XS 4B0M3SB-84 - Astianpesukone HAIER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava astianpesukone
Merkki	Haier
Malli	XS 4B0M3SB-84
Säädettävä korkeus	818 - 898 mm
Leveys	600 mm (arvio)
Syvyys	550 mm (arvio)
Paino	Noin 45 kg
Sähköliitäntä	220-240 V, 50 Hz
Vaadittu vedenpaine	0,08 - 1 Mpa
Pesuohjelmat	Useita ohjelmia (eko, teho, jne.)
Kapasiteetti	12 kattausta
Melutaso	Noin 44 dB (arvio)
Turvallisuus	Ylivuotosuoja
Asennus	Sisäänrakennettava keittiökalusteen paneelilla (max paino 9 kg)
Mukana tulevat tarvikkeet	Höyrynsulkuteippi, kannattimet, ruuvit, porausmalli
Sisäänrakennusmitat minimi	Korkeus 818 mm, leveys 600 mm, syvyys 550 mm
Käyttäjälle luovutettava	Toiminto- ja turvallisuustiedot toimitetaan

Usein kysytyt kysymykset - XS 4B0M3SB-84 HAIER

Kuinka höyrynsulkuteippi asennetaan?

Levitä teippi työtason alle ja viereisten huonekalujen sivuille, kuten käyttöohjeen kohdassa 7.1 on kuvattu.

Mikä on vähimmäis sisäänrakennuskorkeus?

Vähimmäis sisäänrakennuskorkeus on 818 mm. Oven ja lattian välinen etäisyys tulee olla 10-130 mm.

Kuinka jalkojen korkeus säädetään?

Kallista astianpesukonetta nostamalla takaosaa noin 10 cm, säädä sitten takajalka etupuolelta ja säädä etujalat suoraan.

Voinko asentaa astianpesukoneen keittotason alle?

Ei, älä asenna sitä keittotason alle tai lähelle lämmönlähteitä turvallisuusohjeiden mukaisesti.

Kuinka vesi- ja sähköliitännät tehdään?

Noudata kohdan 8.1 liitäntäkaaviota. Varmista, että vedenpaine on 0,08-1 Mpa. Virtajohto ei saa olla ulottuvilla asennuksen jälkeen.

Mitä tehdä, jos ovi ei sulkeudu kunnolla?

Tarkista, että astianpesukone on vaakasuorassa. Väärä kallistus voi estää oven kunnollisen sulkeutumisen.

Millaista keittiökalusteen paneelia voin käyttää?

Paneelin paino saa olla enintään 9 kg. Noudata käyttöohjeen valmistelu- ja asennusohjeita.

Kuinka astianpesukone puretaan tarvittaessa?

Irrota laite sähkö- ja vesiverkosta, avaa kiinnitysruuvit, nosta kevyesti ja vedä pois.

Mihin astianpesukone olisi parasta asentaa?

Suljettuun, kuivaan, hyvin ilmastoituun tilaan lähelle pistorasiaa. Älä asenna matoille tai ulkotiloihin.

Mitä tehdä veden ylivuodon sattuessa?

Astianpesukoneessa on ylivuotosuojalaite, joka pysäyttää automaattisesti vedentulon ja/tai poistaa ylimääräisen veden.

KÄYTTÖOHJE XS 4B0M3SB-84 HAIER

Tuotteen esikuva aksonometrisessä kuvassa

Tämä asennusopas on tarkoitettu keittiövalmistajille, jotka integroivat nämä tuotteet. Turvallisuuden varmistamiseksi ja parhaiden tulosten saavuttamiseksi lue tämä opas huolellisesti, mukaan lukien turvallisuusohjeet, ja säilytä se tulevaa tarvetta varten. Ennen asennuksen aloittamista kirjaa sarjanumero muistiin, sillä sitä saatetaan tarvita korjauksia varten. Tarkista kuljetuksen aikana mahdollisesti syntyneet vauriot ja kysy tarvittaessa neuvoa tekniseltä asiantuntijalta ennen käyttöä. Pidä kaikki pakkausmateriaalit aina lasten ulottumattomissa.

• Huomautus: Tässä asiakirjassa esitetyt ominaisuudet ja kuvat ovat vain ohjeellisia ja voivat muuttua ilman erillistä ilmoitusta.

Sisällysluettelo

1 Asennuksen turvallisuusilmoitukset s.2-3 2 Mihin astianpesukone asennetaan s.3 3 Astianpesukoneen mitat s.4-5 4 Asennusvideo vaihe vaiheelta s.6 5 Työkalut asennusta varten s.6 6 Kalusteasennusmitat s.7

7 Tiskikoneen asennusohjeet s.8-15

7.1 Höyrysuojan asennus 7.2 Korkeussäätö 7.3 Takajalan säätö 7.4 Etujalkojen korkeuden säätö 7.5 Kallistuksen säätö 7.6 Asettaminen upotettuun lokeroon 7.7 Etujalkojen kiinnitys 7.8 Paneelin valmistelu 7.9 Paneelin asennus 7.10 Koneen kiinnitys keittiöön

8 Liittäminen vesi- ja sähköverkkoon s.16-17

8.1 Liitäntäkaavio 8.2 Turvalaitteet

9 Toimitus käyttäjälle s.17 10 Astianpesukoneen purkaminen s.17

Lue nämä ohjeet ennen tuotteen asentamisen aloittamista. Turvallisuutesi on meille erittäin tärkeää. Lue nämä tiedot huolellisesti ennen tuotteen käyttöä.

• Asennus on suoritettava pätevän teknikon toimesta, joka tuntee ja noudattaa asennusmaan lakeja ja valmistajan ohjeita;
• Jos valmistajan apua tarvitaan virheellisen asennuksen aiheuttamien vikojen korjaamiseen, apu ei kuulu takuun piiriin;
• Poista pakkausmateriaali ennen laitteen käyttöönottoa;
• Tarkista tuotteen purkamisen jälkeen, ettei se ole vaurioitunut. Ota tarvittaessa yhteyttä huoltoon ennen asennuksen aloittamista, äläkä kytke laitetta sähköverkkoon; Vaurioitunut tuote voi aiheuttaa oikosulun, sähköiskun, tulipalovaaran ja muita vaaroja;
• Tarkista, sisältääkö pakkaus tarvikkeita tai oheismateriaaleja (ruuvipusseja, asiakirjoja, esitteitä jne.) ja poista ja säilytä ne tarvittaessa;
• Virheellinen asennus voi aiheuttaa vahinkoa tai vammoja ihmisille, eläimille tai omaisuudelle. Valmistaja ei ole vastuussa tällaisista vahingoista;
• Turvallinen käyttö taataan vain, jos asennus on tehty oikein näiden ohjeiden mukaan. Väärästä asennuksesta aiheutuneista vahingoista vastaa asentaja;
• Asennuksen aikana laitetta ei saa kytkeä sähköverkkoon;
• Asennuksen aikana suositellaan suojakäsineiden käyttöä viiltohaavojen välttämiseksi;
• Virheellisen asennuksen, laitteen peukaloinnin tai vaatimusten vastaisen liitännän tapauksessa tuotteen takuu raukeaa;
• Varmista, että tuotteen virtajohto ei ole asennuksen jälkeen saatavilla;
• Asennuksen jälkeen virtajohto ei saa olla kosketuksissa keittiökalusteiden liikkuvien osien kanssa (esim. laatikko) eikä altistua mekaaniselle rasitukselle;
• Kun tuote luovutetaan loppukäyttäjälle, teknikon on varmistettava, että se on asennettu oikein;
• Älä liitä tuotetta sähköverkkoon ennen kuin etupaneeli on täysin asennettu. Muuten voi syntyä sähkövaara;
• Ole varovainen kuljetuksen aikana, tuote on raskas;
• Tarkista ennen asennuksen aloittamista kaikki integroidun osaston mitat vertaamalla niitä tämän oppaan ohjeisiin. Huomaa, että ovi voidaan kohdistaa muiden kalusteiden ovien kanssa, vaikka se olisi korkeampi kuin ohjauspaneeli;
• Varmista, että asennusalue on vakaa ja tukeva;

Levitä suojakalvo, joka toimitetaan asennussarjassa, työtason alle ja ympäröivään kalusteeseen. Kalvo suojaa kalusteita kosteudelta; - Ole varovainen avatessasi ja sulkiessasi tuotetta; - Virheellinen asennus voi aiheuttaa tuotteen kaatumisen; - Tuotteen on oltava vaakasuorassa toimiakseen kunnolla, muuten ovi ei sulkeudu oikein ja kuumaa höyryä voi päästä ulos.

Mihin astianpesukone asennetaan

• Asenna ja käytä tätä tuotetta V3:V5 ja hyvin tuuletetussa ympäristössä;
• Älä asenna tuotetta ulkotiloihin, joissa se on alttiina sääolosuhteille;
• Asenna tuote sähköpistorasian lähelle;
• Käytä tuotetta vain, jos se on asennettu kalusteeseen, muuten on olemassa loukkaantumis- ja palovammariski;
• Älä asenna astianpesukonetta liesitason alle;
• Älä asenna tuotetta lämmönlähteiden (patterit, uunit jne.) läheisyyteen;
• Älä aseta tuotetta matoille tai vastaaville pinnoille;
• Aseta tuote puhtaalle, tasaiselle ja vakaalle pinnalle.

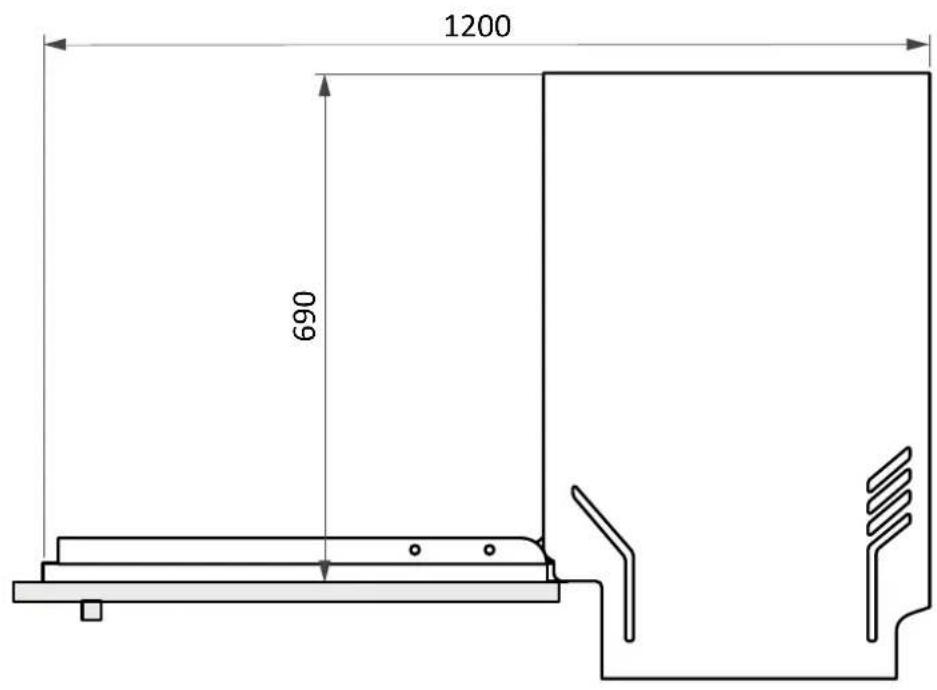

Mitat mm

Tuotteen etuosa aksonometrisessa näkymässä

Tuotteen etuosa aksonometrisessa näkymässä keittiön oven kanssa

VAROITUS: jos keittiöpaneeli painaa yli 9 kg, ota yhteyttä asiakaspalveluun.

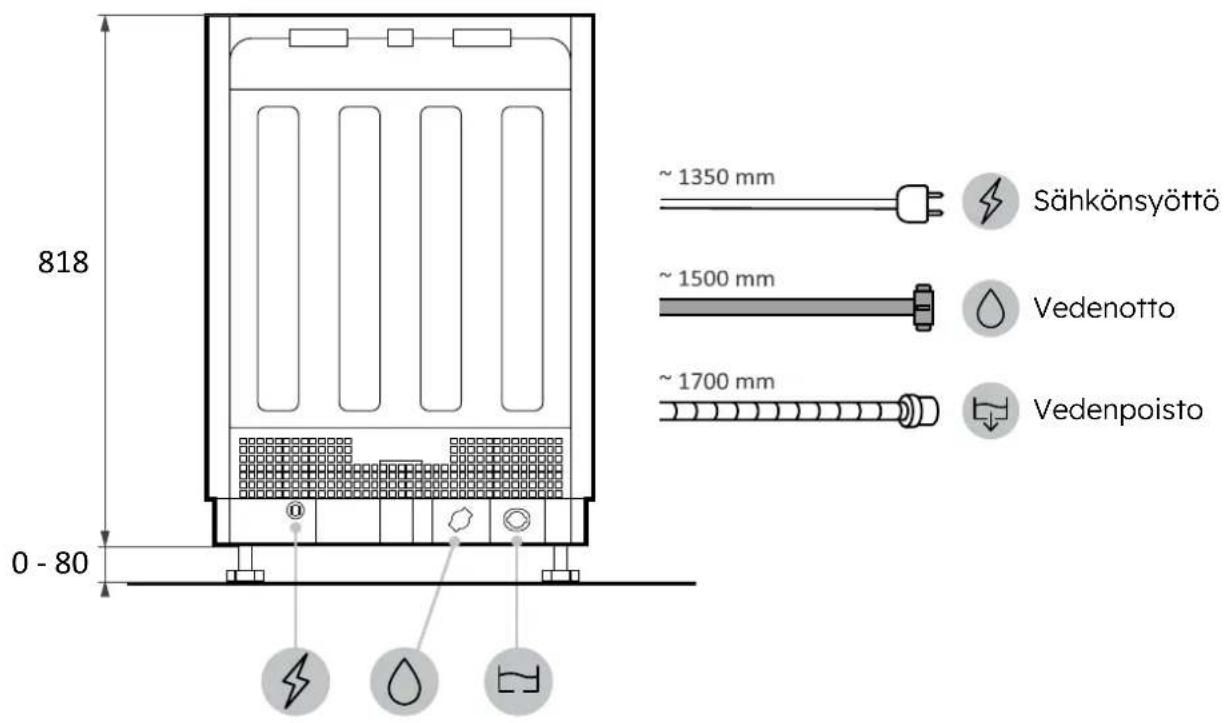

Mitat mm

Takaviisto näkymä

Sivukuva

4 Asennusvideo vaihe vaiheelta

Tuotteen asennusvideo on katsottavissa skannaamalla QR-koodi:

tai napsauttamalla seuraavaa

5 Työkalut asennusta varten

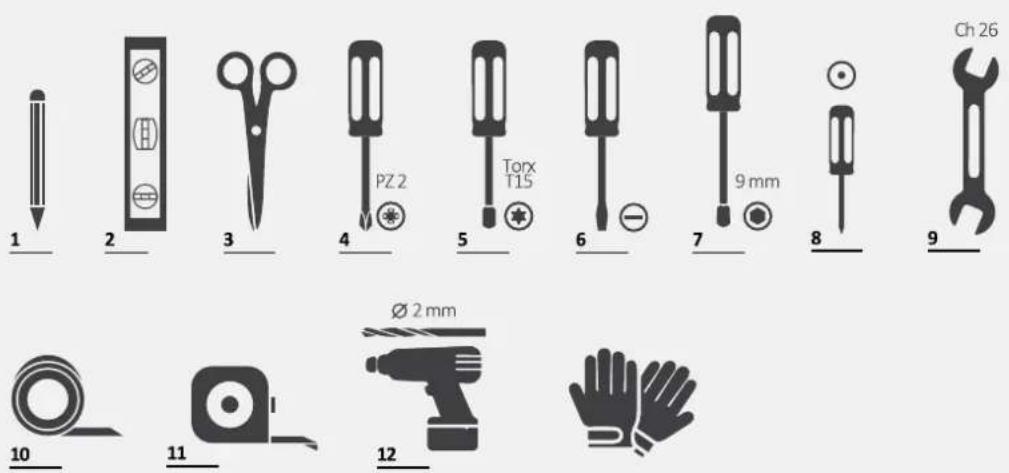

Tarvittavat työkalut

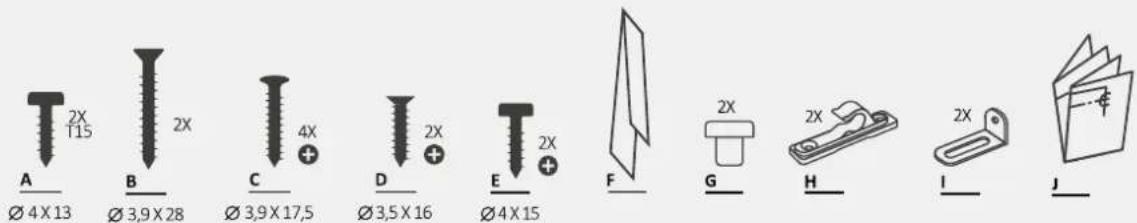

Tuotteen mukana toimitettavat työkalut

Mitat mm

Aksonometrinen näkymä

A

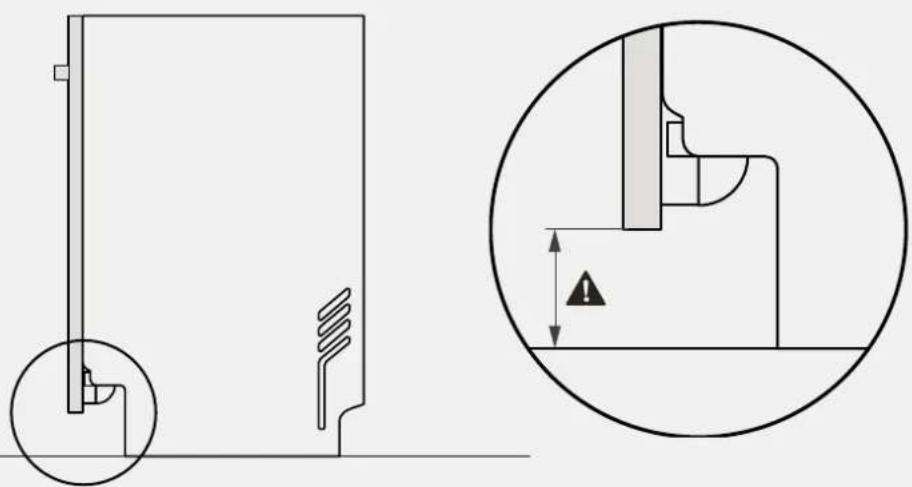

A VAROITUS: Upotettavan tilan vähimmäiskorkeus on 818 mm; tällöin oven ja lattian välin on oltava 10-130 mm. Jos astianpesukonetta nostetaan (max. 898 mm), oven ja lattian välistä etäisyyttä on myös kasvatettava suhteessa, enintään 90-210 mm.

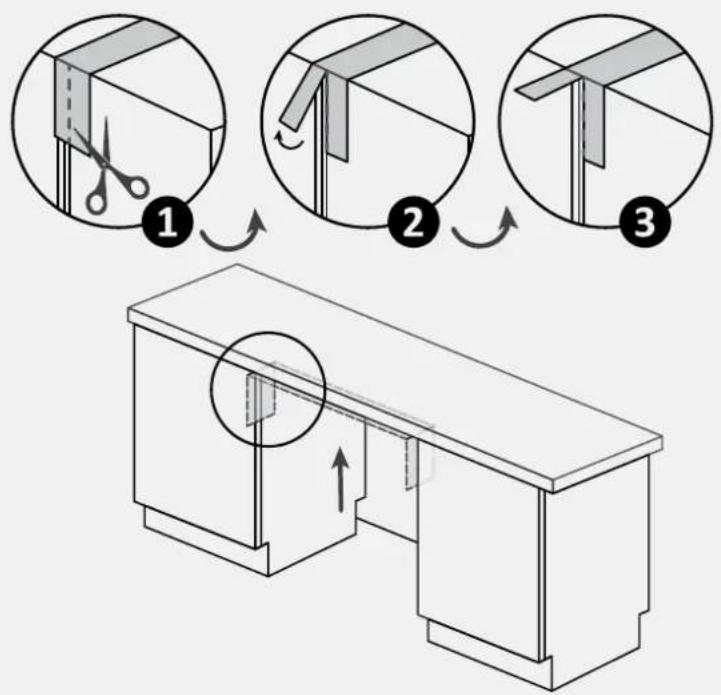

Höyrynsuojausnauhan asennus 7.1

Levitä nauha työtason alle ja vierekkäisten kaappien sivuille.

1.

2.

3.

7.2 Korkeussäätö

Kallista astianpesukonetta nostamalla takaosaa noin 10 cm.

7.3 Takajalan säätö

Säädä takaosan jalan korkeutta laitteen edestä ohjeen mukaan.

7.4 Etujalkojen korkeuden säätö

Toimi suoraan etujaloilla. Nosta tarvittaessa astianpesukonetta hieman.

7.5 Kallistuksen säätö

Aseta astianpesukone vaakasuoraan ja pystysuoraan.

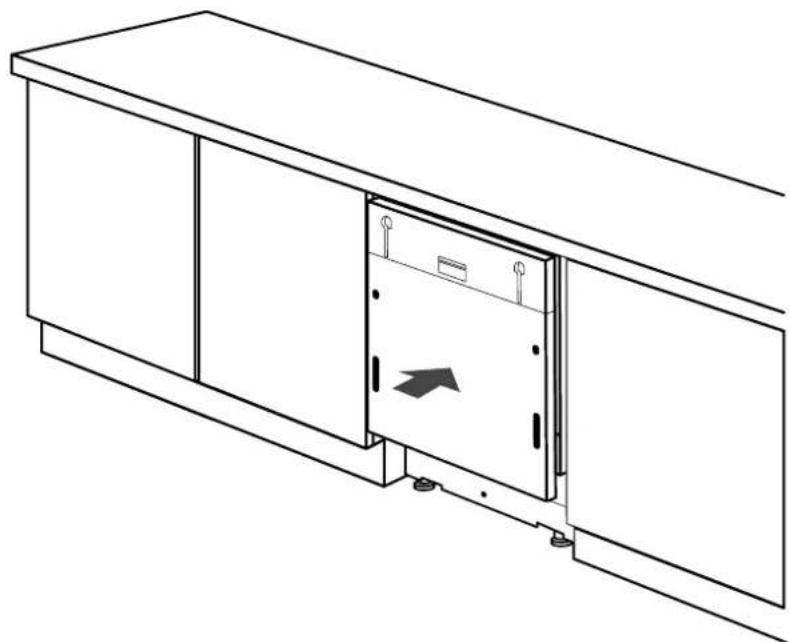

7.6 Asettaminen upotettuun lokeroon

Aseta astianpesukone kalusteeseen ja tarkista mitat ja toleranssit.

Etujalkojen kiinnitys 7.7

Kun olet tarkistanut kaikki mitat, kiinnitä etujalat pysyvästi, jotta ne eivät löysty ajan myötä. Tämä toimenpide voidaan tehdä myös keittiöpaneelin asentamisen jälkeen.

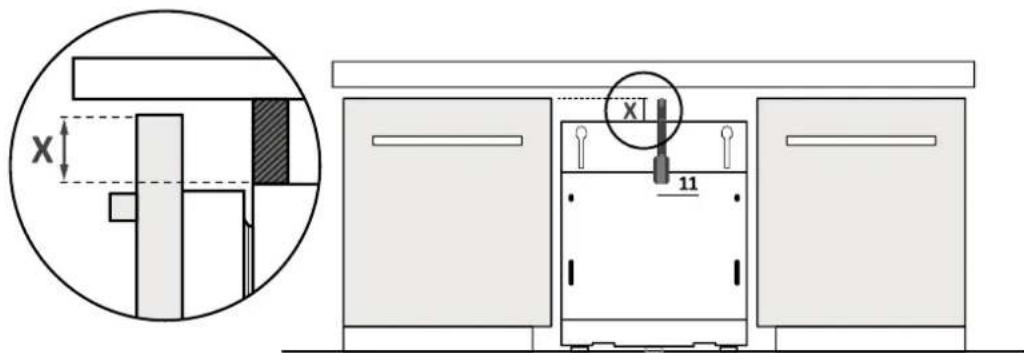

7.8 Paneelin valmistelu

1.

Mittaa vierekkäisten ovien yläreunan ja astianpesukoneen välinen etäisyys;

2.

Siirrä mitta keittiöpaneeliin ja merkitse keskikohta;

3.

Käytä porausmallia ja noudata annettuja ohjeita;

7.8 Paneelin valmistelu

4.

Poista malli ja asenna lisävarusteet.

HUOMIO: Vältä ruuvinkantojen ulkonevaa asentoa paneelin takapuolella kahvaa asennettaessa.

7.9 Paneelin asennus

1.

Aseta ylemmät nastat astianpesukoneen aukkoihin;

2.

Kiinnitä paneeli astianpesukoneen alaosaan;

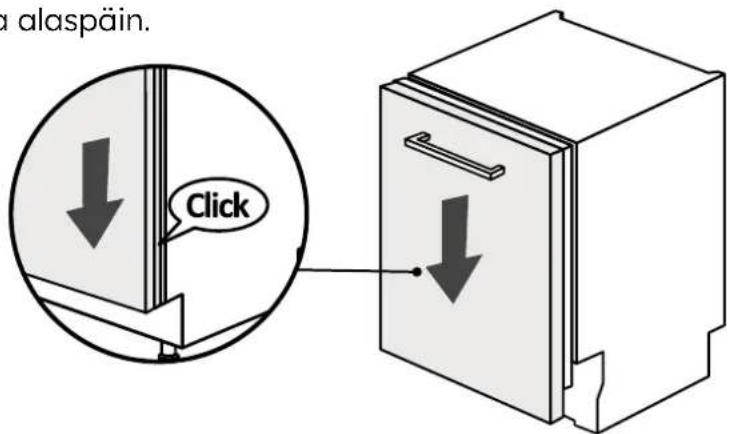

3.

Paina paneelia alaspäin.

HUOMIO: Liitä astianpesukone nyt vesijohtoon ja sähköverkkoon noudattaen luvun 8 ohjeita.

7.10 Koneen kiinnitys keittiöön

Ohjeet astianpesukoneen kiinnittämiseen viereisten kaappien sivuun.

VAROITUS: Jos et voi kiinnittää astianpesukonetta sivusuunnassa, käytä mukana toimitettuja kiinnikkeitä ja kiinnitä se työtasoon; ole varovainen, jos työtason materiaali ei ole puuta.

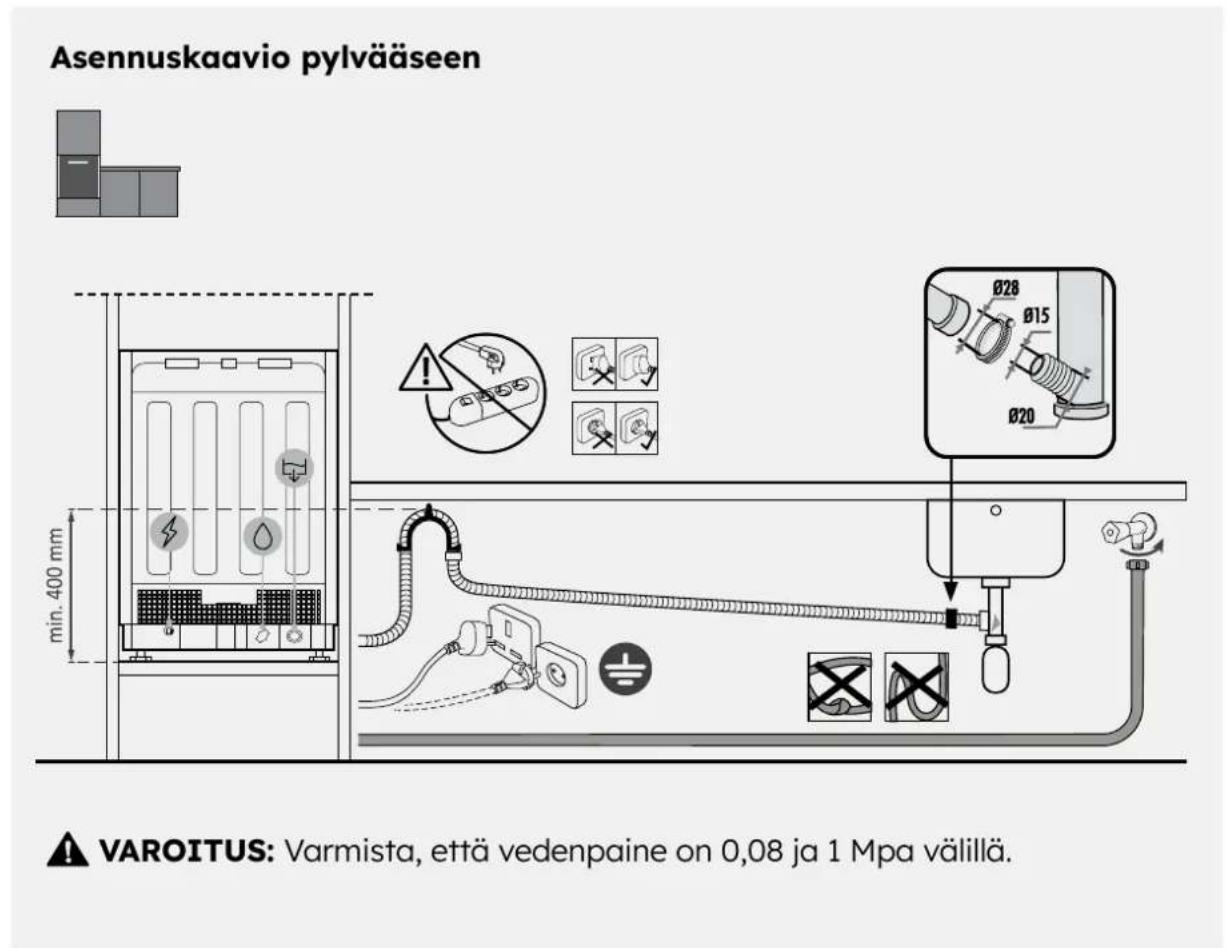

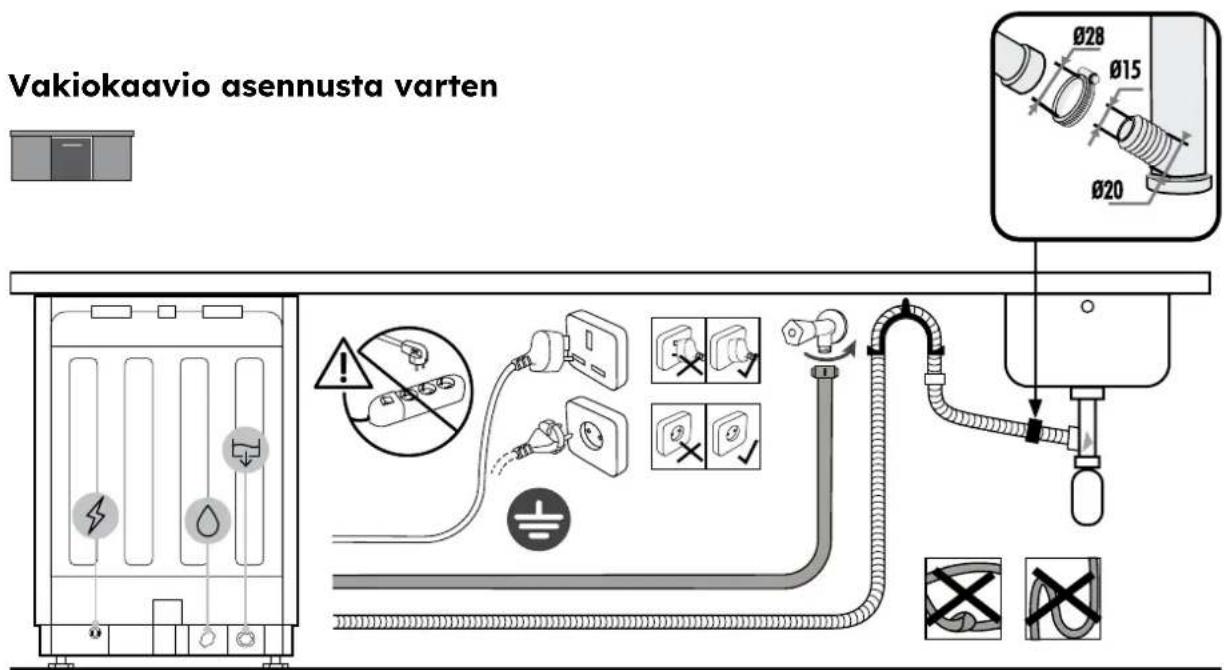

8.1 Liitäntäkaavio

8.2 Turvalaitteet

Kaikki astianpesukoneet on varustettu ylivuotosuojalla, joka häiriön sattuessa pysäyttää automaattisesti veden tulon ja/tai poistaa ylimääräisen veden.

Katso lisätietoja käyttöoppaasta.

Toimitus käyttäjälle

9

Asennuksen lopussa:

Tiedota käyttäjää olennaisista toiminnoista; - Tiedota käyttäjää kaikista turvalliseen käyttöön ja käsittelyyn liittyvistä asioista; - Toimita käyttäjälle lisävarusteet sekä käyttö- ja asennusohjeet huolellista säilytystä varten.

Asennuksen lopuksi poista suojakalvo, teippi ja kaikki muut pakkausmateriaalit ja ota mukana toimitetut lisävarusteet pois astianpesukoneen sisältä.

Huomautus: Tuotteen todellinen ulkonäkö riippuu valitusta mallista.

Astianpesukoneen purkaminen

10

• Irrota tuote sähkö- ja vesiverkosta;
• Irrota kiinnitysruuvit;
• Nosta tuotetta hieman ja vedä se kokonaan ulos; Tämä tuote ei vahingoita kalustetta, jota voidaan käyttää myös uuden laitteen kanssa.
