XS 4B0M3SB-84 - Trauku mazgājamā mašīna HAIER - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Haier
Modelis	XS 4B0M3SB-84
Regulējams augstums	818 līdz 898 mm
Platums	600 mm (aptuvens)
Dziļums	550 mm (aptuvens)
Svars	Apmēram 45 kg
Elektroapgāde	220-240 V, 50 Hz
Nepieciešamais ūdens spiediens	0,08 līdz 1 MPa
Mazgāšanas programmas	Vairākas programmas (eko, intensīvā utt.)
Ietilpība	12 standarta trauku komplekti
Troksnis	Apmēram 44 dB (aptuvens)
Drošība	Pretpārplūdes ierīce
Uzstādīšana	Iebūvējama ar virtuves paneli (maksimālais svars 9 kg)
Piegādātie piederumi	Pret tvaika lente, balsti, skrūves, urbšanas šablons
Minimālie iebūvēšanas izmēri	Augstums 818 mm, platums 600 mm, dziļums 550 mm
Nodošana lietotājam	Informācija par funkcijām un drošību nodrošināta

Bieži uzdotie jautājumi - XS 4B0M3SB-84 HAIER

Kā uzstādīt pret tvaika lenti?

Uzklājiet lenti zem darba virsmas un blakus esošo mēbeļu sānos, kā norādīts rokasgrāmatas 7.1. sadaļā.

Kāds ir minimālais iebūvēšanas augstums?

Minimālais iebūvēšanas augstums ir 818 mm. Attālumam starp durvīm un grīdu jābūt no 10 līdz 130 mm.

Kā noregulēt kāju augstumu?

Nolieciet trauku mazgājamo mašīnu, paceļot aizmuguri apmēram 10 cm, pēc tam noregulējiet aizturēto kāju no priekšpuses. Pēc tam tieši noregulējiet priekšējās kājas.

Vai es varu uzstādīt trauku mazgājamo mašīnu zem plīts virsmas?

Nē, neuzstādiet to zem plīts virsmas vai siltuma avotu tuvumā, saskaņā ar drošības norādījumiem.

Kā savienot ūdens padevi un elektrību?

Sekojiet savienojuma shēmai 8.1. sadaļā. Pārliecinieties, ka ūdens spiediens ir no 0,08 līdz 1 MPa. Pēc iebūvēšanas barošanas kabelim jābūt nepieejamam.

Ko darīt, ja durvis pareizi neaizveras?

Pārbaudiet, vai trauku mazgājamā mašīna ir līdzena. Nepareizs slīpuma regulējums var traucēt durvju pareizu aizvēršanu.

Kāda veida virtuves paneli es varu izmantot?

Panelim jābūt svaram maksimāli 9 kg. Ievērojiet rokasgrāmatā sniegtos sagatavošanas un uzstādīšanas norādījumus.

Kā izjaukt trauku mazgājamo mašīnu nepieciešamības gadījumā?

Atvienojiet ierīci no elektrotīkla un ūdensvada, atskrūvējiet stiprinājuma skrūves, nedaudz paceliet un izņemiet to.

Kur ideāli uzstādīt trauku mazgājamo mašīnu?

Slēgtā, sausā, labi vēdināmā vidē, elektriskās kontaktligzdas tuvumā. Neuzstādiet to uz paklājiem vai ārpus telpām.

Ko darīt ūdens pārplūdes gadījumā?

Trauku mazgājamā mašīna ir aprīkota ar pretpārplūdes drošības ierīci, kas automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni.

LIETOŠANAS INSTRUKCIJA XS 4B0M3SB-84 HAIER

Šī montāžas rokasgrāmata paredzēta virtuves ražotājiem, kas integrēs šos produktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, rūpīgi izlasiet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to nākotnes atsaucēm. Pirms uzsākt instalēšanu, pierakstiet sērijas numuru, jo tas var būt nepieciešams remontdarbu gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja šaubu gadījumā, pirms lietošanas konsultējieties ar tehniķi. Vienmēr glabājiet visu iepakojuma materiālu bērniem nepieejamā vietā.

Piezīme: Šajā dokumentā norādītās īpašības un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 Drošības brīdinājumi uzstādīšanai p.2-3 2 Kur uzstādīt trauku mazgājamo mašīnu p.3 3 Trauku mazgājamās mašīnas izmēri p.4-5 4 Uzstādīšanas video soli pa solim p.6 5 Instrumenti uzstādīšanai p.6 6 Iebūvēšanas izmēri p.7 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi p.8 - 15

7.1 Tvaika lentes uzstādīšana 7.2 Augstuma regulēšana 7.3 Aizmugurējās kājas regulēšana 7.4 Priekšējo kāju augstuma regulēšana 7.5 Slīpuma regulēšana 7.6 Ievietošana iebūvētajā nodalījumā 7.7 Priekšējo kāju nostiprināšana 7.8 Paneļa sagatavošana 7.9 Paneļa uzstādīšana 7.10 Mašīnas piestiprināšana virtuvei

8 Pievienošana ūdens un elektrības tīklam p.16-17

8.1 Savienojuma shēma 8.2 Drošības ierīces 9 Piegāde lietotājam p.17 10 Trauku mazgājamās mašīnas demontāža p.17

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ļoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms produkta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalificēts SPECIĀLISTS, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;
• Ja ražotāja palīdzība ir nepieciešama, lai novērstu kļūmes, kas radušās nepareizas uzstādīšanas dēļ, šāda palīdzība nav iekļauta garantijā;
• Noņemiet iepakojuma materiālu pirms ierīces iedarbināšanas;
• Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neslēdziet to pie elektrotīkla;
• Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus,
• Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisiņi ar skrūvēm, dokumenti, brošūras utt.) un, ja nepieciešams, izņemiet un saglabājiet tos;
• Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem;
• Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs;
• Uzstādīšanas laikā ierīce nedrīkst būt pieslēgta elektrotīklam;
• Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem;
• Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku;
• Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams;
• Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem;
• Nododot produktu gala lietotājam, tehniķim jāpārliecinās, ka tas ir pareizi uzstādīts;
• Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriska trieciena risks;
• Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga;
• Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar rokasgrāmatā sniegtajiem norādījumiem. Ņemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbeļu durvīm, pat ja tās pārsniedz vadības paneļa augstumu;
• Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra;
• Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma;
• Esi uzmanīgs, atverot un aizverot produktu;
• Nepareiza uzstādīšana var izraisīt produkta apgāšanos;
• Ierīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karsti tvaiki.

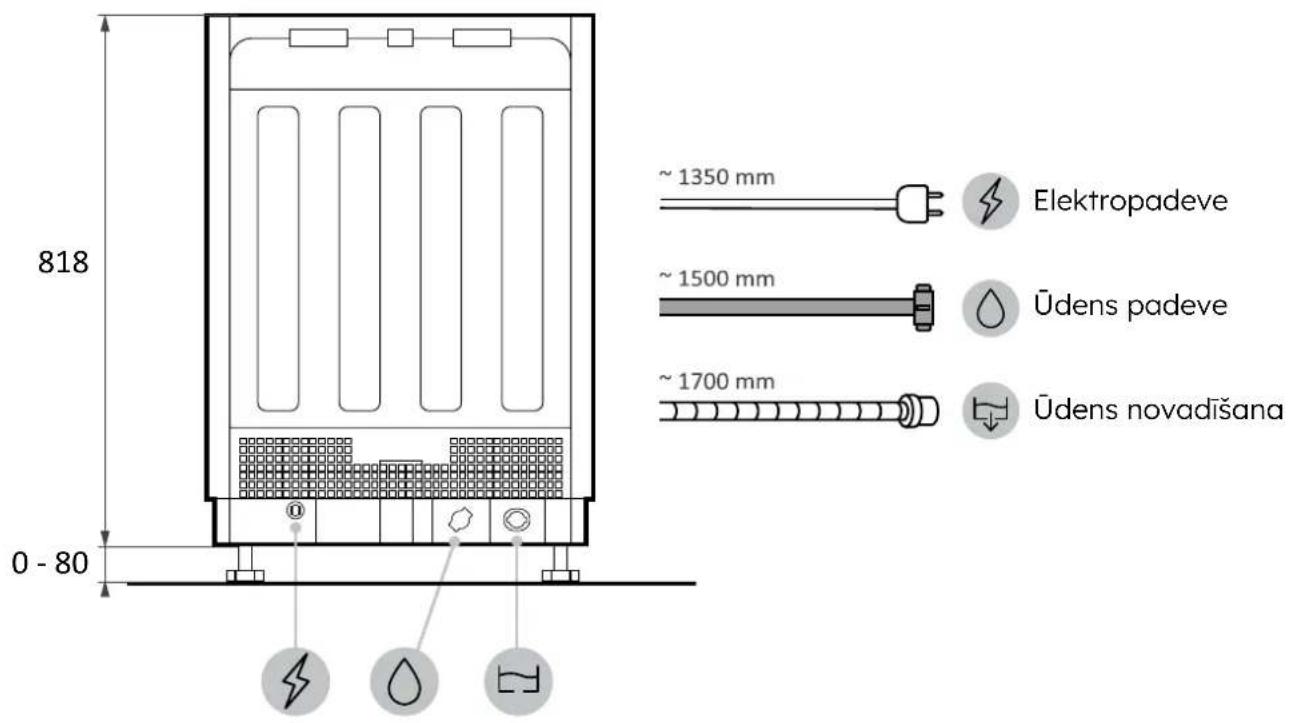

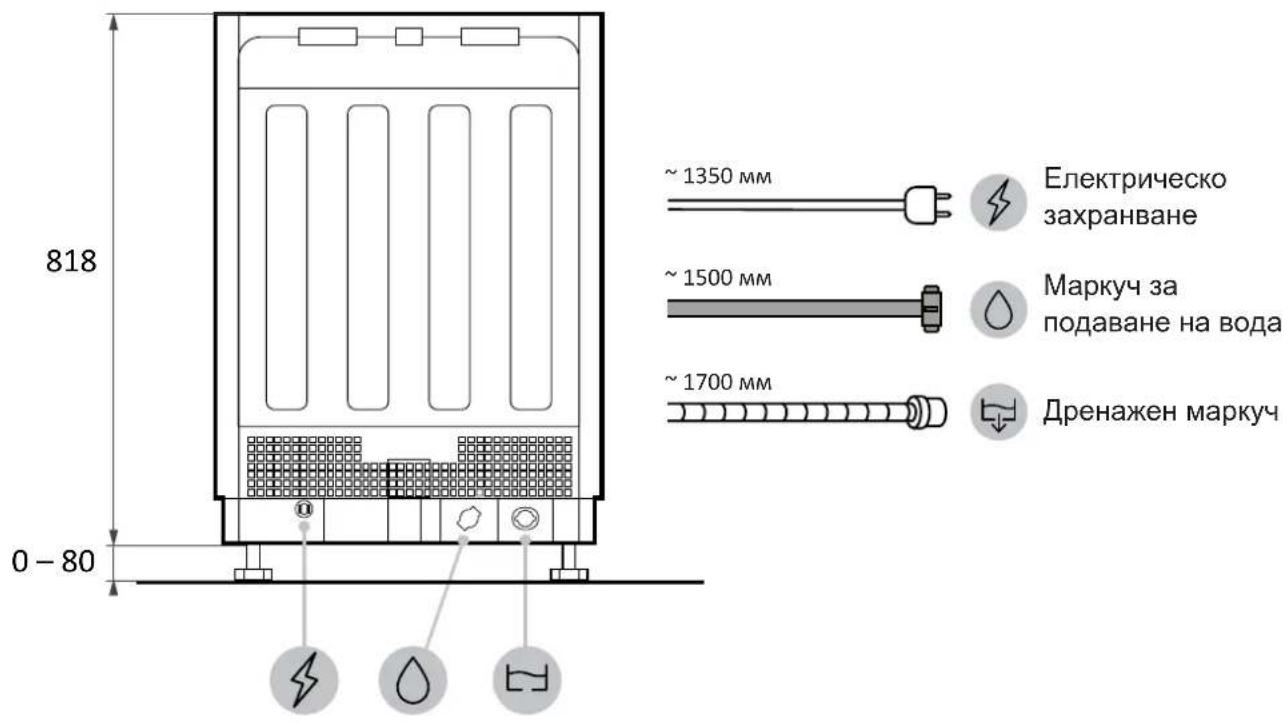

Kur uzstādīt trauku mazgājamo mašīnu

2

• Uzstādiet un izmantojiet šo produktu slēgtā, pasargātā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;
• Uzstādiet ierīci netālu no elektribas rozetes;
• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pastāv traumu un apdegumu risks;
• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;
• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);
• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;
• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

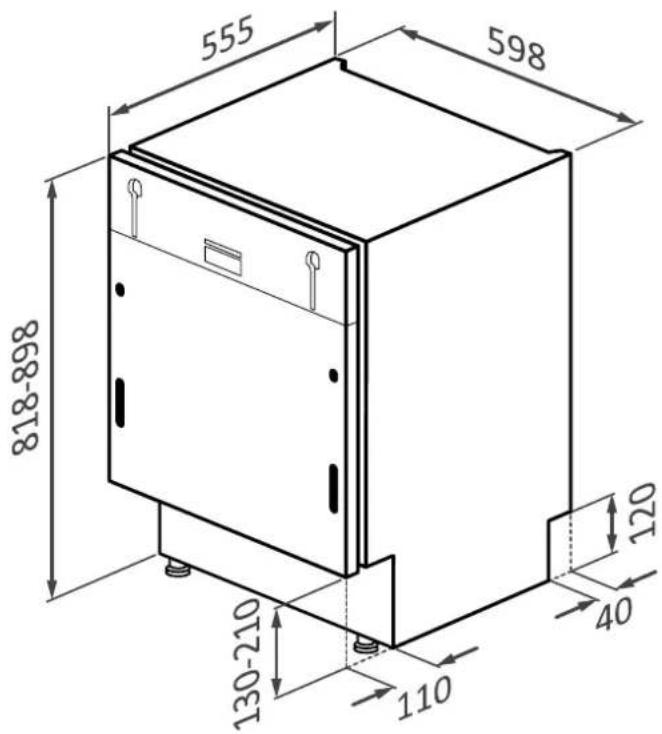

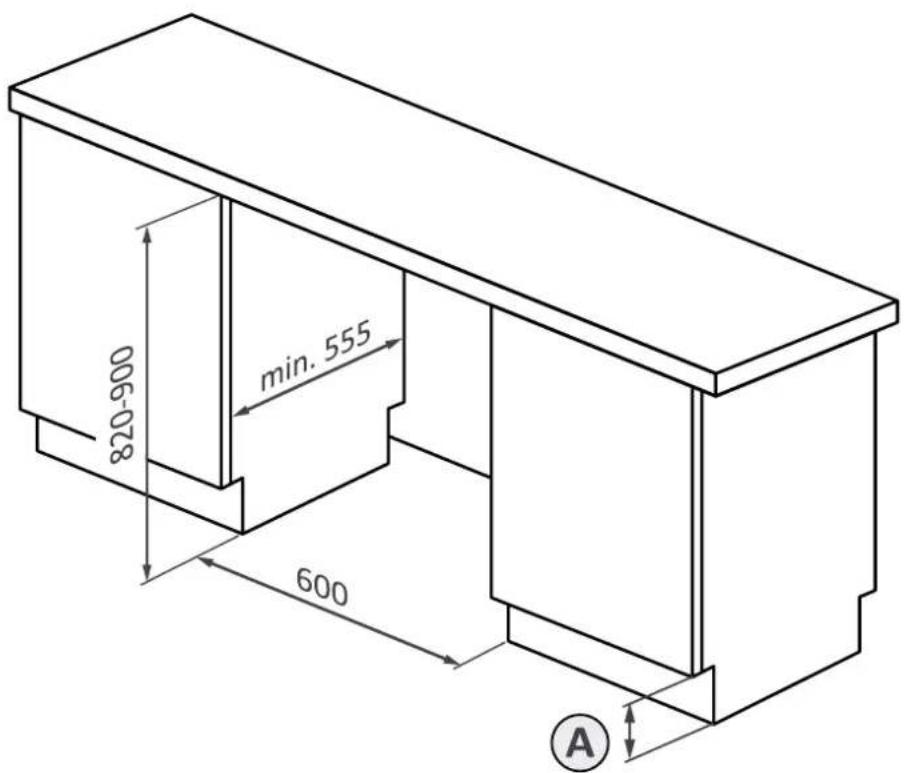

Izmēri mm

Produkta priekšējais aksonometriskais skats

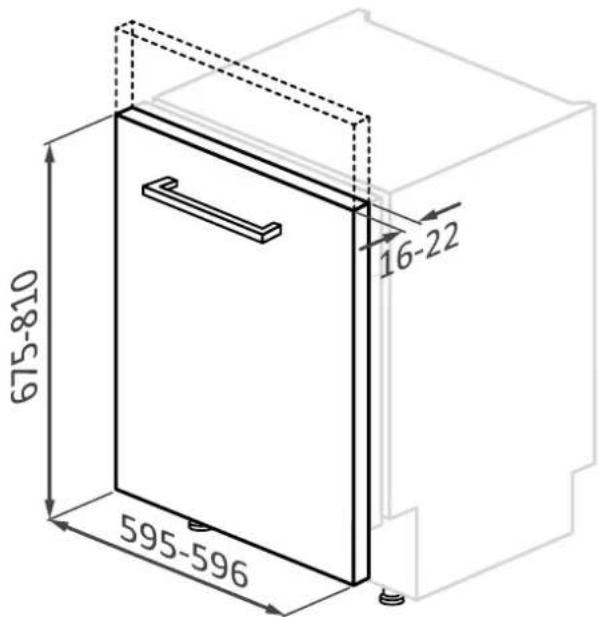

Produkta priekšējais aksonometriskais skats ar virtuves durvīm

UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;

Izmēri mm

Aizmugures skats

Sānskats

4 Uzstādīšanas video soli pa solim

Produkta uzstādīšanas video varat noskatīties, skenējot QR kodu.

Vai noklikšķinot uz šīs saites link

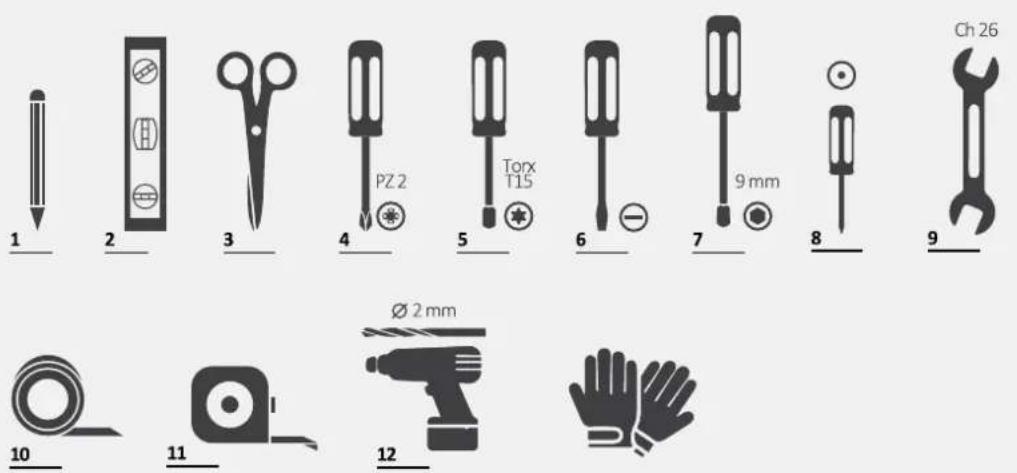

5 Instrumenti uzstādīšanai

Nepieciešamie rīki

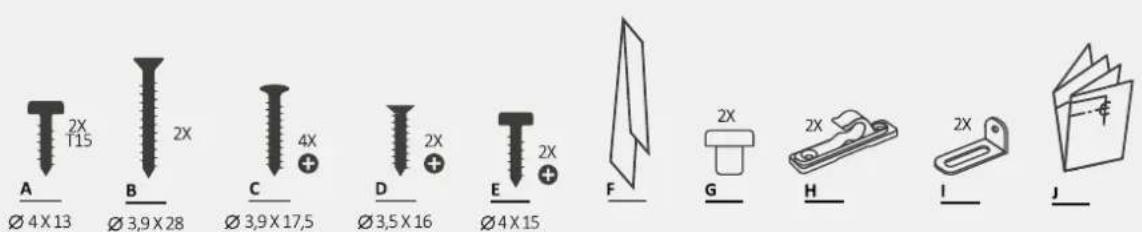

Ar produktu piegādātie rīki

Izmēri mm

Aksonometrisks skats

A

UZMANĪBU: Minimālais nišas augstums ir 818 mm; šajā gadījumā attālumam starp durvīm un grīdu jābūt no 10 līdz 130 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī attālumam starp durvīm un grīdu ir proporcionāli jāpalielinās līdz maksimumam no 90 līdz 210 mm.

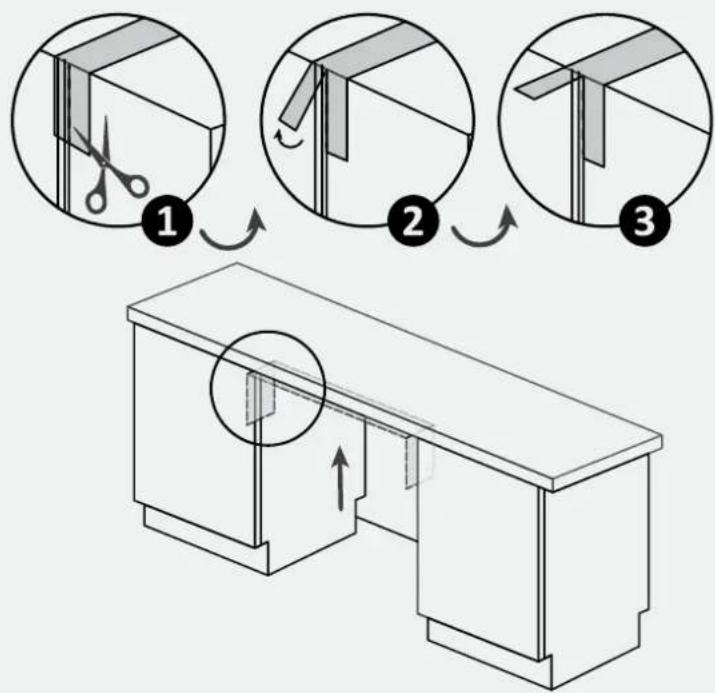

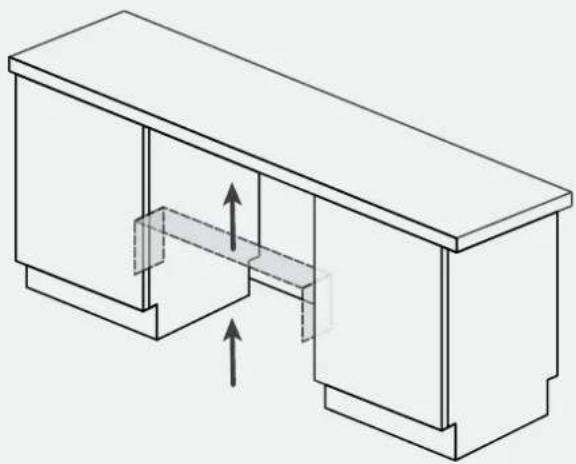

Tvaika lentes uzstādīšana7.1

Uzklājiet lenti zem letes un blakus kabinetu sāniem.

1.

2.

3.

7.2 Augstuma regulēšana

Nolieciet trauku mazgājamo mašīnu, pacelot aizmugurējo daļu apmēram par 10 cm;

7.3 Aizmugurējo kājiņu regulēšana

Regulējiet aizmugurējo kājiņu augstumu no ierīces priekšpuses, kā norādīts.

7.4 Priekšējo kāju augstuma regulēšana

Rīkojieties tieši ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu.

7.5 Slīpuma regulēšana

Noregulējiet trauku mazgājamo mašīnu vertikālā un horizontālā plaknē

7.6 Ievietošana iebūvētajā nodalījumā

Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides.

Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.8 Paneļa sagatavošana

1.

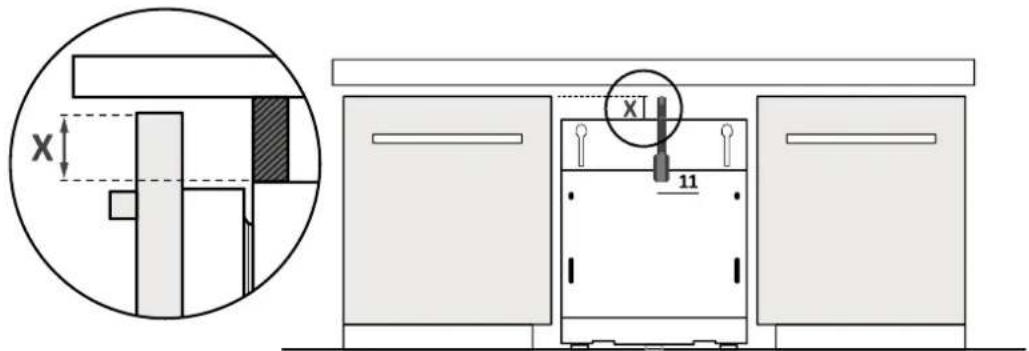

Izmēriet attālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;
