XS 6B4S3FSB-80 - Trauku mazgājamā mašīna HAIER - Bezmaksas lietošanas instrukcija

Preces veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Haier
Modelis	XS 6B4S3FSB-80
Izmēri (A × P × D)	818 - 898 mm × 596 mm × 550 mm (aptuveni)
Neto svars	Apmēram 45 kg
Barošanas spriegums	220-240 V, 50/60 Hz, 10 A
Ūdens spiediens	0,08 - 1 MPa
Ietilpība	12 trauku komplekti (standarta aprēķins)
Mazgāšanas programmas	Vairākas programmas (eko, intensīvā, ātrā u.c.)
Enerģijas klase	Nav norādīta (iespējams A+ vai augstāka)
Ūdens patēriņš vienā ciklā	Apmēram 10-12 L
Troksnis	Apmēram 44-48 dB(A)
Pārplūdes aizsardzība	Jā, automātiska ūdens padeves apturēšana pārplūdes gadījumā
Žāvēšanas sistēma	Kondensācijas (standarta)
Vannas materiāls	Nerūsējošais tērauds (aptuveni)
Uzstādīšanas veids	Iebūvējams zem darba virsmas
Piederumi komplektā	Tvaika aizsargjosla, stiprinājumu komplekts, urbšanas šablons
Remontējamība	Remontējamības indekss nav norādīts (rezerves daļas pieejamas caur servisa centru)

Bieži uzdotie jautājumi - XS 6B4S3FSB-80 HAIER

Kāds ir minimālais iebūvēšanas augstums trauku mazgājamai mašīnai Haier XS 6B4S3FSB-80 ?

Minimālais iebūvēšanas augstums ir 818 mm. Maksimālajam augstumam 898 mm attālums starp durvīm un grīdu jābūt no 90 līdz 210 mm.

Kā noregulēt trauku mazgājamās mašīnas kāju augstumu ?

Nolieciet ierīci, paceļot aizmuguri apmēram par 10 cm, tad noregulējiet aizmugurējo kāju no priekšpuses. Pēc tam tieši noregulējiet priekšējās kājas. Pārliecinieties, ka ierīce ir līdzena.

Kāds ūdens pieslēguma veids ir nepieciešams ?

Trauku mazgājamā mašīna prasa pieslēgumu aukstajam ūdenim ar spiedienu no 0,08 līdz 1 MPa. Izmantojiet komplektā iekļauto ieplūdes šļūteni un ievērojiet pieslēguma shēmu.

Vai es varu uzstādīt trauku mazgājamo mašīnu zem plīts ?

Nē, aizliegts uzstādīt trauku mazgājamo mašīnu zem plīts. Novietojiet to slēgtā, sausā un labi vēdināmā vietā, tuvu elektrības kontaktligzdai.

Kāds ir maksimālais pieļaujamais virtuves paneļa svars ?

Virtuves panelis nedrīkst pārsniegt 9 kg. Ja tā ir, sazinieties ar Haier klientu apkalpošanas dienestu.

Kā piestiprināt trauku mazgājamo mašīnu pie blakus esošajām mēbelēm ?

Piestipriniet trauku mazgājamo mašīnu sāniski pie blakus esošajām mēbelēm. Ja tas nav iespējams, izmantojiet komplektā iekļautos balstus, lai piestiprinātu to pie darba virsmas, pārbaudot, vai darba virsmas materiāls ir piemērots.

Vai trauku mazgājamai mašīnai ir aizsardzība pret pārplūdi ?

Jā, visām Haier trauku mazgājamajām mašīnām ir pārplūdes drošības ierīce, kas automātiski aptur ūdens padevi vai novada lieko ūdeni darbības traucējumu gadījumā.

Vai es varu izmantot trauku mazgājamo mašīnu bez priekšējā paneļa ?

Nē, ierīcei jābūt pilnībā iebūvētai ar uzstādītu priekšējo paneli, pirms to pieslēgt elektrotīklam. Lietošana bez paneļa rada elektrības briesmas.

Ko darīt, ja trauku mazgājamās mašīnas durvis neaizveras pareizi ?

Vispirms pārbaudiet, vai ierīce ir līdzena. Nepareiza kāju regulēšana var traucēt durvju pareizu aizvēršanos un izraisīt karsta tvaika noplūdi. Attiecīgi noregulējiet kājas.

Kā iegūt pilnīgu lietošanas instrukciju franču valodā ?

Instrukcija ir pieejama bezmaksas lejupielādei PDF formātā tādās vietnēs kā notice-facile.com. Ja vēlamā valoda nav piedāvāta, varat pieprasīt tulkojumu, izmantojot atbilstošo veidlapu.

LIETOŠANAS INSTRUKCIJA XS 6B4S3FSB-80 HAIER

Šī montāžas rokasgrāmata paredzēta virtuves ražotājiem, kas integrēs šos produktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, rūpīgi izlasiet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to nākotnes atsaucēm. Pirms uzsākt instalēšanu, pierakstiet sērijas numuru, jo tas var būt nepieciešams remontdarbu gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja šaubu gadījumā, pirms lietošanas konsultējieties ar tehniķi. Vienmēr glabājiet visu iepakojuma materiālu bērniem nepieejamā vietā.

Piezīme: Šajā dokumentā norādītās īpašības un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 Drošības brīdinājumi uzstādīšanai p.2-3 2 Kur uzstādīt trauku mazgājamo mašīnu p.3 3 Trauku mazgājamās mašīnas izmēri p.4-5 4 Uzstādīšanas video soli pa solim p.6 5 Instrumenti uzstādīšanai p.6 6 Iebūvēšanas izmēri p.7 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi p.8 - 15

7.1 Tvaika lentes uzstādīšana 7.2 Augstuma regulēšana 7.3 Aizmugurējās kājas regulēšana 7.4 Priekšējo kāju augstuma regulēšana 7.5 Slīpuma regulēšana 7.6 Ievietošana iebūvētajā nodalījumā 7.7 Priekšējo kāju nostiprināšana 7.8 Panela sagatavošana 7.9 Panela uzstādīšana 7.10 Mašīnas piestiprināšana virtuvei

8 Pievienošana ūdens un elektribas tīklam p.16-17

8.1 Savienojuma shēma 8.2 Drošības ierīces 9 Piegāde lietotājam p.17 10 Trauku mazgājamās mašīnas demontāža p.17

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ļoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms produkta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalificēts SPECIĀLISTS, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;
• Ja ražotāja palīdzība ir nepieciešama, lai novērstu kļūmes, kas radušās nepareizas uzstādīšanas dēļ, šāda palīdzība nav iekļauta garantijā;
• Noņemiet iepakojuma materiālu pirms ierīces iedarbināšanas;
• Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neslēdziet to pie elektrotīkla;
• Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus,
• Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisiņi ar skrūvēm, dokumenti, brošūras utt.) un, ja nepieciešams, izņemiet un saglabājiet tos;
• Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem;
• Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs.
• Uzstādīšanas laikā ierīcei nedrīkst būt pieslēgtam elektrotīklam.
• Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem.
• Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku.
• Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams.
• Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem.
• Nododot produktu gala lietotājam, tehniķim jāpārliecinās, ka tas ir pareizi uzstādīts.
• Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriska trieciena risks.
• Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga.
• Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar rokasgrāmatā sniegtajiem norādījumiem. Ņemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbeļu durvīm, pat ja tās pārsniedz vadības paneļa augstumu.
• Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra.
• Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma.
• Esi uzmanīgs, atverot un aizverot produktu.
• Nepareiza uzstādīšana var izraisīt produkta apgāšanos;
• Ierīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karsti tvaiki.

Kur uzstādīt trauku mazgājamo mašīnu

2

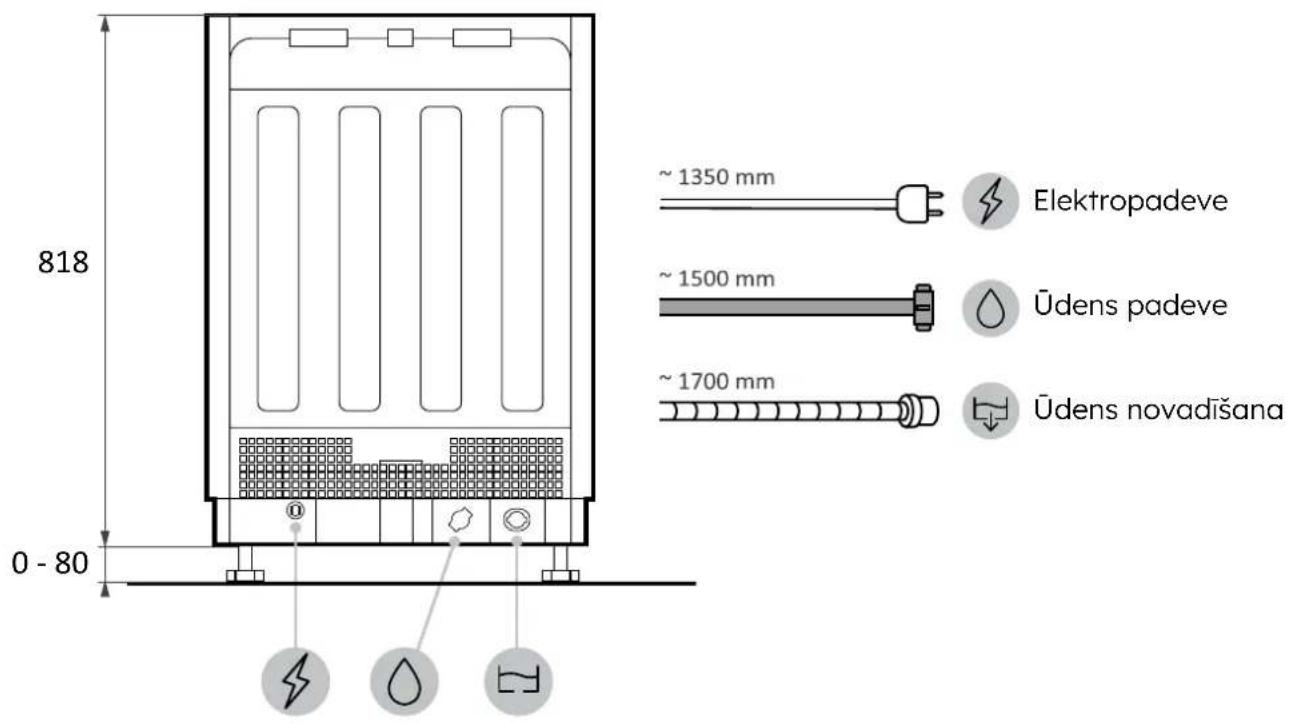

• Uzstādiet un izmantojiet šo produktu slēgtā, pasargātā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;
• Uzstādiet ierīci netālu no elektribas rozetes;
• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pastāv traumu un apdegumu risks;
• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;
• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);
• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;
• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

Izmēri mm

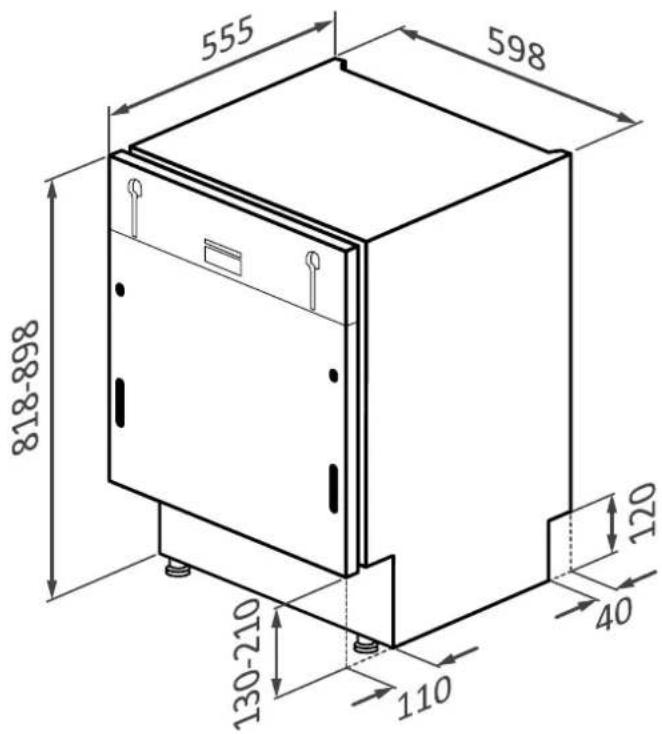

Produkta priekšējais aksonometriskais skats

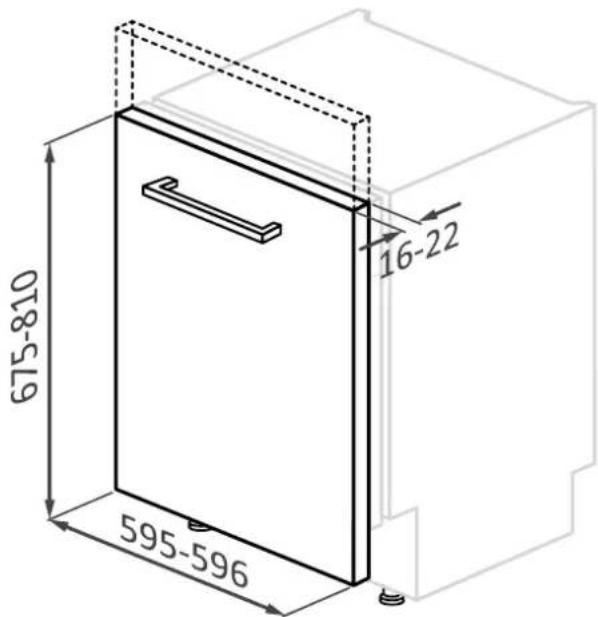

Produkta priekšējais aksonometriskais skats ar virtuves durvīm

UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;

Izmēri mm

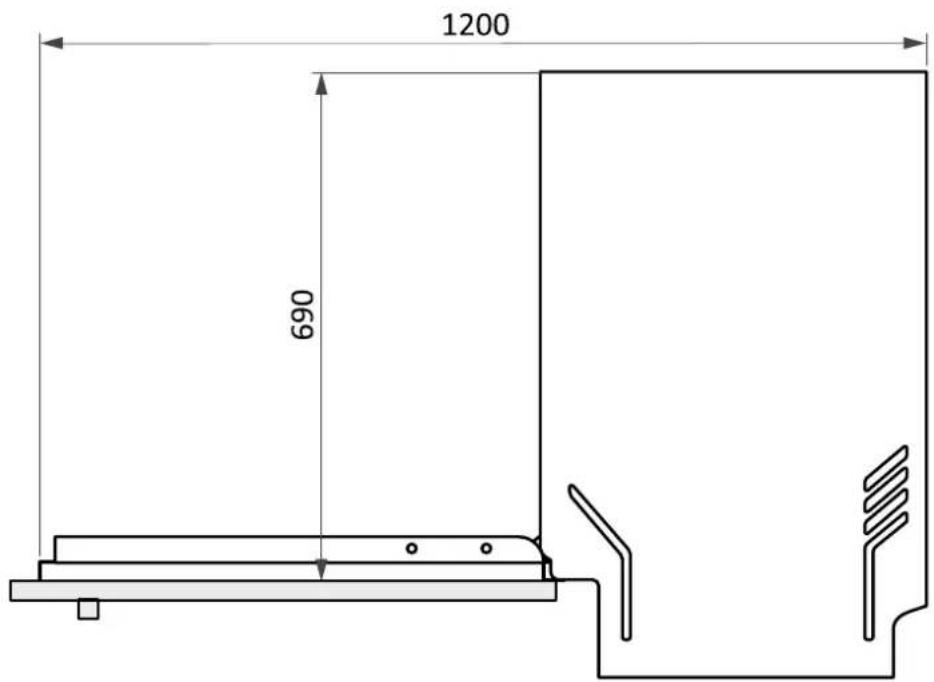

Aizmugures skats

Sānskats

4 Uzstādīšanas video soli pa solim

Produkta uzstādīšanas video varat noskatīties, skenējot QR kodu.

Vai noklikšķinot uz šīs saites link

5 Instrumenti uzstādīšanai

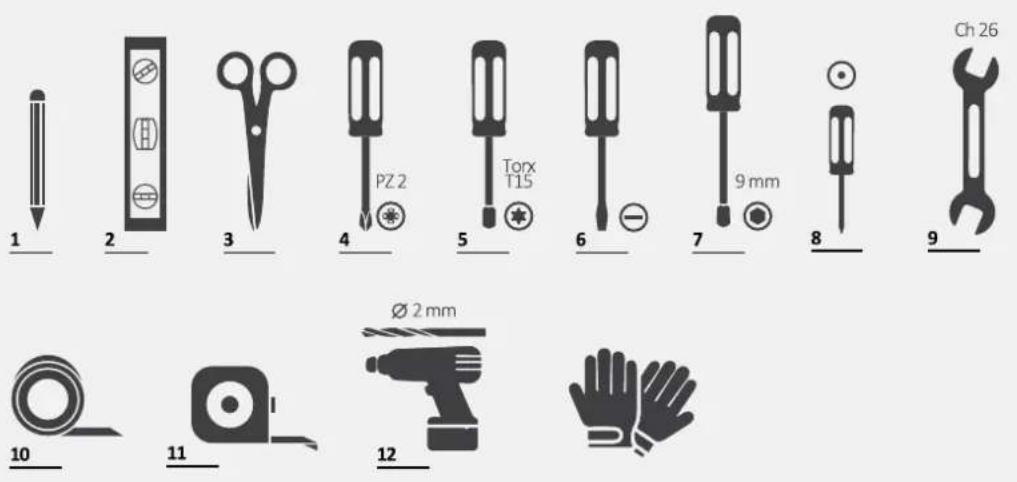

Nepieciešamie rīki

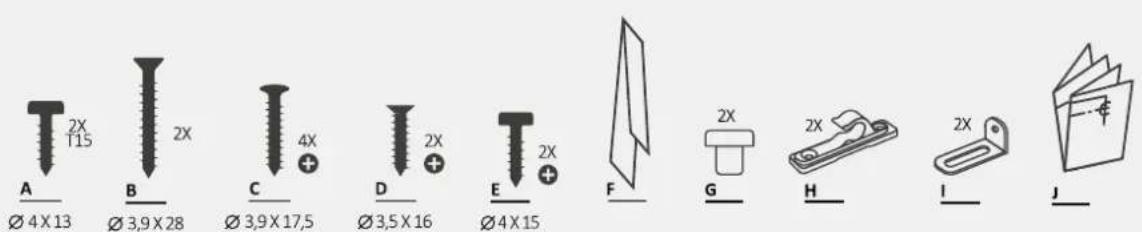

Ar produktu piegādātie rīki

Izmēri mm

Aksonometrisks skats

A

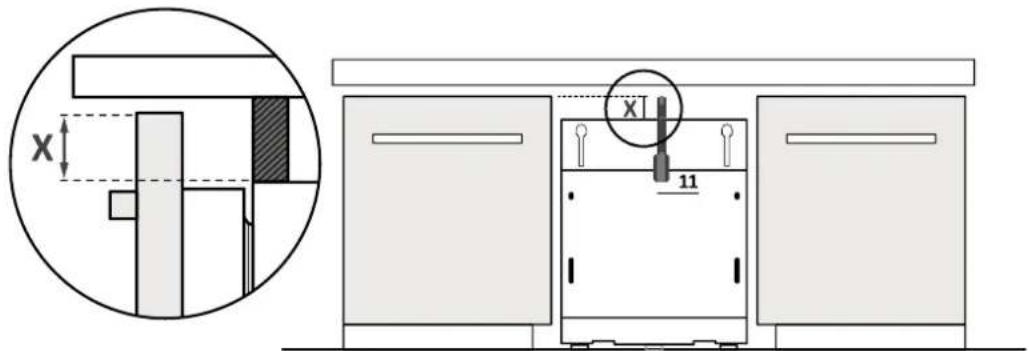

UZMANĪBU: Minimālais nišas augstums ir 818 mm; šajā gadījumā attālumam starp durvīm un grīdu jābūt no 10 līdz 130 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī attālumam starp durvīm un grīdu ir proporcionāli jāpalielinās līdz maksimumam no 90 līdz 210 mm.

Tvaika lentes uzstādīšana 7.1

Uzklājiet lenti zem letes un blakus kabinetu sāniem.

1.

2.

3.

7.2 Augstuma regulēšana

Nolieciet trauku mazgājamo mašīnu, pacelot aizmugurējo daļu apmēram par 10 cm;

7.3 Aizmugurējo kājiņu regulēšana

Regulējiet aizmugurējo kājiņu augstumu no iekšpuses priekšpusē, kā norādīts.

7.4 Priekšējo kāju augstuma regulēšana

Rīkojieties tieši ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu.

7.5 Slīpuma regulēšana

Noregulējiet trauku mazgājamo mašīnu vertikālā un horizontālā plaknē

7.6 Ievietošana iebūvētajā nodalījumā

Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides.

Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.8 Paneļa sagatavošana

1.

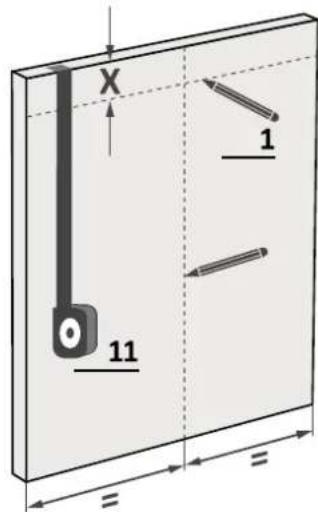

Izmēriet attālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;

2.

Pārvietojiet mērījumu uz virtuves paneli un atzīmējiet centru;

3.

Pielieciet urbšanas veidni un sekojiet pievienotajiem norādījumiem;

7.8 Paneļa sagatavošana

4.

Noņemiet veidni un uzstādiet piederumus.

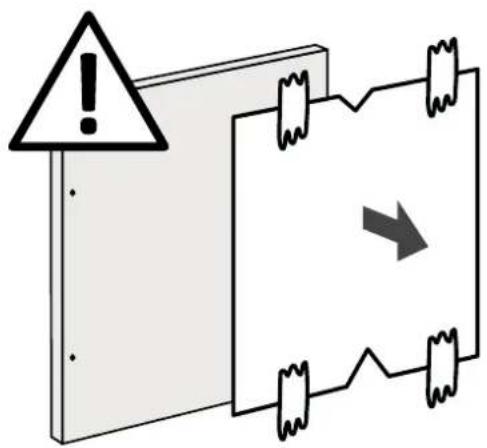

UZMANĪBU: Izvairieties, lai skrūvju galvas neizvirzās uz paneļa aizmugurējās virsmas, uzstādot rokturi.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.9 Paneļa uzstādīšana

1.

Visas trauku mazgājamās mašīnas ir aprīkotas ar aizsardzību pret pārplūdi, kas darbības traucējumu gadījumā automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni.

Lai iegūtu vairāk informācijas, skatiet Lietotāja rokasgrāmatu.

Piegāde lietotājam

9

Instalēšanas beigās:

• Informējiet lietotāju par būtiskajām funkcijām;
• Informējiet lietotāju par visiem būtiskajiem drošas lietošanas un apstrādes aspektiem;
• Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas rūpīgai glabāšanai.

Pēc uzstādīšanas beigām noņemiet aizsargplēvi, lenti un visus citus iepakojuma materiālus un izņemiet pievienotos piederumus no trauku mazgājamās mašīnas iekšpuses.

Piezīme: Produkta faktiskais izskats ir atkarīgs no izvēlētā modeļa.

Trauku mazgājamās mašīnas demontāža

10

• Atvienojiet ierīci no elektroenerģijas un ūdens padeves;
• Atskrūvējiet stiprinājuma skrūves;
• Nedaudz paceliet ierīci un pilnībā izņemiet to;
• Šis izstrādājums nebojā mēbeles, kuras var izmantot arī ar jaunu sadzīves tehniku.

Haier

LAIPNI LŪDZAM

Šī uzstādīšanas rokasgrāmata ir paredzēta ierīces uzstādītājam. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, uzmanīgi izlasiet šo rokasgrāmatu, ieskaitot drošības instrukcijas, un saglabājiet to turpmākai uzziņai. Pirms uzstādīšanas turpināšanas pierakstiet sērijas numuru, jo tas var būt nepieciešams remonta gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un konsultējieties ar tehniķi, ja jums ir šaubas, pirms lietošanas. Uzmanīgi noņemiet un turiet visu iepakojuma materiālu prom no bērniem.

BRĪDINĀJUMS: Raksturlielumi un attēli šajā dokumentā ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 Drošības norādījumi uzstādīšanai 2.–3. lpp. 2 Vieta, kur uzstādīt veļas mašīnu 3. lpp. 3 Veļas mašīnas izmēri 4.–5. lpp. 4 Video ar uzstādīšanas instrukcijām soli pa solim 6. lpp. 5 Uzstādīšanas instrumenti 6. lpp. 6 Iebūvēšanas izmēri 7. lpp. 7 Veļas mašīnas uzstādīšanas instrukcijas 8.–15. lpp. 7.1 Kondensāta lentes uzstādīšana 7.2 Augstuma regulēšana 7.3 Aizmugurējo kāju regulēšana 7.4 Priekšējo kāju augstuma regulēšana 7.5 Slīpuma regulēšana 7.6 Ievietošana iebūvēšanas nodalījumā 7.7 Priekšējo kāju nostiprināšana 7.8 Durvju sagatavošana 7.9 Durvju uzstādīšana 7.10 Mašīnas uzstādīšana mēbelēs 8 Pieslēgšana ūdensvadam un elektrotīklam 16.–17. lpp. 8.1 Savienojuma shēma 8.2 Aizsargierīces 9 Nodošana lietotājam 17. lpp. 10 Veļas mašīnas utilizācija 17. lpp.

Saglabājiet šos norādījumus, pirms sākat produkta uzstādīšanu. Jūsu drošība mums ir ļoti svarīga. Lūdzu, uzmanīgi izlasiet šo informāciju, pirms lietojat produktu.

• Uzstādīšana jāveic kvalificētam tehniķim, kuram jāpārzina uzstādīšanas valsts likumi, ražotāja instrukcijas un tie jāievēro. Ja nepieciešams remonts, ko izraisījusi nepareiza uzstādīšana, šāds remonts netiek segts no garantijas.
• Noņemiet iepakojuma materiālu, pirms lietojat ierīci. Pēc produkta izpakošanas pārbaudiet, vai tas nav bojāts, un problēmu gadījumā sazinieties ar klientu apkalpošanas centru, pirms turpināt uzstādīšanu, un nepievienojiet to elektrotīklam.
• Bojāts produkts var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citas briesmas.
• Materiāls (plāksnes, caurules, dokumenti, skrūves utt.) un, ja ir tādi, un izvēlieties un izvēlieties;
• Nepareizs montāža var radīt priekšlaicīgus bojājumus vai savainojumus cilvēkiem, dzīvniekiem un lietām. Ražotājs nav atbildīgs par šādiem bojājumiem vai savainojumiem;
• Droša lietošana ir garantēta tikai tad, ja montāža ir veikta pareizi saskaņā ar šo instrukciju. Bojājumu gadījumā, ko izraisījusi nepareiza montāža, atbildība ir personai, kas uzstādījusi ierīci;
• Pievienojot ierīci, tai nav jābūt pieslēgtai elektrotīklam;
• Ieteicams valkāt aizsargcimdus montāžas laikā, lai izvairītos no savainojumiem, ko rada asas malas; ja montāža, ierīces lietošana un pieslēgšana ir veikta nepareizi, produkta garantija tiek anulēta;
• Pārliecinieties, ka, pievienojot produkta kabeli, tam nav sprieguma; pēc pievienošanas kabelis nedrīkst saskarties ar karstām detaļām (piemēram, siltummaiņiem) un nedrīkst būt pakļauts mehāniskai slodzei;
• Piegādājot produktu gala patērētājam, tehniķim jāpārliecinās, ka tas ir uzstādīts pareizi; nepievienojiet produktu elektrotīklam, kamēr nav pabeigta uzstādīšana. Pretējā gadījumā pastāv elektriskās strāvas trieciena risks; -Esiet uzmanīgi transportēšanas laikā, produkts ir smags;
• Pirms uzstādīšanas uzsākšanas pārbaudiet visus izmērus uzstādīšanas vietā, salīdzinot tos ar instrukcijām, kas sniegtas šajā rokasgrāmatā. Pievērsiet uzmanību tam, vai ir iespējams pareizi pievienot citām ierīcēm, ja tās atrodas tuvumā;
• Pārliecinieties, ka uzstādīšanas vieta ir stabila un veselīga;
• Novietojiet aizsargplēvi, kas piegādāta montāžas komplektā, uz grīdas virs blakus esošajām mēbelēm. Šī plēve aizsargā mēbeles no mitruma; -Esiet uzmanīgi, atverot un aizverot produktu;
• Nepareizs montāža var izraisīt produkta deformāciju;
• Produktam jābūt līdzenam, lai tas darbotos pareizi; pretējā gadījumā durvis neaizvērsies pareizi, kas izraisīs siltuma noplūdi.

Kur uzstādīt veļas mašīnu?

• Neuzstādiet un neizmantojiet šo produktu slēgtā, pārklātā, sausā un labi vēdināmā vidē; neuzstādiet produktu atklātā vidē, kas pakļauta atmosfēras iedarbībai;
• Neuzstādiet produktu tuvu elektriskiem kontaktiem;
• Izmantojiet produktu tikai tad, kad tas ir ievietots paredzētajā nodalījumā, pretējā gadījumā var rasties bojājumi un garantijas zaudēšana; Neuzstādiet ierīci zem plauktiem; Neuzstādiet produktu tuvu siltuma avotiem (radiatoriem, plītīm utt.); Neuzstādiet produktu virs verdoša ūdens vai citām virsmām;
• Uzstādiet produktu uz līdzenas, līdzenas un stabilas virsmas.

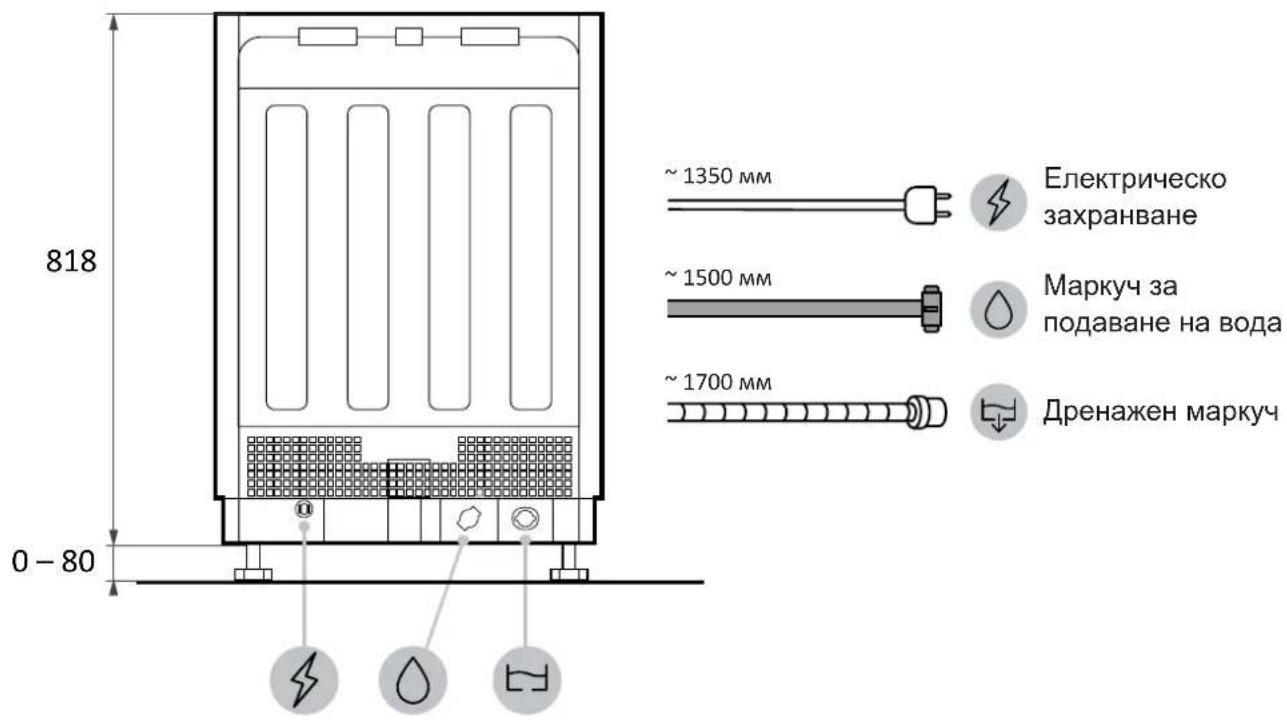

Izmēri milimetros
