Ürün Tipi	Ankastre Bulaşık Makinesi
Marka	Haier
Model	XS 6B4S3FSB-80
Boyutlar (Y × G × D)	818 - 898 mm × 596 mm × 550 mm (yaklaşık)
Net Ağırlık	Yaklaşık 45 kg
Elektrik Beslemesi	220-240 V, 50/60 Hz, 10 A
Su Basıncı	0,08 - 1 MPa
Kapasite	12 kişilik (standart tahmin)
Yıkama Programları	Çoklu programlar (eko, yoğun, hızlı vb.)
Enerji Sınıfı	Belirtilmemiş (muhtemelen A+ veya üzeri)
Döngü Başına Su Tüketimi	Yaklaşık 10-12 L
Ses Seviyesi	Yaklaşık 44-48 dB(A)
Taşma Koruması	Evet, taşma durumunda su girişini otomatik olarak durdurur
Kurutma Sistemi	Yoğuşmalı (standart)
Hazne Malzemesi	Paslanmaz çelik (tahmin)
Kurulum Tipi	Tezgah altı ankastre
Verilen Aksesuarlar	Buhar bandı, sabitleme kiti, delik şablonu
Onarılabilirlik	Onarılabilirlik endeksi bildirilmemiştir (yedek parçalar teknik servis aracılığıyla temin edilebilir)

Sık sorulan sorular - XS 6B4S3FSB-80 HAIER

Haier XS 6B4S3FSB-80 bulaşık makinesi için minimum ankastre yükseklik nedir?

Minimum ankastre yükseklik 818 mm'dir. Maksimum 898 mm yükseklik için kapı ile zemin arasındaki mesafe 90 ila 210 mm arasında olmalıdır.

Bulaşık makinesinin ayak yüksekliği nasıl ayarlanır?

Cihazın arkasını yaklaşık 10 cm kaldırarak eğin, ardından önden durdurma ayağını ayarlayın. Daha sonra ön ayakları doğrudan ayarlayın. Cihazın düz olduğundan emin olun.

Ne tür bir su bağlantısı gereklidir?

Bulaşık makinesi, 0,08 ile 1 MPa arasında basınca sahip soğuk su bağlantısı gerektirir. Verilen giriş hortumunu kullanın ve bağlantı şemasına uyun.

Bulaşık makinesini bir ocak altına kurabilir miyim?

Hayır, bulaşık makinesini bir ocağın altına kurmak yasaktır. Kapalı, kuru ve iyi havalandırılan bir yere, elektrik prizine yakın bir yere yerleştirin.

Mutfak paneli için izin verilen maksimum ağırlık nedir?

Mutfak paneli 9 kg'ı geçmemelidir. Geçerse, Haier müşteri hizmetleri ile iletişime geçin.

Bulaşık makinesi bitişik mobilyalara nasıl sabitlenir?

Bulaşık makinesini yanlardan bitişik mobilyalara sabitleyin. Mümkün değilse, verilen braketleri kullanarak tezgaha sabitleyin, tezgah malzemesinin uygun olduğundan emin olun.

Bulaşık makinesinde taşma koruması var mı?

Evet, tüm Haier bulaşık makineleri, arıza durumunda su girişini otomatik olarak durduran veya fazla suyu tahliye eden bir taşma emniyet cihazı ile donatılmıştır.

Bulaşık makinesini ön panel olmadan kullanabilir miyim?

Hayır, cihaz elektrik şebekesine bağlanmadan önce ön panel takılı olarak tamamen ankastre edilmelidir. Panelsiz kullanım elektrik tehlikesi oluşturur.

Bulaşık makinesinin kapağı düzgün kapanmazsa ne yapmalıyım?

Öncelikle cihazın düz olduğundan emin olun. Ayakların yanlış ayarlanması kapağın düzgün kapanmasını engelleyebilir ve sıcak buhar sızıntısına neden olabilir. Ayakları buna göre ayarlayın.

Fransızca tam kullanım kılavuzu nasıl alınır?

Kılavuz, notice-facile.com gibi sitelerde PDF formatında ücretsiz olarak indirilebilir. İstenen dil mevcut değilse, önceden belirlenmiş form aracılığıyla çeviri talep edebilirsiniz.

KULLANIM KILAVUZU XS 6B4S3FSB-80 HAIER

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri için hazırlanmıştır. Güvenliği sağlamak ve en iyi sonuçları elde etmek için bu el kitabını, güvenlik talimatları da dahil olmak üzere, dikkatlice okuyun ve gelecekteki referanslar için saklayın. Kuruluma başlamadan önce, tamir gerektirebileceği durumlarda ihtiyaç duyulabileceği için seri numarasını not edin. Nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin ve kullanım öncesinde bir teknisyene danışın. Tüm ambalaj malzemelerini her zaman çocukların erişemeyeceği bir yerde tutun.

Not: Bu belgede yer alan özellikler ve görseller yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.

İçindekiler

1 Kurulum için güvenlik uyarıları p.2-3 2 Bulaşık makinesi nereye kurulmalı p.3 3 Bulaşık makinesi boyları p.4-5 4 Adım adım kurulum videosu p.6 5 Kurulum araçları p.6 6 Gömme ölçüleri p.7 7 Bulaşık makinesi kurulumu ile ilgili talimatlar p.8 - 15 7.1 Buhar bandının montajı 7.2 Yükseklik ayarı 7.3 Arka ayağın ayarlanması 7.4 Ön ayakların yüksekliğinin ayarlanması 7.5 Eğim ayarı 7.6 Gömme bölmeye yerleştirme 7.7 Ön ayakların sabitlenmesi 7.8 Panelin hazırlanması 7.9 Panelin montajı 7.10 Makinenin mutfağa sabitlenmesi 8 Su ve elektrik şebekesine bağlantı p.16-17 8.1 Bağlantı diyagramı 8.2 Güvenlik cihazları 9 Kullanıcıya teslimat p.17 10 Bulaşık makinesinin sökülmesi p.17

Ürünün kurulumuna başlamadan önce bu talimatları okuyun. Güvenliğiniz bizim için çok önemlidir. Ürünü kullanmadan önce bu bilgileri dikkatlice okuyun.

• Kurulum, kurulumun yapılacağı ülkenin yürürlükteki yasalarını ve üretici talimatlarını bilen ve bunlara uyan kalifiye bir teknisyen tarafından yapılmalıdır;
• Kurulum hatalarından kaynaklanan arızaları gidermek için üreticinin yardımı gerekiyorsa, bu yardım garanti kapsamına girmez; Cihazı çalıştırmadan önce ambalaj malzemesini çıkarın;
• Ürünü ambalajından çıkardıktan sonra hasarlı olmadığından emin olun ve herhangi bir sorun durumunda kurulumdan önce teknik servise başvurun; ürünü elektrik ağına bağlamayın;
• Hasarlı bir ürün kısa devreye, elektrik çarpmasına, yangın tehlikesine ve diğer tehlikelere neden olabilir;
• Ambalajın içinde aksesuarlar veya eşlik eden malzemeler (vidalı poşetler, belgeler, broşürler vb.) olup olmadığını kontrol edin ve varsa çıkarıp saklayın;
• Hatalı kurulum, insanlara, hayvanlara veya eşyalara zarar veya yaralanmaya neden olabilir. Üretici, bu tür zarar veya yaralanmalardan sorumlu tutulamaz;
• Güvenli kullanım yalnızca kurulum bu talimatlara uygun olarak doğru şekilde yapıldığında garanti edilir. Hatalı kurulumdan kaynaklanan hasarlarda sorumluluk kurulumu yapan kişiye aittir;
• Kurulum sırasında cihaz elektrik şebekesine bağlı olmamalıdır;
• Kurulum sırasında kesik yaralanmalarını önlemek için koruyucu eldiven kullanılması önerilir;
• Hatalı kurulum, cihazın kurcalanması veya uygun olmayan bağlantı durumunda ürün garantisi geçersiz olur;
• Ürünün güç kablosunun montajdan sonra erişilebilir olduğundan emin olun;
• Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir çekmeceyle) temas etmemeli ve mekanik zorlanmalara maruz kalmamalıdır;
• Ürünün son kullanıcıya tesliminde, teknisyen ürünün doğru şekilde kurulduğundan emin olmalıdır;
• Ürünü, ön panel tamamen monte edilmeden elektrik ağına bağlamayın. Aksi takdirde elektrik çarpması riski olabilir;
• Taşıma sırasında dikkatli olun, ürün ağırdır;
• Kuruluma başlamadan önce, bu kılavuzda yer alan talimatlarla karşılaştırarak yerleşik bölmenin tüm ölçülerini kontrol edin. Kapının, kontrol panelinden yüksek olsa bile, diğer mobilya kapılarıyla hizalanabileceğini unutmayın;
• Kurulum alanının sabit ve düz olduğundan emin olun;
• Kurulum kitinde verilen koruyucu filmi tezgah altına ve çevredeki mobilyalara uygulayın. Bu film mobilyaları nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlış kurulum ürünün devrilmesine neden olabilir;
• Ürün düzgün çalışması için dengede olmalıdır, aksi takdirde kapı düzgün kapanmaz ve sıcak buhar dışarı çıkabilir.

• Bu ürünü kapalı, örtülü, kuru ve iyi havalandırılmış bir ortamda kurun ve kullanın;
• Ürünü açık hava koşullarına maruz kalan alanlara kurmayın;
• Ürünü bir elektrik prizinin yakınına monte edin;
• Ürünü yalnızca güvenli bir alana yerleştirilmişse kullanın, aksi takdirde yaralanma ve yanık riski vardır; Bulaşık makinesini ocak altına kurmayın;
• Ürünü ısı kaynaklarının (radyatörler, sobalar vb.) yakınına kurmayın;
• Ürünü halılar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, düz ve sağlam bir yüzeye yerleştirin.

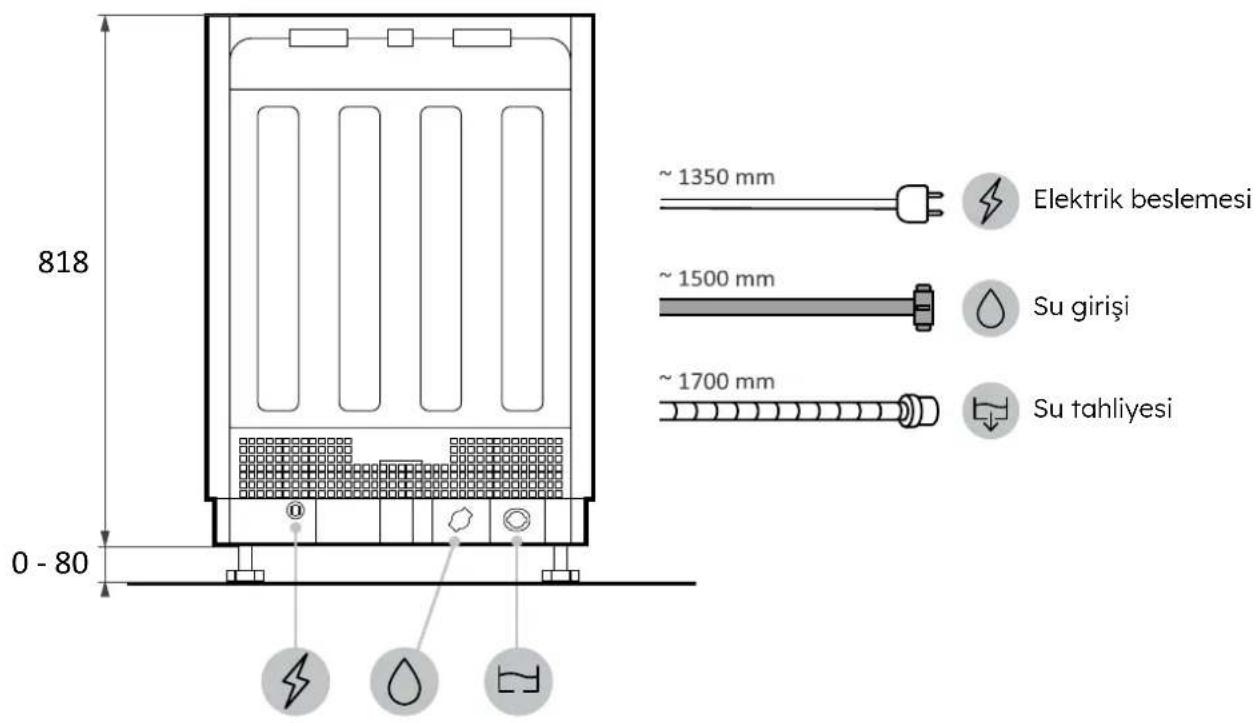

3 Bulaşık makinesi boyutları

Boyutlar mm cinsindendir

Ürünün önden aksonometrik görünümü

Mutfak kapılı önden aksonometrik görünüm

A DİKKAT: mutfak paneli 9 kg'dan ağırsa, müşteri hizmetleriyle iletişime geçin.

Boyutlar mm cinsindendir

Arka görünüm

Yan görünüm

4 Adım adım kurulum videosu

Ürünün kurulum videosunu

QR kodunu taratarak

izleyebilirsiniz:

veya aşağıdakine tıklayarak

link

5 Kurulum araçları

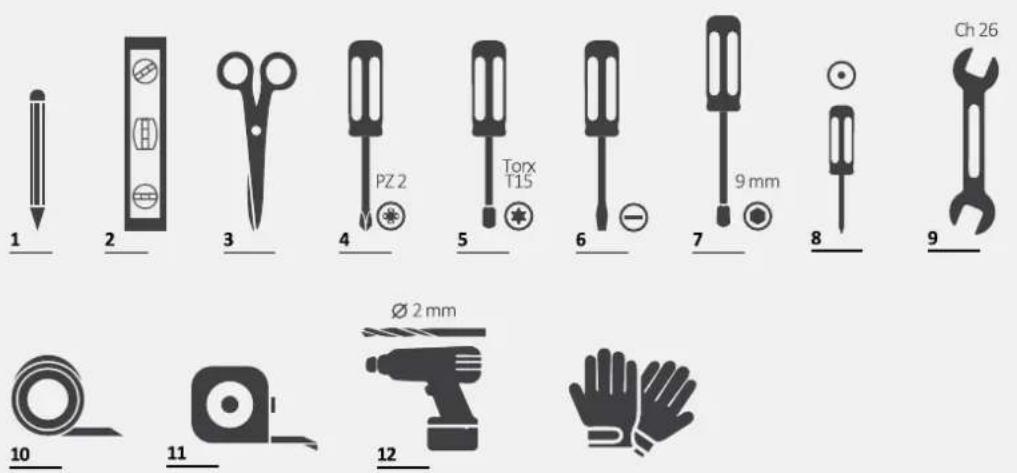

Gerekli aletler

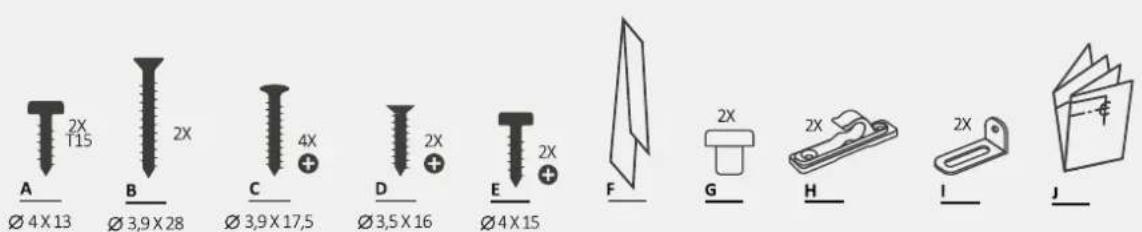

Ürünle birlikte verilen aletler

Boyutlar mm cinsindendir

Aksonometrik görünüm

A

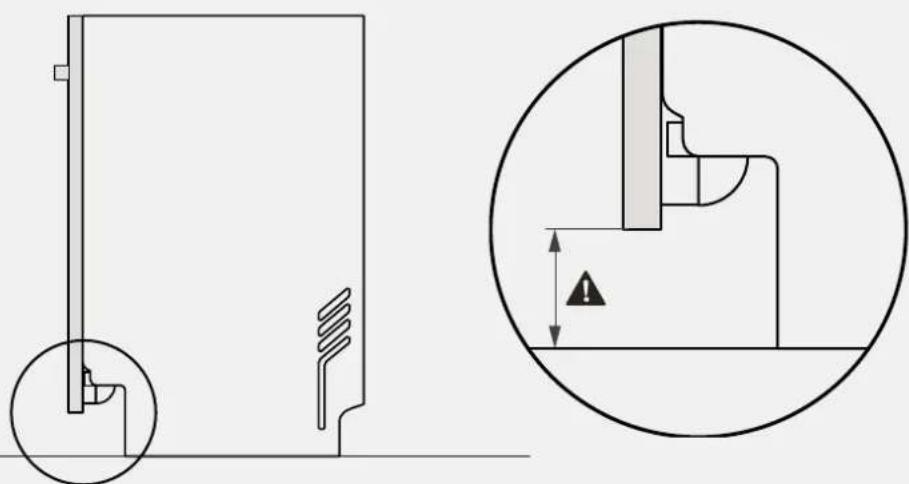

A DİKKAT: Minimum yerleştirme yüksekliği 818 mm'dir; bu durumda kapı ile zemin arasındaki mesafe 10 ile 130 mm arasında olmalıdır. Bulaşık makinesi yükseltilirse (maks. 898 mm), kapı ile zemin arasındaki mesafe de orantılı olarak artmalıdır, maksimum 90 ile 210 mm arasında.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

Buhar bandının montajı 7.1

Tezgahın altına ve bitişik dolapların yanlarına şerit uygulayın.

1.

2.

3.

7.2 Yükseklik ayarı

Bulaşık makinesini arka kısmını yaklaşık 10 cm kaldırarak eğin.

7.3 Arka ayağın ayarlanması

Makinenin önünden arka ayağın yüksekliğini belirtildiği gibi ayarlayın.

7.4 Ön ayakların yüksekliğinin ayarlanması

Ön ayaklar üzerinde doğrudan hareket edin. Gerekirse bulaşık makinesini hafifçe kaldırın.

7.5 Eğim ayarı

Bulaşık makinesini dikey veya yatay düzleme göre hizalayın.

7.6 Gömme bölmeye yerleştirme

Bulaşık makinesini gömme yuvasına yerleştirin ve ölçüleri ile toleransları kontrol edin.

7.7 Ön ayakların sabitlenmesi

Tüm ölçüler kontrol edildikten sonra, ön ayaklar zamanla gezememesi için kalıcı olarak sabitlenmelidir. Bu işlem mutfak paneli takıldıktan sonra da yapılabilir.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.8 Panelin hazırlanması

1.

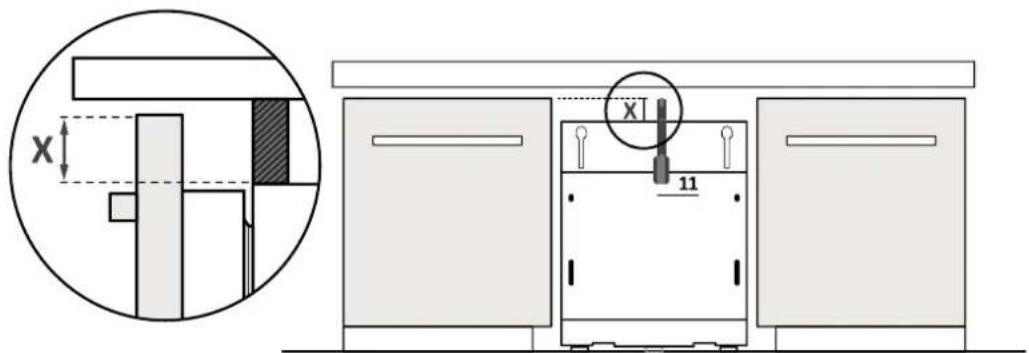

Bitişik kapakların üst kenarı ile bulaşık makinesi arasındaki mesafeyi ölçün;

2.

Ölçümü mutfak paneline aktarın ve merkezi belirleyin;

3.

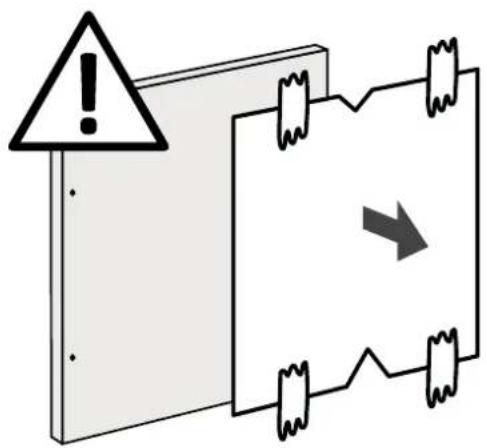

Delme şablonunu uygulayın ve verilen talimatları izleyin;

7.8 Panelin hazırlanması

4.

Şablonu çıkarın ve aksesuarları takın.

A DİKKAT: Kolu monte ederken vidaların başlarının panelin arka yüzeyinden dışarı çıkmamasına dikkat edin.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.9 Panel montajı

1.

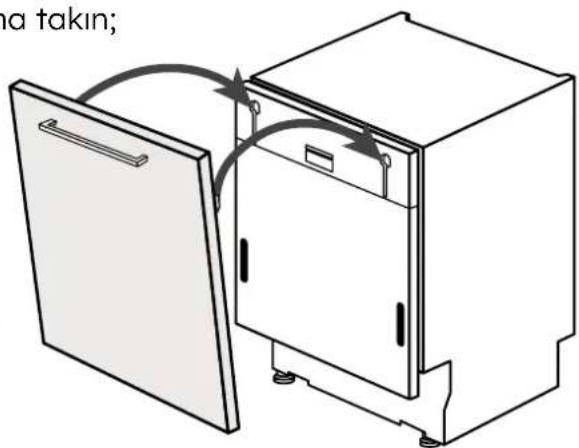

Üst pimleri bulaşık makinesi yuvalarına takın;

2.

Paneli bulaşık makinesinin alt kısmına sabitleyin;

3.

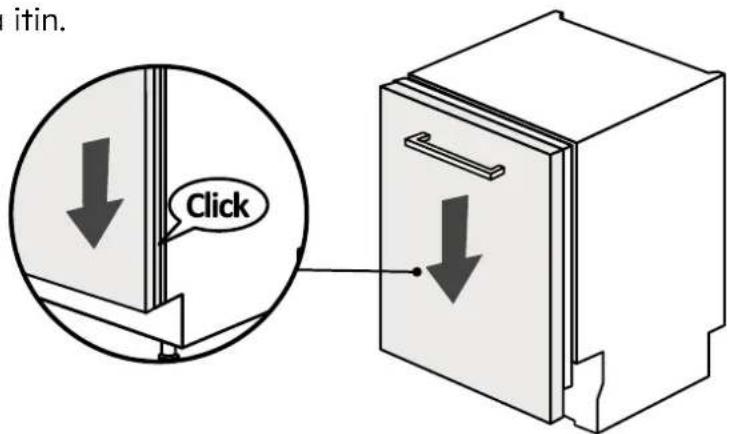

Paneli aşağıya itin.

DİKKAT: Bulaşık makinesini şimdi su ve elektrik şebekesine, 8. bölümdeki talimatlara uyarak bağlayın.

7.10 Makinenin mutfağa sabitlenmesi

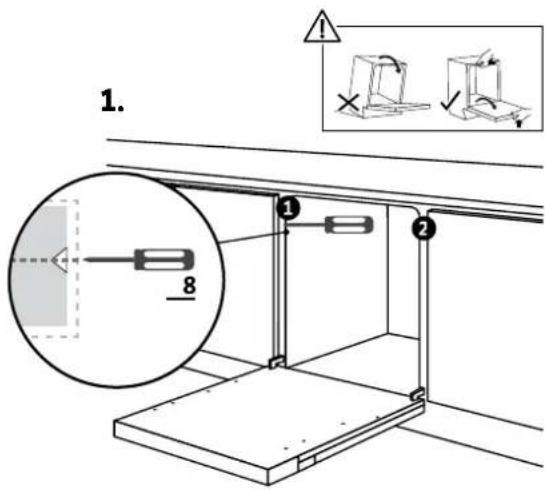

Bulaşık makinesini bitişik dolapların yan tarafına sabitleme talimatları.

UYARI: Bulaşık makinesini yanlardan sabitleyemiyorsanız, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahşap değilse dikkatli olun.

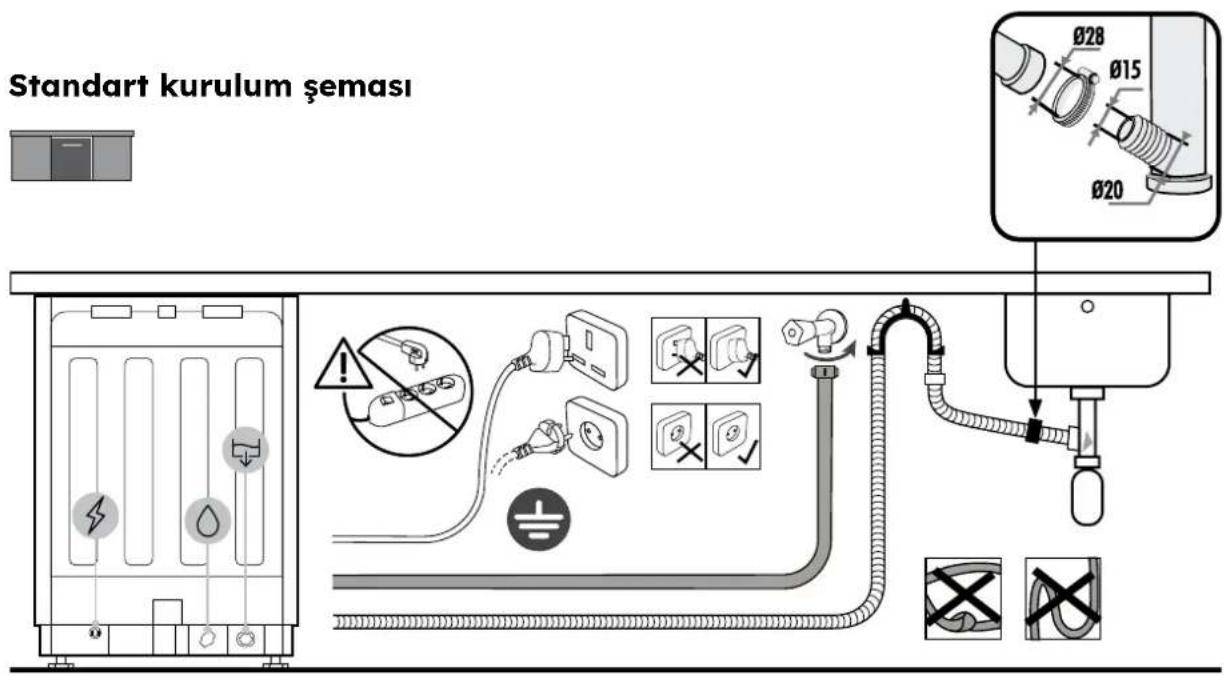

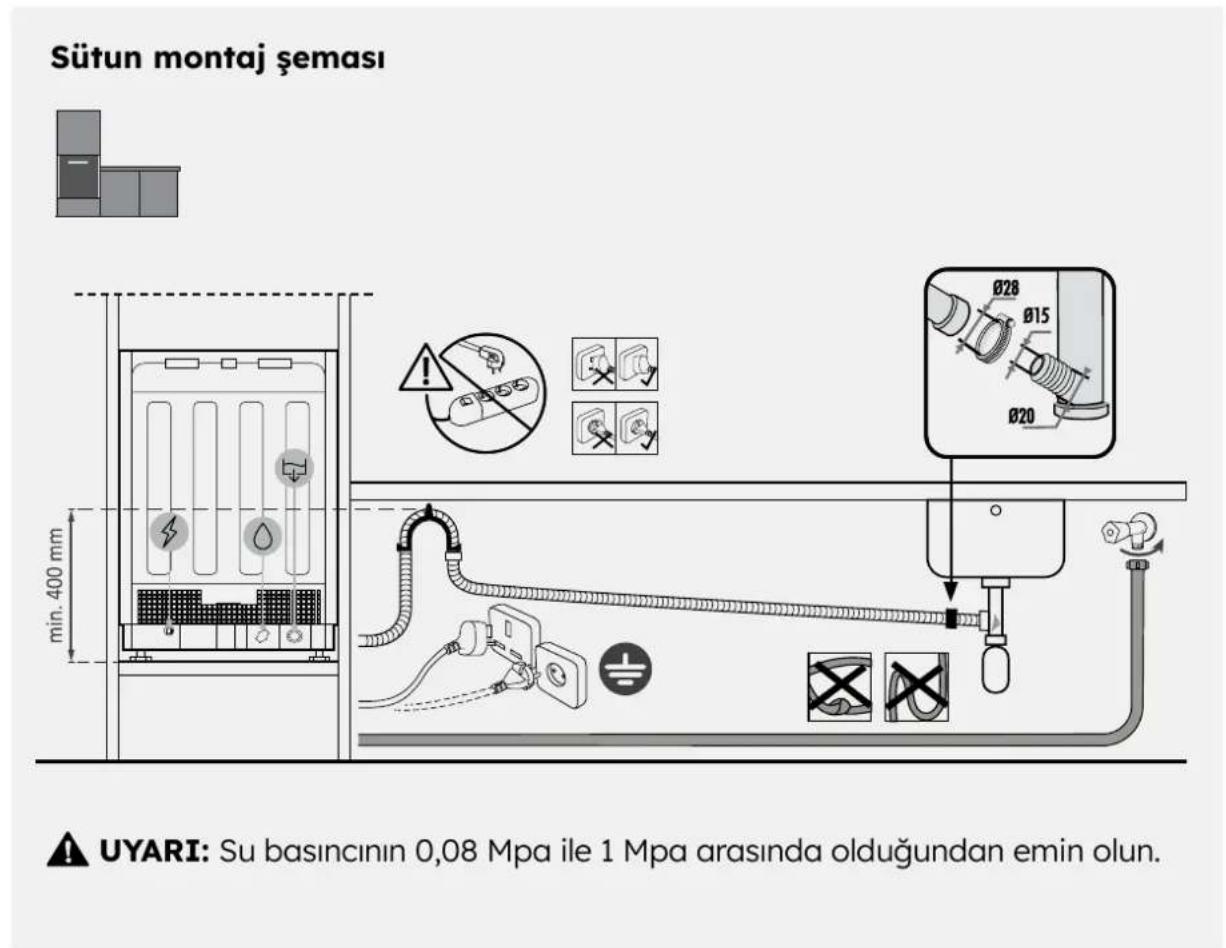

8.1 Bağlantı diyagramı

8.2 Güvenlik cihazları

Tüm bulaşık makineleri, arıza durumunda su seviyesi normalin üzerine çıkarsa su girişini otomatik olarak durduran ve/veya fazla suyu boşaltan taşma önleyici güvenlik cihazı ile donatılmalıdır.

Daha fazla bilgi için Kullanım Kılavuzuna bakınız.

Kullanıcıya teslimat

Kurulumun sonunda:

• Kullanıcıyı temel işlevler hakkında bilgilendirin;
• Kullanıcıyı güvenli kullanım ve elleçleme ile ilgili tüm önemli konular hakkında bilgilendirin;
• Kullanıcıya aksesuarları ve dikkatlice saklanması gereken kullanım ve montaj talimatlarını teslim edin.

Kurulumun sonunda koruyucu filmi, bandı ve diğer tüm ambalaj malzemelerini çıkarın ve bulaşık makinesinin içindeki verilen aksesuarları alın.

Not: Ürünün gerçek görünümü seçilen modele bağlıdır.

Bulaşık makinesinin sökülmesi

• Ürünü elektrik ve su şebekesinden ayırın; Montaj vidalarını sökün;
• Ürünü hafifçe kaldırın ve tamamen çıkarın;
• Bu ürün mobilyaya zarar vermez, mobilya yekpare bir cihazla da kullanılabilir.
