XS 6B4S3FSB-80 - Oppvaskmaskin HAIER - Gratis bruksanvisning og manual

Produkttype	Innebygd oppvaskmaskin
Merke	Haier
Modell	XS 6B4S3FSB-80
Mål (H × B × D)	818 - 898 mm × 596 mm × 550 mm (omtrentlig)
Nettovekt	Omtrent 45 kg
Strømforsyning	220-240 V, 50/60 Hz, 10 A
Vanntrykk	0,08 - 1 MPa
Kapasitet	12 kuverter (standard estimat)
Vaskeprogrammer	Flere programmer (øko, intensiv, hurtig, etc.)
Energiklasse	Ikke spesifisert (sannsynligvis A+ eller høyere)
Vannforbruk per syklus	Omtrent 10-12 L
Støynivå	Omtrent 44-48 dB(A)
Oversvømmelsessikkerhet	Ja, automatisk vannstans ved overløp
Tørkesystem	Kondenseringsmetode (standard)
Karmateriale	Rustfritt stål (estimat)
Installasjonstype	Innebygd under benkeplate
Medfølgende tilbehør	Dampbeskyttelseslist, festesett, borremal
Reparerbarhet	Reparasjonsindeks ikke oppgitt (reservedeler tilgjengelig via kundeservice)

Ofte stilte spørsmål - XS 6B4S3FSB-80 HAIER

Hva er minimum innbyggingshøyde for oppvaskmaskinen Haier XS 6B4S3FSB-80?

Minste innbyggingshøyde er 818 mm. For en maksimal høyde på 898 mm, må avstanden mellom døren og gulvet være mellom 90 og 210 mm.

Hvordan justere høyden på oppvaskmaskinens føtter?

Vipp apparatet ved å løfte bakenden omtrent 10 cm, still deretter den bakre foten fra forsiden. Juster deretter frontføttene direkte. Forsikre deg om at apparatet står i vater.

Hva slags vanntilkobling er nødvendig?

Oppvaskmaskinen krever tilkobling til kaldt vann med et trykk mellom 0,08 og 1 MPa. Bruk den medfølgende tilløpsslangen og følg tilkoblingsskjemaet.

Kan jeg installere oppvaskmaskinen under en komfyrplate?

Nei, det er forbudt å installere oppvaskmaskinen under en komfyrplate. Plasser den på et lukket, tørt og godt ventilert sted, nær en stikkontakt.

Hva er maksimal tillatt vekt for kjøkkenpanelet?

Kjøkkenpanelet må ikke overstige 9 kg. Hvis det gjør det, kontakt Haier kundeservice.

Hvordan feste oppvaskmaskinen til tilstøtende møbler?

Fest oppvaskmaskinen sideveis til tilstøtende møbler. Hvis det ikke er mulig, bruk de medfølgende brakettene for å feste den til benkeplaten, og kontroller at benkeplatens materiale er egnet.

Har oppvaskmaskinen oversvømmelsesbeskyttelse?

Ja, alle Haier oppvaskmaskiner er utstyrt med en oversvømmelsessikkerhetsanordning som automatisk stanser vanntilførselen eller drenerer overskuddet ved feil.

Kan jeg bruke oppvaskmaskinen uten frontpanel?

Nei, apparatet må være helt innebygd med frontpanelet montert før du kobler det til strømnettet. Bruk uten panel utgjør en elektrisk fare.

Hva gjør jeg hvis oppvaskmaskinens dør ikke lukker seg ordentlig?

Kontroller først at apparatet står i vater. Feil justering av føttene kan hindre riktig lukking av døren og føre til lekkasje av varm damp. Juster føttene deretter.

Hvordan får jeg den fullstendige bruksanvisningen på fransk?

Bruksanvisningen er tilgjengelig for gratis nedlasting i PDF-format på nettsteder som notice-facile.com. Hvis ønsket språk ikke er tilgjengelig, kan du be om en oversettelse via det angitte skjemaet.

BRUKSANVISNING XS 6B4S3FSB-80 HAIER

8 Tilkobling til vann- og strømnettet, s. 16–17

Denne installasjonsveiledningen er ment for kjøkkenprodusenter som skal integrere produktene. For å sikre sikkerhet og oppnå best mulige resultater, les denne veiledningen nøye, inkludert sikkerhetsinstruksjoner, og oppbevar den for fremtidig referanse. Før du går videre med installasjonen, noter serienummeret, da det kan være nødvendig ved reparasjoner. Sjekk for skader under transport og kontakt en tekniker ved tvil før bruk. Oppbevar alltid alt emballasjemateriale utilgjengelig for barn.

Merknad: Egenskapene og bildene i dette dokumentet er kun veiledende og kan endres uten forhåndsvarsel.

Innholdsfortegnelse

1 Sikkerhetsvarsler for installasjon, s. 2–3 2 Hvor skal oppvaskmaskinen installeres, s. 3 3 Mål på oppvaskmaskinen, s. 4–5 4 Installasjonsvideo trinn for trinn, s. 6 5 Verktøy for installasjon, s. 6 6 Innbyggingsmål, s. 7

7 Instruksjoner for installasjon av oppvaskmaskin, s. 8–15

7.1 Installasjon av dampbånd 7.2 Høydejustering 7.3 Justering av bakre fot 7.4 Justering av høyden på de fremre føttene 7.5 Vinkeljustering 7.6 Innsetting i innebygd rom 7.7 Festing av fremre føtter 7.8 Forberedelse av panelet 7.9 Installasjon av panelet 7.10 Festing av maskinen til kjøkkenet

8 Tilkobling til vann- og strømnettet, s. 16–17

8.1 Tilkoblingsdiagram 8.2 Sikkerhetsenheter

9 Levering til brukeren, s. 17 10 Demontering av oppvaskmaskinen, s. 17

Les disse instruksjonene før du begynner å installere produktet. Din sikkerhet er veldig viktig for oss. Les denne informasjonen nøye før du bruker produktet.

• Installasjonen må utføres av en kvalifisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner.
• Dersom det kreves produsentens assistanse for å rette feil forårsaket av feil installasjon, dekkes ikke dette av garantien. Fjern emballasjematerialet før du tar apparatet i bruk.
• Etter at produktet er pakket ut, må du kontrollere at det ikke er skadet. Kontakt kundeservice ved problemer før installasjon og koble det ikke til strømnettet.
• Et skadet produkt kan forårsake kortslutning, elektrisk støt, brannfare og andre farer.
• Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og fjern og oppbevar dem om nødvendig.
• Feil installasjon kan føre til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader.
• Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold til disse instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatøren.
• Under installasjonen må apparatet ikke kobles til strømnettet.
• Det anbefales å bruke vernehansker under installasjonen for å unngå kuttskader.
• Ved feil installasjon, manipulering av apparatet eller ukorrekt tilkobling, blir produktgarantien ugyldig.
• Sørg for at produktets strømledning ikke er tilgjengelig etter installasjon.
• Etter montering må ikke strømkabelen komme i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en skuff), og den må ikke utsettes for mekanisk belastning.
• Når produktet leveres til sluttbrukeren, må teknikeren sikre at det er riktig installert.
• Ikke koble produktet til strømnettet før frontpanelet er fullstendig installert. Ellers kan det oppstå elektrisk fare. Vær forsiktig under transport, produktet er tungt. Før du starter installasjonen, kontroller alle målene på det innebygde rommet ved å sammenligne dem med instruksjonene i denne manualen. Merk at det er mulig å justere ørene slik at de flukter med dørene på andre møbler, selv om de er høyere enn kontrollpanelet.
• Sørg for at installasjonsområdet er stabilt og solid.
• Påfør beskyttelsesfilmen, som leveres i installasjonssettet, under benkeplaten og på omgivende møbler. Denne filmen beskytter møblene mot fuktighet. Vær forsiktig når du åpner og lukker produktet.
• Feil installasjon kan føre til at produktet velter.
• Produktet må være i vater for å fungere som det skal. Ellers vil døren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.

4 Installasjonsvideo trinn for trinn

Du kan se installasjonsvideoen

Aksonometrisk visning

A

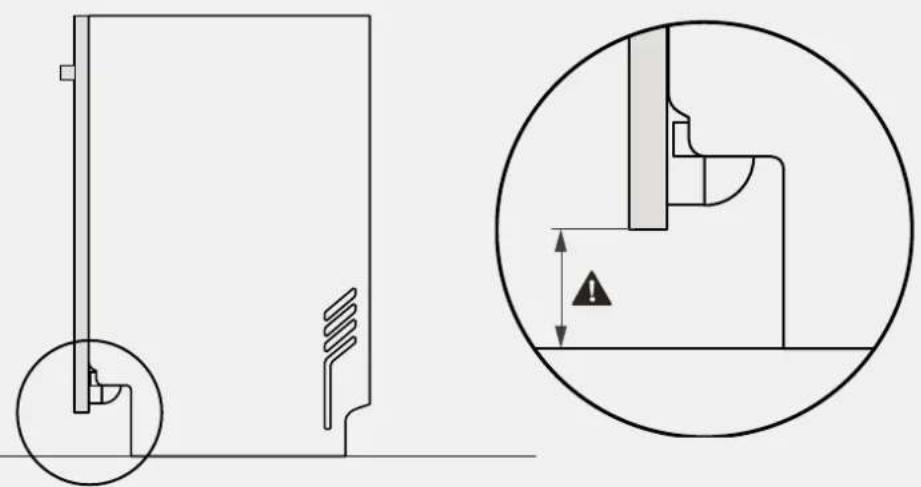

ADVARSEL: Minimum innbyggingshøyde er 818 mm; i dette tilfellet må avstanden mellom døren og gulvet være mellom 10 og 130 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), må avstanden mellom dør og gulv også øke proporsjonalt, opptil maksimalt mellom 90 og 210 mm.

7 Instruksjoner for installasjon av oppvaskmaskin

Installasjon av dampbånd 7.1

Påfør stripen under benkeplaten og på sidene av tilstøtende skap.

1.

2.

3.

7.2 Høydejustering

Vipp opp oppvaskmaskinen ved å løfte bakre del ca. 10 cm.

7.3 Justering av bakre fot

Juster høyden på bakre fot fra maskinens front som angitt.

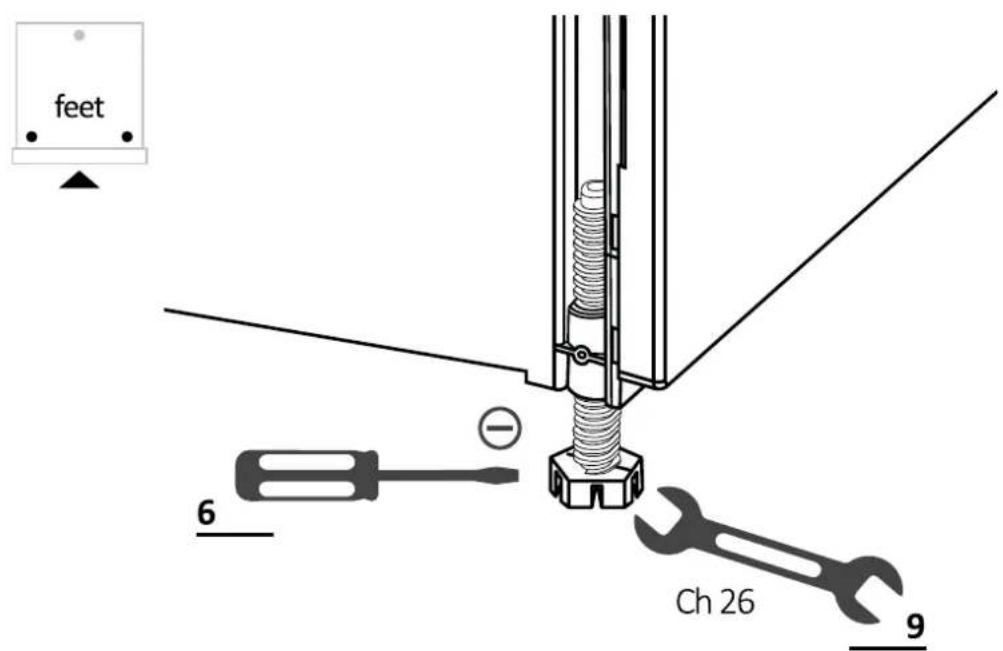

7.4 Justering av høyden på de fremre føttene

Virke direkte på de fremre føttene. Løft oppvaskmaskinen litt om nødvendig.

7.5 Vinkeljustering

Juster oppvaskmaskinen i loddrett og vannrett plan.

7.6 Innsetting i innebygd rom

Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mål og toleranser.

Festing av fremre føtter 7.7

Etter å ha kontrollert alle målene, fest de fremre føttene permanent slik at de ikke løsner over tid. Dette kan også gjøres etter at kjøkkenpanelet er montert.

7.8 Forberedelse av panelet

1.

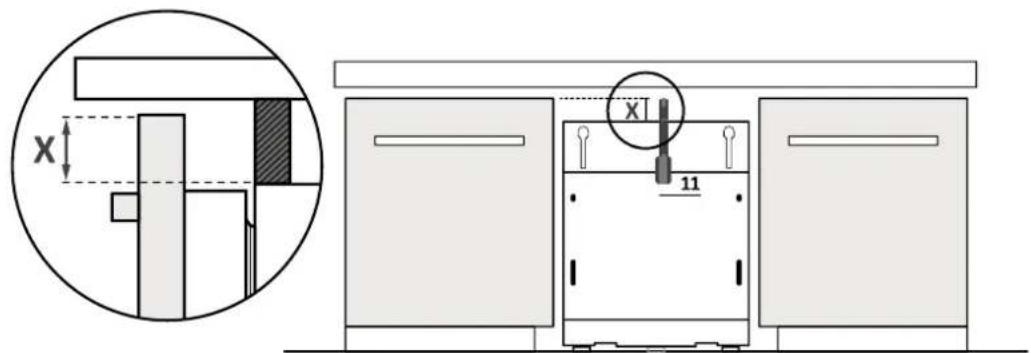

Mål avstanden mellom øvre kant av tilstøtende dører og oppvaskmaskinen;

2.

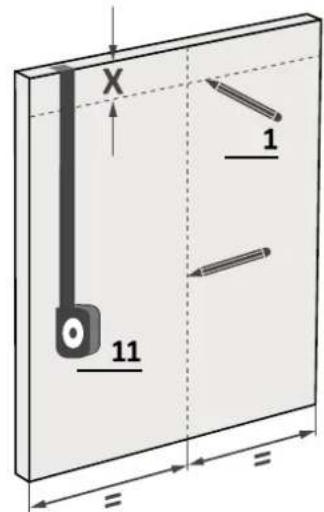

Overfør målet til kjøkkenpanelet og finn midten;

3.

7.8 Forberedelse av panelet

4.

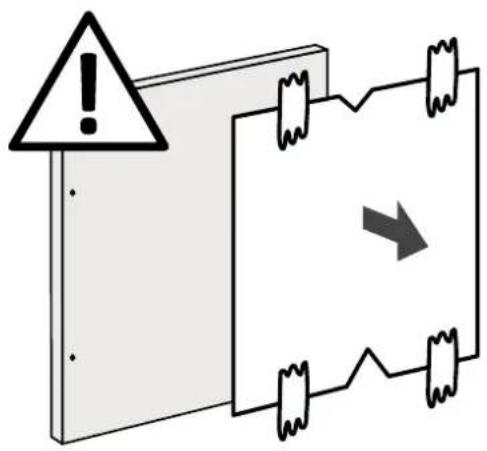

Fjern malen og monter tilbehøret.

ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av håndtaket.

7.9 Installasjon av panelet

1.

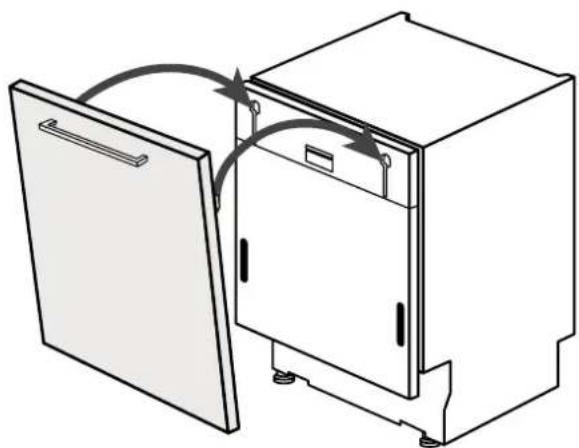

Sett de øvre pinnene inn i oppvaskmaskinens spor;

2.

Fest panelet til nederste del av oppvaskmaskinen;

3.

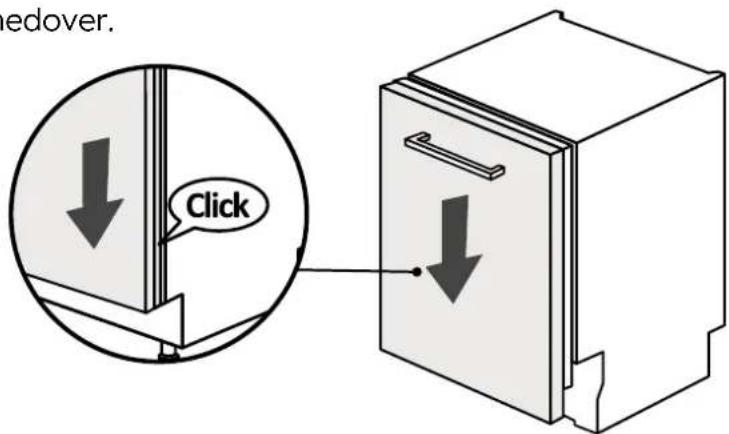

Skyv panelet nedover.

ADVARSEL: Koble oppvaskmaskinen nå til vann- og strømnettet i henhold til instruksjonene i kapittel 8.

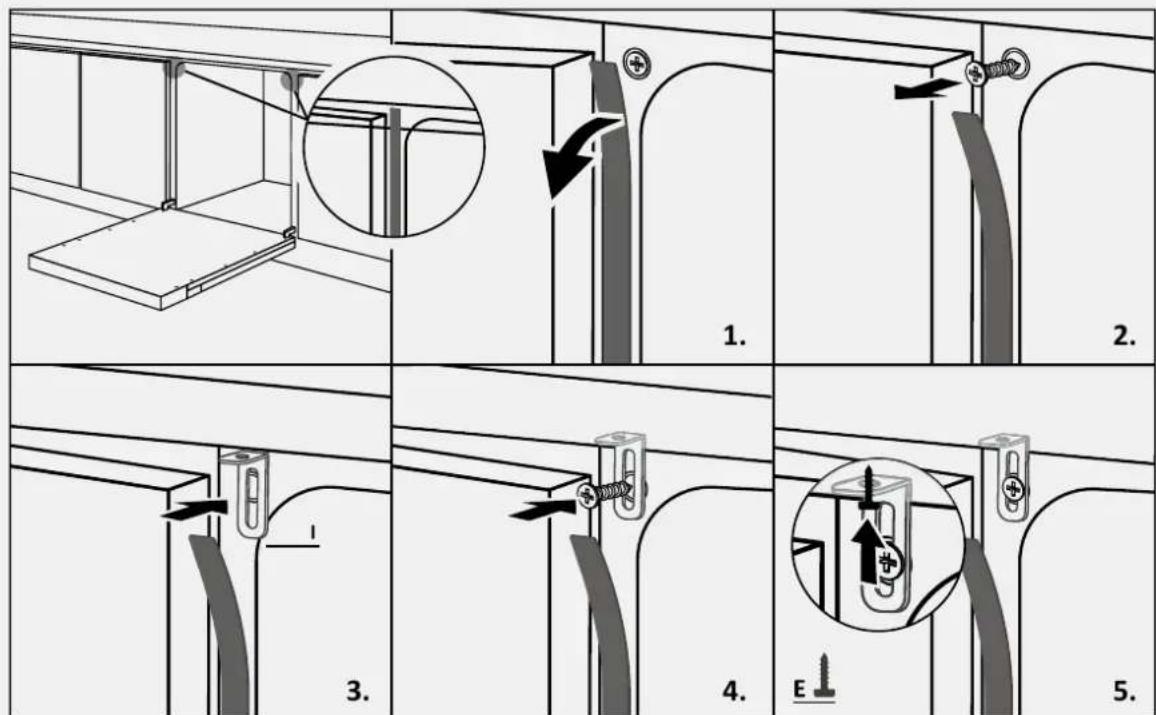

7.10 Festing av maskinen til kjøkkenet

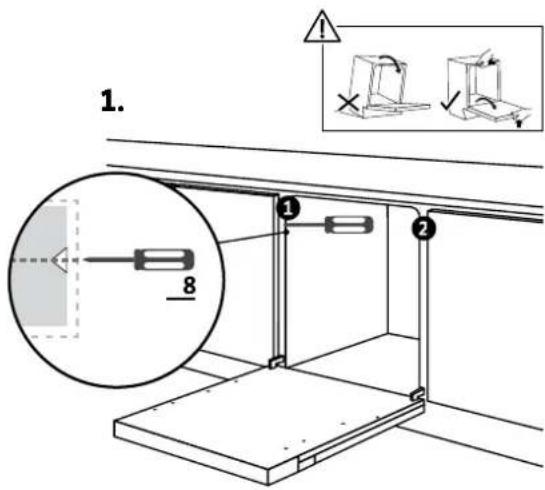

Instruksjoner for å feste oppvaskmaskinen til siden av tilstøtende skap.

ADVARSEL: Hvis du ikke kan feste oppvaskmaskinen sideveis, bruk de medfølgende brakettene og fest den til benkeplaten; vær forsiktig hvis benkeplatematerialet ikke er tre.

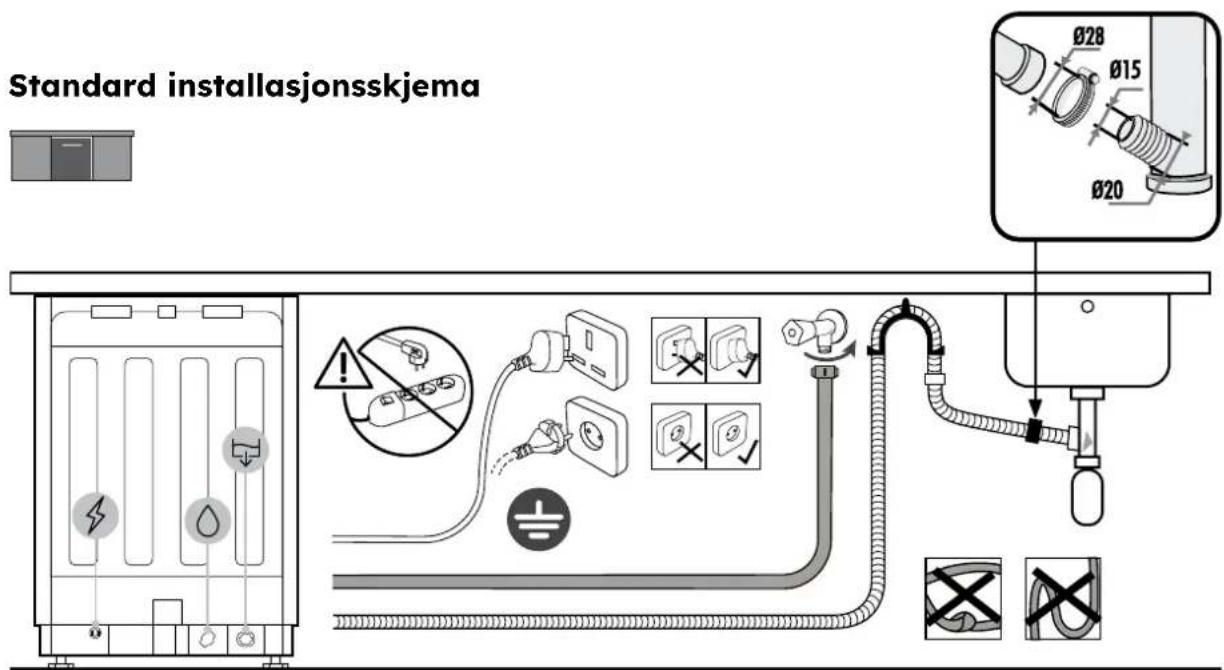

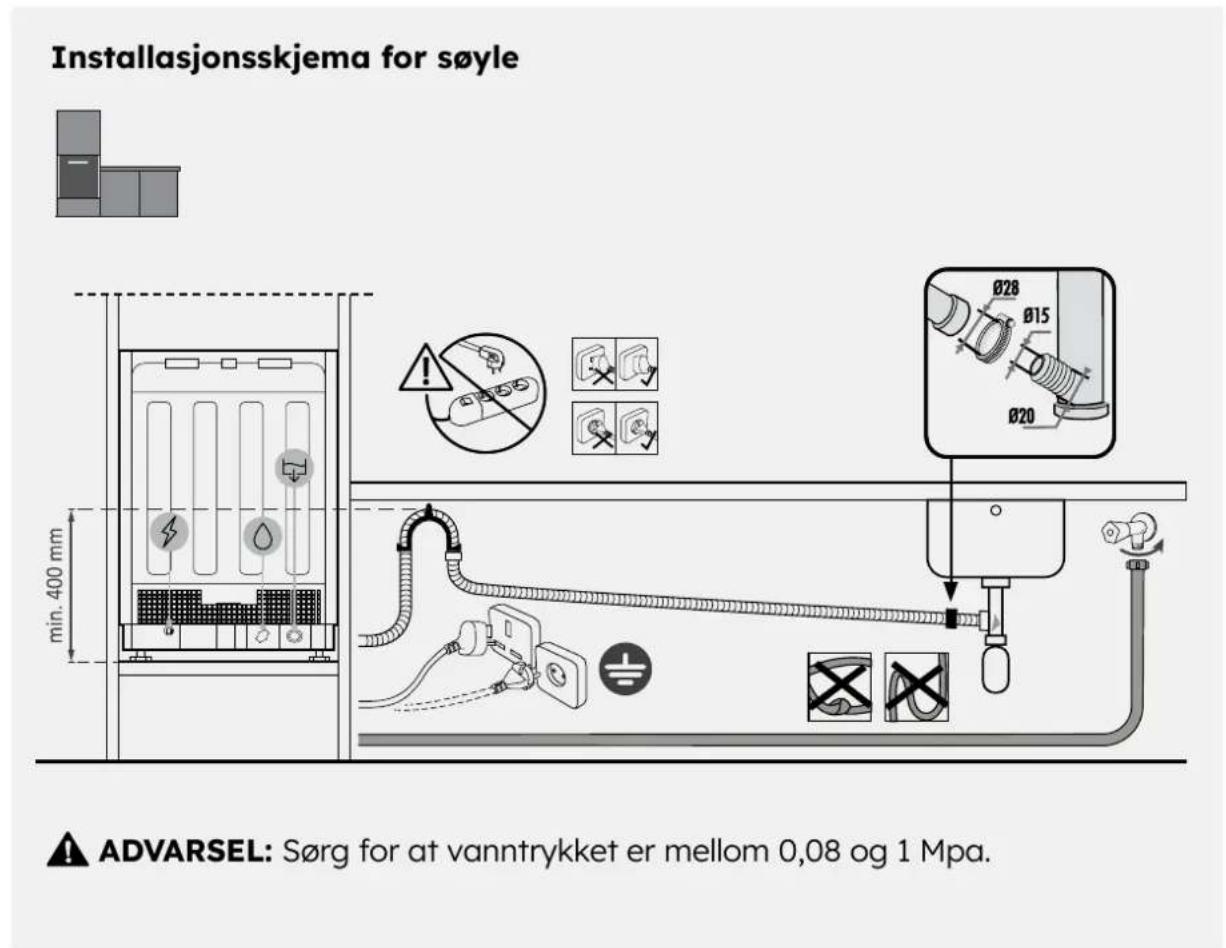

8.1 Tilkoblingsskjema

8.2 Sikkerhetsanordninger

Alle oppvaskmaskiner er utstyrt med en overflomsbeskyttelse som ved feil, når vannstanden overstiger det normale, automatisk stopper vanntilførselen og/eller tømmer overskuddet.

For mer informasjon, se brukermanualen.

Levering til brukeren

9

Asennuksen lopussa:

• Informer brukeren om de essensielle funksjonene;
• Informer brukeren om alle relevante aspekter ved sikker bruk og håndtering; Overlever til brukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring.

Etter installasjonen, fjern beskyttelsesfilmen, tapen og alt annet emballasjemateriale, og ta ut det medfølgende tilbehøret fra oppvaskmaskinens innside.

Merknad: Produktets faktiske utseende avhenger av valgt modell.

Demontering av oppvaskmaskin

10

Koble produktet fra strøm- og vannforsyningen; - Skru ut festeskruene; - Løft produktet litt og trekk det helt ut; - Dette produktet skader ikke møblene, som også kan brukes med et nytt apparat.
