Producttype	Inbouwvaatwasser
Merk	Haier
Model	XS 6B4S3FSB-80
Afmetingen (H × B × D)	818 - 898 mm × 596 mm × 550 mm (bij benadering)
Nettogewicht	Ongeveer 45 kg
Voeding	220-240 V, 50/60 Hz, 10 A
Waterdruk	0,08 - 1 MPa
Capaciteit	12 couverts (standaard schatting)
Wasprogramma's	Meerdere programma's (eco, intensief, snel, enz.)
Energieklasse	Niet gespecificeerd (waarschijnlijk klasse A+ of hoger)
Waterverbruik per cyclus	Ongeveer 10-12 L
Geluidsniveau	Ongeveer 44-48 dB(A)
Overloopbeveiliging	Ja, automatische afsluiting van de watertoevoer bij overloop
Droogsysteem	Door condensatie (standaard)
Materiaal van de kuip	Roestvrij staal (schatting)
Installatietype	Inbouw onder werkblad
Meegeleverde accessoires	Anti-dampband, bevestigingskit, boormal
Repareerbaarheid	Repareerbaarheidsindex niet meegedeeld (reserveonderdelen beschikbaar via klantendienst)

Veelgestelde vragen - XS 6B4S3FSB-80 HAIER

Wat is de minimale inbouwhoogte voor de vaatwasser Haier XS 6B4S3FSB-80?

De minimale inbouwhoogte is 818 mm. Voor een maximale hoogte van 898 mm moet de afstand tussen de deur en de vloer tussen 90 en 210 mm liggen.

Hoe stel ik de hoogte van de voeten van de vaatwasser af?

Kantel het apparaat door de achterkant ongeveer 10 cm op te tillen, stel vervolgens de stopvoet vanaf de voorkant af. Pas daarna de voorvoeten direct aan. Zorg ervoor dat het apparaat waterpas staat.

Welk type wateraansluiting is nodig?

De vaatwasser heeft een aansluiting op koud water nodig met een druk tussen 0,08 en 1 MPa. Gebruik de meegeleverde toevoerslang en volg het aansluitschema.

Kan ik de vaatwasser onder een kookplaat installeren?

Nee, het is verboden de vaatwasser onder een kookplaat te installeren. Plaats hem op een gesloten, droge en goed geventileerde plek, in de buurt van een stopcontact.

Wat is het maximaal toegestane gewicht voor het keukenpaneel?

Het keukenpaneel mag niet meer dan 9 kg wegen. Als dat het geval is, neem dan contact op met de klantenservice van Haier.

Hoe bevestig ik de vaatwasser aan de aangrenzende meubels?

Bevestig de vaatwasser zijdelings aan de aangrenzende meubels. Als dat niet mogelijk is, gebruik dan de meegeleverde beugels om hem aan het werkblad te bevestigen, en controleer of het materiaal van het werkblad geschikt is.

Heeft de vaatwasser een overloopbeveiliging?

Ja, alle vaatwassers van Haier zijn uitgerust met een overloopbeveiliging die de watertoevoer automatisch stopt of het teveel afvoert bij een storing.

Kan ik de vaatwasser zonder voorpaneel gebruiken?

Nee, het apparaat moet volledig zijn ingebouwd met het voorpaneel geïnstalleerd voordat het op het elektriciteitsnet wordt aangesloten. Gebruik zonder paneel vormt een elektrisch gevaar.

Wat te doen als de deur van de vaatwasser niet goed sluit?

Controleer eerst of het apparaat waterpas staat. Een verkeerde afstelling van de voeten kan ervoor zorgen dat de deur niet goed sluit en hete stoom lekt. Stel de voeten dienovereenkomstig af.

Hoe krijg ik de volledige gebruiksaanwijzing in het Frans?

De handleiding is gratis te downloaden als PDF op websites zoals notice-facile.com. Als de gewenste taal niet wordt aangeboden, kunt u een vertaling aanvragen via het daarvoor bestemde formulier.

GEBRUIKSAANWIJZING XS 6B4S3FSB-80 HAIER

Deze installatiegids is bestemd voor keukenproducenten die deze producten zullen integreren. Om veiligheid te garanderen en de beste resultaten te bereiken, leest u deze handleiding zorgvuldig, inclusief de veiligheidsinstructies, en bewaart u deze voor toekomstige referentie. Noteer voor installatie het serienummer, want het kan nodig zijn bij reparaties. Controleer op eventuele transportschade en raadpleeg bij twijfel een technicus voor gebruik. Bewaar altijd alle verpakkingsmaterialen buiten het bereik van kinderen.

Notitie: De kenmerken en afbeeldingen in dit document zijn louter indicatief en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Inhoudsopgave

1 Veiligheidsinstructies voor de installatie p.2-3 2 Waar de vaatwasser installeren p.3 3 Afmetingen van de vaatwasser 4 Stapsgewijze installatievideo p.6 5 Gereedschap voor installatie p.6 6 Inbouwafmetingen p.7 7 Aanwijzingen voor de installatie van de vaatwasser p.8 - 15

7.1 Installatie van de stoomband 7.2 Hoogteverstelling 7.3 Verstelling van de achterste poot 7.4 Verstelling van de hoogte van de voorpoten 7.5 Kantelverstelling 7.6 Plaatsing in het inbouwvak 7.7 Bevestiging van de voorpoten 7.8 Voorbereiding van het paneel 7.9 Installatie van het paneel 7.10 Bevestiging van de machine aan de keuken

8 Aansluiting op water- en elektriciteitsnet p.16-17

8.1 Aansluitschema 8.2 Beveiligingsapparaten

9 Levering aan de gebruiker p.17 10 Demonteren van de vaatwasser p.17

Lees deze instructies voordat u met de installatie van het product begint. Uw veiligheid is erg belangrijk voor ons. Lees deze informatie zorgvuldig door voordat u het product gebruikt.

• De installatie moet worden uitgevoerd door een gekwalificeerde technicus die bekend is met en zich houdt aan de geldende wetgeving in het installatieland en de instructies van de fabrikant;
• Als hulp van de fabrikant nodig is om storingen als gevolg van een onjuiste installatie op te lossen, valt deze hulp niet onder de garantie;
• Verwijder het verpakkingsmateriaal voordat u het apparaat in gebruik neemt;
• Controleer na het uitpakken van het product of het niet beschadigd is en neem bij problemen contact op met het servicecentrum voordat u doorgaat met de installatie en sluit het niet aan op het elektriciteitsnet;
• Een beschadigd product kan kortsluiting, elektrische schokken, brandgevaar en andere gevaren veroorzaken;
• Controleer of de verpakking accessoires of bijbehorende materialen bevat (zakjes met schroeven, documenten, brochures, enz.) en verwijder en bewaar deze indien nodig;
• Onjuiste installatie kan schade of letsel veroorzaken aan mensen, dieren of eigendommen. De fabrikant kan niet aansprakelijk worden gesteld voor dergelijke schade of letsel;
• Veilig gebruik wordt alleen gegarandeerd als de installatie correct is uitgevoerd volgens deze instructies. Bij schade door onjuiste montage ligt de verantwoordelijkheid bij de installateur;
• Tijdens de installatie mag het apparaat niet op het elektriciteitsnet zijn aangesloten;
• Het wordt aanbevolen om tijdens de installatie beschermende handschoenen te dragen om snijwonden te voorkomen;
• Bij onjuiste installatie, knoeien met het apparaat of een niet-conforme aansluiting vervalt de productgarantie;
• Zorg ervoor dat de stroomkabel van het product na de inbouw niet toegankelijk is;
• Na montage mag de voedingskabel geen contact maken met bewegende delen van keukenonderdelen (bijv. een lade) en mag hij niet worden blootgesteld aan mechanische belasting;
• Bij de levering van het product aan de eindgebruiker moet de technicus ervoor zorgen dat het correct is geïnstalleerd;
• Sluit het product niet aan op het elektriciteitsnet voordat het frontpaneel volledig is geïnstalleerd. Anders kan er een elektrisch gevaar ontstaan;
• Wees voorzichtig tijdens het transport, het product is zwaar;
• Controleer vóór de installatie alle afmetingen van het inbouwvak door deze te vergelijken met de instructies in deze handleiding. Houd er rekening mee dat het mogelijk is om de deur uit te lijnen met de deuren van andere meubels, zelfs als deze hoger is dan het bedieningspaneel;
• Zorg ervoor dat het installatiegebied stabiel en stevig is;
• Breng de beschermfolie aan, meegeleverd in de installatieset, onder het werkblad en op het omliggende meubilair. Deze folie beschermt het meubilair tegen vocht;
• Wees voorzichtig bij het openen en sluiten van het product;
• Onjuiste installatie kan ertoe leiden dat het product omvalt;
• Het product moet waterpas staan om goed te functioneren. Anders sluit de deur niet goed, wat leidt tot ontsnapping van hete stoom.

Waar de vaatwasser te installeren

2

• Installeer en gebruik dit product in een gesloten, overdekte, droge en goed geventileerde omgeving;
• Installeer het product niet in open ruimtes die blootstaan aan weersinvloeden;
• Monteer het product in de buurt van een stopcontact;
• Gebruik het product alleen als het in een inbouwruimte is geplaatst, anders bestaat er kans op verwondingen en brandwonden;
• Installeer de vaatwasser niet onder een kookplaat;
• Installeer het product niet in de buurt van warmtebronnen (radiatoren, kachels, enz.);
• Plaats het product niet op tapijten of vergelijkbare oppervlakken;
• Plaats het product op een schone, vlakke en stevige ondergrond.

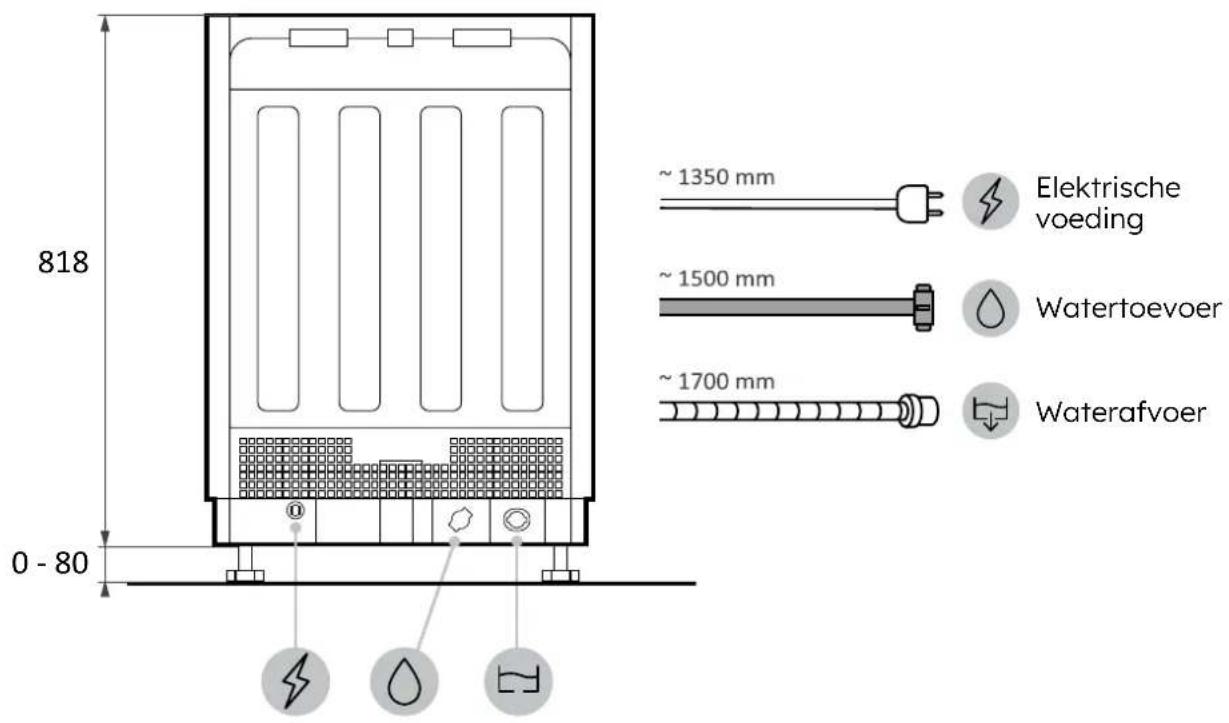

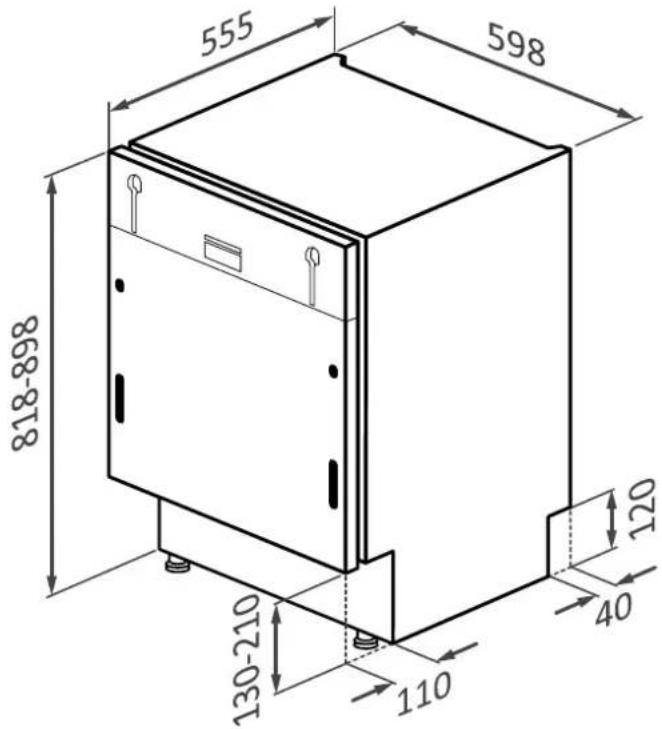

Afmetingen in mm

Vooraanzicht in axonometrisch perspectief van het product

Vooraanzicht in axonometrisch perspectief met keukendeur

LET OP: als het keukenpaneel zwaarder is dan 9 kg, neem dan contact op met de klantenservice.

Afmetingen in mm

Achteraanzicht

Zijaanzicht

4 Stapsgewijze installatievideo

U kunt de installatievideo van het product bekijken door de QR-code te scannen:

of door op de volgende link te klikken: link

5 Installatiegereedschap

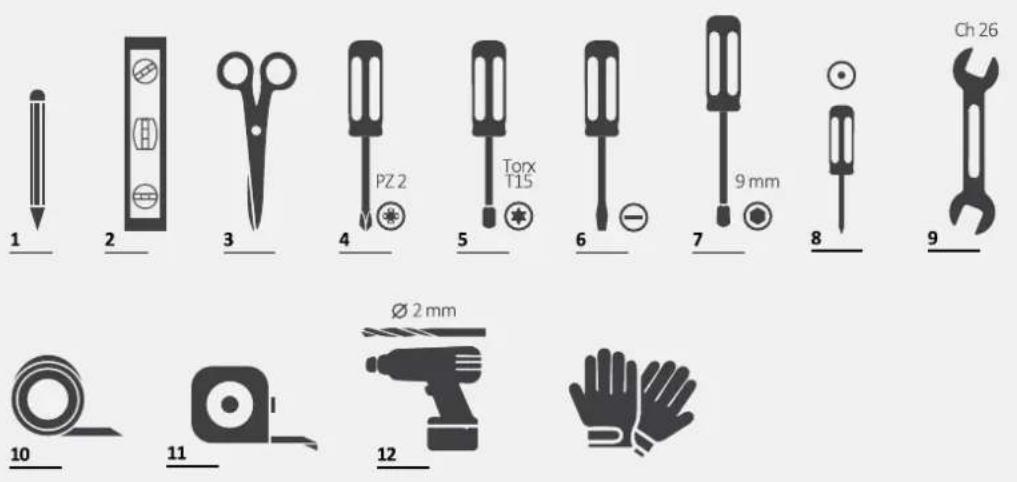

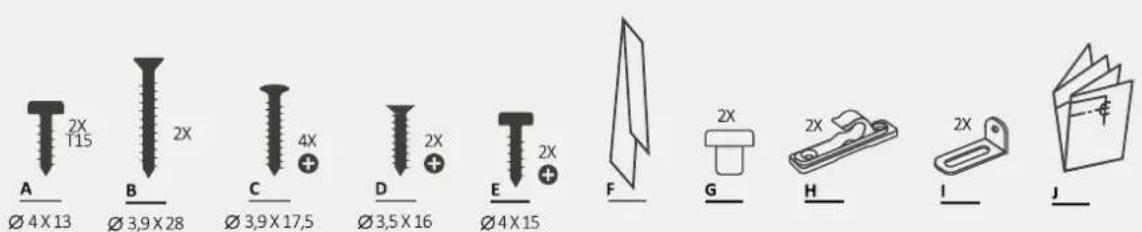

Benodigde gereedschappen

Gereedschap meegeleverd met het product

Afmetingen in mm

Axonometrisch aanzicht

A

LET OP: De minimale nishoogte is 818 mm; in dit geval moet de afstand tussen de deur en de vloer tussen 10 en 130 mm zijn. Als de vaatwasser wordt verhoogd (max. 898 mm), moet ook de afstand tussen deur en vloer evenredig toenemen, tot een maximum tussen 90 en 210 mm.

Installatie van de stoombeveiligingsstrip 7.1

Breng de strip aan onder het aanrecht en aan de zijkanten van de aangrenzende kasten.

1.

2.

3.

7.2 Hoogteverstelling

Kantel de vaatwasser door de achterkant ongeveer 10 cm op te tillen.

7.3 Verstelling van de achterste poot

Stel de hoogte van de achterste poot in vanaf de voorkant van de machine zoals aangegeven.

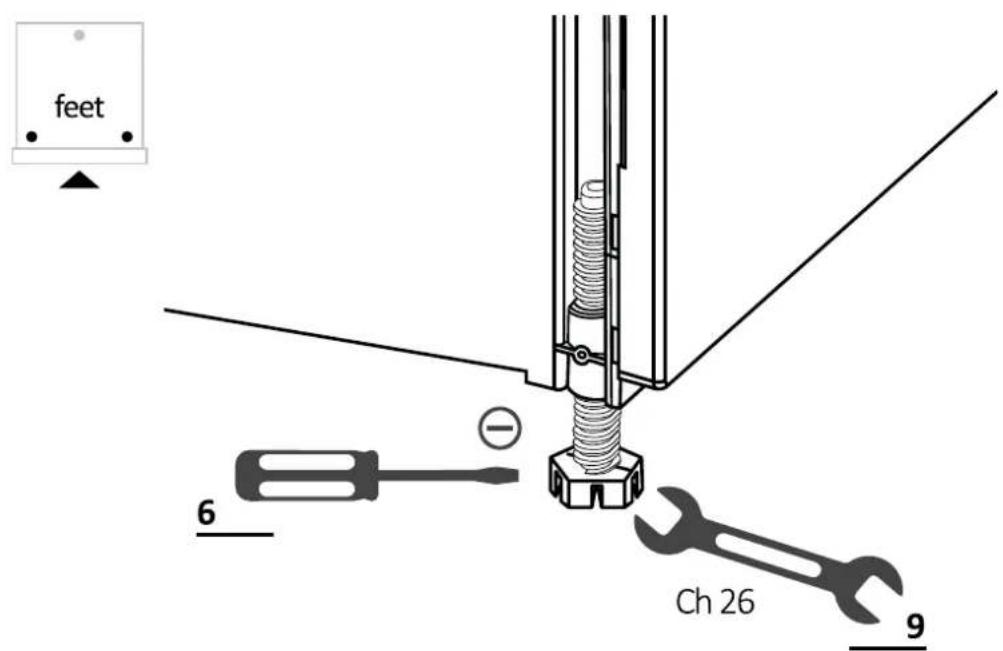

7.4 Hoogteverstelling van de voorpoten

Handel direct op de voorpoten. Til indien nodig de vaatwasser een beetje op.

7.5 Kantelverstelling

Stel de vaatwasser waterpas af ten opzichte van het verticale en horizontale vlak.

7.6 Plaatsing in de inbouwruimte

Plaats de vaatwasser in de inbouwruimte en controleer afmetingen en toleranties.

Bevestiging van de voorste poten 7.7

Nadat alle afmetingen zijn gecontroleerd, de voorste poten definitief vastzetten zodat ze na verloop van tijd niet loskomen. Deze handeling kan ook worden uitgevoerd nadat het keukenpaneel is geplaatst.

7.8 Voorbereiding van het paneel

1.

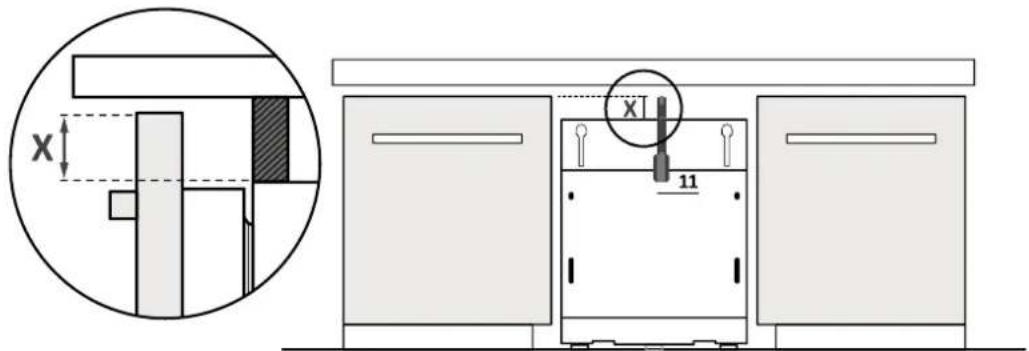

Meet de afstand tussen de bovenrand van de aangrenzende deuren en de vaatwasser;

2.

Breng de maat over op het keukenpaneel en bepaal het midden;

3.

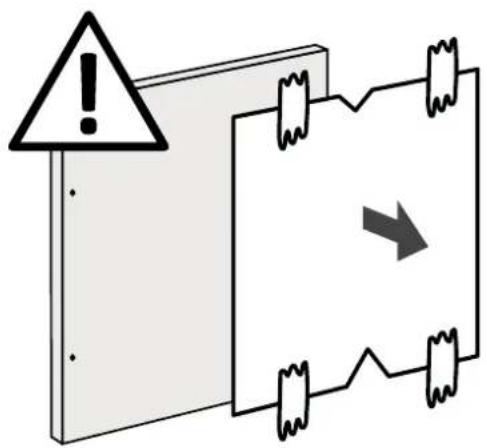

Breng de boormal aan en volg de meegeleverde instructies;

7.8 Voorbereiding van het paneel

4.

Verwijder de mal en plaats de accessoires.

LET OP: Zorg ervoor dat de schroefkoppen niet uitsteken aan de achterzijde van het paneel bij het installeren van de handgreep.

7.9 Installatie van het paneel

1.

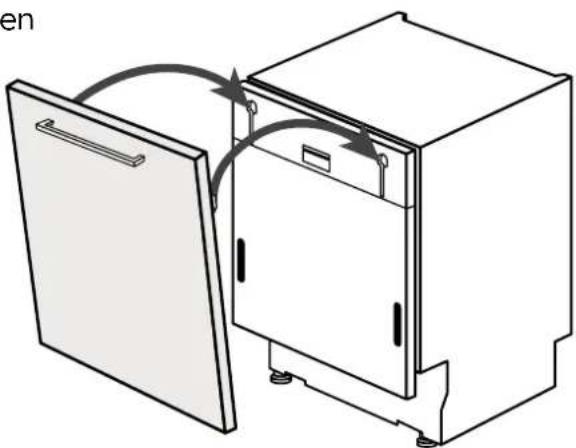

Steek de bovenste pinnen in de gleuven van de vaatwasser;

2.

Bevestig het paneel aan de onderkant van de vaatwasser;

3.

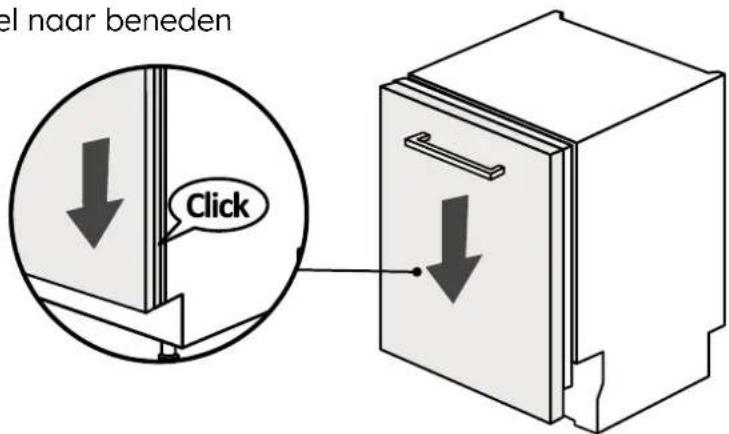

Duw het paneel naar beneden.

LET OP: Sluit de vaatwasser nu aan op het water- en elektriciteitsnet, volgens de instructies in hoofdstuk 8.

7.10 Bevestiging van de machine aan de keuken

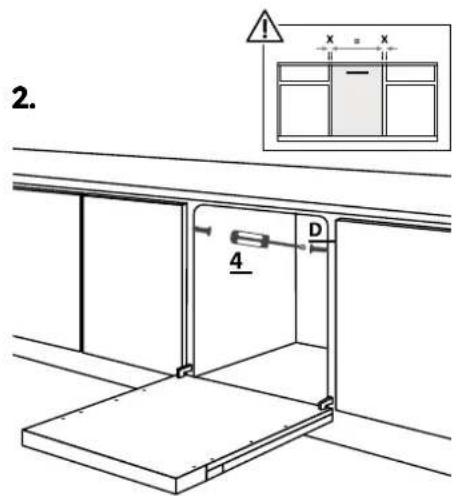

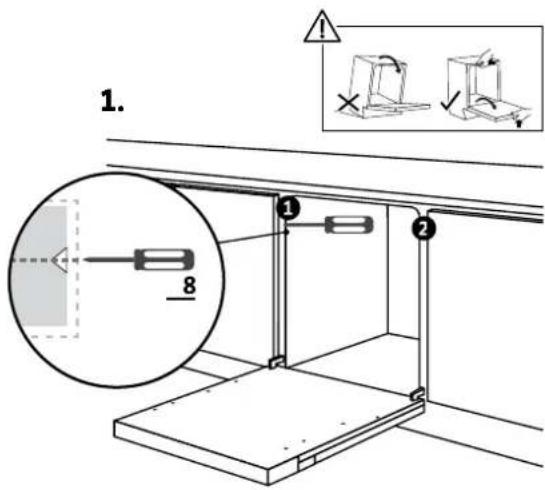

Instructies voor het bevestigen van de vaatwasser aan de zijkant van aangrenzende kasten.

WAARSCHUWING: Als u de vaatwasser niet lateraal kunt bevestigen, gebruik dan de meegeleverde beugels en bevestig hem aan het werkblad; wees voorzichtig als het werkbladmateriaal geen hout is.

8 Aansluiting op het water- en elektriciteitsnet

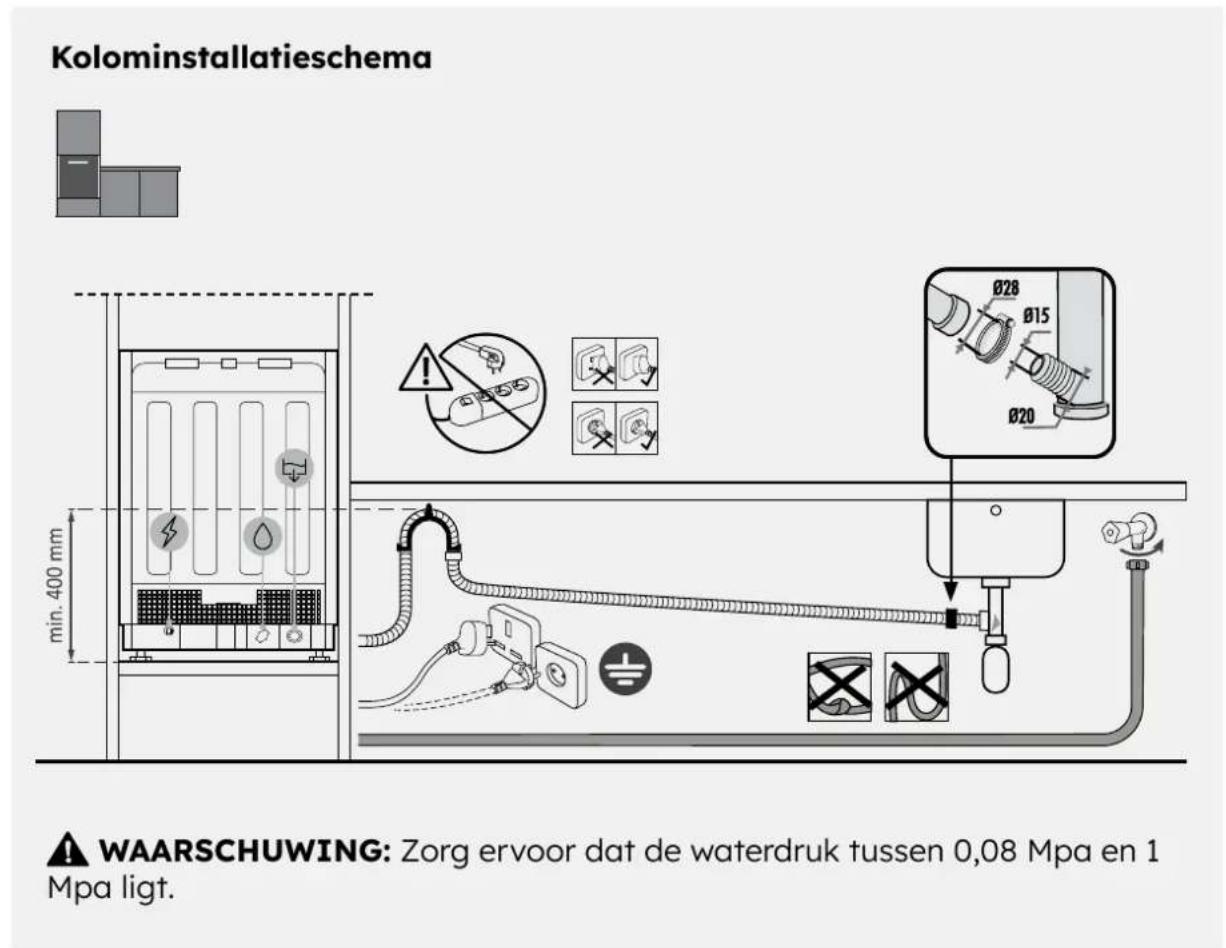

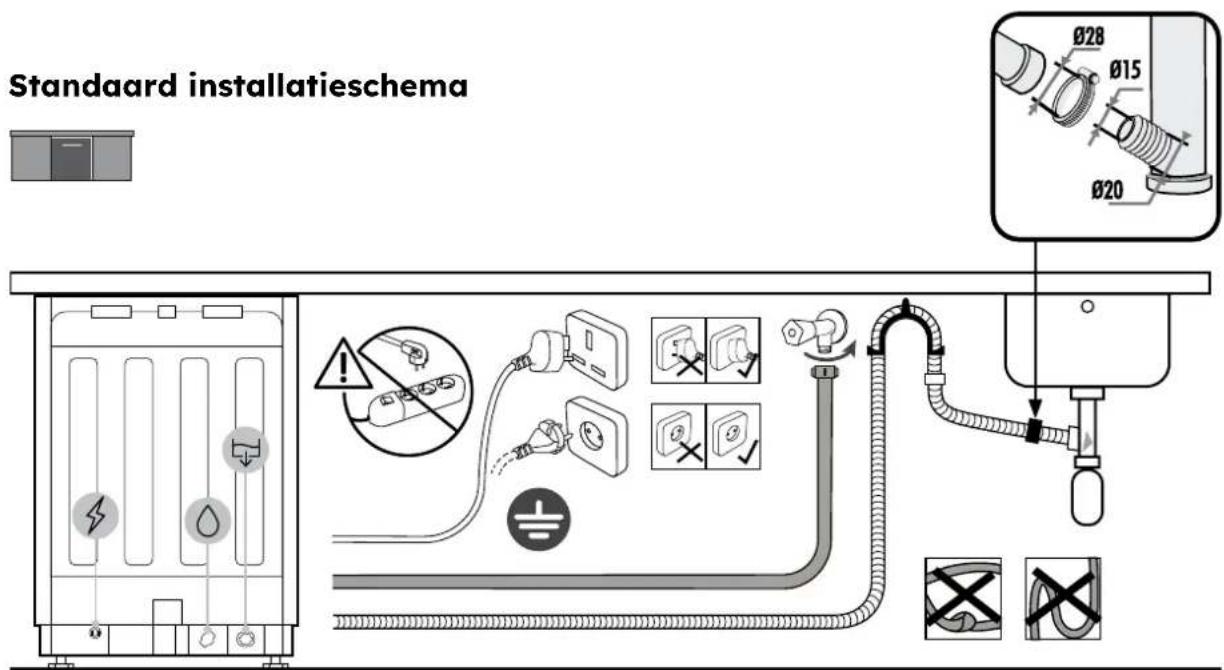

8.1 Aansluitschema

8.2 Beveiligingsvoorzieningen

Alle vaatwassers zijn voorzien van een overstroombeveiliging die, wanneer het waterpeil door een storing te hoog wordt, automatisch de watertoevoer stopt en/of het overtollige water afvoert.

Raadpleeg de gebruikershandleiding voor meer informatie.

Levering aan de gebruiker

Aan het einde van de installatie:

• Informeer de gebruiker over de essentiële functies;
• Informeer de gebruiker over alle relevante aspecten van veilig gebruik en hantering;
• Lever de accessoires en gebruiks- en montagehandleidingen aan de gebruiker om zorgvuldig te bewaren.

Verwijder aan het einde van de installatie de beschermfolie, tape en al het andere verpakkingsmateriaal en haal de meegeleverde accessoires uit de vaatwasser.

Notitie: Het daadwerkelijke uiterlijk van het product is afhankelijk van het gekozen model.

Demonteren van de vaatwasser

• Koppel het product los van het elektriciteits- en waternet;
• Schroef de bevestigingsschroeven los;
• Til het product een beetje op en haal het volledig eruit;
• Dit product beschadigt het meubel niet, dat ook met een nieuw apparaat gebruikt kan worden.
