XS 6B4S3FSB-80 - Diskmaskin HAIER - Gratis bruksanvisning och manual

Produkttyp	Inbyggd diskmaskin
Märke	Haier
Modell	XS 6B4S3FSB-80
Mått (H × B × D)	818 - 898 mm × 596 mm × 550 mm (ungefär)
Netto vikt	Cirka 45 kg
Elektrisk anslutning	220-240 V, 50/60 Hz, 10 A
Vattentryck	0,08 - 1 MPa
Kapacitet	12 kuvert (standard uppskattning)
Tvättprogram	Flera program (eko, intensiv, snabb, etc.)
Energiklass	Ej specificerad (troligen klass A+ eller högre)
Vattenförbrukning per cykel	Cirka 10-12 L
Ljudnivå	Cirka 44-48 dB(A)
Överflödesskydd	Ja, automatisk avstängning av vattentillförsel vid överflöde
Torksystem	Kondensation (standard)
Tankmaterial	Rostfritt stål (uppskattning)
Installationstyp	Inbyggd under bänkskiva
Medföljande tillbehör	Ångskyddslist, monteringssats, borrmall
Reparerbarhet	Reparerbarhetsindex ej meddelat (reservdelar tillgängliga via service)

Vanliga frågor - XS 6B4S3FSB-80 HAIER

Vilken är den minsta inbyggnadshöjden för diskmaskinen Haier XS 6B4S3FSB-80?

Den minsta inbyggnadshöjden är 818 mm. För en maximal höjd på 898 mm måste avståndet mellan luckan och golvet vara mellan 90 och 210 mm.

Hur justerar man höjden på diskmaskinens fötter?

Luta apparaten genom att lyfta baksidan cirka 10 cm, justera sedan bakre foten framifrån. Därefter justeras framfötterna direkt. Se till att apparaten är i våg.

Vilken typ av vattenanslutning krävs?

Diskmaskinen kräver anslutning till kallvatten med ett tryck mellan 0,08 och 1 MPa. Använd medföljande inloppsslang och följ anslutningsschemat.

Kan jag installera diskmaskinen under en häll?

Nej, det är förbjudet att installera diskmaskinen under en häll. Placera den i en sluten, torr och väl ventilerad plats, nära ett eluttag.

Vilken är den maximalt tillåtna vikten för kökspanelen?

Kökspanelen får inte överstiga 9 kg. Om så är fallet, kontakta Haiers kundtjänst.

Hur fäster man diskmaskinen i intilliggande skåp?

Fäst diskmaskinen i sidled till intilliggande skåp. Om det inte är möjligt, använd medföljande fästen för att fästa den i bänkskivan, kontrollera att bänkskivans material är lämpligt.

Har diskmaskinen ett överflödesskydd?

Ja, alla Haier diskmaskiner är utrustade med ett överflödesskydd som automatiskt stoppar vattentillförseln eller avleder överskottet vid ett fel.

Kan jag använda diskmaskinen utan frontpanel?

Nej, apparaten måste vara helt inbyggd med frontpanelen installerad innan den ansluts till elnätet. Användning utan panel innebär elektrisk fara.

Vad gör jag om diskmaskinens lucka inte stängs ordentligt?

Kontrollera först att apparaten är i våg. Felaktig justering av fötterna kan hindra luckan från att stängas ordentligt och orsaka läckage av varm ånga. Justera fötterna därefter.

Hur får jag den fullständiga bruksanvisningen på svenska?

Bruksanvisningen finns som gratis nedladdning i PDF-format på sajter som bruksanvisning.se. Om önskat språk inte finns kan du begära översättning via det avsedda formuläret.

BRUKSANVISNING XS 6B4S3FSB-80 HAIER

Denna installationsmanual är avsedd för köksinstallatörer som kommer att integrera dessa produkter. För att säkerställa säkerhet och uppnå bästa resultat, läs denna manual noggrant, inklusive säkerhetsinstruktionerna, och behåll den för framtida referens. Innan du går vidare med installationen, notera serienumret, eftersom det kan behövas vid reparationer. Kontrollera eventuella skador under transport och rådfråga en tekniker vid tvekan innan användning. Förvara alltid allt förpackningsmaterial utom räckhåll för barn.

Notering: Egenskaperna och bilderna i detta dokument är endast vägledande och kan ändras utan föregående meddelande.

Innehållsförteckning

1 Säkerhetsvarningar för installation p.2-3

2 Var ska diskmaskinen installeras p.3

3 Mått på diskmaskinen

4 Installationsvideo steg för steg p.6

6 Inbyggnadsmått p.7

7 Anvisningar för installation av diskmaskinen p.8 - 15

7.1 Installation av ångbandet 7.2 Höjdjustering 7.3 Justering av bakre benet 7.4 Justering av höjden på de främre benen 7.5 Vinkeljustering 7.6 Införande i det inbyggda facket 7.7 Fästning av de främre benen 7.8 Förberedelse av panelen 7.9 Installation av panelen 7.10 Fästning av maskinen i köket

8 Anslutning till vatten- och elnät p.16-17

8.1 Anslutningsdiagram 8.2 Säkerhetsanordningar 9 Leverans till användaren p.17 10 Demontering av diskmaskinen p.17

Läs dessa instruktioner innan du börjar installationen av produkten. Din säkerhet är mycket viktig för oss. Läs denna information noggrant innan du använder produkten.

• Installationen måste utföras av en kvalificerad tekniker som känner till och följer lagarna i installationslandet samt tillverkarens instruktioner;
• Om tillverkarens hjälp krävs för att åtgärda fel till följd av felaktig installation täcks inte detta av garantin;
• Ta bort förpackningsmaterialet innan du använder apparaten.
• Efter uppackning, kontrollera att produkten inte är skadad. Vid problem, kontakta servicecentret innan installation och koppla inte in den till elnätet.
• En skadad produkt kan orsaka kortslutning, elektriska stötar, brandfara och andra faror.
• Kontrollera om förpackningen innehåller tillbehör eller medföljande material (påsar med skruvar, dokument, broschyrer etc.) och ta bort och spara dem om det behövs.
• Felaktig installation kan orsaka skador eller personskador på människor, djur eller egendom. Tillverkaren ansvarar inte för sådana skador.
• Säker användning garanteras endast om installationen har utförts korrekt enligt dessa instruktioner. Vid skador orsakade av felaktig montering är installatören ansvarig.
• Under installationen får apparaten inte vara ansluten till elnätet.
• Det rekommenderas att bära skyddshandskar under installationen för att undvika skärskador.
• Vid felaktig installation, manipulering av apparaten eller icke-överensstämmande anslutning upphör produktgarantin att gälla.
• Säkerställ att produktens strömkabel inte är åtkomlig efter installation.
• Efter installationen får nätkabeln inte komma i kontakt med rörliga delar av kökskomponenterna (t.ex. en låda) och inte utsättas för mekanisk påfrestning.
• Vid leverans av produkten till slutanvändaren måste tekniker säkerställa att den är korrekt installerad.
• Anslut inte produkten till elnätet förrän frontpanelen är helt installerad. Annars kan det finnas en elektrisk fara.
• Var försiktig under transporten, produkten är tung.
• Innan du påbörjar installationen, kontrollera alla mått på det inbyggda utrymmet genom att jämföra dem med instruktionerna i denna manual. Observera att det är möjligt att justera dörren så att den linjerar med andra möbeldörrar, även om den är högre än kontrollpanelen.
• Se till att installationsområdet är stabilt och fast. Applicera skyddsfilmen som medföljer installationssatsen under bänkskivan och på omgivande möbler. Filmen skyddar möblerna mot fukt.
• Var försiktig när du öppnar och stänger produkten.
• Felaktig installation kan få produkten att välta.
• Produkten måste vara i nivå för att fungera korrekt, annars stängs inte dörren ordentligt och varm ånga kan läcka ut.

Var ska diskmaskinen installeras

2

• Installera och använd denna produkt i en sluten, täckt, torr och välventilerad miljö.
• Installera inte produkten i öppna utrymmen som är utsatta för väder och vind.
• Installera produkten nära ett eluttag.
• Använd produkten endast om den är installerad i en inbyggd nisch, annars finns risk för skador och brännskador.
• Installera inte diskmaskinen under en spishäll.
• Installera inte produkten nära värmekällor (radiatorer, spisar, etc.).
• Placera inte produkten på mattor eller liknande ytor.
• Placera produkten på en ren, jämn och stabil yta.

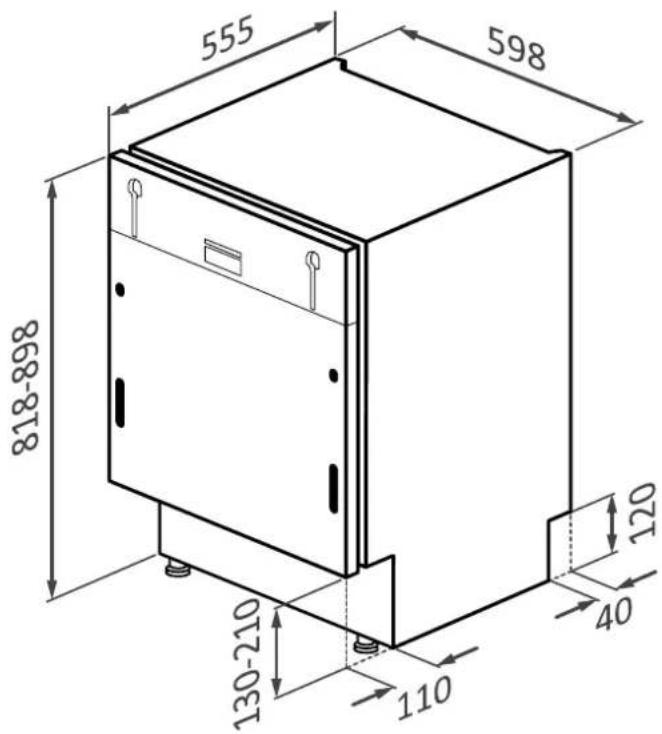

Mått mm

Produktens främre axonometriska vy

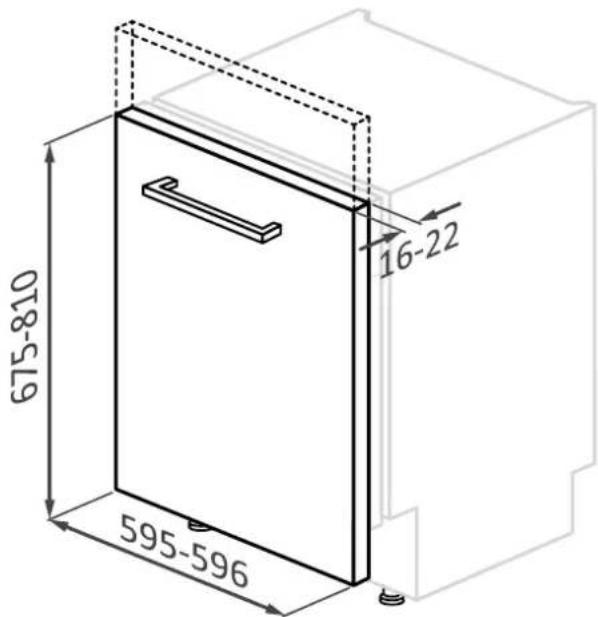

Produktens främre axonometriska vy med kökslucka

VARNING: om kokspanelen väger mer än 9 kg, kontakta kundtjänst.

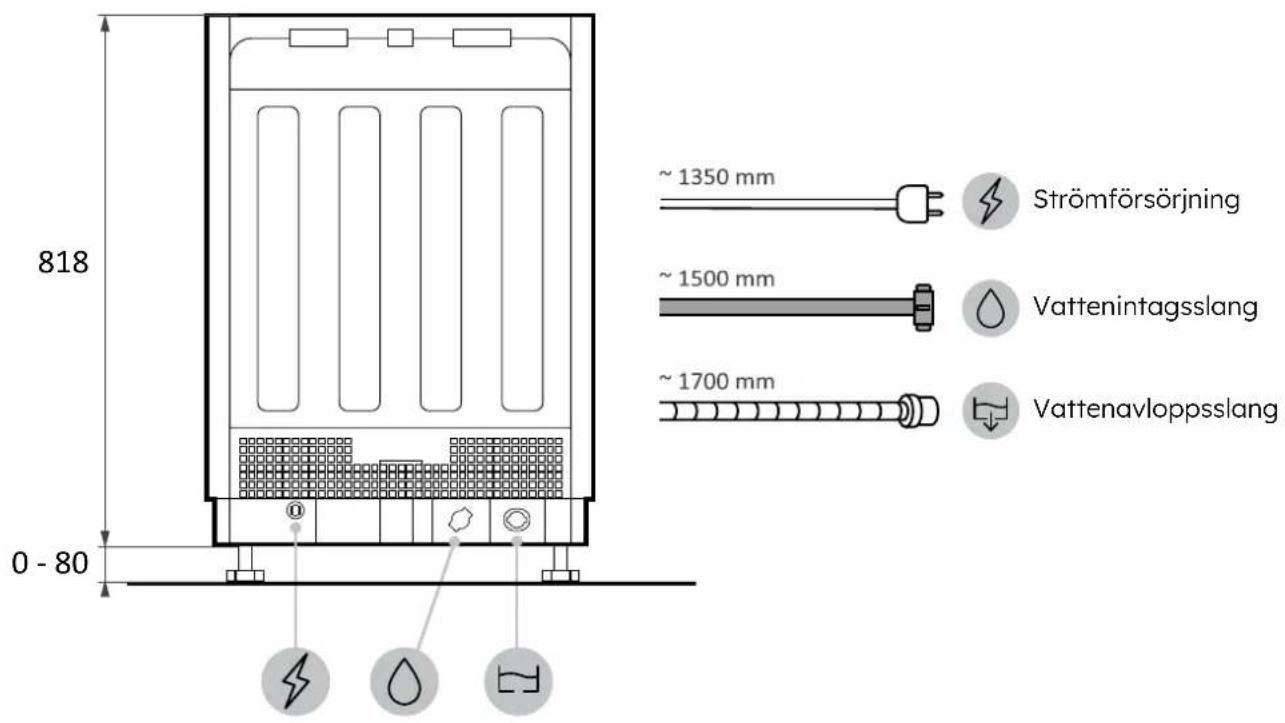

Mått mm

Bakre vy

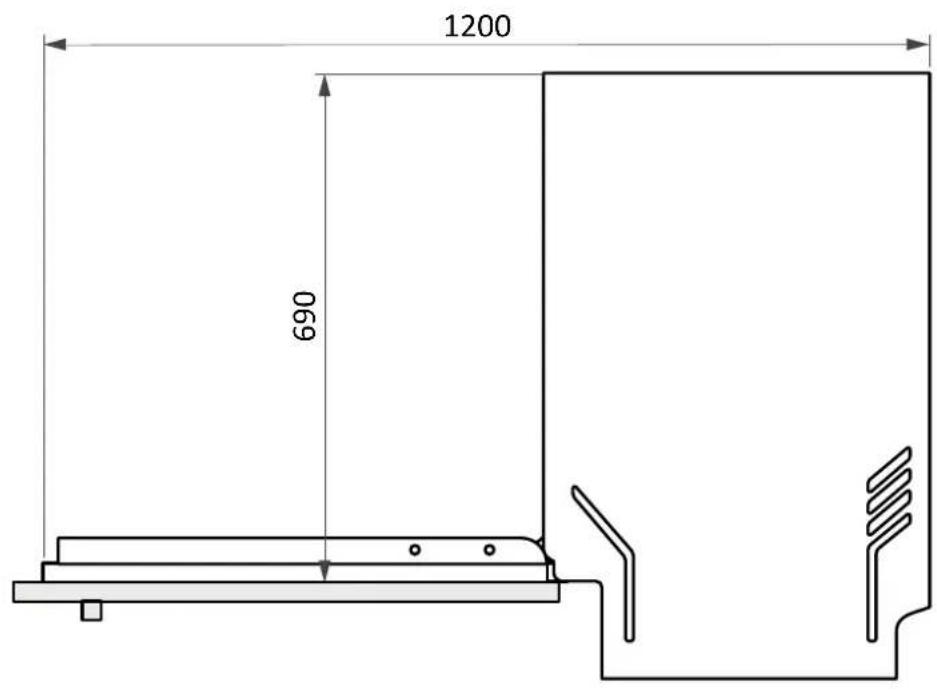

Sidovy

4 Installationsvideo steg för steg

Du kan titta på installationsvideon för produkten genom att skanna QR-koden.

eller genom att klicka på följande

5 Verktyg för installation

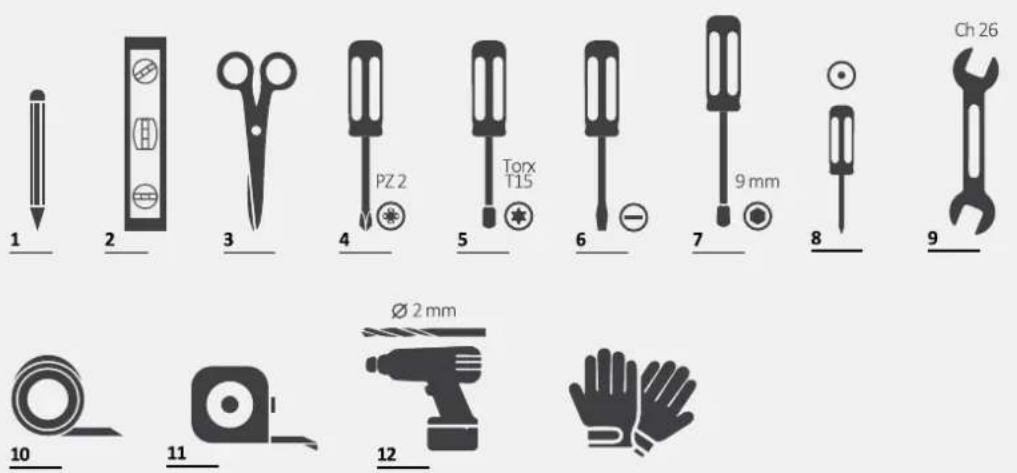

Nödvändiga verktyg

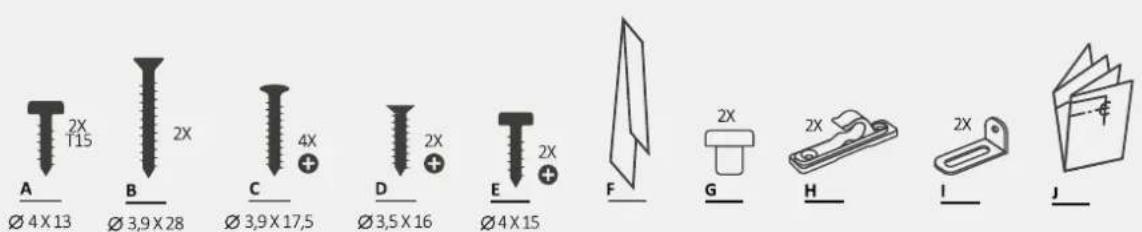

Verktyg som medföljer produkten

Mått mm Axonometrisk vy

A

A VARNING: Den minsta inbyggnadshöjden är 818 mm; i detta fall måste avståndet mellan dörren och golvet vara mellan 10 och 130 mm. Om diskmaskinen höjs (max. 898 mm) måste även avståndet mellan dörren och golvet öka proportionellt, upp till att maximum mellan 90 och 210 mm.

7 Anvisningar för installation av diskmaskinen

Installation av ångbandet 7.1

Applicera listen under bänkskivan och på sidorna av intilliggande skåp.

1.

2.

3.

7.2 Höjdjustering

Luta diskmaskinen genom att lyfta den bakre delen cirka 10 cm.

Justera höjden på det bakre benet från maskinens framsida enligt anvisningarna.

7.4 Justering av höjden på de främre benen

Agera direkt på de främre benen. Lyft diskmaskinen något om det behövs.

7.5 Vinkeljustering

Justera diskmaskinen i lodrät och vågrät riktning.

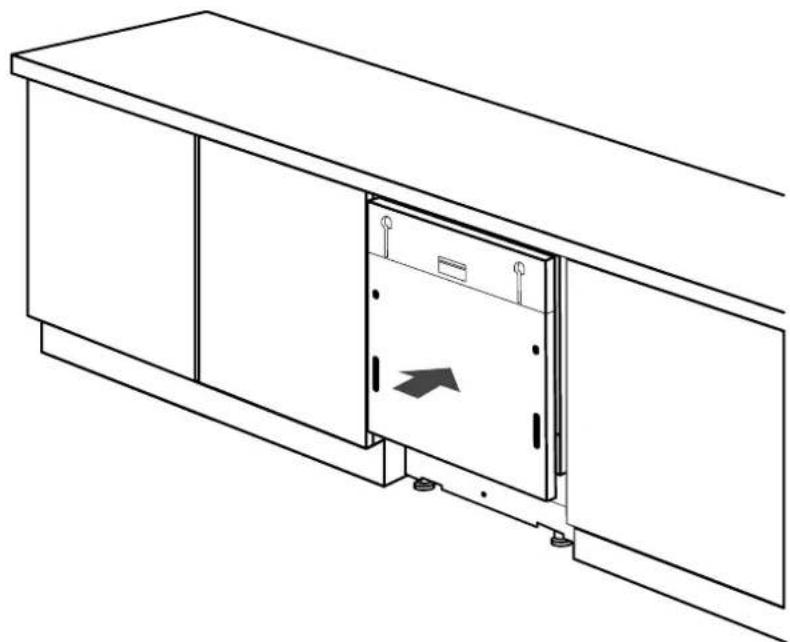

7.6 Införande i det inbyggda paketet

Sätt in diskmaskinen i inbyggnadsutrymmet och kontrollera mått och toleranser.

7.7 Fästning av de främre benen

Efter att ha kontrollerat alla mått, fäst de främre benen permanent så att de inte lossnar med tiden. Detta kan även göras efter att kökspanelen har monterats.

7 Anvisningar för installation av diskmaskinen

7.8 Förberedelse av panelen

1.

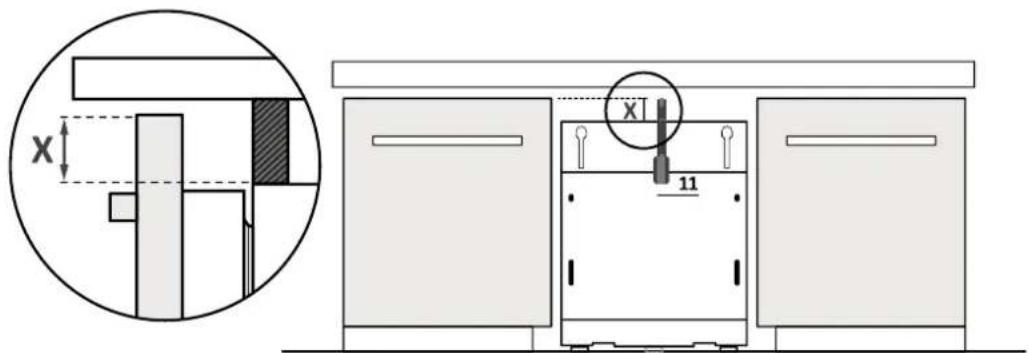

Mät avståndet mellan den övre kanten på angränsande dörrar och diskmaskinen;

2.

Överför måttet till kökspanelen och markera mitten;

3.

Applicera borrmallen och följ de medföljande instruktionerna;

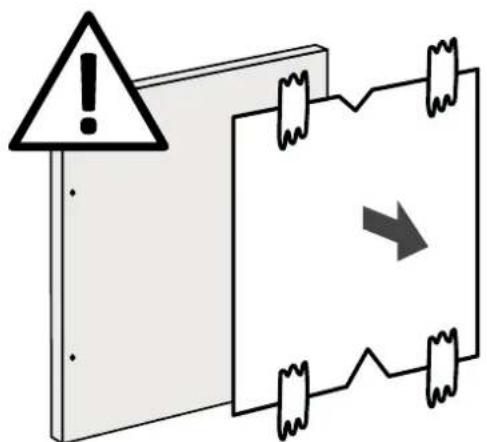

7.8 Förberedelse av panelen

4.

Ta bort mallen och montera tillbehören.

OBS: Undvik att skruvskall sticker ut på panelens baksida vid montering av handtaget.

Sätt in de övre stiften i diskmaskinens spår;

2.

Fäst panelen på diskmaskinens nedre del;

3.

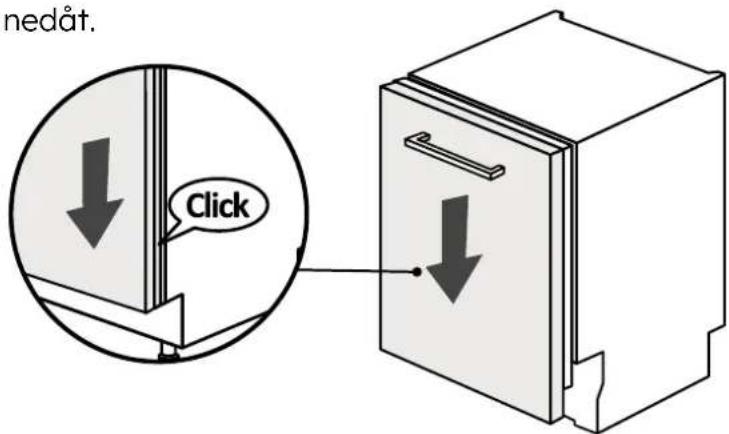

Tryck panelen nedåt.

riangle OBS: Anslut diskmaskinen nu till vatten- och elnätet enligt instruktionerna i kapitel 8.

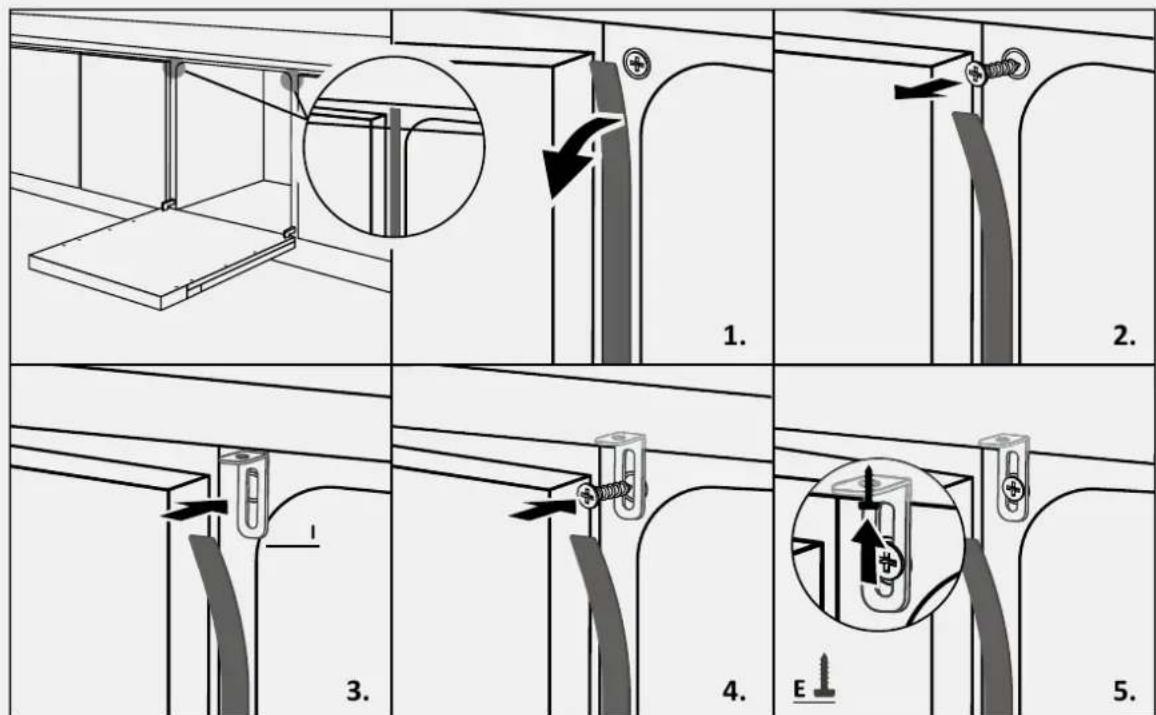

7.10 Fästning av maskinen i köket

Instruktioner för att fästa diskmaskinen på sidan av intilliggande skåp.

VARNING: Om du inte kan fästa diskmaskinen från sidan, använd de medföljande fästena och säkra den vid bänkskivan; var försiktig om bänkskivans material inte är trä.

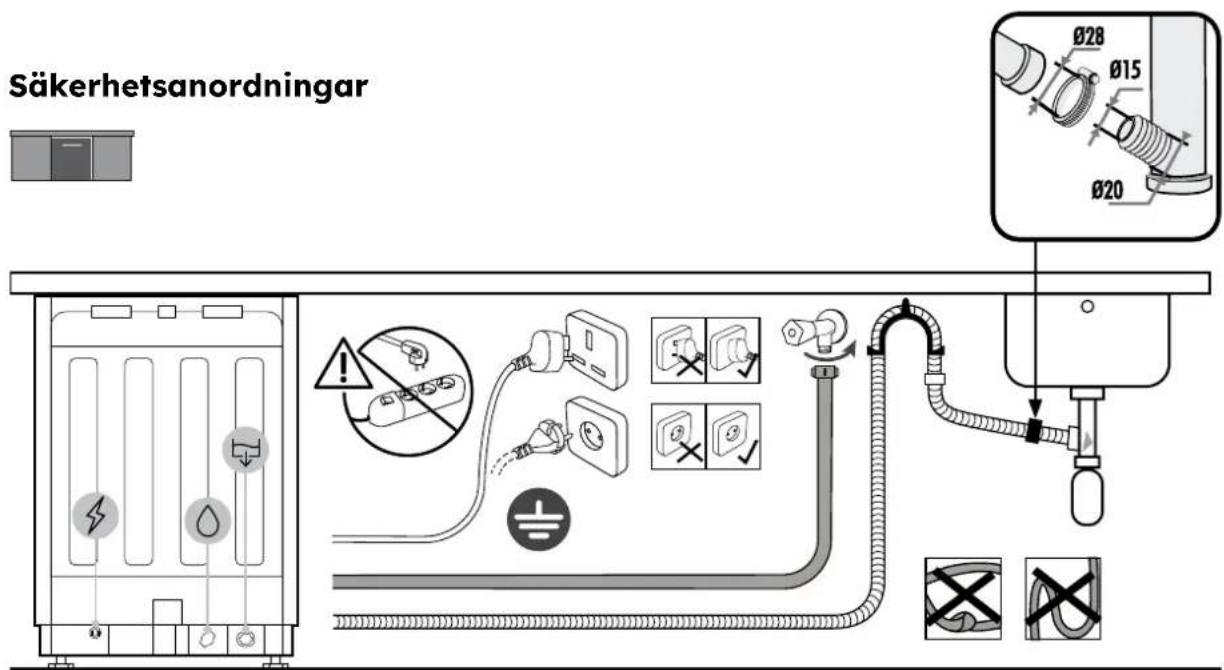

8.1 Anslutningsdiagram

Installationsschema för pelarmontage VARNING: Se till att vattentrycket är mellan 0,08 och 1 MPa.

8.2 Säkerhetsanordningar

Alla diskmaskiner är utrustade med ett överflynadsskydd som vid fel automatiskt stoppar vattenflödet och/eller dränerar överskottet om vattennivån överskrids.

För ytterligare information, se Användarhandboken.

Leverans till användaren

9

Vid slutet av installationen:

• Informera användaren om de väsentliga funktionerna;
• Informera användaren om alla relevanta aspekter för säker användning och hantering;
• Lämna tillbehören och bruks- och monteringsanvisningarna till användaren för noggrann förvaring.

När installationen är klar, ta bort skyddsfilmen, tejpen och allt annat förpackningsmaterial och ta ut de medföljande tillbehören från diskmaskinen.

Notering: Produktens faktiska utseende beror på den valda modellen.

• Koppla bort produkten från el- och vattennätet;
• Skruva loss fästskruvarna;
• Lyft produkten något och dra ut den helt;
• Denna produkt skadar inte möbeln, som även kan användas med en ny apparat.

Haier

I PnIMtKA. XapaKtepeNctyKn zobrazhennya, shcho mistyatsya v tsomu dokumenti, navedeni lyshe dlya dovidky i mozhut buty zmineni bez poperedzhennya.

PokaZhchyk

1 Zauvazhennya shchodo tekhniky bezpeky pid chas vstanovlennya stor.2-3 2 Ye vstanovyty posudomyynu mashynu stor.3 3 Rozmiry posudomyynoyi mashyny stor.4-5 4 Okremi vydy zi vstanovlennyam stor.6 5 Instruktsiyi dlya vstanovlennya stor.6 6 Rozmiry dlya vbudovanoho vstanovlennya stor.7 7 Instruktsiyi zi vstanovlennya posudomyynoyi mashyny stor.8-15

7.1 Nanesennya prozakhysnoyi plivky 7.2 Rehulyuvannya po vysoti 7.3 Rehulyuvannya zanadto nyz'kykh nizhok 7.4 Rehulyuvannya vysoty perednikh nizhok 7.5 Rehulyuvannya nakhylyu 7.6 Vstanovlennya u vidpovidne prystosuvannya 7.7 Fiksatsiya perednikh nizhok 7.8 Pidhotovka paneley 7.9 Vstanovlennya paneley 7.10 Kripylennya myyky na kukhni

8 Pidklyuchennya do vodoprovidnoyi i elektrychnoyi merezh stor. 16-17

8.1 Skhema pidklyuchennya 8.2 Prystriy bezpeky

9 Postavka korystuvachevi stor. 17 10 Demontazh posudomyynoyi mashyny stor. 17

Dotrymuytesya instruktsiy, persh nizh rozpochaty vstanovlennya vyrobu. Vasha bezpeka duzhe vazhlyva dlya nas. Uvazhno prochytayte tsyu informatsiyu pered vykorystannyam vyrobu.

• Vstanovlennya maye vykonuvaty kvalifikovanyy tekhnichnyy spetsialist, klyuchenyy znaty ta dotrymuvatysya chynnoho zakonodavstva krayiny ta vstanovlennya ta instruktsiy vyrobnyka. -Yakshcho dlya usunennya neispravnostey, shcho vynykly vnaslidok nepravylnoho vstanovlennya, potribne obsluhovuvannya vyrobnykom, take obsluhovuvannya ne pokryvayetsya harantiyeyu. Vydalitʹ pakuvalʹnyy material pered vykorystannyam pryladu.
• Pizlya rozpakovuvannya vyrobu perevirte yoho tsilisnistʹ i, u razi vynyknennya problem, zvernitʹsya do servisnoho tsentru, persh nizh prodovzhuvaty vstanovlennya, i ne pidklyuchayte yoho do dzherela zhyvlennya.
• Poshkodzhenyy vyrib mozhe sprychynyty korotke zamkannya, urazhennya elektrychnym strumom, pozhezhu inshi nebezpeky.
• Perevirte upakovku na nayavnistʹ pryladu abo suprovidnykh materialiv (konteyneriv z hvyntamy, dokumentiv, broshury) i, takozh tak, vylitʹ yikh i zberezhitʹ.
• Nepravylʹne vstanovlennya mozhe pryzvesty do travmuvannya lyudey, tvaryn abo mayna. Vyrobnyk ne nese vidpovidalʹnosti za taku shkodu chy travmy.
• Bezpechne vykorystannya harantuyetʹsya za umov pravylʹnoho vstanovlennya vidpovidno do tsykh instruktsiy. U razi poshkodzhennya vnaslidok nepravylʹnoho vstanovlennya, vidpovidalʹnistʹ nese osoba, yaka vstanovyla vyrib. -Pid chas vstanovlennya prylad ne povynen buty pidklyuchenyy do elektromerezhi.
• Rekomenduyetʹsya vykorystovuvaty zakhysni rukavychky pid chas vstanovlennya, shchob unyknuty poriziv.
• Vid felaktig installation, anslutning till apparaten och felaktig användning upphör garantin för produkten att gälla.
• Det rekommenderas att efter att kabeln har anslutits, testa att den är oåtkomlig. - Efter att kabeln har dragits får den inte röra vid rörliga delar eller heta komponenter (som ugnens väggar) och får inte utsättas för mekanisk belastning.
• Vid leverans av produkten till slutanvändaren måste en teknisk specialist övertyga sig om att installationen är korrekt. Anslut inte produkten till elnätet förrän installationen är helt klar. I annat fall kan det uppstå risk för elektrisk stöt.
• Var försiktig vid transport, produkten är tung.
• Innan installationen påbörjas, kontrollera alla mått på byggnadsinstallationen och jämför dem med instruktionerna som finns i förpackningen. Observera att dörren med dörrarna och deras möbler kan öppnas även om de överstiger kontrollpanelens höjd.
• Det rekommenderas att installationen görs på en stabil plats.
• Fäst skyddsplåten som ingår i installationssatsen på väggen och på sidan av möbeln. Denna plåt skyddar möbeln från fukt.
• Var försiktig vid öppning och stängning av produkten.
• Felaktig installation kan leda till att produkten inte fungerar.
• För att produkten ska fungera korrekt måste den vara i våg, annars kan dörrarna stängas felaktigt, vilket leder till att garantin upphör att gälla.

Installera inte diskmaskinen

• Installera och använd produkten i ett slutet, torrt och väl ventilerat utrymme. Installera inte produkten i öppna utrymmen som utsätts för väder och vind. Installera produkten nära ett eluttag. Använd produkten endast i ett jordat uttag, annars riskerar du skada och brand. Installera inte diskmaskinen under en arbetsyta. Installera inte produkten nära värmekällor (element, spisar). Ställ inte produkten på en matta eller liknande yta.
• Placera produkten på en plan, jämn och stabil yta.

3 Mått på diskmaskinen

Mått (mm)

Axonometrisk vy framifrån

Axonometrisk vy bakifrån med dörrar

VARNING: Om dörren väger mer än 9 kg, kontakta kundtjänst.

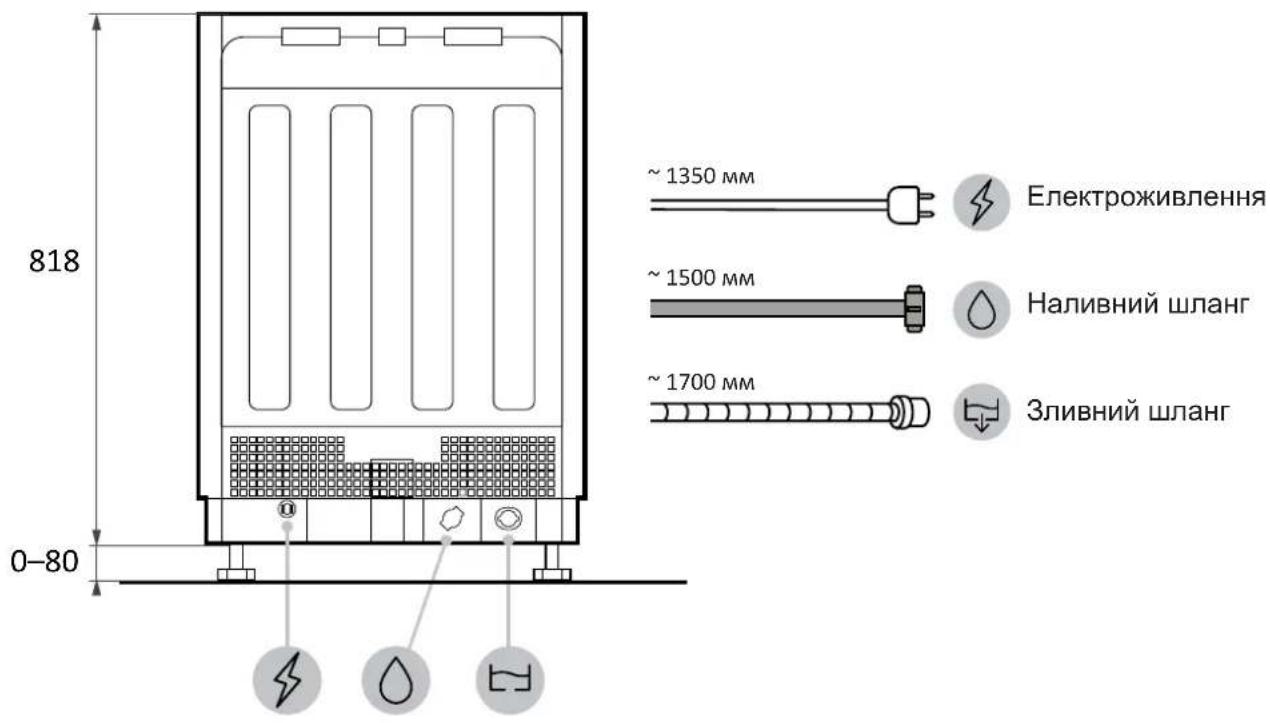

Mått (mm)

Vy framifrån

Vy från sidan

4 Steg för videoinstallation
