XS 6B4S3FSB-80 - Lava-louças HAIER - Manual de utilização gratuito

Tipo de produto	Lava-louças embutível
Marca	Haier
Modelo	XS 6B4S3FSB-80
Dimensões (A × L × P)	818 - 898 mm × 596 mm × 550 mm (aproximado)
Peso líquido	Aproximadamente 45 kg
Alimentação elétrica	220-240 V, 50/60 Hz, 10 A
Pressão da água	0,08 - 1 MPa
Capacidade	12 talheres (estimativa padrão)
Programas de lavagem	Vários programas (eco, intensivo, rápido, etc.)
Classe energética	Não especificado (classe A+ ou superior provável)
Consumo de água por ciclo	Aproximadamente 10-12 L
Nível sonoro	Aproximadamente 44-48 dB(A)
Segurança anti-transbordamento	Sim, parada automática do fornecimento de água em caso de transbordamento
Sistema de secagem	Por condensação (padrão)
Material da cuba	Aço inoxidável (estimativa)
Tipo de instalação	Embutível sob bancada
Acessórios fornecidos	Fita anti-vapor, kit de fixação, gabarito de perfuração
Reparabilidade	Índice de reparabilidade não informado (peças sobressalentes disponíveis via SAC)

Perguntas frequentes - XS 6B4S3FSB-80 HAIER

Qual é a altura mínima de embutimento para a lava-louças Haier XS 6B4S3FSB-80?

A altura mínima de embutimento é de 818 mm. Para uma altura máxima de 898 mm, a distância entre a porta e o chão deve estar entre 90 e 210 mm.

Como ajustar a altura dos pés da lava-louças?

Incline o aparelho levantando a traseira cerca de 10 cm, em seguida ajuste o pé traseiro pela frente. Depois, ajuste os pés dianteiros diretamente. Certifique-se de que o aparelho está nivelado.

Qual tipo de conexão de água é necessária?

A lava-louças necessita de uma conexão de água fria com pressão entre 0,08 e 1 MPa. Use a mangueira de entrada fornecida e siga o esquema de conexão.

Posso instalar a lava-louças sob uma placa de cozimento?

Não, é proibido instalar a lava-louças sob uma placa de cozimento. Coloque-a em um local fechado, seco e bem ventilado, próximo a uma tomada elétrica.

Qual é o peso máximo permitido para o painel de cozinha?

O painel de cozinha não deve exceder 9 kg. Se for o caso, entre em contato com o serviço de atendimento ao cliente Haier.

Como fixar a lava-louças aos móveis adjacentes?

Fixe a lava-louças lateralmente aos móveis adjacentes. Se não for possível, use os suportes fornecidos para fixá-la à bancada, verificando se o material da bancada é adequado.

A lava-louças tem proteção anti-transbordamento?

Sim, todas as lava-louças Haier são equipadas com um dispositivo de segurança anti-transbordamento que interrompe automaticamente o fornecimento de água ou drena o excesso em caso de mau funcionamento.

Posso usar a lava-louças sem o painel frontal?

Não, o aparelho deve estar totalmente embutido com o painel frontal instalado antes de conectá-lo à rede elétrica. O uso sem o painel apresenta perigo elétrico.

O que fazer se a porta da lava-louças não fechar corretamente?

Verifique primeiro se o aparelho está nivelado. Um ajuste incorreto dos pés pode impedir o fechamento correto da porta e causar vazamento de vapor quente. Ajuste os pés conforme necessário.

Como obter o manual de instruções completo em português?

O manual está disponível para download gratuito em PDF em sites como notice-facile.com. Se o idioma desejado não for oferecido, você pode solicitar uma tradução através do formulário previsto.

MANUAL DE UTILIZADOR XS 6B4S3FSB-80 HAIER

É possível visionar

Este manual de instalação destina-se aos fabricantes de cozinhas que integrarão estes produtos. Para garantir a segurança e obter os melhores resultados, leia atentamente este manual, incluindo as instruções de segurança, e conserve-o para referência futura. Antes de prosseguir com a instalação, anote o número de série, pois poderá ser necessário em caso de reparações. Verifique se há danos durante o transporte e consulte um técnico em caso de dúvida antes da utilização. Mantenha sempre todo o material de embalagem fora do alcance de crianças.

NOTA: As características e imagens contidas neste documento são meramente indicativas e podem ser alteradas sem aviso prévio.

Índice

1 Avisos de segurança para a instalação p.2-3 2 Onde instalar a máquina de lavar louça p.3 3 Dimensões da máquina de lavar louça p.4-5 4 Vídeo de instalação passo a passo p.6 5 Ferramentas para instalação p.6 6 Dimensões de encastre p.7 7 Indicações relativas à instalação da máquina de lavar louça p.8 - 15

7.1 Instalação da faixa de vapor 7.2 Ajuste de altura 7.3 Ajuste do pé Trudeau 7.4 Ajuste da altura dos pés frontais 7.5 Ajuste de inclinação 7.6 Inserção no compartimento embutido 7.7 Fixação dos pés frontais 7.8 Preparação do painel 7.9 Instalação do painel 7.10 Fixação da máquina à cozinha

8 Ligação à rede de água e elétrica p.16-17

Leia estas instruções antes de iniciar a instalação do produto. A sua segurança é muito importante para nós. Leia atentamente estas informações antes de utilizar o produto.

• A instalação deve ser realizada por um técnico qualificado que conheça e respeite as leis em vigor no país de instalação e as instruções do fabricante;
• Se for necessária a assistência do fabricante para corrigir falhas resultantes de uma instalação incorreta, esta assistência não está coberta pela garantia;
• Remova o material de embalagem antes de colocar o aparelho em funcionamento;
• Após desembalar o produto, verifique se não está danificado e, em caso de problemas, contacte o centro de assistência antes de prosseguir com a instalação e não o ligue à corrente elétrica;
• Um produto danificado pode causar curto-circuito, choque elétrico, princípio de incêndio e outros perigos;
• Verifique se a embalagem contém acessórios ou materiais adicionais (sacos com parafusos, documentos, folhetos, etc.) e, se for o caso, remova-os e guarde-os;
• Uma instalação incorreta pode causar danos ou ferimentos a pessoas, animais ou bens. O fabricante não pode ser responsabilizado por tais danos ou ferimentos;
• A utilização segura é garantida se a instalação tiver sido realizada corretamente de acordo com estas instruções. Em caso de danos devido a montagem incorreta, a responsabilidade é de quem instalou o produto;
• Durante a instalação, o eletrodoméstico não deve estar ligado à rede elétrica;
• Recomenda-se o uso de luvas de proteção durante a instalação para evitar lesões por corte;
• Em caso de instalação incorreta, adulteração do aparelho ou ligação em desacordo, a garantia do produto será anulada;
• Certifique-se de que, após a instalação, o cabo de alimentação do produto não está danificado;
• Após a instalação, o cabo de alimentação não deve entrar em contacto com partes móveis dos componentes da cozinha (por exemplo, uma gaveta) e não deve estar sujeito a esforços mecânicos;
• Ao entregar o produto ao utilizador final, o técnico deve certificar-se de que foi instalado corretamente;
• Não conecte o produto à rede elétrica até que o painel frontal esteja completamente instalado. Caso contrário, pode haver risco elétrico;
• Tenha cuidado durante o transporte, o produto é pesado;
• Antes de iniciar a instalação, verifique todas as dimensões do compartimento embutido comparando-as com as instruções deste manual. Observe que é possível alinhar a porta com as portas de outros móveis, mesmo que exceda o painel de controle em altura;
• Certifique-se de que a área de instalação será estável e sólida;
• Aplique a película protetora fornecida no kit de instalação sob o tampo e nos móveis ao redor. Esta película protege os móveis da umidade;
• Tenha cuidado ao abrir e fechar o produto;
• Uma instalação incorreta pode causar a queda do produto;
• O produto deve estar nivelado para funcionar corretamente; caso contrário, a porta não fechará corretamente, resultando na liberação de vapor quente.

Onde instalar a máquina de lavar louça

2

• Instale e utilize este produto em um ambiente fechado, coberto, seco e bem ventilado;
• Não instale o produto em áreas abertas expostas aos agentes atmosféricos; Monte o produto próximo a uma tomada elétrica;
• Utilize o produto apenas se estiver instalado num nicho de encastre, caso contrário há risco de ferimentos e queimaduras;
• Não instale a máquina de lavar louça debaixo de uma placa de cozinha;
• Não instale o produto perto de fontes de calor (radiadores, fogões, etc.);
• Não coloque o produto sobre tapetes ou superfícies semelhantes;
• Coloque o produto sobre uma superfície limpa, plana e sólida.

Dimensões em mm

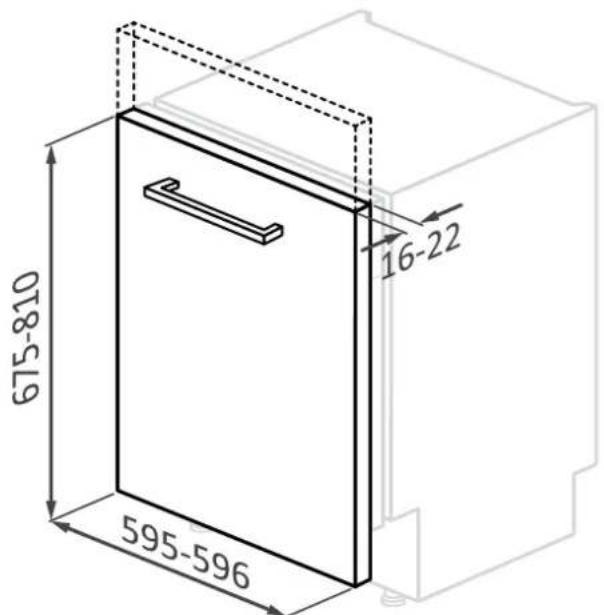

Vista axonométrica frontal com porta da cozinha

ATENÇÃO: se o painel da cozinha pesar mais de 9 kg, contacte o serviço de apoio ao cliente.

Dimensões em mm

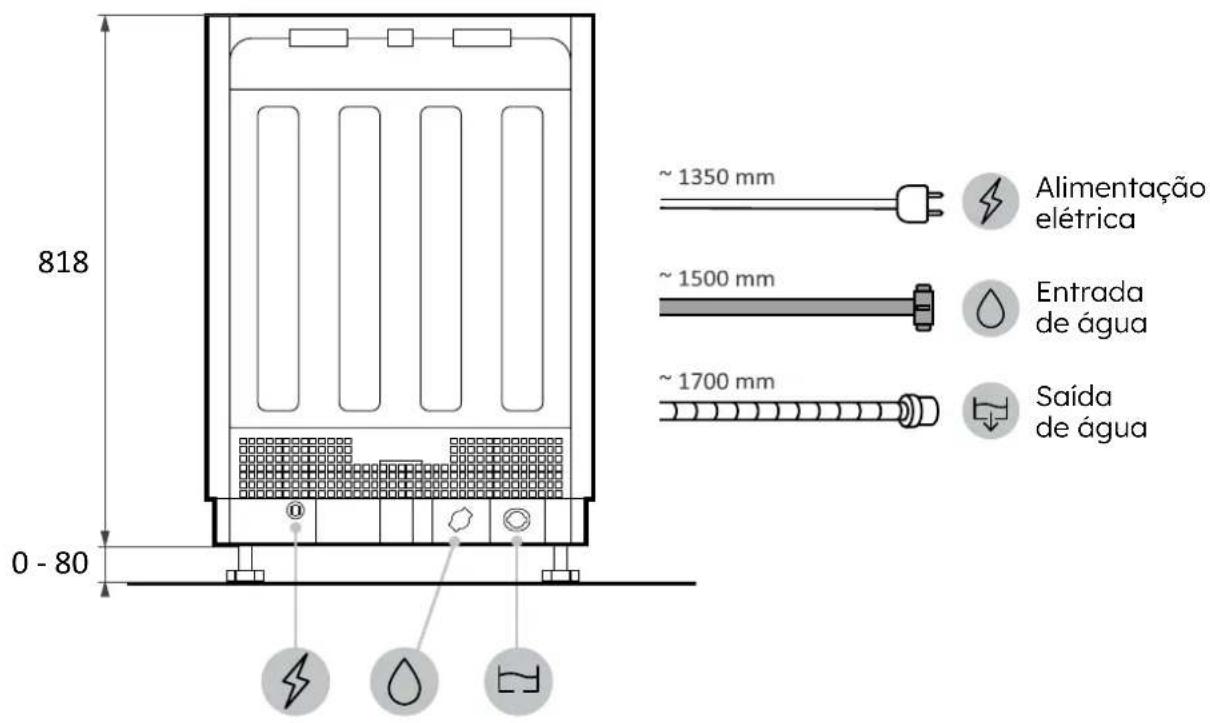

Vista traseira

Vista lateral

ATENÇÃO: A altura mínima do nicho é de 818 mm; neste caso, a distância entre a porta e o chão deve estar entre 10 e 130 mm. Se a máquina de lavar louça for elevada (máx. 898 mm), a distância entre a porta e o chão também deve aumentar proporcionalmente, até um máximo entre 90 e 210 mm.

7 Instruções relativas à instalação da máquina de lavar louça

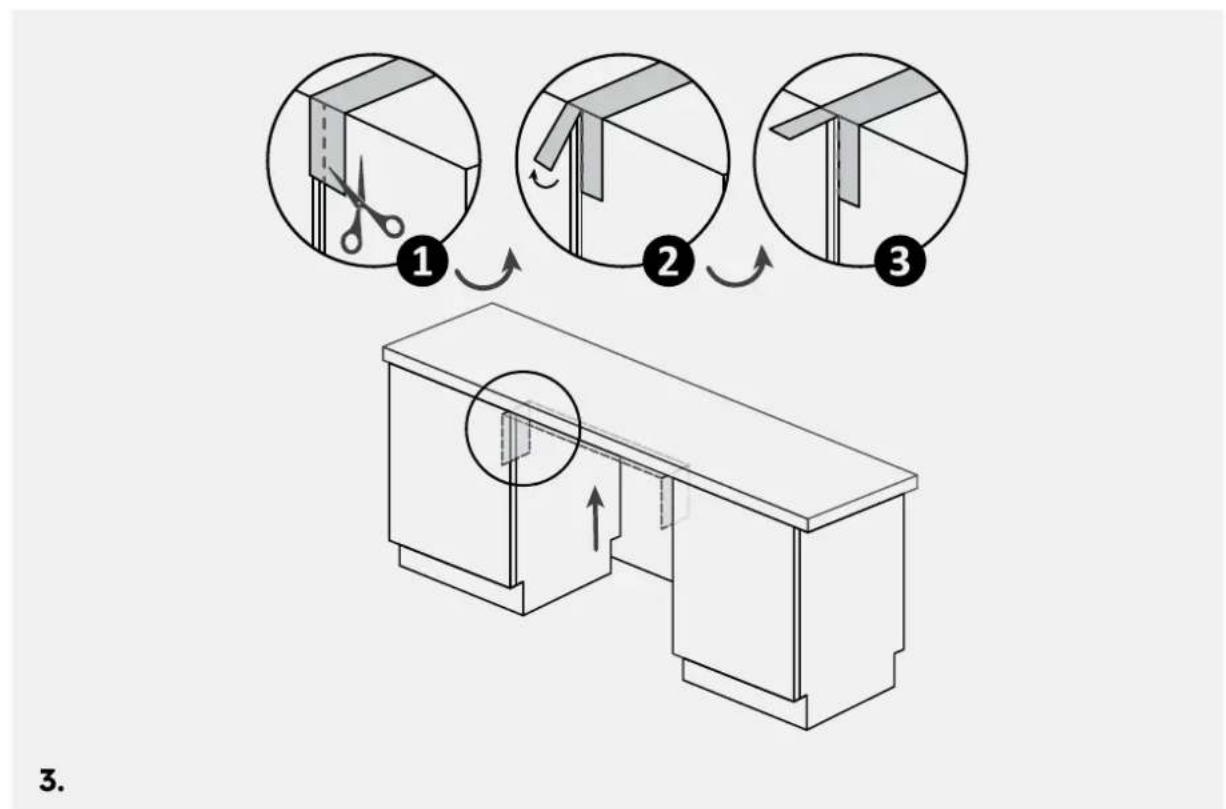

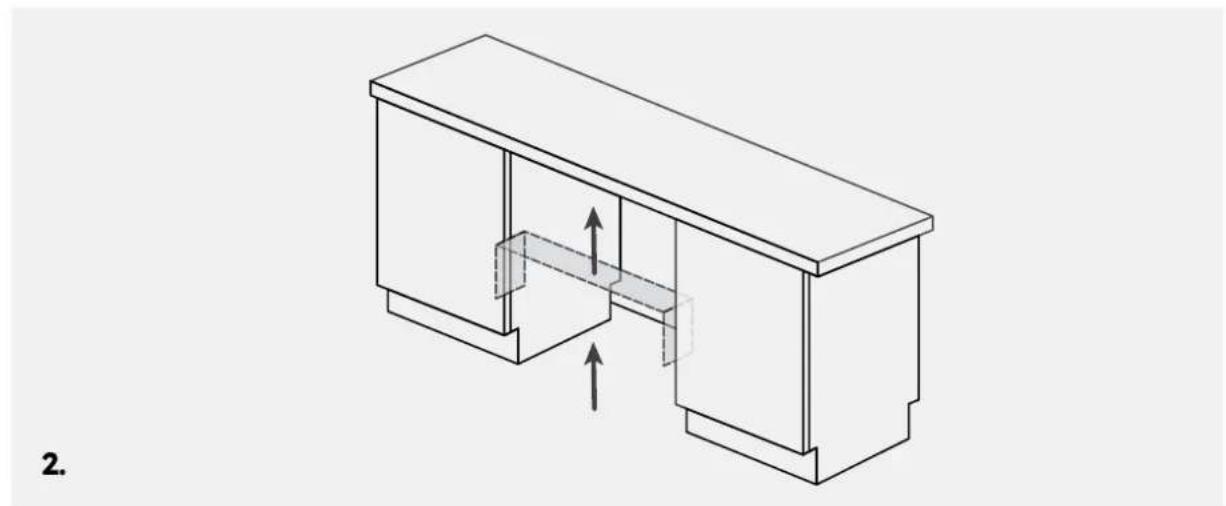

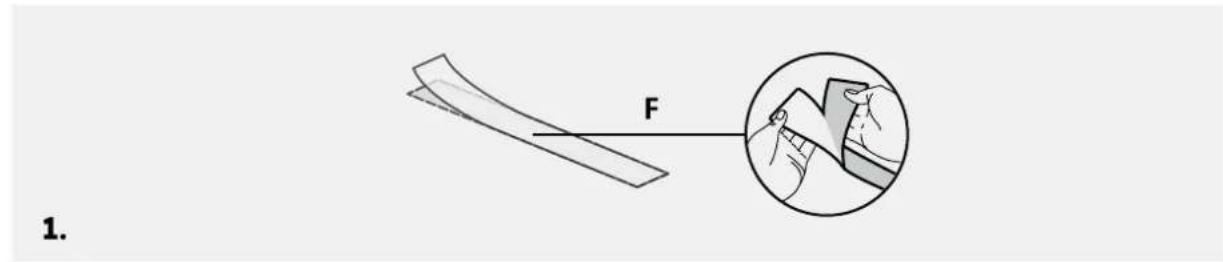

Instalação da faixa de proteção contra vapor 7.1

Aplique a faixa sob a bancada e nas laterais dos armários adjacentes.

7.2 Ajuste de altura

Incline a máquina de lavar louça levantando a parte traseira cerca de 10 cm.

7.3 Ajuste do pé traseiro

Ajuste a altura do pé traseiro a partir da frente da máquina conforme indicado.

7 Instruções relativas à instalação da máquina de lavar louça

7.4 Ajuste da altura dos pés frontais

Aja diretamente sobre os pés frontais. Se necessário, levante ligeiramente a máquina de lavar louça.

7.5 Ajuste de inclinação

Nivelar a máquina de lavar louça em referência aos planos vertical e horizontal.

7.6 Inserção no compartimento embutido

Inserir a máquina de lavar louça no compartimento embutido e verificar medidas e tolerâncias.

Fixação dos pés frontais 7.7

Após verificar todas as medidas, fixe definitivamente os pés frontais para que não se soltem com o tempo. Esta operação pode ser realizada quando da aplicação do painel da cozinha.

7 Instruções relativas à instalação da máquina de lavar louça

7.8 Preparação do painel

1.

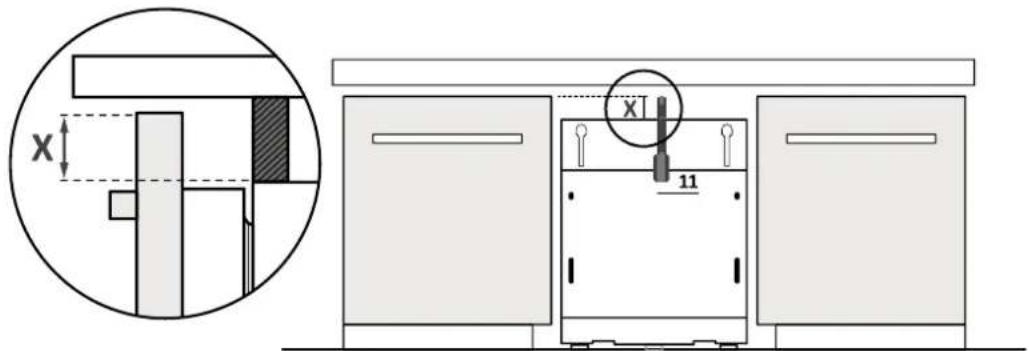

Meça a distância entre a borda superior das portas adjacentes e a máquina de lavar louça;

2.

Transfira a medida para o painel da cozinha e identifique o centro;

3.

Aplique o gabarito de perfuração e siga as instruções fornecidas;

7.8 Preparação do painel

4.

Remova o molde e aplique os acessórios.

ATENÇÃO: Evite que as cabeças dos parafusos sobressaiam na parte traseira do painel ao instalar o puxador.

7 Instruções relativas à instalação da máquina de lavar louça

7.9 Instalação do painel

1.

Insira os pinos superiores nas ranhuras da máquina de lavar louça;

2.

Fixe o painel na parte inferior da máquina de lavar louça;

3.

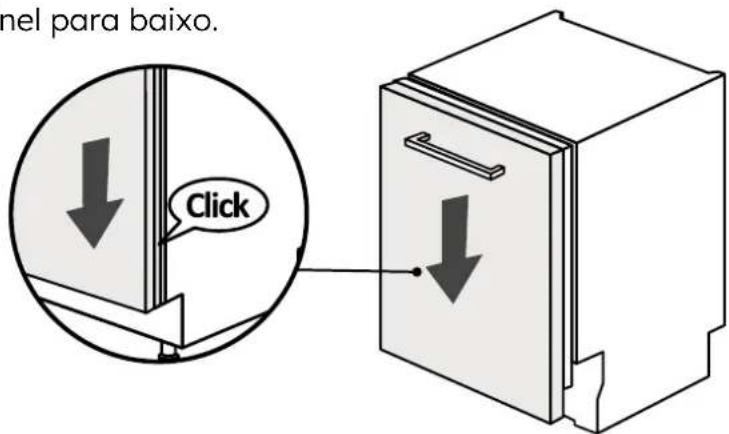

Empurre o painel para baixo.

ATENÇÃO: Conecte agora a máquina de lavar louça à rede de água e elétrica, observando as instruções no capítulo 8.

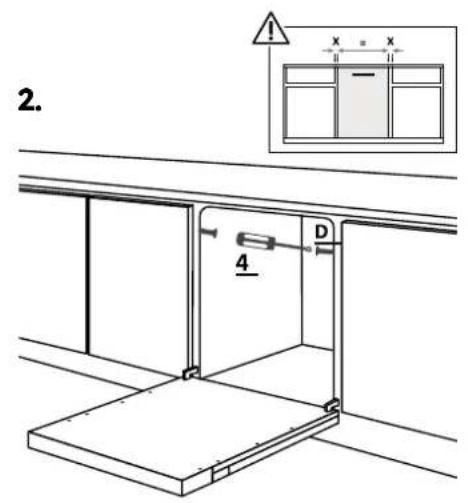

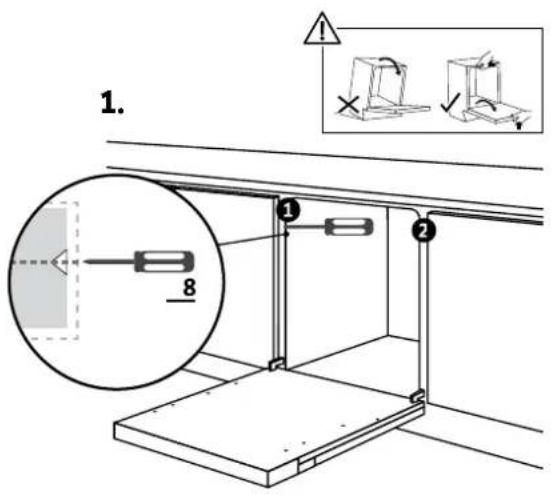

7.10 Fixação da máquina à cozinha

Instruções para fixar a máquina de lavar louça ao lado dos armários adjacentes.

AVISO: Se não conseguir fixar lateralmente a máquina de lavar louça, utilize os suportes fornecidos e prenda-a ao tampo; tenha cuidado se o material do tampo não for madeira.

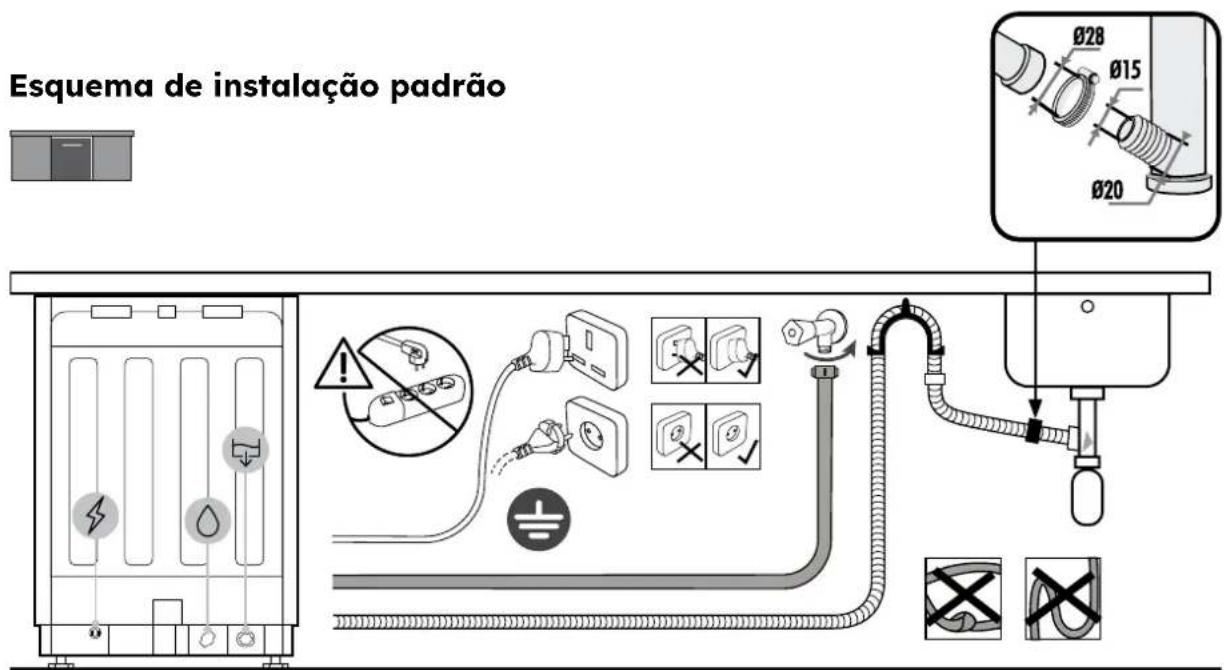

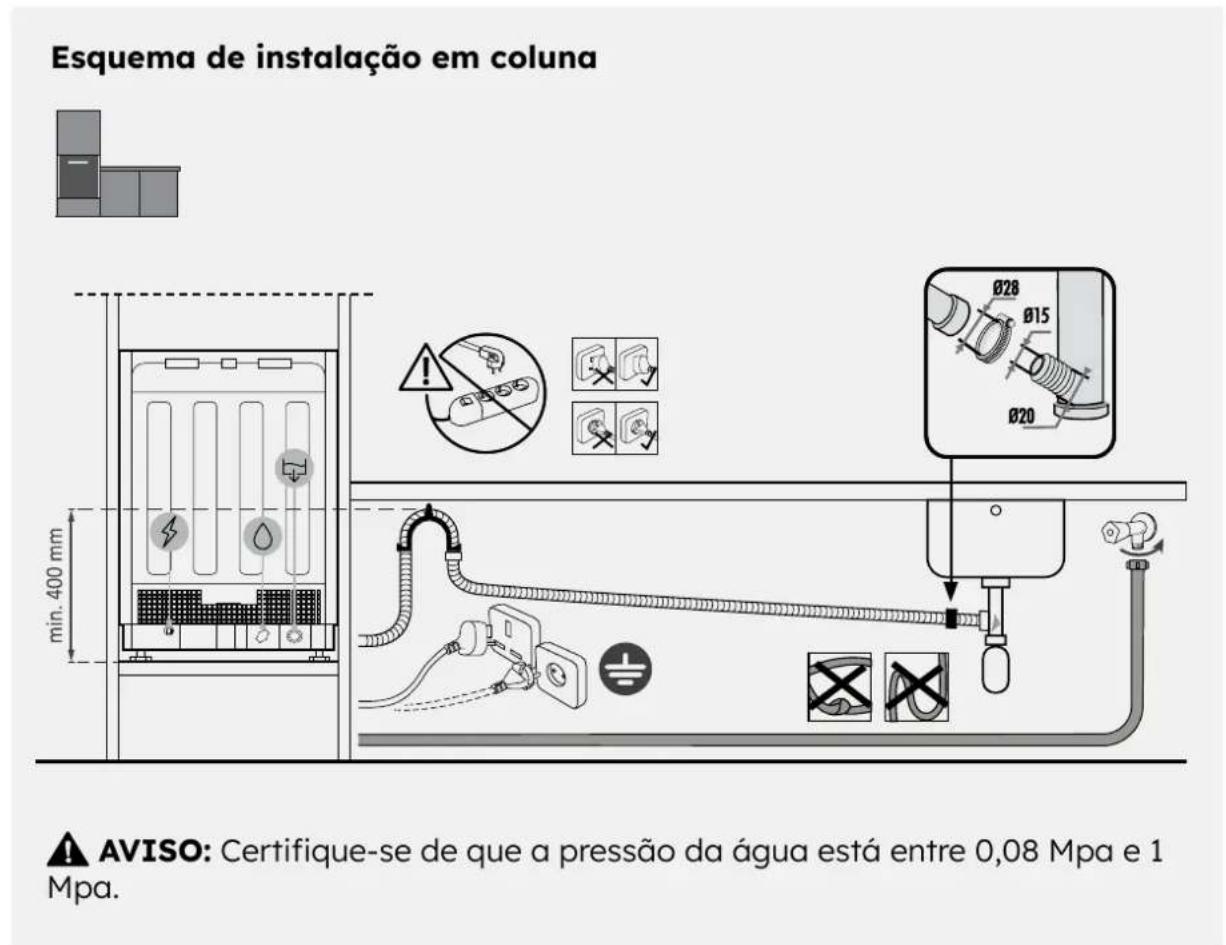

8.1 Diagrama de ligação

Todas as máquinas de lavar louça estão equipadas com um dispositivo de segurança contra transbordo que, caso a água ultrapasse o nível normal devido a um mau funcionamento, bloqueia automaticamente a entrada de água e/ou descarrega o excesso.

Para mais detalhes, consulte o Manual do Utilizador.

Entrega ao utilizador

9

No final da instalação:

• Informar o utilizador sobre as funções essenciais;
• Informar o utilizador sobre todos os aspetos relevantes para a segurança na utilização e manuseamento;
• Entregar ao utilizador os acessos e as instruções de uso e montagem a conservar com cuidado.

No final da instalação, remova o filme protetor, a fita e todos os outros materiais de embalagem e retire os acessórios fornecidos do interior da máquina de lavar louça.

NOTA: A aparência real do produto depende do modelo escolhido.

Desmontagem da máquina de lavar louça

10

• Desligue o produto da rede elétrica e hidráulica;
• Desaperte os parafusos de fixação;
• Levante ligeiramente o produto e retire-o completamente;
• Este produto não danifica o móvel, que poderá ser utilizado também com um novo eletrodoméstico.
