Tipo de produto	Lava-louças livre
Marca	Haier
Modelo	DW12-PFE8
Dimensões (L x P x A)	60 x 60 x 85 cm
Peso líquido	42 kg
Alimentação elétrica	220-240 V ~ 50 Hz, 10 A
Potência total	1930 W
Capacidade	12 talheres
Classe energética	E (etiqueta antiga)
Consumo de água por ciclo	9.9 L
Consumo de energia por ciclo	0.92 kWh
Nível sonoro	48 dB(A)
Programas de lavagem	Eco, Intensivo, Rápido, Copos, Pré-lavagem, Auto
Funções especiais	Partida atrasada (máx. 24h), Secagem turbo
Painel de controle	Eletrônico com display LED
Sistema de segurança	Segurança infantil, Antitransbordamento, Proteção contra vazamento
Manutenção e limpeza	Filtro removível, braços laváveis, autolimpeza
Peças de reposição e reparabilidade	Índice de reparabilidade 7,9/10, peças disponíveis por 10 anos
Informações gerais	Garantia de 2 anos, fabricação Europa

Perguntas frequentes - DW12-PFE8 HAIER

Quais programas de lavagem estão disponíveis no Haier DW12-PFE8?

A lava-louças oferece vários programas: Eco (economia de água/energia), Intensivo (louça muito suja), Rápido (30 min), Copos (delicado), Pré-lavagem (apenas enxágue) e Auto (detecção de sujeira).

Como usar a partida atrasada?

Pressione o botão Partida atrasada (relógio) para escolher um atraso de início de 1 a 24 horas em incrementos de uma hora. Confirme sua seleção e feche a porta. O ciclo começará automaticamente no horário escolhido.

Por que minha lava-louças Haier DW12-PFE8 não está drenando?

Verifique primeiro se o tubo de drenagem não está dobrado ou obstruído. Em seguida, limpe o filtro no fundo da cuba: um filtro sujo bloqueia a drenagem. Se o problema persistir, a válvula antirretorno ou a bomba de drenagem pode estar com defeito.

Como manter o filtro da minha lava-louças?

Remova o cesto inferior, desenrosque o filtro cilíndrico (gire no sentido anti-horário) e enxágue em água corrente. Realize esta operação a cada 2 a 4 semanas para garantir o bom funcionamento.

O que fazer se o código de erro E1 aparecer no visor?

O erro E1 indica um problema de entrada de água. Verifique se a torneira de entrada está aberta e a pressão é suficiente. Limpe também o filtro do tubo de entrada. Se o indicador persistir, entre em contato com o serviço de assistência técnica.

Qual quantidade de sal regenerador e líquido de enxágue devo adicionar?

O sal regenerador deve ser colocado no reservatório apropriado (cerca de 1 kg) até encher. O líquido de enxágue é colocado no compartimento dedicado até a marca MAX (cerca de 150 ml). Use um funil para evitar derramamentos.

O DW12-PFE8 é adequado para instalação embutida?

Este modelo foi projetado para instalação livre ou semiembutida (com painel de controle visível). Para instalação integrada, é necessário um kit de embutimento opcional e verificar as dimensões do móvel (mín. 60x60x85 cm).

Como ativar a segurança infantil?

Para ativar a segurança infantil, mantenha pressionado o botão Partida atrasada por 3 segundos até que o símbolo de bloqueio apareça na tela. Repita o procedimento para desativar.

Que tipo de detergente usar?

Use um detergente em pó, gel ou tabletes específico para lava-louças. Respeite as doses indicadas na embalagem. Para ciclos curtos, prefira pó ou gel para dissolução rápida.

Como limpar os braços de lavagem?

Remova os braços de lavagem (superior e inferior) desenroscando ou soltando. Enxágue os orifícios em água corrente e use um palito para desobstruir os bicos. Recoloque-os garantindo que giram livremente.

MANUAL DE UTILIZADOR DW12-PFE8 HAIER

Detergente: Pré-lavagem - 5g

Lavagem prolongada - 25g

Instruções de Segurança 2

Loiça não apropriada 4

Como manter a sua máquina em forma 5

Instalação 6

Como remover a cobertura da sua lava-louça 9

A sua nova máquina de lavar loiça 11

Adição de sal 13

Abrilhantador 15

Detergente 16

Introduzir a loiça na máquina 17

Tabela de programas 19

Consumo 20

Lavagem da Loiça 21

Manutenção e tratamento 26

Pesquisa de Anomalias 28

• Verifique imediatamente, se a embalagem e a máquina de lavar loiça apresentam danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte com o seu fornecedor.
• Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor.

Na instalação

• Certifique-se de que o sistema de protecção de terra da instalação eléctrica da sua casa foi efectuado de acordo com as normas em vigor.
• Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem.
• Durante a instalação, a máquina deve estar desligada da rede eléctrica.
• As condições da ligação eléctrica têm que coincidir com as indicações da chapa de características.
• Para a ligação, nunca utilize cabos de extensão.
• Depois de instalada a máquina, a respectiva ficha deve ser de fácil acesso.
• Durante a instalação, o cabo de alimentação não deve ser dobrado ou achatado de forma excessiva ou perigosa.
• Este aparelho não deve ser instalado no exterior, mesmo que a zona onde vai ser instalado esteja coberta por um telhado; é muito perigoso expô-lo à chuva e às intempéries.

No funcionamento diário

• A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha.
• Não se sentar ou apoiar na porta aberta. A máquina pode tombar.
• A água existente dentro da máquina não é água potável.
• Não colocar produtos solventes dentro da máquina. Perigo de explosão.
• Durante o programa de lavagem, abrir a porta apenas com muito cuidado. Existe o perigo de a água saltar para fora da máquina.
• Não toque na resistência durante ou após um ciclo de lavagem.

- Não toque na resistência durante ou após um ciclo de lavagem. - Não é aconselhável a utilização de extensões e tomadas múltiplas. - Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede elétrica.

Famílias com crianças

• O aparelho não se destina a ser utilizado por crianças pequenas ou por pessoas inaptas sem supervisão.
• As crianças pequenas devem ser vigiadas a fim de garantir que não brinquem com o aparelho.
• Mantenha os detergentes fora do alcance das crianças e mantenha estas últimas afastadas da máquina de lavar loiça quando esta estiver aberta.

Em caso de anomalia

• Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Resolução de problemas". Se não conseguir resolver o problema, contacte um centro de assistência.
• Apenas o pessoal técnico especializado está autorizado a efetuar reparações. Se o cabo de alimentação estiver danificado, substitua-o por um cabo ou conjunto adequado, disponíveis junto do fabricante ou do serviço de assistência.
• Para manter a EFICÁCIA e a SEGURANÇA deste aparelho, recomendamos:
• contacte apenas os Centros de Assistência autorizados pelo fabricante.
• utilize sempre peças sobresselentes originais.

Para a reciclagem

• Os aparelhos sem mais uso devem ser feitos inutilizáveis, para isto cortar o cabo de alimentação e romper o sistema de bloqueio da porta.
• Levar a máquina para um centro de reciclagem autorizado.

Aviso:

As crianças podem ficar presas no aparelho (perigo de asfixia) ou provocar outras situações inconvenientes.

Por essa razão: retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o fecho da porta de forma a que ela não se possa fechar.

Não lavar na máquina as seguintes peças de loiça:

Talheres e outras peças de madeira, pois ficarão esbranquiçadas e com mau aspecto; também as colas aplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados e jarros delicados, especialmente antiguidades ou loiça irreparável. Estas decorações não são resistentes à lavagem na máquina. Também não apropriadas são peças de arte sensíveis à água quente, bem como loiça de cobre e de estanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e as decorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens, tornar-se opacas. Também não apropriados são materiais absorventes, como esponjas e panos.

Recomendação

De futuro, compre apenas loiça própria para ser lavada na máquina.

Nota:

Peças de loiça, sujas com cinza, cera, lubrificantes ou tinta, não devem ser lavadas na máquina.

Danos nos vidros e na loiça

Causas:

• Tipo e processo de fabrico do vidro.
• Composição química do detergente.
• Temperatura da água e duração do programa de lavagem.

Recomendações:

• Utilizar recipientes de vidro e porcelanas recomendadas pelo fabricante como próprias para lavar na máquina de loiça.
• Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente.
• Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.
• Para se evitarem possíveis danos em copos e talheres, estes devem ser retirados pouco tempo depois de terminado o programa.

Como manter a sua máquina em forma

PT

Após cada lavagem

Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que a humidade e os odores não fiquem retidos no interior do aparelho.

Retirar a ficha

Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos.

Solventes ou produtos de limpeza abrasivos

Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano e água morna e sabão.

Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou, então, um produto de limpeza específico para máquinas de lavar loiça.

Deslocar o aparelho

Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário.

Tampões

Um dos factores que originam a formação de odores na máquina é a acumulação de resíduos nos tampões. Uma limpeza periódica com uma esponja impedirá que tal aconteça.

A porta não deve ser deixada na posição aberta, pois poderia apresentar um perigo de tropeço.

Quando for de férias

Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, depois, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade dos tampões e a evitar a formação de odores no interior do aparelho.

Posicionar o aparelho

Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com mangueiras de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para facilitar uma instalação adequada.

Nivelar o aparelho

Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2°. Um aparelho nivelado ajuda a garantir um desempenho adequado.

Ligação da água fria

Ligue a mangueira de abastecimento de água fria a um conector roscado (gás) de 3/4 e certifique-se de que o aperta devidamente (ver a fig. A)

Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que ela sai limpa e sem impurezas. Se não tomar esta precaução, correrá o risco de a mangueira de entrada da água ficar obstruída e de danificar o aparelho.

Algum produto deve ser conectado aos canos principais da água se usar nova mangueira de abastecimento de água e a velha mangueira não deve ser reutilizada.

Alguns modelos são equipados com uma mangueira de abastecimento de água com "Aquastop" (fig. B), na qual o filtro pequeno já está alojado na extremidade enfiada.

Tensão perigosa

Proteção anti-inundação

A máquina de lavar loiça está equipada com um sistema que interrompe a entrada da água em caso de problemas com a mangueira de abastecimento ou em caso de fugas no interior do aparelho, de modo a evitar danos na sua residência. Se, por qualquer razão, a caixa dos componentes elétricos for danificada, retire imediatamente a ficha do aparelho da tomada. A fim de garantir o funcionamento correto do sistema anti-inundação, a caixa "A" da mangueira de abastecimento deve ser ligada à torneira da água conforme indicado na fig. B. Nenhum outro tipo de ligação é aceitável. A mangueira de abastecimento de água não deve, em nenhuma circunstância, ser cortada, dado que contém partes elétricas ativas. Se o comprimento da mangueira não permitir uma ligação adequada, substitua-a por uma suficientemente comprida. Esta mangueira está disponível mediante pedido endereçado aos distribuidores e centros de assistência especializados.

Ligação da mangueira de descarga

Insira a mangueira de descarga num tubo de descarga com um diâmetro mínimo de 4 cm ou deixe-a orientada para a banca, evitando dobrá-la ou torcê-la. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig. 3). A extremidade livre da mangueira deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser mergulhada em água.

Atenção:

O suporte de plástico especial da mangueira deve ser solidamente fixo à parede para evitar que a mangueira de descarga se desloque e que a água transborde para fora do tubo de descarga.

Ligação elétrica

Depois de se certificar de que os valores relativos à voltagem e à frequência da corrente da casa correspondem aos especificados na chapa de características (localizada na porta interior de aço inoxidável do aparelho) e de que o sistema elétrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada elétrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei).

Advertência:

Como se remove a cobertura de sua lava-louça

A máquina de lavar loiça pode ser colocada de forma embutida. Faça conforme as figuras seguintes:

A sua nova máquina de lavar loiça

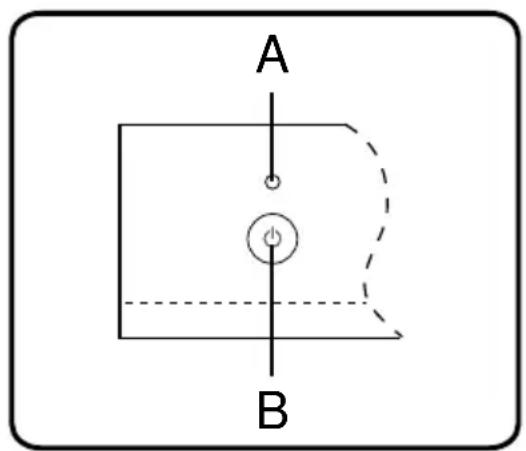

A Indicação Interruptor principal

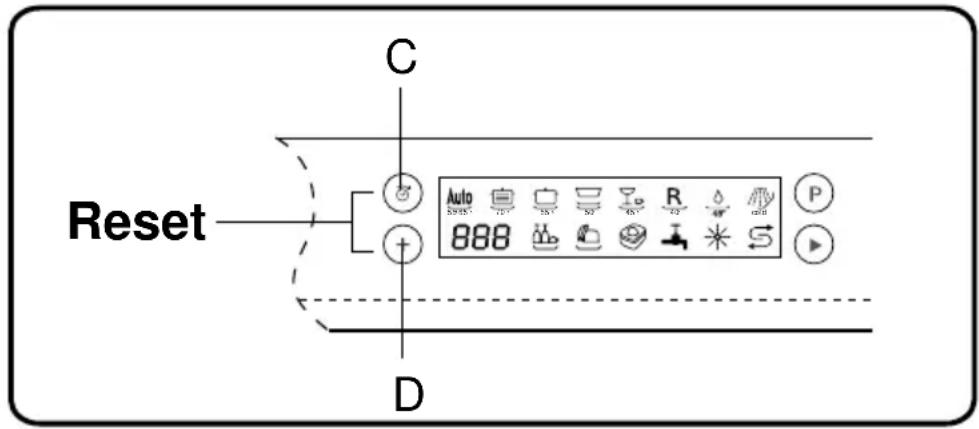

C Tecla pré-seleção de hora de início

D Tecla de opção adicional

E Símbolos do programa

F Indicação tempo a decorrer

G Símbolos adicionais das opções

H Indicador da falha da entrada de água

Indicação de pouco abrilhantador

J Indicação de pouco sal

K Tecla de seleção dos programas

L Tecla iniciado-opção

Vista da função

Pressione a tecla para atrasar o começo do programa.

+ Pressione esta tecla para selecionar a opção adicional.

Função lavagem cesto superior

Função lavagem cesto inferior

Opção de tabletas de lavagem "Multi"

Pressione esta tecla para começar ou pausar o programa.

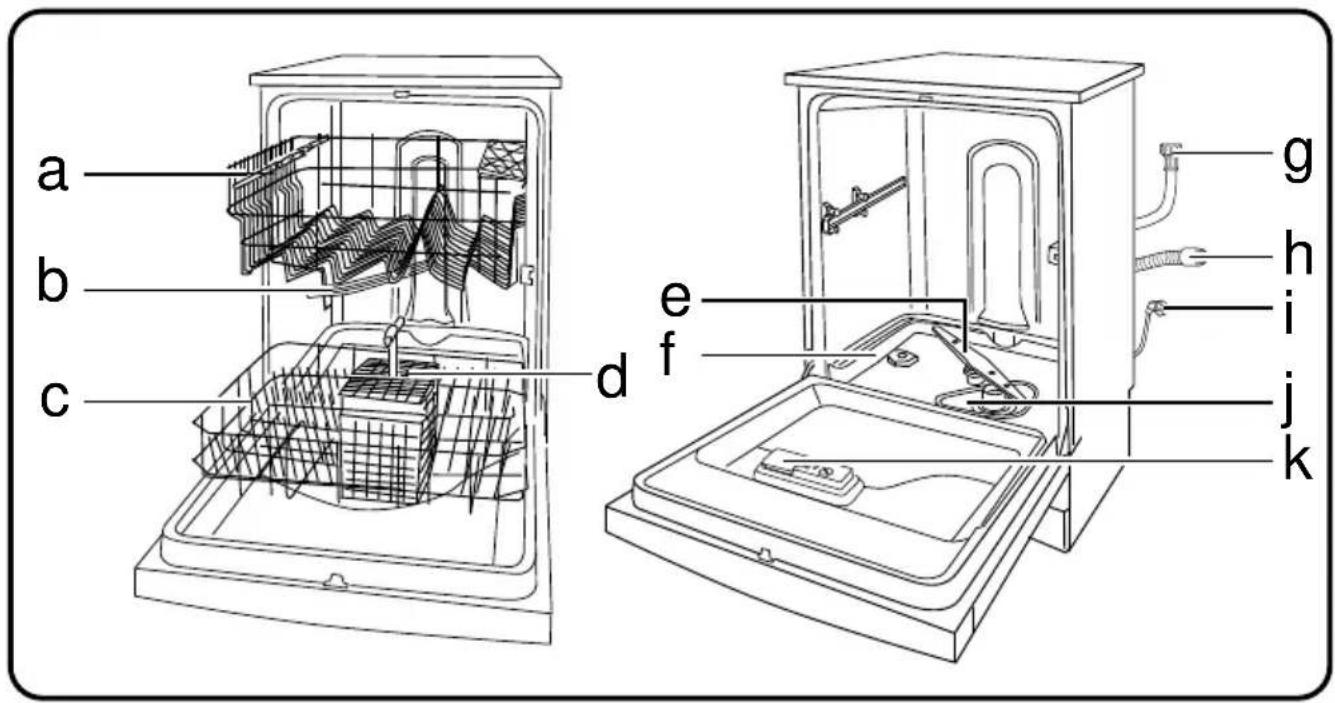

Vista detalhada (interior)

a Cesto superior b Braço aspersor superior c Cesto inferior d Cesto de utensílios de prata e Braço aspersor inferior f Tampa do compartimento do sal

g Mangueira de abastecimento de água h Mangueira de descarga i Cabo de ligação elétrica j Filtro de lavagem k Distribuidor do detergente e do abrilhantador

Sal

O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formar-se-ão depósitos na loiça e nos utensílios. O aparelho está equipado com um amaciador especial que utiliza um sal especificamente concebido para eliminar o calcário e os minerais da água.

Deitar o sal no amaciador

Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser enchido da seguinte forma:

• Quando o indicador "J" se acender, encha o compartimento de sal.
• Retire o cesto inferior e, de seguida, desenrosque e remova a tampa do compartimento do sal.
• Se estiver a encher o compartimento pela primeira vez, encha-o com água.
• Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal.
• Coloque cuidadosamente a tampa no lugar.

Advertência:

Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem.

Ajustar o consumo de sal

A máquina de lavar loiça foi concebida para permitir o ajuste do consumo de sal de acordo com o grau de dureza da água. Tal visa otimizar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência.

Para ajustar o consumo de sal, proceda da seguinte forma:

• Desenrosque a tampa do compartimento do sal.
• O compartimento possui um anel com uma seta (ver a figura ao lado).
• Se necessário, rode o anel no sentido contrário ao dos ponteiros do relógio, partindo da definição “-” para o sinal “+”, consoante o grau de dureza da água.

É recomendável que os ajustes sejam feitos de acordo com a tabela seguinte:

Dureza da água			Posição do selector	Consumo de sal (gramas p/ ciclo)	Autonomia (ciclos/2Kg)
°dH	°fH	°mmol/l
0 - 10	0 - 17	0 - 1,7	/	0	/
10 – 25	18 – 44	1,8 – 4,4	-	20	60
25 – 50	45 – 89	4,5 – 8,9	MED	40	40
>50	>89	>8,9	+	60	25

O dispositivo para descalcificar foi regulado na fábrica no -.

Se utilizar as pastilhas, encha do mesmo jeito o recipiente do sal e regule no -; se a dureza da água for superior a 60 ^o fH, regule no +.

Abrilhantador

Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta.

Quando o indicador de pouco abrilhantador “I” no painel de controle e o indicador mecânico “1” no compartimento de abrilhantador aparecerem, você deve deitar o abrilhantador.

Ao usar tabletas de lavagem “Multi”, como “3 em 1”, “4 em 1”, “5 em 1”..., o abrilhantador não é mais necessário.

Deitar o abrilhantador

Independentemente do tipo de distribuidor de detergente instalado na sua máquina de lavar loiça, você deve proceder como indicado abaixo ao deitar o abrilhantador.

Para abrir o compartimento, rode a tampa "2" no sentido contrário ao dos ponteiros do relógio e, em seguida, adicione o abrilhantador, tendo o cuidado de não encher o compartimento em demasia. A quantidade de abrilhantador utilizada para cada ciclo pode ser regulada rodando o doseador "3", localizado sob a tampa "2", com uma chave de fendas. Existem 6 definições diferentes; a definição normal de dosagem é 3.

Importante:

Uma dosagem adequada do abrilhantador melhora o processo de secagem. Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada.

Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

Detergente

Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de ciclos de lavagem". O compartimento está situado no painel interior da porta.

Deitar o detergente

Se você usar o detergente normal

• Para abrir a tampa "4" do compartimento, prima o botão "5".
• Deite o detergente relativo ao ciclo de lavagem no compartimento "6".
• Deite o detergente relativo ao ciclo de pré-lavagem no compartimento "7".
• Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.

Se você usar tabletas de lavagem “Multi” como “3 em 1”, “4 em 1”, “5 em 1”

• Para abrir a tampa "4" no distribuidor, pressione a tecla "5"
• As “tabletas” devem ser derramadas no compartimento “6”.
• Depois que o detergente foi colocado no distribuidor, feche a tampa e pressione para baixo até que estale no lugar.

Aviso:

Se você usar tabletas de detergente “Multi”, você tem que selecionar a função detergente das tabletas “Multi”.

Aviso:

Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento.

Introduzir a loiça na máquina

Antes de introduzir a loiça na máquina, elimine os resíduos maiores para evitar que o filtro fique entupido, situação passível de originar uma diminuição do rendimento. Se tiver utilizado os tachos e as panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclos de lavagem extra. Puxe o cesto para fora para facilitar a introdução da

loiça na máquina.

Como utilizar o cesto inferior

Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita.

É preferível colocar as travessas e as tampas na parte lateral dos cestos de modo a evitar bloquear a rotação do braço aspersor superior.

• Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig.D).
• Os tachos fundos devem ficar inclinados para permitir que a água escorra.
• Alguns modelos: o cesto inferior possui sectores inclináveis (ver a fig.E) para poder colocar panelas e frigideiras maiores ou em maior quantidade.
• O cesto dos talheres pode ser duplicado (ver a fig.F) de forma a que apenas uma secção possa ser utilizada quando o número de talheres for reduzido. Isto permite criar espaço para tachos e panelas adicionais. Este cesto também pode ser colocado no cesto superior.
• Os talheres devem ser colocados no respectivo cesto com os cabos para baixo; se o cesto possuir cestos laterais, as colheres devem ser colocadas individualmente nas respectivas ranhuras.
• Utensílios particularmente compridos devem ser colocados na posição horizontal, na parte frontal do cesto superior.

Como utilizar o cesto superior

O cesto superior foi concebido para a loiça mais delicada e leve como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas).

• Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jacto de água.
• Pode ajustar a altura da estante alta com os parafusos nos dois lados (ver a fig. G).

Depois de ajustar a posição do cesto superior para um nível mais alto, você deixará maior espaço para o cesto baixo com o fim de pôr lá os tachos mais compridos, pratos, etc.

A prateleira basculante

Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça.

Copos, chávenas e pequenas taças podem ser arrumadas na prateleira basculante. A prateleira basculante pode ser levantada ou baixada, em função das necessidades. (ver a fig. H).

Suporte para facas

A bandeja das facas fixa-se no cesto superior, por isso, poderá isolar as facas afiadas de modo a não ferirem as pessoas.

(ver a fig.l)

Advertência:

As facas e outros utensílios com pontos afiados devem ser carregados no cesto com seus pontos para baixo ou ser colocados em uma posição horizontal.

Programas de lavagem	Tipo de loiça	Tipe de restos de alimentos	Quantidade derestos de alimentos	Estado dos restos	Descrição do Ciclo
\\55°/65° Lavagem automática	Não delicada (por ex. porcelana, tachos, talheres, copos, etc.)	Sopas, souflés molhos, batatas, massas, arroz, ovos, assados	Muita	Muito agarrados	Pré-lavagem com água fria.Lavagem prolongada a 55°C ou 65°C.Enxaguamento com água fria.Enxaguamento com água quente.Secagem.
\\70° Intensivo					Pré-lavagem com água quente.Lavagem prolongada a 70°C.Enxaguamento com água fria.Enxaguamento com água quente.Secagem
\\55° Normal					Pré-lavagem com água fria.Lavagem prolongada a 55°C.Enxaguamento com água fria.Enxaguamento com água quente.Secagem
\\50° Lavagem ligira(EN50242)	Misturada (por ex. porcelana, tachos, talheres, copos, etc.)	Sopas, souflés molhos, batatas, massas, arroz, ovos, assados	Pouca	Pouco agarrados	Pré-lavagem com água fria.Lavagem prolongada a 50°C.Enxaguamento com água fria.Enxaguamento com água quente.Secagem.
\\45° Copos		Café, bolos, leite salsichas, bebidas frias, saladas	Muito pouca	Pouco agarrados	Lavagem a 45°C.Enxaguamento com água quente.Enxaguamento com água quente.Secagem.
\\40° Lavagem rápida					Lavagem breve a 40°C.Enxaguamento com água quente.
\\48° Lavagem ecologico		Sopas, souflés molhos, batatas, massas, arroz, ovos, assados			Lavagem prolongada a 48°C.Enxaguamento com água fria.Enxaguamento com água quente.Secagem.
\ Lavagem ecologico		Rociado de la vajilla en caso de encontrarse almacenada ésta durante varios días en el lavavajillas antes de su limpieza.			Breve lavagem a frio para evitar a secagem dos resíduos na loiça.

Opções adicionais				Detergente		Abrilhan-tador	Duração em min.
3 em 1	Preselecção de hora de início	Cesto sup.	Cesto inf.	Pré-lavagem	Lavagem prolongada
Sim	Sim	—	—	5g	25g	◆	75-110
		◆	—	5g	25g	◆	52-82
		—	◆	5g	25g	◆	66-98
Sim	Sim	—	—	5g	25g	◆	112
		◆	—	5g	25g	◆	86
		—	◆	5g	25g	◆	94
Sim	Sim	—	—	5g	25g	◆	102
		◆	—	5g	25g	◆	78
		—	◆	5g	25g	◆	90
Sim	Sim	—	—	5g	25g	◆	167*
		◆	—	5g	25g	◆	118
		—	◆	5g	25g	◆	135
Sim	Sim	—	—	5g	25g	◆	92
		◆	—	5g	25g	◆	72
		—	◆	5g	25g	◆	82
Não	Sim	—	—	—	15g	◆	32
		◆	—	—	15g	◆	28
		—	◆	—	15g	◆	30
Sim	Sim	—	—	5g	25g	◆	108
		◆	—	5g	25g	◆	88
		—	◆	5g	25g	◆	98
Não	Sim	—	—	—	—	—	12
		◆	—	—	—	—	8
		—	◆	—	—	—	10

* Ciclo de teste conforme EN50242

Seleção do Programa

Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na tabela adequado à lavagem pretendida.

Na parte inferior da tabela encontrará indicações sobre a evolução do programa e os respectivos dados.

Um exemplo:

Loiça de vários tipos, com muitos restos de comida bem agarrados, pode ser lavada com o programa "Normal" 55".

Conselho para poupar energia

Em caso de máquina com pouca carga, é, muitas vezes, suficiente o programa mais fraco.

Dados dos Programas

Os dados apresentados sobre os programas referem-se a condições normais.

Devido a:

• diferentes apresentados de loiça
• temperatura de entrada de água
• pressão da água
• temperatura ambiente
• tolerâncias na tensão da rede
• tolerâncias condicionadas pelas máquinas (por ex: temperatura, quantidade de água,...)

Ligar a máquina

• Carregue a máquina de lavar loiça e gire sobre a torneira.
• Feche a porta e ajuste a tecla interruptor principal “B” no posição On (começo) então o indicador interruptor principal aparece.
• Pressione a tecla do programa “K” para selecionar o programa que você deseja, e o indicador “E” correspondente do programa aparece.
• Pressione a tecla “L” do começo/pausa, então a máquina de lavar loiça começará imediatamente e o indicador correspondente do programa aparece.

Final do programa

Seis sinali sonoros mostraros o final do programa. O indicador do programa aparece e o indicador tempo a decorrer desligarão.

Desligar a máquina

Alguns minutos depois do programa terminar:

• Desligar o interruptor principal On-Off
• Abrir a porta
• Depois de fria, retirar a loiça da máquina
• Fechar a torneira da água

Interromper o Programa

• Abrir a porta. Cuidado! Existe o perigo de que a água que circula dentro da máquina respingue para fora. Abrir totalmente a porta, só depois do braço aspersor estar imobilizado.
• Em caso de porta aberta, o sinal sonoro dá 10 zumbidos a cada 30 segundos. O indicador de tempo a decorrer mostra a exposição "E1".
• Em caso de ligação à água quente ou se a máquina já tiver aquecido e a porta for aberta, encostar a porta durante alguns minutos e, depois, fechar. De contrário, e devido à dilatação, a porta pode saltar.
• Feche a porta. Após 30 segundos o programa partirá do ponto que foi interrompido.

Nota: Interrompa ou cancele um programa em andamento SOMENTE quando absolutamente necessário.

Cancelar ou alterar um ciclo enquanto este está a ser executado

• Um ciclo que ainda esteja a ser executado só pode ser alterado se ainda estiver no início. Caso contrário, o detergente já poderá ter sido utilizado e o aparelho já poderá ter efectuado a descarga da água de lavagem. Nesse caso, deverá encher novamente o compartimento do detergente (consulte o parágrafo intitulado, “Deitar o detergente”).
• Para alterar um ciclo que já esteja a ser executado, siga as instruções contidas no parágrafo intitulado “Para restaurar a função de descarga”, e para selecionar o programa que você deseja (veja o parágrafo intitulado “Ligar a máquina”).

Uso de “3 em 1” / Tabletes Detergente “Multi”

Conselho geral

1. Antes de usar estes produtos, você deve primeiro verificar se a dureza da água em sua torneira é compatível com o uso destes produtos, conforme as instruções dos fabricantes (na embalagem do produto).
2. Se você encontrar problemas ao usar os produtos “3 em 1” pela primeira vez, entre em contato com a linha de serviço ao cliente dos fabricantes (o número de telefone é fornecido na embalagem do produto).

Conselho especial

Ao usar produtos detergente “Multi”, as luzes de abrilhantador e de sal não são mais úteis. Pode ser útil selecionar o ajuste possível mais baixo para a dureza da água.

Para selecionar a função das “tabletes Multi”:

1. Feche a porta. Selecione o programa e pressione então a tecla de opção “D” até que as luzes do indicador acendam.
2. Pressione a tecla de Início/Pausa “L”, então a máquina de lavar loiça começará imediatamente, e o indicador do programa e o indicador de função “tabletes Multi” aparecerão.

Para cancelar a função das “tabletes Multi”

Siga o parágrafo “Cancelar ou alterar um ciclo enquanto este está a ser executado”. Se você decidir comutar para o uso de um sistema detergente normal padrão, nós recomendamos que você:

1. Encha os compartimentos do abrilhantador e do sal.
2. Comute a dureza da água para a posição possível mais elevada e execute três ciclos normais sem carga.
3. Reajuste a dureza da água novamente de acordo com as condições da sua região (para mais informações, consulte por favor o seu manual com instruções de serviço).

Não coloque as tabletes na cuba ou no cesto de utensílios de prata, pois isso resultará em resultados de lavagem mais pobres. As tabletes devem ser colocadas no distribuidor de detergente.

Nota:

O uso de 3 em 1 ou as tabletas similares são proibidos quando programa Lavagem rápida o Molho são selecionados.

Lavagem cesto superior

Esta função permite que a máquina de lavar loiça lave pratos usando somente o cesto superior se não houver bastante pratos para uma carga cheia. Isto permitirá que você conserve na água e no consumo de energia.

Para selecionar o Lavagem cesto superior:

1. Feche a porta. Seleccione o programa e pressione então a tecla Opções adicionais até que marque as luzes do indicador lavagem cesto superior.
2. Pressione a tecla do Começo/Pausa “L” e a tecla Opções adicionais então a máquina de lavar loiça começará imediatamente, e o indicador do programa e o indicador de lavagem cesto superior aparece.

Para cancelar o Lavagem cesto superior:

Siga paragrafo “Cancelar ou alterar um ciclo”

Lavagem cesto inferior

Esta função permite que a máquina de lavar loiça lave pratos usando somente o cesto inferior se não houver bastante pratos para uma carga cheia. Isto permitirá que você conserve na água e no consumo de energia.

Para selecionar o Lavagem cesto inferior:

1. Feche a porta. Seleccione o programa e pressione então a tecla Opções adicionais até que marque as luzes do indicador lavagem cesto inferior.
2. Pressione a tecla do Começo/Pausa “L” e a tecla Opções adicionais então a máquina de lavar loiça começará imediatamente, e o indicador do programa e o indicador de lavagem cesto inferior aparece.

Para cancelar o Lavagem cesto inferior:

Siga o parágrafo “Cancelar ou alterar um ciclo”.

Nota:

Tenha em mente que a quantidade de detergente deve também ser adaptada à carga.

Pré-seleção de hora de início

Poderá atrasar o início do programa, em fases de uma hora até 12 horas.

1. Feche a porta. Ligue a máquina.
2. Pressione a tecla do programa para escolher o programa desejado.
3. Pressione a tecla pré-seleção de hora de início; o indicador de pré-seleção de hora de início muda para “1”.
4. Pressione a tecla pré-seleção de hora de início até aparecer o tempo pretendido.
5. Para cancelar a função pré-seleção de hora de início, pressione a tecla pré-seleção de hora de início até que o indicador saia.
6. Pressione a tecla Início/Pausa; o indicador de pré-seleção de hora de início piscará e começará a contar para baixo. O programa começará quando o indicador de início atrasado sair e o ciclo de lavagem começará.

Para cancelar um programa de início atrasado em andamento, siga o parágrafo “Cancelar ou alterar um ciclo”.

Restaurar a função de descarga

Você pode usar “Restaurar a função de descarga” para parar o ciclo de lavagem em funcionamento pressionando a tecla de “Restauração” (“C” e “D”) por 3 segundos até “RESTAURAR RESET”, e a máquina de lavar loiça parará depois de alguns minutos da fase de descarga.

Manutenção e tratamento

O controlo e a manutenção regular da sua máquina pode evitar o aparecimento de anomalias. Isto poupa tempo e aborrecimentos. Por isso, de tempos a tempos, deve dar um pouco de atenção à sua máquina.

Estado geral da máquina

• Verificar se existem depósitos de gordura e de calcário no interior da máquina.
• Se estes depósitos existirem, então: Lavar bem a máquina com detergente.

Sal Especial

Verificar a indicação de falta de sal "J". Se necessário, adicionar sal.

Abrilhantador

Verifique a indicação de falta de abrilhantador no painel de comandos “I” e, se necessário, encha o depósito.

Filtros

Os filtros “12”, „13” mantêm afastados da bomba os resíduos de maior dimensão, existentes na água. Estes resíduos podem simplesmente entupir os filtros.

• Depois de cada lavagem, verificar os filtros e, se necessário, limpá-los.
• Soltando o filtro grosso e fino "8", poderá retirar o grupo de filtros "9". Remover então os restos de comida e lavar os filtros sob água corrente.
• Recolocar o grupo de filtros "9" e recolocar o filtro grosso e fino.

Nota:

Antes de limpar, certifique-se de que o plugue da máquina de lavar loiça foi removido do soquete.

Calcário e sujidades da água de lavagem podem bloquear os injectores e os apoios dos braços aspersores “10” e “11”.

• Verificar se os injectores dos braços aspersores estão obstruídos com restos de comida.
• Se necessário, desmontar o braço inferior "11" puxando-o para cima.
• Desapertar o braço superior "10".
• Lavar os braços aspersores sob água corrente.
• Voltar a encaixar e aparafusar os braços aspersores.

Assegure-se de que a fonte de alimentação esteja desligada antes da remoção e da limpeza de todas as peças internas.

Eliminação de pequenas anomalias

Com a experiência, muitas das anomalias surgidas no funcionamento diário podem ser eliminadas, sem necessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante a disponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causas das anomalias.

...ao ligar a máquina A máquina não funciona

• Os fusíveis domésticos não estão em condições.
• A ficha da máquina não está ligada à tomada.
• A porta da máquina não está correctamente fechada.
• A tecla do programa não está premida.
• A torneira da água não está aberta.
• Filtro entupido na mangueira de entrada de água. O filtro encontra-se na ligação do sistema de Aquastop ou na mangueira de admissão de água.

Importante

As reparações só devem ser efectuadas por um técnico. As reparações indevidas podem acarretar danos e perigos consideráveis para o utilizador.

...na máquina

Anomalia: display indicação do tempo a decorrer.

Quando se emitir 10 sinais de advertência curtos a cada 30 segundos, o indicador de pré-selecção de hora de início indica “E1” e o indicador do programa e a luz.

Verificou se:

- a porta está devidamente fechada

Quando se emitir 10 sinais de advertência curtos a cada 30 segundos, o indicador de pré-selecção de hora de início indica “E3” e o indicador do programa e a luz.

Verificou se:

- a mangueira de descarga se colocado na posição inferior

Quando se emitir 10 sinais de advertência curtos a cada 30 segundos, o indicador de pré-selecção de hora de início indica “E4” e o indicador do programa e a luz. Verificou se:

• a mangueira de descarga está torcida ou dobrada
• a mangueira de descarga se colocado na posição superior

Quando se emitir 10 sinais de advertência curtos a cada 30 segundos, o indicador de pré-selecção de hora de início indica “E5” e o indicador do programa e a luz.

Tem você verificado se:

• a torneira da água está aberta e se a mangueira está devidamente colocada.
• tem água em casa e se esta possui uma pressão suficiente.
• a mangueira de abastecimento de água está torcida ou dobrada.
• o filtro da mangueira de abastecimento de água está obstruído.
• a mangueira de descarga se colocado na posição inferior.

Quando se emitir 10 sinais de advertência curtos a cada 30 segundos, o indicador de pré-seleção de hora de início apresenta “E2”, "E6", "E7", "E8", "E9", "EA" ou "Eb", contacte o centro de assistência autorizado mais próximo.

Se efetuados os controlos e a máquina de lavar loiça continuar a indicar a anomalia no display: acione a tecla Off, aguarde alguns minutos e acione a tecla On. Se a máquina de lavar loiça não funcionar e/ou o problema persistir, contacte o centro de assistência.

• o tipo de anomalia
• número do modelo (Mod...) e o número de série (S/N...), indicados na chapa de características localizada no interior da porta.

O braço inferior de aspersão gira com dificuldade

A tampa do reservatório do detergente não fecha

• Demasiado detergente no reservatório.
• Mecanismo bloqueado por restos de detergente.

Restos de detergente colados no reservatório, após a lavagem

- reservatório estava húmido quando da adição de detergente. Só adicionar detergente com o reservatório seco.

Terminado o programa, fica água dentro da máquina

• A mangueira de esgoto está entupida ou dobrada.
• A bomba de escoamento está bloqueada.
• Os filtros estão entupidos.
• O programa ainda não terminou. Aguardar que o programa termine.

...na lavagem

Formação invulgar de espuma

• Detergente de lavagem manual no reservatório de abrilhantador.
• Se derramar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o ciclo de lavagem seguinte.

A máquina pára durante a lavagem

• Não há alimentação de energia
• Não há alimentação de água.

Ruído de pancada durante a lavagem

• Braço aspersor está a bater numa peça de loiça. Loiça a bater durante a lavagem
• Peças de loiça incorrectamente arrumadas

Ruído de pancada das válvulas de enchimento

- Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da máquina. Não é necessária qualquer ajuda

...na loiça

Ficam restos de comida na loiça

• Loiça mal arrumada, os jactos de água não atingem a superfície da loiça
• O cesto está sobrecarregado.
• As peças de loiça estão muito juntas.
• Foi adicionado pouco detergente.
• Foi seleccionado um programa fraco.
• Impedido o girar do braço aspersor, porque se encontra uma peça de loiça na sua trajectória.
• Os orifícios do braço aspersor estão entupidos com restos de comida.
• Os filtros estão entupidos.
• Os filtros não estão bem colocados.
• Bomba de escoamento bloqueada.

Descoloração em peças de plástico

• Foi adicionado pouco detergente.
• O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro.

A loiça fica com manchas brancas, copos com aspecto leitoso

• Adicionado pouco detergente.
• Regulada pouca quantidade de abrilhantador.
• Apesar da elevada dureza da água, não foi adicionado sal especial.
• Sistema de amaciamento da água regulado para um grau demasiado baixo
• A tampa do reservatório de sal não está bem fechada. Foi utilizado detergente sem fosfato. Para comparação, experimentar um detergente com fosfato.

A loiça não fica seca

• Seleccionado um programa sem secagem.
• Regulada pouca quantidade de abrilhantador.
• Loiça retirada demasiado cedo da máquina.

Os copos têm um aspecto baço

- Regulada pouca quantidade de abrilhantador

Chá ou restos de batom não totalmente removidos

• O detergente tem baixo efeito de branqueamento.
• Selecionada uma temperatura muito baixa.

Vestígios de ferrugem nos talheres

• Talheres não suficientemente inoxidáveis.
• Demasiado teor de sal na água de lavagem.
• Tampa do reservatório de sal mal fechada.
• Verteu demasiado sal durante o enchimento do reservatório.

Não se consegue eliminar os depósitos na loiça

• Adicionado detergente inadequado.
• Os copos não são próprios para lavar na máquina.

Copos e talheres com estrias, copos com aspecto metálico

- Regulada uma quantidade de abrilhantador demasiado elevada.

Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Capacidade para	Estándar para 12 servicios
Pressão da água da rede	Consulte a placa de identificação
Voltagem	Consulte a placa de identificação
Intensita maxima da corrente	13A
Consumo total de energia	Consulte a placa de identificação

Indicações sobre reciclagem

Os aparelhos velhos não são lixo, sem qualquer valor. Através de uma reciclagem compatível com o meio ambiente, é possível recuperar matérias-primas valiosas.

No caso de aparelhos fora de serviço, retirar a ficha da tomada, cortar e deitar fora o cabo, juntamente com a ficha.

Destruir o fecho da porta, evitando, assim, que crianças a brincar possam ficar bloqueadas dentro do aparelho e corram perigo de vida.

O seu novo aparelho esteve protegido pela embalagem durante o transporte.

Todos os materiais utilizados são reutilizáveis. Por favor, providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente.

Não permitir que as crianças brinquem com os componentes da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às películas transparentes.

Junto de uma Agente Especializado ou dos Serviços Municipalizados da sua zona, informe-se sobre as várias possibilidades de reciclagem.

Resíduos

O símbolo no produto ou em sua embalagem indica que este produto não pode ser tratado como um resíduo doméstico. Deverá ser entregue ao ponto aplicável da coleta para reciclagem do equipamento elétrico e eletrônico. Assegurando-se que este produto é disposto corretamente, você ajudará a impedir consequências negativas potenciais para o ambiente e a saúde humana, que poderiam de outra maneira ser causadas pela manipulação imprópria deste produto. Para uma informação mais detalhada sobre reciclagem deste produto, contate por favor o seu escritório da cidade local, o seu serviço para reciclagem ou a loja onde você comprou o produto.

Generalidades

Máquinas de embutir e integrar, que, posteriormente, sejam instaladas como máquinas Solo, devem ser fixadas de modo que não possam tombar, por ex. fixação à parede por meio de parafusos ou embutida sob um tampo corrido, aparafusado com os armários adjacentes.

Indicações sobre testes comparativos conforme EN 50242

Arrumação segundo determinação da norma

Exemplo de arrumação: Ver fig. 1, 2 e 3

Capacidade: 12 talheres

Programa comparativo: Lavagem ligeira

Regulação de abrilhantador: 5

Detergente: Prélavagem - 5g

Lavagem prolongada -25g

Quando estiver a testar o desempenho de lavagem, é necessário que a roda do cesto superior se encontre na posição de rolamento.

Se o tipo de loiça e de talheres diferir dos testes comparativos conforme EN 50242, contactar o fabricante de máquina antes da execução dos testes.
