DW12-PFE8 - Lavavajillas HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas independiente
Marca	Haier
Modelo	DW12-PFE8
Dimensiones (An x Pr x Al)	60 x 60 x 85 cm
Peso neto	42 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, 10 A
Potencia total	1930 W
Capacidad	12 cubiertos
Clase energética	E (etiqueta antigua)
Consumo de agua por ciclo	9.9 L
Consumo de energía por ciclo	0.92 kWh
Nivel sonoro	48 dB(A)
Programas de lavado	Eco, Intensivo, Rápido, Vasos, Prelavado, Auto
Funciones especiales	Inicio diferido (24 h máx.), Secado turbo
Panel de control	Electrónico con pantalla LED
Sistema de seguridad	Seguridad infantil, Antidesbordamiento, Protección contra fugas de agua
Mantenimiento y limpieza	Filtro extraíble, brazos de lavado desmontables, autolimpieza
Piezas de repuesto y reparabilidad	Índice de reparabilidad 7.9/10, piezas disponibles 10 años
Información general	Garantía 2 años, fabricación Europa

Preguntas frecuentes - DW12-PFE8 HAIER

¿Qué programas de lavado están disponibles en el Haier DW12-PFE8?

El lavavajillas ofrece varios programas: Eco (ahorro de agua/energía), Intensivo (vajilla muy sucia), Rápido (30 min), Vasos (delicado), Prelavado (solo enjuague) y Auto (detección de suciedad).

¿Cómo usar el inicio diferido?

Presione la tecla Inicio diferido (reloj) para elegir un retardo de inicio de 1 a 24 horas en intervalos de una hora. Confirme su selección, luego cierre la puerta. El ciclo comenzará automáticamente a la hora elegida.

¿Por qué mi lavavajillas Haier DW12-PFE8 no desagua?

Primero verifique que la manguera de desagüe no esté doblada u obstruida. Luego, limpie el filtro en el fondo del tambor: un filtro sucio bloquea el desagüe. Si el problema persiste, la válvula antirretorno o la bomba de desagüe podría estar defectuosa.

¿Cómo mantener el filtro de mi lavavajillas?

Retire la cesta inferior, desenrosque el filtro cilíndrico (gire en sentido contrario a las agujas del reloj) y enjuáguelo bajo agua corriente. Realice esta operación cada 2 a 4 semanas para garantizar un buen funcionamiento.

¿Qué hacer si aparece el código de error E1 en la pantalla?

El error E1 indica un problema de entrada de agua. Verifique que el grifo de entrada esté abierto y que la presión sea suficiente. Limpie también el filtro de la manguera de entrada. Si el indicador persiste, contacte al servicio postventa.

¿Qué cantidad de sal regeneradora y líquido de enjuague debo agregar?

La sal regeneradora debe verterse en el depósito previsto (aproximadamente 1 kg) hasta llenarlo. El líquido de enjuague se vierte en el compartimento dedicado hasta la marca MAX (aproximadamente 150 ml). Use un embudo para evitar derrames.

¿El DW12-PFE8 es adecuado para instalación empotrable?

Este modelo está diseñado para una instalación libre o semiempotrada (con panel de control visible). Para una instalación integrada, se debe prever un kit de empotramiento opcional y verificar las dimensiones del mueble (mín. 60x60x85 cm).

¿Cómo activar la seguridad infantil?

Para activar la seguridad infantil, mantenga presionada la tecla Inicio diferido durante 3 segundos hasta que aparezca el símbolo de bloqueo en la pantalla. Repita el procedimiento para desactivar.

¿Qué tipo de detergente usar?

Use un detergente en polvo, gel o tabletas específico para lavavajillas. Respete las dosis indicadas en el empaque. Para ciclos cortos, prefiera polvo o gel para una disolución rápida.

¿Cómo limpiar los brazos de lavado?

Retire los brazos de lavado (superior e inferior) desenroscándolos o desenganchándolos. Enjuague los orificios bajo agua corriente y use un palillo para desbloquear las boquillas obstruidas. Vuelva a colocarlos asegurándose de que giren libremente.

MANUAL DE USUARIO DW12-PFE8 HAIER

MANUAL DE INSTRUCCIONES DEL LAVAVAJILLAS

MANUAL DE INSTRUCCIONES DE LA MÁQUINA DE LAVAR LOZA

MANUAL DE INSTRUCCIONES DEL LAVAVAJILLAS

Inserción del abrillantador

- La vajilla no se ha colocado correctamente.

Detergente: Prelavado - 5g

Consejos de seguridad 2

Vajilla no apropiada 4

Cómo mantener en buen estado el lavavajillas 5

Instalación 6

Cómo se remueve la tapa del lavavajillas 9

Familiarizándose con el lavavajillas 11

Rellenado del depósito de sales descalcificadoras 13

Cómo cargar el abrillantador 15

Cómo cargar el detergente 16

Colocación de la vajilla 17

Cuadro de programas 19

Consumo 20

Limpieza de la vajilla 21

Cuidado y mantenimiento 26

Detección de averías 28

Características técnicas 32

Advertencias 33

Al ser suministrado el aparato

• Verificar inmediatamente el estado del embalaje del lavavajillas por si presentara daños o desperfectos debidos al transporte. No poner en marcha el aparato en caso de presentar éste daños o desperfectos visibles. En caso necesario, consultar con el distribuidor.
• Retirar y evacuar los materiales de embalaje según la legislación nacional.

Antes de la instalación de la máquina

• Cerciórese de que la instalación eléctrica de su vivienda dispone de una puesta a tierra debidamente instalada.
• Efectuar la instalación y la conexión del aparato a la red eléctrica según se indica en las instrucciones de instalación y montaje.
• Durante la instalación del aparato, éste deberá permanecer desconectado de la red eléctrica.
• Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato.
• No conectar nunca el aparato a la red eléctrica a través de un cable de prolongación.
• Tras el montaje del aparato, el enchufe de éste deberá ser accesible.
• No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación.
• Este aparato no debe instalarse en el exterior, incluso si la zona donde se va a instalar está cubierta por un tejado; resulta muy peligroso exponerlo a la lluvia y a la intemperie.

Funcionamiento diario

• El lavavajillas sólo debe ser utilizado por personas adultas para lavar vajillas y utensilios de cocina.
• No sentarse ni subirse encima de la puerta del lavavajillas: El aparato podría volcar.
• El agua de lavado que se encuentra en el interior del lavavajillas no es apta para el consumo humano o animal.
• No introducir ni agregar jamás disolventes en el lavavajillas. ¡Existe peligro de explosión!
• Abrir la puerta del lavavajillas con sumo cuidado durante el ciclo de lavado. ¡Existe peligro de que se produzcan fugas de agua!
• No toque la resistencia durante o después del ciclo de lavado.
• Si el aparato no funciona correctamente o si es preciso realizar alguna operación de mantenimiento, desconecte el aparato del suministro eléctrico.

En caso de haber niños en el hogar

• Los niños y personas enfermas no deben utilizar el aparato.
• No permita que los niños jueguen con el aparato.
• Guarde el detergente fuera del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando esté abierto.

Antes de la instalación de la máquina

• En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado, "Pequeñas averías de fácil arreglo". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica.
• Las reparaciones sólo deben ser efectuadas por personal cualificado. Si el cable de alimentación está dañado, sustitúyalo por un cable o conjunto especial disponible a través del fabricante o del Servicio de asistencia técnica.
• Para mantener el RENDIMIENTO y SEGURIDAD de este aparato, recomendamos:
• llamar al servicio técnico autorizado por el fabricante.
• utilizar siempre las piezas originales.

Desguace de la vieja unidad

• Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar.
• Contribuya activamente a la protección del medio ambiente cuidándose de que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Advertencia:

Los niños podrían acceder al aparato y encerrarse dentro (peligro de asfixia) o provocar otras situaciones peligrosas. Por esta razón: Sacar el enchufe de acometida, cortar el cable de acometida y eliminarlo. Romper el cierre de la puerta de forma que la puerta no se pueda cerrar.

La vajilla que se describe a continuación no es adecuada para su limpieza en el lavavajillas:

Vajilla y cubiertos íntegramente de madera o que incorporen elementos de madera, dado que pueden perder su color; piezas pegadas con cola no resistentes a la acción del agua caliente; cristalería y jarrones decorativos o vajilla antigua o valiosa, ya que los elementos decorativos de estos objetos puede que no sean resistentes a la acción del lavavajillas.

Asimismo no son adecuados para el lavavajillas los elementos de material plástico no resistentes al agua caliente, ni tampoco la vajilla de cobre o estaño. Los barnizados, así como las piezas de aluminio y plata pueden cambiar su tonalidad o perder el brillo. Cierto tipo de cristalería puede perder su brillo al cabo de repetidos ciclos de lavado. Asimismo no deberán introducirse en el lavavajillas materiales con gran capacidad de absorción de líquidos como esponjas y paños.

Nuestro consejo:

Compre en el futuro sólo vajilla y cubiertos explícitamente adecuados para el lavado en el lavavajillas.

Advertencia:

No lavar en el lavavajillas la vajilla que contenga restos de ceniza, cera, grasa lubricante o pinturas.

Daños en la cristalería y vajilla

Causas:

• Tipo de vidrio y proceso de fabricación de la cristalería.
• Composición química del detergente.
• Temperatura del agua y duración del programa de lavado.

Nuestro consejo:

• Usar cristalería y vajilla de porcelana provistas por el fabricante con el distintivo "Resistentes a lavavajillas" o equivalente.
• Usar un detergente caracterizado como «suave» o «no agresivo» Consultar a este respecto con los fabricantes de detergentes.
• Seleccionar un programa de lavado de corta duración y la temperatura más baja posible.
• Con objeto de evitar daños en la cristalería y los cubiertos, aconsejamos retirarlos del lavavajillas lo más pronto posible, una vez concluido el programa de lavado.

Cómo mantener en buen estado el lavavajillas

ES

Después de cada lavado

Cierre el grifo de suministro de agua y deje la puerta entreabierta para evitar que se formen malos olores y humedad en su interior.

Antes de efectuar cualquier operación de limpieza o mantenimiento, apague el lavavajillas para evitar correr riesgos innecesarios.

No utilice productos de limpieza abrasivos ni disolventes

Para limpiar el exterior y las partes de goma del aparato, utilice un paño humedecido con agua tibia y detergente.

Para eliminar las manchas de la superficie interior, utilice un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas.

Desplazamiento del aparato

Si fuera necesario mover el aparato, intente mantenerlo en posición vertical. Si fuera absolutamente necesario, puede tumbarse sobre la parte posterior.

Juntas

Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida quedan atrapadas en las juntas. Limpie periódicamente las juntas para evitar esta situación.

La puerta no deberá permanecer abierta, ya que podría suponer un peligro.

Cuando vaya a ausentarse por vacaciones

Recomendamos ejecutar un ciclo de lavado con el lavavajillas vacío, quitar el enchufe, cerrar el grifo y dejar la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formación de malos olores.

Instalación del aparato

Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desagüe que pueden colocarse a la izquierda o a la derecha, según sea necesario, para facilitar la instalación.

Nivelación del aparato

Una vez instalado el lavavajillas, ajuste las patas para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2 grados. Si el aparato está nivelado, el rendimiento mejora.

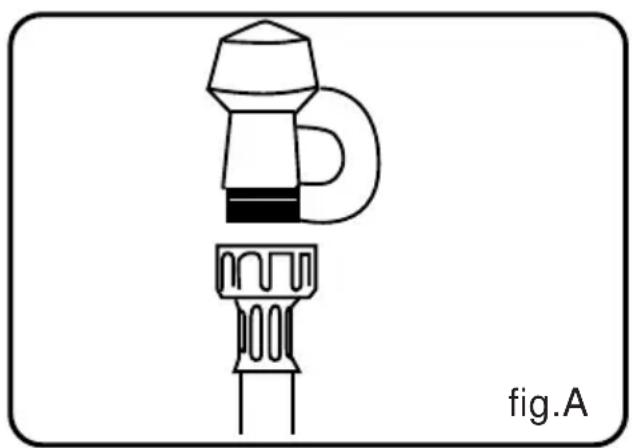

Conexión del agua fría

Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la fig. A).

Si los tubos del agua son nuevos o si no se han utilizado durante mucho tiempo, deje correr el agua para asegurarse de que el agua está limpia y sin impurezas. Si no se toma esta precaución, puede bloquearse la toma de agua y dañar el aparato.

En el caso de conectar un nuevo lavavajillas a la toma de agua, se recomienda la utilización de los nuevos tubos.

Algunos modelos incorporan un tubo adicional de "Aquastop" (ver figura B), el cuál incorpora un pequeño filtro en el extremo final.

Alto voltaje

Protección Aquastop

Para evitar posibles daños en su domicilio derivados de un mal funcionamiento del lavavajillas, éste incorpora un sistema que interrumpe el suministro de agua en caso de detectar un problema en el tubo de alimentación, o detectar una fuga de agua en el interior del lavavajillas.

Si por algún motivo estuviera dañada la caja de componentes eléctricos, apague el lavavajillas y desconéctelo de la toma de corriente de forma inmediata.

Para garantizar que el sistema aquastop funcione de manera adecuada, la caja "A2" con el tubo de entrada de agua, debe conectarse a la toma de agua como muestra la figura B. Cualquier otro tipo de conexión no sería adecuado. Bajo ninguna circunstancia, el tubo de entrada de agua deberá ser cortado, ya que contiene elementos eléctricos en su interior.

Si la longitud del cable no fuera la adecuada para la correcta instalación, el tubo deberá ser reemplazado por otro de una longitud más adecuada. Este tipo especial de tubos es no se suministra de serie, pero podrá adquirirlo a través de su distribuidor o servicio técnico oficial de la marca.

Conexión del tubo de desagüe

Introduzca el tubo de desagüe en una tubería de desagüe con un diámetro mínimo de 4 cms, o colóquelo en el fregadero y asegúrese de que no esté torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la fig. 3). El extremo libre del tubo debe estar a una altura entre 40 y 100 cm y no debe sumergirse en el agua.

Atención.

Fije correctamente el soporte especial de plástico del tubo a la pared para evitar que se mueva y se derrame agua fuera.

Conexión eléctrica

Una vez comprobado que el voltaje y la frecuencia de la casa y los de la placa de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el sistema eléctrico está adaptado para el máximo voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una puesta a tierra adecuada (la puesta a tierra del aparato es obligatoria por ley).

Advertencia:

El enchufe de la máquina lavaplatos debe ser accesible aunque se coloque de forma empotrada, así se facilitarán los posteriores mantenimiento y reparación de la máquina.

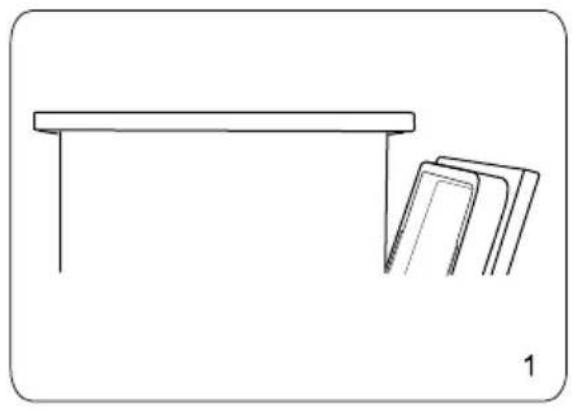

Cómo se remueve la tapa del lavavajillas

ES

El lavavajillas puede colocarse de forma empotrada. Siga las figuras siguientes:

A Indicador de encendido ON - OFF

B Botón de encendido ON - OFF

C Botón de retardo de inicio de programa

D Botón de opciones adicionales

E Símbolos de programa

F Indicador de tiempo restante

G Símbolos de opciones adicionales

H Indicador de fallo de entrada

Indicador de bajo nivel de abrillantador

J Indicador bajo nivel de sal

K Botón de programa

L Botón Inicio / Pausa

Descripción general de funciones

Pulsar el botón para iniciar el programa.

Pulsar este botón para seleccionar la opción adicional.

Función de lavado de cesto superior.

Función de lavado de cesto inferior.

Opción de tabletas de lavado "Multi"

Pulsar este botón para seleccionar el programa.

Pulsar este botón para iniciar o parar el programa.

Pulse estos dos botones para cancelar el programa.

Primer plano (Interior)

a Cesta superior b Armazoncillos de vasos c Cesta inferior d Cestilla para vajillas de plata e Brazo aspersor inferior f Tapón del contenedor de sal

g Tubo de entrada de agua h Tubo de desagüe i Toma de corriente eléctrica j Filtro de lavado k Distribuidor de detergente y abrillantador

Rellenado del depósito de sales descalcificadoras

La sal

La dureza del agua varía según la localidad. Si en el lavavajillas entrara agua dura, se formarían incrustaciones sobre la vajilla.

Gracias a un descalcificador que utiliza una sal específica para lavavajillas, se eliminan las sales de calcio del agua.

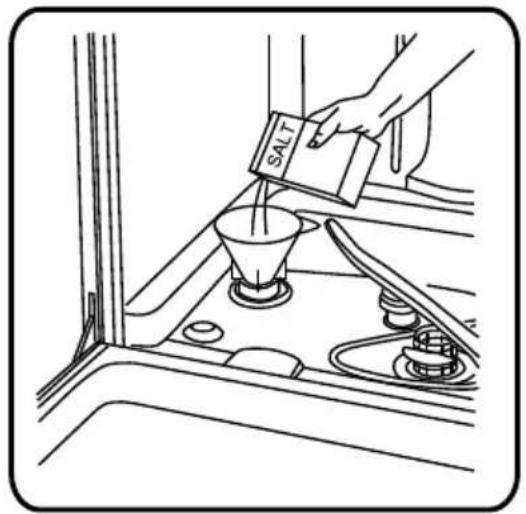

Carga de la sal en el descalcificador

Utilice siempre una sal específica para lavavajillas.

El depósito de sal está debajo del canasto inferior y se llena de la siguiente manera:

• Cuando el indicador "J" aparece, el depósito de sal se deberá rellenar.
• Extraiga el cesto inferior, desenrosque y quite la tapa del depósito.
• Si está cargando el depósito por primera vez, llénelo de agua.
• Coloque el embudo suministrado en el orificio e introduzca aproximadamente 2 kg de sal. Es normal que se derrame un poco de agua del depósito.
• Enrosque nuevamente la tapa con cuidado.

Advertencia:

Regulación del consumo de sal

El lavavajillas ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utiliza, para poder de este modo optimizar y personalizar el consumo de sal llevándolo al nivel mínimo necesario.

Para realizar una correcta regulación, deberá seguir las siguientes instrucciones:

• Aflojar el tapón del depósito de sal.
• En el collar del depósito se ha colocado una flecha (ver fig. al lado).
• Si es necesario, girar la flecha desde el signo "-", en sentido antihorario, hacia el signo "+" según la dureza del agua de alimentación.

Es aconsejable efectuar la regulación según el siguiente esquema:

Dureza del agua			Posición del selector	Consumo de sal (gramos/ciclo)	Autonomía (ciclos/2kg)
°dH °f	H °mmol/l
0 -10	0-17	0-1,7	/ 0 /
10-25	18-44	1,8-4,4	- 20 60
25-50	45-89	4,5-8,9	MED	40 40
>50	>89	>8,9	+ 60 25

El descalcificador está regulado de fábrica en -.

Si se utilizan las pastillas multifunción, llene el depósito de sal y regule la posición en -; si la dureza del agua es mayor que 60°fH, regule la posición en +.

Cómo cargar el abrillantador

El abrillantador

Este producto mejora el brillo de la vajilla y favorece el secado. El depósito del abrillantador está ubicado en el interior de la puerta.

Cuando el indicador de abrillantador “I” del panel de mandos y el indicador mecánico “1” estén activos, habrá que cargar el abrillantador.

Cuando utilice tabletas de lavado “multi”, como “3 en 1”, “4 en 1”, “5 en 1”... el indicador de abrillantador no resulta de utilidad.

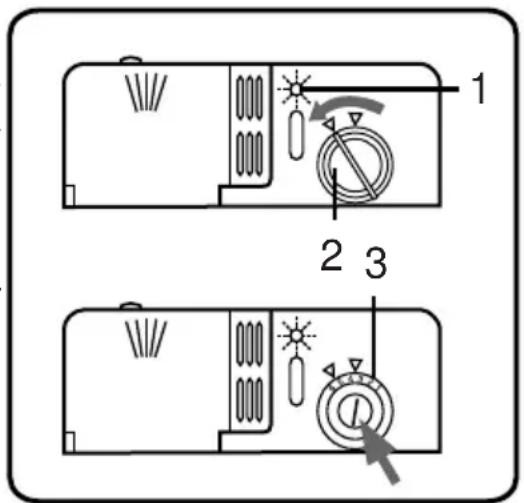

Carga del abrillantador

Sin tener en cuenta el tipo de detergente que vaya a utilizar en su lavavajillas, deberá proceder de la siguiente manera cuando realice la carga del abrillantador.

Para abrir el recipiente es necesario girar en sentido antihorario la tapa "2" y cuando vierta el abrillantador evite que se derrame. Se puede regular la cantidad de producto suministrada, accionando con un destornillador, el regulador "3" colocado debajo de la tapa "2". Hay 6 posiciones posibles, normalmente está colocado en la 3.

Importante:

La regulación del suministro del abrillantador permite mejorar el secado. Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estrías de color blanco, deberá girar el regulador hacia unos niveles más bajos.

El detergente

Usar solamente detergente específico para lavavajillas. La carga del mismo se debe realizar antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en la "Tabla de ciclos de lavado". El distribuidor de detergente se encuentra en la parte interna de la puerta.

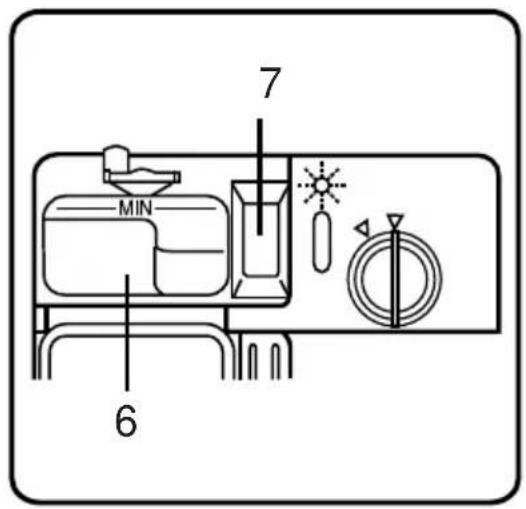

Carga del detergente. Si utiliza detergente normal

• Para abrir la tapa "4" presione el pulsador "5".
• El detergente para el lavado se introduce en la cubeta "6".
• El detergente para el prelavado se introduce en la cubeta "7".
• Después de verter el detergente, cierre la tapa presionando hasta oír un "click".

Si utiliza tabletas de detergente del tipo “3 en 1”, “4 en 1”, “5 en 1”...

• Para abrir la tapa del dispensador "4", presione el botón "5".
• Las tabletas de detergente deberán colocarse dentro del compartimento "6".
• Una vez colocado el detergente en su compartimento, cierre la tapa y presione hacia abajo hasta oír un “click”.

Atención:

Para facilitar el correcto cierre de la tapa, antes del cierre, elimine los eventuales residuos de detergente que hayan caído en los bordes de la cubeta.

Colocación de la vajilla

Antes de colocar la vajilla en el lavavajillas, quite los pedazos más grandes de comida, para que no bloquee el filtro.

Si en el bote y los platos hay comida seca, lo mejor es empaparlos antes de lavar.

Para lavados extras, no hará falta empaparlos.

Saque el cesto para colocar los cubiertos.

Cómo utilizar la cesta inferior

Proponemos que coloque las vajillas que son difíciles de lavar, como botes, platos, tapas, puentes y tazones, en la cesta inferior, según la figura de la derecha.

Coloque las fuentes y las tapas en un lado de la cesta para que no bloqueen al brazo aspersor.

• Las cazuelas y cuencos se deben de colocar con la apertura hacia abajo (vea la fig.D).
• Coloque las ollas hondas un poco inclinadas para que el agua pueda salir mejor.
• Algunos modelos: debajo del canasto inferior, hay una cesta de forma dentada (vea la fig. E), para que quepan más botes y platos.
• La cesta para vajillas de plata se puede dividir en dos (vea la fig. F), así cuando la vajilla es más ligera, se puede utilizar sólo una parte. Y así también se puede ceder espacio para los botes y platos.
• Las vajillas de plata se deben colocar con el mango hacia abajo en la cesta para vajillas de plata; si tiene una lateral, las cucharas se deben colocar solamente en una cesta adecuada. Especialmente para las largas, se deben colocar en un puesto delantero horizontal en la cesta superior.

Cómo utilizar el cesto superior

El cesto superior está diseñado para colocar elementos de gran tamaño y a la vez más ligeros, como pueden ser los vasos de vidrio, las tazas, platos pequeños, tazones y platos llanos (a condición de que no estén tan sucios).

• Coloque bien los cubiertos para que no se muevan durante el lavado.
• El cesto superior se puede subir y bajar a través de las palancas laterales (vea la fig. G).

Ajuste el cesto superior al nivel más alto para tener más espacio. De esta forma podrá colocar las cacerolas y bandejas de gran tamaño en el cesto inferior.

El estante de soporte

Coloque los vasos altos de vidrio y los objetos que tienen mangos largos en el estante de soporte, y evite que dichos objetos queden muy juntos durante el lavado.

Coloque los vasos de vidrio, tazas y tazones en la cesta adicional para tazas. La cesta extra para tazas se puede girar hacia afuera o hacia adentro según prefiera (vea la fig. H).

Portacuchillos

Esta bandeja está a un lado del cesto superior. Puede lavar los cuchillos grandes y afilados independientemente para evitar daños (vea la fig. I).

Atención:

Los cuchillos y otros utensilios afilados deberán ser colocados dentro del cesto con las puntas hacia abajo, o posicionados de manera horizontal.

Cuadro de programas ES

Programa de lavado	Tipo de vajilla	Tipo de los restos de comida	Cantidad de los restos de alimentos	Estado de los restos de alimentos	Descripción del cido
55°/65° Lavado automático	Poco sensible (por ejemplo porcelana, cacerolas, cubiertos, vasos, etc.)	Sopas, gratinados, salsas, patatas, pastas, arroz, huevos, alimentos fritos o asados	Veel	Erg aangekoekt	Prelavado con agua fría. Programa de lavado largo a 55°C Co 65°C . Aclarado con agua fría. Aclarado con agua caliente. Secado.
/UIntensivo					Prelavado con agua caliente. Programa de lavado largo a 70°C . Aclarado con agua fría. Aclarado con agua caliente. Secado.
55Normal					Prelavado con agua caliente. Programa de lavado largo a 55°C . Aclarado con agua fría. Aclarado con agua caliente. Secado.
55Lavado ligero (EN50242)	Mixta (por ejemplo porcelana, cacerolas, cubiertos, vasos, cristalería etc.)	Sopas, patatas, pastas, arroz, huevos, alimentos fritos o asados.	Weinig	Weinig aangekoekt	Prelavado con agua caliente. Programa de lavado largo a 50°C . Aclarado con agua fría. Aclarado con agua caliente. Secado.
45Cristalería		Café, pasteles, leche, embutido, chorizo, bebidas frías, ensaladas	Heel weinig	Weinig aangekoekt	Lavado a 45°C . Aclarado con agua caliente. Abrillantado en caliente. Secado.
70Rápido					Programa de lavado corto a 40°C . Abrillantado en caliente.
48°Lavado ecologicó		Sopas, patatas, pastas, arroz, huevos, alimentos fritos o asados.			Programa de lavado largo a 48°C Aclarado con agua fría. Aclarado con agua caliente. Secado.
coldRemojo en frío		Rociado de la vajilla en caso de encontrarse almacenada ésta durante varios días en el lavavajillas antes de su limpieza.			Lavado corto en frío para evitar que se peguen los restos de comida en la vajilla.

Consumo ES

Seleccionado No seleccionado

*Ensayo según norma europea EN 50242 con posición del regulador del abrillantador:5

Seleccionar un programa

El cuadro de programas mostrado le permite seleccionar el programa más adecuado en función del tipo de vajilla y de la cantidad o naturaleza de los restos de alimentos que se encontraran adheridos a éstas.

El desarrollo completo y los datos relativos al programa figuran en la parte inferior del cuadro de programas.

Por ejemplo: Para lavar piezas de vajilla con numerosos restos de alimentos fuertemente adheridos deberá usarse el programa "Normal" 55.

Consejo para reducir los consumos

En el caso de realizar una carga escasa del lavavajillas, bastará con seleccionar el programa inmediatamente inferior.

Duración y consumos de los programas

Los valores reseñados sólo son valores orientados, calculados en función de unas condiciones de trabajo de la máquina normales.

Estos valores pueden divergir de los valores reales medidos en función:

• De la cantidad de vajilla que se lave.
• De la temperatura del agua de alimentación.
• De la presión del agua de red.
• De la temperatura ambiente que exista en el
• lugar de emplazamiento de la máquina.
• De las tolerancias de la red eléctrica. De las tolerancias del aparato (temperatura, caudal de agua, etc.).

Puesta en marcha del aparato

• Asegúrese de abrir el grifo de entrada de agua, y cargue el lavavajillas.
• Cierre la puerta y encienda el aparato pulsando el botón On-Off. El piloto de encendido quedará activado.
• Pulse el botón de programas “K” para seleccionar el programa deseado, el cuál quedará indicado a través del LED correspondiente “E”.
• Pulsar el botón de Inicio/Pausa “L”, el lavavajillas comenzará a funcionar inmediatamente, quedando el programa seleccionado indicado en el panel de control.

Fin del programa

Seis señales acústicas indicarán el final del programa. El indicador de programa y el display que muestra el tiempo para la finalización del programa quedarán desactivados.

Desconectar el aparato

Aguardar unos minutos tras finalizar el programa:

• Desconectar el interruptor On-Off.
• Abrir la puerta del aparato.
• Extraer la vajilla una vez que se haya enfriado.
• Cerrar la llave de paso (grifo del agua).

Atención:

Cuando el lavavajillas esté todavía en curso, pulsando el botón RESET podrá cancelar el programa.

Interrumpir un programa

• Abrir la puerta. Atención: Peligro de salpicaduras de agua! Abrir la puerta una vez que el brazo aspersor haya dejado de girar.
• 10 señales acústicas durante 30 segundos nos indican que la puerta ha quedado abierta. Se mostrará por pantalla el mensaje E1.
• En caso de estar conectado el aparato a la red de agua caliente o abrir la puerta del mismo una vez que se ha calentado el agua, dejar la puerta entreabierta durante unos minutos, antes de volverla a cerrar. De lo contrario la expansión puede abrir la puerta.
• Para proseguir con el desarrollo del programa, volver a conectar el interruptor principal y cerrar la puerta.

Atención:

Interrumpa la ejecución de un programa solamente cuando sea absolutamente necesario.

Cancelación o modificación de un programa ya en marcha

• Un programa ya en marcha sólo puede modificarse si lleva poco tiempo en marcha. De lo contrario, puede que ya se haya utilizado el detergente y que aparato haya descargado el agua del lavado. Si fuera el caso, es necesario volver a rellenar el distribuidor del detergente (consulte el apartado “Llenado del distribuidor de detergente”).
• Para modificar un programa ya en marcha, siga las instrucciones del apartado titulado “Reseteo del desagüe”, y seleccione el programa que desee (ver apartado “Conexión del aparato”).

Uso de las tabletas de detergente "3 en 1"

Aviso general

1. Antes de utilizar estos productos deberá comprobar que la dureza del agua es compatible con las especificaciones del fabricante.
2. Los productos deberán ser utilizados siguiendo estrictamente las instrucciones del fabricante.
3. En el caso de encontrar algún problema al utilizar las pastillas "3 in 1" por primera vez, contacte por favor con el servicio de atención al cliente del fabricante del detergente (el teléfono aparece en la caja del producto).

Atención

Cuando utilice productos combinados, la luz de abrillantador y sal no serán tenidas en cuenta. Se recomienda seleccionar el nivel más bajo de dureza de agua.

Seleccionar la función "Tabletas":

1. Cierre la puerta. Seleccione el programa y presione el botón "D" hasta que el "Indicador de tableta" 📋 se encienda.
2. Presione el botón Inicio/Pausa "L", y el lavavajillas comenzará el programa. El indicador de programa y el de tabletas quedará parpadeando.

Para cancelar la función "Tabletas"

Siga las instrucciones para la "Cancelación del programa en progreso".

Si decide cambiar al uso de tabletas de detergente normales le advertimos de que:

1. Rellene los compartimento de abrillantador y sal.
2. Ajuste la dureza del agua a un valor apropiado, y ejecute tres ciclos de lavado sin carga.
3. Reajuste de Nuevo la dureza del agua deacuerdo a las condiciones de su zona (Para más información revise las indicaciones del manual de instrucciones).

Atención:

No poner las tabletas en la cuba o en el cesto de los cubiertos, ya que obtendrá unos bajos resultados de lavado. Las tabletas deberán colocarse en el dispensador de jabón.

Atención:

Cuando seleccione los programas rápido o remojo no deberá utilizar tabletas "3 en 1".

Lavado del cesto superior

Esta función le permite lavar la vajilla utilizando únicamente el cesto superior, en el caso de no tener vajilla suficiente para preparar una carga de vajilla completa. De este modo podrá ahorrar agua y consumo de energía.

Para seleccionar el cesto superior:

1. Cierre la puerta. Seleccione el programa y presione el botón de funciones adicionales hasta que se active el LED del cesto superior.
2. Presione el botón Start/Pausa "L", el lavavajillas comenzará el programa y el indicador de programa y del cesto superior parpadearán.

Para cancelar el lavado con el cesto superior:

Siga las instrucciones "Cancelación o modificación del programa".

Lavado del cesto inferior

Esta función le permite lavar la vajilla utilizando únicamente el cesto inferior, en el caso de no tener vajilla suficiente para preparar una carga de vajilla completa. De este modo podrá ahorrar agua y consumo de energía.

Para seleccionar el cesto inferior:

1. Cierre la puerta. Seleccione el programa y presione el botón de funciones adicionales hasta que se active el LED del cesto inferior.
2. Presione el botón Start/Pausa "L", el lavavajillas comenzará el programa y el indicador de programa y del cesto inferior parpadearán.

Para cancelar el lavado con el cesto inferior:

Siga las instrucciones "Cancelación o modificación del programa".

Nota:

Por favor recuerde que la cantidad de detergente debe ser proporcional a la carga introducida.

Función programación diferida

Mediante esta función se puede retrasar el comienzo del programa en pasos de 1 hora, hasta 12 horas.

1. Cierre la puerta. Encienda el lavavajillas.
2. Presione el botón de programas y seleccione el programa deseado.
3. Presione el botón de programación diferida, el indicador de tiempo mostrará un "1".
4. Presione el botón de programación diferida hasta que aparezca el tiempo deseado.
5. Para cancelar la programación diferida, presione el botón de programación diferida hasta que el indicador no muestre ningún dígito.
6. Presione el botón Inicio/Pausa y el indicador de tiempo diferido parpadeará e iniciará una cuenta atrás. El programa comenzará cuando el indicador se apague.

Para cancelar la programación diferida que se esté ejecutando, siga las instrucciones "Cancelación y modificación del ciclo".

Función de reseteo de desagüe

Puede utilizar la función de reseteo de desagüe para parar el ciclo de lavado presionando el botón de reseteo (ambos "C" y "D") durante 3 segundos para cancelar el programa, entonces el lavavajillas parará después de finalizar la fase de desagüe.

Cuidado y mantenimiento

Un control y mantenimiento regular de su lavavajillas contribuirá a prevenir averías y perturbación en el funcionamiento de éste, ahorrando de este modo tiempo y molestias. Por ello deberá someter regularmente su aparato a un control visual.

Estado general del aparato

- Verificar el interior del lavavajillas por si hubiera en su interior depósitos de grasa o incrustaciones de cal. En caso de comprobar la existencia de depósitos de grasa o incrustaciones de cal, hacer circular por la máquina un detergente específico apropiado.

Sal especial para descalcificación del agua

Verificar el piloto de aviso de la reposición de la sal descalcificadora “J”. En caso necesario, reponer sal en el depósito.

Abrillantador

Verificar el piloto de aviso de la reposición del abrillantador "I". En caso necesario, reponer abrillantador.

Filtros

Los filtros "8" y "9" retienen las partículas de suciedad gruesas disueltas en el agua de lavado de máquina, evitando que puedan llegar hasta la bomba. Esta suciedad puede obstruir de vez en cuando los filtros.

• Verificar tras cada ciclo de funcionamiento del lavavajillas si se ha acumulado suciedad en los filtros.
• Tras girar el microfiltro "8" para suciedad gruesa hasta extraerlo, retirar también el grupo de filtros "9". Eliminar la suciedad (restos de alimentos) acumulada de los filtros. Enjuagarlos bajo el chorro de agua del grifo.
• Colocar el grupo de filtros "9" en su emplazamiento; colocar el microfiltro.

Atención:

Antes de limpiar el lavavajillas, asegúrese de que se haya desconectado del suministro eléctrico.

Los depósitos de cal o las partículas de suciedad procedentes del agua de lavado pueden obstruir los inyectores (orificios) y apoyos de los brazos de aspersión "10" y "11".

• Verificar si los inyectores (orificios) de los brazos de aspersión están obstruidos por restos de alimentos.
• En caso necesario, extraer el brazo de aspersión inferior "11" hacia arriba.
• Desmontar el brazo de aspersión superior "10".
• Limpiar los brazos de aspersión bajo el chorro de agua del grifo.
• Montar los brazos en su sitio, encajando el brazo inferior y atornillando el brazo superior.

Asegúrese de que el aparato se haya desconectado de la fuente de alimentación antes de retirar y limpiar las piezas internas.

Pequeñas averías de fácil arreglo

Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente, no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias.

Averías

al conectar el aparato

• El aparato no se pone en marcha.
• El fusible de la instalación eléctrica está defectuoso.
• El enchufe del aparato no está conectado a la toma de corriente.
• La puerta del aparato no está cerrada correctamente.
• No se ha pulsado la tecla selectora del programa de lavado.
• El grifo del agua está cerrado.
• El filtro de la manguera de alimentación de agua está obstruido. El filtro se encuentra emplazado en la conexión del dispositivo de Aquastop o de la manguera de alimentación.

Atención:

Téngalo siempre presente: Las reparaciones que fuera necesario efectuar en su aparato sólo deberán ser ejecutadas por personal técnico debidamente cualificado. Las reparaciones incorrectas o erróneas pueden causar daños de consideración o dar lugar a situaciones de peligro para el usuario.

En el aparato

Errores mostrados en la pantalla:

Si el lavavajillas emite unas 10 señales sonoras cortas durante 30 segundos, y la pantalla muestra el mensaje "E1" y el indicador de programa queda iluminado:

- Compruebe si la puerta está cerrada correctamente.

Si el lavavajillas emite unas 10 señales sonoras cortas durante 30 segundos, y la pantalla muestra el mensaje "E3" y el indicador de programa queda iluminado:

- Compruebe si el tubo de desagüe está colocado en una posición muy baja.

Si el lavavajillas emite unas 10 señales sonoras cortas durante 30 segundos, y la pantalla muestra el mensaje "E4" y el indicador de programa queda iluminado:

• Compruebe si el tubo de entrada de agua está torcido o doblado.
• Compruebe si el tubo de desagüe está colocado en una posición muy alta.

Si el lavavajillas emite unas 10 señales sonoras cortas durante 30 segundos, y la pantalla muestra el mensaje "E5" y el indicador de programa queda iluminado:

• Compruebe si el grifo está abierto y el tubo flexible está conectado correctamente.
• Compruebe que el suministro de agua esté abierto y con la suficiente presión.
• Compruebe que el tubo flexible del agua no esté torcido o doblado.
• Compruebe que el filtro del tubo flexible de suministro del agua no esté obstruido.
• Compruebe si el tubo de desagüe está colocado en una posición muy baja.

Si el lavavajillas emite unas 10 señales sonoras cortas durante 30 segundos, y la pantalla muestra el mensaje "E2", "E6", "E7", "E8", "E9", "EA" o "Eb", póngase en contacto con el Servicio Técnico autorizado. Si tras efectuar todas estas comprobaciones el lavavajillas continúa mostrando la avería en el display: pulsar la tecla Off, esperar unos minutos y pulsar la tecla On. Si el lavavajillas no funciona y persiste el problema, póngase en contacto con el Servicio Técnico autorizado y proporcione la siguiente información:

• Tipo de problema.
• Modelo y el número de serie del aparato, incluidos en la placa situada en la parte interior de la puerta.

El brazo de aspersión inferior gira con dificultad

- El brazo se encuentra trabado u obstruido por restos de alimentos o piezas de la vajilla.

• Se ha puesto excesivo detergente en la cámara.
• Los restos de detergente adheridos a la cámara bloquean el mecanismo de cierre de ésta.

Tras concluir el lavado, hay adheridos restos de detergente en la cámara

- La cámara del detergente estaba húmeda al poner el detergente en la misma. Colocar el detergente sólo en una cámara seca.

Tras concluir el programa de lavado, el agua no es evacuada completamente de la cuba del aparato.

• El tubo de desagüe está obstruido o doblado.
• La bomba de evacuación está bloqueada.
• Los filtros están obstruidos.
• El programa no ha finalizado aún. Aguardar a que concluya el programa.

Durante el ciclo de lavado

Formación de espuma no habitual

• Se ha puesto lavavajillas manual en el depósito del abrillantador.
• El abrillantador derramado puede originar una excesiva formación de espuma en el siguiente lavado, por lo tanto, retirar con un trapo el abrillantador esparcido.

El aparato se para durante el ciclo de lavado

• Se ha cortado la alimentación de corriente.
• Se ha cortado la alimentación de agua.

Se escuchan sonidos de golpes durante el ciclo de lavado

- El brazo de aspersión roza o choca contra piezas de la vajilla.

Se producen tintineos durante el ciclo de lavado

- La vajilla no se ha colocado correctamente.

Se escuchan golpes en las válvulas de llenado

- Se debe a la instalación de la tubería de agua. No tiene consecuencias sobre el funcionamiento de la máquina. No hay solución posible.

En la vajilla

En la vajilla quedan adheridos restos de alimentos

• La vajilla se ha colocado en posición incorrecta. Los chorros de agua de los brazos de aspersión no pudieron acceder hasta la superficie de la vajilla.
• Exceso de carga en el cesto.
• Las piezas de vajilla han estado en contacto unas con otras.
• Se ha puesto una cantidad de detergente insuficiente.
• El programa seleccionado no tenía suficiente intensidad.
• El movimiento libre de los brazos de aspersión ha sido obstaculizado por una pieza de vajilla.
• Los inyectores (orificios) del brazo de aspersión están obstruidos por restos de alimentos.
• Los filtros están obstruidos.
• La bomba de desagüe está bloqueada.

En los elementos de plástico se producen decoloraciones

• Se ha puesto una insuficiente cantidad de detergente.
• El detergente empleado tiene un insuficiente efecto blanqueador. Utilizar un detergente blanqueador de cloro.

Se observan manchas blancas (de cal) en la vajilla, sobre los vasos aparece un velo turbio.

• Dosificación insuficiente del detergente.
• Dosificación insuficiente del abrillantador.
• A pesar de vivir en una zona de agua con un elevado grado de dureza, no se ha puesto sal descalcificadora en el aparato.
• Instalación descalcificadora ajustada a una dureza del agua insuficiente.
• La tapa del depósito de la sal descalcificadora no se ha cerrado completamente.
• Se ha empleado un agente libre de fosfato; hacer un ensayo comparativo con un detergente con fosfato.

La vajilla no sale seca.

• Se ha seleccionado un programa sin ciclo de secado.
• Dosificación insuficiente de abrillantador.
• La vajilla se ha retirado demasiado pronto del aparato.

Los vasos presentan un aspecto opaco.

- Dosificación insuficiente del abrillantador.

Los cercos de té o manchas de barra de labios no han desaparecido completamente

• El detergente empleado tiene un insuficiente poder blanqueador.
• Se ha seleccionado una temperatura de trabajo insuficiente.

Se observan manchas de óxido en los cubiertos

• Los cubiertos no tienen suficiente resistencia contra el óxido.
• Hay excesiva cantidad de sal descalcificadora en el agua de lavado de la máquina.
• No se ha cerrado correctamente la tapa del depósito de la sal.
• Al reponer sal en el depósito, se ha derramado una excesiva cantidad.

Los vasos presentan un aspecto opaco y descolorido, los depósitos no se pueden eliminar frotándolos a mano.

• El detergente empleado es inadecuado.
• Los vasos no son apropiados para el lavado en lavavajillas.

En los vasos y los cubiertos se observan velos, los vasos presentan un aspecto metálico.

- Dosificación excesivamente elevada del abrillantador.

Anchura	60 cms
Fondo	60 cms
Altura	85 cms
Capacidad	Estándar para 12 servicios
Presión del agua	Ver la placa de capacidad
Voltaje	Ver la placa de capacidad
Máxima intensidad de corriente	13A
Potencia total consumida	Ver la placa de capacidad

Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes).

Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe.

Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y se pongan en peligro de muerte por asfixia.

Dada la elevada calidad de nuestros productos, éstos necesitan para su transporte un embalaje protector eficaz, cuyas dimensiones, no obstante, hemos limitado a lo estrictamente necesario.

Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados.

Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de las unidades inservibles o desechadas respetuosos con el medio ambiente.

El material de embalaje no es ningún juguete. Por lo tanto no deberá entregarse a éstos para que jueguen con él. ¡Peligro de asfixia con los cartones plegables y las láminas de plástico!

Su Ayuntamiento o Administración local le informarán gustosamente sobre los métodos y posibilidades actuales de eliminación y evacuación de estos materiales.

Eliminación

Observaciones generales

Los aparatos encastrables o integrables que fueran a utilizarse ulteriormente como aparatos verticales, deberán asegurarse contra el peligro de vuelco, por ejemplo fijándolos con tornillos a la pared o montando una placa de trabajo encimera de una pieza, atornillada a los armarios adyacentes o más próximos.

Homologación según norma europea EN 50242

Carga de la vajilla según se prescribe en la norma.

Ejemplos para cargar la vajilla: fig. 1, 2 y 3.

Capacidad: 12 cubiertos

Programa comparativo: Lavado ligero

Regulador del abrillantador: 5

Durante la prueba de rendimiento de lavado, es preciso que la rueda principal de la cesta superior se apoye en el raíl rodador.

En caso de divergencia de las condiciones de ensayo prescritas en la norma EN 50242, por ejemplo en cuanto al grado de suciedad de la vajilla, el tipo y la naturaleza de la vajilla y los cubiertos empleados, etc., consultar antes de la comprobación con el fabricante.

Índice

PT

Características técnicas 32

Indicações 33

No acto da entrega

El enchufe de la máquina lavaplatos debe ser accesible aunque se coloca de forma empotrada, así se facilitará los posteriores mantenimiento y reparación de la máquina.

P Pulse esta tecla para seleccionar el programa.

Pulse estas dos teclas para cancelar el programa.

con regulador de abrillantador al nivel: 5

- brazo está bloqueado por partículas o restos de comida.

Características técnicas PT
