XIT 6C3TB3B - Lavavajillas HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas independiente
Marca	Haier
Modelo	XIT 6C3TB3B
Anchura	60 cm
Altura	85 cm
Profundidad	60 cm
Peso neto	50 kg
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Clase de eficiencia energética	A+
Número de cubiertos	12
Nivel de ruido	45 dB(A)
Programas de lavado	Eco, Intensivo, Rápido, Cristal, Enjuague
Bloqueo infantil	Sí
Protección contra desbordamiento	Sí
Consumo de agua por ciclo	9.5 L
Sistema de secado	Secado por condensación
Tipo de filtro	Microfiltro autolimpiante
Tipo de motor	Motor inverter
Disponibilidad de repuestos	Sí, a través del servicio autorizado de Haier
Índice de reparabilidad (Francia)	8.0 / 10

Preguntas frecuentes - XIT 6C3TB3B HAIER

¿Cómo instalo el lavavajillas?

Asegúrese de que el electrodoméstico esté nivelado y conectado a un suministro de agua (solo agua fría) y a un sistema de desagüe. La conexión eléctrica debe cumplir con las normativas locales. Consulte el manual de instalación para obtener instrucciones detalladas.

¿Qué programas están disponibles?

El lavavajillas ofrece programas Eco, Intensivo, Rápido (30 min), Cristal y Enjuague. Seleccione el programa adecuado según el nivel de suciedad y el tipo de carga.

¿Cómo limpio los filtros?

Retire y enjuague regularmente el conjunto del filtro bajo agua corriente. Use un cepillo suave para eliminar residuos. Asegúrese de que los filtros estén correctamente reinsertados para evitar malos resultados de lavado.

¿Qué significa el código de error E1?

El error E1 indica un problema de entrada de agua. Verifique que el grifo de agua esté abierto y que la manguera no esté doblada. Si el problema persiste, comuníquese con el servicio de atención al cliente de Haier.

¿Puedo usar jabón para platos normal?

No, use solo detergente para lavavajillas (en polvo, gel o tabletas). El jabón para platos normal causará espuma excesiva y puede dañar el electrodoméstico.

¿Cómo activar el bloqueo infantil?

Mantenga presionado el botón 'Inicio' durante 3 segundos hasta que se encienda el indicador de bloqueo infantil. Para desactivarlo, repita la misma acción.

¿Por qué los platos no se secan correctamente?

Verifique si el abrillantador está lleno y si la configuración de secado está activada. Asegúrese de que la temperatura del enjuague final sea lo suficientemente alta. Además, evite la sobrecarga.

¿Cuál es el consumo de energía por ciclo?

El consumo de energía depende del programa. En el programa Eco, es de aproximadamente 0.85 kWh por ciclo. Consulte la etiqueta energética para más detalles.

¿Cómo descalcificar el lavavajillas?

Use un agente descalcificador específico para lavavajillas. Ejecute un programa de enjuague (sin platos) con el producto descalcificador. Repita cada 3-6 meses según la dureza del agua.

¿Dónde puedo encontrar repuestos?

Los repuestos se pueden pedir a centros de servicio autorizados de Haier o en línea a través del sitio web oficial de Haier. Use el número de modelo XIT 6C3TB3B para identificar las piezas correctas.

MANUAL DE USUARIO XIT 6C3TB3B HAIER

Guía de instalación UE

¡ADVERTENCIA!

Peligro de descarga eléctrica El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

• Este electrodoméstico debe conectarse a tierra. Este electrodoméstico incluye un cable con un conductor de puesta a tierra del equipo y el enchufe correspondiente. Conéctelo a un enchufe adecuado instalado y puesto a tierra de conformidad con las normativas locales.
• ADVERTENCIA - La conexión del conductor de superficie del equipo puede provocar un riesgo de descarga eléctrica. Consulte con un electricista o técnico de mantenimiento si no está seguro de si el aparato está correctamente conectado a tierra.
• No modifique el enchufe de alimentación suministrado con el electrodoméstico. Si se requiere una toma de corriente diferente, haga que lo instale un electricista calificado. No utilice un cable alargador, un enchufe adaptador o una caja de enchufes múltiple.

ADVERTENCIA!

Peligro de corte Si no se siguen estas precauciones, se pueden producir lesiones.

- Cuidado: los bordes del panel son afilados.

¡ADVERTENCIA!

Peligro de peso El incumplimiento de este consejo puede provocar daños o lesiones personales.

- No intente levantar este producto sin ayuda.

Seguridad y advertencias

¡ADVERTENCIA!

Para reducir el riesgo de incendio, lesiones personales o daños durante el uso del aparato, siga las instrucciones de seguridad indicadas a continuación. Lea toda la guía antes de usar el aparato.

Reparaciones

- No repare ni sustituya ninguna pieza del electrodoméstico a menos que se recomiende específicamente en esta guía. Todas las demás reparaciones deben ser realizadas por un técnico de servicio capacitado y respaldado por Haier o por una persona cualificada.

Instalación

• Asegúrese de que todas las conexiones de agua estén apagadas. Es responsabilidad del fontanero y del electricista asegurarse de que cada instalación cumple todos los códigos y reglamentos.
• El lavavajillas DEBE instalarse de modo que en el futuro se pueda retirar del armario si es necesario para efectuar reparaciones.
• La toma de corriente conectada debe estar fuera de la cavidad del lavavajillas, de manera que sea accesible después de la instalación.
• Este lavavajillas está fabricado únicamente para uso en interiores.
• Debe tenerse cuidado al instalar o retirar el aparato para reducir la probabilidad de daños en el cable de alimentación y las mangueras.
• Si el lavavajillas se debe trasladar de una instalación a otra, debe mantenerse en posición vertical para evitar que se produzcan daños causados por el derrame de agua.
• Asegúrese de que solo se utilicen tubos nuevos para la conexión (suministradas con el lavavajillas). Los tubos viejos no se deben reutilizar.
• El hecho de no instalar el lavavajillas correctamente puede invalidar cualquier reclamación de garantía o responsabilidad.
• Asegúrese de colocar el lavavajillas entre armarios. Si no es así, puede resultar en un producto inestable, que puede causar daños o lesiones.
• No utilice este electrodoméstico si está dañado, funciona mal, está parcialmente desmontado o le faltan piezas o están rotas, incluyendo un cable de alimentación o un enchufe dañado.
• No almacene ni use gasolina u otros vapores y líquidos inflamables en las proximidades del lavavajillas.
• Conéctelo a un circuito de alimentación con el tamaño, la protección y la clasificación adecuados para evitar sobrecargas eléctricas.
• Asegúrese de que el cable de alimentación esté ubicado de manera que no pueda ser pisado, tropezado o sujeto a daños o tensión.
• No instale ni almacene el lavavajillas donde quede expuesto a temperaturas bajo cero o expuesto a la intemperie.
• No utilice un cable de extensión o un dispositivo de toma de corriente portátil (p. ej., una caja de toma de corriente de múltiples enchufes) para conectar el lavavajillas a la fuente de alimentación.
• Este electrodoméstico debe conectarse a tierra. En caso de averías, la conexión a tierra reducirá el riesgo de sufrir una descarga eléctrica al proporcionar un trayecto de baja resistencia para la corriente.
• Este electrodoméstico incluye un cable con un conductor de puesta a tierra del equipo y el enchufe correspondiente. Conéctelo a un enchufe adecuado instalado y puesto a tierra de conformidad con los códigos y normativas locales.
• INSTRUCCIONES PARA LA CONEXIÓN A TIERRA: Este electrodoméstico debe estar conectado a un sistema de cableado permanente de metal conectado a tierra, o debe tenderse un conductor de puesta a tierra del equipo con los conductores del circuito y conectarse a la terminal de puesta a tierra del equipo o al conductor del electrodoméstico.
• Asegúrese de que el producto no esté enchufado al ajustar los paneles personalizados.
• La instalación de paneles personalizados requiere habilidades mecánicas y eléctricas básicas.
• La instalación debe cumplir con sus regulaciones locales de edificios y electricidad.
• El hecho de no instalar los paneles personalizados correctamente puede invalidar cualquier reclamación de garantía o responsabilidad.
• La instalación de este lavavajillas requiere habilidades mecánicas y eléctricas básicas.
• Asegúrese de dejar estas instrucciones al cliente.
• Al finalizar la instalación del lavavajillas, el instalador debe llevar a cabo la lista de verificación final.
• Retire todos los materiales de embalaje suministrados con el lavavajillas.
• Si el producto está instalado en un vehículo a motor, barco o instalaciones móviles similares, deberá llevar el vehículo, embarcación o instalación móvil que contenga el producto al taller o pagar el viaje del técnico de servicio hasta la ubicación del producto.

Los modelos mostrados en esta guía de instalación pueden no estar disponibles en todos los mercados y están sujetos a cambios en cualquier momento. Para obtener detalles actuales sobre la disponibilidad del modelo y de las especificaciones en su país, vaya a nuestra página web www.haier.com.au o a www.haier.co.nz.

Componentes necesarios

Partes

• Guarde todos los materiales de embalaje hasta que la unidad haya sido inspeccionada.
• Inspeccione el producto para asegurarse de que no haya sufrido daños de envío. Si se detecta algún daño, póngase en contacto con el distribuidor o minorista al que le compró el producto para informar de los daños.
• Haier no es responsable de los daños causados por el envío.

Suministrado Cinta protectora contra la humedad (I)

Plantilla del panel de puerta (I)

Soporte del tubo de desagüe (1)

Soportes para zócalo (2)*

Sello acústico (1)

Arandela (2)

Tornillos de 3,9 x 38 mm (6)

Tornillos de 4 × 25 mm (4) ⁴

Tornillos de 4 x 13 (9) Tornillos de 4,2 x 50 mm (2)

* La cantidad puede variar entre modelos

Herramientas

No suministrado Controlador motorizado

Destornillador de estrella

Destornillador de cabeza plana

Cúter

Suministrado Llave Allen de 4 mm / 6 mm

Dimensiones del producto

Planta

Dimensiones del producto		Unidad de producto de tubos altos: mm	Unidad de producto de tubos STD: mm
A	Altura total® 857-917 820-880
B	Ancho total** 597 597
C	Profundidad total** 554 554
D	Altura del chasis 857 820
E	Profundidad del chasis 521 521
F	Altura de las patas* 0-60 0-60
G	Profundidad del hueco para el zócalo	120 120
H	Profundidad de la puerta interior**	33 33
I	Altura desde la parte superior del chasis hasta la parte inferior de la puerta interior	719 683
J	Altura desde el fondo de la puerta interior al suelo*	138 138
K	Profundidad de apertura de la puerta**	676 639

* Depende del ajuste de las patas de nivelación.

** Excluyendo el panel personalizado y la manija.

Las dimensiones reales del producto pueden variar en ± 2 mm

Dimensiones del panel personalizado

Especificaciones del material

• El peso máximo de los paneles de las puertas no debe exceder los 9 kg (incluida la manija).
• El panel debe estar adecuadamente sellado para resistir la humedad (50°C @ 80% HR). La parte posterior y los laterales del panel deben estar completamente sellados con una barrera de vapor impermeable, como el poliuretano, para evitar daños.
• La instalación fuera de estas especificaciones puede provocar condensación en superficies de armarios.

Consideraciones sobre el zócalo

- Dependiendo de la profundidad del hueco del zócalo y la extensión del panel de la puerta deseadas, es posible que sea necesario ajustar la altura del panel del zócalo para permitir el movimiento adecuado de la puerta.

Consideraciones para el panel personalizado		Unidad de producto de tubos altos: mm	Unidad de producto de tubos STD: mm
A	Altura mínima del panel de puerta personalizado para cubrir completamente la puerta interior	714 677
B	Ancho mínimo del panel de la puerta 596 596
C	Profundidad del panel de la puerta 16-25 16-25
D	Distancia de la base del panel de la puerta al suelo 65-200 65-200
E	Altura del panel del zócalo 65-200 65-200
F	Ancho mínimo de panel del zócalo personalizado* 596 596
G	Profundidad mínima del panel del zócalo** 16 16
H	Distancia mínima entre la parte superior del panel de la puerta y la encimera 2 2
Peso del panel de la puerta (incluida la manija)		4-9 kg	4-9 kg

* Las instalaciones de zócalo continuo son posibles y se detallan en la página 15.

** Si se utilizan los tornillos de montaje del zócalo incluidos. El panel se puede fijar mediante atornillado o pegado al soporte de montaje suministrado.

Armarios

Tamaño

Isométrica

Dimensiones del mueble unidad: mm

unidad: mm

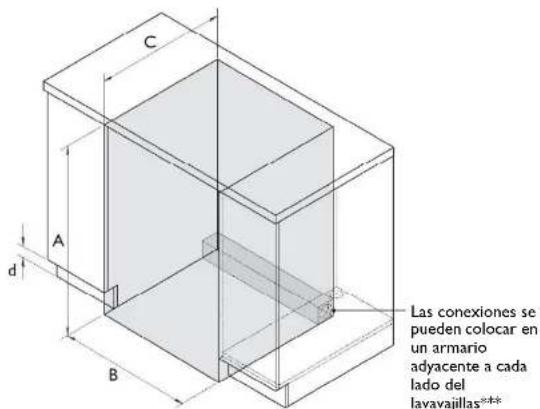

A Altura interior mínima * 857 820 B Ancho interior mínimo 600 600 C Profundidad total mínima ** 580 580 D Altura de la zona del zócalo 65-200 65-200

* Depende del ajuste de las patas de nivelación.

** Incluyendo paneles de puerta de 19 mm en los armarios adyacentes.

*** Para más información sobre los requisitos de servicio, consulte 'Consideraciones eléctricas y de fontanería' y 'Preparación de armarios'.

Distancias

Dimensiones del mueble unidad: mm

A Espacio mínimo con la puerta del armario adyacente 2

B Espacio mínimo con el armario de esquina 13

Consideraciones eléctricas y de fontanería

Longitudes de los tubos y cables

• Los servicios se pueden instalar en el lado izquierdo o derecho del producto en un armario adyacente. Consulte la sección "Preparación de armarios" para los requisitos de acceso a los servicios.
• La manguera de drenaje no debe superar los 4 m. Una manguera de drenaje más larga provocará un rendimiento reducido.

Conexión del agua

• El lavavajillas no debe conectarse a un sistema de agua en el que no haya control de la temperatura, a menos que el sistema esté equipado con una válvula de templado adecuada.
• El lavavajillas no debe conectarse a un sistema de agua caliente de paso a alta presión, ya que podría dañarse el sistema.
• Temperatura máxima del agua: 60 °C
• Manguera de entrada de agua con conector 3/4 BSP.
• Asegúrese de que la conexión de agua cumple con las regulaciones locales de fontanería.

Presión del agua

0,03-1 Mpa

Requisitos eléctricos

• 220V-240V, 50Hz, 10A

Protección contra inundaciones

- Este lavavajillas tiene protección contra inundaciones, que detendrá el flujo de agua en caso de fuga dentro de la máquina.

Tamaño del servicio		Lado izquierdo	Lado derecho
		unidad: mm	unidad: mm
A	Longitud de la manguera de drenaje 1650 1300
B	Longitud del cable de alimentación * 950 1450
C	Longitud de la manguera de entrada 1450 1300
D	Distancia del suelo a la parte superior del soporte de la manguera 750-883	750-883
E	Distancia mínima desde el suelo hasta el final de las mangueras desagüe**	500 500
F	Radio mínimo de la manguera de entrada 200 200

* Excluyendo el enchufe.

** Instalación de tubería vertical ilustrada. La distancia es la misma para todas las instalaciones de fontanería.

Acceso al servicio

• Recomendamos colocar los orificios de servicio en cada lado del lavavajillas, como se muestra en la imagen.
• Si los agujeros se crean a través de madera, asegúrese de que los bordes son lisos y redondeados.
• Si los agujeros se crean a través de metal, asegúrese de instalar un protector de borde.

Tamaño del orificio de servicio		unidad: mm
A	Distancia máxima entre la parte trasera de la cavidad y el orificio de servicio*	15
B	Distancia máxima entre el suelo y el orificio de servicio**	0-50
C	Diámetro mínimo del agujero de servicio 70
* Basado en una profundidad de armario de 580 mm.** Depende del ajuste de las patas de nivelación.

Desembalaje del producto

1

Corte las correas, levante la caja del producto y retire la tapa superior. Deseche el embalaje de forma responsable.

2

Retire el kit de instalación, cualquier embalaje interno, todas las bandas de goma y toda la cinta.

Preparación de los armarios

Asegúrese de que se hayan cumplido todas las especificaciones mínimas del armario y de servicio y que todos los servicios sean accesibles después de la instalación.

Asegúrese de que el suelo del armario esté libre de golpes y obstrucciones, ya que podrían impedir que el lavavajillas se deslice dentro de la cavidad.

Alinee la cinta protectora contra la humedad suministrada con el armario como se muestra en la imagen. Asegúrese de que esta área esté libre de suciedad antes de aplicar cuidadosamente la cinta a la superficie.

Preparación del panel de la puerta

Asegúrese de que el panel de la puerta cumpla todas las especificaciones.

Utilizando la plantilla como guía, prepare todos los orificios en el panel.

Asegúrese de que el soporte deslizante esté orientado correctamente antes de asegurarlo al panel.

Coloque de forma suelta los tornillos Philips de 16 mm en el panel de la puerta. Asegúrese de que haya un espacio mínimo de 3 mm entre la cabeza del tornillo y el panel.

10

Empujar dentro de la cavidad

1

Con un destornillador de hoja plana, gire para elevar las patas de nivelación. Nivele primero las patas traseras exteriores y luego las patas delanteras. Todavía no ajuste la pata central trasera.

2

Retire ambas cubiertas de tornillos antes de empujar parcialmente el producto hacia dentro de la cavidad, tirando de los tubos a medida que empuja para evitar aplastarlos o torcerlos. Tenga cuidado de no doblar las patas.

Empuje el producto desde los bordes exteriores para evitar daños en la puerta.

3

Verifique que el producto quede nivelado dentro de la cavidad.

Si es necesario, la pata central trasera se puede ajustar desde la parte frontal del producto con una llave Allen de 5 mm.

4

Seleccione el ancho deseado del separador y córtelo. Retire el adhesivo y ajuste dos separadores a cada lado del producto. Empuje el producto hacia dentro de la cavidad desde los bordes exteriores.

Fijar el panel de la puerta

1

Alinee el panel de la puerta al producto. Coloque el soporte deslizante y los tornillos superiores en su sitio. Deslice el panel hacia arriba para fijarlo en su sitio.

2

Alinee el panel de la puerta con los muebles circundantes. Abra la puerta y fije el panel al producto con 6 tornillos.

Equilibrar la puerta

|

Use una llave Allen de 4 mm para ajustar la tensión de la puerta. Gire en sentido horario para aumentar la tensión, gire en sentido antihorario para disminuirla. Asegúrese de que ambos lados se ajustan uniformemente.

2

Abra la puerta en un ángulo de 45° y asegúrese de que se mantiene en su sitio. Si la puerta no se mantiene abierta, repita el paso anterior.

Fijar a la cavidad

1

Ajuste de forma suelta 2 tornillos de fijación laterales.

2

Si es necesario, ajuste el lavavajillas dentro de la cavidad antes de asegurarlo firmemente. Vuelva a colocar las tapas de los tornillos.

3

Fije a la encimera usando 2 tornillos si es posible.

12

Instalar el sello acústico y el zócalo

Ajuste del sello acústico

Alinee ambos sellos acústicos a la base del lavavajillas. Si es necesario, recorte el exceso de fieltro.

Asegúrese de que la oscilación de la puerta no esté obstruida antes de asegurar los sellos con las arandelas provistas y los tornillos de 4,2 x 50 mm.

Panel de zócalo continuo

Alinee el zócalo al producto y asegúrese de que se han cumplido todas las distancias de oscilación de la puerta.

Ajuste el panel de la puerta con los muebles circundantes.

Panel de zócalo personalizado

Marque las ubicaciones de los orificios piloto para cada soporte. Mida el centro del panel y marque 237 mm a cada lado. Para determinar la altura de los soportes, mida la altura del orificio del soporte más bajo contra el panel del zócalo.

Asegúrese de que los soportes estén orientados correctamente antes de instalarlos en el panel utilizando 2 tornillos por soporte.

Mida la profundidad del zócalo:

hueco para el zócalo	grosor del panel	profundidad del zócalo

Alinee los soportes con las ranuras del producto y deslícelos hasta su sitio.

Fontanería y conexión eléctrica

Instalación del tubo vertical de ∅38mm

Instale el soporte de la manguera de desagüe en la pared posterior, tan cerca de la parte inferior de la encimera como sea posible. Consulte 'Consideraciones eléctricas y de fontanería' para obtener una altura mínima de instalación.

2

Tire de la manguera a través de la guía de soporte y déjela descansar en el tubo vertical.

Asegúrese de que la manguera de drenaje no se extienda hacia el agua retenida en la trampa; se requiere un espacio de aire para evitar el retorno de las aguas residuales.

3

Asegúrese de que la arandela de goma esté instalada al conectar la manguera de entrada al grifo. Ajuste a mano en su sitio. Con una llave o alicates, gire un poco más de 180° para ajustar. Evite ajustar demasiado. No encienda el suministro de agua. El lavaplatos debe encenderse para que la función de protección contra inundaciones esté habilitada.

4

Enchufe el producto.

Instalación del sifón de fregadero/manga de desecho

1

Instale el soporte de la manguera de desagüe en la pared posterior, tan cerca de la parte inferior de la encimera como sea posible. Consulte 'Consideraciones eléctricas y de fontanería' para obtener una altura mínima de instalación.

2

Tire de la manguera a través del soporte de la manguera de desagüe antes de enroscar la abrazadera de la manguera en la manguera y colocarla en el sifón de fregadero. Ajuste usando la abrazadera. Asegúrese de que el tubo se dirige directamente al sifón. Desenchufe o perfore la manga de desecho antes de asegurar la unión al sifón del fregadero o a la manga de desecho.

3

Asegúrese de que la arandela de goma esté instalada al conectar la manguera de entrada al grifo. Ajuste a mano en su sitio. Con una llave o alicates, gire un poco más de 180° para ajustar. Evite ajustar demasiado. No encienda el suministro de agua. El lavaplatos debe encenderse para que la función de protección contra inundaciones esté habilitada.

4

Enchufe el producto.

14

Lista de verificación del instalador

Debe ser completada por el instalador Instalación

□ Compruebe que todas las piezas estén instaladas correctamente y sean seguras. □ Asegúrese de que todos los embalajes y cintas se hayan retirado. □ Asegúrese de que se han mantenido todos los espacios de separación. Asegúrese de que el lavavajillas esté fijado de forma segura en los armarios y se abre la puerta y se cierra libremente sin resistencia. □ Asegúrese de que el panel se ha colocado correctamente en el lavavajillas. □ Compruebe que el brazo aspersor está en su sitio, montado correctamente, y que gira libremente.

Fontanería

□ Asegúrese de que se hayan perforado los tapones o conexiones en el tubo de desagüe y se haya realizado la conexión de desagüe. La unión del tubo de desagüe no debe soportar el peso del exceso de material del tubo. Mantenga el tubo de desagüe lo más extendido posible para evitar la flacidez. Cualquier exceso de longitud del tubo de desagüe debe mantenerse en el lateral del lavavajillas del soporte de la manguera de desagüe. □ Asegúrese de que la manguera de entrada tenga colocada la arandela de goma suministrada y que esté apretada. Si conecta el tubo de desagüe al sifón del fregadero, asegúrese de que el circuito superior esté a un mínimo de 150 mm por encima de la unión del tubo de desagüe. ☐ Modelos con descalcificador de agua: ajuste la configuración del descalcificador de agua desde el ajuste por defecto para adaptarse a la dureza del agua de la zona. Consulte la guía de usuario. Asegúrese de que el suministro de agua esté cerrado hasta que la energía esté conectada y encendida. El lavaplatos debe encenderse para que la función de protección con inundaciones esté habilitada.

Electricidad

□ Asegúrese de que todas las pruebas eléctricas se han llevado a cabo de acuerdo con la normativa local. □ Si el sitio se queda sin energía después de completar la instalación, asegúrese de apagar el suministro de agua para evitar inundaciones.

Funcionamiento de prueba

1

Encienda la alimentación y el suministro de agua y abra el lavavajillas.

2

Seleccione un programa corto.

Una vez finalizada el ciclo seleccionado, asegúrese de que el lavavajillas haya funcionado y se haya drenado correctamente.

Lavavajillas integrable

Integrado

Panel de zócalo personalizado
