XIT 6C3TB3B - Lavastoviglie HAIER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo XIT 6C3TB3B HAIER in formato PDF.
| Tipo di prodotto | Lavastoviglie indipendente |
| Marca | Haier |
| Modello | XIT 6C3TB3B |
| Larghezza | 60 cm |
| Altezza | 85 cm |
| Profondità | 60 cm |
| Peso netto | 50 kg |
| Alimentazione elettrica | 220-240 V, 50 Hz, 10 A |
| Classe di efficienza energetica | A+ |
| Numero di coperti | 12 |
| Livello di rumore | 45 dB(A) |
| Programmi di lavaggio | Eco, Intensivo, Rapido, Vetro, Risciacquo |
| Blocco bambini | Sì |
| Protezione antiallagamento | Sì |
| Consumo d'acqua per ciclo | 9,5 L |
| Sistema di asciugatura | Asciugatura a condensazione |
| Tipo di filtro | Microfiltro autopulente |
| Tipo di motore | Motore inverter |
| Disponibilità ricambi | Sì, tramite il servizio autorizzato Haier |
| Indice di riparabilità (Francia) | 8,0 / 10 |
Domande frequenti - XIT 6C3TB3B HAIER
Domande degli utenti su XIT 6C3TB3B HAIER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale XIT 6C3TB3B - HAIER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. XIT 6C3TB3B del marchio HAIER.
MANUALE UTENTE XIT 6C3TB3B HAIER
Lavastoviglie sottopiano
Integrata
Guida all'installazione UE
AVVERTENZA!
Pericolo di elettrocuzione. La mancata osservanza di questa precauzione può provocare elettrocuzione o eventi fatali.
- L'elettrodomestico deve essere collegato a terra. Questo elettrodomestico è dotato di cavo con conduttore di messa a terra e una spina con messa a terra. La spina deve essere inserita in una presa adeguata che sia installata e collegata a terra in conformità a tutte le normative locali.
- AVVERTENZA - Il collegamento improprio del conduttore di messa a terra dell'elettrodomestico può comportare il rischio di elettrocuzione. In caso di dubbi sulla corretta messa a terra dell'elettrodomestico, consultare un elettricista qualificato o un tecnico del servizio di assistenza.
- Non modificare la spina di alimentazione fornita con l'apparecchio. Se è necessaria una presa diversa, farla installare da un elettricista qualificato. Non utilizzare cavi di prolunga, adattatori o prese multiple.


Pericolo di lesioni da taglio. La mancata attenzione può provocare lesioni.
- Prestare attenzione, i bordi dei pannelli sono taglienti.
AVVERTENZA!
AVVERTENZA!
Pericolo di peso eccessivo. La mancata osservanza di questa precauzione può provocare danni o lesioni personali. - Non tentare di sollevare questo elettrodomestico senza assistenza.

Sicurezza e avvertenze
AVVERTENZA!
Per ridurre il rischio di incendio, lesioni alle persone o danni durante l'utilizzo dell'elettrodomestico, seguire le importanti istruzioni di sicurezza elencate di seguito. Leggere tutte le indicazioni prima di utilizzare l'elettrodomestico.
Assistenza
- Non riparare o sostituire parti dell'elettrodomestico se non espressamente raccomandato in questa guida. Tutti gli altri interventi di manutenzione devono essere effettuati da un tecnico dell'assistenza formato e supportato da Haier o da una figura qualificata.
Installazione
- Assicurarsi che tutti i collegamenti dell'acqua siano chiusi. È responsabilità dell'idraulico e dell'elettricista assicurarsi che ogni installazione sia conforme a tutti i codici e i regolamenti.
- La lavastoviglie DEVE essere installata in modo tale da consentirne la futura rimozione dall'alloggiamento in caso di manutenzione.
- La presa di corrente commutata deve trovarsi all'esterno del vano della lavastoviglie, in modo che sia accessibile dopo l'installazione.
- Questa lavastoviglie è prodotta solo per uso interno.
- Durante l'installazione o la rimozione dell'elettrodomestico, occorre prestare attenzione per ridurre la probabilità di danni al cavo di alimentazione e ai tubi flessibili.
- Se deve essere spostata da un'installazione all'altra, la lavastoviglie deve essere tenuta in posizione verticale per evitare danni dovuti a fuoriuscite di acqua.
- Assicurarsi che per il collegamento vengano utilizzati solo tubi flessibili nuovi (in dotazione con la lavastoviglie). Non utilizzare tubi flessibili vecchi.
- Una non corretta installazione della lavastoviglie potrebbe invalidare qualsiasi richiesta di garanzia o responsabilità.
- Assicurarsi che la lavastoviglie sia posizionata tra i mobili. In caso contrario, il prodotto potrebbe risultare instabile e causare danni o lesioni.
- Non utilizzare questo elettrodomestico se danneggiato, malfunzionante, parzialmente smontato o se presenta parti mancanti o rotte, compresi un cavo di alimentazione o una spina danneggiati.
- Non conservare o utilizzare benzina o altri vapori e liquidi infiammabili nelle vicinanze della lavastoviglie.
- Collegare a un circuito di alimentazione correttamente calibrato, protetto e dimensionato per evitare il sovraccarico elettrico.
- Assicurarsi che il cavo di alimentazione sia posizionato in modo che non venga calpestato, che non vi si possa inciampare o che sia altrimenti soggetto a danni o sollecitazioni.
- Non installare o riporre la lavastoviglie in luoghi esposti a temperature inferiori allo zero o alle intemperie.
- Non utilizzare una prolunga o una presa elettrica portatile (ad es. scatola di prese multiple) per collegare la lavastoviglie all'alimentazione.
- L'elettrodomestico deve essere collegato a terra. In caso di malfunzionamento o guasto, la messa a terra ridurrà il rischio di elettrocuzione fornendo il percorso di minore resistenza alla corrente elettrica.
- Questo elettrodomestico è dotato di cavo con conduttore di messa a terra e una spina con messa a terra. La spina deve essere inserita in una presa adeguata che sia installata e collegata a terra in conformità a tutte le normative e ordinanze locali.
- ISTRUZIONI PER LA MESSA A TERRA - Questo elettrodomestico deve essere collegato a un sistema di cablaggio permanente in metallo con messa a terra, oppure un conduttore di messa a terra dell'apparecchiatura deve essere posato con i conduttori del circuito e collegato al terminale di messa a terra dell'apparecchiatura o al cavo sull'apparecchio. • Assicurarsi che il prodotto non sia collegato durante il montaggio di pannelli personalizzati. • L'installazione di pannelli personalizzati richiede competenze meccaniche ed elettriche di base. • L'installazione deve essere conforme alle normative edilizie ed elettriche locali.
- Una non corretta installazione dei pannelli personalizzati potrebbe invalidare qualsiasi richiesta di garanzia o responsabilità.
- L'installazione di questa lavastoviglie richiede competenze meccaniche ed elettriche di base.
- Assicurarsi di lasciare queste Istruzioni al Cliente.
- Al termine dell'installazione della lavastoviglie, l'installatore dovrà procedere con la lista di controllo finale.
- Rimuovere tutti i materiali di imballaggio forniti con la lavastoviglie.
- Se il prodotto è installato su un veicolo a motore, barca o struttura mobile simile, è necessario portare il veicolo, la barca o la struttura mobile contenente il prodotto al centro di assistenza a proprie spese o pagare la trasferta al tecnico dell'assistenza fino al luogo in cui si trova il prodotto.
Conservazione delle istruzioni
I modelli mostrati in questa guida all'installazione potrebbero non essere disponibili in tutti i mercati e sono soggetti a modifiche in qualsiasi momento. Per i dettagli aggiornati sulla disponibilità dei modelli e delle specifiche nel proprio paese, visitare il nostro sito Web www.haier.com.au o www.haier.co.nz.
Componenti richiesti
Parti
- Conservare tutti i materiali di imballaggio fino a quando l'unità non è stata ispezionata.
- Ispezionare il prodotto per assicurarsi che non ci siano danni durante la spedizione. Se vengono rilevati danni, contattare il rivenditore o l'azienda da cui è stato acquistato il prodotto per segnalare il danno. • Haier non è responsabile per i danni di spedizione.
In dotazione: Nastro protettivo contro l'umidità (1)
Dima per pannello dello sportello (1)
Staffa scorrevole (1)
di scarico (1)
Staffe dello zoccolo (2) * Guarnizione acustica (1)
Guarnizione acustica (1)
Rondella (2)
Viti da 3,9 x 38 mm (6)

Viti da 4 x 25 mm (4) * Viti da 4 x 13 (9) Viti da 4,2 x 50 mm (2)
* La quantità può variare tra i modelli
Strumenti
Non in dotazione


Avvitatore elettrico, cacciavite a stella, cacciavite a testa piatta, taglierino
In dotazione: chiave a brugola da 4 mm / 6 mm
Dimensioni del prodotto

Vista in pianta

| Dimensioni del prodotto | Prodotto vano alto unità: mm | Prodotto vano standard unità: mm | |
| A | Altezza complessiva* 857-917 820-880 | ||
| B | Larghezza complessiva** 597 597 | ||
| C | Profondità complessiva** 554 554 | ||
| D | Altezza del telaio 857 820 | ||
| E | Profondità del telaio 521 521 | ||
| F | Altezza dei piedini* 0-60 0-60 | ||
| G | Profondità della rientranza dello zoccolo | 120 120 | |
| H | Profondità della parte interna dello sportello** | 33 33 | |
| I | Altezza dalla parte superiore del telaio alla parte inferiore dell'interno dello sportello | 719 683 | |
| J | Altezza dalla parte inferiore dell'interno dello sportello al pavimento* | 138 138 | |
| K | Profondità di apertura dello sportello** | 676 639 | |
* a seconda della regolazione dei piedini di livellamento.
** esclusi pannello e maniglia personalizzati.
Le dimensioni effettive del prodotto possono variare di ± 2 mm.
Dimensioni del pannello personalizzato
Specifiche dei materiali
- Il peso massimo dei pannelli degli sportelli non deve superare i 9 kg (maniglia inclusa).
- Il pannello deve essere adeguatamente sigillato per resistere all'umidità (50 °C con 80% UR). Il retro e i lati del pannello devono essere completamente isolati con una barriera impermeabile al vapore come il poliuretano, per evitare danni.
- L'installazione che non rispetti queste specifiche può causare condensa sulle superfici dei mobili.
Considerazioni sullo zoccolo
- A seconda della profondità della rientranza dello zoccolo e dell'estensione del pannello dello sportello che si desidera applicare, potrebbe essere necessario regolare l'altezza del pannello dello zoccolo per consentire allo sportello di oscillare correttamente.

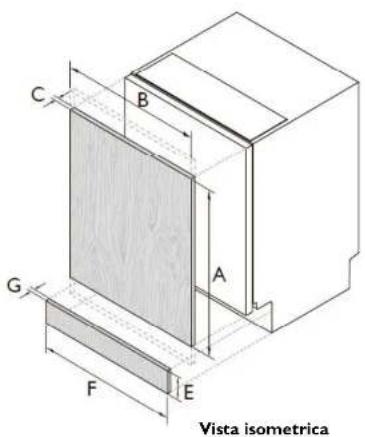

| Considerazioni sul pannello personalizzato | Prodotto vano alto unità: mm | Prodotto vano standard unità: mm | |
| A | Altezza minima del pannello dello sportello personalizzato per la copertura completa della parte interna | 714 677 | |
| B | Larghezza minima del pannello dello sportello 596 596 | ||
| C | Profondità del pannello dello sportello 16-25 16-25 | ||
| D | Distanza dalla base del pannello dello sportello al pavimento 65-200 65-200 | ||
| E | Altezza del pannello dello zoccolo 65-200 65-200 | ||
| F | Larghezza minima del pannello dello zoccolo personalizzato* 596 596 | ||
| G | Profondità minima del pannello dello zoccolo** 16 16 | ||
| H | Distanza minima tra la parte superiore del pannello dello sportello e il piano di lavoro | 2 2 | |
Peso del pannello dello sportello (compresa la maniglia) 4-9 kg 4-9 kg
* sono possibili installazioni a zoccolo continuo, illustrate a pagina 15.
** se si utilizzano le viti di montaggio degli zoccoli in dotazione. Il pannello può essere fissato mediante avvitamento o incollaggio alla staffa di montaggio in dotazione.
Mobili
Dimensioni
Vista isometrica
| Dimensioni del mobile | unità: mm | unità: mm |
| A Altezza interna minima * 857 820 | ||
| B Larghezza interna minima 600 600 | ||
| C Profondità complessiva minima ** 580 580 | ||
| D Altezza dell'area dello zoccolo 65-200 65-200 |
* a seconda della regolazione dei piedini di livellamento ** compresi i pannelli degli sportelli da 19 mm sui mobili adiacenti *** per ulteriori informazioni sulle esigenze relative alle utenze, fare riferimento a "Considerazioni relative a impianti idraulici ed elettrici" e "Preparazione del mobile".
Distanze
| Dimensioni del mobile | unità: mm |
| A Distanza minima dallo sportello del mobile adiacente 2 | |
| B Distanza minima dal mobile ad angolo 13 |
Considerazioni idrauliche ed elettriche
Lunghezza del tubo flessibile e del cavo
- Le utenze possono essere installate su entrambi i lati dell'elettrodomestico, in un mobile adiacente. Fare riferimento a "Preparazione del mobile" per i requisiti di accesso alle utenze.
- Il tubo flessibile di scarico non deve estendersi per più di 4 m. Un tubo di scarico più lungo ridurrà le prestazioni.
Collegamento idrico
- La lavastoviglie non deve essere collegata a un impianto idrico in cui non sia presente il controllo della temperatura, a meno che l'impianto non sia dotato di un'apposita valvola di tempra.
- La lavastoviglie non deve essere collegata a un impianto per l'acqua calda ad alta pressione di tipo "push-through" sotto al lavandino perché si rischiano danni all'impianto. • Temperatura massima dell'acqua: 60 °C
- Tubo flessibile di carico acqua con connettore 3/4 BSP.
- Assicurarsi che il collegamento dell'acqua sia conforme alle normative locali sull'impianto idraulico.
Pressione dell'acqua
0,03-1 MPa
Requisiti elettrici
• 220V-240V, 50Hz, 10A
Protezione antiallagamento
- Questa lavastoviglie è dotata di una protezione antiallagamento, che interrompe il flusso d'acqua in caso di perdite all'interno della macchina.

| Dimensioni per le utenze | Lato sinistro | Lato destro | |
| unità: mm | unità: mm | ||
| A | Lunghezza del tubo flessibile di scarico 1650 1300 | ||
| B | Lunghezza del cavo di alimentazione * 950 1450 | ||
| C | Lunghezza del tubo flessibile di carico 1450 1300 | ||
| D | Distanza dal pavimento alla parte superiore del supporto tubo flessibile 750-883 750-883 | ||
| E | Distanza minima dal pavimento all'estremità dei tubi flessibili di scarico** | 500 500 | |
| F | Raggio minimo del tubo flessibile di carico 200 200 | ||
* spina esclusa. ** Illustrazione dell'installazione del tubo verticale. La distanza è la stessa per tutte le installazioni idrauliche.
Accesso alle utenze
- Si consiglia di individuare i fori per le utenze su entrambi i lati della lavastoviglie come illustrato.
- Se i fori vengono creati attraverso il legno, assicurarsi che i bordi siano lisci e arrotondati.
- Se i fori vengono creati attraverso il metallo, assicurarsi che sia montata una protezione per i bordi.

| Dimensioni dei fori per le utenze | unità: mm |
| A Distanza massima tra il retro del vano e il foro per l'utenza* | 15 |
| B Distanza massima tra il pavimento e il foro per l'utenza** 0-50 | |
| C Diametro minimo del foro per l'utenza 70 |
* in base a una profondità del mobile di 580 mm. ** a seconda della regolazione dei piedini di livellamento.
Disimballaggio del prodotto

Tagliare le cinghie, sollevare il cartone dal prodotto e rimuovere il coperchio superiore. Smaltire gli imballaggi in modo responsabile.

Rimuovere il kit di installazione, l'eventuale imballaggio interno, tutti gli elastici e tutto il nastro adesivo.
Preparazione del mobile

Garantire che tutte le specifiche minime relative a mobili e utenze siano state soddisfatte e che tutte le utenze siano accessibili dopo l'installazione.

Assicurarsi che la base del mobile sia priva di imperfezioni e ostacoli che potrebbero impedire alla lavastoviglie di scivolare nel vano.

Allineare il nastro di protezione dall'umidità in dotazione al mobile come mostrato. Assicurarsi che quest'area sia priva di impurità prima di applicare con cura il nastro sulla superficie.
Preparazione del pannello dello sportello

Assicurarsi che il pannello dello sportello soddisfi tutte le specifiche.

Utilizzando la dima come guida, preforare tutti i fori nel pannello.
3

Assicurarsi che la staffa scorrevole sia orientata correttamente prima di fissarla al pannello.
4

Fissare sul pannello dello sportello entrambe le viti di sospensione Philips da 16 mm senza stringerle. Assicurarsi che vi sia uno spazio minimo di 3 mm tra la testa della vite e il pannello.
10
Inserimento nel vano
|

Utilizzando un cacciavite a lama piatta, ruotare per sollevare i piedini di livellamento. Livellare prima le gambe esterne posteriori, poi le gambe anteriori. Non procedere ancora con la regolazione della gamba centrale posteriore.
2

Rimuovere entrambi i coperchi delle viti prima di spingere parzialmente l'elettrodomestico nel vano, facendo passare i tubi durante questa fase per evitare di schiacciarli o attorcigliarli. Fare attenzione a non piegare le gambe. Spingere l'elettrodomestico prendendolo dalle parti esterne per evitare danni allo sportello.
3

Controllare che l'elettrodomestico sia a livello all'interno del vano.
4

Se necessario, la gamba centrale posteriore può essere regolata dalla parte anteriore dell'elettrodomestico, utilizzando una chiave a brugola da 5 mm.
Selezionare la larghezza desiderata del distanziatore e tagliare a misura. Rimuovere l'adesivo e inserire due distanziatori su ciascun lato dell'elettrodomestico. Spingere il prodotto nel vano dalle estremità.
Fissare il pannello dello sportello

Allineare il pannello dello sportello all'elettrodomestico. Inserire in posizione la staffa scorrevole e le viti superiori. Far scorrere il pannello verso l'alto per bloccarlo in posizione.

Allineare il pannello dello sportello ai mobili circostanti. Aprire lo sportello e fissare il pannello all'elettrodomestico utilizzando 6 viti.
Sportello a ribalta

Utilizzare una chiave a brugola da 4 mm per regolare la tensione dello sportello. Ruotare in senso orario per aumentare la tensione, in senso antiorario per ridurla. Assicurarsi che entrambi i lati siano regolati in modo uniforme.

Aprire lo sportello con un angolo di 45° e assicurarsi che resti in posizione. Se lo sportello non rimane aperto, ripetere il passaggio precedente.
Fissaggio nel vano

Montare lateralmente 2 viti di fissaggio senza stringerle.

Se necessario, adattare la lavastoviglie all'interno del vano prima di fissarla saldamente in posizione. Riposizionare i coperchi delle viti.

Fissare al piano di lavoro utilizzando 2 viti, se possibile.
Installazione della guarnizione acustica e dello zoccolo
Applicazione della guarnizione acustica

Allineare entrambi i fogli di guarnizione alla base della lavastoviglie. Se necessario, tagliare il feltro in eccesso.

Assicurarsi che lo sportello sia libero da ostacoli prima di fissare le guarnizioni utilizzando le rondelle fornite e le viti da 4,2 x 50 mm.
Pannello dello zoccolo continuo
Allineare lo zoccolo all'elettrodomestico e assicurarsi che tutti gli spazi di rotazione dello sportello siano stati rispettati.

Montare il pannello sui mobili circostanti.
Pannello dello zoccolo personalizzato

Contrassegnare le posizioni dei fori pilota per ciascuna staffa. Misurare il centro del pannello e segnare 237 mm su ciascun lato. Per stabilire l'altezza delle staffe, misurare l'altezza del foro più basso della staffa rispetto al pannello dello zoccolo.

Assicurarsi che le staffe siano orientate correttamente prima di montarle sul pannello utilizzando 2 viti per staffa.

Misurare la profondità dello zoccolo:
| rientranza zoccolo | - | spessore pannello zoccolo | profondità |
| y | = |
Usare Z per stabilire quale dente piegare all'indietro su ciascuna staffa dello zoccolo.

Allineare le staffe alle fessure presenti sull'elettrodomestico e farle scorrere in posizione.
Collegamento idraulico ed elettrico
Installazione del tubo verticale da ∅ 38 mm

Installare il supporto del tubo flessibile di scarico sulla parete posteriore, il più vicino possibile alla parte inferiore del piano di lavoro. Per le altezze minime di installazione fare riferimento a "Considerazioni idrauliche ed elettriche".
2

Tirare il tubo attraverso la guida di supporto e appoggiarlo nel tubo verticale. Assicurarsi che il tubo flessibile di scarico non finisca nell'acqua trattenuta nel sifone; è necessario uno spazio d'aria per evitare che l'acqua di scarico ritorni nel vano interno dell'elettrodomestico.
3

Quando si collega il tubo flessibile di carico al rubinetto, assicurarsi che la rondella di gomma sia montata. Serrare a mano in posizione. Usando una chiave inglese o una pinza ruotare di altri 180° per il fissaggio. Evitare di stringere troppo. Non aprire l'alimentazione dell'acqua. La lavastoviglie deve essere accesa per attivare la funzione di protezione antiallagamento.
4

Collegare l'elettrodomestico.
Installazione del sifone per lavello/tubo a T di scarico
1

Installare il supporto del tubo flessibile di scarico sulla parete posteriore, il più vicino possibile alla parte inferiore del piano di lavoro. Per le altezze minime di installazione, fare riferimento a "Considerazioni idrauliche ed elettriche".
2

Tirare il tubo attraverso il supporto di tubo flessibile di scarico prima di infilare la fascetta sul tubo e collegarlo al sifone del lavandino. Fissare al sifone utilizzando fascetta. Assicurarsi che il tubo flessibile sia posato con percorso rettilineo fino al sifone. Scollegare o perforare il tubo a T di scarico prima di fissare il raccordo a sifone o al tubo a T di scarico.
3

Quando si collega il tubo flessibile di carico al rubinetto, assicurarsi che la rondella di gomma sia montata. Serrare a mano in posizione. Usando una chiave inglese o una pinza ruotare di altri 180° per il fissaggio. Evitare di stringere troppo. Non aprire l'alimentazione dell'acqua. La lavastoviglie deve essere accesa per attivare la funzione protezione antiallagamento.
4

Collegare l'elettrodomestico.
14
Lista di controllo dell'installatore
Da completare a cura dell'installatore Installazione
□ Verificare che tutte le parti siano installate correttamente e siano sicure. □ Assicurarsi che siano stati rimossi tutti gli imballaggi, il nastro e gli elastici. □ Assicurarsi che siano stati mantenuti tutti gli spazi vuoti. □ Assicurarsi che la lavastoviglie sia fissata saldamente al mobile e che lo sportello si apra e si chiuda liberamente senza opporre alcuna resistenza. □ Assicurarsi che il pannello sia montato correttamente sulla lavastoviglie □ Verificare che il braccio irroratore sia in posizione, sia montato correttamente e ruoti liberamente.
Impianto idraulico
□ Assicurarsi che eventuali predisposizioni per fori per il collegamento dello scarico siano state perforate e che sia stato effettuato il collegamento dello scarico. Il raccordo del tubo flessibile di scarico non deve sostenere il peso del tubo in eccesso. Mantenere il tubo flessibile di scarico più disteso possibile per evitare che si afflosci. L'eventuale lunghezza in eccesso del tubo flessibile di scarico deve essere tenuta sul lato della lavastoviglie del supporto per tubo di scarico. □ Assicurarsi che il tubo flessibile di carico sia dotato di rondella di gomma montata e che sia serrato. Se si collega il tubo flessibile di scarico al sifone del lavandino, assicurarsi che l'anello alto sia almeno 150 mm più in alto del raccordo del tubo flessibile di scarico. Modelli di addolcitore d'acqua: regolare l'impostazione dell'addolcitore d'acqua dall'impostazione predefinita per adattarla alla durezza dell'acqua della zona. Fare riferimento alla guida per l'utente. □ Assicurarsi che l'alimentazione dell'acqua sia interrotta fino a quando la corrente non è collegata e attivata. La lavastoviglie deve essere accesa per attivare la funzione di protezione antiallagamento.
Impianto elettrico
□ Assicurarsi che tutti i test elettrici siano stati condotti in conformità con le normative locali. Se il sito viene lasciato senza corrente dopo il completamento dell'installazione, assicurarsi che l'alimentazione idrica sia chiusa per evitare allagamenti.
Verifica del funzionamento
1

Attivare l'alimentazione elettrica e idrica e aprire la lavastoviglie.
2

Selezionare un programma di breve durata.

Al termine del ciclo selezionato, assicurarsi che la lavastoviglie abbia funzionato e scaricato correttamente.
Assicurarsi che entrambi i lati siano regolati uniformemente.
