Termék típus	Szabadonálló mosogatógép
Márka	Haier
Modell	XIT 6C3TB3B
Szélesség	60 cm
Magasság	85 cm
Mélység	60 cm
Nettó tömeg	50 kg
Tápellátás	220-240 V, 50 Hz, 10 A
Energiahatékonysági osztály	A+
Terítékek száma	12
Zajszint	45 dB(A)
Mosási programok	Eco, Intenzív, Gyors, Üveg, Öblítés
Gyermekzár	Igen
Túlfolyásvédelem	Igen
Vízfogyasztás ciklusonként	9,5 L
Szárítási rendszer	Kondenzációs szárítás
Szűrő típusa	Öntisztító mikroszűrő
Motor típusa	Inverteres motor
Pótalkatrészek elérhetősége	Igen, a Haier hivatalos szervizén keresztül
Javítási index (Franciaország)	8,0 / 10

Gyakran ismételt kérdések - XIT 6C3TB3B HAIER

Hogyan kell beszerelni a mosogatógépet?

Győződjön meg arról, hogy a készülék vízszintesen van, és csatlakoztatva van a vízellátáshoz (csak hideg víz) és a vízelvezető rendszerhez. Az elektromos csatlakozásnak meg kell felelnie a helyi előírásoknak. A részletes lépésekért olvassa el a beszerelési útmutatót.

Milyen programok állnak rendelkezésre?

A mosogatógép Eco, Intenzív, Gyors (30 perc), Üveg és Öblítés programokat kínál. Válassza ki a megfelelő programot a szennyezettség mértéke és a töltet típusa alapján.

Hogyan kell tisztítani a szűrőket?

Rendszeresen távolítsa el és öblítse le a szűrőegységet folyó víz alatt. Használjon puha kefét a szennyeződések eltávolításához. Győződjön meg arról, hogy a szűrők megfelelően vannak visszahelyezve a rossz mosási eredmények elkerülése érdekében.

Mit jelent az E1 hibakód?

Az E1 hiba vízbemeneti problémát jelez. Ellenőrizze, hogy a vízcsap nyitva van-e, és a tömlő nincs-e megtörve. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Haier ügyfélszolgálattal.

Használhatok normál mosogatószert?

Nem, csak mosogatógép-mosogatószert (por, gél vagy tabletta) használjon. A normál mosogatószer túlzott habzást okozhat és károsíthatja a készüléket.

Hogyan kell aktiválni a gyermekzárat?

Nyomja meg és tartsa lenyomva a 'Start' gombot 3 másodpercig, amíg a gyermekzár visszajelzője fel nem gyullad. A kikapcsoláshoz ismételje meg ugyanezt a műveletet.

Miért nem száradnak meg rendesen az edények?

Ellenőrizze, hogy van-e öblítőszer és a szárítási beállítás engedélyezve van-e. Győződjön meg arról, hogy a végső öblítés hőmérséklete elég magas. Ezenkívül kerülje a túlterhelést.

Mennyi az energiafogyasztás ciklusonként?

Az energiafogyasztás a programtól függ. Az Eco program esetén körülbelül 0,85 kWh ciklusonként. A részletekért tekintse meg az energia címkét.

Hogyan kell vízkőteleníteni a mosogatógépet?

Használjon kifejezetten mosogatógépekhez való vízkőoldó szert. Futtasson egy öblítési programot (edények nélkül) a vízkőoldó termékkel. Ismételje meg 3-6 havonta a vízkeménységtől függően.

Hol találok pótalkatrészeket?

A pótalkatrészek a Haier hivatalos szervizközpontjaiból vagy a Haier hivatalos weboldalán online rendelhetők. Használja a XIT 6C3TB3B modellszámot a helyes alkatrészek azonosításához.

HASZNÁLATI ÚTMUTATÓ XIT 6C3TB3B HAIER

Beépíthető mosogatógép

Integrált

Telepítési útmutató EU

Biztonság és figyelmeztetések

⚠ FIGYELMEZTETÉS!

Áramütés veszélye. Ennek a tanácsnak a figyelmen kívül hagyása áramütést vagy halált okozhat.

• A készüléket földelni kell. A készülék vezetéke a berendezés földelő vezetékével és földelő csatlakozódugójával van felszerelve. A csatlakozódugót az összes helyi előírásnak megfelelően telepített és földelt megfelelő aljzatba kell csatlakoztatni.
• FIGYELMEZTETÉS - A berendezés földelő vezetékének nem megfelelő csatlakoztatása áramütés veszélyével járhat. Ha nem biztos a készülék megfelelő földelésében, forduljon szakképzett villanyszerelőhöz vagy szerviztechnikushoz.
• Ne módosítsa a készülékhez mellékelt tápcsatlakozót. Ha más dugaszolóaljzatra van szükség, azt szakképzett villanyszerelő szerelje be. Ne használjon hosszabbítót, adapterdugót vagy elosztódobozt.

Vágásveszély. Az elővigyázatosság elmulasztása sérülést okozhat. Legyen óvatos: a panel szélei élesek.

FIGYELMEZTETÉS!

⚠ FIGYELMEZTETÉS!

Nehéz készülék. Ennek a tanácsnak a figyelmen kívül hagyása károsodást vagy személyi sérülést okozhat. Ne próbálja meg segítség nélkül felemelni a terméket.

Biztonság és figyelmeztetések

FIGYELMEZTETÉS!

A tűz, személyi sérülés vagy károsodás veszélyének csökkentése érdekében kövesse az alábbi fontos biztonsági utasításokat. A készülék használata előtt olvassa el a teljes útmutatót.

Szervizelés

- Ne javítsa meg vagy cserélje ki a készülék bármely részét, hacsak jelen útmutató kifejezetten nem ajánlja. Minden egyéb szervizelést a Haier által kiképzett és támogatott szerviztechnikusnak vagy szakképzett személynek kell elvégeznie.

Telepítés

- Győződjön meg arról, hogy minden vízcsatlakozást lezárt. A vízvezeték-szerelő és a villanyszerelő felelőssége annak biztosítása, hogy minden egyes berendezés megfeleljen az összes kódexnek és előírásnak.

- A mosogatógépet úgy KELL beszerelni, hogy a későbbiekben azt el lehessen távolítani a szekrényből, ha szervizelésre van szükség.

- A kapcsolóval ellátott hálózati aljzatnak a mosogatógép kádján kívül kell lennie, hogy a beszerelés után is hozzáférhető legyen.

- A mosogatógép kizárólag beltéri használatra készült.

- A készülék üzembe helyezésekor vagy eltávolításakor figyeljen arra, hogy csökkentse a tápkábel és a tömlők sérülésének a valószínűségét.

- Ha a mosogatógépet egyik telepítési helyről egy másikba kell áthelyezni, akkor a készüléket tartsa függőlegesen, hogy a víz ne folyjon ki belőle.

- Győződjön meg arról, hogy csak új tömlőket használ a csatlakoztatáshoz (a mosogatógép tartozéka). A régi tömlőket nem szabad újra felhasználni.

- A mosogatógép megfelelő beszerelésének az elmulasztása érvénytelenítheti a garanciális vagy felelősségi igényeket.

- Ügyeljen arra, hogy a mosogatógép a szekrények közé kerüljön. Ennek elmulasztása instabil terméket eredményezhet, amely károsodást vagy sérülést okozhat.

- Ne működtesse a készüléket, ha az sérült, hibásan működik, részlegesen szétszerelt, hiányzó vagy törött alkatrészekkel rendelkezik, beleértve a sérült tápkábelt vagy csatlakozódugót.

- Ne tároljon és ne használjon benzint vagy más gyúlékony gőzt és folyadékot a mosogatógép közelében.

- Az elektromos túlterhelés elkerülése érdekében a készüléket kizárólag megfelelő névleges, védett és méretezett tápforráshoz csatlakoztassa.

- Győződjön meg arról, hogy a tápkábel úgy van elhelyezve, hogy ne lehessen rálépni, megbotlani benne, illetve nem képezheti károsodás vagy egyéb terhelés tárgyát.

- Ne helyezze üzembe vagy tárolja a mosogatógépet olyan helyen, ahol fagypont alatti hőmérsékletnek vagy az időjárási körülményeknek van kitéve.

- Ne használjon hosszabbítót vagy hordozható elektromos aljzatot (pl. többcsatlakozós elosztódobozt) a mosogatógép hálózati csatlakoztatásához.

- A készüléket földelni kell. Meghibásodás vagy meghibásodás esetén a földelés csökkenti az áramütés veszélyét azáltal, hogy a legkisebb ellenállású áramutat biztosítja az elektromos áram számára.

• Ez a készülék olyan tápkábellel rendelkezik, amely tartalmazza a berendezés földelő vezetékét és egy földelő dugót. A csatlakozót a helyi előírásoknak és szabályoknak megfelelően telepített és földelt megfelelő aljzatba kell csatlakoztatni.
• FÖLDELÉSI UTASÍTÁSOK - A készüléket földelt fémhez, állandó vezetékrendszerhez vagy egy berendezés földelő vezetékéhez kell csatlakoztatni az áramköri vezetékekkel, és a berendezés földelő termináljához, vagy a készülék vezetékéhez kell csatlakoztatni. • Ügyeljen arra, hogy a termék ne legyen bedugva, amikor egyedi paneleket helyez fel.
• Az egyedi panelek telepítéséhez alapvető mechanikai és elektromos készségek szükségesek.
• A telepítésnek meg kell felelnie a helyi építési és villamossági előírásoknak.
• Az egyedi panelek helyes telepítésének elmulasztása érvénytelenítheti a szavatossági vagy felelősségi igényeket.
• A mosogatógép telepítéséhez alapvető mechanikai és elektromos ismeretek szükségesek.
• Mindenképpen adja át ezeket az utasításokat az ügyfélnek.
• A mosogatógép üzembe helyezésének befejezésekor a szerelőnek végre kell hajtania a végső ellenőrzőlistát. • Távolítsa el a mosogatógéphez mellékelt összes csomagolóanyagot.
• Ha a termék gépjárműbe, hajóba vagy hasonló mobil létesítménybe van beépítve, a terméket tartalmazó járművet, hajót vagy mobil létesítményt saját költségén kell a szervizbe vinnie, vagy fizetnie kell a szerviztechnikusnak a termék helyszínére történő utazását.

Őrizze meg az utasításokat

Előfordulhat, hogy a jelen telepítési útmutatóban bemutatott modellek nem állnak rendelkezésre minden piacon, és bármikor változhatnak. A modellel és a specifikáció elérhetőségével kapcsolatos aktuális információkért keresse fel honlapunkat: www.haier.com.au vagy www.haier.co.nz.

Szükséges alkatrészek

Alkatrészek

• Minden csomagolóanyagot tartson meg mindaddig, amíg az egységet át nem vizsgálta.
• Ellenőrizze a terméket, hogy nem sérült-e meg a szállítás során. Ha bármilyen sérülést észlel, lépjen kapcsolatba a forgalmazóval vagy a kereskedővel, akitől a terméket vásárolta, hogy jelentse a sérülést. • A Haier nem felelős a szállítási károkért.

Mellékelve: Nedvességvédő szalag (1)

Ajtó panel sablon (1)

Csúszókonzol (1)

Lefolyótömlő tartó (1)

Lábujvédő konzolok (2)

Hangtompító (1)

Alátét (2)

3,9 x 38 mm-es csavarok (6)

4 db 25 mm-es csavar (4), 4 db 13-as csavar (9), 4,2 x 50 mm-es

csavarok (2)

Szerszámok

Nincs mellékelve Csavarozógép

Keresztfejű csavarhúzó

Laposfejű csavarhúzó

Papírvágó kés

Mellékelve 4 mm / 6 mm-es imbuszkulcs

A termék méretei

Terv

A termék méretei		Magas káddal szerelt termék: mm mm	Standard káddal szerelt termék:
A	Teljes magasság* 857-917 820-880
B	Teljes szélesség** 597 597
C	Teljes mélység** 554 554
D	A váz magassága 857 820
E	A váz mélysége 521 521
F	Lábmagasság * 0-60 0-60
G	Lábujvédő rekesz mélysége	120 120
H	Belső ajtó mélysége ** 33 33
I	Magasság a váz tetejétői a belső ajtó aljaig	719 683
J	A belső ajtó aljától a padlóig mért magasság *	138 138
K	Ajtónyilás mélysége ** 676 639

* a szintező láb beállításától függően.

** kivéve az egyedi panelt és fogantyút.

A termék tényleges mérete ± 2 mm-rel változhat

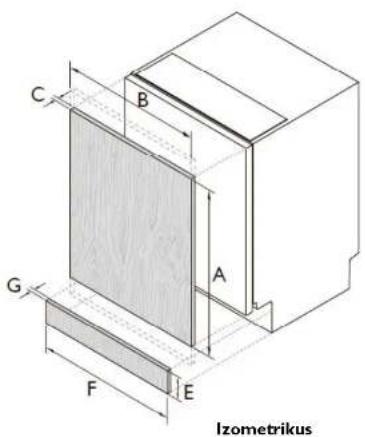

Egyedi panel méretei

Anyagelőírások

• Az ajtópanelek maximális tömege nem haladhatja meg a 9 kg-ot (fogantyúval együtt).
• A panelt megfelelően le kell zárni, hogy ellenálljon a nedvességnek (50 °C @ 80%-os relatív páratartalom). A panel hátulját és oldalait teljesen le kell zárni vízálló párazáróval, például poliuretánnal a károsodás megelőzése érdekében.
• Ezen előírásoktól eltérő telepítés esetén a szekrény felületén páralecsapódás jelentkezhet.

Lábujjvédő konzolra vonatkozó szempontok

- A lábujvédő üreg kívánt mélységétől és az ajtópanel meghosszabbításától függően előfordulhat, hogy a lábujvédő paneljének magasságát úgy kell beállítani, hogy az ne gátolja az ajtó megfelelő kinyílását.

Egyéni panel illető szempontok		Magas káddal szerelt termék: mm	Standard káddal szerelt termék: mm
A	Egyedi ajtópanel minimális magassága a belső ajtó teljes lefedéséhez 714 677
B	Az ajtópanel minimális szélessége 596 596
C	Ajtópanel mélysége 16-25 16-25
D	Az ajtópanel aljától a padlóig mért távolság 65-200 65-200
E	Lábujvédő panel magassága 65-200 65-200
F	Egyedi lábujvédő panel minimális szélessége * 596 596
G	Lábujvédő panel minimális mélysége** 16 16
H	Az ajtópanel teteje és a munkafelület közötti minimális távolság 2 2
Az ajtópanel tömege (fogantyúval együtt) - kg - kg		4 9	4 9

* Egybefüggő lábujvédő panel is kialakítható, lásd a részleteket a 15. oldalon.

** mellékelt lábujvédő panel rögzítőcsavarok használata esetén. A panel csavarozással vagy ragasztással rögzíthető a mellékelt rögzítőkonzolhoz.

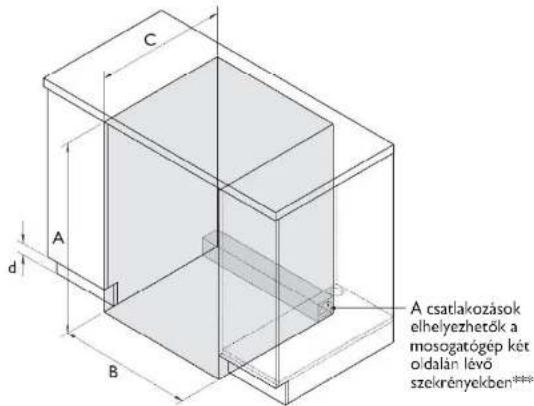

Konyhaszekrény

Méretek

Izometrikus

A szekrény méretei

egység: mm egység: mm

A Legkisebb belső magasság * 857 820 B Minimális belső szélesség 600 600 C Minimális teljes mélység ** 580 580 D Lábujvédő terület magassága 65-200 65-200

* a szintező láb beállításától függően

* beleértve a 19 mm-es ajtópaneleket a szomszédos szekrényeken

A szervizelési követelményekkel kapcsolatos további információkért lásd a „Vízszerelési és villamossági szempontok” és a „Szekrények előkészítése” című részt.

Hézagok

A szekrény méretei	egység: mm
A Minimális távolság a szomszédos szekrényajtóig	2
B Minimális távolság a sarokszekrényig 13

Vízszerelési és villamossági szempontok

Tömlő- és kábelhosszok

A közműszolgáltatások biztosíthatók úgy a készülék bal vagy jobb oldaláról a szomszédos szekrényből. A közműszolgáltatásokhoz való hozzáférést illető követelményekkel kapcsolatban lásd a „Szekrények előkészítése” című részt. - A kifolyócső nem nyúlhat 4 méternél hosszabbra. A hosszabb kifolyócső csökkenti a teljesítményt.

Vízcsatlakozás

• A mosogatógépet nem szabad olyan vízrendszerhez csatlakoztatni, ahol nincs hőmérséklet-szabályozás, kivéve, ha a rendszer megfelelő temperálószeleppel van felszerelve.
• A mosogatógépet nem szabad nagynyomású süllyesztett melegviz rendszerhez csatlakoztatni, mert a rendszer károsodhat. • Maximális vízhőmérséklet: 60 °C • 3/4 BSP csatlakozós vízbemeneti tömlő.
• Győződjön meg róla, hogy a vízcsatlakozás megfelel a helyi vízszerelési előírásoknak.

Víznyomás

0,03-1 MPa

Elektromos követelmények

• 220 V-240 V, 50 Hz, 10 A

Szivárgásvédelem

- Ez a mosogatógép túlfolyás elleni védelemmel rendelkezik, amely megakadályozza a víz áramlását a gépen belüli szivárgás esetén.

Közmücsatlakozás méretek	Bal oldal Jobb oldal
	egység: mm	egység: mm
A A kifolyócső hossza 1650 1300
B A tápkábel hossza * 950 1450
C A bemeneti tömlő hossza 1450 1300
D A padlótól a tömlótartó felső részéig mért távolság 750-883 750-883
E Minimális távolság a padló és a kifolyócső vege között ** 500 500
F Minimális bemeneti tömlő sugar 200 200

* a csatlakozó kivételével.

** az ábrán állványcső telepítés látható. A távolság azonos az összes vízszerelés esetén.

Közművekhez való hozzáférés

• Javasoljuk, hogy a mosogatógép két oldalán lévő közműnyílásokat az ábrán látható módon helyezze el.
• Ha a lyukakat fába készíti, ügyeljen arra, hogy a szélek simák és lekerekítettek legyenek.
• Ha a lyukakat fémbe készíti, győződjön meg róla, hogy felszerel elvédőt.

Közműnyílás méretek egység: mm

A Maximális távolság a kád hátsó része és a közműnyilás között *	15
B A pa0150es a közműnyilás közötti maximális távolság**
C A közműnyilás minimális átmérője 70

* 580 mm-es szekrénymélység alapján. ** a szintező láb beállításától függően.

Termék kicsomagolása

1

Vágja el a pántokat, emelje le a dobozt a termékről, és vegye le a felső kupakot. A csomagolóanyagot felelősségteljesen ártalmatlanítsa.

2

Távolítsa el a szerelőkészletet, az összes belső csomagolást, az összes gumiszalagot és az összes egyéb szalagot.

Szekrények előkészítése

1

Győződjön meg arról, hogy a szekrényre és a közműcsatlakozásokra vonatkozó valamennyi minimális követelmény teljesült, és a telepítés után minden szolgáltatás elérhető lesz.

2

Győződjön meg arról, hogy a szekrény padlóján nincsenek olyan dudorok és akadályok, amelyek meggátolhatják a mosogatógép becsúszását az üregbe.

3

Helyezze a mellékelt nedvességvédő szalagot a szekrényre az ábra szerint. Mielőtt a szalagot óvatosan a felületre helyezné, győződjön meg róla, hogy a felület mentes a törmelékektől.

Ajtópanel előkészítése

Győződjön meg arról, hogy az ajtópanel megfelel minden specifikációnak.

2

A sablont vezetőként használva fúrjon elő minden lyukat a panelbe.

3

Mielőtt a panelhez rögzítené, győződjön meg a csúszókonzol megfelelő tájolásáról.

4

Lazán illessze mindkét 16 mm-es Phillips akasztócsavart az ajtópanelre. Győződjön meg arról, hogy legalább 3 mm távolság van a csavarfej és a panel között.

10

Nyomja be az üregbe

Lapos csavarhúzó segítségével forgassa el a szintező lábakat a felemeléshez. Hozza szintbe a hátsó, külső lábakat, majd folytassa az elülső lábakkal. Még ne állítsa be a hátsó középső lábat.

2

Távolítsa el mindkét csavarburkolatot, mielőtt részlegesen benyomná a készüléket az üregbe, és betolás közben húzza át a tömlőket, hogy elkerülje azok összenyomódását vagy megcsavarodását. Ügyeljen arra, hogy ne görbítse el a lábakat.

Az ajtó károsodásának elkerülése érdekében a készüléket a külső szélektől tolja.

3

Ellenőrizze, hogy a termék vízszintesen helyezkedik-e el az üregben.

Szükség esetén egy 5 mm-es imbuszkulccsal a hátsó középső lábat be lehet állítani a készülék elejéről.

4

Válassza ki a kívánt távtartó szélességet, és vágja méretre. Távolítsa el a ragasztót, és helyezzen fel két távtartót a termék mindkét oldalára.

Nyomja be a készüléket az üregbe a külső szélektől.

Ajtópanel rögzítése

Igazítsa az ajtópanelt a termékhez. Csúsztassa a csúszókonzolt és a felső csavarokat a helyére. Csúsztassa felfelé a panelt, hogy a helyére rögzüljön.

Igazítsa az ajtópanelt a környező szekrényhez. Nyissa ki az ajtót, és rögzítse a panelt a termékhez 6 csavarral.

Egyensúlyozza ki az ajtót

4 mm-es imbuszkulccsal állítsa be az ajtó feszességét. Forgassa az óramutató járásával megegyező irányba a feszesség növeléséhez, forgassa az óramutató járásával ellentétes irányba a feszesség csökkentéséhez. Győződjön meg róla, hogy mindkét oldal egyenletesen van beállítva.

Nyissa ki az ajtót 45°-os szögben, és győződjön meg róla, hogy megtartja. Ha az ajtó nem marad nyitva, ismételje meg a fenti lépést.

Rögzítés az üregben

Lazán csavarja be a 2 oldalsó rögzítőcsavart.

Szükség esetén állítsa be a mosogatógép helyzetét az üregen belül, mielőtt biztosan a helyére rögzítené. Helyezze vissza a csavarfedeleket.

Rögzítse a munkafelülethez 2 csavarral, ha lehetséges.

Hangtompító és lábujjvédő telepítése

Hangtompító felszerelése

Igazítsa mindkét hangszigetelő lemezt a mosogatógép aljához. Szükség esetén vágja le a felesleges filcet.

Mielőtt a tömítéseket a mellékelt alátétekkel és 4,2 x 50 mm-es csavarokkal rögzítené, győződjön meg róla, hogy az ajtó lengése akadálymentes.

Egybefüggő lábujjvédő panel

Igazítsa a lábujjvédőt a termékhez, és győződjön meg arról, hogy az ajtó minden lengési hézagja megfelelő.

Helyezze fel a panelt a környező szekrényre.

Egyedi lábujjvédő panel

Jelölje meg az egyes konzolok vezetőfuratainak helyét. Mérje meg a panel közepét, és jelöljön meg 237 mm-t mindkét oldalon. A tartókonzolok magasságának meghatározásához mérje meg a legalacsonyabb tartókonzol furatmagasságát a lábujjvédő panelen.

Győződjön meg róla, hogy a konzolok megfelelően vannak tájolva, mielőtt a panelre szerelné ezeket, a konzolonkénti 2 csavar segítségével.

Mérje meg a lábujjvédő mélységét:

lábujvedőrekesz	panelvastagság	=	lábujvedőmélysége

Használja a Z-t annak meghatározásához, hogy melyik fogat hajtsa hátra az egyes lábujjvédő konzolokon.

Vízszerelési és villamossági csatlakozások

Telepítés ∅38 mm-es állványcsőhöz

Szerelje fel a kifolyócső tartóját a hátsó falra, a lehető legközelebb a pult aljához. A minimális telepítési magasságokat lásd a „Vízszerelési és villamossági szempontok” c. részben.

2

Húzza át a tömlőt a tartóvezetéken, és helyezze az állványcsőre. Győződjön meg arról, hogy a kifolyócső nem nyúlik bele a csapdában visszatartott vízbe; légrésre van szükség, hogy a szennyvíz ne szivárogjon vissza a kádba.

3

Győződjön meg róla, hogy a gumitömítés fel van szerelve, amikor a befolyócsövet a csaphoz csatlakoztatja. Húzza meg kézzel. Csavarkulcs vagy fogó segítségével forgassa el további 180°-kal a rögzítéshez. Kerülje a túlhúzást. Ne kapcsolja be a vízellátást. A szivárgásvédelmi funkció bekapcsolásához a mosogatógépet be kell kapcsolni.

4

Csatlakoztassa a készüléket.

Mosogatócsapda/hulladék T-idom felszerelése

Szerelje fel a kifolyócső tartóját a hátsó falra, a lehető legközelebb a pult aljához. A minimális telepítési magasságokat lásd a „Vízszerelési és villamossági szempontok” c. részben.

Húzza át a tömlőt a kifolyócső tartóján, mielőtt a tömlőbilincset a tömlőre csavarná, és felhelyezné a mosogatócsapdára. Rögzítse a csapdához a bilincs segítségével. Győződjön meg arról, hogy a tömlő egyenesen a csapdához vezet. Húzza ki vagy fúrja ki a hulladék T-idomot, mielőtt rögzítené az illesztőelemet a mosogatócsapda vagy a hulladék T-idom számára.

Győződjön meg róla, hogy a gumitömítés fel van szerelve, amikor a befolyócsövet a csaphoz csatlakoztatja. Húzza meg kézzel. Csavarkulcs vagy fogó segítségével forgassa el további 180°-kal a rögzítéshez. Kerülje a túlhúzást. Ne kapcsolja be a vízellátást. A szivárgásvédelmi funkció bekapcsolásához a mosogatógépet be kell kapcsolni.

Csatlakoztassa a készüléket.

Szerelési ellenőrzőlista

A szerelő helyező tölti ki Telepítés

□ Ellenőrizze, hogy minden alkatrész megfelelően van-e beszerelve és rögzítve. □ Győződjön meg arról, hogy minden csomagolóanyagot, szalagot és gumiszalagot eltávolított. □ Győződjön meg arról, hogy minden hézag megfelelő. □ Győződjön meg arról, hogy a mosogatógép biztonságosan rögzül a szekrényhez, és az ajtó szabadon, ellenállás nélkül nyílik és záródik. □ Győződjön meg arról, hogy a panel megfelelően illeszkedik a mosogatógéphez. □ Ellenőrizze, hogy a szórókar a helyén van-e, megfelelően van-e felszerelve, illetve hogy szabadon forog-e.

Vízszerelés

□ Győződjön meg arról, hogy a leeresztő csatlakozásban lévő kiütéseket vagy dugókat kifúrták, és a kifolyócső csatlakoztatása megtörtént. □ A kifolyócső csatlakozóra nem nehezedhet a felesleges tömlőanyag tömege. A megereszkedés megelőzése érdekében tartsa a kifolyócsövet a lehető legtávolabb. A kifolyócső felesleges szakaszát tartsa a kifolyócső tartójának mosogatógép felöli oldalán. □ Ellenőrizze, hogy a bemeneti tömlő rendelkezik-e gumitömítéssel, és hogy meg van-e húzva. □ Ha a kifolyócsövet a mosogatócsapdához csatlakoztatja, győződjön meg arról, hogy a hurok legalább 150 mm-rel magasabban található, mint a kifolyócső csatlakozó. □ Vízlágyítós modellek: állítsa be a vízlágyítót az alapértelmezett beállításhoz képest a terület vízkeménységének megfelelően. Olvassa el a felhasználói kézikönyvet. □ Győződjön meg arról, hogy a vízellátás ki van kapcsolva, amíg az áramellátást és a készüléket be nem kapcsolja. A szivárgásvédelmi funkció bekapcsolásához a mosogatógépet be kell kapcsolni.

Villamosság

□ Győződjön meg arról, hogy az összes villamossági ellenőrzést végrehajtotta a helyi előírásoknak megfelelően. ☐ Ha a telepítés befejezése után az adott területen lekapcsolják az áramellátást, a vízszivárgás megelőzése érdekében győződjön meg arról, hogy kikapcsolja a vízellátást.

Próbaüzem

Kapcsolja be az áram- és a vízellátást, és nyissa ki a mosogatógépet.

2

Válasszon egy rövid időtartamú programot.

3

A kiválasztott ciklus befejezése után győződjön meg arról, hogy a mosogatógép megfelelően működik, és megfelelően üríti ki a vizet.

Elektromos tápegység
