Marca	Haier
Modello	DW10-T1449
Categoria	Lavastoviglie
Tipo di prodotto	Lavastoviglie a libera installazione
Capacità	10 coperti
Dimensioni (A × L × P)	850 × 598 × 600 mm
Peso netto	45 kg
Alimentazione	220-240 V ~ 50 Hz
Potenza assorbita	1930 W
Pressione acqua di alimentazione	0,04-1,00 MPa
Consumo idrico per ciclo	9,5 L
Consumo energetico per ciclo	0,74 kWh
Rumorosità	49 dB(A)
Programmi di lavaggio	Eco, Intensivo, Rapido, Vetro, Auto, Ammollo
Partenza ritardata	Fino a 24 ore
Mezzo carico	Sì
Display	Display LED
Protezione totale antiallagamento	Sì
Blocco sicurezza bambini	Sì
Sistema di filtraggio	Filtro autopulente a 3 livelli
Lunghezza cavo di alimentazione	1,5 m
Pezzi di ricambio	Disponibili per 10 anni
Manuale utente	PDF gratuito in italiano, 40 pagine

Domande frequenti - DW10-T1449 HAIER

Come installare correttamente la lavastoviglie DW10-T1449?

Posizionare l'apparecchio su una superficie piana e stabile, collegare il tubo di carico all'acqua fredda e il tubo di scarico allo scarico domestico. Assicurarsi che tutti i raccordi siano serrati e che il cavo di alimentazione sia collegato a una presa con messa a terra.

Quali programmi di lavaggio sono disponibili?

Il modello offre programmi come Eco, Intensivo, Rapido, Vetro, Auto e Ammollo. Il programma Eco è consigliato per ridurre il consumo di acqua ed energia.

Come pulire il filtro e i bracci irroratori?

Rimuovere il filtro nella vasca, sciacquarlo sotto acqua corrente e spazzolare delicatamente i bracci irroratori. Eseguire questa operazione almeno una volta al mese per mantenere prestazioni ottimali.

Cosa fare se il lavaggio non è soddisfacente?

Controllare che i cestelli non siano sovraccarichi, che i fori dei bracci non siano ostruiti e che il detersivo sia dosato correttamente. Verificare inoltre che i filtri siano puliti e che il prodotto non sia troppo pieno.

Come avviare il primo ciclo?

Prima di utilizzare la lavastoviglie, eseguire un ciclo a vuoto con sale e brillantante per pulire l'impianto interno. Selezionare il programma Intensivo per una pulizia iniziale profonda.

Come impostare la partenza ritardata?

Premere il tasto partenza ritardata fino a raggiungere l'ora desiderata, fino a un massimo di 24 ore. Chiudere lo sportello e il ciclo si avvierà automaticamente al momento impostato.

La lavastoviglie è adatta a pentole e padelle?

Sì, è possibile caricare pentole e padelle nel cestello inferiore con la superficie sporca rivolta verso il basso. Per residui molto ostinati, si consiglia di pre-risciacquare o utilizzare il programma Intensivo.

Come risparmiare energia e acqua?

Utilizzare il programma Eco a pieno carico e attivare la funzione mezzo carico quando si lavano pochi piatti. Evitare pre-risciacqui manuali prolungati e rimuovere solo i residui solidi più grandi.

Cosa contiene la confezione?

La confezione include la lavastoviglie, il tubo di carico, il tubo di scarico, la documentazione e gli eventuali fissaggi per il collegamento. È importante conservare lo scontrino per eventuali richieste di assistenza.

Come ottenere il manuale in formato PDF?

Il manuale può essere scaricato gratuitamente dalla pagina dedicata sul sito di assistenza. È disponibile in italiano e contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione della lavastoviglie.

MANUALE UTENTE DW10-T1449 HAIER

Lavastoviglie Manuale di istruzioni

DW10-T1449

Grazie per aver scelto un elettrodomestico Haier.

Leggere queste istruzioni con attenzione prima di utilizzare l'elettrodomestico.

Le istruzioni contengono informazioni importanti che aiutano a ottenere il massimo dall'apparecchio e ad assicurare che installazione, uso e manutenzione avvengano in modo sicuro e corretto.

È importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o trasloco, assicurarsi che resti insieme all'apparecchio in modo che il nuovo proprietario possa acquisire familiarità con l'apparecchio e con le avvertenze di sicurezza.

Uso previsto

L'apparecchio è destinato solo ad uso domestico. Non è destinato ad uso commerciale o industriale. Non utilizzarlo per fini diversi da quelli per cui è stato concepito.

Cambiamenti o modifiche al dispositivo non sono consentiti. L'uso per scopi differenti potrebbe provocare rischi e perdita di diritto alla garanzia.

SOMMARIO

• Specifiche tecniche 4
• Conformità con gli standard e dati test 4
  • Informazioni sulla sicurezza e consigli 5

Riciclaggio 5

Informazioni di sicurezza 6

Uso quotidiano 7

Per la sicurezza dei bambini 8

In caso di malfunzionamento 9

Raccomandazioni 9

Articoli non adatti al lavaggio in lavastoviglie 10

• Installazione della lavastoviglie 11

Posizionamento della lavastoviglie 11

Collegamento dell'acqua 12

Flessibile ingresso dell'acqua 12

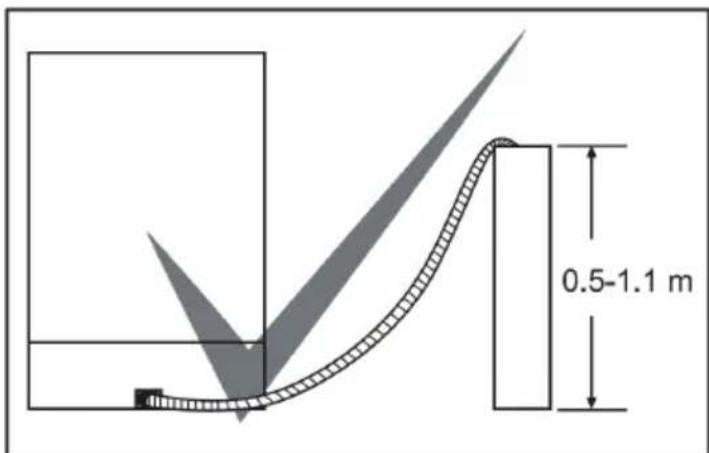

Flessibile di uscita dell'acqua 13

Collegamento elettrico 15

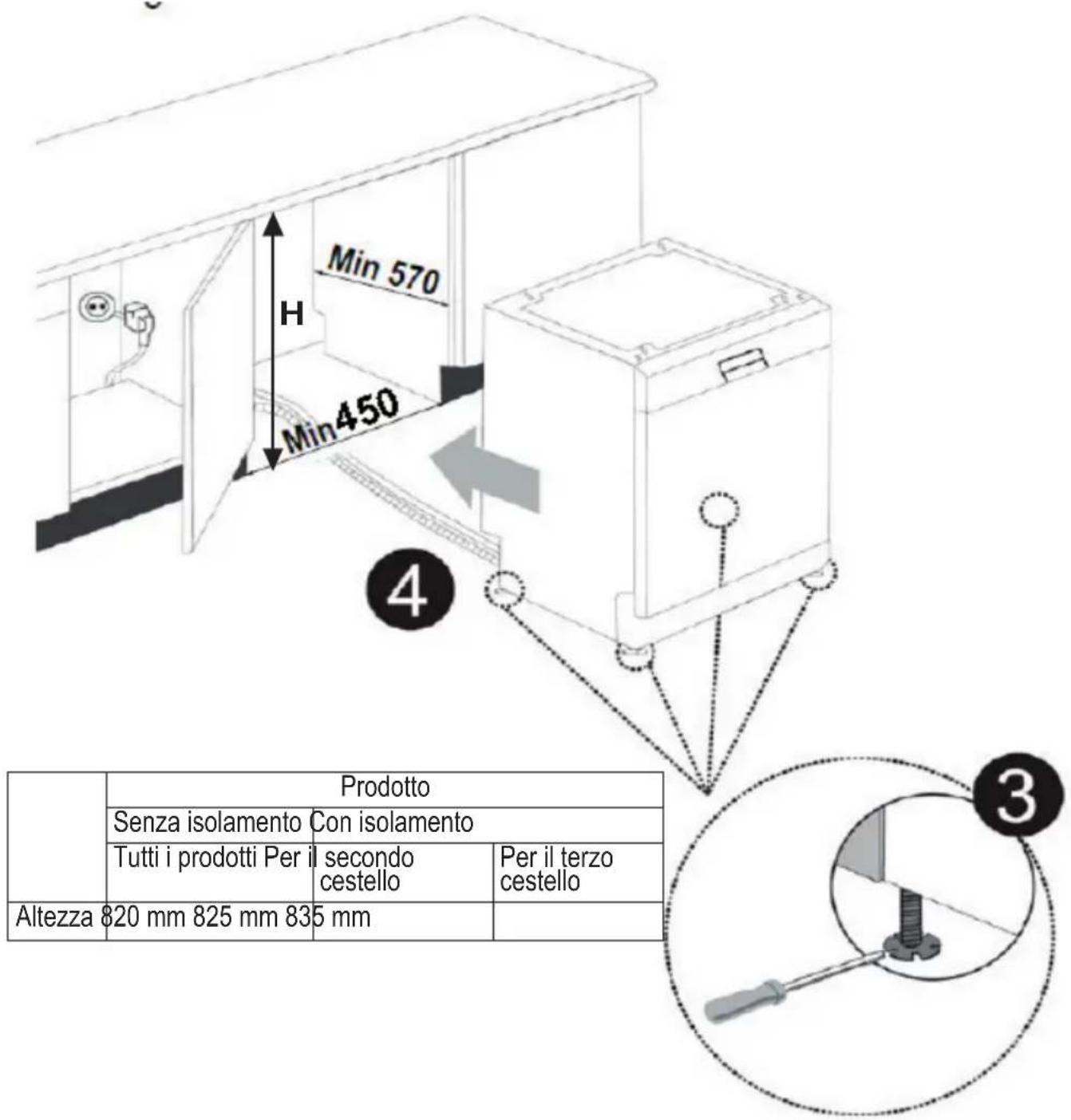

Montaggio dell'elettrodomestico sottopiano 16

Prima di usare la lavastoviglie per la prima volta 18

- Preparazione dell'elettrodomestico per l'uso 18

Importanza della decalcificazione dell'acqua 18

Riempimento con sale 18

Striscia di prova 19

Regolazione del consumo del sale 19

Uso del detersivo 21

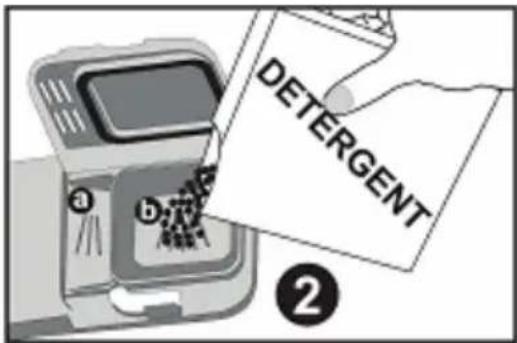

Riempimento dello scomparto detersivo 21

Detersivi combinati 21

Riempimento con brillantante ed esecuzione delle impostazioni 22

• Caricamento della lavastoviglie 23

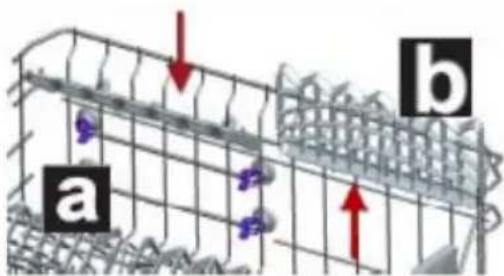

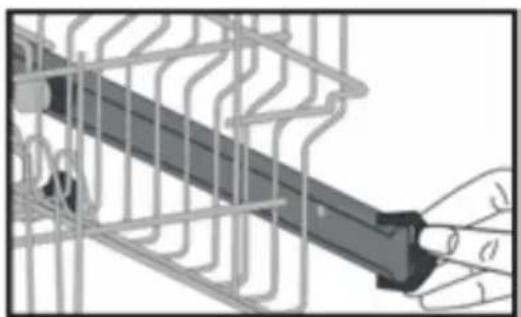

Regolazione altezza cestello superiore 23

Carico di cestelli alternativi 24

Carichi errati 25

- Descrizioni programmi 26

Voci programma 26

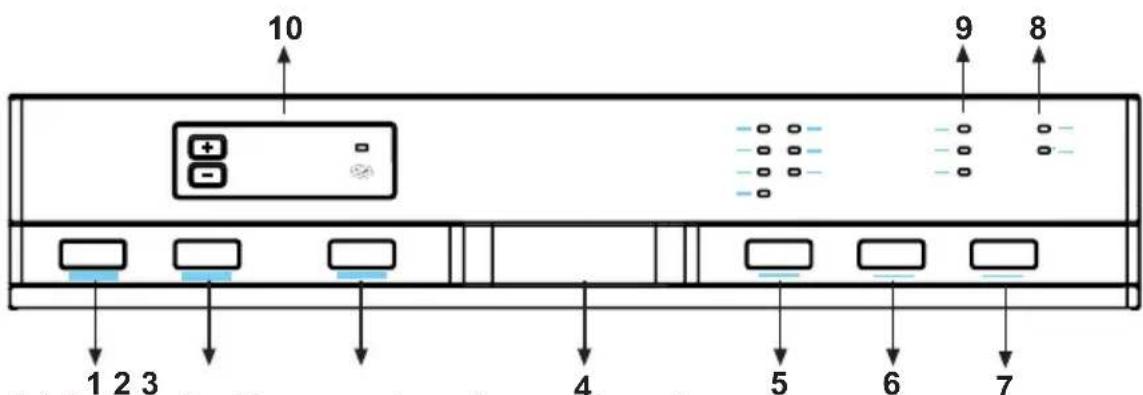

• Acquisire familiarità con l'elettrodomestico 28

• Accensione della macchina e selezione di un programma 30

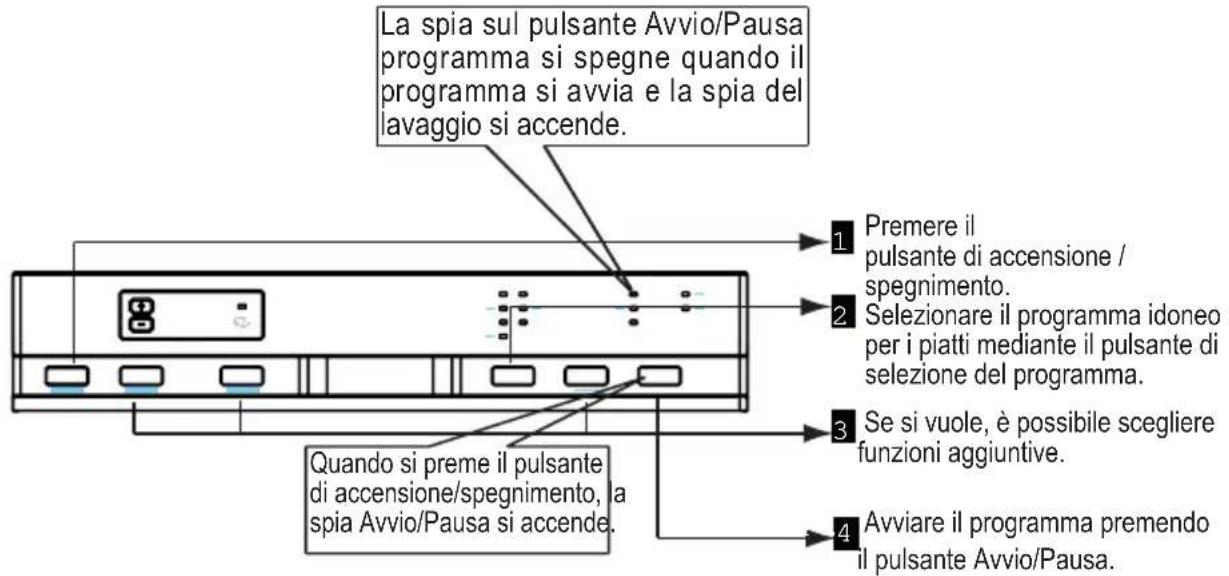

Accensione della macchina 30

Follow-up del programma 30

Modifica di un programma 30

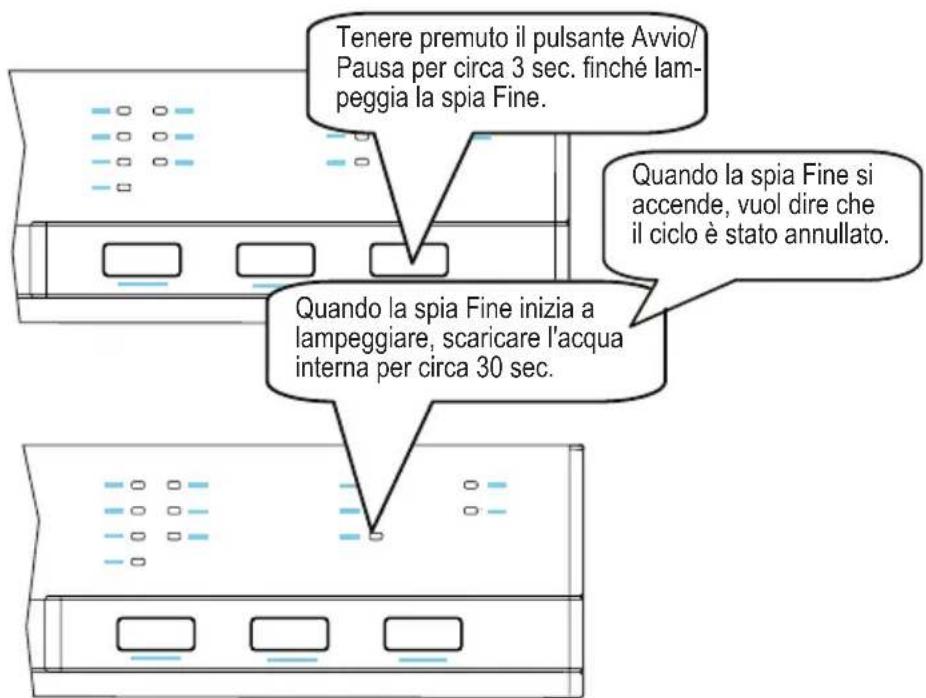

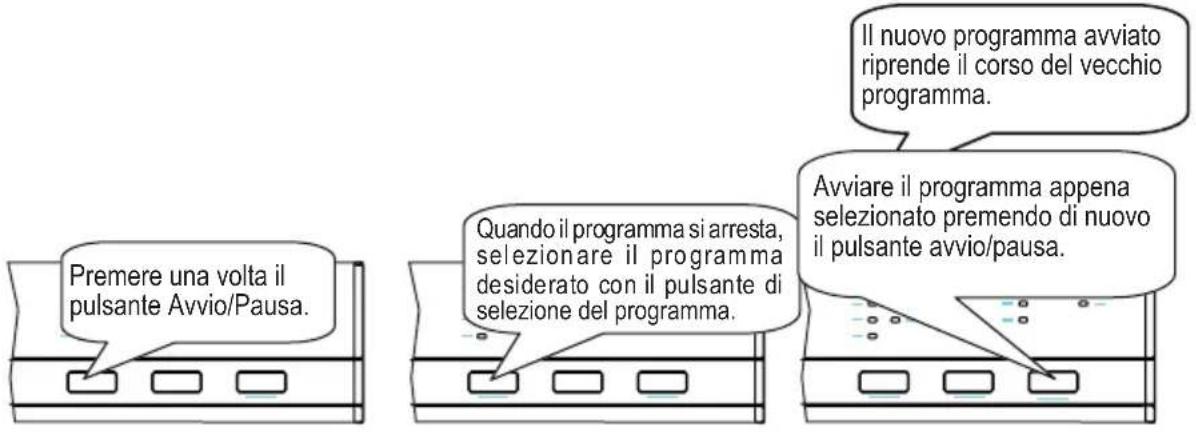

Modifica di un programma quando il programma è già in corso 31

Spegnimento dell'apparecchio 31

• Manutenzione e pulizia 32

Filtri Bracci lavanti 33

Filtro flessibile 33

- Uso economico ed ecologico 33

• Codici di guasto e cosa fare in caso di guasti 34

• Informazioni pratiche e utili 36

- Scheda del prodotto 37

• Assistenza clienti 38

1. Piano di lavoro
2. Cestello superiore con rastrelliere
3. Braccio lavante superiore
4. Cestello inferiore
5. Braccio lavante inferiore
6. Filtri
7. Etichetta informativa
8. Pannello di controllo
9. Erogatore detersivo e brillantante
10. Cestello posateria
11. Erogatore sale
12. Chiusura cestello superiore

14

SSUX]DWRUHDVRILWRR

Fornisce un migliore lavaggio per i piatti che si trovano nel cestello superiore.

13 Unità asciugatura attiva: Questo sistema offre una prestazione di asciugatura migliore per i piatti.

Specifiche tecniche

Capacità 10 coperti
Altezza 850 mm
Altezza (senza piano di lavoro)	820 mm
Larghezza 450 mm
Profondità 598 mm
Peso netto 40 kg
Ingresso elettricità 220-240 V, 50 Hz
Alimentazione totale 1900 W
Alimentazione riscaldamento	1800 W
Alimentazione pompa 100 W
Alimentazione pompa di scarico	30 W
Pressione alimentazione acqua	0.03 MPa (0,3 bar)-1 MPa (10 bar)
Corrente 10 A

Conformità con gli standard e dati test / Dichiarazione di conformità €

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con gli standard corrispondenti armonizzati, che forniscono il contrassegno CE.

Nota importante per l'utilizzatore: Per una copia cartacea di questo manuale, scrivere all'indirizzo che segue:

"[e-mail]". Nella e-mail, indicare il nome del modello e il numero di serie (20 cifre) disponibili sullo sportello dell'apparecchio.

INFORMAZIONI SULLA SICUREZZA E CONSIGLI

Riciclaggio

• Determinati componenti e l'imballaggio dell'elettrodomestico sono stati prodotti con materiali riciclabili.
• Le parti in plastica sono marcate con abbreviazioni internazionali: (>PE<, >PS<, >POM<, >PP<,)
• Le parti in cartone sono state prodotte con carta riciclata e devono essere smaltite nei contenitori per la raccolta dei rifiuti in carta per il riciclaggio.
• Tali materiali non sono adatti ad essere smaltiti nei cestini per i rifiuti. Devono essere consegnati, invece, ai centri per il riciclaggio.
• Contattare i centri appositi per ottenere le informazioni sui metodi e sui punti di smaltimento.

Si può contribuire a proteggere salute umana e ambiente. Mettere gli imballaggi nei contenitori applicabili per il riciclo. Riciclare i rifiuti di apparecchi elettrici ed elettronici. Non smaltire gli apparecchi contrassegnati

con questo simbolo con i rifiuti domestici. Riportare il prodotto alla struttura locale per il riciclaggio o contattare l'autorità municipale.

Avvertenza! Rischio di lesioni o soffocamento! Scollegare l'apparecchio dall'alimentazione elettrica. Tagliare il cavo di rete e smaltirlo. Togliere il gancio dello sportello per evitare che bambini e animali domestici restino chiusi nell'apparecchio.

Informazioni di sicurezza

Quando si riceve l'elettrodomestico

• Controllare se vi sono danni all'elettrodomestico o all'imballaggio. Non avviare mai, in alcun modo, un elettrodomestico danneggiato, assicurarsi di contattare un centro assistenza autorizzato.
• Togliere tutto il materiale di imballaggio come indicato, tenerlo fuori dalla portata dei bambini e smaltirlo secondo i regolamenti.

Punti a cui prestare attenzione durante l'installazione dell'elettrodomestico

• Scegliere un posto adatto, sicuro e uniforme in cui installare l'elettrodomestico.
• Eseguire l'installazione e la connessione dell'elettrodomestico seguendo le istruzioni.
• Questo elettrodomestico deve essere installato e riparato solo da personale autorizzato.
• Solo le parti di ricambio originali devono essere usate con l'elettrodomestico
• Prima dell'installazione, assicurarsi che l'elettrodomestico non sia collegato alla presa.
• Controllare se il sistema dei fusibili elettrici interni è collegato secondo i regolamenti.
• Tutte le connessioni elettriche devono essere conformi ai valori indicati sull'etichetta con le informazioni
• Solo per il Regno Unito: Il cavo di alimentazione dell'apparecchio è dotato di una spina a 3 punte (messa a terra) che si adatta a una presa a 3 fori (messa a terra). Non tagliare mai né smontare il terzo perno (messa a terra). Dopo aver installato l'apparecchio, la spina deve essere accessibile.

• Prestare speciale attenzione e assicurarsi che l'elettrodomestico non stia sul cavo di alimentazione elettrica.

• Utilizzare solo cavo elettrico e set di flessibili in dotazione con l'apparecchio.

• Non usare mai prolunghe o prese multiple per eseguire una connessione. La presa deve essere comodamente accessibile dopo che l'elettrodomestico è stato installato
• Tenere le aperture di ventilazione dell'apparecchio o nella struttura integrata prive di ostruzioni.
• Dopo aver installato l'elettrodomestico in un luogo adatto, usarlo senza carico la prima volta.
• Assicurarsi che i giunti dei flessibili e dei collegamenti siano fermi e che non vi siano perdite.

Uso quotidiano

• Questo elettrodomestico è per uso domestico, non usarlo per altri scopi. L'uso commerciale di questa lavastoviglie rende la garanzia priva di validità.
• Non salire, sedere o mettere un carico sullo sportello aperto della lavastoviglie perché potrebbe staccarsi.
• Non mettere mai nell'erogatore di detersivo e brillantante della lavastoviglie detersivo o brillantante diversi da quelli specifici per le lavastoviglie. In questi casi, l'azienda produttrice non sarà responsabile di danni che potrebbero verificarsi nella lavastoviglie.
• L'acqua nella sezione del lavaggio dell'elettrodomestico non è potabile, non berla.
• A causa del pericolo di esplosioni, non inserire nella sezione lavaggio dell'apparecchio alcun agente solubile chimico, come solventi.
• Controllare se gli oggetti in plastica sono resistenti al calore prima di lavarli nella lavastoviglie.
• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e

conoscenze solo se ricevono supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendono i rischi potenziali. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non devono essere eseguite da bambini senza supervisione.

• Non mettere nella lavastoviglie quegli oggetti che non sono adatti al lavaggio in lavastoviglie. Inoltre, non riempire i cestelli oltre la loro capacità. La nostra azienda non sarà ritenuta responsabile di graffi o ruggine che si formano nella struttura interna della lavastoviglie a causa dei movimenti del cestello.
• A causa del pericolo di fuoriuscite di acqua calda, lo sportello della lavastoviglie non deve essere aperto in alcun caso durante il funzionamento della lavastoviglie. In ogni caso, è presente un dispositivo di sicurezza che assicura che la lavastoviglie si arresti in caso di apertura dello sportello.
• Non lasciare lo sportello della lavastoviglie aperto. La mancata osservanza di ciò può provocare incidenza.
• Mettere coltelli ed altri oggetti con estremità tagliente nel cestello per la posateria con la lama verso il basso.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un agente per l'assistenza o da persona similmente qualificata, per evitare rischi.
• Se l'opzione Energy Save è selezionata con il "Sì", lo sportello si apre alla fine del programma. Non forzare la chiusura dello sportello per evitare danni al meccanismo automatico dello sportello che dura 1 minuto. Lo sportello deve restare aperto per 30 minuti per ottenere una asciugatura efficace (nei modelli con sistema di apertura automatica dello sportello)

Avvertenza: Non restare in piedi davanti allo sportello dopo il segnale sonoro dell'apertura automatica.

Per la sicurezza dei bambini

- Dopo aver rimosso l'imballaggio dalla lavastoviglie,

assicurarsi che il materiale di imballaggio sia fuori dalla portata dei bambini.

• Non consentire ai bambini di giocare con l'elettrodomestico.
• Tenere i bambini lontani da detersivo o brillantante.
• Tenere i bambini lontani dall' elettrodomestico quando è aperto perché potrebbero esserci ancora residui di sostanze pulenti all'interno dell'elettrodomestico.
• Nel caso in cui un bambino rimanesse bloccato all'interno dell'elettrodomestico rompere il blocco dell'elettrodomestico ed estrarre i cavi elettrici.

In caso di malfunzionamento

• Tutti i malfunzionamenti della lavastoviglie devono essere riparati solo da persone qualificate. Tutte le riparazioni eseguite da persone diverse da quelle autorizzate per l'assistenza renderanno la garanzia per l'elettrodomestico non valida.
• Prima di qualsiasi lavoro di riparazione sull'elettrodomestico, assicurarsi che la macchina non sia collegata alla rete elettrica. Disattivare il fusibile o scollegare la macchina. Non tirare dal cavo quando si estrae la spina. Assicurarsi di chiudere il rubinetto dell'acqua.

Raccomandazioni

• Ai fini di risparmio energetico e idrico, rimuovere i residui dai piatti prima di metterli nella lavastoviglie. Avviare la lavastoviglie dopo averla completamente caricata.
• Usare il programma di pre-lavaggio solo quando è necessario.
• Mettere oggetti cavi come ciotole, bicchieri e vasi al contrario nella lavastoviglie.
• Si consiglia di non caricare nella lavastoviglie piatti diversi o in quantità superiore da quanto indicato.

• Usare l'apparecchio solo per lavare articoli che possono essere lavati in lavastoviglie.

• Assicurarsi che i bracci lavanti possano muoversi liberamente prima di avviare un programma.

• Assicurarsi che le posate e i piatti non si uniscano e che ci sia una distanza tra i vari articoli.
  • Assicurarsi che i bicchieri non si tocchino.
• Mettere gli articoli piccoli nel cestello per le posate.
• Mettere gli articoli leggeri nel cestello superiore.
  • Assicurarsi che gli articoli non si muovano.

Articoli non adatti al lavaggio in lavastoviglie

• Cenere di sigarette, residui di candele, smalto, sostanze chimiche, materiali in lega di ferro;
• Forchette, cucchiai e coltelli con manico rivestito in legno o osso o avorio o madreperla; oggetti con colla, vernice, oggetti sporchi di abrasivi, sostanze chimiche acide o basiche;
• Oggetti in plastica che non sono resistenti al calore, contenitori rivestiti in rame o latta.
• Oggetti in alluminio e argento (possono scolorirsi o diventare opachi).
• Alcuni tipi delicati di vetro, porcellane con disegni ornamentali stampati poiché si scoloriscono anche già dopo il primo lavaggio; certi articoli in cristallo poiché nel tempo perdono la propria trasparenza, posateria con parti non resistenti al calore, vetri in cristallo di piombo, taglieri, oggetti prodotti in fibra sintetica;
• Articoli assorbenti come spugne o strofinacci da cucina non sono adatti al lavaggio in lavastoviglie.

Avvertenza: Fare attenzione a comprare articoli a prova di lavaggio in futuro.

INSTALLAZIONE DELLA LAVASTOVIGLIE

Posizionamento della lavastoviglie

Quando si decide il luogo in cui mettere la lavastoviglie, fare attenzione a sceglierne uno in cui possa essere facile caricare ed estrarre i piatti.

Non mettere la lavastoviglie in luoghi in cui sia possibile che la temperatura ambiente scenda al di sotto di 0°C.

Prima del posizionamento, estrarre la lavastoviglie dalla confezione seguendo le avvertenze posizionate sulla confezione stessa.

Posizionare la lavaštoviglie vicino ad un rubinetto o allo scarico dell'acqua. È necessario posizionare la lavastoviglie prendendo in considerazione che le connessioni non andranno cambiate una volta che sono state eseguite.

Non tirare la lavastoviglie dallo sportello o dal pannello per spostarla.

Prestare attenzione a lasciare una certa distanza da tutti i lati della lavastoviglie in modo che sia comodamente possibile spostarla avanti e indietro durante la pulizia.

Assicurarsi che i flessibili di ingresso e uscita dell'acqua non si schiaccino durante il posizionamento della lavastoviglie. Inoltre, assicurarsi che la lavastoviglie non stia sul cavo elettrico.

Regolare i piedini regolabili della lavastoviglie in modo che essa sia bilanciata e in piano. Il posizionamento corretto della lavastoviglie avviene assicurandosi che l'apertura e la chiusura dello sportello avvengano senza problemi.

Se lo sportello della lavastoviglie non si chiude in modo corretto controllare che la lavastoviglie sia stabile sul pavimento; se non lo è, regolare i piedini regolabili e assicurare la posizione stabile.

Avvertenza: l'installazione deve essere eseguita da un tecnico qualificato.

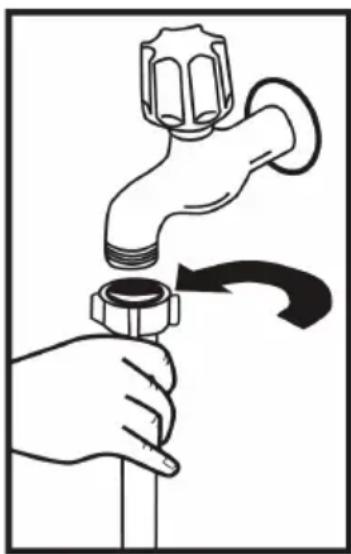

Collegamento dell'acqua

Assicurarsi che l'impianto idraulico interno sia adatto all'installazione di una lavastoviglie. Inoltre, consigliamo di montare un filtro all'ingresso della propria casa o del proprio appartamento in modo da evitare danni alla lavastoviglie, dovuti a contaminazione (sabbia, argilla, ruggine, ecc.) che potrebbe occasionalmente passare attraverso la rete idrica o attraverso l'impianto idraulico interno e per evitare problemi quali ingiallimento e formazione di depositi dopo il lavaggio.

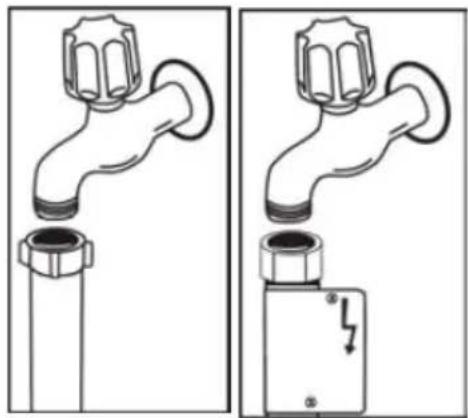

Flessibile di ingresso dell'acqua

Non usare il flessibile di ingresso dell'acqua della vecchia lavastoviglie, se presente. Usare, invece, il flessibile di ingresso dell'acqua nuovo. Se si collega un flessibile per l'acqua nuovo o non usato da molto tempo, far scorrere l'acqua attraverso il flessibile stesso per un po' prima di eseguire il collegamento.

Collegare il flessibile di ingresso dell'acqua direttamente al rubinetto in ingresso dell'acqua. La pressione del rubinetto deve essere minimo 0,03 Mpa e massimo 1 Mpa. Se la pressione è superiore a 1 Mpa, deve essere montata una valvola di riduzione della pressione.

Dopo aver eseguito le connessioni, il rubinetto deve essere aperto completamente e bisogna controllare la tenuta. Per la sicurezza della macchina, assicurarsi di chiudere sempre il rubinetto di ingresso dell'acqua alla fine di ogni programma di lavaggio.

NOTA: per alcuni modelli viene usato un tubo per l'acqua Aquastop. Se si usa Aquastop, la tensione può essere pericolosa. Non tagliare il tubo per l'acqua Aquastop, non piegarlo né torcerlo.

Flessibile di uscita dell'acqua

Il flessibile di scarico dell'acqua può essere collegato direttamente al foro di scarico dell'acqua o al rubinetto del lavandino. Usando uno speciale tubo piegato (se disponibile), l'acqua può essere fatta scaricare direttamente nel rubinetto agganciando il tubo piegato al bordo del rubinetto. Questo collegamento deve essere minimo 50 cm e massimo 110 cm dal livello del pavimento. Proteggere il flessibile di uscita dell'acqua dallo scivolamento.

Avvertenza: Quando si usa un flessibile di scarico lungo più di 4 m, i piatti potrebbero restare sporchi. In quel caso, la nostra azienda non accetta alcuna responsabilità.

Collegamento elettrico

La spina messa a terra della lavastoviglie deve essere collegata ad una messa a terra in dotazione con tensione e corrente adatte. Se non c'è installazione di messa a terra, farla eseguire da un elettricista competente. In caso di uso senza messa a terra installata, la nostra azienda non sarà responsabile di perdite d'uso che potrebbero derivarne.

Il valore della corrente del fusibile interno deve essere 10-16 A.

La lavastoviglie deve essere impostata a 220-240 V. Se la tensione di rete è 110 V, collegare un trasformatore di 110/220 V e 3000 W. La lavastoviglie non deve essere collegata durante il posizionamento.

Usare sempre la spina rivestiva in dotazione con la lavastoviglie.

Con bassa tensione, l'efficacia del lavaggio della lavastoviglie diminuisce.

Il cavo elettrico della lavastoviglie deve essere sostituito da un tecnico o da un elettricista autorizzati per l'assistenza. La mancata osservanza di ciò può provocare incidenza.

A scopo di sicurezza, assicurarsi sempre di scollegare la spina quando è finito il programma di lavaggio.

Per non provocare uno shock elettrico, non togliere la spina con le mani bagnate.

Quando si scollega la lavastoviglie dalla rete elettrica, tirare sempre dalla spina. Non tirare mai il cavo direttamente.

Montaggio dell'elettrodomestico sottopiano

Se si desidera montare l'elettrodomestico sottopiano, controllare se vi è spazio sufficiente sotto il piano della cucina e se l'impianto idraulico è adatto. 1 Se si decide che lo spazio sotto al piano è adatto per il montaggio della lavastoviglie, rimuovere il piano di lavoro come mostrato nell'illustrazione. 2

Avvertenza: Il supporto che si metterà sopra la macchina dopo aver rimosso il suo piano di lavoro deve essere stabile in modo da non creare problemi di equilibrio. 2

Per rimuovere il piano di lavoro, rimuovere le viti che mantengono il piano di lavoro e che sono posizionate sul retro della lavastoviglie; poi spingere il pannello anteriore di 1 cm da avanti verso il retro e sollevarlo.

3 Regolare i piedini della lavastoviglie secondo la pendenza del pavimento. 4 Montare la lavastoviglie spingendola sotto il piano senza lasciare che i flessibili si schiaccino o si pieghino.

Avvertenza: Dopo aver rimosso il piano di lavoro, la lavastoviglie deve essere posta in un luogo chiuso le cui dimensioni sono mostrate nella figura.

Avvertenza: Se si usa di l'apparecchio senza essere collocato sotto un ripiano, il piano originario di lavoro deve essere rimontato.

Prima di usare la lavastoviglie per la prima volta

• Verificare se le specifiche di fornitura di energia elettrica e di acqua siano conformi ai valori indicati nelle istruzioni per l'installazione della lavastoviglie.
• Rimuovere tutti i materiali di imballaggio dalla lavastoviglie.
• Impostare l'addolcitore.
• Aggiungere 1 kg di sale nello scomparto per il sale e riempire con acqua fino a riempire lo scomparto.
• Riempire lo scomparto del brillantante.

PREPARAZIONE DELL'ELETTRODOMESTICO PER L'USO

Importanza della decalcificazione dell'acqua

Per una buona funzione di lavaggio, la lavastoviglie ha bisogno di acqua dolce, cioè meno calcarea. Altrimenti, residui di calcare bianco potrebbero restare sui piatti e all'interno della lavastoviglie. Questo influenza negativamente la prestazione di lavaggio, asciugatura e lucidatura della lavastoviglie. Quando l'acqua fluisce attraverso il sistema addolcente, gli ioni che formano la durezza sono rimossi dall'acqua e l'acqua raggiunge il livello di durezza necessario per ottenere i migliori risultati di lavaggio. A seconda del livello di durezza dell'acqua che fluisce verso l'interno, questi ioni che induriscono l'acqua si accumulano rapidamente nel sistema addolcente. Pertanto, il sistema addolcente deve essere ricaricato in modo da funzionare con la stessa prestazione anche durante il lavaggio successivo. A questo scopo si usa il sale per lavastoviglie.

Riempimento con sale

Usare sale addolcente prodotto specificamente per essere usato in lavastoviglie. Per mettere del sale addolcente, rimuovere prima il cestello inferiore e aprire poi il coperchio dello scomparto del sale ruotandolo in senso antiorario 12. Al primo uso, riempire lo scomparto con 1 kg di sale e acqua 3 a livello massimo. L'uso dell'imbuto 4 in dotazione rende il riempimento più semplice. Rimettere il coperchio e chiudere.

Se la spia di avvertenza sul sale nel pannello di controllo si accende, riempire nuovamente lo scomparto del sale.

Riempire lo scomparto del sale con acqua solo al primo uso.

Se si mette una compressa nello scomparto del sale, non riempire

Consigliamo di usare sale addolcente

completamente lo scomparto. fino o sale in polvere.

Non mettere sale da tavola nella lavastoviglie. In tal caso, la funzione dello scomparto addolcente potrebbe diminuire nel tempo. Quando si avvia la lavastoviglie, lo scomparto del sale si riempie d'acqua. Pertanto, mettere il sale prima di avviare la lavastoviglie.

In questo modo, il sale in eccesso viene subito espulso con l'operazione di lavaggio. Se non si lavano piatti immediatamente dopo aver posto il sale, allora avviare un breve programma di lavaggio con una lavastoviglie vuota per evitare danni (per evitare corrosione) alla lavastoviglie a causa dell'eccesso di sale quando si è riempito il contenitore del sale.

Striscia di prova

L'efficacia di lavaggio della lavastoviglie dipende dalla durezza dell'acqua del rubinetto. Per questo motivo, la lavastoviglie è dotata di un sistema che riduce la durezza dell'acqua.

L'efficacia di lavaggio aumenta quando il sistema è impostato in modo corretto.

Per scoprire il livello di durezza dell'acqua nella propria area, contattare l'ufficio idrico locale o stabilire il livello di durezza locale usando la striscia per il test (se disponibile).

Aprire la striscia di prova.

Far scorrere l'acqua dal rubinetto per 1 min.

Tenere la striscia di prova in acqua per 1 sec.

Scuotere la striscia di prova dopo averla estratta dall'acqua.

Attender e 1 min.

Eseguire l'impostazione della durezza dell'acqua per la lavastoviglie secondo il risultato ottenuto con la striscia di prova.

Livello di durezza dell'acqua	Durezza in Germania dH	Durezza in Francia dF	Durezza britannica dE	Indicatore livello durezza
1	0-5	0-9	0-6	Si vede L1 sul display.
2	6-11	10-20	7-14	Si vede L2 sul display.
3	12-17	21-30	15-21	Si vede L3 sul display.
4	18-22	31-40	22-28	Si vede L4 sul display.
5	23-34	41-60	29-42	Si vede L5 sul display.
6	35-50	61-90	43-63	Si vede L6 sul display.

Regolazione del consumo del sale

Tabella delle impostazioni del livello di durezza dell'acqua

Se la durezza dell'acqua usata supera i 90 dF (durezza in Francia) o se si usa acqua di pozzo, si consiglia di usare un filtro e dispositivi di filtraggio per l'acqua.

NOTA: il livello di durezza è regolato al livello 3 come impostazione di fabbrica.

Regolare l'addolcente per l'acqua secondo la durezza dell'acqua.

Regolare l'impostazione di durezza dell'acqua per l'elettrodomestico sulla base del livello specificato nel test.

Tenere premuto il pulsante di selezione del programma.1

Contemporaneamente attivare l'apparecchio premendo il pulsante di accensione/spegnimento.2

Tenere premuto il pulsante di selezione del programma finché "SL" scompare dallo schermo. Quando "SL" è scomparso, rilasciare il pulsante del programma.2

L'apparecchio mostra l'ultima impostazione di addolcimento dell'acqua eseguita. 3

L'impostazione della durezza dell'acqua può essere eseguita premendo i pulsanti "+" e "-" sul display.3

Dopo aver eseguito la regolazione della durezza dell'acqua, memorizzare l'impostazione scelta premendo il pulsante di accensione/spegnimento.2

Uso del detersivo

Usare un detersivo specificamente creato per le lavastoviglie domestiche.

È possibile trovare sul mercato detersivi in polvere, in gel o in compresse, destinati alle lavastoviglie domestiche.

Il detersivo deve essere messo nello scomparto prima di avviare la lavastoviglie. Tenere i detersivi in un luogo fresco e asciutto, fuori dalla portata dei bambini.

Non mettere più detersivo del necessario nello scomparto detersivo, altrimenti potrebbe causare graffi sui bicchieri nonché dissolversi in modo non perfetto.

Per avere maggiori informazioni sul detersivo che si usa, contattare direttamente i produttori.

Riempimento dello scomparto detersivo

Spingere per aprire il contenitore del detersivo come mostrato nell'immagine. 1 Il contenitore del detersivo ha linee di livello all'interno. È possibile misurare la quantità giusta di detersivo usando queste linee. Il contenitore del detersivo può contenere in tutto 40 cm ³ di detersivo.

Aprire il detersivo per la lavastoviglie e versare nello scomparto più ampio b 25 cm ³ se i piatti sono molto sporchi o

15 cm ³ se sono meno sporchi. 2 Se i piatti sono sporchi da molto tempo, se ci sono residui di cibo

secco e se la lavastoviglie è sovraccarica, versare a 5 cm³ di detersivo nello scomparto per il prelavaggio e avviare l'elettrodomestico.

È possibile dover aggiungere altro detersivo nella lavastoviglie, a seconda del grado di sporco e del livello di durezza dell'acqua nell'area.

I produttori di detersivo producono anche detersivi combinati, detti "2 in 1", "3 in 1" o "5 in 1" ecc.

"I detersivi "2 in 1" contengono detersivo + sale o brillantante. Quando si usano detersivi "2 in 1", assicurarsi di controllare le specifiche della compressa.

Altri detersivi in compresse contengono detersivo + brillantante + sale + varie funzioni extra.

Generalmente, i detersivi combinati producono risultati sufficienti solo in certe condizioni d'uso. Tali detersivi contengono brillantante e/o sale in quantità predefinite.

Punti da considerare quando si usa questo tipo di prodotti:

• Assicurarsi di controllare sempre le specifiche del prodotto che si usa e se è o meno un prodotto combinato.
• Controllare se il detersivo usato è appropriato alla durezza dell'acqua della rete idrica a cui appartiene l'elettrodomestico.
  • Osservare le istruzioni sulle confezioni quando si usano tali prodotti.

• Se tali detersivi hanno la forma di compresse, non metterli mai nella sezione interna o nel cestello per la posateria. Mettere sempre le compresse nello scomparto detersivo dell'erogatore per il detersivo.

• Producono buoni risultati solo per certi tipi d'uso. Se si usa questo tipo di detersivo, è necessario contattare i produttori e scoprire quali sono le condizioni adatte per l'uso.

• Quando le condizioni d'uso di tali prodotti e le impostazioni della lavastoviglie sono appropriate, essi assicurano risparmio nel consumo di sale e/o brillantante.
• Contattare i produttori dei detersivi se non si ottengono buoni risultati di lavaggio (se i piatti restano sporchi di calcare e umidi) dopo aver usato i prodotti 2 in 1 o 3 in 1. L'ambito della garanzia della lavastoviglie non copre reclami causati dall'uso di questi tipi di detersivi.

Uso consigliato: Se si usa un detersivo combinato e poi si aggiunge brillantante nella lavastoviglie, ridurre le impostazioni dello stesso ai livelli più bassi (1) e attivare il pulsante del detersivo in compresse per ottenere risultati migliori. Se il livello di durezza dell'acqua è superiore al livello 4, è necessario riempire con del sale il contenitore ad esso dedicato. Si consiglia di usare detersivi combinati in programmi rapidi.

Il grado di dissolvenza dei detersivi in compresse prodotti dalle varie aziende può variare a seconda della temperatura e del tempo. Pertanto, non si consiglia di usare questi detersivi in programmi brevi. In tali programmi, è meglio usare detersivi in polvere.

Avvertenza: se si verificano problemi mai incontrati prima con l'uso di questi detersivi, contattare direttamente il produttore degli stessi.

Quando si interrompe l'uso di detersivi combinati

• Riempire gli scomparti di sale e brillantante.
• Regolare l'impostazione di durezza dell'acqua nella posizione più alta ed eseguire un lavaggio a vuoto.
• Regolare il livello di durezza dell'acqua.
• Esequire le impostazioni del brillantante adatte.

Riempimento con brillantante ed esecuzione delle impostazioni

Il brillantante si usa per evitare che restino gocce bianche di acqua, macchie di calcare, macchie bianche a strisce che possono formarsi sui piatti e anche per migliorare la prestazione dell'asciugatura. Al contrario di quanto si crede comunemente, non si usa solo per ottenere piatti più brillanti ma anche per ottenere piatti sufficientemente asciutti. Per questo motivo, bisogna prestare attenzione al fatto che vi sia una quantità sufficiente di

brillantante nello scomparto apposito e deve essere usato solamente il materiale

lucidante specifico per lavastoviglie.

Se la spia del brillantante sul pannello di controllo si accende, riempire lo scomparto del brillantante.

Per mettere il brillantante,

rimuovere il coperchio del relativo scomparto ruotandolo 1. Riempire lo scomparto del brillantante con il brillantante finché l'indicatore del livello diventa scuro 2; rimettere il coperchio e chiuderlo ruotando in modo che i denti corrispondano 3.

Controllando il livello di brillantante sull'erogatore di detersivo, è possibile capire se la lavastoviglie ha bisogno o meno di brillantante. Un indicatore scuro b vuol dire che c'è brillantante nello scomparto, mentre un indicatore chiaro a mostra che è necessario riempire lo scomparto con brillantante.

La regolazione del livello del brillantante può essere impostata in una posizione tra 1 e 6. Le impostazioni di fabbrica per il brillantante prevedono la posizione 3. Bisogna aumentare il grado

della regolazione se si formano macchie di acqua sui piatti dopo un lavaggio, mentre è necessario diminuire il grado se resta una macchia blu.

Avvertenza: Usare solo prodotti brillantanti appositi per le lavastoviglie. Carichi eccessivi possono generare notevoli quantità di schiuma che riducono la prestazione di lavaggio e possono lasciare residui di brillantante. In questi casi, rimuovere la quantità di brillantante in eccesso asciugandola con uno strofinaccio.

Se si posizionano i piatti in modo corretto nella lavastoviglie, si otterranno dall'elettrodomestico prestazioni ottimali in termini di consumo energetico, lavaggio e asciugatura.

Sono presenti due cestelli separati per caricare i piatti nella lavastoviglie. E possibile caricare nel cestello inferiore articoli rotondi e profondi come pentole con maniglie lunghe, coperchi di pentole, piastre, piatti da insalata, posate.

Il cestello superiore è stato progettato per vassoi da tè, piatti da dessert, insalatiere, tazze e bicchieri. Quando si mettono bicchieri a gambo lungo e calici, poggiarli contro il bordo del cestello, della rastrelliera o al supporto per bicchieri e non gli uni contro gli altri. Non poggiare bicchieri lunghi gli uni contro gli altri, altrimenti potrebbero non essere stabili e danneggiarsi.

È più adatto posizionare le parti strette e sottili nelle sezioni medie dei cestelli.

È possibile mettere i cucchiai tra le altre posate per evitare che si attacchino gli uni agli altri. Si consiglia di usare la griglia per le posate per ottenere i risultati migliori.

Per evitare possibili ferite, mettere sempre oggetti con manici lunghi o con le punte taglienti, come forchette, coltelli per pane, ecc. con la punta tagliente verso il basso o in modo orizzontale nel cestello.

Avvertenza: mettere i piatti nella lavastoviglie in modo che non impediscano ai bracci lavanti superiore e inferiore di ruotare.

Griglia portapiatti

Nel cestello superiore dell'apparecchiatura sono presenti griglie portapiatti. a b Queste griglie portapiatti possono essere usate in posizione aperta o chiusa. Quando sono in posizione aperta a è possibile posizionarvi sopra le tazze; e in posizione chiusa b è possibile sistemare sul cestello bicchieri da bibita. Queste griglie possono essere utilizzate per appoggiarvi sopra lateralmente forchette, coltelli e cucchiai lunghi.

Regolazione altezza cestello superiore

Il cestello superiore dell'elettrodomestico è in posizione alta. Quando è in posizione, è possibile mettere oggetti grandi come padelle, ecc. sul cestello inferiore. Quando si porta il cestello superiore nella posizione bassa, è possibile mettere e lavare piatti di grosse dimensioni sul cestello superiore.

Usare le rotelle per modificare l'altezza del cestello. Aprire le parti che mantengono il cestello all'estremità del binario del cestello superiore ruotandole ai lati ed estrarre il cestello. Modificare la posizione delle rotelle; reinstallare il cestello sul binario e chiudere le parti che lo mantengono. In questo modo, si porta il cestello superiore nella posizione bassa.

Carico di cestelli alternativi

Cestello inferiore

Nota importante per i laboratori responsabili dei test.

Per informazioni dettagliate sui test prestazionali, contattare il seguente indirizzo: "[e-mail]". Nell'e-mail, fornire il numero di modello e il numero seriale (20 cifre) che si trova sulla porta del dispositivo.

DESCRIZIONI PROGRAMMI

Voci programma

N. programma Prelav	aggio Veloce 30 min	Delicati Eco (1)
Nomi e temperature programmi	- 40°C 40°C 50°C
Tipo di residui alimentari	Sporco fresco e non resistente, caffè, latte, tè	caffè, latte, tè carni fredde, verdure, sporco recente	carni fredde, verdure, sporco recente	caffè, latte, tè carni fredde, verdure, sporco recente
Livello di sporco - ridotto	medio medio
Quantità detersivo B: 25 cm3 / 15 cm3 A:5 cm3	**A B A+B A+B
	Prelavaggio Lavaggio	a 40°C Prelavaggio Lavaggio a 30°C
	Fine	Risciacquo freddo	Lavaggio a 40°C	Prelavaggio
		Risciacquo caldo	Risciacquo freddo	Lavaggio a 50°C
		Fine	Risciacquo caldo	Risciacquo caldo
			Asciugatura Asciugatura
			Fine Fine
Durata del programma (min.)	15	30 74	172
Consumo elettrico (kWh)	0,02	0,72	0,80 0,83
Consumo acqua (litri)	3,6	10,2	14,1 13,0
Se si sceglie l'opzione di metà carico, i valori cambiano in:
Durata del programma (min.)	15	30 64	150
Consumo elettrico (kWh)	0,02	0,72	0,78 0,79
Consumo acqua (litri)	3,6	10,2	10,3 9,7

** Nel ciclo di programma di prelavaggio deve essere utilizzato solo detersivo in polvere.
Avvertenza: I programmi brevi non includono la fase di asciugatura.
I valori dichiarati sopra sono quelli ottenuti in condizioni di laboratorio secondo gli standard pertinenti. Questi valori possono cambiare a seconda delle condizioni di uso e dell'ambiente del prodotto (tensione di rete, pressione idrica, temperatura acqua in ingresso e temperatura ambiente).
1) Programma standard per l'etichettatura energetica secondo 2010/30 EU. Con questo programma si ha un uso più efficiente dell'acqua e dell'elettricità per i piatti con residui di sporco normale.

Voci programma

N. programma Super	50 min Intensivo Igene
Nomi e temperature programmi	65°C 65°C 70°C
Tipo di residui alimentari	zuppe, salse, pasta, uova, pilaf, patate e piatti da forno, alimenti fritti	Piatti con sporco denso e vecchio o che richiedono un lavaggio igienico	Piatti con sporco denso e vecchio o che richiedono un lavaggio igienico
Livello di sporco medio alto alto alto
Quantità detersivo B: 25 cm3 / 15 cm3 A:5 cm3	A+B A+B	A+B
	Lavaggio a 65°C Lava	ggio a 45°C Prelavaggio
	risciacquo intermedio	Lavaggio a 65°C Lavaggio	a 70°C
	Risciacquo caldo	Risciacquo freddo Risciacquo freddo
	Fine	risciacquo intermedio Risciacquo caldo
		Risciacquo caldo	Asciugatura
		Asciugatura	Fine
		Fine
Durata del programma (min.)	50	114	124
Consumo elettrico (kWh)	1,14	1,49	1,42
Consumo acqua (litri)	10,5	17,8	14,8
Se si sceglie l'opzione di metà carico, i valori cambiano in:
Durata del programma (min.)	47	100	101
Consumo elettrico (kWh)	1,01	1,14	1,26
Consumo acqua (litri)	10,5	14	11

ACQUISIRE FAMILIARITÀ CON L'ELETTRODOMESTICO

1.) Pulsante di accensione/spegnimento

Quando si preme il pulsante di accensione/spegnimento, l'apparecchio si avvia e la spia del pulsante avvio/pausa si accende.

2.) Opzione metà carico

Utilizzando la funzione ‘metà carico’ della lavastoviglie, si può ridurre la durata dei programmi selezionati e ridurre consumo energetico e idrico utilizzando meno elettricità e acqua.

3.) Pulsante detersivo in compresse

Premere il pulsante del detersivo in compresse quando si usa detersivo combinato che contiene sale, brillantante e funzioni extra.

4.) Maniglia dello sportello

Utilizzare la maniglia dello sportello per aprire-chiudere lo sportello dell'apparecchio.

5.) Pulsante di selezione del programma

Con il pulsante di selezione del programma, è possibile selezionare un programma adatto ai piatti.

6.) Extra risciacquo

Si può aggiungere la funzione di risciacquo extra nel programma selezionato utilizzando il pulsante risciacquo extra. Quando si seleziona la funzione di risciacquo extra, le fasi di lavaggio-risciacquo saranno aggiunte al programma selezionato, così è possibile assicurare che i piatti risulteranno più puliti e lucidi.

7.) Pulsante Avvio/Pausa

Quando si preme il pulsante Avvio/Pausa, il programma selezionato con il pulsante di selezione del programma inizia a funzionare e la spia dello stato "lavaggio" si accende. Nella fase di arresto, mentre la spia di lavaggio è attiva, la spia avvio/pausa lampeggia.

8.) Indicatore avvertenza assenza sale

Per vedere se il sale nell'apparecchio è sufficiente, controllare la spia di avvertenza assenza sale sul display. Quando la spia di avvertenza assenza sale si accende, bisogna rabboccare lo scomparto per il sale.

Indicatore avvertenza assenza brillantante

Per verificare che vi sia brillantante sufficiente nell'apparecchio, controllare la spia di avvertenza assenza brillantante sul display. Quando la spia di avvertenza assenza brillantante si accende, bisogna rabboccare lo scomparto per il brillantante.

Nota: Se è stata utilizzata una funzione extra nell'ultimo programma di lavaggio, questa funzione resta attiva anche nel programma di lavaggio successivo. Se non si desidera utilizzare questa funzione nel programma di lavaggio appena selezionato, premere di nuovo il pulsante della funzione selezionata e controllare che la spia sul pulsante si spenga.

9.) Spie di monitoraggio dei programmi

Il flusso del programma può essere monitorato mediante le spie di monitoraggio dei programmi sul pannello di controllo.

• Lavaggio
- Asciugatura
- Fine

10.) Indicatore tempo rimanente

L'indicatore del tempo rimanente visualizza i tempi del programma e il tempo rimanente quando il programma è in funzione. Inoltre è possibile regolare il tempo di ritardo del programma premendo i pulsanti sull'indicatore prima dell'avvio del programma.

Se si desidera modificare il tempo di ritardo, è possibile impostarlo premendo il pulsante Avvio/Pausa e usando i pulsanti degli indicatori. Premere il pulsante Avvio/Pausa di nuovo per attivare.

Funzionamento blocco bambini

Per attivare il blocco bambini, premere i pulsanti “+” e “-” sull'indicatore del tempo rimanente contemporaneamente per 3 secondi.

In questo momento “CL” compare per 2 secondi sull'indicatore del tempo rimanente. Per disattivare il blocco bambini, premere di nuovo contemporaneamente i pulsanti “+” e “−” per 3 secondi. “CL” lampeggia 1 volta.

ACCENSIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Accensione della macchina

Follow-up del programma

Si può seguire il flusso del programma utilizzando le spie di monitoraggio del programma che si trovano sul pannello di controllo.

Modifica di un programma

Se si desidera cambiare il programma mentre è in corso un programma di lavaggio.

Modifica di un programma quando il programma è già in corso Se si desidera annullare il programma mentre è in corso un programma di lavaggio.

Spegnimento dell'apparecchio

Nota: Si può aprire leggermente lo sportello perché l'apparecchio esegua un'asciugatura più veloce quando il programma di lavaggio è completo.

Nota: Se lo sportello dell'apparecchio si apre durante il lavaggio o se vi è un'assenza di elettricità, l'apparecchio riprende a funzionare se lo sportello viene chiuso o l'alimentazione ripristinata.

MANUTENZIONE E PULIZIA

La pulizia dell'elettrodomestico ad intervalli regolari prolunga la vita dello stesso.

Olio e calcare possono accumularsi nella sezione del lavaggio della lavastoviglie. In caso di tale accumulo:

- Riempire lo scomparto detersivo senza caricare piatti nella lavastoviglie, selezionare un programma che funziona ad alta temperatura e avviare la lavastoviglie. Se ciò non bastasse, usare materiale speciale per la pulizia di lavastoviglie disponibile sul mercato (materiali per la pulizia appositamente prodotti per le lavastoviglie da produttori di detersivi).

Pulizia delle guarnizioni dello sportello della lavastoviglie,

- Per pulire i residui accumulati sulle guarnizioni dello sportello, pulire regolarmente le guarnizioni usando un panno umido.

Pulizia della lavastoviglie

Pulire i filtri e i bracci lavanti almeno una volta a settimana.

Scollegare l'elettrodomestico e chiudere il rubinetto prima di avviare la pulizia.

Non usare materiali duri quando si pulisce la lavastoviglie. Pulire con agenti per la pulizia delicati e un panno umido.

Filtri

Controllare se sono rimasti residui di cibo sui filtri.

Se restano residui di alimenti, rimuovere i filtri e pulirli a fondo sotto acqua corrente.

a. Micro filtro
b. Filtro residui grossi
c. Filtro metallo/plastica

Per rimuovere e pulire il gruppo filtri, ruotarlo in senso orario ed estarlo sollevandolo verso l'alto.1

Tirare e rimuovere il filtro metallo/plastica. 2 Poi estrarre il filtro residui grossi del micro filtro. 3 Sciacquare con abbondante acqua corrente. Rimontare il filtro metallo/plastica. 4 Inserire il filtro residui grossi nel micro filtro in modo che i segni corrispondano l'uno all'altro. Collegare il micro filtro nel filtro metallo/plastica e ruotarlo in direzione della freccia; esso è bloccato quando la freccia sul micro filtro può essere vista guardando attraverso.

• Non usare mai la lavastoviglie senza filtro.
- Il montaggio non corretto del filtro riduce l'efficacia del lavaggio.
- Pulire i filtri è molto importante per il funzionamento corretto della lavastoviglie.

Bracci lavanti

Controllare se i fori per il braccio superiore e per quello inferiore sono bloccati. Se lo sono, rimuovere i bracci lavanti e pulirli sotto acqua corrente.

È possibile rimuovere il braccio lavante inferiore tirandolo verso l'alto, mentre il dado del braccio lavante superiore può essere rimosso ruotando il dado verso sinistra.

Assicurarsi che il dado sia perfettamente stretto quando si rimonta il braccio lavante superiore.

Filtro flessibile

L'acqua viene fermata dal filtro del flessibile di ingresso dell'acqua in modo da evitare danni alla lavastoviglie, dovuti a contaminazione (sabbia, argilla, ruggine, ecc.) che potrebbe occasionalmente passare attraverso la rete idrica o l'impianto idraulico interno e per evitare problemi quali ingiallimento e formazione di depositi dopo il lavaggio. Controllare di tanto in tanto il filtro e il flessibile e pulirli se necessario. Per pulire il filtro, chiudere prima il rubinetto e poi rimuovere il flessibile. Dopo aver rimosso il filtro dal flessibile, pulirlo sotto l'acqua corrente. Inserire il filtro pulito dentro al flessibile. Rimontare il flessibile.

Uso economico ed ecologico

▶ Regolare correttamente l'addolcitore.
▶ Non è consigliato il pre-risciacquo dei piatti sotto l'acqua corrente
▶ Selezionare i programmi di lavaggio secondo il tipo e il livello di contaminazione dei piatti.
▶ Selezionare il programma in modalità economica Eco 50°C per piatti con sporco normale.
▶ L'uso più economico si avrà a pieno carico.
▶ Non utilizzare dosi di detergente e brillantante superiori a quelle raccomandate dai fabbricanti dell'apparecchio.

CODICI DI GUASTO E COSE DA FARE IN CASO DI GUASTI

CODICE ERRORE	DESCRIZIONE ERRORE	CONTROLLO
F5	Alimentazione idrica inadeguata	Assicurarsi che il rubinetto dell'acqua sia totalmente aperto e che non manchi l'acqua.Chiudere il rubinetto dell'acqua, separare il flessibile di ingresso dell'acqua dal rubinetto e chiudere il filtro all'estremità di connessione del flessibile.Riavviare l'elettrodomestico, contattare l'assistenza se il guasto si ripresenta.
F3	Errore di ingresso continuo dell'acqua	Chiudere il rubinetto.Contattare l'assistenza.
F2	L'acqua di scarico nell'elettrodomestico non può essere scaricata.	Il flessibile di scarico dell'acqua è bloccato.I filtri dell'elettrodomestico potrebbero essere bloccati.Spegnere l'elettrodomestico e attivare il comando di annullamento del programma.Se l'errore persiste, contattare l'assistenza.
F8	Errore riscaldatore	Contattare l'assistenza.
F1	L'allarme è attivo contro il flusso in eccesso dell'acqua	Spegnere l'elettrodomestico e chiudere il rubinetto.Contattare l'assistenza.
FE	Scheda elettronica difettosa.	Contattare l'assistenza.
F7	Errore di surriscaldamento (la temperatura nella lavastoviglie è troppo alta)	Contattare l'assistenza.
F9	Errore posizione divisore	Contattare l'assistenza.
F6	Sensore riscaldatore guasto	Contattare l'assistenza.

Se una delle spie di controllo del programma è accesa e la spia di avvio pausa lampeggia il portello della macchina è aperto, chiudere i portello.

Nel caso in cui il programma non si avvii

• Verificare che la presa sia collegata.
- Verificare i fusibili all'interno della porta.
• Verificare che il rubinetto di alimentazione dell'acqua sia attivato.
- Verificare di aver chiuso la porta della macchina.
- Accertarsi di avere spento la macchina premendo il tasto di accensione/spegnimento.
- Accertarsi che il filtro dell'entrata dell'acqua e il filtri della macchina non siano ostruiti.

Se le spie di controllo non si spengono dopo un'operazione di lavaggio

• Il tasto di accensione spegnimento (Power On/Off) è ancora rilasciato.

Nel caso in cui all'interno dello scomparto del detersivo siano presenti residui di detergente

- Il detergente è stato aggiunto quando lo scomparto del detergente era umido.

Se dell'acqua resta all'interno della macchina al termine del programma

• Il tubo di scarico dell'acqua è ostruito o impigliato.
• I filtri sono ostruiti.
• Il programma non è ancora stato completato.

Nel caso in cui la macchina si interrompa durante un'operazione di lavaggio

• Interruzione di corrente
  • Guasto di alimentazione dell'acqua
• Il programma può essere in modalità standby.

Nel caso in cui durante il funzionamento si avvertano vibrazioni o urti

• Piatti non posizionati correttamente
- Lo spruzzatore colpisce i piatti

Nel caso in cui vi siano residui di cibo sui piatti

• I piatti sono stati posizionati in modo errato nella macchina e l'acqua spruzzata non ha raggiunto tutti i punti necessari.
• Cestello troppo carico
  • I piatti si appoggiano gli uni sugli altri
• Pochissimo detergente aggiunto.
• È stato selezionato un programma di lavaggio non adatto, poco potente.
• Spruzzatore ostruito dai residui di cibo.
• Filtri ostruiti.
• Filtri non correttamente inseriti.
• Pompa di scarico dell'acqua ostruita.

Nel caso in cui vi siano macchie biancastre sui piatti

• Viene usato pochissimo detergente.
• Impostazione dosaggio brillantante a livelli bassi.
  • Non viene usato alcun sale speciale indipendentemente dal grado di durezza dell'acqua.
• L'impostazione del sistema di ammorbidimento dell'acqua è a livelli molto bassi.
• Coperchio dello scomparto del sale non chiuso correttamente.

Nel caso in cui i piatti non siano asciutti

• È stato selezionato un programma senza asciugatura.
• Dosaggio del brillantante impostato a un livello troppo basso.
• Piatti scaricati troppo rapidamente.

Nel caso in cui vi siano macchie biancastre sui piatti

• La qualità dell'acciaio inossidabile dei piatti lavati è insufficiente.
• Elevato quantitativo di sale nell'acqua di lavaggio.
• Coperchio dello scomparto del sale non chiuso correttamente.
• Troppo sale sparso nei lati e nella macchina durante il riempimento con il sale.
• Prese di messa a terra non sicure.

Contattare un servizio di assistenza autorizzato se il problema persiste dopo i controlli o in caso di malfunzionamenti non descritti.

INFORMAZIONI PRATICHE E UTILI

1. Quando non si sta usando la macchina

2. Scollegarla e disattivare l'acqua.
   • Lasciare lo sportello socchiuso per evitare la formazione di odori spiacevoli.

3. Tenere pulito lo spazio interno della macchina.

4. Eliminazione delle gocce d'acqua

• Lavare i piatti col programma intensivo.
- Estrarre tutti i contenitori in metallo dalla macchina.
• Non aggiungere detergente

1. Posizionando correttamente i piatti all'interno della macchina, si ottimizzeranno i consumi energetici, le prestazioni di lavaggio e asciugatura.

2. Pulire eliminando tutti i rifiuti prima di posizionare i piatti sporchi nella macchina.

3. Attivare la macchina dopo che è stata completamente riempita.

4. Usare il programma di pre-lavaggio solo ove necessario.

5. Osservare le informazioni sul programma e i valori di consumo medio nella tabella quando si seleziona un programma.

6. Dal momento che la macchina raggiungerà temperature elevate, non montarla vicino al frigorifero.

7. Se l'elettrodomestico si trova in un luogo con rischio di congelamento, occorre drenare completamente l'acqua rimasta nella macchina. Staccare il tappo dell'acqua, scollegare il tubo d'entrata dell'acqua e fare scaricare l'acqua interna.

SCHEDA DEL PRODOTTO (secondo UE 1059/2010)

Nome del fornitore o marchio commerciale HAIER
Identificatore modello del fornitore DW10-T1449
Capacità nominale in impostazioni di collocazione standard 10
Classe efficienza energetica* A+
Consumo annuale di energia (AEc) in kWh all'anno (280 cicli)**	237
Consumo energetico (Et) di un ciclo di pulizia standard (kWh per ciclo)	0,83
Consumo energetico modalità spegnimento (Po) (W) 0,05
Consumo energetico in modalità accensione (P1) (W) 1,00
Consumo idrico annuale (AWc) in litri all'anno (280 cicli)***	3640
Classe efficienza asciugatura****	A
Programma standard***** Eco 50 °C
Tempo programma per ciclo pulizia standard (min) 172
Durata della modalità accensione (Ti) (min)	-
Emissioni rumori acustici trasportati dall'aria in dB(A) re 1 pW	49
Montaggio / montaggio opzionale Libera

* Da A+++ (efficienza massima) a D (efficienza minima).
** Consumo energetico all'anno, sulla base di 280 cicli di lavaggio standard utilizzando acqua fredda e con il consumo di modalità a bassa alimentazione. Il consumo reale di energia dipende dalla modalità d'uso dell'apparecchio.
*** Consumo idrico all'anno, sulla base di 280 cicli di lavaggio standard. Il consumo energetico reale dipende dal modo in cui l'apparecchio è utilizzato.
**** Classe efficienza asciugatura su una scala da G (efficienza minima) a A (efficienza massima).
***** Il programma standard è il ciclo di lavaggio standard a cui fanno riferimento le informazioni sull'etichetta e nella scheda. Questo programma è idoneo a lavare stoviglie con sporco normale ed è il programma più efficiente in termini di consumo energico e idrico combinato.

Assistenza clienti

Raccomandiamo la nostra assistenza clienti Haier e l'uso di parti di ricambio originali.

In caso di problemi con l'apparecchio, controllare per prima cosa la sezione CODICI DI ERRORE E COSE DA FARE IN CASO DI ERRORE.

Se non si trova una soluzione qui, contattare il rivenditore Haier

▶ locale o
il nostro centro europeo di assistenza telefonica (vedere i numeri telefonici nell'elenco sotto) o
l'area Assistenza e supporto del sito web www.haier.com dove è possibile attivare la richiesta di assistenza e trovare anche le domande frequenti.

Per contattare la nostra assistenza, assicurarsi di avere a portata di mano i dati che seguono. Le informazioni si trovano sulla targhetta informativa.

Modello

Numero di serie

Controllare anche la scheda di garanzia in dotazione con l'apparecchio per le richieste in garanzia.

Centro europeo di assistenza telefonica

Paese* Numero di telefono Costi
Haier Italia (IT) 199 100 912
Haier Spagna (ES) 902 509 123
Haier Germania (DE) 0180 5 39 39 99	• 14 Ct/Min da telefono fisso• max 42 Ct/Min da cellulare
Haier Austria (AT) 0820 001 205	• 14,53 Ct/Min da telefono fisso• max 20 Ct/Min da tutti gli altri
Haier Regno Unito (UK)
Haier Francia (FR) 0980 406 409

* Per altri Paesi consultare il sito www.haier.com

52176045 R20-1
