MANUAL DE USUARIO DWL3525SBSS HAIER

Instalación del lavavajillas

PRECAUCIONES DE SEGURIDAD 2

Antes de usar su lavavajillas 3

INSTRUCCIONES DE INSTALACIÓN PARA LAVAVAJILLAS EMPOTRADO

QUÉ DEBO TENER PARA INSTALAR EL LAVAVAJILLAS....5-11

Herramientas, piezas y materiales 5-6

Requisitos para el gabinete 7

Dimensiones del gabinete 11

QUÉ DEBO HACER ANTES DE INSTALAR EL LAVAVAJILLAS 12-14

Preparar el gabinete 12

Preparar el lavavajillas 16

CÓMO INSTALO EL LAVAVAJILLAS 19-25

Conectar el lavavajillas 21

Asegurar el lavavajillas 24

Instale el sello de la cabina 25

Instale el aislante sano adicional 26

Controlar el funcionamiento 27

PRECAUCIONES DE SEGURIDAD

¡Advertencia! – Para reducir el riesgo de incendio, descarga eléctrica o lesiones a las personas, siempre ponga en práctica las precauciones de seguridad básicas, incluyendo las siguientes:

1. Lea todas las instrucciones antes de usar el artefacto.
2. Use el lavavajillas sólo para su función específica.
3. Use sólo detergentes o agentes de enjuague recomendados para el uso en lavavajillas y manténgalos lejos del alcance de los niños.
4. Cuando cargue los objetos para lavar:

1) Ubique los objetos cortantes de manera tal que no sea probable que dañen el sistema de cierre de la puerta; 2) Ubique los cuchillos filosos con los mangos hacia arriba para reducir el riesgo de cortes. 5. No lave objetos plásticos a menos que tengan la indicación "para uso en lavavajillas" o frase equivalente. En el caso de los objetos de plástico que no cuenten con esta indicación, revise las recomendaciones del fabricante. 6. No toque el elemento calentador durante el uso o inmediatamente después del uso. 7. No ponga en funcionamiento el lavavajillas a menos que todos los paneles de cerrado estén correctamente en su lugar. 8. No manipule indebidamente los controles. 9. No realice un mal uso ni se siente ni se pare sobre la puerta, la tapa o las rejillas para vajilla del lavavajillas. 10. Para reducir el riesgo de lesiones, no permita que los niños jueguen con el lavavajillas. 11. En ciertas condiciones, se puede producir gas hidrógeno en un sistema de agua caliente que no ha sido usado durante dos semanas o más. EL GAS HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente no ha sido usado durante un período de esa magnitud, antes de usar el lavavajillas abra los grifos de agua caliente y deje que fluya el agua de cada una de ellas durante varios minutos. De esta manera se liberará el gas hidrógeno que pueda estar acumulado. Debido a que el gas es inflamable, no fume ni use una llama abierta durante este período. 12. Quite la puerta o la tapa del compartimiento de lavado cuando retire un lavavajillas viejo o lo descarte.

Gracias por su compra de este producto Haier. Este manual de fácil consulta lo guiará para obtener el mejor servicio de su lavaplatos. Recuerde registrar aquí los números de serie y modelo de la máquina. Los encontrará en una etiqueta en el respaldo del lavaplatos.

Modelo #

Serie #

Fecha de Compra

Adjunte aquí su recibo de compra.

Lo necesitará para obtener servicio de garantía.

ANTES DE USAR SU LAVAVAJILLAS

IMPORTANTE: LEA ESTAS INSTRUCCIONES Y CONSÉRVELAS

De esta manera:

• La instalación será más fácil.
• En el futuro le ayudará si tiene alguna pregunta.
• Le ayudará si hay una inspección eléctrica.

Llame a su proveedor si tiene alguna pregunta o necesita servicio de mantenimiento. Cuando lo llame, deberá tener los números de modelo y de serie del lavavajillas.

Éste es el símbolo de alerta de seguridad.

Este símbolo le advierte sobre peligros potenciales que pueden lesionarlo a usted o a los demás gravemente.

Todos los mensajes de seguridad siguen al símbolo de alerta de seguridad y tienen la palabra "PELIGRO" o "ADVERTENCIA" (Vea a continuación).

PELIGRO

PUEDE RESULTAR GRAVEMENTE

LESIONADO SI NO SIGUE LAS

INSTRUCCIONES INMEDIATAMENTE.

ADVERTENCIA

PUEDE RESULTAR GRAVEMENTE LESIONADO SI NO SIGUE LAS INSTRUCCIONES.

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de lesiones y qué puede suceder si no se siguen las instrucciones.

USTED DEBE

• Abrir la puerta del lavavajillas con cuidado mientras alguien sostiene la parte de atrás del lavavajillas. Quitar los materiales de embalaje y la rejilla inferior. Cerrar la puerta del lavavajillas. Trabar la puerta del lavavajillas.
• Instalar el lavavajillas como se especifica en estas instrucciones.
• Contar con todo lo necesario (herramientas, materiales, piezas) para instalar el lavavajillas correctamente.
• Ponerse en contacto con una persona calificada para que lleve a cabo la instalación. La instalación debe ser realizada por un técnico de servicio de mantenimiento calificado. El lavavajillas debe estar instalado de forma tal que cumpla con todos los códigos y reglamentaciones locales en relación con las conexiones eléctricas y de tuberías.

HERRAMIENTAS Y MATERIALES NECESARIOS

D. Cinta métrica o regla

E. Llave inglesa de 10" que tenga una abertura potencial de entre 1 y 1/8" (2,9 cm.)

F. Destornillador de punta plana

G. Guantes

H. Cuchillo de uso general

1. 2 conectores para enroscar, que tengan el tamaño apropiado para conectar la instalación eléctrica de su casa con la instalación eléctrica del lavavajillas calibre 16

J. Un nivel pequeño

K. Gafas de seguridad

L. Un codo de 90° con rosca externa (NPT) de 3/8" (0,9 cm) en un extremo. (El otro extremo debe acoplarse con su suministro de agua.)

M. Linterna N. Cinta de teflón® o compuesto para uniones de tuberías O. Cacerola poco profunda P. Provisión de cuñas (si se instala con sobrepiso)

ADemás, para instalaciones nuevas

Q. Taladro eléctrico con R. brocas para sierra perforadora de 1/2, 3/4 y 1/2 S. Cortador de tubos pequeño T. Pelacables U. Abrazadera tipo tornillo de 1½" - 2" si se conecta con conexión en T al tubo de desperdicios V. Tubería de cobre (se recomienda que sea de 3/8) o con línea de relleno trenzada de acero inoxidable flexible W. Conector de abrazadera o conector de conducto que se acople en un agujero de 7/8" (2,2 cm) de diámetro

A. 2 abrazaderas para manguera de desagüe 1 grande 1 pequeña

B. 2 tornillos penetrantes de la Philip-pista 4.2 x 18

C. 7 tornillos penetrantes de la Philip-pista 3.5 X 13

D. Manguera de desagüe

E. Modelos de la pista de los sonidos (DWL3525, 4035 y 7075 solamente)

Asegúrese de que todas estas piezas estén incluidas.

REQUISITOS PARA EL GABINETE

No coloque tuberías de desagüe o instalaciones eléctricas en lugares en los que puedan interferir con el motor o las patas del lavavajillas o tocarlos.

El lugar donde se instalará el lavavajillas debe permitir que quede espacio libre entre el motor y el piso.

No instale el lavavajillas sobre pisos alfombrados.

Proteja el lavavajillas y las tuberías de agua conectadas al lavavajillas para que no se congelen. Los daños producidos por congelamiento no están cubiertos por la garantía.

REVISE EL LUGAR DONDE SE INSTALARÁ EL LAVAVAJILLAS. EL LUGAR DEBE CUMPLIR CON LO SIGUIENTE

• Fácil acceso al agua, la electricidad y el desagüe.
• Carga conveniente.
• Si se ubica en una esquina, se necesita un área despejada con un mínimo de 2" (5,1 cm) entre el costado de la puerta del lavavajillas y la pared o gabinete.
• Abertura cuadrada para un funcionamiento y apariencia adecuados.
• Frente del gabinete perpendicular al piso.
• Piso parejo. Si el piso adelante de la abertura no está al mismo nivel que el piso en la parte de atrás de la abertura, puede ser necesario agregar cuñas

para nivelar el lavavajillas.

Nota: Las cuñas deben estar pegadas cuidadosamente al piso para evitar que se muevan cuando el lavavajillas esté funcionando. Si el lavavajillas no será usado durante un tiempo o en un lugar donde pueda congelarse, haga que personal de reparaciones autorizado lo acondicione para el invierno. Asegúrese de que las tuberías, cables y la manguera de desagüe se encuentren en la zona sombreada como se muestra en el diagrama. Consulte la página 10 para ver las dimensiones.

Si el piso en la abertura del gabinete es desparejo (por ejemplo: piso de baldosas solamente en una parte cerca del gabinete), deberá tener especial cuidado al medir las dimensiones y nivelar el lavavajillas.

ELECTRICIDAD

Es responsabilidad del usuario ponerse en contacto con un electricista calificado para asegurarse de que la instalación eléctrica sea adecuada y cumpla con todos los códigos y reglamentaciones nacionales y locales.

Usted debe tener:

• Suministro eléctrico de 120 voltios, 60 Hz, sólo de corriente alterna, con fusibles de 15 o 20 amperios. • SOLAMENTE CABLES DE COBRE.

Recomendamos:

• Un fusible retardador o interruptor automático.
• Un circuito separado.

SI SE REALIZA UNA INSTALACIÓN ELÉCTRICA DIRECTA PARA EL LAVAVAJILLAS

- Use cable de cobre flexible, protegido o recubierto por material no metálico con cable a tierra que cumpla con los requisitos de instalación eléctrica de los códigos y reglamentaciones locales.

- Use el método aliviador de tensión proporcionado con la caja de empalme de cables de la casa o instale un conector de abrazadera con certificación UL y CSA conectado con la caja de empalme de cables de la casa. Si usa un canal de cables, use un conector para canal de cables con certificación UL y CSA.

CUANDO CONECTE EL LAVAVAJILLAS A UN CABLE DE SUMINISTRO DE ENERGÍA

- Use un cable de suministro de energía con certificación UL, calibre 16, de tres conductores, que cumpla con todos los códigos y reglamentaciones locales. La longitud máxima del cable de suministro de energía es de 6 pies (1,8 m).

- Es necesario un conector de abrazadera que calce en un agujero con un diámetro de 7/8" (2,2 cm) para asegurar el cable de suministro de energía a la caja terminal del lavavajillas.

- El cable de suministro de energía debe enchufarse en un tomacorriente con conexión a tierra con tres entradas, ubicado en el gabinete al lado de la abertura del lavavajillas. El tomacorriente debe cumplir con todos los códigos y reglamentaciones locales.

• Un suministro de agua caliente con una presión de agua de entre 20 y 120 libras por pulgada cuadrada (entre 138 y 862 kilopascales).
• Se recomienda que la temperatura mínima del agua que ingresa al lavaplatos sea de 120° F (49° C).
• Tubería con diámetro exterior de 3/8" (0,9 cm) con ajuste de compresión o con

línea de relleno trenzada de acero inoxidable flexible (se cuenta con la opción del tubo de plástico con un mínimo de 1/2" (1,3 cm), pero no es lo recomendable).

- Un codo de 90° con rosca externa (NPT) de 3/8" (0,9 cm) en un extremo. No suelde a menos de 6" (15,2 cm) de la válvula de entrada de agua.

- Usar la manguera de desagüe nueva que viene con su lavavajillas. Si no es adecuada, use una manguera de desagüe nueva con una longitud máxima de 12 pies (3,7 m) que cumpla todas las normas de evaluación de los Fabricantes de Electrodomésticos Estadounidenses (AHAM, por sus siglas en inglés) y de la Asociación Internacional de Oficiales Plomeros y Mecánicos (IAPMO, por sus siglas en inglés), que sea resistente al calor y al detergente y se acople al conector de desagüe de su lavavajillas.

• Contar con un circuito de desagüe alto de 30 pulgadas (76,2 cm) por encima de la base o suelo.
• Conectar la manguera de desagüe a la conexión en T al tubo de desperdicios o a la entrada del triturador por encima del tubo de desagüe de las tuberías de la casa y a 20 pulgadas (50,8 cm) como mínimo por encima del suelo.
• Usar un respiradero en la línea de desagüe si la manguera de desagüe está conectada a tuberías de la casa a menos de 20 pulgadas (50,8 cm) por encima de la base o suelo.
• Usar adaptadores para la línea de desagüe con un diámetro interno mínimo de 1/2 pulgada (1,3 cm).

DIMENSIONES DEL GABINETE

Corte las aberturas en el área sombreada de las paredes o del piso del gabinete según lo especificado en la carta:

AbERTuRA pARA DiámETRo
Suministro de agua 1/2'' (1.3cm)
Desagüe 1 1/2''	(3.8cm)
Cable directo 3/4'' (1.9cm)
Cable de suministro de energía	11/2'' (3.8cm)

* Medida desde el punto más bajo en la parte oculta de la encimera. Se puede reducir a 34 1/8" (86,7 cm) sacándole las patas ajustables al lavavajillas.

** Medida mínima desde el punto más angosto de la abertura.

*** Puede incrementarse a 6 7/8" (17,5 cm) si la altura de la abertura es 34 1/2" (87,6 cm) en el punto más bajo.

ADVERTENCIA

Peligro de Descarga Eléctrica

Desconecte la energía eléctrica en la caja de fusibles o interruptor automático antes de instalar el lavavajillas.

Si no se cumple con este paso se corre riesgo de muerte o descarga eléctrica.

No utilice cable de prolongación ni enchufe adaptador con este artefacto.

PREPARAR EL GABINETE

1. Desconecte el suministro de energía. Desconecte el agua. Póngase guantes y gafas de seguridad.

2. Si usted está reemplazando un lavavajillas:

• Controle que el suministro de agua "A" llegue hasta la parte posterior izquierda de la abertura, donde se realizará la conexión de agua.
• Controle que el suministro directo "B" llegue hasta la parte posterior izquierda de la abertura, donde se realizará la conexión eléctrica.

Si el suministro de agua y el cable directo llegan a la abertura, pase al paso 10, página 13.

Si usted está instalando un lavavajillas nuevo, siga todos los siguientes pasos:

Electricidad

Cumpla todos los códigos y reglamentaciones nacionales y locales para realizar el suministro eléctrico al gabinete.

Si usted está: Pasos de uso:
Realizando una instalación eléctrica directa	3, 4 and 5
Usando un cable de suministro de energía	3a and 4a

Consejo útil:

La instalación eléctrica del lavavajillas será más fácil si usted ingresa el cable a la abertura del gabinete desde el lado izquierdo.

3. Método para cable directo

Haga un agujero de 3/4" (1,9 cm) "C" en el costado, parte de atrás o piso del gabinete a la derecha. Se muestran ubicaciones opcionales. Gabinete de madera: Lije el agujero hasta que esté liso.

3a. Método para el cable de suministro de energía

Corte un agujero de 1 1/2 pulgadas (3,8 cm) "D" en la parte trasera o lateral del gabinete de la derecha. Se muestran ubicaciones opcionales. Gabinete de madera: lije el agujero hasta que esté liso.

Se muestran ubicaciones opcionales. Gabinete de madera: Lije el agujero hasta que esté liso.

1. Pase el cable por la caja de conexiones eléctricas de la casa. Use el método aliviador de tensión provisto con la caja de conexiones. Si no se proporciona aliviador de tensión, instale un conector de abrazadera con certificación UL y CSA para el canal de cables, agregue un conector para canal UL y CSA a la caja de conexiones.

4a. Instale un receptáculo en la pared con conexión a tierra de tres entradas "E" en el gabinete cerca de la abertura del lavavajillas. Pase al paso 6.

1. Pase el otro extremo del cable por el agujero del gabinete. El cable debe extenderse hasta la parte del frente a la izquierda de la abertura del gabinete. Pase al paso 6.

Suministro de agua

Consejo útil:

Si ubica el suministro de agua en la parte izquierda de la abertura del gabinete, la conexión de agua será más fácil.

1. Haga un agujero mínimo de 1/2 " (1,3 cm.) "F" en el costado, la parte de atrás o el piso del gabinete a la izquierda. Se muestran las ubicaciones opcionales. (El agujero "F" está aproximadamente 1- 3/5 " más alto que el agujero "C" o el agujero "D")
2. Es necesario medir la longitud total de la tubería de cobre "G". Una la tubería de cobre al suministro de agua con la válvula de cierre manual. Ingrese cuidadosamente la tubería de cobre en el agujero en el

gabinete (la tubería de cobre se dobla y se tuerce con facilidad) hasta que esté lo suficientemente dentro de la abertura del gabinete como para conectarla a la entrada del lavavajillas en la parte delantera a la izquierda del lavavajillas.

1. Gire la válvula de cierre "H" a la posición "ON" (ENCENDIDO). Vierta agua en un balde para deshacerse de las partículas que puedan obstruir la válvula de entrada.
2. Gire la válvula de cierre a la posición "OFF" (APAGADO)

Manguera de desagüe

1. Haga un agujero de 1-1/2" (3,8 cm) de diámetro en la pared o el piso del gabinete del lado de la abertura más cerca del fregadero.

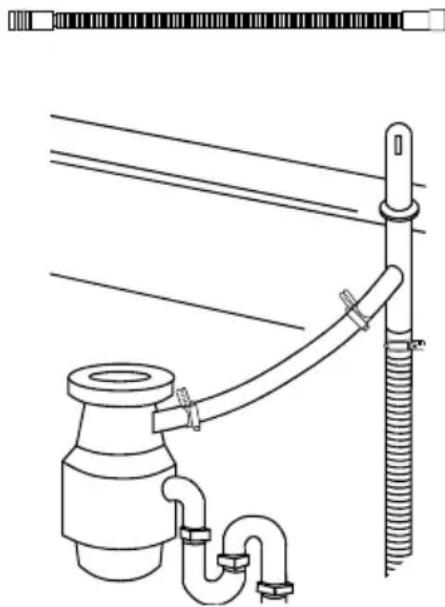

1. Conecte una manguera de desagüe a una conexión en T al tubo de desperdicios o triturador de basura con uno de los siguientes métodos:

un triturador de basura	un respiradero	11a.
	sin respiradero* 11c.
sin triturador de basura	un respiradero 11b.
	sin respiradero* 11d.

*Se recomienda un respiradero

11a. TRITURADOR DE BASURA Y RESPIRADERO

1. Quite la tapa ciega del triturador. Corte un extremo de la manguera de desagüe "I" si es necesario (no corte la parte acanalada).
2. Una la manguera de desagüe al respiradero "J" con la abrazadera grande tipo resorte "K". Si se cortó la manguera de desagüe, use una abrazadera tipo tornillo de 1-1/2 a 2" (3,8 a 5 cm)*.
3. Use un conector de manguera de goma* "L" con abrazaderas tipo resorte o tornillo* "M" para conectar el respiradero a la entrada del triturador "N". La conexión "N" DEBE realizarse antes del tubo de desagüe "O" y al menos 20" (50,8 cm) por encima del piso en el que se instalará el lavavajillas. Pase al paso 12.

11b. SIN TRITURADOR DE BASURA Y RESPIRADERO

1. Corte un extremo de la manguera de desagüe "I" si es necesario (no corte la parte acanalada).
2. Una la manguera de desagüe al respiradero "J" con la abrazadera grande tipo resorte. Si se cortó la manguera de desagüe, use una abrazadera tipo tornillo de 1-1/2 a 2" (3,8 a 5 cm)*.

1. Use un conector de manguera de goma* "L" con abrazaderas tipo resorte o tornillo* "M" para conectar el respiradero a la conexión en T al tubo de desperdicios "P". La conexión "P" DEBE realizarse antes del tubo de

desperdicios "O" y por encima del piso a entre 15-4/5" (40cm.) y 39-2/5" (100cm.); al menos 20" (50,8cm.) por encima del piso en el que se instalará el lavavajillas. Pase al paso 12.

11c. TRITURADOR DE BASURA, SIN RESPIRADERO

1. Quite la tapa ciega del triturador. No corte el extremo de la manguera de desagüe.
2. Una la manguera de desagüe "I" a la entrada del triturador "N" con la abrazadera grande tipo resorte "K". La conexión "N" DEBE realizarse antes del tubo de desagüe "O" y al menos 20" (50,8cm.) por encima del piso en el que se instalará el lavavajillas. Pase al paso 12.
3. La manguera de desagüe debe estar enroscada y fijada de manera segura debajo de la encimera antes de que se dirija hacia el desagüe. La curva de la manguera debe estar al menos 30 pulgadas (76.8cm) por encima del piso.

11d. SIN TRITURADOR DE BASURA Y RESPIRADERO

1. Corte un extremo de la manguera de desagüe "I" (no corte la parte acanalada).
2. Una la manguera de desagüe a la conexión en T al tubo de desperdicios "P" con una abrazadera tipo tornillo* de 1-½ a 2" (3,8 a 5cm.) "M". La conexión "P" DEBE realizarse antes del tubo de desperdicios "O" y al menos 20" (50,8 cm.) por encima del piso en el que se instalará el lavavajillas. Pase al paso 12.
3. La manguera de desagüe debe estar enroscada y fijada de manera segura debajo de la encimera antes de que se dirija hacia el desagüe. La curva de la manguera debe estar al menos 30 pulgadas (76.8cm) por encima del piso.

* Piezas disponibles en las ferreterías locales.

CONSEJO ÚTIL:

Para reducir la vibración de la manguera, manténgala alejada del piso y del borde del agujero por el que pasa a través del gabinete.

Inserte la manguera de desagüe "I" en un agujero hecho en el gabinete y diríjala hacia el centro, atrás de la abertura donde se realizará la conexión de desagüe.

Consejo en cuanto al peligro

No use el lavavajillas hasta que no esté completamente instalado. No empuje hacia abajo sobre la puerta abierta. De esta manera se expone a lesiones graves.

Dos personas deben mover e instalar el lavavajillas. Si no se cumple con este requisito se expone a lesiones en las espaldas o de otro tipo.

1. Tome los costados de la puerta del lavavajillas y ubique el lavavajillas sobre su parte posterior.

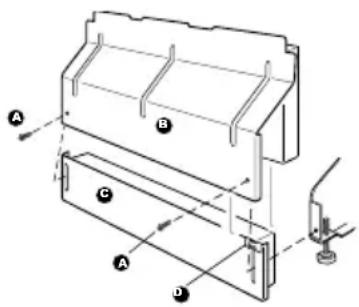

2. Quite dos tornillos "A" que adhieren el panel de acceso "B" y el panel inferior "C" al lavavajillas usando una llave de dado hexagonal de 1/4", un aprietatuercas o un destornillador Phillips. Quite los paneles y ubique los paneles a un lado en un lugar seguro. Asegúrese de que el sujetador para conexión a tierra "D" esté unido al panel inferior.
3. Aplique compuesto para uniones de tuberías "E" al codo de ajuste de 90° "F" y conéctelo a la válvula de entrada de agua "G". Ajuste el codo hasta que se amolde, asegurándose de que esté de frente a la parte de atrás.
4. Quite la cubierta de la caja terminal "H". Jale los cables del artefacto "I" por el agujero en la caja terminal. No desate el nudo en los cables.

Si usted está realizando una instalación eléctrica directa: instale un conector de abrazadera con certificación UL y CSA "J" en la caja terminal. Si usa un canal de cables, use un conector para canal de cables con certificación UL y CSA. Si está instalando un juego de cables de suministro de energía, hágalo y siga las instrucciones del juego.

Ponga cartón debajo del lavavajillas hasta que lo instale. El cartón le ayudará a proteger el piso durante la instalación.

1. Mida la altura de la abertura del gabinete desde la parte inferior de la encimera hasta el piso donde se instalará el lavavajillas "K" (usted necesita el punto más bajo). Consulte el cuadro para obtener esa altura de la abertura. Verifique el cuadro para obtener la altura de la abertura. Coloque las rueditas "L" en la posición requerida. Gire las dos patas niveladoras delanteras hasta la misma altura.

Si la altura mínima de espacio es de menos de 34" (86,4 cm), pueden quitarse las patas ajustables para que haya más espacio libre. Esto permitirá que el lavavajillas entre en un espacio de 33 4/5" (85,9 cm) de altura, pero será más difícil ubicar el lavavajillas en la posición correspondiente. Si se quitan las rueditas, proteja el piso cuando mueva el lavavajillas.

Altura mínima de corte	Posición de las rueditas (consulte la ilustración)	Cantidad de giros de la pata delantera
34” (86.4 cm) 1	0
34 1/4” (87 cm) 2	5
34 1/2” (87.6 cm) 3	0

1. Coloque el lavavajillas en posición vertical.

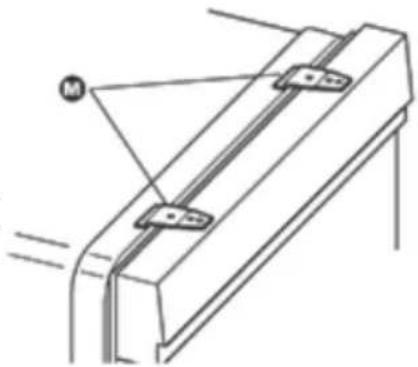

2. El lavavajillas debe asegurarse al gabinete. Hay dos soportes en la parte superior del lavavajillas que por lo general se fijan a la encimera. Si esto no es posible, los soportes "M" pueden ubicarse a los lados del lavavajillas.

Si va a fijar el lavavajillas a la encimera, vaya al paso 13.

Si va a fijar el lavavajillas a los lados del gabinete, siga los pasos 8 a 12.

1. Para quitar los soportes de la parte superior, aplane la lengüeta "N" de la parte posterior de los soportes con pinzas y jale los soportes para retirarlos de las ranuras "O".
2. Separe el extremo del soporte por la línea marcada "P".
3. Abra la puerta del lavavajillas y ubique la toalla "Q" sobre el montaje de la bomba y el brazo rociador del lavavajillas. De esta manera se evitará que caigan tornillos al área de la bomba cuando asegura el lavavajillas a la encimera.
4. Abra la puerta del lavavajillas y presione los tarugos plásticos "R" para quitarlos del costado de la tina.

NOTA: Conserve los tarugos para cubrir los agujeros una vez que el lavavajillas esté instalado.

1. Presione el soporte en la ranura "S" del costado del lavavajillas y doble la lengüeta hacia el costado del lavavajillas para que el soporte se mantenga en su lugar.

Mida la altura de la abertura desde la parte inferior de la encimera hasta el sobrepiso. Si la altura es de al menos 34-1/4" (87 cm) mín., el lavavajillas entrará en la abertura sin tener que realizar modificaciones a la encimera o al piso.

Ponga las ruedas "L" en la posición 1 y gire las patas niveladoras de adelante hasta que estén completamente contraídas. Agregue cuñas según sea necesario en el área que se muestra para subir el lavavajillas hasta la altura apropiada. Nota: Las cuñas deben estar pegadas al piso para evitar que se muevan cuando el lavavajillas esté funcionando.

1. Controle la tensión del resorte de la puerta. Mientras otra persona sostiene el lavavajillas para evitar que se incline, abra y cierre la puerta algunas veces. La puerta debe abrirse y cerrarse con facilidad.

Para ajustar la tensión del resorte de la puerta, desenganche el resorte "T" de la pata trasera del lavavajillas. Con una llave para tuercas o llave de dado hexagonal de 5/16", quite el tornillo "U" del tensor "V". El tornillo puede colocarse en uno de los tres agujeros "1", "2", "3", en la pata delantera del lavavajillas. El lavavajillas se envía con el tornillo en el agujero trasero.

Si la puerta se abrió sola, pase el tensor al agujero "2" o "3" y vuelva a colocar el tornillo. Vuelva a fijar el resorte de la puerta a la pata trasera. Los tensores a ambos lados del lavavajillas deben asegurarse en los mismos agujeros.

1. Tome la puerta del lavavajillas por los bordes del panel de la puerta "O". Incline el lavavajillas hacia atrás sobre las ruedas "P". Acerque el lavavajillas a la abertura del gabinete. No empuje el frente del panel o el tablero, pueden abollarse.

1. Si el lavavajillas tiene un cable de suministro de energía, inserte el cable de suministro de energía en el agujero que se cortó en el gabinete.
2. Controle que el suministro de agua esté del lado izquierdo de la abertura y que la manguera de desagüe esté cerca del centro del agujero en el gabinete. Si usa un cable directo, controle que esté en el lado derecho de la abertura.
3. Mueva el lavavajillas completamente hacia dentro de la abertura del gabinete con cuidado. No retuerza o apriete la tubería de cobre, la manguera de desagüe, el cable de suministro de energía o el cable directo entre el lavavajillas y el gabinete. Centre el lavavajillas en la abertura.

Incline el lavavajillas hacia atrás para colocarlo dentro de la abertura. Una vez que esté en posición, apoye el frente del lavavajillas bajando o acuñando las patas delanteras.

1. Quite el cartón de debajo del lavavajillas.

Está bien que el lavavajillas quede con el lugar justo en la abertura del gabinete. No quite la capa de aislamiento, ya que reduce el nivel de ruido.

1. Alinee la parte delantera del panel de la puerta del lavavajillas "Y" con las puertas del gabinete "Z". Puede ser necesario ajustar la alineación para que la apariencia sea la apropiada.

1. Controle que las patas niveladoras "AA" estén firmes contra el piso. Cierre y trabe la puerta y ubique el nivel contra el panel delantero "BB". Controle que el lavavajillas esté vertical. Ajuste las patas de nivelación o agregue cuñas bajo las ruedas de atrás hasta que el lavavajillas esté nivelado. Nota: Las cuñas deben estar pegadas al piso para evitar que se muevan cuando el lavavajillas esté funcionando. Repita la operación

para el otro lado del lavavajillas. Ubique el nivel contra la abertura de la parte delantera superior de la tubería "CC". Controle que el lavavajillas esté nivelado de lado a lado. Si el lavavajillas no está nivelado, ajuste las patas delanteras hacia arriba o hacia abajo hasta que el lavavajillas esté nivelado.

CONECTAR EL LAVAVAJILLAS Conexión Eléctrica

Revise los requisitos eléctricos (consulte página 8).

Usted debe:

• Tener el suministro eléctrico correcto y el método de puesta a tierra recomendado.
• Controlar que el suministro de energía esté desconectado.

Si usted está: Pasos de uso:
realizando una instalación eléctrica directa	1-4
usando un cable de suministro de energía	a

MÉTODO PARA CABLE DIRECTO

ADVERTENCIA

Peligro de descarga eléctrica

Lavavajillas con puesta a tierra eléctrica. Conecte el cable de puesta a tierra con el conector de puesta a tierra verde en la caja terminal. No use un cable prolongador. Si no se realiza la puesta a tierra del lavavajillas se corre riesgo de muerte, incendio o descarga eléctrica.

1. Instale el sujetacables y conecte el cable directo de forma tal que no toque

el motor del lavavajillas ni la parte inferior de la tina de la unidad. Jale el cable directo "A" por el agujero en la caja de conexiones.

CONSEJO ÚTIL:

Seleccione el tamaño apropiado de los conectores enroscables para conectar la instalación eléctrica de su casa a la instalación eléctrica del lavavajillas calibre 16.

Inserte los extremos del cable al conector enroscable. No tuerza

previamente el cable desnudo. Conector enroscable. Suavemente tire de los cables para garantizar que estén seguros.

1. Conecte el cable "B" como se indica a continuación usando los conectores para enroscar "C" con el tamaño apropiado para conectar el cable directo al cable del lavavajillas calibre 16:

Desde un cable desnudo de puesta a tierra "D" a un gancho con forma de U. Enrolle el cable de puesta a tierra en el sentido de las agujas del reloj alrededor del conector a tierra "E" y debajo de la arandela "F". Ajuste con firmeza el conector a tierra "E". Ajuste con firmeza el conector a tierra "E". No desate el nudo en los cables.

Alambre De la Fuente De Alimentación

Blanco

Alambre De la Caja Terminal

Blanco

Negra

Negra

Alambre De tierra

Conectador De tierra

1. Ajuste el conector de abrazadera o tornillos del conector para conductos portacables "G".
2. Vuelva a instalar la tapa de la caja de conexiones "H" con los cables dentro de la caja de conexiones. Vaya al paso 5. La tapa debe estar fuera de la caja en el lado derecho. Asegúrese de que la tapa no apriete ningún cable. No deje la caja sin la tapa.

1a. MÉTODO PARA EL CABLE DE SUMINISTRO DE ENERGÍA

ADVERTENCIA

Peligro de descarga eléctrica

Enchufe en un tomacorriente con conexión a tierra con tres entradas. No quite la terminal para conexión a tierra. No use un adaptador. No use un cable de prolongación. Si no se cumple con estas instrucciones se corre riesgo de muerte, incendio o descarga eléctrica.

Controle que el cable de suministro de energía no toque el motor del lavavajillas o la parte de debajo de la tina del lavavajillas. Pase al paso 5.

CONEXIÓN DE AGUA

CONSEJO ÚTIL:

Ajustes de compresión:

1. Deslice la tuerca "I" aproximadamente 1 pulgada (2,5 cm) en la tubería de cobre "J".
2. Deslice la férula "K" en la tubería. No ubique la férula en el extremo de la tubería.
3. Introduzca la tubería en el codo "L" tanto como se pueda.
4. Deslice la tuerca y la férula hacia adelante y comience a enroscar la tuerca en la rosca del codo "M". Tenga cuidado al manipular y poner en su lugar la tubería de cobre, ya que se dobla y se tuerce con facilidad.
5. Para evitar la vibración durante el funcionamiento, ubique el suministro de agua de forma tal que no toque la base, la estructura o el motor del lavavajillas.

Asegúrese de que el suministro de agua permanezca dentro de la zona sombreada como se muestra en la página 7 cuando se instale el lavavajillas en el gabinete.

Con la tubería de cobre "J" insertada en el ajuste de compresión tanto como sea posible, use una llave inglesa y ajuste la tuerca del ajuste de compresión "I" con el codo "L" en la válvula de entrada de agua.

1. Ubique una toalla de papel debajo del codo. Encienda el suministro de agua y controle si existen filtraciones.

CONEXIÓN DE DESAGÜE

1. Para ayudar a minimizar los ruidos producidos por las vibraciones, conecte la manguera de desagüe de manera tal que no entre en contacto con el motor, los resortes de la puerta, la línea de agua, el gabinete, el revestimiento del piso ni el borde del agujero por el que entra al gabinete. No quite el circuito de desagüe "N" del costado del lavavajillas.
2. Ubique la abrazadera más pequeña para la manguera de desagüe "N" en el extremo pequeño de la manguera de desagüe "O". Quite el enchufe del conector "P".
3. Empuje la manguera de desagüe dentro del conector "P" hasta el reborde "O" en la manguera de desagüe.
4. Use pinzas para abrir la abrazadera "N" y deslizar la abrazadera hacia el conector "P" entre los rebordes "O" hasta el conector.

Consejo en cuanto al peligro

1. Abra la puerta del lavavajillas y ubique la toalla "A" sobre el montaje de la bomba y el brazo rociador del lavavajillas. De esta manera se evita que los tornillos caigan en el área de la bomba cuando asegure el lavavajillas a la encimera.
2. Controle que el lavavajillas esté todavía nivelado y centrado.
3. Encienda el suministro de energía eléctrica que va al lavavajillas desde la caja de fusibles o interruptor automático. Encienda el lavavajillas y permita que complete el ciclo de lavado más corto. Después de los dos primeros minutos, destrabe la puerta, espere cinco segundos y luego ábrala. Controle que no haya agua en la parte inferior del lavavajillas y que no haya pérdidas de agua.
4. Verifique que el sujetador de descarga a tierra "A" esté asegurado al panel inferior. Ubique el panel inferior "B" detrás del panel de acceso "C". Algunos modelos tienen aislación "D" en el panel de acceso, que debe estar detrás de la aislación "E" del panel inferior. Sostenga los dos paneles juntos y ubíquelos contra la pata del lavavajillas.

Vuelva a instalar los tornillos en los agujeros en el panel de acceso y las ranuras del panel inferior. Instale primero el tornillo del lado derecho. Verifique que el borde inferior del panel inferior esté en contacto con el piso. Ajuste los tornillos.

1. Los modelos de lavavajillas DWL 3525, 4035 y 7075 están equipados con un sellado de gabinete que ayuda con la instalación del lavavajillas y con la supresión del sonido.
2. Siga las instrucciones de instalación de la página previa con las siguientes excepciones:

Para instalar el lavavajillas en la abertura del gabinete, deslícelo dentro de la abertura hasta que esté posicionado correctamente de lado a lado y parte frontal a posterior. Utilizando las patas y ruedas traseras, y cuñas si es necesario, ajuste el lavavajillas hacia arriba hasta que la parte superior del sellado del gabinete toque debajo de la encimera y el lavavajillas esté nivelado.

Puede ser necesario que deba recortar el sellado del gabinete si se extiende más allá de la superficie del frente del gabinete. Para hacer esto marque el sellado en el punto de recorte. Saque el lavavajillas de la abertura y quite el sellado. Recorte el sellado utilizando un cuchillo de uso general o sierra.

Reposicione el lavavajillas en la abertura del gabinete asegurándose de que esté en contacto con la parte inferior de la encimera, nivelado y centrado en la abertura.

Atornille la parte superior del sellado a la parte inferior de la encimera.

Haga tres agujeros a cada lado del gabinete y sellado. Atornille cada lado del sellado al gabinete.

Verifique que la puerta no toque ninguno de los tornillos, el sellado o la encimera. Si esto ocurre, vuelva a posicionar y nivele el lavavajillas para que exista una distancia suficiente.

INSTALACIÓN DE AISLAMIENTO ACÚSTICO ADICIONAL

1. Los modelos de lavavajillas DWL3525, DWL4035 y DWL7075 están equipados con aislamiento acústico adicional. Vea el diagrama en la parte inferior izquierda para las piezas de aislamiento acústico específicas para su modelo.
2. Oriente la almohadilla acústica "D" como se muestra e insértela debajo de la puerta. Empuje la almohadilla contra el marco del lavavajillas. La superficie superior de la almohadilla debe estar en contacto con la parte inferior de la tina del lavavajillas. Asegúrese de que la almohadilla no esté tocando componentes cercanos.
3. Oriente la cubierta acústica "E" como se muestra y dóblela en la única ranura de pliegue superior. Empuje la cubierta contra la almohadilla acústica "D" y dóblela en una de las ranuras de pliegue inferiores para que la cubierta haga contacto con la parte inferior de la tina del lavavajillas y el piso.

1. Lea la Guía para Uso y Cuidado que se incluye con su lavavajillas.
2. Controle que todas las piezas hayan sido instaladas y que no se haya salteado ningún paso. Revise que tenga todas las herramientas que usó.
3. En la caja de fusibles o interruptor automático, encienda el suministro de corriente eléctrica hacia el lavavajillas. Encienda el lavavajillas y permita que complete el ciclo de lavado más corto. Después de los primeros dos minutos, destrabe la puerta, espere cinco segundo y luego abra la puerta. Controle que haya agua en la parte inferior del lavavajillas, que esté funcionando correctamente y que no haya pérdidas de agua.
4. Asegúrese de que el sujetador para conexión a tierra "A" esté unido al panel inferior. Ubique el panel inferior "B" detrás del panel de acceso "C". Algunos modelos tienen aislamiento "D" en el panel de acceso, que debe estar ubicado detrás del aislamiento "E" en el panel inferior. Sostenga los dos paneles juntos y ubíquelos contra la pata del lavavajillas.

Vuelva a instalar los tornillos en los agujeros del panel de acceso y en las ranuras del panel inferior. Instale primero el tornillo del lado izquierdo. Compruebe que el borde inferior del panel inferior esté en contacto con el suelo. Ajuste los tornillos.

• ¿Saltó el interruptor automático o se quemaron los fusibles de la casa?
• ¿Está la puerta bien cerrada y trabada?
• ¿Se dispuso correctamente el ciclo para encender el lavavajillas?
• ¿Está abierto el suministro de agua?

(DWL3525/4035/7075)

No devuelva este producto al establecimiento donde lo compró.

Si tiene problemas con este producto, póngase en contacto con el "Centro

Haier de Atención al Cliente" al 1-877-337-3639.

PARA EL SERVICIO DE GARANTÍA SE REQUIERE PRUEBA DE COMPRA FECHADA, N.º DE

MODELO Y N.º DE SERIE

IMPORTANTE
