Typ produktu	Umývačka riadu na vstavanú inštaláciu
Značka	Haier
Model	XS 6B4S3FSB-80
Rozmery (V × Š × H)	818 - 898 mm × 596 mm × 550 mm (približné)
Hmotnosť netto	Približne 45 kg
Elektrické napájanie	220-240 V, 50/60 Hz, 10 A
Tlak vody	0,08 - 1 MPa
Kapacita	12 súprav riadu (štandardný odhad)
Umývacie programy	Viacero programov (eko, intenzívny, rýchly, atď.)
Energetická trieda	Nešpecifikované (pravdepodobne trieda A+ alebo vyššia)
Spotreba vody na cyklus	Približne 10-12 L
Hlučnosť	Približne 44-48 dB(A)
Bezpečnosť proti pretečeniu	Áno, automatické zastavenie prívodu vody v prípade pretečenia
Systém sušenia	Kondenzáciou (štandardný)
Materiál vane	Nehrdzavejúca oceľ (odhad)
Typ inštalácie	Vstavaný pod pracovnú dosku
Dodávané príslušenstvo	Pás proti pare, montážna súprava, vŕtacia šablóna
Opraviteľnosť	Index opraviteľnosti neuvedený (náhradné diely dostupné cez servis)

Často kladené otázky - XS 6B4S3FSB-80 HAIER

Aká je minimálna výška vstavaného priestoru pre umývačku riadu Haier XS 6B4S3FSB-80?

Minimálna výška vstavaného priestoru je 818 mm. Pre maximálnu výšku 898 mm musí byť vzdialenosť medzi dverami a podlahou v rozmedzí 90 až 210 mm.

Ako nastaviť výšku nôh umývačky riadu?

Nakloňte spotrebič zdvihnutím zadnej časti približne o 10 cm, potom nastavte zastavenú nohu spredu. Potom priamo nastavte predné nohy. Uistite sa, že spotrebič je vodorovný.

Aký typ vodného pripojenia je potrebný?

Umývačka riadu vyžaduje pripojenie na studenú vodu s tlakom medzi 0,08 a 1 MPa. Použite dodanú prívodnú hadicu a dodržiavajte schému zapojenia.

Môžem nainštalovať umývačku riadu pod varnú dosku?

Nie, je zakázané inštalovať umývačku riadu pod varnú dosku. Umiestnite ju do uzavretého, suchého a dobre vetraného priestoru v blízkosti elektrickej zásuvky.

Aká je maximálna povolená hmotnosť kuchynského panelu?

Kuchynský panel nesmie presiahnuť 9 kg. Ak je tomu tak, kontaktujte zákaznícky servis Haier.

Ako upevniť umývačku riadu k susednému nábytku?

Upevnite umývačku riadu bočne k susednému nábytku. Ak to nie je možné, použite dodané držiaky na upevnenie k pracovnej doske, pričom overte, že materiál pracovnej dosky je vhodný.

Má umývačka riadu ochranu proti pretečeniu?

Áno, všetky umývačky riadu Haier sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré automaticky zastaví prívod vody alebo odvedie prebytok v prípade poruchy.

Môžem používať umývačku riadu bez predného panelu?

Nie, spotrebič musí byť úplne vstavaný s nainštalovaným predným panelom pred pripojením k elektrickej sieti. Používanie bez panelu predstavuje elektrické nebezpečenstvo.

Čo robiť, ak sa dvierka umývačky riadu nezatvárajú správne?

Najprv skontrolujte, či je spotrebič vodorovný. Nesprávne nastavenie nôh môže brániť správnemu zatváraniu dvierok a spôsobiť únik horúcej pary. Podľa toho upravte nohy.

Ako získať kompletný návod na použitie v slovenčine?

Návod je k dispozícii na bezplatné stiahnutie vo formáte PDF na stránkach ako notice-facile.com. Ak požadovaný jazyk nie je ponúknutý, môžete požiadať o preklad prostredníctvom príslušného formulára.

NÁVOD NA OBSLUHU XS 6B4S3FSB-80 HAIER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poraďte s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu s. 2-3 2 Kde nainštalovať umývačku riadu s. 3 3 Rozmery umývačky riadu s. 4-5 4 Video s inštaláciou krok za krokom s. 6 5 Nástroje na inštaláciu s. 6 6 Rozmery na zabudovanie s. 7 7 Pokyny týkajúce sa inštalácie umývačky riadu s. 8-15 7.1 Inštalácia parného pásu 7.2 Nastavenie výšky 7.3 Nastavenie zadnej nohy 7.4 Nastavenie výšky predných nôh 7.5 Nastavenie sklonu 7.6 Vloženie do zabudovaného priestoru 7.7 Upevnenie predných nôh 7.8 Príprava panela 7.9 Inštalácia panela 7.10 Upevnenie stroja ku kuchyni 8 Pripojenie k vodovodnej a elektrickej sieti s. 16-17 8.1 Schéma pripojenia 8.2 Bezpečnostné zariadenia 9 Dodanie používateľovi s. 17 10 Demontáž umývačky riadu s. 17

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás veľmi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu.
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou.
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky.
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete.
• Poškodený výrobok môže spôsobiť skrat, úraz elektrickým prúdom, vznik požiaru a ďalšie nebezpečenstvá.
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atď.) a v prípade potreby ich odstráňte a uschovajte.
• Nesprávna inštalácia môže spôsobiť poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia.
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér.
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti.
• Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi. V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká.
• Uistite sa, že po zapojení nie je napájací kábel produktu prístupný;
• Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhaniu. Pri odovzdávaní výrobku koncovému používateľovi musí technik zabezpečiť, že bol správne nainštalovaný;
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom. Pri preprave buďte opatrní, výrobok je ťažký;
• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj keď presahujú ovládací panel;
• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou. Buďte opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobiť prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atď.):
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

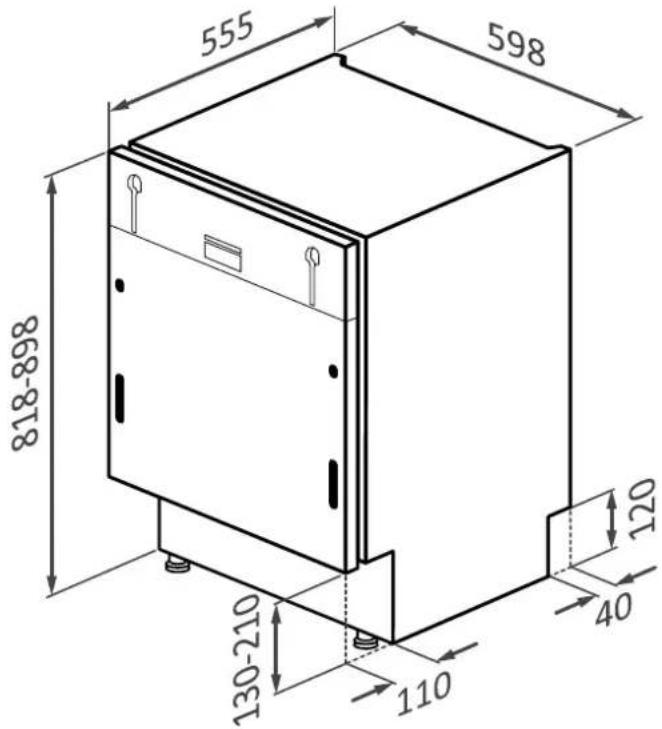

Rozmery v mm

Predný axonometrický pohľad na výrobok

Predný axonometrický pohľad s kuchynskými dvierkami

Produkt si môžete pozrieť naskenovaním QR kódu:

alebo kliknutím na nasledujúci

A UPOZORNENIE: Minimálna výška výklenku je 818 mm; v tomto prípade musí byť vzdialenosť medzi dvierkami a podlahou medzi 10 a 130 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 90 a 210 mm.

Inštalácia parnej ochrannej pásky 7.1

Aplikujte pásku pod pracovnú dosku a na boky susediacich skriniek.

1.

2.

3.

7.2 Nastavenie výšky

Naklonte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

7.5 Nastavenie sklonu

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

Upevnenie predných nôh 7.7

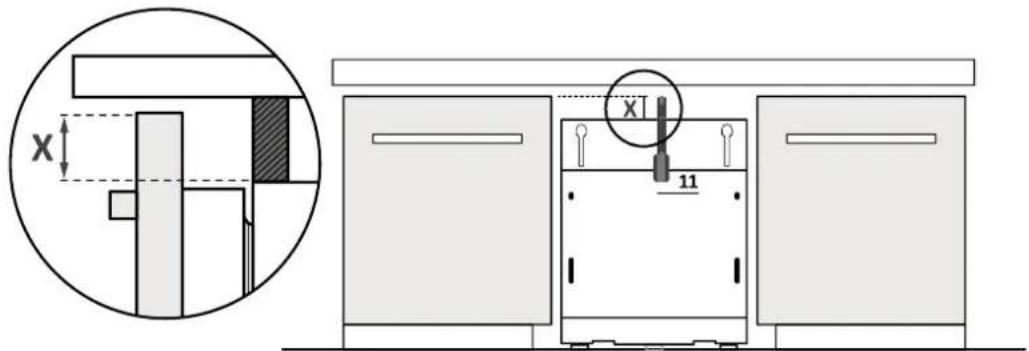

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

2.

Preneste rozmer na kuchynský panel a určte stred;

3.

Pripevnite panel na spodnú časť umývačky riadu;

3.

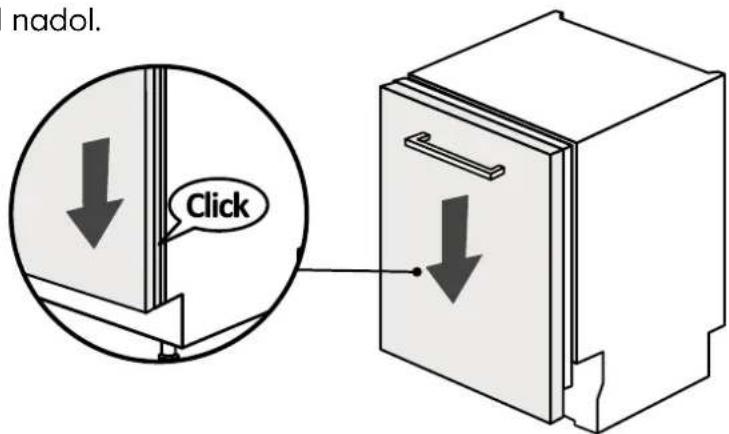

Zatlačte panel nadol.

POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

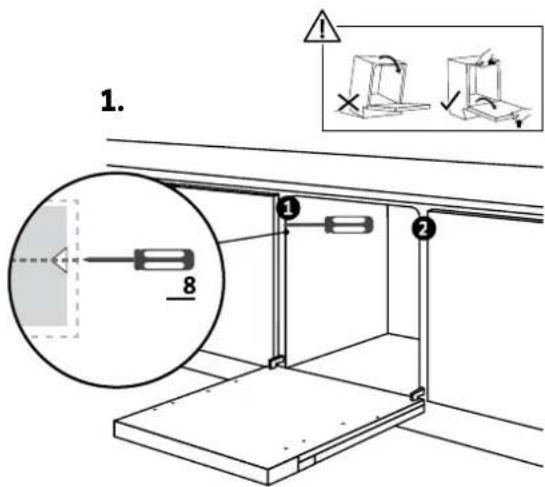

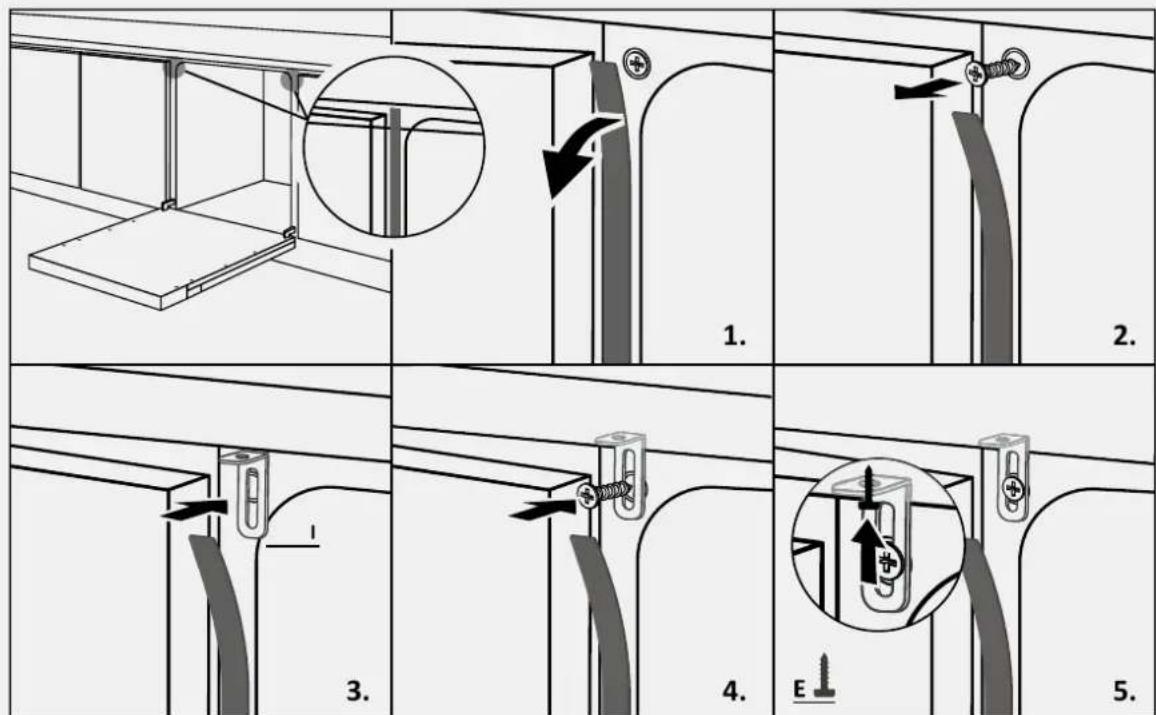

Pokyny na upevnenie umývačky riadu na bočné strany susedných skriniek.

UPOZORNENIE: Ak nemôžete umývačku riadu pripevniť bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; buďte opatrní, ak materiál pracovnej dosky nie je drevo.

UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 MPa a 1 MPa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre ďalšie informácie si pozrite Užívateľskú príručku.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je: možné používať aj s novým spotrebičom.

5 Inštalačné nástroje

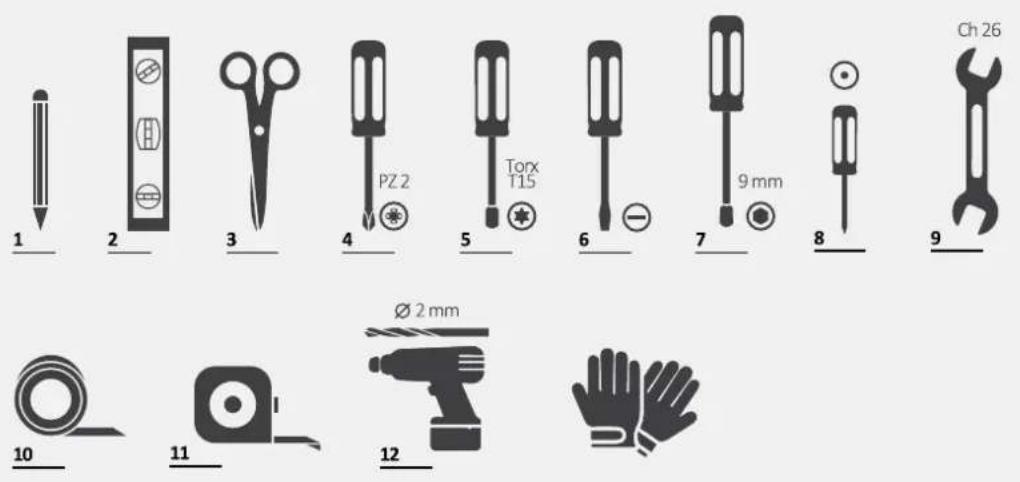

Požadované nástroje

7.6 Vloženie do vestavného priestoru
