Produkttype	Indbygningsopvaskemaskine
Mærke	Haier
Model	XS 6B4S3FSB-80
Mål (H × B × D)	818 - 898 mm × 596 mm × 550 mm (omtrentlig)
Nettovægt	Cirka 45 kg
Strømforsyning	220-240 V, 50/60 Hz, 10 A
Vandtryk	0,08 - 1 MPa
Kapacitet	12 kuverter (standard estimering)
Vaskeprogrammer	Flere programmer (øko, intensiv, hurtig, osv.)
Energiklasse	Ikke specificeret (sandsynligvis klasse A+ eller højere)
Vandforbrug pr. cyklus	Cirka 10-12 L
Støjniveau	Cirka 44-48 dB(A)
Overløbssikring	Ja, automatisk vandstop ved overløb
Tørresystem	Kondensation (standard)
Kar-materiale	Rustfrit stål (estimat)
Installationstype	Indbygning under køkkenbordplade
Medfølgende tilbehør	Dampbeskyttelsesstrimmel, monteringssæt, borejig
Reparerbarhed	Reparerbarhedsindeks ikke oplyst (reservedele tilgængelige via service)

Ofte stillede spørgsmål - XS 6B4S3FSB-80 HAIER

Hvad er den minimale indbygningshøjde for opvaskemaskinen Haier XS 6B4S3FSB-80?

Den minimale indbygningshøjde er 818 mm. For en maksimal højde på 898 mm skal afstanden mellem lågen og gulvet være mellem 90 og 210 mm.

Hvordan indstiller jeg højden på opvaskemaskinens fødder?

Vip apparatet ved at løfte bagsiden ca. 10 cm, indstil derefter den stoppede fod fra forsiden. Juster derefter de forreste fødder direkte. Sørg for, at apparatet er i vater.

Hvilken type vandtilslutning er nødvendig?

Opvaskemaskinen kræver tilslutning til koldt vand med et tryk mellem 0,08 og 1 MPa. Brug medfølgende indløbsslange og følg tilslutningsskemaet.

Kan jeg installere opvaskemaskinen under et kogeplade?

Nej, det er forbudt at installere opvaskemaskinen under et kogeplade. Placer den i et lukket, tørt og godt ventileret rum tæt på en stikkontakt.

Hvad er den maksimalt tilladte vægt for køkkenpanelet?

Køkkenpanelet må ikke overstige 9 kg. Hvis det gør, kontakt Haier kundeservice.

Hvordan fastgør jeg opvaskemaskinen til tilstødende møbler?

Fastgør opvaskemaskinen lateralt til tilstødende møbler. Hvis det ikke er muligt, brug medfølgende beslag til at fastgøre den til bordpladen, og kontroller at bordpladematerialet er egnet.

Har opvaskemaskinen overløbssikring?

Ja, alle Haier opvaskemaskiner er udstyret med en overløbssikring, der automatisk stopper vandtilførslen eller fjerner overskydende vand i tilfælde af fejl.

Kan jeg bruge opvaskemaskinen uden frontpanel?

Nej, apparatet skal være fuldstændigt indbygget med frontpanelet monteret, før det tilsluttes elnettet. Brug uden panel udgør en elektrisk fare.

Hvad gør jeg, hvis opvaskemaskinens låge ikke lukker ordentligt?

Kontroller først, at apparatet er i vater. Forkert justering af fødderne kan forhindre korrekt lukning af lågen og medføre lækage af varm damp. Juster fødderne derefter.

Hvordan får jeg den fulde brugsanvisning på fransk?

Brugsanvisningen er tilgængelig til gratis download som PDF på sider som notice-facile.com. Hvis det ønskede sprog ikke er tilgængeligt, kan du anmode om en oversættelse via den angivne formular.

BRUGSANVISNING XS 6B4S3FSB-80 HAIER

Denne installationsvejledning er beregnet til køkkenproducenter, der vil integrere disse produkter. For at sikre sikkerhed og opnå de bedste resultater, læs denne vejledning omhyggeligt, inklusive sikkerhedsinstruktionerne, og opbevar den til fremtidig reference. Inden du går i gang med installationen, skal du notere serienummeret, da det kan være nødvendigt i tilfælde af reparationer. Kontroller for eventuelle transportskader, og hvis du er i tvivl, kontakt en tekniker før brug. Opbevar altid alt emballagemateriale uden for børns rækkevidde.

Bemærk: Egenskaber og billeder i dette dokument er kun vejledende og kan ændres uden varsel.

Indholdsfortegnelse

1 Sikkerhedsadvarsler til installationen p.2-3 2 Hvor skal opvaskemaskinen installeres p.3 3 Opvaskemaskinens dimensioner p.4-5 4 Installationsvideo trin for trin p.6 5 Værktøjer til installation p.6 6 Indbygningsmål p.7

7 Instruktioner til installation af opvaskemaskinen p.8 - 15

7.1 Installation af dampbånd 7.2 Højdejustering 7.3 Justering af det bageste ben 7.4 Justering af de forreste bens højde 7.5 Vinkeljustering 7.6 Indsættelse i det indbyggede rum 7.7 Fastgørelse af de forreste ben 7.8 Forberedelse af panelet 7.9 Installation af panelet 7.10 Fastgørelse af maskinen til køkkenet

8.1 Tilslutningsdiagram 8.2 Sikkerhedsanordninger

9 Levering til brugeren p.17 10 Afmontering af opvaskemaskinen p.17

Læs disse instruktioner, før du starter installationen af produktet. Din sikkerhed er meget vigtig for os. Læs disse oplysninger grundigt, før du bruger produktet.

• Installationen skal udføres af en kvalificeret tekniker, der kender til og overholder lovgivningen i installationslandet og producentens instruktioner;
• Hvis der kræves producenthjælp til at udbedre fejl, der skyldes forkert installation, er denne hjælp ikke dækket af garantien;
• Fjern emballagematerialet, før apparatet tages i brug;
• Efter udpakning af produktet skal du kontrollere, at det ikke er beskadiget. Kontakt servicecentret i tilfælde af problemer, før du fortsætter med installationen, og tilslut det ikke til strømnettet;
• Et beskadiget produkt kan forårsage kortslutning, elektrisk stød, brand og andre farer;
• Kontroller om emballagen indeholder tilbehør eller ledsagemateriale (poser med skruer, dokumenter, brochurer osv.), og fjern og opbevar det om nødvendigt;
• Forkert installation kan forårsage skader på personer, dyr eller ejendom. Fabrikanten kan ikke holdes ansvarlig for sådanne skader;
• Sikker brug garanteres kun, hvis installationen er udført korrekt i henhold til disse instruktioner. Ved skader forårsaget af forkert montering påhviler ansvaret installatøren;
• Under installation må apparatet ikke tilsluttes elnettet;
• Det anbefales at bære beskyttelseshandsker under installationen for at undgå skæreskader;
• Ved forkert installation, manipulation af apparatet eller ikke-overensstemmende tilslutning bortfalder produktgarantien;
• Sørg for, at produktets strømledning ikke er tilgængelig efter installationen;
• Efter montering må netledningen ikke komme i kontakt med bevægelige dele af køkkenkomponenterne (f.eks. en skuffe) og må ikke udsættes for mekanisk belastning;
• Ved overdragelse af produktet til slutbrugeren skal teknikeren sikre sig, at det er korrekt installeret;
• Tilslut ikke produktet til elnettet, før frontpanelet er helt installeret. Ellers kan der være elektrisk fare;
• Vær forsigtig under transporten, produktet er tungt;
• Før installationen påbegyndes, skal du kontrollere alle dimensioner af det indbyggede rum og sammenligne dem med instruktionerne i denne manual. Bemærk, at det er muligt at justere ørerne, så de passer med andre møbeldøre, selvom de er højere end betjeningspanelet;
• Sørg for, at installationsområdet er stabilt og solidt;
• Anvend den beskyttelsesfilm, der følger med installationssættet, under bordpladen og på det omgivende møbel. Filmen beskytter møblet mod fugt; Vær forsigtig, når du åbner og lukker produktet;
• Forkert installation kan få produktet til at vælte;
• Produktet skal være i vater for at fungere korrekt, ellers lukker ørene ikke ordentligt, hvilket kan føre til udslip af varm damp.

Hvor skal opvaskemaskinen installeres

2

• Installer og brug dette produkt i et lukket, overdækket, tørt og godt ventileret miljø;
• Installer ikke produktet i åbne områder, der er udsat for vejrliget;
• Montér produktet i nærheden af en stikkontakt;
• Brug kun produktet, hvis det er installeret i en indbygningsniche, ellers er der risiko for skader og forbrændinger;
• Installer ikke opvaskemaskinen under en kogeplade;
• Installer ikke produktet i nærheden af varmekilder (radiatorer, ovne mv.);
• Anbring ikke produktet på tæpper eller lignende overflader;
• Placer produktet på en ren, jævn og solid overflade.

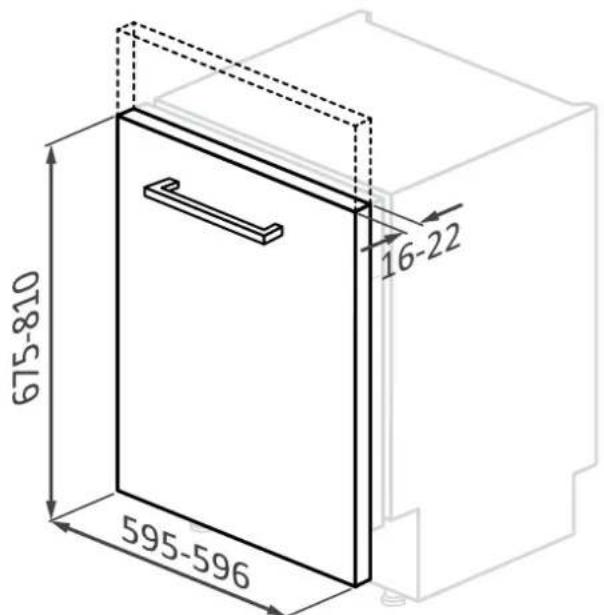

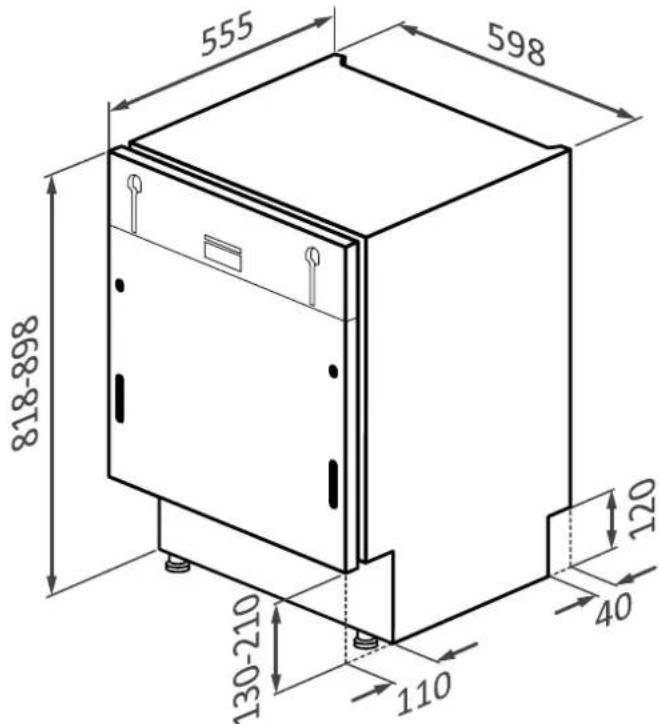

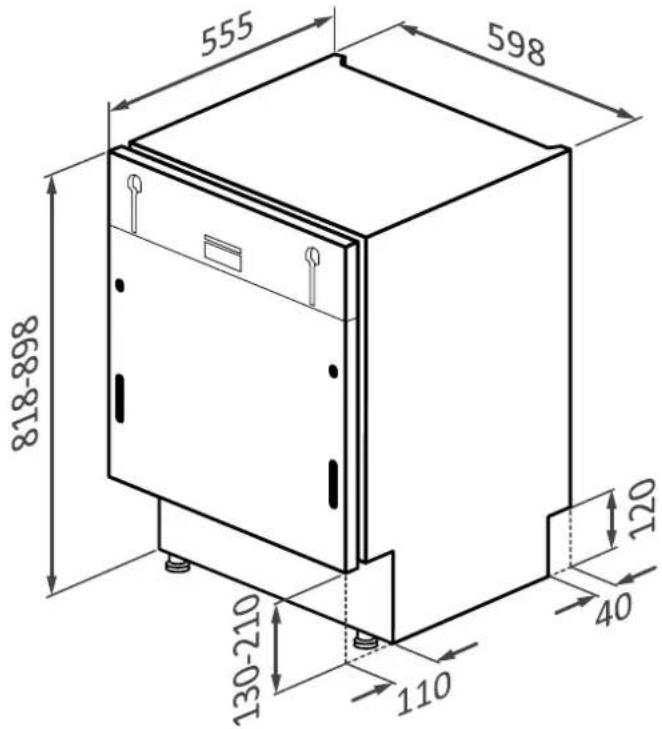

Mål i mm

Produktets forreste aksonometriske visning

Produktets forreste aksonometriske visning med køkkenlåge

ADVARSEL: hvis køkkenpanelet vejer mere end 9 kg, kontakt kundeservice.

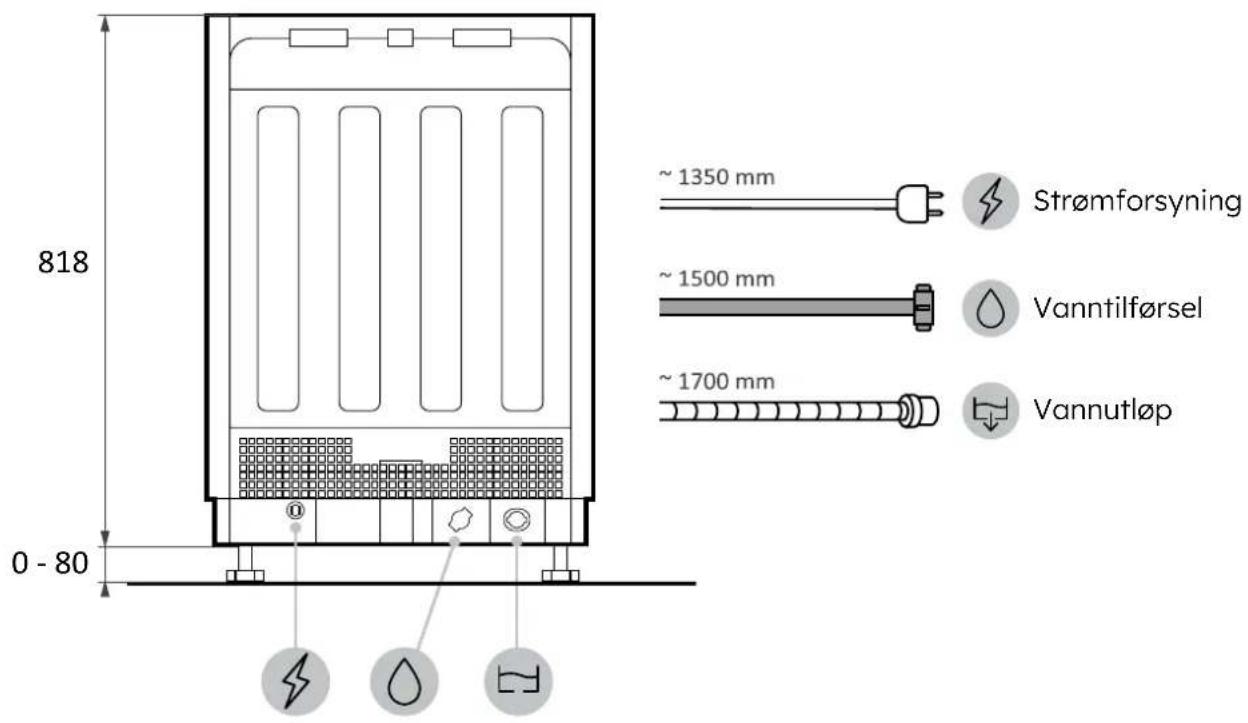

Mål i mm

Bagsidevisning

Sidevisning

4 Installationsvideo trin for trin

Du kan se installationsvideoen for produktet ved at scanne QR-koden.

eller ved at klikke på følgende

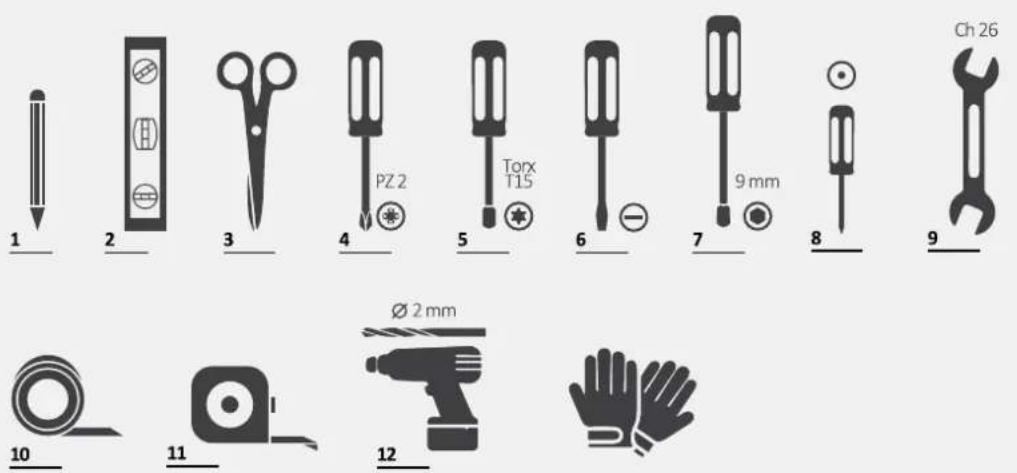

5 Værktøjer til installation

Nødvendigt værktøj

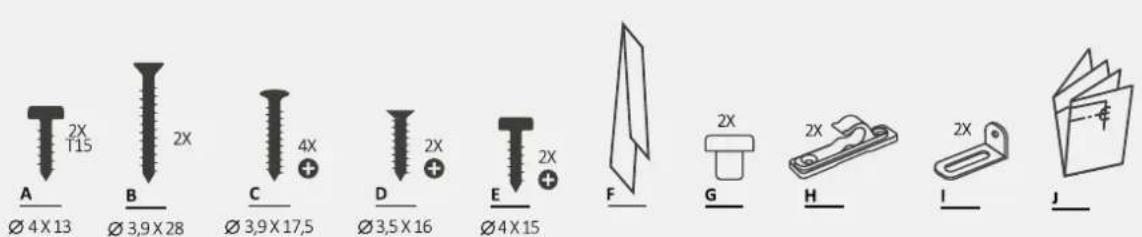

Værktøj, der følger med produktet

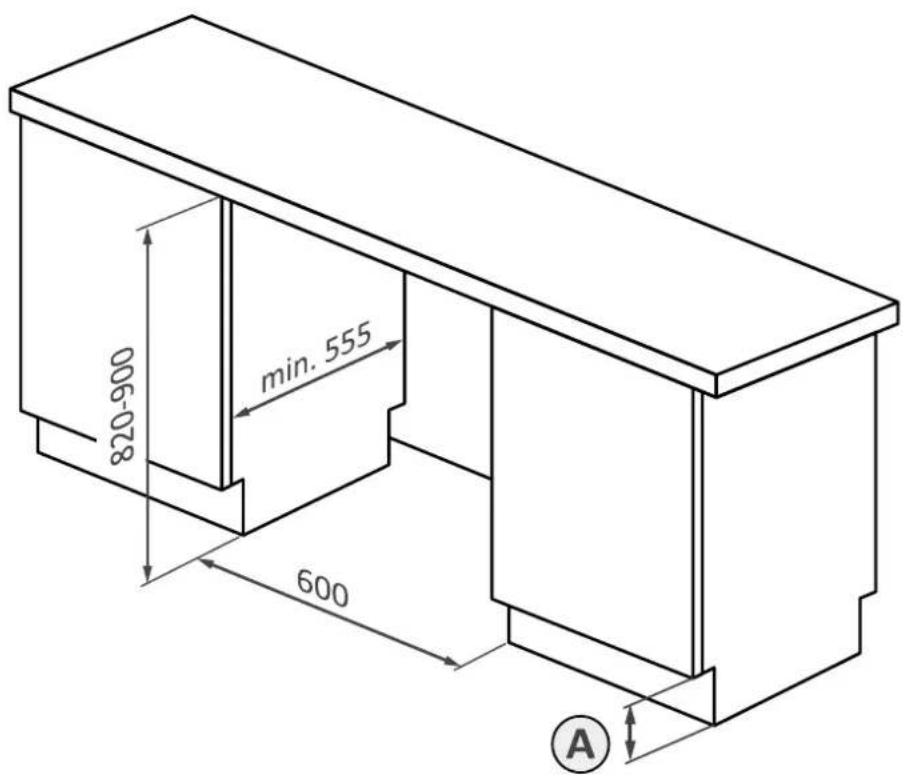

Mål i mm

Aksonometrisk visning

A

ADVARSEL: Den minimale indbygningshøjde er 818 mm; i dette tilfælde skal afstanden mellem lågen og gulvet være mellem 10 og 130 mm. Hvis opvaskemaskinen hæves (maks. 898 mm), skal afstanden mellem lågen og gulvet også øges proportionalt, op til maksimalt mellem 90 og 210 mm.

Installation af dampspærre 7.1

Påfør strippen under bordpladen og på siderne af de tilstødende skabe.

1.

2.

3.

7.2 Højdejustering

Vip opvaskemaskinen ved at løfte den bagerste del ca. 10 cm.

7.3 Justering af det bageste ben

Juster højden på det bageste ben fra maskinens front som angivet.

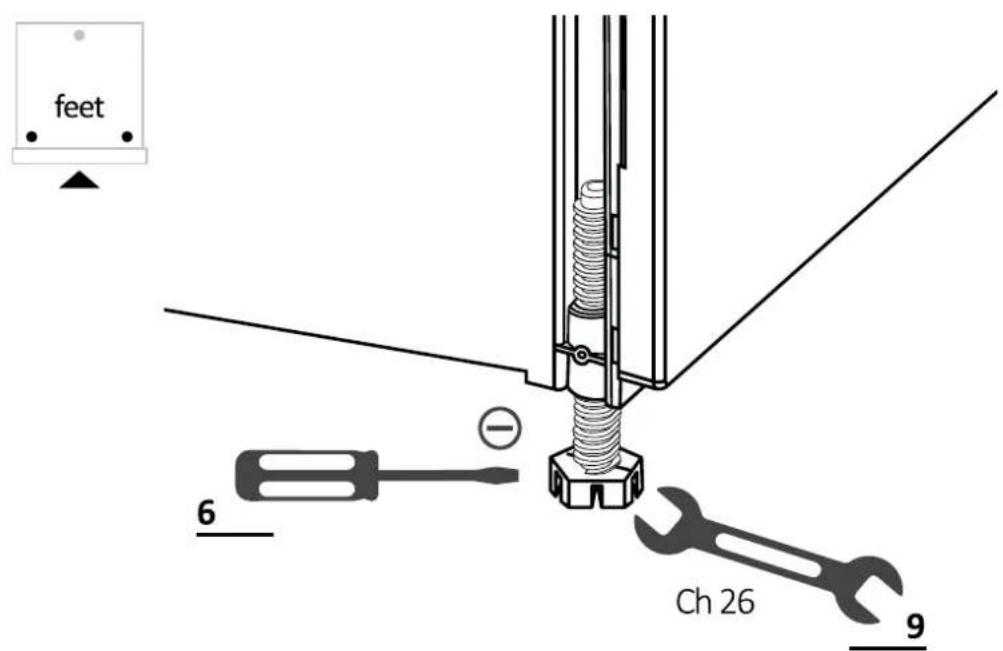

7.4 Justering af de forreste bens højde

Virker direkte på de forreste ben. Hvis det er nødvendigt, løft opvaskemaskinen lidt.

7.5 Vinkeljustering

Sæt opvaskemaskinen i vater i både lodret og vandret plan.

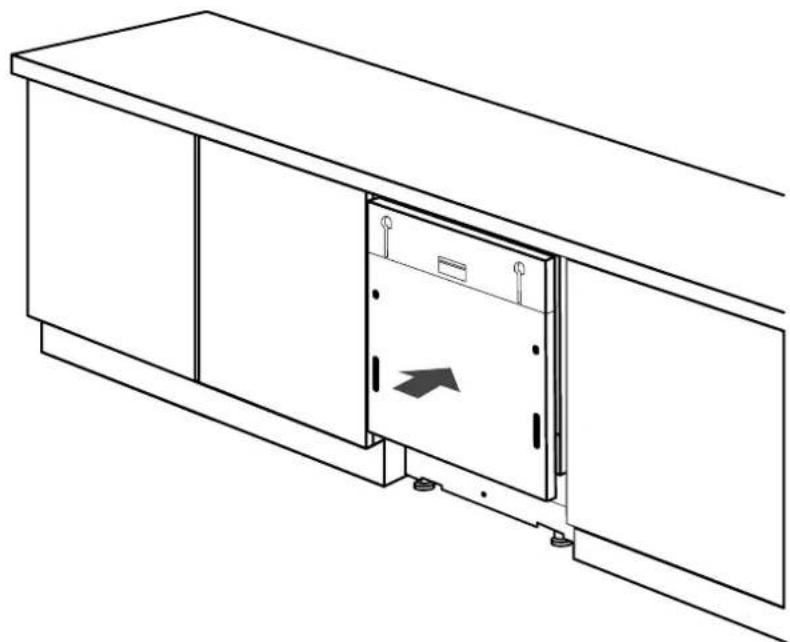

7.6 Indsættelse i det indbyggede rum

Indsæt opvaskemaskinen i indbygningsrummet og kontroller mål og tolerancer.

Fastgørelse af de forreste ben 7.7

After at have kontrolleret alle mål, fastgør de forreste ben permanent, så de ikke løsner sig med tiden. Denne handling kan også udføres efter montering af køkkenpanelet.

7 Instruktioner til installation af opvaskemaskinen

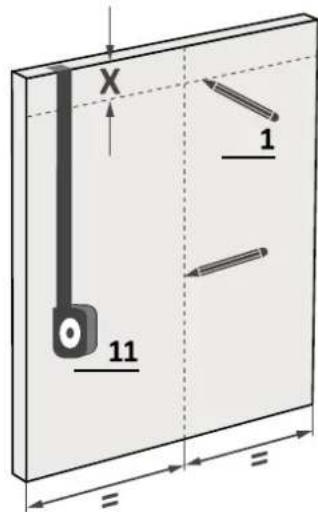

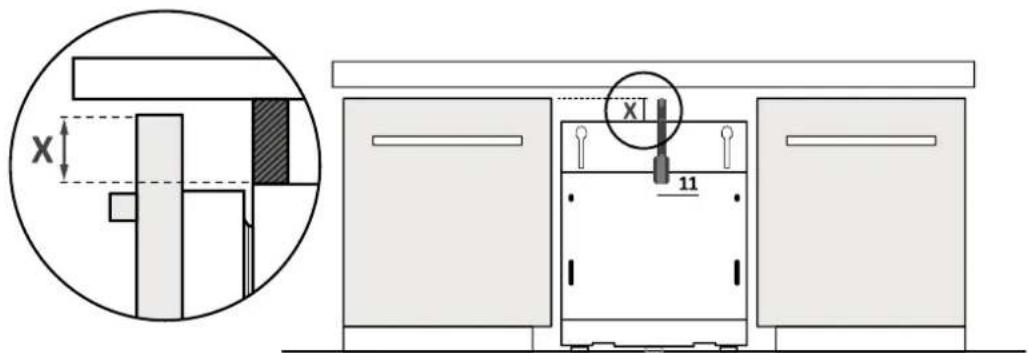

Mål afstanden mellem den øverste kant af de tilstødende døre og opvaskemaskinen;

2.

Overfør målet til køkkenpanelet og find midten;

3.

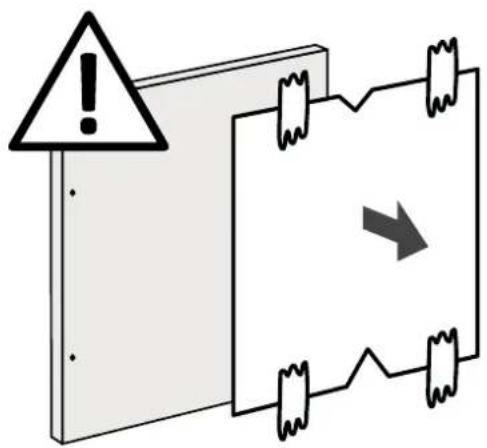

Anbring boreskabelonen, og følg de medfølgende instruktioner;

Fjern skabelonen og monter tilbehøret.

ADVARSEL: Undgå at skruehoveder stikker ud på bagsiden af panelet ved montering af håndtaget.

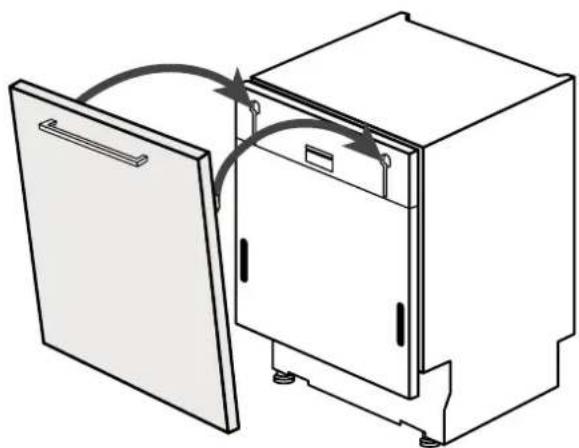

Indsæt de øverste stifter i opvaskemaskinens slider;

2.

Fastgør panelet på den nederste del af opvaskemaskinen;

3.

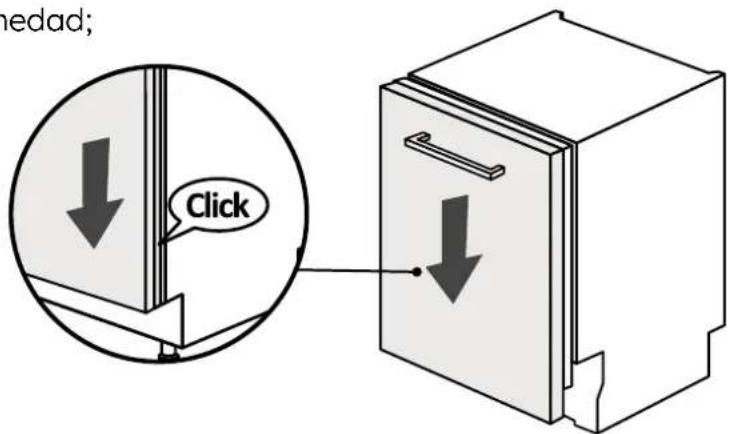

Skub panelet nedad;

ADVARSEL: Tilslut opvaskemaskinen nu til vand- og elnettet i henhold til anvisningerne i kapitel 8.

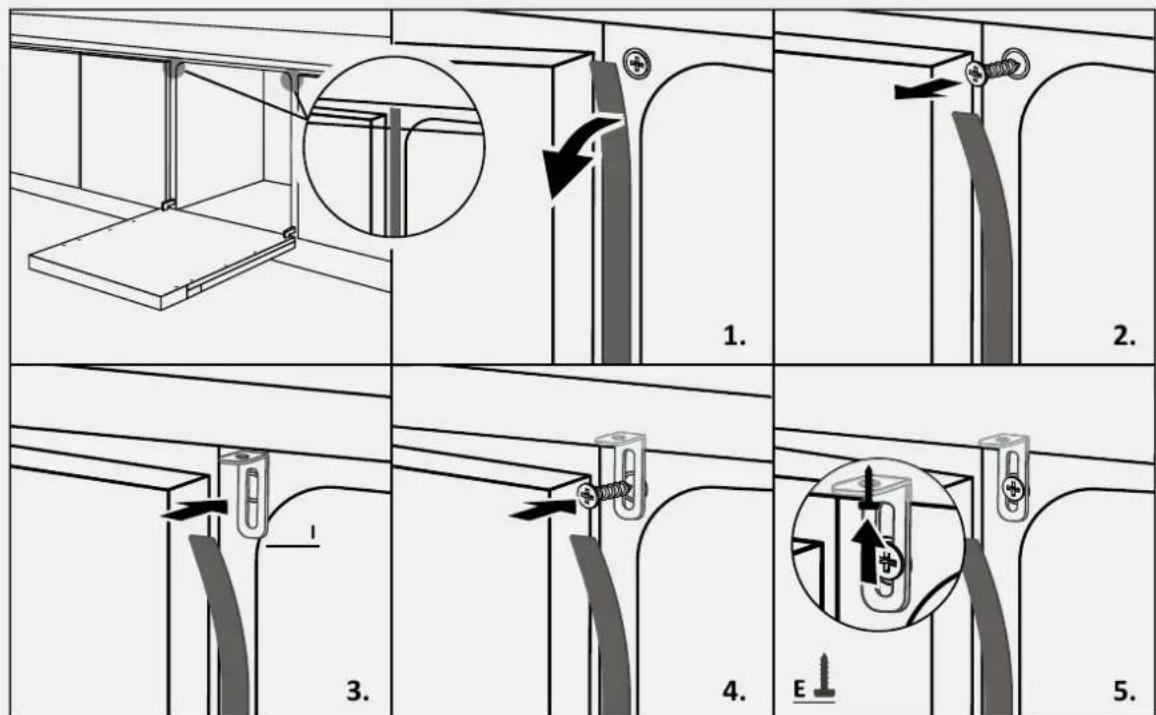

7.10 Fastgørelse af maskinen til køkkenet

Instruktioner til fastgørelse af opvaskemaskinen til siderne af tilstødende skabe.

ADVARSEL: Hvis du fastgør opvaskemaskinen sidelæns, skal du bruge de medfølgende beslag og fastgøre den til bordpladen; vær forsigtig, hvis bordpladematerialet ikke er træ.

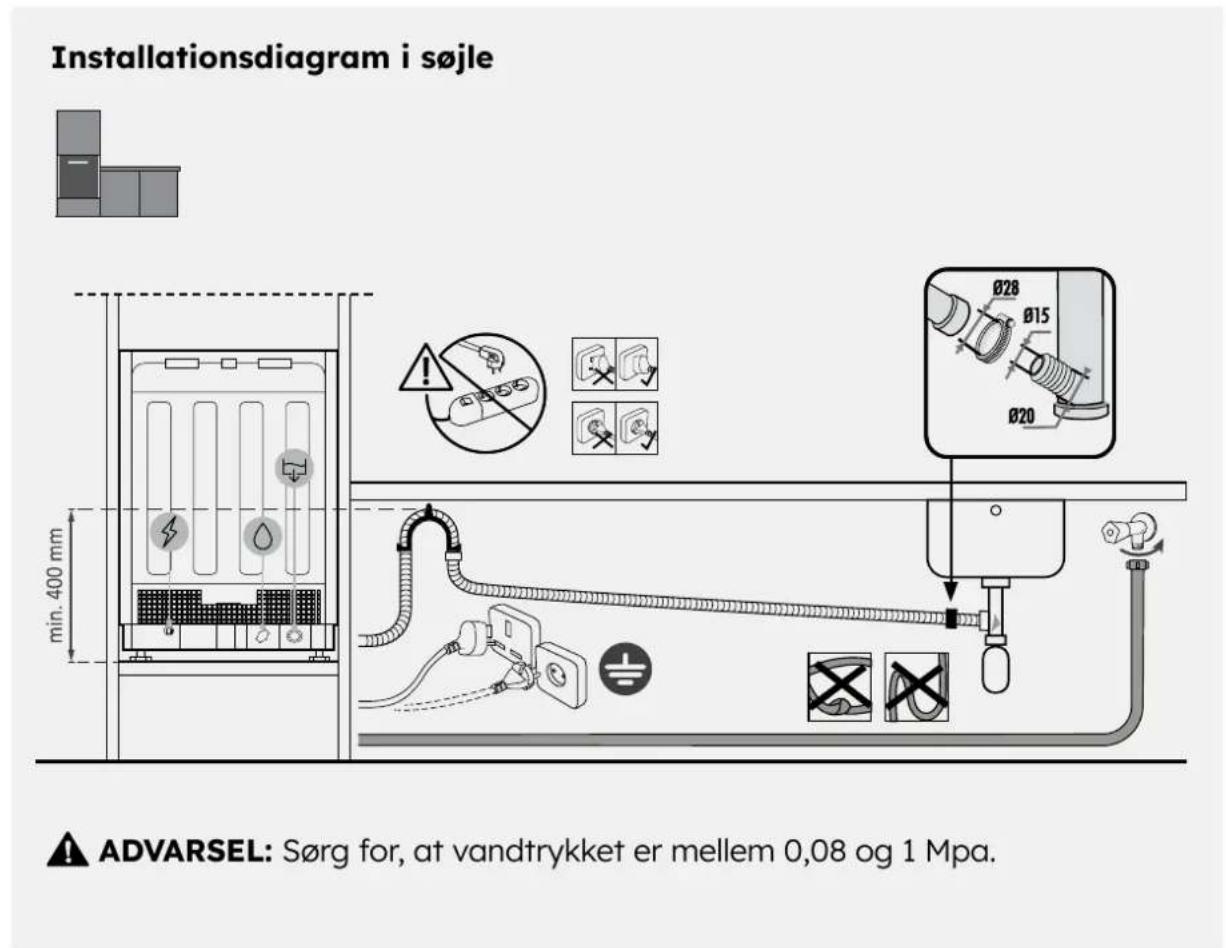

8.1 Tilslutningsdiagram

8.2 Sikkerhedsanordninger

Alle opvaskemaskiner er udstyret med en overløbsbeskyttelse, som i tilfælde af fejl, hvor vandstanden overstiger det normale, automatisk stopper vandtilførslen og/eller afleder overskydende vand.

Yderligere oplysninger i Brugervejledningen.

Levering til brugeren

9

Ved afslutningen af installationen:

• Informér brugeren om de væsentlige funktioner;
• Informér brugeren om alle relevante aspekter af sikker brug og håndtering;
• Overdrag til brugeren tilbehør og brugs- og monteringsvejledninger til omhyggelig opbevaring.

Fjern beskyttelsesfilmen, tape og alt andet emballagemateriale ved afslutningen af installationen, og tag det medfølgende tilbehør ud af opvaskemaskinen.

Note: Produktets faktiske udseende afhænger af den valgte model.

Afmontering af opvaskemaskinen

10

• Afbryd produktet fra el- og vandforsyning;
• Skru af fastgørelsesskruerne;
• Løft produktet lidt og træk det helt ud;
• Dette produkt beskadiger ikke møblet, som også kan bruges med et nyt apparat.
