XS 6B4S3FSB-80 - Mosogatógép HAIER - Ingyenes használati útmutató

Termék típusa	Beépíthető mosogatógép
Márka	Haier
Modell	XS 6B4S3FSB-80
Méretek (M × Sz × Mé)	818 - 898 mm × 596 mm × 550 mm (hozzávetőleges)
Nettó tömeg	Körülbelül 45 kg
Elektromos táplálás	220-240 V, 50/60 Hz, 10 A
Víznyomás	0,08 - 1 MPa
Kapacitás	12 teríték (standard becslés)
Mosási programok	Több program (öko, intenzív, gyors, stb.)
Energiaosztály	Nincs meghatározva (valószínűleg A+ vagy magasabb)
Vízfogyasztás ciklusonként	Körülbelül 10-12 L
Zajszint	Körülbelül 44-48 dB(A)
Túlfolyás elleni védelem	Igen, automatikus vízellátás-leállítás túlfolyás esetén
Szárítási rendszer	Kondenzációs (standard)
Kád anyaga	Rozsdamentes acél (becslés)
Beépítés típusa	Munkalap alá beépíthető
Mellékelt tartozékok	Párazáró szalag, rögzítőkészlet, fúró sablon
Javíthatóság	Javíthatósági index nem közölt (alkatrészek elérhetők az ügyfélszolgálaton keresztül)

Gyakran ismételt kérdések - XS 6B4S3FSB-80 HAIER

Mi a minimális beépítési magassága a Haier XS 6B4S3FSB-80 mosogatógépnek?

A minimális beépítési magasság 818 mm. A maximális 898 mm magassághoz az ajtó és a padló közötti távolságnak 90 és 210 mm között kell lennie.

Hogyan állítsam be a mosogatógép lábainak magasságát?

Döntse meg a készüléket a hátulját kb. 10 cm-rel megemelve, majd állítsa be a rögzített lábat elölről. Ezután közvetlenül állítsa be az első lábakat. Győződjön meg arról, hogy a készülék vízszintes.

Milyen típusú vízcsatlakozás szükséges?

A mosogatógép hidegvíz-csatlakozást igényel, 0,08 és 1 MPa közötti nyomással. Használja a mellékelt bevezetőtömlőt, és tartsa be a csatlakozási rajzot.

Felszerelhetem a mosogatógépet egy főzőlap alá?

Nem, tilos a mosogatógépet főzőlap alá helyezni. Helyezze zárt, száraz és jól szellőző helyre, elektromos aljzat közelébe.

Mi a konyhai előlap megengedett maximális súlya?

A konyhai előlap nem haladhatja meg a 9 kg-ot. Ha mégis, vegye fel a kapcsolatot a Haier ügyfélszolgálatával.

Hogyan rögzítsem a mosogatógépet a szomszédos bútorokhoz?

Rögzítse a mosogatógépet oldalirányban a szomszédos bútorokhoz. Ha ez nem lehetséges, használja a mellékelt konzolokat a munkalaphoz való rögzítéshez, ellenőrizve, hogy a munkalap anyaga megfelelő-e.

A mosogatógép rendelkezik túlfolyás elleni védelemmel?

Igen, minden Haier mosogatógép fel van szerelve túlfolyás elleni biztonsági berendezéssel, amely meghibásodás esetén automatikusan leállítja a vízellátást vagy eltávolítja a felesleget.

Használhatom a mosogatógépet előlap nélkül?

Nem, a készüléket teljesen be kell építeni az előlappal, mielőtt az elektromos hálózatra csatlakoztatná. Az előlap nélküli használat elektromos veszélyt jelent.

Mit tegyek, ha a mosogatógép ajtaja nem záródik megfelelően?

Először ellenőrizze, hogy a készülék vízszintes-e. A lábak rossz beállítása megakadályozhatja az ajtó megfelelő zárását, és forró gőz szivárgását okozhatja. Ennek megfelelően állítsa be a lábakat.

Hogyan szerezhetem meg a teljes használati utasítást franciául?

A használati utasítás ingyenesen letölthető PDF formátumban olyan oldalakról, mint a notice-facile.com. Ha a kívánt nyelv nem elérhető, kérhet fordítást az erre szolgáló űrlapon keresztül.

HASZNÁLATI ÚTMUTATÓ XS 6B4S3FSB-80 HAIER

Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és őrizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.

Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.

Tartalomjegyzék

1 Telepítési biztonsági figyelmeztetések p.2-3 2 Hová kell felszerelni a mosogatógépet p.3 3 Mosogatógép méretei p.4-5 4 Lépésről lépésre telepítési videó p.6 5 Eszközök a telepítéshez p.6 6 Beépítési méretek p.7 7 Útmutatások a mosogatógép telepítéséhez p.8 - 15

7.1 A páraellenes szalag felszerelése 7.2 Magasságállítás 7.3 A hátsó láb beállítása 7.4 Az első lábak magasságának beállítása 7.5 Dőlésszög-állítás 7.6 Behelyezés a beépítőnyílásba 7.7 Az első lábak rögzítése 7.8 A panel előkészítése 7.9 A panel felszerelése 7.10 A gép rögzítése a konyhához

8 Csatlakozás a víz- és elektromos hálózathoz p.16-17

8.1 Csatlakozás diagram 8.2 Biztonsági eszközök

9 Átadás a felhasználónak p.17 10 Mosogatógép szétszerelése p.17

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait;
• Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá; Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;
• A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;
• A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat; Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;
• A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;
• A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történik. Helytelen szerelés esetén a felelősség a szerelőt terheli.
• A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;
• A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;
• Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti; Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;
• A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek;
• A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;
• Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn; Legyen óvatos szállítás közben, a termék nehéz;
• A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen;

Győződjön meg arról, hogy a telepítési terület stabil és szilárd; Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől; - Legyen óvatos a termék kinyitásakor és bezárásakor; A helytelen telepítés a termék felborulását okozhatja; - A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró gőz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, Ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre;
• Helyezze a terméket tiszta, sík és szilárd felületre.

3 Mosogatógép méretei

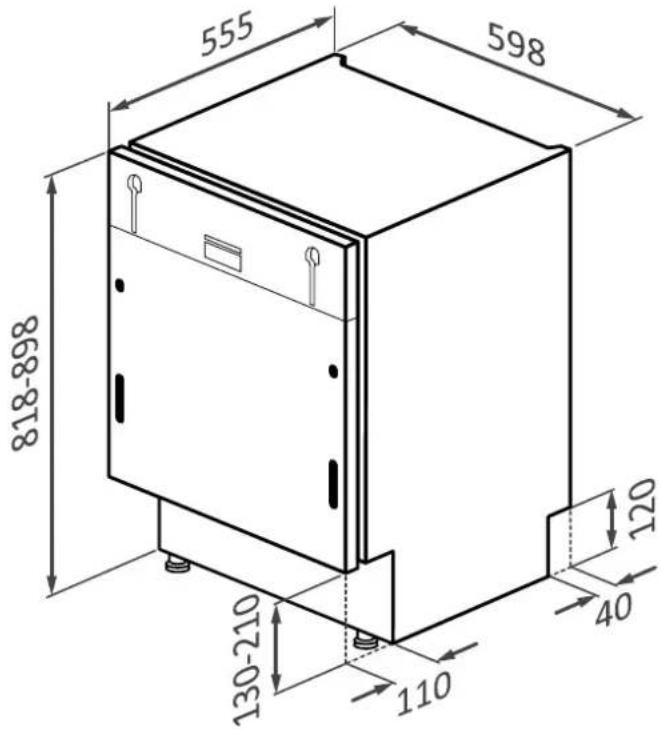

Méretek mm-ben

A termék elölnézeti axonometrikus nézete

A termék elölnézeti axonometrikus nézete konyhaajtóval

FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;

Méretek mm-ben

Hátsó nézet

Oldalnézet

4 Lépésről lépésre telepítési videó

A termék telepítési videója a QR-kód beolvasásával megtekinthető.

Vagy a következőre kattintva

link

5 Eszközök a telepítéshez

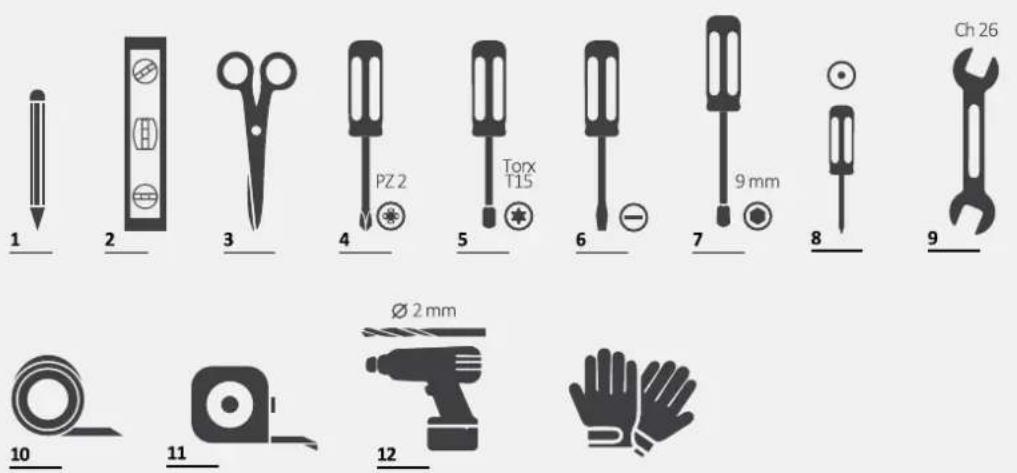

Szükséges eszközök

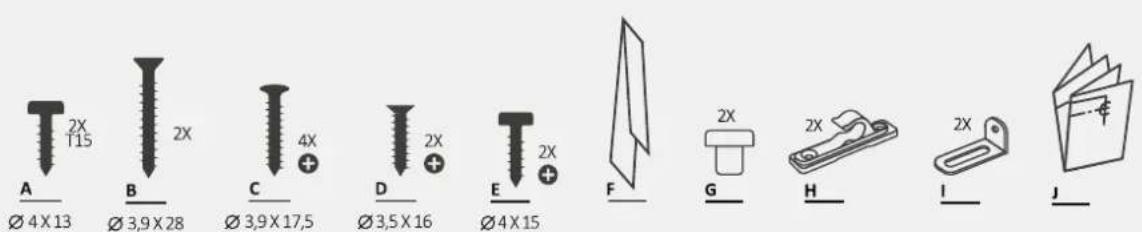

A termékkel szállított eszközök

Méretek mm-ben

Axonometrikus nézet

A

FIGYELEM: A beépítési méret minimuma 818 mm; ebben az esetben az ajtó és a padló közötti távolságnak 10 és 130 mm között kell lennie. Ha a mosogatógép meg van emelve (max. 898 mm), az ajtó és a padló közötti távolságnak is arányosan növekednie kell, legfeljebb 90 és 210 mm között.

A páraellenes szalag felszerelése 7.1

Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.

1.

2.

3.

7.2 Magasságállítás

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.

7.3 Hátsó láb beállítása

Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.

7.4 Az elülső lábak magasságának beállítása

Közvetlenül az első lábakon állítson. Szükség esetén emelje meg enyhén a mosogatógépet.

7.5 Dőlésszög-állítás

Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

7.6 Behelyezés a beépítőnyílásba

Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket

Az elülső lábak rögzítése 7.7

Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.

7 Útmutatások a mosogatógép telepítéséhez

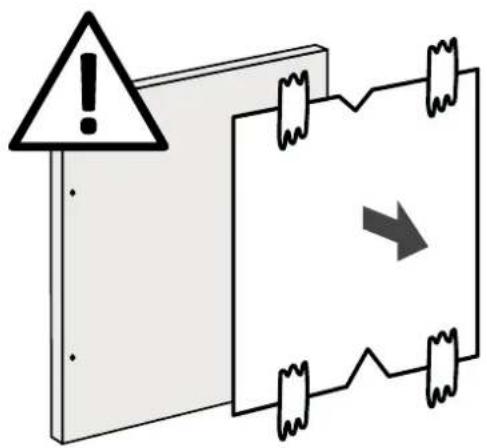

7.8 A panel előkészítése

1.

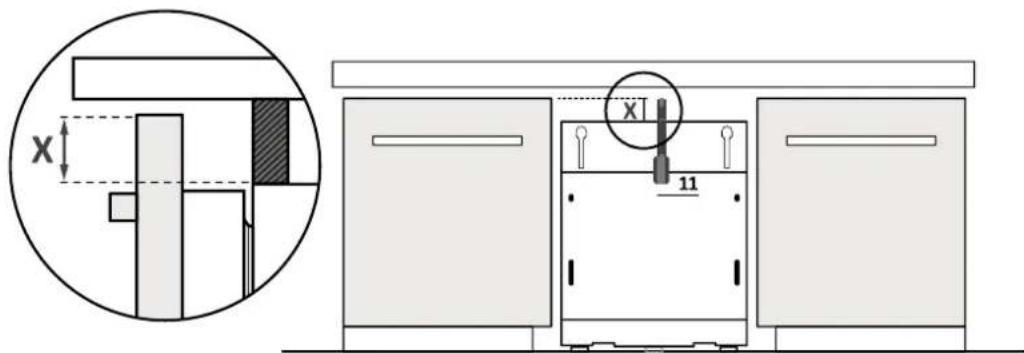

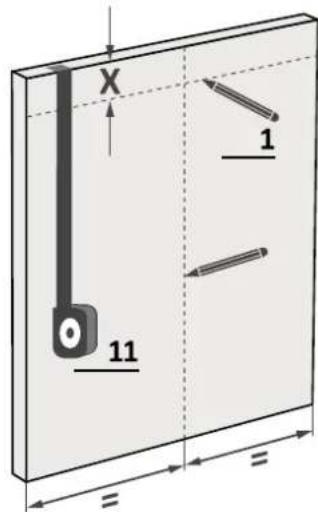

Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;

2.

Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;

3.

Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

7.8 A panel előkészítése

4.

Távolítsa el a sablont, és szerelje fel a tartozékokat;

FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.

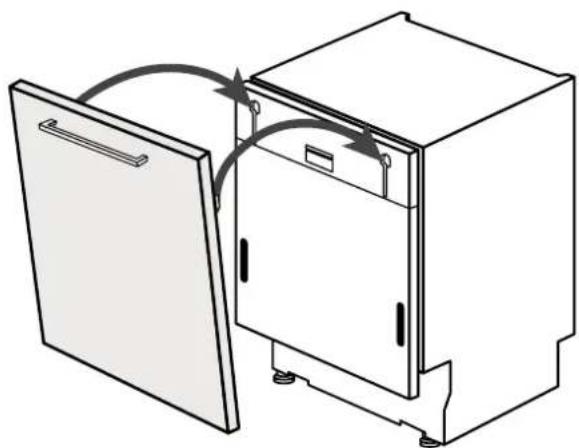

7.9 A panel felszerelése

1.

Helyezze be a felső csapokat a mosogatógép nyílásaiba;

2.

Rögzítse a panelt a mosogatógép alsó részéhez;

3.

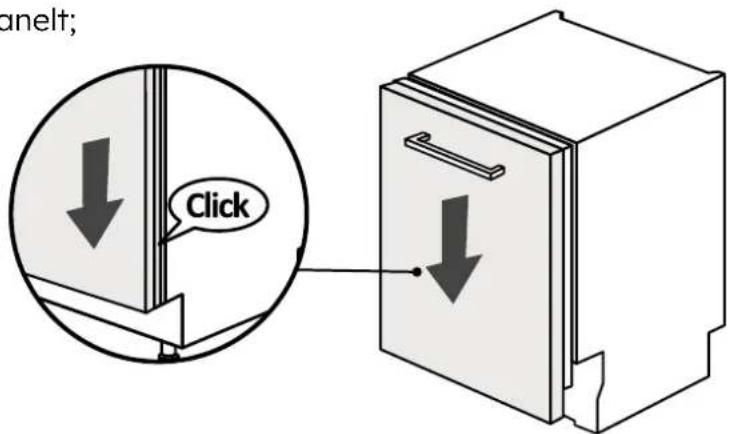

Nyomja le a panelt;

FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.

7.10 A gép rögzítése a konyhához

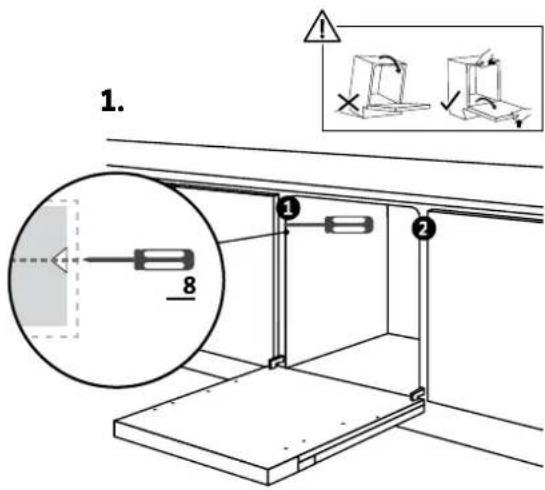

Utasítások a mosogatógép szomszédos szekrények oldalához való rögzítéséhez.

FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.

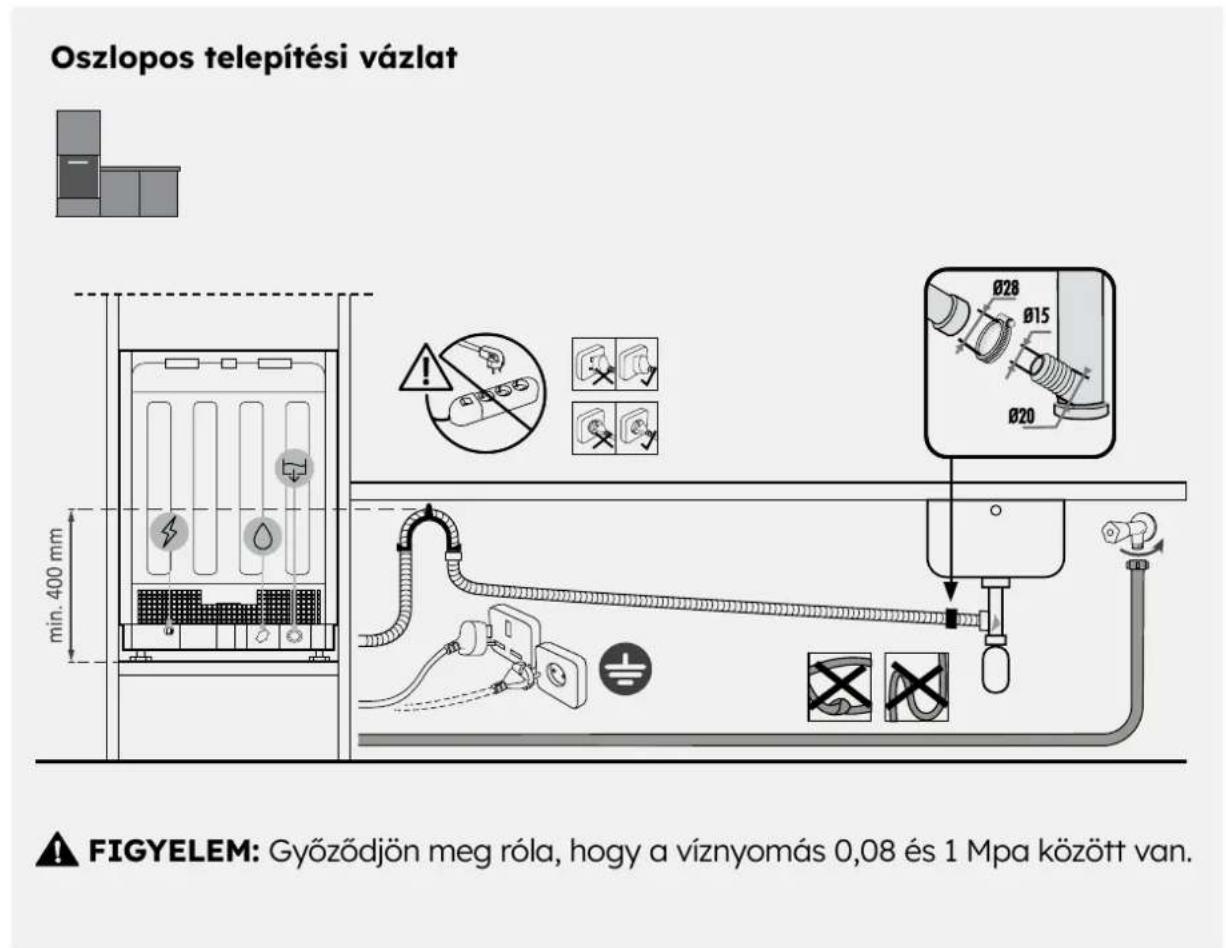

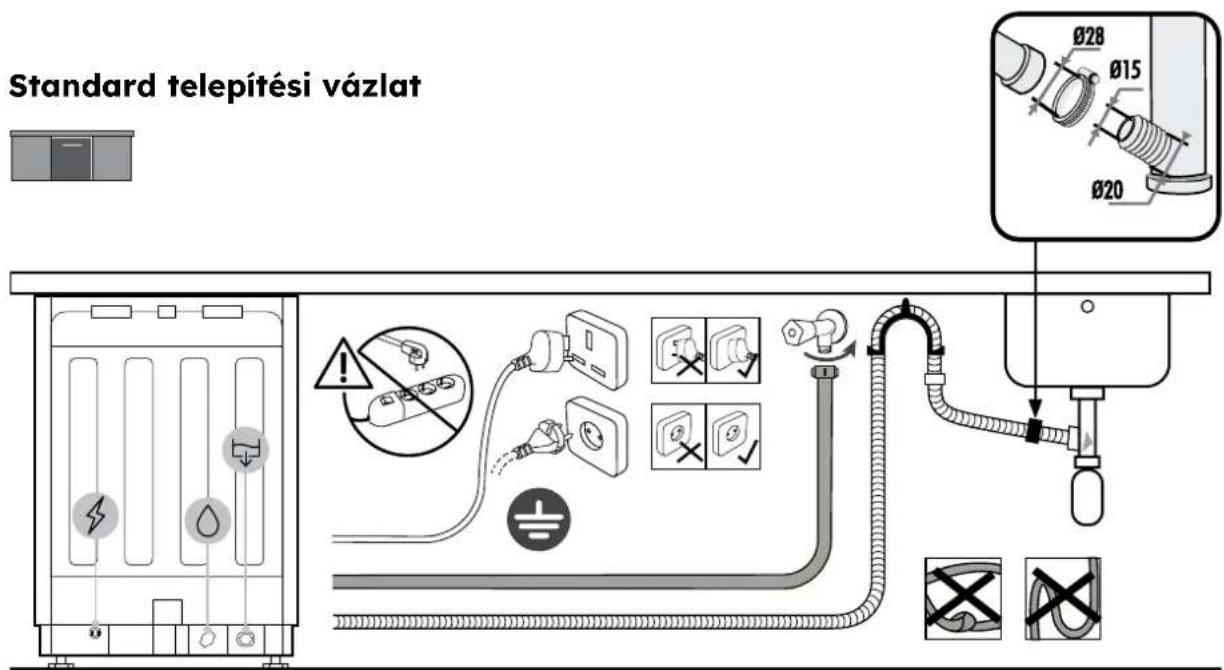

8.1 Csatlakozási diagram

8.2 Biztonsági eszközök

Minden mosogatógép túlfolyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.

További részletekért tekintse meg a Felhasználói kézikönyvet.

Átadás a felhasználónak

9

A telepítés végén:

• Tájékoztassa a felhasználót az alapvető funkciókról;
• Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos, minden lényeges szempontról;
• Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.

A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.

Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.

Mosogatógép szétszerelése

• Válassza le a terméket az elektromos és vízhálózatról;
• Csavarja ki a rögzítőcsavarokat;
• Emelje meg kissé a terméket, majd húzza ki teljesen; Ez a termék nem károsítja a bútort, amely ilyen készülékekkel is használható.
