NAUDOJIMO INSTRUKCIJA XS 6B4S3FSB-80 HAIER
Si montavimo instrukcija skirta virtuves gamintojams, kurie integruos siuos produktus. Siekiant saugumo ir geriausiu rezultatu, atidziai perskaitykite siq instrukcijq, jskaitant saugos nurodymus, ir laikykite jq ateities reikmems. Pries tese dami montavimq, uzsirasykite serijinj numerj, nesjis gali priireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pazeidimur ir kilus abejoni pries naudojmq pasitarkite su techniku. Visada laikykite visq pakuotes medziagvaikams nepasiekiamoje vietoje.
Pastaba: Siame dokunte pateiktos savybès ir vaizdai yra tik informacinio podudzio ir gali buti pakeisti be jspejimo.
Turinys
1 Saugumo ispèjimai del jdiegimo p.2-3
2 Kur irengti indaplove p.3
3 Indaplovès matmenys p.4-5
4 Idiegimo vaizdo jraas zingsnis po zingsnio p.6
5 Irankiai diegimui p 6
6 Imontavimo matmenys p . 7
7 Indaplovès jrengimo nurodymai p.8 - 15
7.1 Garu juosteles montavimas
7.2 Aukšćio reguliavimas
7.3 Galinés kojos reguliavimas
7.4 Priekiniq kojeliu auksicio reguliavimas
7.5 Pasvirimo reguliavimas
7.6 Idejimas j integruotq skyriu
7.7 Priekini koju tvirtinimas
7.8 Skydelio paruosimas
7.9 Skydelio montavimas
7.10 Masinos tvirtinimas prie virtués
8 Jungtis prievandens ir elektros tinklo p.16-17
8.1 Jungimo schema
8.2 Saugos jtaisai
9 Pristatymas vartotojui p.17
10 Indaplovés išmontavimas p.17
Perskaitykite šias instrukcijas pries pradèdami gaminio montavimă. Jusu saugumas mums labai svarbus. Pries naudodami gaminj, atidžiai perskaitykite šiţ informacija.
- Montavimq turi atlikti kvalifikuotas technikas, kurisŽino ir laikosi galiojanciu šalies, kurioje vykdoma montavimo procedura, jstatymu bei gamintojo nurodymu;
- Jei reikia gamintojo pagalbos norint pašalinti del neteisingo jrengimo kilusias problemas, tokia pagalba nejtraukiama j garantijq;
- Pasalinkite pakuotës medziagas pries jjungdami prietaisq;
- Ispakave produktq, jsitikinkite, kadjis nera pazeistas. Jei pastebejote problemu, susisiekite su technines pagalbos centru pries pradedami montavimq ir nejunkite jo prie elektros tinklo;
- Sugedes Produktas gali sukelti trumpqjj jungimq, elektros smugj, gaisrq ir kitus pavojus;
- Patikrinkite, ar pakuotëje yra priedu ar papildomu medziagu (mašeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
- Netinkamas jrengimas gali sukelti zaq ar suzalojimus zmonems, gyvūnams ar daiktams. Gamintojas neatsako uz tokiq zaq ar suzalojimus;
- Saugus naudojimas garantuojamas tik其所 atveju, jei jrengimas buvo atliktas teisingai pagal sias instrukcijas. Netinkamo jrengimo atveju atsakomybè tenka montuotojui;
Diegiant prietaisas neturi buti prijungtas prie elektros tinklo; - Rekomenduojama montuojanmuveti apsaugines pirstines, kad butu isvengta pjuvi;
- Netinkamos instalaciños, prietaiso klastojimo ar netinkamo prijungimo atveju Produkto garantija netenka galios;
- Isitikinkite, kad po jmontavimo produkto maitinimo laidas nebūtu prieinamas;
- Sumontavirus kabelis neturi liestis su judančiomis virtuves componentu dalimis (pvz., stalciumi) ir neturi buti veikiamas mechaniniu jègu;
- Pristatydamas gaminj galutiniam vartojui, technikas turi jsitikinti, kadjis buvo tinkamai jdiegtas;
- Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiskai sumontuotas. Priesingu atveju gali kilti elektros pavojus;
- Bukite atsargus transportuodami, gaminys yra sunkus;
- Pries pradédami montavimq, patikrinkite visus integruotos ertmès matmenis, palygindami juos su instrukcjomis šiame vadove. Atkreipkite démesj, kad galima sulyginti duris su kitais baldais, net jei jos yra aukstesnès nei valdymo skydelis;
Isitikinkite, kad montavimo vieta yra stabili ir tvirta;
- Užklijuokite apsauginé plevele iš montavimo rinkinio po stalviršiu ir ant aplinkiniu baldu. Ši plevele saugo baldus nuo dręgmès;
- Bukite atsargus atidarydami ir uzdarydami gaminj;
- Netinkamas montavimas gali sukelti gaminio apvirtimq;
Gaminys turi buti lygus, kad tinkamai veiktu, kitaip durys tinkamai neuzsidiarys, o karsti garai ieseis j isore.
Kur jrengti indaplove
2
Idiekite ir naudokite sj gaminj uždaroje, uždengtoje, sausoje ir gerai védinamoje aplinkoje;
- Nejrenkite gaminio atvirose vietose, kuriosejis buty veikiamas oro sqlygu;
- Sumontuokite gaminj netoli elektros lizdo;
- Naudokite gaminj tik tuo atveju, jeijis yra jmontuotas, kitaip kyla suzalojimo ir nudegimo pavojus;
Nedekite indaploves po kaitlente;
- Negalima jrengti gaminio šalia šilumos šaltiniu (radiatoriu, krosniu ir kt.);
Nedekite gaminio ant kilimu ar panasiu pavirsiu;
- Padékite gaminj ant švaraus, lygaus ir tvirto paviršiaus;

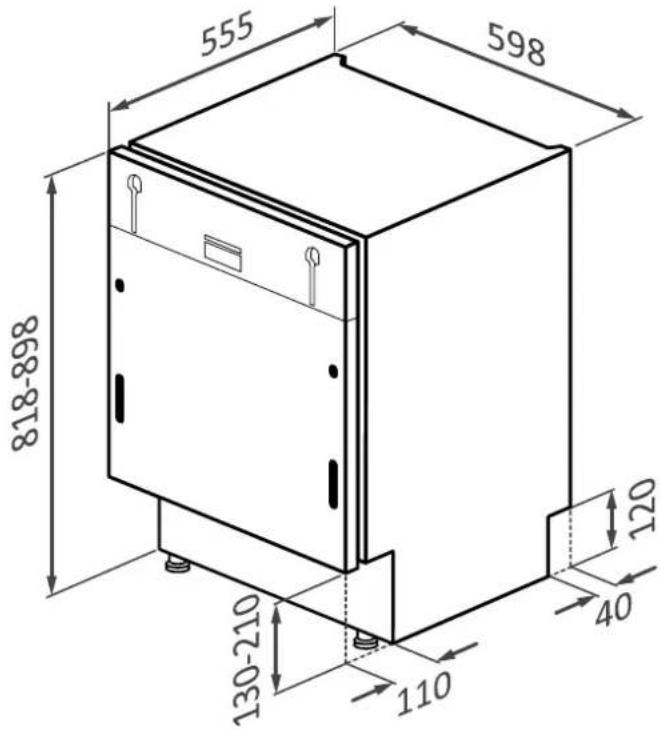

3 Indaplovès matmenys
Matmenys mm
Produkt priekinis aksonometrinis vaizdas
Priekinis Produkto aksonometrinis vaizdas su virtuves durelémis
A DEMESIO: jei virtuves skydas sveria daugiau nei 9 kg, kreipkites j technine pagalbq.
Matmenys mm

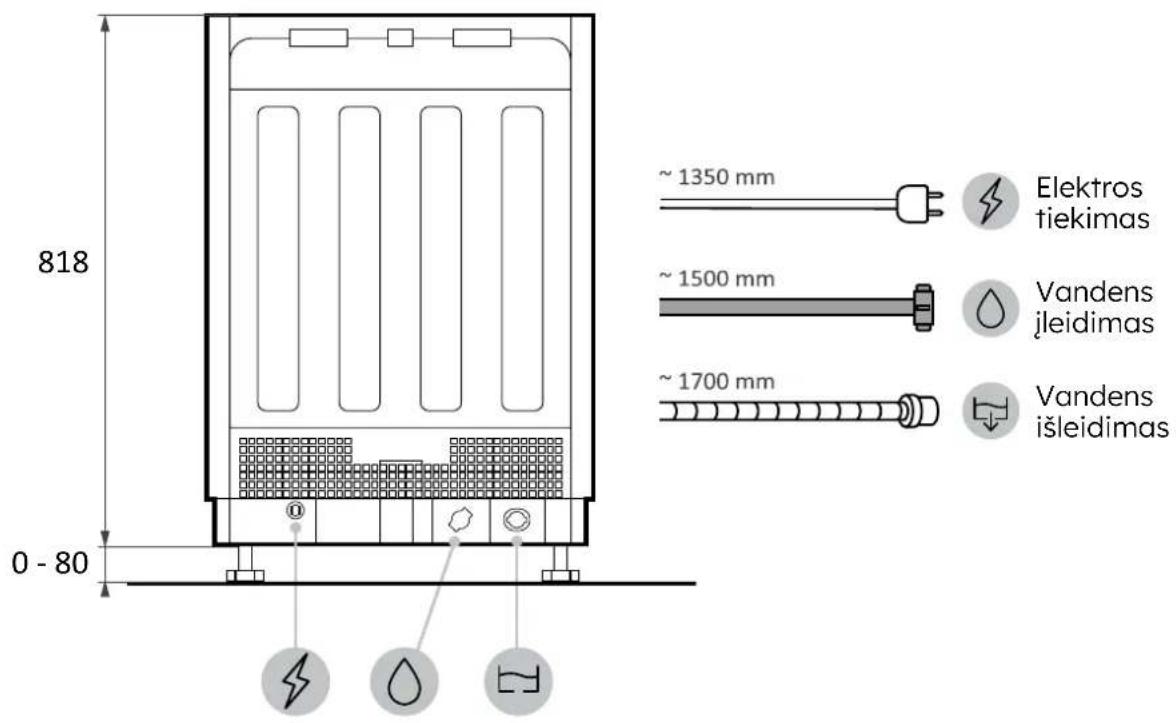

Vaizdas is galo
Šoninis vaizdas
4 Idiegimo vaizdo jrašasŽingsnis poŽingsni
Galite perziureti gaminio diegimo vaizdo jrasq nuskaitydami QR kodq.
Arba spustelej siq nuorodq link

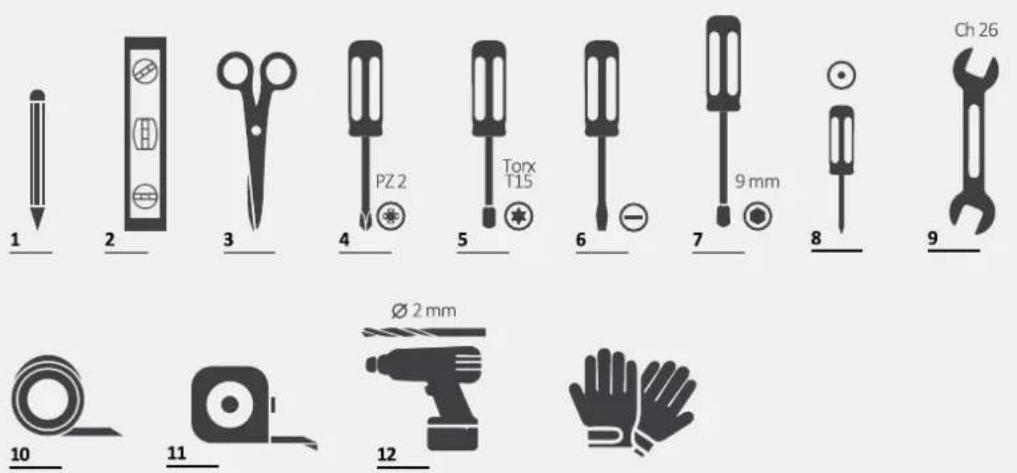

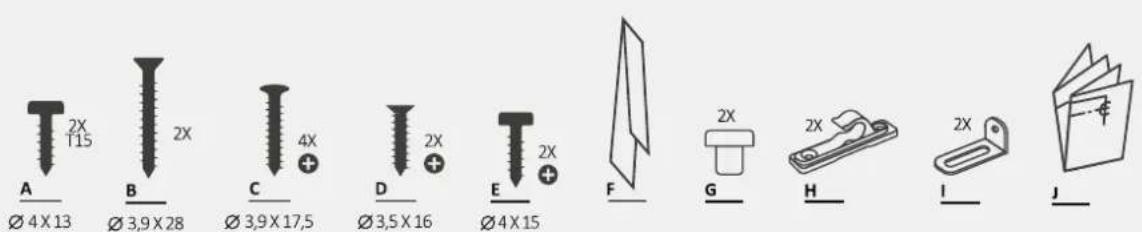

5 Irankiai diegimui
Reikalingi jrankiai
Irankiai, pateikiami su gaminiu
Matmenys mm
Aksonometrinis vaizdas
A
A DEMESIO: Minimalus niños aukstis yra 818 mm; siuo atveju atstumas tarp duru ir grindu turi buti tarp 10 ir 130 mm. Jei indaplove pakelta (maks. 898 mm), atstumas tarp dureliu ir grindu taip pat turi proportcingai padideti, iki(Maximumo nuo 90 iki 210 mm.
Garu juosteles montavimas7.1
Uzkliuokite juostq po stalvirsiu ir sonams salia esanciu spinteliu
1.
2.
3.
7.2 Aukšćio reguliavimas
Pakreipkite indaplove pakeldami galine dalj apie 10 cm
7.3 Galines kojos reguliavimas
Reguluokite galines kojelès aukstj is priekio, kaip nurodyta.

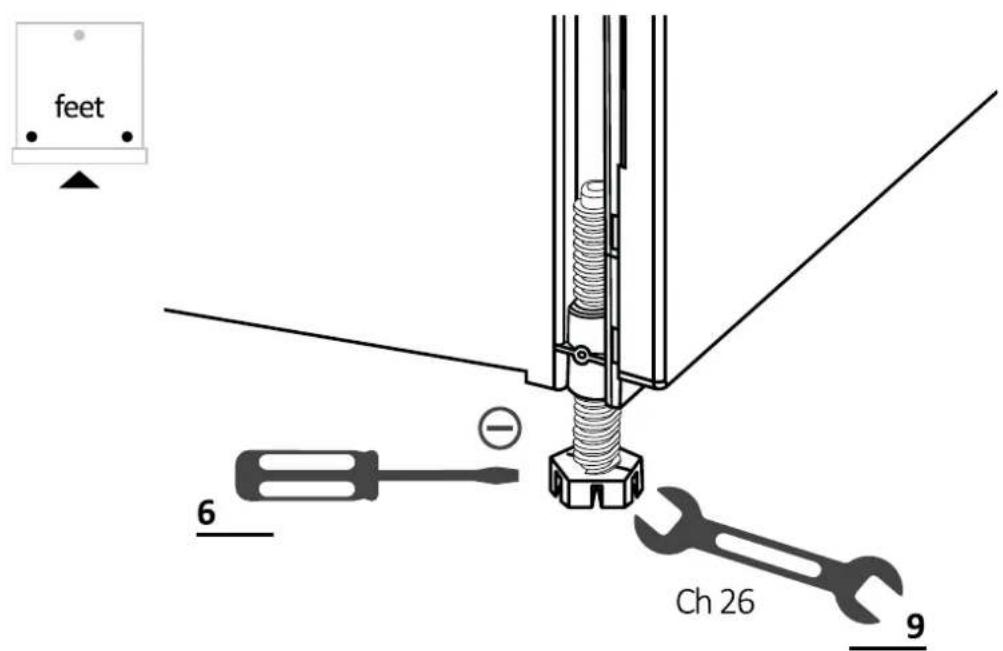

7.4 Priekiniu kojeliu aukšćio reguliavimas
Veikti tiesiogiai priekinsekojelèse.Jei reikia, siek tiek pakelkite indaplove.
7.5 Pasvirimo reguliavimas
Iśglyginkite indaplovę vertikalioje ir horizontalioje plokstumoje.
7.6 Idéjimas j jmontuojamq skyriu
Idekite indaplove j jmontuojamq skyriu ir patikrinkite matmenis bei nuokrypius.
Priekinićkoju tvirtinimas7.7
Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui begant neissilaikytu. Siq operacijg galima atlikti ir po virtuves paneles pritvirtinimo.
7 Indaplovès Irengimo nurodymai
7.8 Skydelio paruosimas
1.

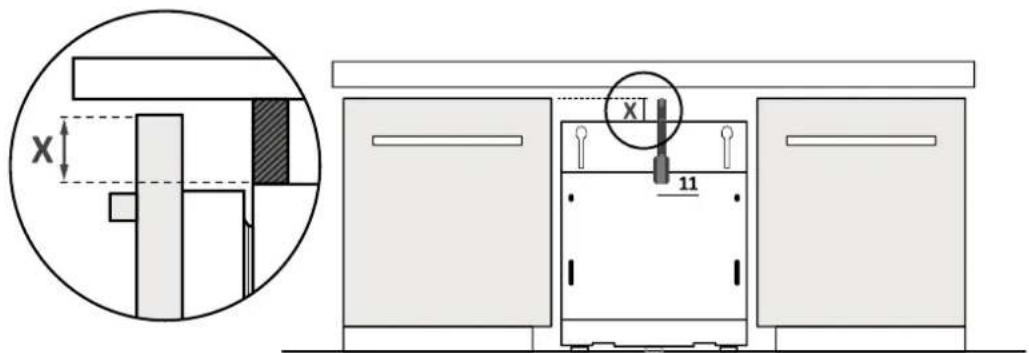

Ismatuokite atstumq tarp gretimu dureliu virsutinio krasto ir indaploves;
2.
Perkelkite matmenj ant virtuves skydelio ir pazymekite centrq.
3.
Užděkite grežimo šablonq ir vykdykite pateiktas instrukcijas;

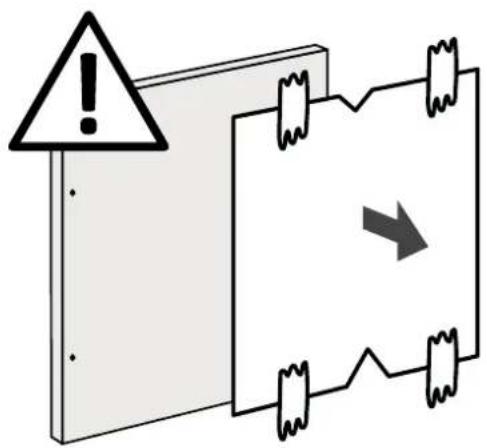

7.8 Skydelio paruosimas
4.
Nuimkite šablonq ir pritvirtinkite priedus.
A DEMESIO: Venkite, kad varztu galvutes išlstu uz galines skydelio puses montuojan rankenq.

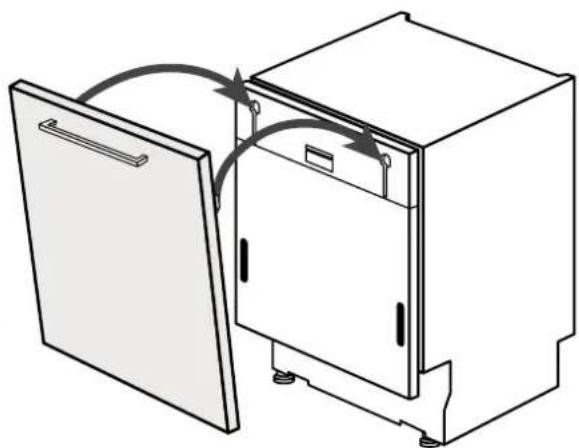

7.9 Skydelio montavimas
1.
Idekite virsutinius kaiscius j indaploves lizdus;
2.
Prikalte skydeli prie indaploves apatinés dalies;

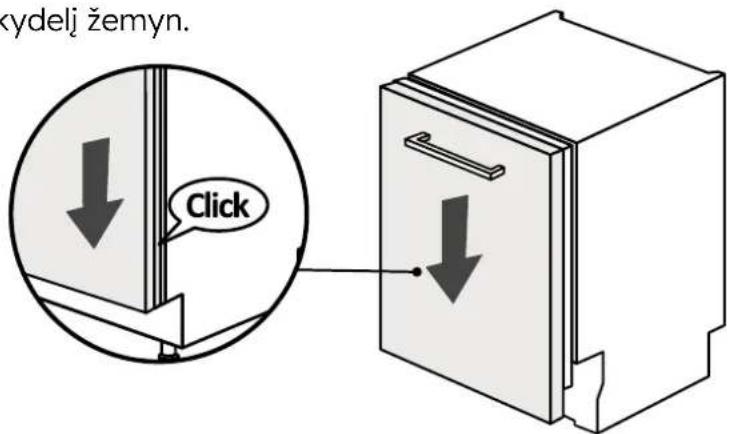

3.
Paspauskite skydelj zemyn.
A DEMESIO: Dabar prijunkite indaplove prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

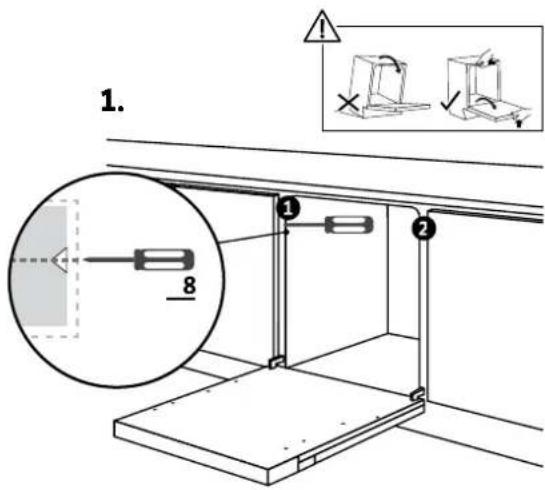

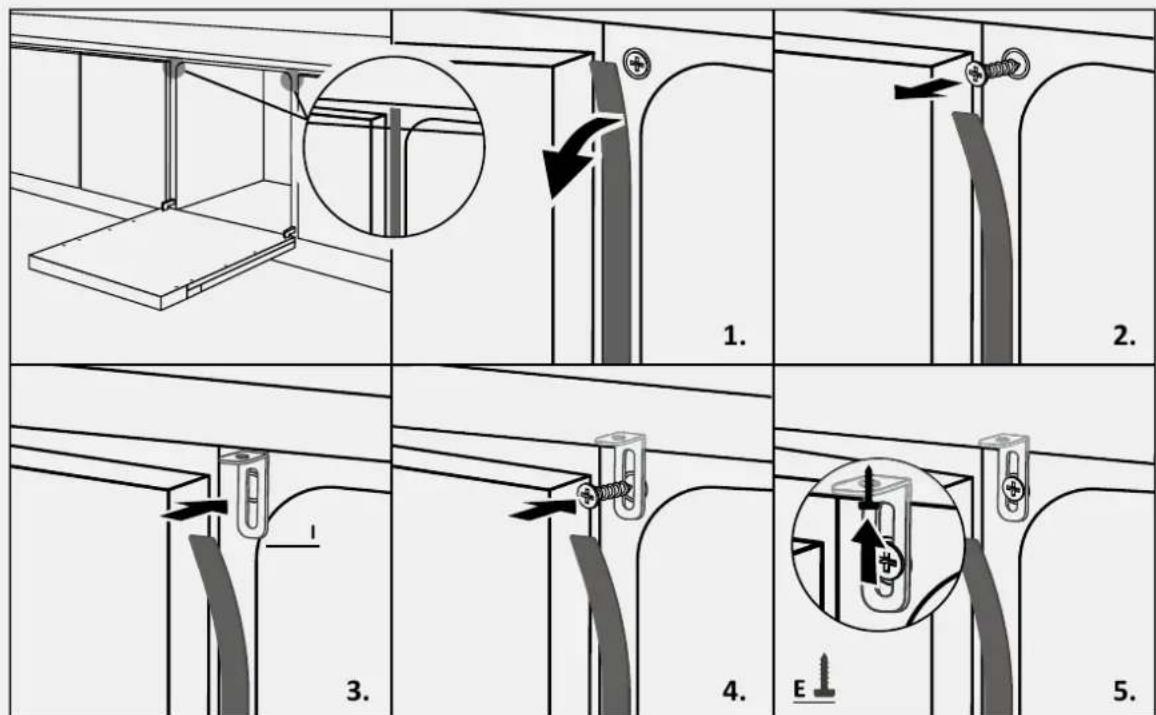

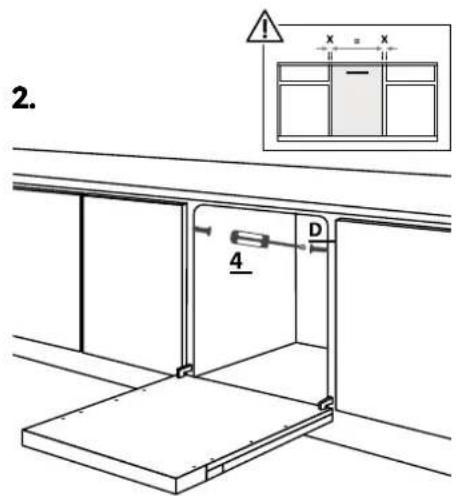

7.10 Mašinos tvirtinimas prie virtuves
Instrukcijos, kaip pritvirtinti indaplove prie gretimu spinteliu sono.
A ISPEJIMAS: Jei negalite pritvirtinti indaploves sonu, naudokite pridedamus laikiklius ir pritvirtinkite jq prie stalvirso; bukite atsargus, jei stalvirso medziaga nera medena.

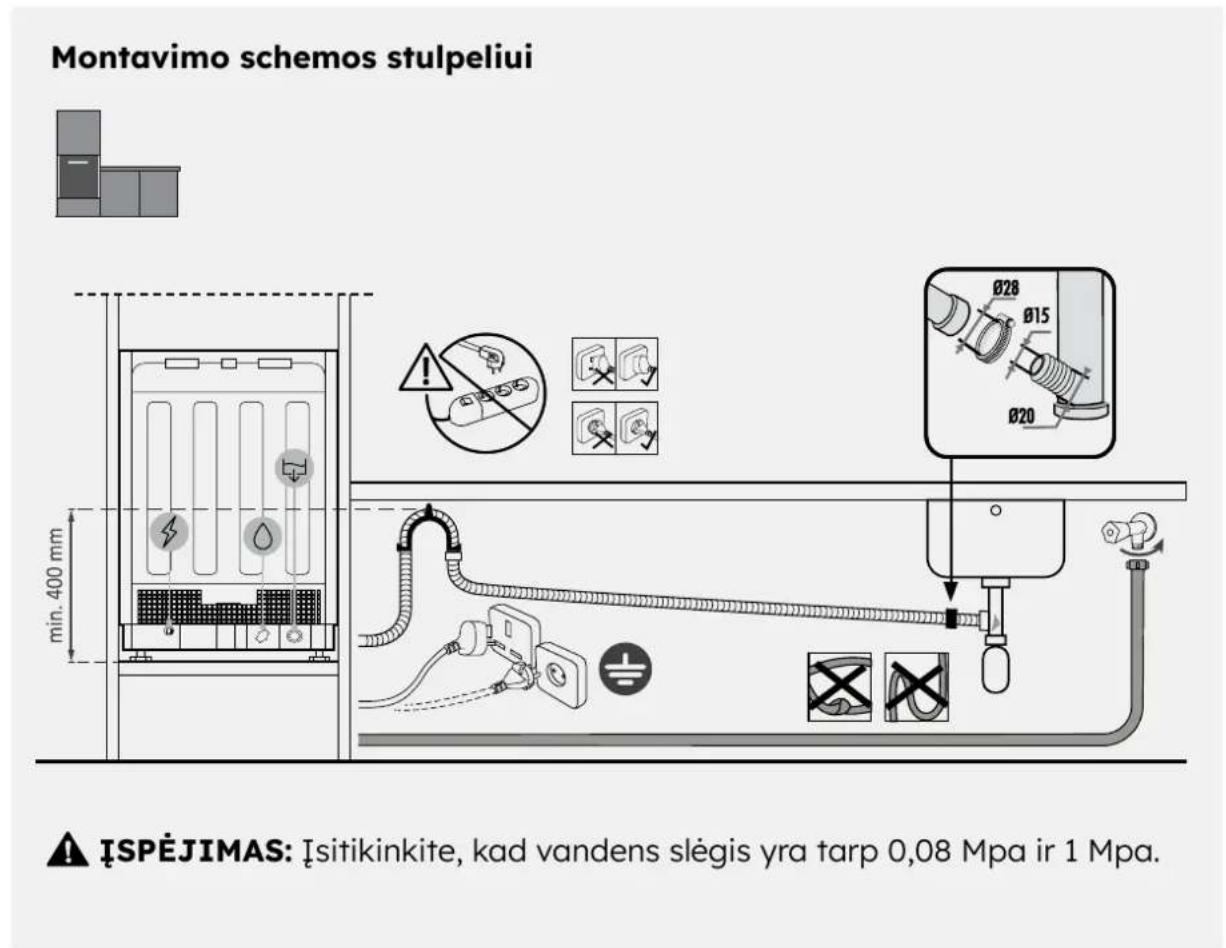

8.1 Jungimo schema
8.2 Saugos jtaisai
Visos indaploves turi apsaugq nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normq, automatiskai sustabdo vandens tiekimq ir/arba pašalina pertekliu.
Isshamesnés informacijos rasite Vartotojo vadove.
Pristatymas vartotojui
9
Idiegimo pabaigoje:
- Informuokite vartotojq apie pagrindines funkcjjas;
- Informuokite vartotojq apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
- Pristatykite vartojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidziai saugoti.
Idiegimo pabaigoje nuimkite apsaugine plevele, juostq ir visas kitas pakuotes bei isimkite pridedamus priedus is indaploves.
Pastaba: Tikroji Produkto išvaizda priklauso nuo pasirinkto modelio.
Indaplovès ismontavimas
10
- Atjunkite gaminj nuo elektros ir vandens tiekimo;
- Issukite tvirtinimo varžtus,
- Siek tiek pakelkite gaminj ir visiskai jj istraukite;
- Sis gaminys nepažeidžia baldu, kurie taip pat gali buti naudojami su nauju prietaisu.
Haier
TERETULEMAST
Ievietojiet augsejos tapas trauku mazgajamas masinas spraugas;
2.
Piestipriniet paneli pie trauku mazgajamas masinas apaksjjas dalas;
3.

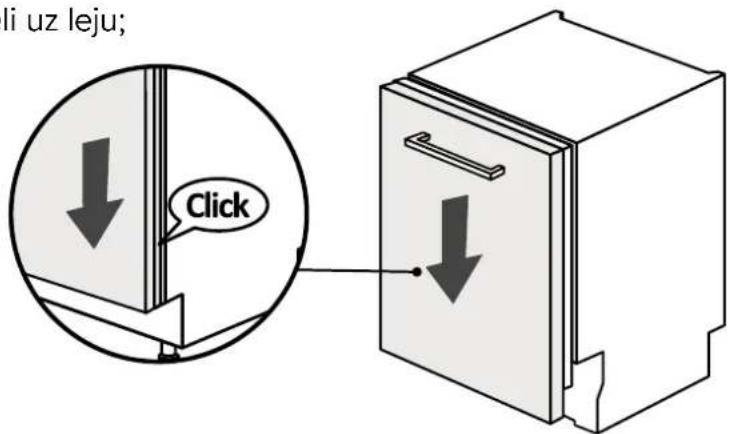

Spiediet paneli uz leju;
UZMANIBU: Piesledziet trauku mazgajamo masinu pie udens un elektroapgades tikla, ieverojot noradijumus 8 nodala.
7.10 Mašinas piestiprinăšana virtuvei
Noradijumi trauku mazgajamas masinas piestiprinasanai pie blakus esoso skapišu saniem.
A BRIDINAJUMS: Ja nevarat saniski piestiprinat trauku mazgajamo masinu, izmantojiet komplekta ieklautos kronsteinus un piestipriniet to pie virsmas; esiet piesardzigi, ja virsmas materiais nav koks.

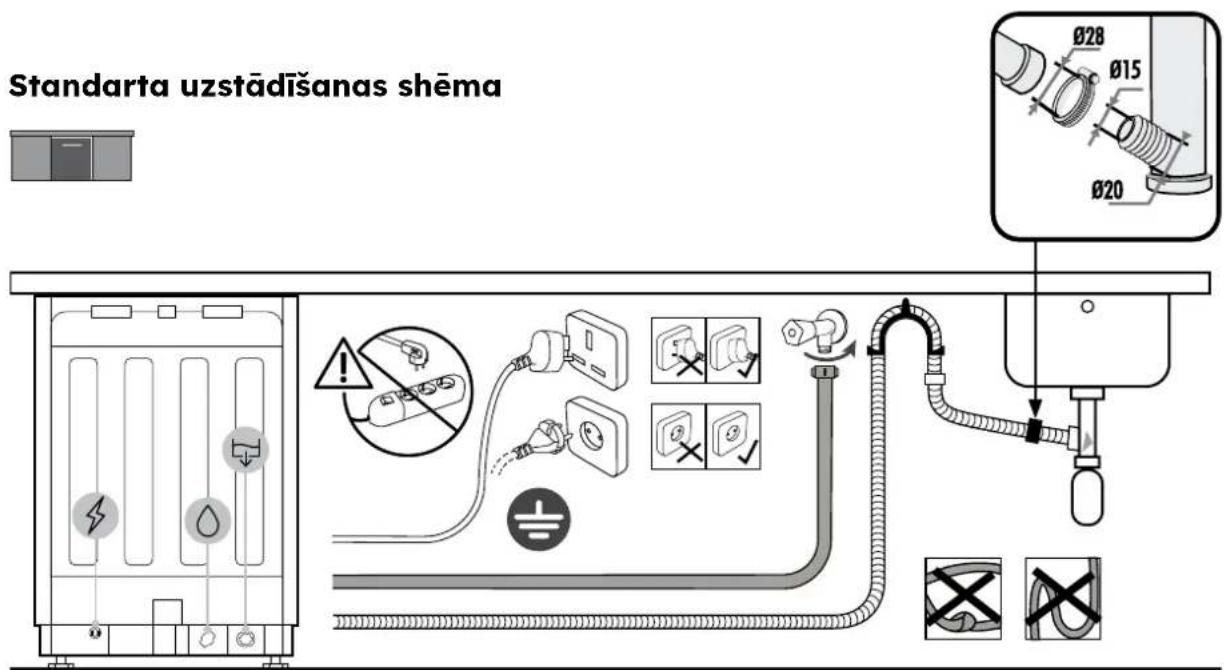

8.1 Savienojuma shema
Uzstadisanas shema kolonna
A BRIDINAJUMS: Pärliecinieties, ka udens spiediens ir starp 0,08 un 1 Mpa.
