XS 4B0M3SB-84 - Indaplovė HAIER - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Haier
Modelis	XS 4B0M3SB-84
Reguliuojamas aukštis	818-898 mm
Plotis	600 mm (apytiksliai)
Gylis	550 mm (apytiksliai)
Svoris	Apytiksliai 45 kg
Elektros maitinimas	220-240 V, 50 Hz
Reikalingas vandens slėgis	0,08-1 Mpa
Plovimo programos	Kelios programos (eko, intensyvi ir kt.)
Talpa	12 standartinių rinkinių
Garso lygis	44 dB (apytiksliai)
Saugumas	Apsaugos nuo perpildymo įtaisas
Montavimas	Įmontuojamas su virtuvės plokšte (maks. svoris 9 kg)
Pridedami priedai	Antigarinė juosta, laikikliai, varžtai, gręžimo šablonas
Minimalūs įmontavimo matmenys	Aukštis 818 mm, plotis 600 mm, gylis 550 mm
Pateikiama vartotojui	Informacija apie funkcijas ir saugumą pateikiama

Dažnai užduodami klausimai - XS 4B0M3SB-84 HAIER

Kaip sumontuoti antiginę juostą?

Užklijuokite juostą po darbo paviršiumi ir ant gretimų baldų šonų, kaip nurodyta 7.1 skyriuje.

Koks yra minimalus įmontavimo aukštis?

Minimalus įmontavimo aukštis yra 818 mm. Atstumas tarp durelių ir grindų turi būti nuo 10 iki 130 mm.

Kaip sureguliuoti kojelių aukštį?

Pakreipkite indaplovę, pakeldami galinę dalį apie 10 cm, tada sureguliuokite galinę kojytę iš priekio. Tada tiesiogiai sureguliuokite priekines kojytes.

Ar galiu montuoti indaplovę po kaitlente?

Ne, nemontuokite jos po kaitlente ir šalia šilumos šaltinių, laikydamiesi saugos instrukcijų.

Kaip prijungti vandens tiekimą ir elektrą?

Vadovaukitės 8.1 skyriaus prijungimo schema. Įsitikinkite, kad vandens slėgis yra nuo 0,08 iki 1 Mpa. Maitinimo laidas po įmontavimo neturi būti pasiekiamas.

Ką daryti, jei durelės neužsidaro tinkamai?

Patikrinkite, ar indaplovė yra išlygiuota. Neteisingas nuolydžio reguliavimas gali neleisti durelėms tinkamai užsidaryti.

Kokį virtuvės plokštės tipą galiu naudoti?

Plokštė turi sverti maksimaliai 9 kg. Laikykitės paruošimo ir montavimo instrukcijų vadove.

Kaip išmontuoti indaplovę prireikus?

Atjunkite prietaisą nuo elektros ir vandens tinklų, atsukite tvirtinimo varžtus, šiek tiek pakelkite ir ištraukite.

Kur ideali vieta montuoti indaplovę?

Uždaroje, sausoje, gerai vėdinamoje aplinkoje, šalia elektros lizdo. Nemontuokite jos ant kilimų ar lauke.

Ką daryti, jei išsilieja vanduo?

Indaplovė turi apsaugos nuo perpildymo įtaisą, kuris automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

NAUDOJIMO INSTRUKCIJA XS 4B0M3SB-84 HAIER

Ši montavimo instrukcija skirta virtuvių gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš tęsdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų, ir kilus abejonių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be įspėjimo.

Turinys

1 Saugumo įspėjimai dėl įdiegimo p.2-3 2 Kur įrengti indaplovę p.3 3 Indaplovės matmenys p.4-5 4 Įdiegimo vaizdo įrašas žingsnis po žingsnio p.6 5 Įrankiai diegimui p.6 6 Įmontavimo matmenys p.7 7 Indaplovės įrengimo nurodymai p.8-15 7.1 Garų juostelės montavimas 7.2 Aukščio reguliavimas 7.3 Galinės kojos reguliavimas 7.4 Priekinių kojelių aukščio reguliavimas 7.5 Pasvirimo reguliavimas 7.6 Įdėjimas į integruotą skyrių 7.7 Priekinių kojų tvirtinimas 7.8 Skydelio paruošimas 7.9 Skydelio montavimas 7.10 Mašinos tvirtinimas prie virtuvės 8 Jungtis prie vandens ir elektros tinklo p.16-17 8.1 Jungimo schema 8.2 Saugos įtaisai 9 Pristatymas vartotojui p.17 10 Indaplovės išmontavimas p.17

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų;
• Jei reikia gamintojo pagalbos norint pašalinti dėl neteisingo įrengimo kilusias problemas, tokia pagalba neįtraukiama į garantiją;
• Pašalinkite pakuotės medžiagas prieš įjungdami prietaisą;
• Išpakavę produktą, įsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo;
• Sugedęs produktas gali sukelti trumpąjį jungimą, elektros smūgį, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas įrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei įrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo įrengimo atveju atsakomybė tenka montuotojui; Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuojant mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instaliacijos, prietaiso klastojimo ar netinkamo prijungimo atveju produkto garantija netenka galios;
• Isitikinkite, kad po įmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminį galutiniam vartotojui, technikas turi įsitikinti, kad jis buvo tinkamai įdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus;
• Būkite atsargūs transportuodami, gaminys yra sunkus;
• Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis;

Įsitikinkite, kad montavimo vieta yra stabili ir tvirta; - Užklijuokite apsauginę plėvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plėvelė saugo baldus nuo drėgmės; - Būkite atsargūs atidarydami ir uždarydami gaminį; - Netinkamas montavimas gali sukelti gaminio apvirtimą; Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur įrengti indaplovę

2

Įdiekite ir naudokite šį gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje; - Neįrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų; - Sumontuokite gaminį netoli elektros lizdo; - Naudokite gaminį tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus; Nedėkite indaplovės po kaitlente; - Negalima įrengti gaminio šalia šilumos šaltinių (radiatoriu, krosnių ir kt.); Nedėkite gaminio ant kilimų ar panašių paviršių; - Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

3 Indaplovės matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

A DĖMESIO: jei virtuvės skydas sveria daugiau nei 9 kg, kreipkitės į techninę pagalbą.

Matmenys mm

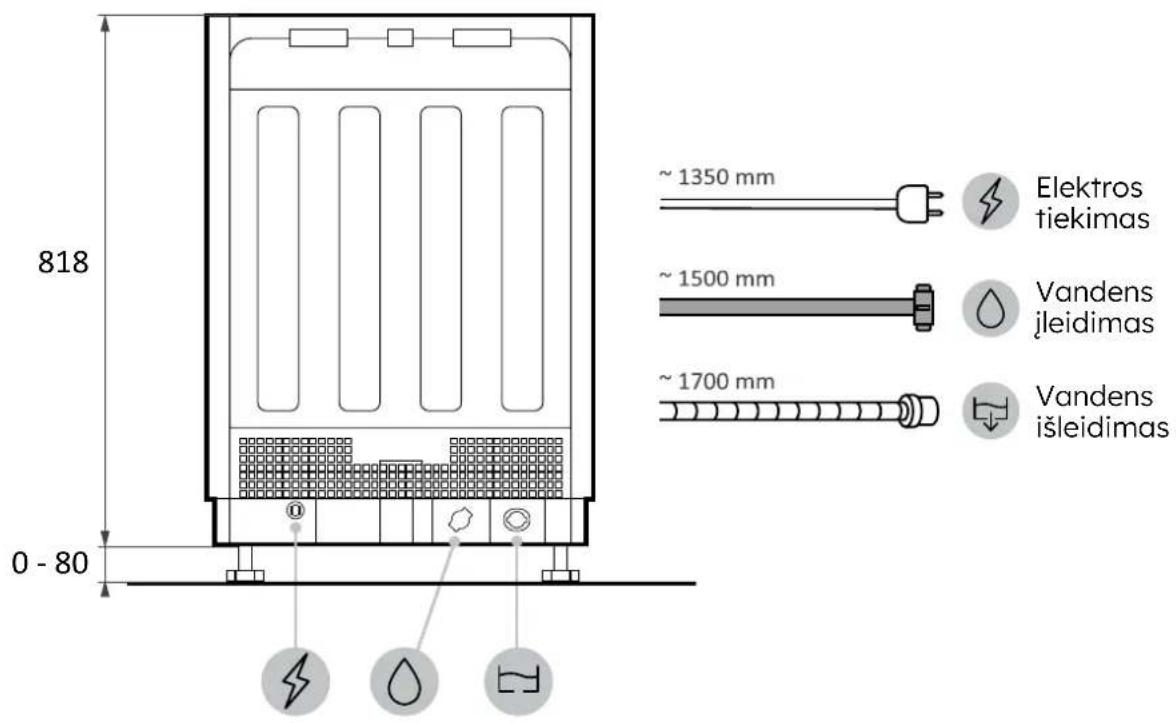

Vaizdas iš galo

Šoninis vaizdas

4 Įdiegimo vaizdo įrašas žingsnis po žingsnio

Galite peržiūrėti gaminio diegimo vaizdo įrašą nuskaitydami QR kodą.

Arba spustelėkite šią nuorodą

5 Įrankiai diegimui

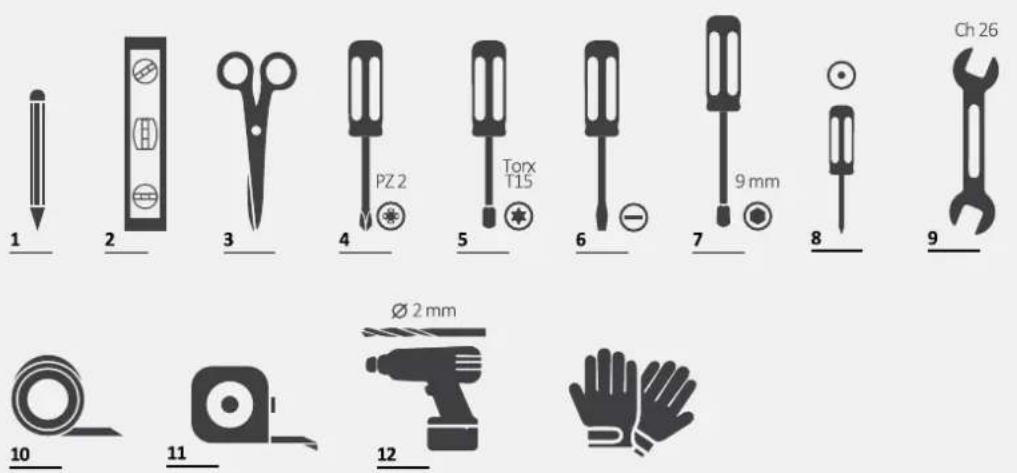

Reikalingi įrankiai

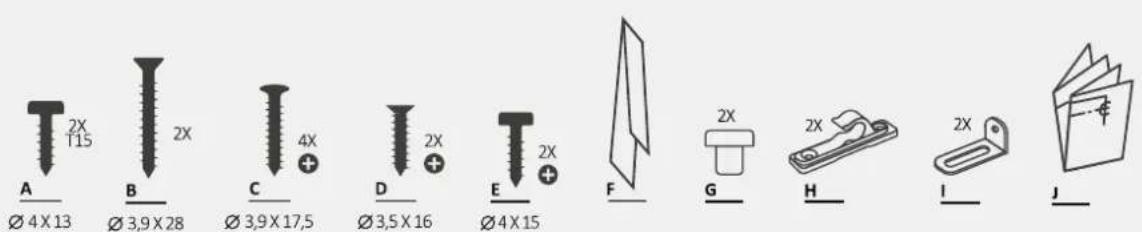

Įrankiai, pateikiami su gaminiu

Matmenys mm

Aksonometrinis vaizdas

A

A DĖMESIO: Minimalus nišos aukštis yra 818 mm; šiuo atveju atstumas tarp durų ir grindų turi būti tarp 10 ir 130 mm. Jei indaplovė pakelta (maks. 898 mm), atstumas tarp durelių ir grindų taip pat turi proporcingai padidėti, iki (maksimumo) nuo 90 iki 210 mm.

Garu juostelės montavimas 7.1

Užkliuokite juostą po stalviršiu ir šonams šalia esančių spintelių

1.

2.

3.

7.2 Aukščio reguliavimas

Pakreipkite indaplovę pakeldami galinę dalį apie 10 cm.

7.3 Galinės kojos reguliavimas

Reguliuokite galines kojeles iš priekio, kaip nurodyta.

7.4 Priekinių kojelių aukščio reguliavimas

Veikti tiesiogiai priekinėse kojelėse. Jei reikia, šiek tiek pakelkite indaplovę.

7.5 Pasvirimo reguliavimas

Išlyginkite indaplovę vertikalioje ir horizontalioje plokštumoje.

7.6 Įdėjimas į įmontuojamą skyrių

Įdėkite indaplovę į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.7 Priekinių kojų tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui bėgant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovės įrengimo nurodymai

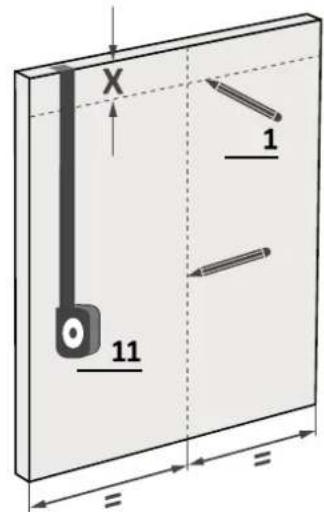

7.8 Skydelio paruošimas

1.

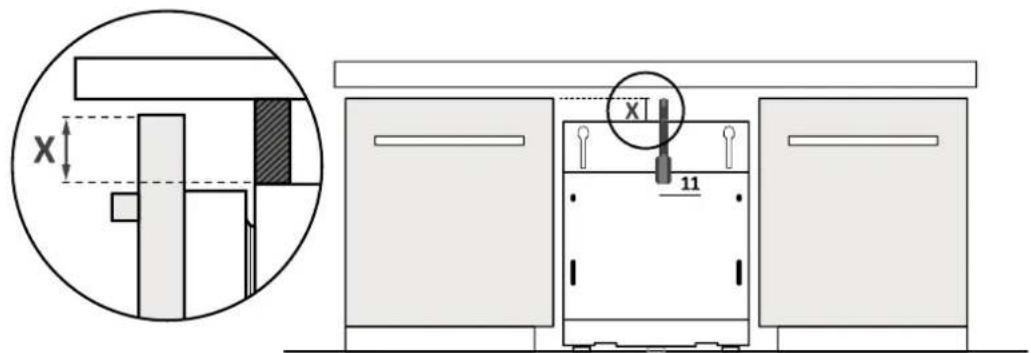

Išmatuokite atstumą tarp gretimų durelių viršutinio krašto ir indaplovės;

2.

Perkelkite matmenį ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šabloną ir vykdykite pateiktas instrukcijas;

7.8 Skydelio paruošimas

4.

Nuimkite šabloną ir pritvirtinkite priedus.

A DĖMESIO: Venkite, kad varžtų galvutės išlįstų už galinės skydelio pusės montuojant rankeną.

7.9 Skydelio montavimas

1.

Įdėkite viršutinius kaiščius į indaplovės lizdus;

2.

Prikalte skydelį prie indaplovės apatinės dalies;

3.

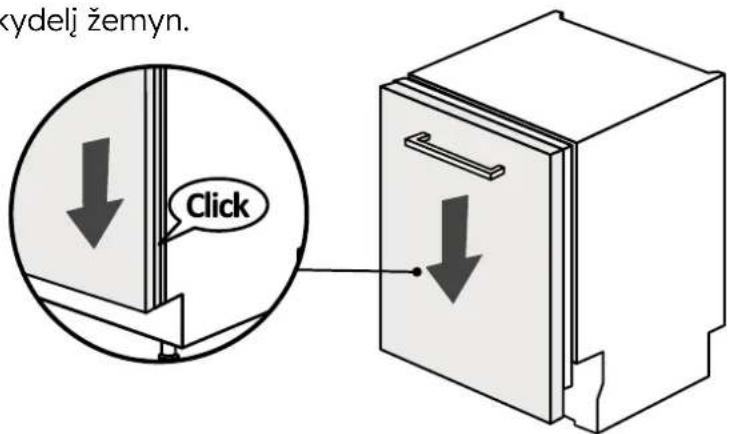

Paspauskite skydelį žemyn.

A DĖMESIO: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

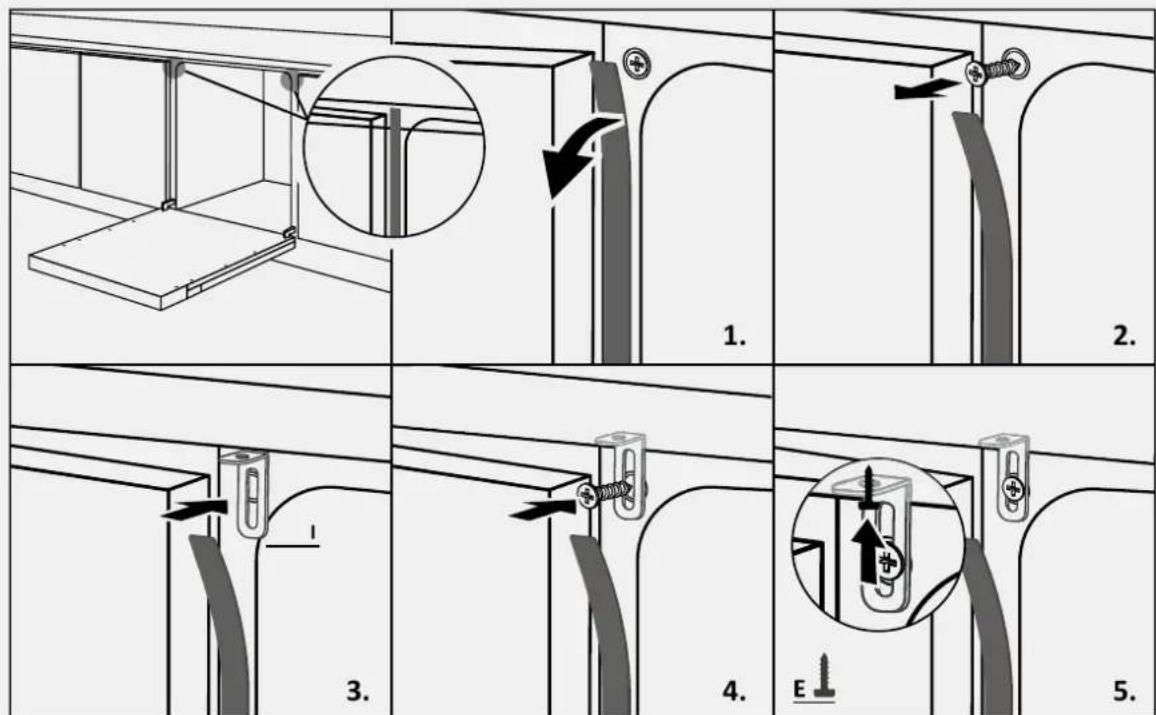

7.10 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

A ĮSPĖJIMAS: Jei negalite pritvirtinti indaplovės šonu, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

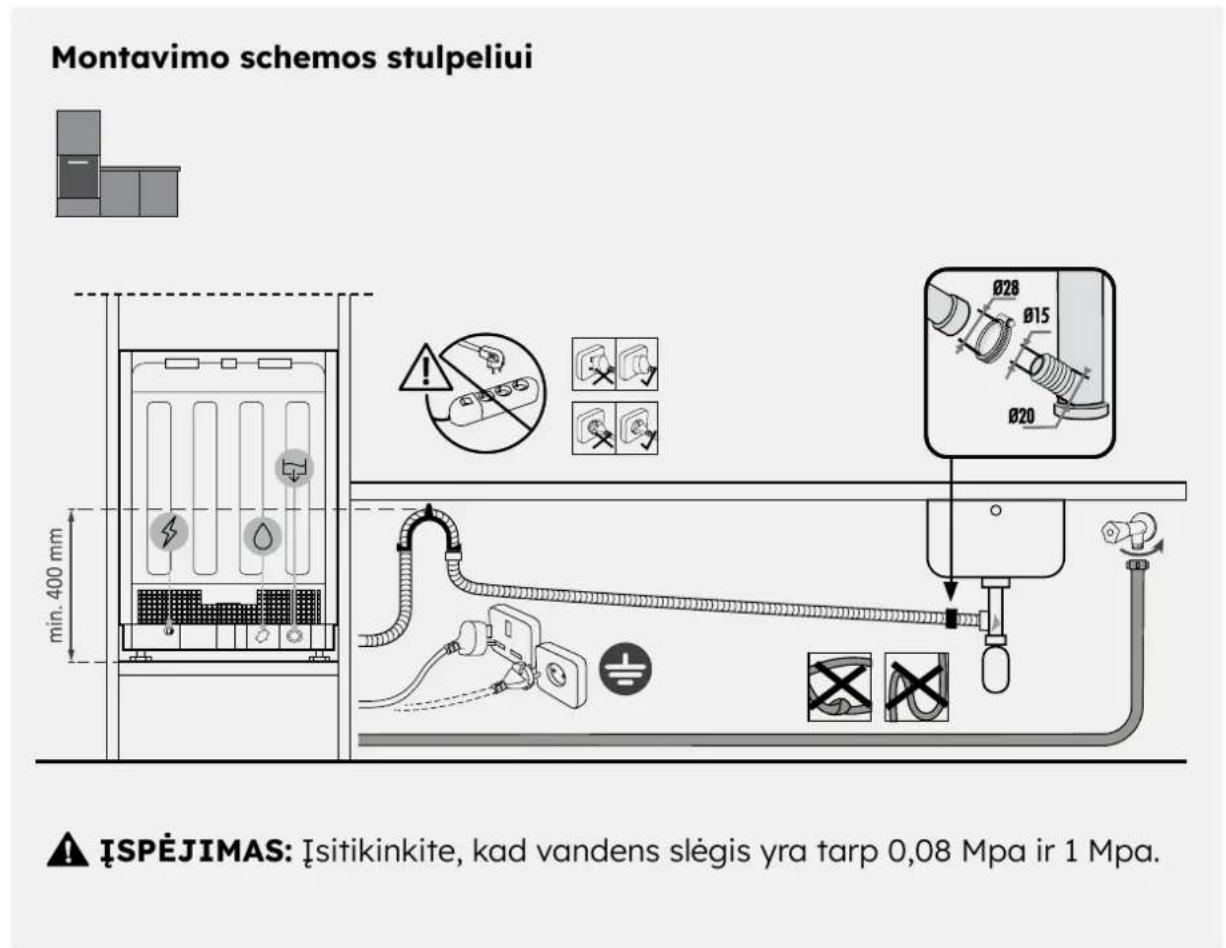

8.1 Jungimo schema

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui

9

Įdiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Įdiegimo pabaigoje nuimkite apsauginę plėvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gaminį nuo elektros ir vandens tiekimo;
• Išsukite tvirtinimo varžtus,
• Šiek tiek pakelkite gaminį ir visiškai jį ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.

Haier

Įstatykite aukščio kojeles į tarpus tarp mašinos ir spintos;

2.

Piestipriniet paneli pie trauku mazgājamās mašīnas apakšējās daļas;

3.

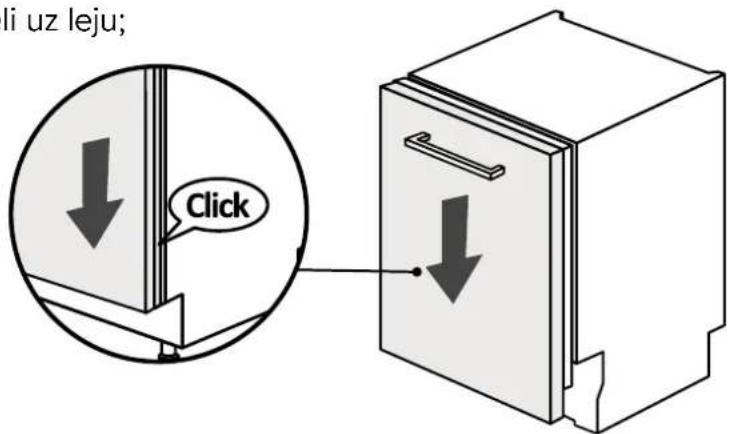

Spiediet paneli uz leju;

UZMANĪBU: Pieslēdziet trauku mazgājamo mašīnu pie ūdens un elektroapgādes tīkla, ievērojot norādījumus 8. nodaļā.

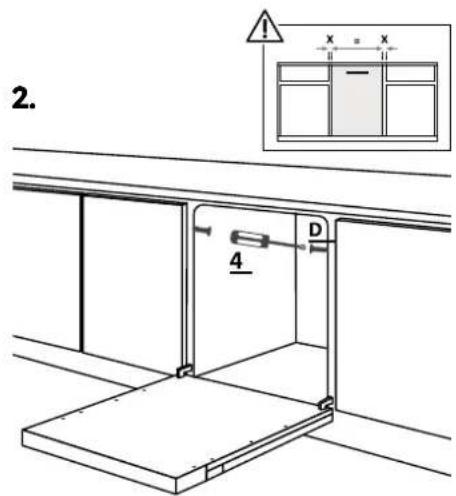

7.10 Mašīnas piestiprināšana virtuvei

Norādījumi trauku mazgājamās mašīnas piestiprināšanai pie blakus esošo skapīšu sāniem.

A BRĪDINĀJUMS: Ja nevarat sāniski piestiprināt trauku mazgājamo mašīnu, izmantojiet komplektā iekļautos kronšteinus un piestipriniet to pie virsmas; esiet piesardzīgi, ja virsmas materiāls nav koks.

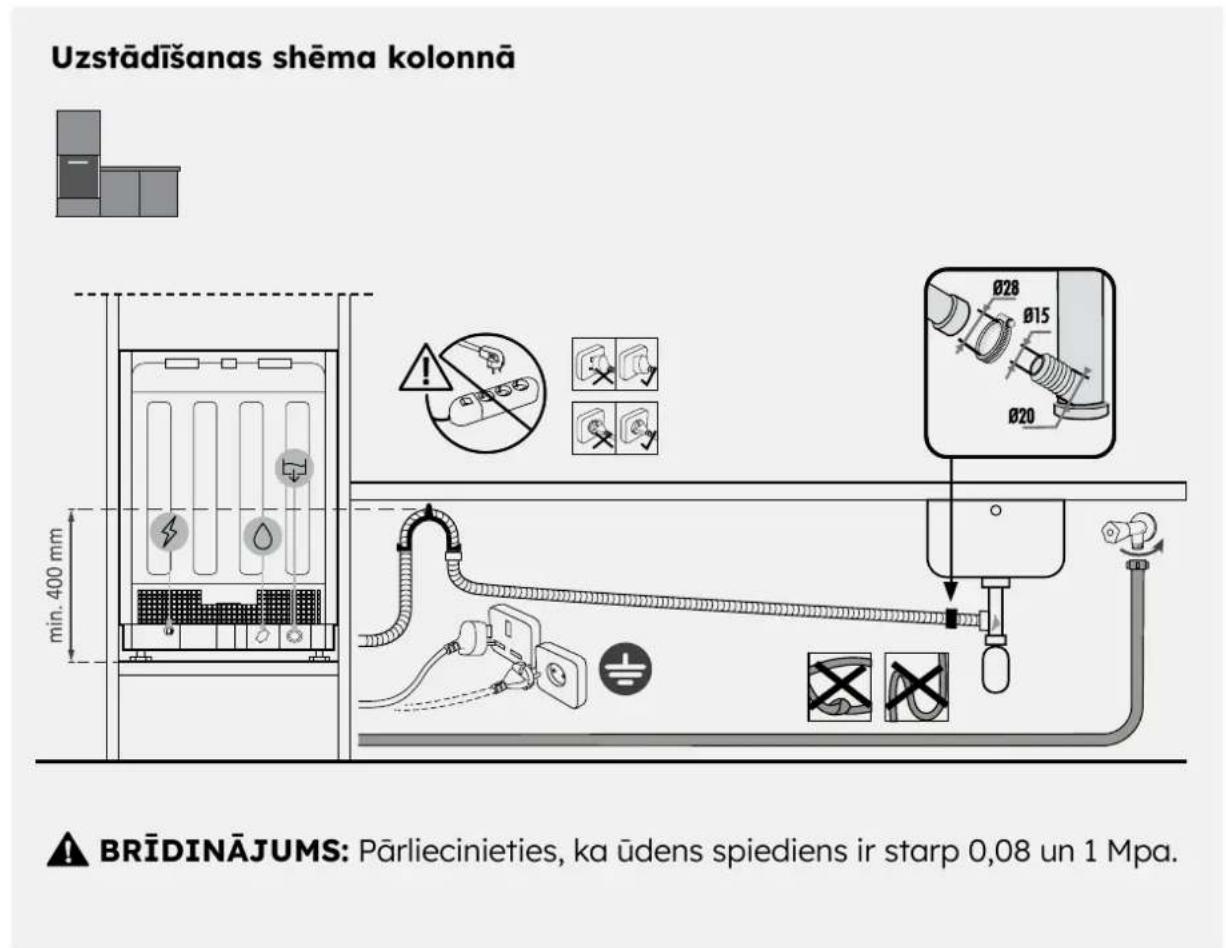

8.1 Savienojuma shēma
