XS 4B0M3SB-84 - Nõudepesumasin HAIER - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatud nõudepesumasin
Bränd	Haier
Mudel	XS 4B0M3SB-84
Reguleeritav kõrgus	818 kuni 898 mm
Laius	600 mm (hinnanguline)
Sügavus	550 mm (hinnanguline)
Kaal	Umbes 45 kg
Toiteallikas	220-240 V, 50 Hz
Nõutav veesurve	0,08 kuni 1 MPa
Pesuprogrammid	Mitu programmi (öko, intensiivne jne)
Mahutavus	12 standardset söögiriista komplekti
Müra tase	Umbes 44 dB (hinnanguline)
Ohutus	Ülevooluvastane seade
Paigaldus	Sisseehitatud köögipaneeliga (max kaal 9 kg)
Kaasasolevad tarvikud	Auru vastane lint, toed, kruvid, puurimismall
Minimaalsed sissepääsu mõõtmed	Kõrgus 818 mm, laius 600 mm, sügavus 550 mm
Kasutajale üleandmine	Teave funktsioonide ja ohutuse kohta edastatakse

Korduma kippuvad küsimused - XS 4B0M3SB-84 HAIER

Kuidas paigaldada auru vastane lint?

Kandke lint tööpinna alla ja külgnevate mööbliesemete külgedele, nagu on näidatud juhendi punktis 7.1.

Mis on minimaalne sissepääsu kõrgus?

Minimaalne sissepääsu kõrgus on 818 mm. Kaugus ukse ja põranda vahel peab olema 10 kuni 130 mm.

Kuidas reguleerida jalgade kõrgust?

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm, seejärel reguleerige peatatud jalg eestpoolt. Seejärel reguleerige esijalgu otse.

Kas ma saan paigaldada nõudepesumasina pliidi alla?

Ei, ärge paigaldage seda pliidi alla ega soojusallikate lähedusse, vastavalt ohutusjuhistele.

Kuidas ühendada veevarustus ja elekter?

Järgige jaotise 8.1 ühendusskeemi. Veenduge, et veesurve on vahemikus 0,08 kuni 1 MPa. Toitekaabel ei tohi pärast sissepääsu olla ligipääsetav.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige, kas nõudepesumasin on loodis. Vale kalde reguleerimine võib takistada ukse korralikku sulgumist.

Millist köögipaneeli saan kasutada?

Paneel peab kaaluma maksimaalselt 9 kg. Järgige juhendis olevaid ettevalmistus- ja paigaldusjuhiseid.

Kuidas nõudepesumasinat vajadusel lahti võtta?

Ühendage seade elektri- ja hüdrovõrgust lahti, keerake kinnituskruvid lahti, tõstke veidi ja eemaldage see.

Kuhu paigaldada nõudepesumasin ideaalselt?

Suletud, kuivas, hästi ventileeritud keskkonnas, elektripistiku läheduses. Ärge paigaldage seda vaipadele ega õue.

Mida teha vee ülevoolu korral?

Nõudepesumasin on varustatud ülevooluvastase ohutusseadmega, mis peatab automaatselt veevarustuse ja/või juhib liigse vee ära.

KASUTUSJUHEND XS 4B0M3SB-84 HAIER

See paigaldusjuhend on mõeldud köögitootjatele, kes need tooted integreerivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks luge see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja säilita see tulevasteks viideteks. Enne paigaldamist märgi üles seerianumber, kuna see võib osutuda vajalikuks hoolduse korral. Kontrolli transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteeri enne kasutamist tehnikuga. Hoia kõik pakendamismaterjalid alati lastele kättesaamatus kohas.

Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 Paigaldamise ohutusteated lk 2-3 2 Kuhu nõudepesumasin paigaldada lk 3 3 Nõudepesumasina mõõtmed lk 4-5 4 Paigaldusvideo samm-sammult lk 6 5 Paigaldustööriistad lk 6 6 Integreerimismõõtmed lk 7 7 Nõudepesumasina paigaldusjuhised lk 8-15

7.1 Aururiba paigaldamine 7.2 Kõrguse reguleerimine 7.3 Tagumise jala reguleerimine 7.4 Eesjalgade kõrguse reguleerimine 7.5 Kaldenurga reguleerimine 7.6 Paigaldamine sisseehitatud sektsiooni 7.7 Esijalgade kinnitamine 7.8 Paneeli ettevalmistamine 7.9 Paneeli paigaldamine 7.10 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivõrku lk 16-17

8.1 Ühendusskeem 8.2 Ohutusseadmed

9 Kasutajale üleandmine lk 17 10 Nõudepesumasina lahtivõtmine lk 17

• Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid;
• Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla;
• Eemaldage pakendimaterjal enne seadme kasutamist;
• Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku; rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte.
• Kontrollige, kas pakend sisaldab varuosi või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need; vale paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest;
• Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja;
• Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku;
• Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi. Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks. Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav.
• Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all. Toote lõppkasutajale üleandmisel peab tehnik veenduma, et see on õigesti paigaldatud.
• Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht.
• Olge transpordi ajal ettevaatlik, toode on raske.
• Enne paigaldamist kontrollige sisseehitatud sektsiooni mõõtmeid ja võrrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliesemetega, isegi kui see on juhtpaneelist kõrgem. Veenduge, et paigalduskoht on stabiilne ja kindel.
• Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile. See kile kaitseb mööblit niiskuse eest.
• Olge toote avamisel ja sulgemisel ettevaatlik.
• Ebaõige paigaldus võib põhjustada toote ümbermineku. Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks õigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeritavas keskkonnas.
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud.
• Paigaldage toode elektripistiku lähedale.
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu;
• Ärge paigaldage nõudepesumasinat pliidi alla;
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);
• Ärge asetage toodet vaipadele või sarnastele pindadele;
• Asetage toode puhtale, tasasele ja kindlale pinnale.

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates koos kogukapiga

ETTEVAATUST: kui kogupaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

Mõõtmed mm

Tagantvaade

Külgvaade

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides.

Või klõpsates järgmisel lingil

link

5 Paigaldustööriistad

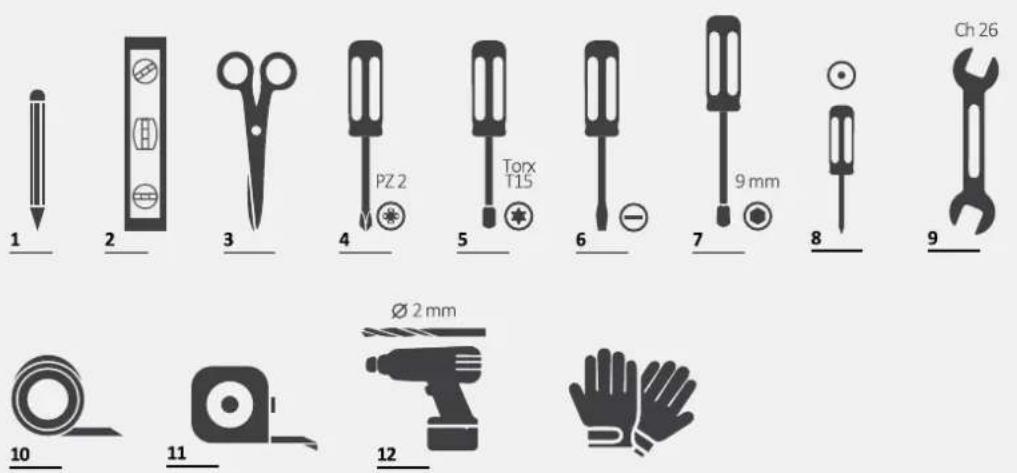

Vajalikud tööriistad

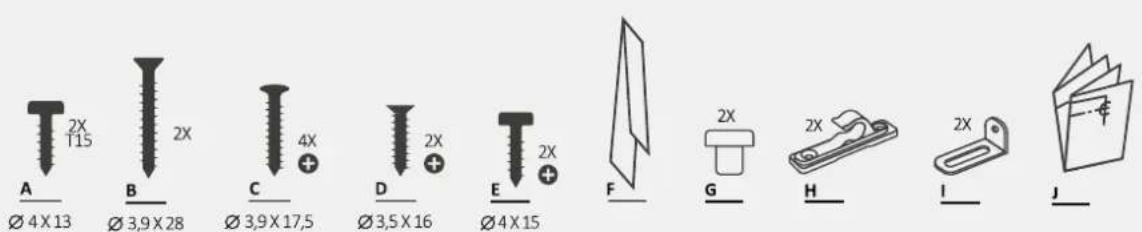

Tootega kaasas olevad tööriistad

Mõõtmed mm

Aksonomeetriline vaade

A

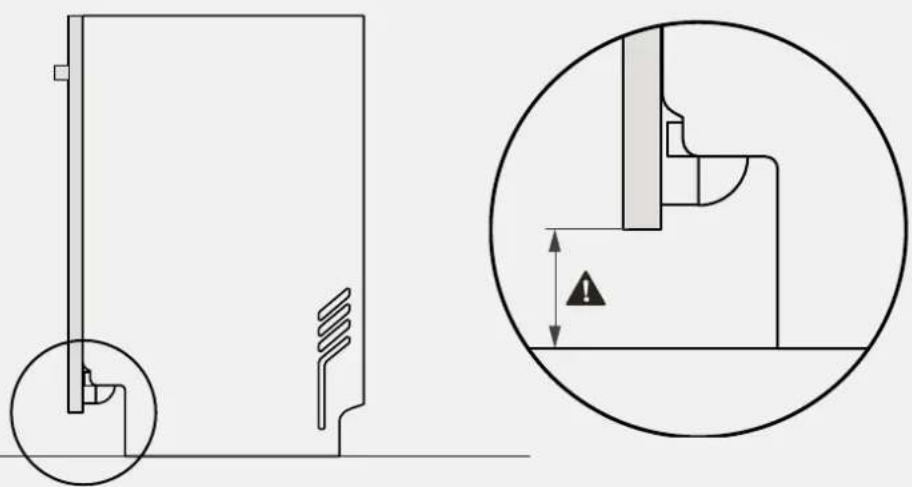

ETTEVAATUST: Minimaalne niši kõrgus on 818 mm; sellisel juhul peab ukse ja põranda vahe olema 10 kuni 130 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka ukse ja põranda vaheline kaugus proportsionaalselt suurenema, kuni maksimaalselt 90 kuni 210 mm.

Aururiba paigaldamine 7.1

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele.

1.

2.

3.

7.2 Kõrguse reguleerimine

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

7.3 Tagumise jala reguleerimine

Reguleerige tagumise jala kõrgust masina eestpoolt, nagu on näidatud.

7.4 Eesjalgade kõrguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

7.5 Kaldenurga reguleerimine

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

7.6 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeid.

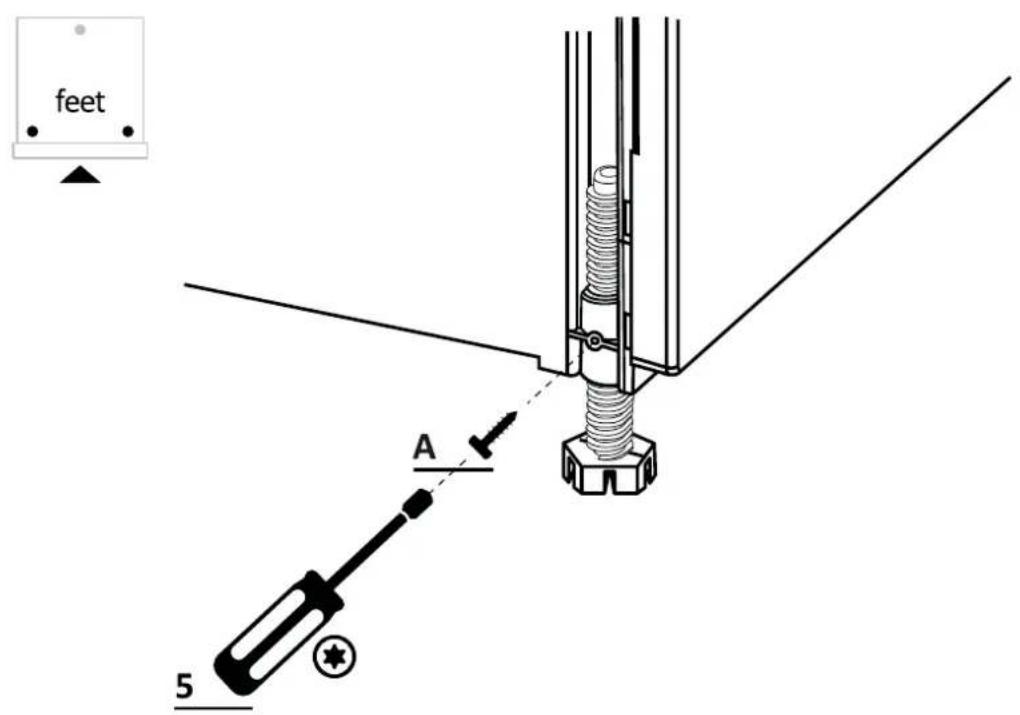

7.7 Esijalgade kinnitamine

Pärast kõigi mõõtude kontrollimist kinnitage esijalad lõplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

7.8 Paneeli ettevalmistamine

1.

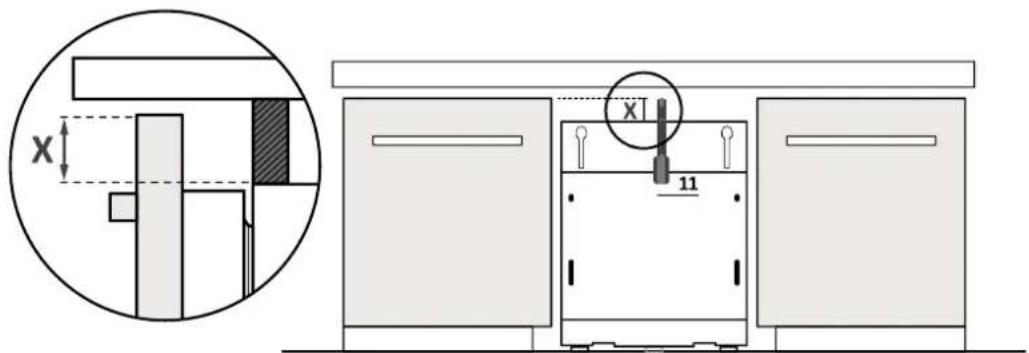

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

2.

Kandke mõõt üle köögipaneelile ja tähistage keskpunkt;

3.

Kandke puurimissabloon peale ja järgige antud juhiseid;

7.8 Paneeli ettevalmistamine

4.

Eemaldage mall ja kinnitage tarvikud.

TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7.9 Paneeli paigaldamine

1.

Sisestage ülemised tihvtid nõudepesumasina avadesse;

2.

Kinnitage paneel nõudepesumasina alumisele osale;

3.

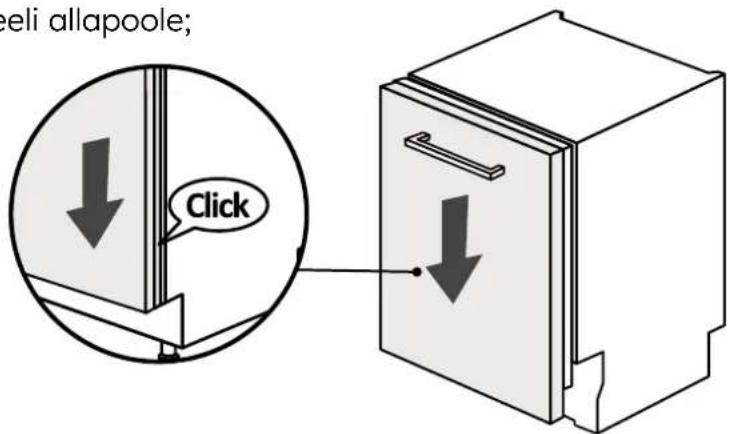

Vajutage paneeli allapoole;

TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

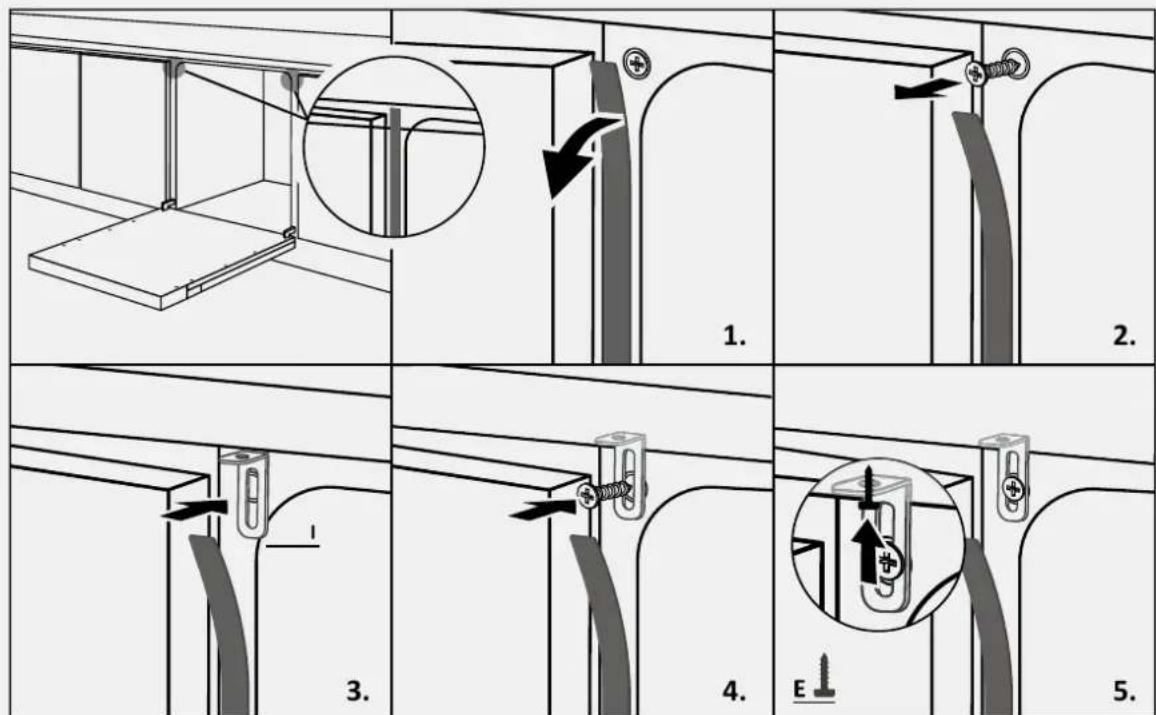

7.10 Masina kinnitamine kööki

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

HOIATUS: Kui te ei saa nõudepesumasinat külg-suunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

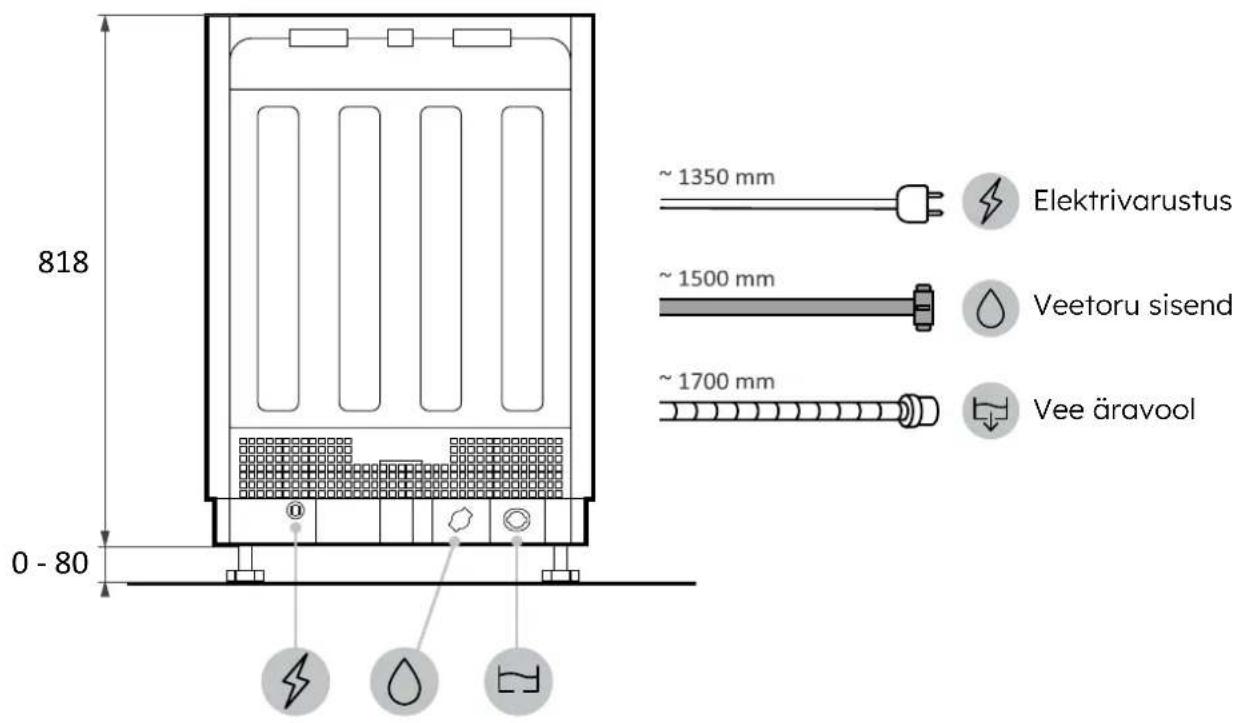

8.1 Ühendusskeem

Veerule paigaldamise skeem

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutuseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat kõigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise lõppedes eemaldage kaitsekile, teip ja kõik muud pakendamismaterjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

Märkus: Toote tegelik välimus sõltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

Lülitage toode välja elektri- ja veevarustusest; - Keerake lahti kinnituskruvid; - Tõstke toodet veidi ja tõmmake see täielikult välja; - See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.

Haier

LAHTIVÕTMINE
