KASUTUSJUHEND XS6B0S3SB-08 HAIER

See paigaldusjuhend on möeldud köögitootjatele, kes need tooted integree-rivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks loe see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja säilita tulevasteks viideteks. Enne paigaldamist märgi ülesse seerianumber, kuna see vöib osutuda vajalikuks hoolduse korral. Kontrolli transpordi käigus tekkinud kahjustusi ja kaht-luse korral konsulteeri enne kasutamist tehnikuga. Hoia köik pakendamisma-terjalid alati lastele kättesaamatus kohas.

i Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 Paigaldamise ohutusteated p.2-3
2 Kuhu nõudepesumasin paigaldada p.3
3 Nõudepesumasina mõõtmed p.4-5
4 Paigaldusvideo samm-sammult p.6
5 Paigaldustööriistad p.6
6 Integreerimismõõtmed p.7
7 Nõudepesumasina paigaldusjuhised p.8 - 15

7.1 Aururiba paigaldamine
7.2 Körguse reguleerimine
7.3 Tagumise jala reguleerimine
7.4 Eesjalgade körguse reguleerimine
7.5 Kaldenurga reguleerimine
7.6 Paigaldamine sisseehitatud sektsiooni
7.7 Esijalgade kinnitamine
7.8 Paneeli ettevalmistamine
7.9 Paneeli paigaldamine
7.10 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivörku p.16-17

8.1 Ühendusskeem
8.2 Ohutusseadmed

9 Kasutajale üleandmine p.17

10 Nõudepesumasina lahtivõtmine p.17

1 Paigaldamise ohutusteated

Lugege need juhised enne toote paigaldamist hoolikalt läbi. Teie ohutus on meile väga oluline. Palun lugege enne toote kasutamist hoolikalt läbi need juhised.

• Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid;
• Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla;
• Eemaldage pakendimaterjal enne seadme kasutamist;

- Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku;

- Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte,

- Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need;

- Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest;

- Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja;

- Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku;

- Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi;

- Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks;

- Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav;

- Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all;

- Toote löppkasutajale üleandmisel peab tehnik veenduma, et see on öigesti paigaldatud;

- Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht;

- Olge transpordi ajal ettevaatlik, toode on raske;

- Enne paigaldamist kontrollige sisseehitatud sektsiooni möötmeid ja vörrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliustega, isegi kui see on juhtpaneelist körgem;

- Veenduge, et paigalduskoht on stabiilne ja kindel;

- Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile See kile kaitseb mööblit niiskuse eest;

• Olge toote avamisel ja sulgemisel ettevaatlik;
• Ebaõige paigaldus võib põhjustada toote ümbermineku;
• Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks öigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeri-tavas keskkonnas;
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud;
• Paigaldage toode elektripistiku lähedale;
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu;
• Ärge paigaldage nõudepesumasinat pliidi alla;
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);
• Ärge asetage toodet vaipadele või sarnastele pindadele;
• Asetage toode puhtale, tasasele ja kindlale pinnale.

3 Nõudepesumasina möötmed

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates

555 598 818-898 130-210 110 40 120

Toote esivaade aksonomeetrilises vaates koos köögikapiga

675-810 595-596 16-22

ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

Mõõtmed mm

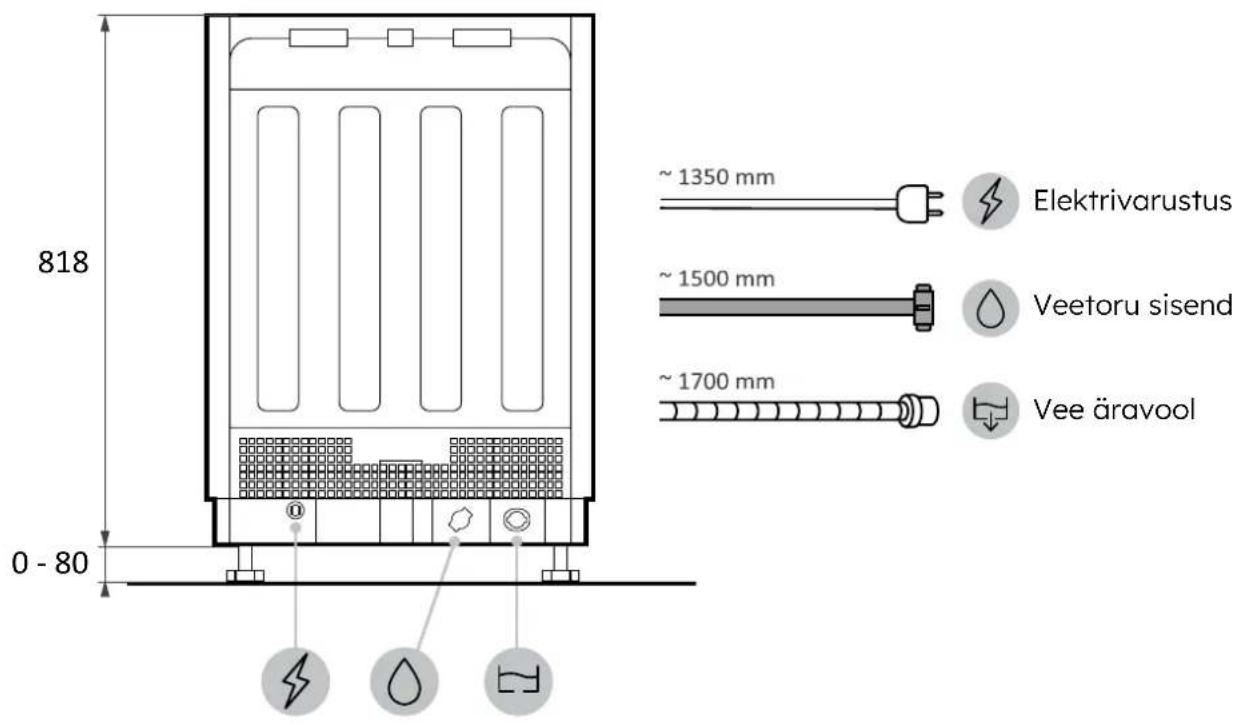

Tagantvaade

818 0 - 80 ~ 1350 mm Elektrivarustus ~ 1500 mm Veetoru sisend ~ 1700 mm Vee äravool

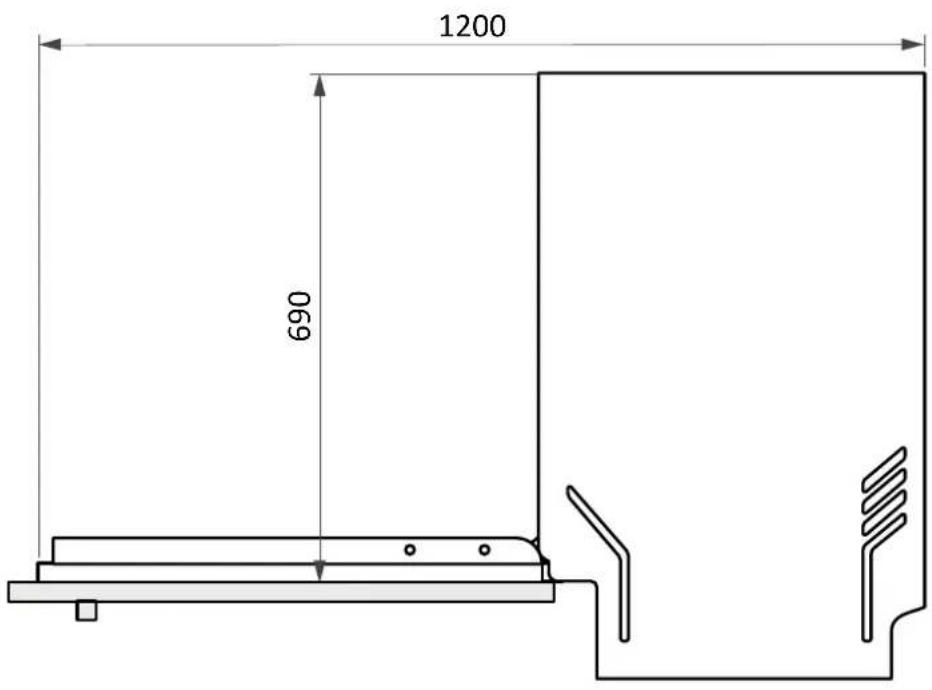

Külgvaade

1200 690

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides.

Või klõpsates järgmisel lingil

2-3h

5 Paigaldustööriistad

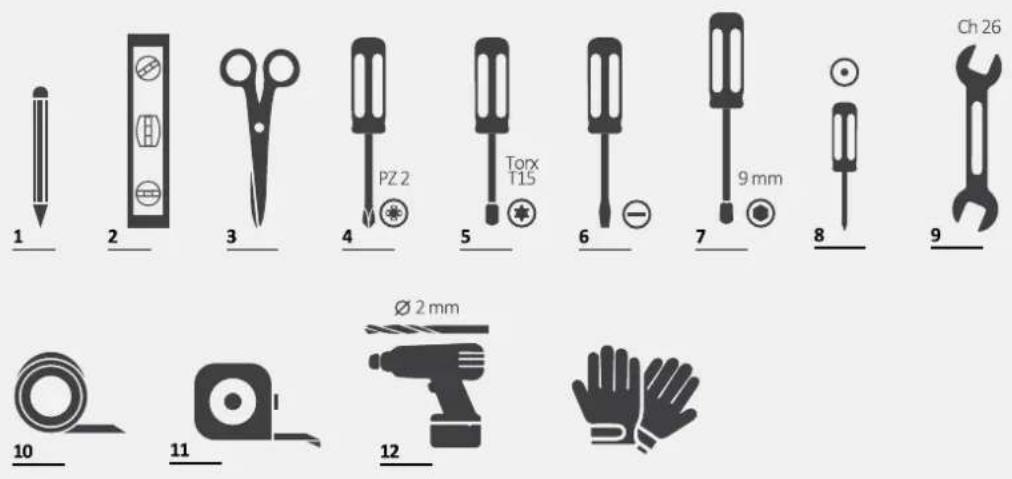

Vajalikud tööriistad

Tootega kaasas olevad tööriistad

Mõõtmed mm

Aksonomeetriline vaade

min. 555 820-900 600 A

A

ETTEVAATUST: Minimaalne niši kõrgus on 818 mm; sellisel juhul peab ukse ja põranda vahe olema 10 kuni 130 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka ukse ja põranda vaheline kaugus proportsionaalselt suurenema, kuni maksimaalselt 90 kuni 210 mm.

7 Nõudepesumasina paigaldusjuhised

Aururiba paigaldamine7.1

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele.

1.

F

1.

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

7.3 Tagumise jala reguleerimine

Reguleerige tagumise jala körgust masina eestpoolt, nagu on näidatud.

foot UP DOWN

7 Nõudepesumasina paigaldusjuhised

7.4 Eesjalgade körguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

7.6 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeidnuokrypius.

Pärast köigi möötude kontrollimist kinnitage esijalad löplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

feet A 5

7 Nõudepesumasina paigaldusjuhised

7.8 Paneeli ettevalmistamine

1.

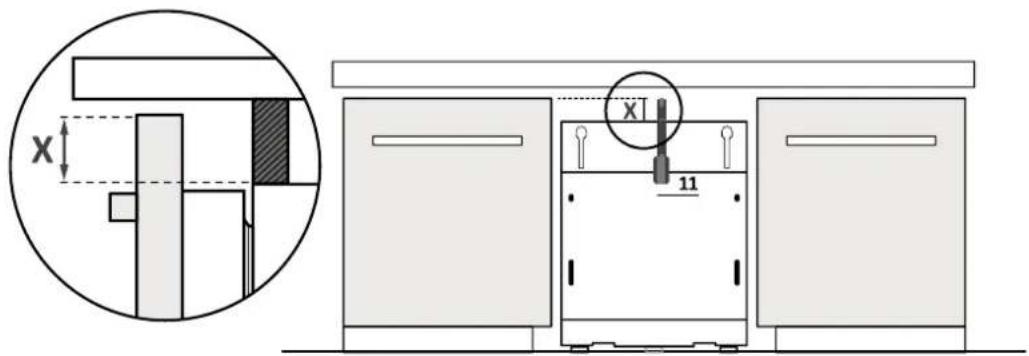

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

Kanna mööt üle köögipaneelile ja tähista keskpunkt;

X 1 11

3.

Kandke puurimisšabloon peale ja järgige antud juhiseid;

Eemaldage mall ja kinnitage tarvikud.

⚠ TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7 Nõudepesumasina paigaldusjuhised

7.9 Paneeli paigaldamine

1.

Sisestage ülemised tihvtid nõudepesumasina avadesse;

F

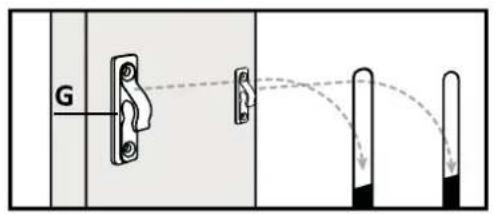

Kinnitage paneel nõudepesumasina alumisele osale;

G

⚠ TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

7.10 Masina kinnitamine kööki

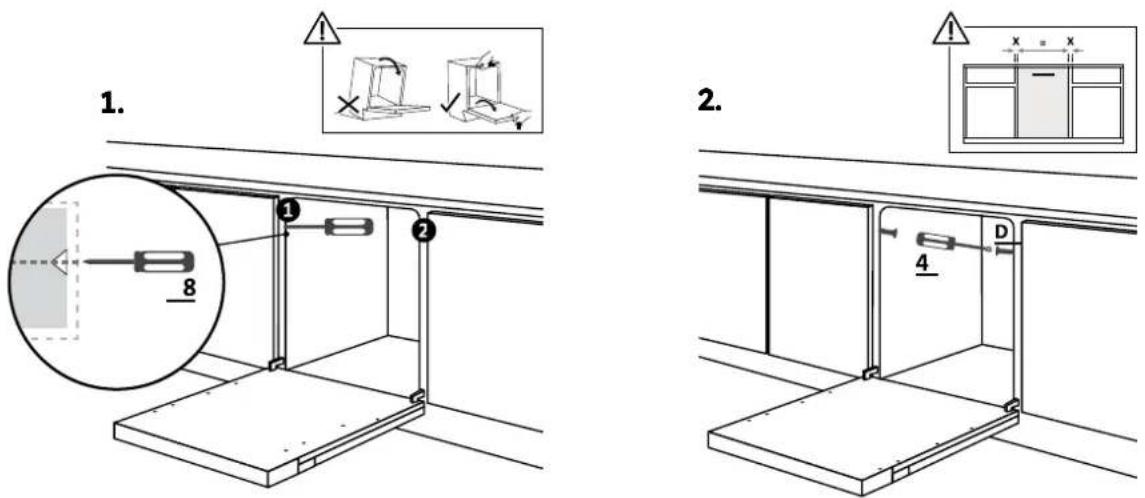

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

⚠ HOIATUS: Kui te ei saa nõudepesumasinat külg-suunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

8 Ühendus vee- ja elektrivõrguga

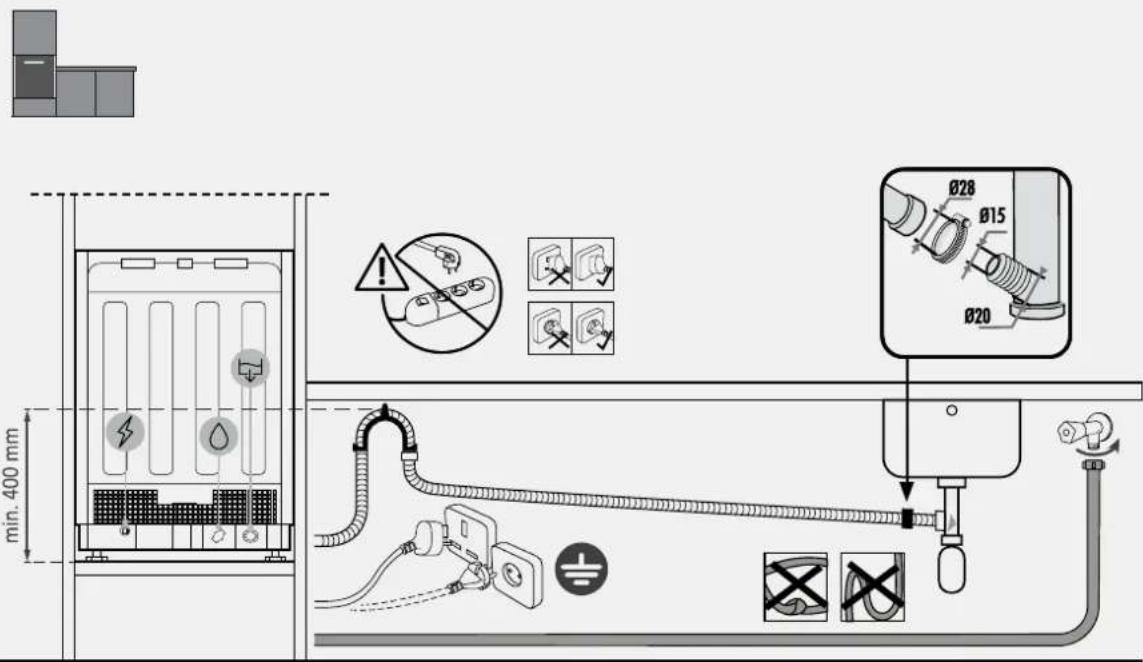

8.1 Ühendusskeem

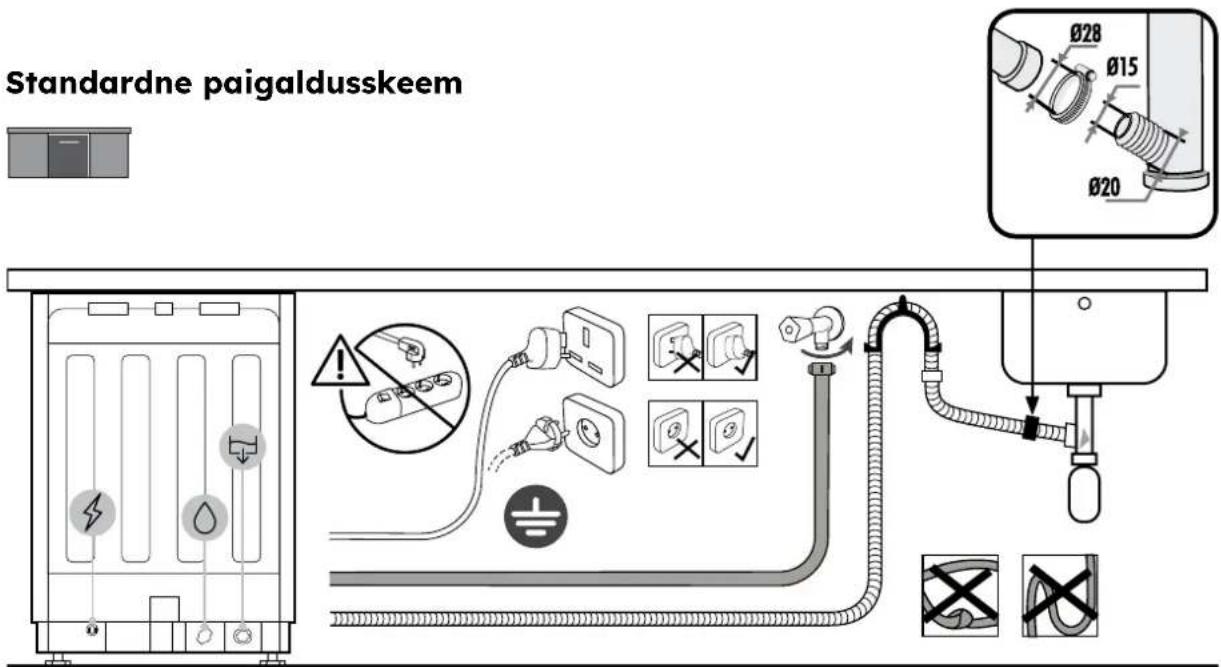

Standardne paigaldusskeem Ø28 Ø15 Ø20

Veerule paigaldamise skeem

min. 400 mm Ø28 Ø15 Ø20

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutusseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat köigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise lõppedes eemaldage kaitsekile, teip ja köik muud pakendami-smaterjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

Märkus: Toote tegelik välimus söltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

• Lülitage toode välja elektri- ja veevarustusest;
• Keerake lahti kinnituskruvid;
• Tõstke toodet veidi ja tõmmake see täielikult välja;
• See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.
