XS6B0S3SB-08 - Geschirrspüler HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Geschirrspüler
Marke	Haier
Modell	XS6B0S3SB-08
Breite	555 mm
Tiefe	598 mm
Höhe (verstellbar)	818 - 898 mm
Minimale Einbauhöhe	818 mm
Minimale Einbaubreite	555 mm
Minimale Einbautiefe	600 mm
Stromversorgung	220-240 V ~ 50 Hz
Länge des Stromkabels	~ 1350 mm
Länge des Wasserzulaufschlauchs	~ 1500 mm
Länge des Ablaufschlauchs	~ 1700 mm
Erforderlicher Wasserdruck	0,08 - 1 MPa
Überlaufschutz	Ja (automatische Wasserzufuhrunterbrechung)
Dampfsperrleiste	Inklusive (unter der Arbeitsplatte zu installieren)
Höhenverstellung	Verstellbare Füße vorne und hinten
Maximales Türpaneelgewicht	9 kg
Installation	Erfordert einen qualifizierten Techniker

Häufig gestellte Fragen - XS6B0S3SB-08 HAIER

Wie stelle ich die Höhe des Geschirrspülers ein?

Kippen Sie den Geschirrspüler, indem Sie die Rückseite etwa 10 cm anheben. Stellen Sie den hinteren Fuß von vorne mit dem Einstellrad (UP/DOWN) ein. Passen Sie dann die vorderen Füße an, indem Sie sie direkt hinein- oder herausschrauben. Richten Sie den Geschirrspüler abschließend mit einer Wasserwaage aus.

Welcher Wasserdruck ist für diesen Geschirrspüler erforderlich?

Der Wasserdruck muss zwischen 0,08 MPa und 1 MPa liegen. Stellen Sie sicher, dass diese Bedingung vor dem Anschluss erfüllt ist.

Kann ich eine individuelle Türverkleidung installieren?

Ja, Sie können eine individuelle Küchenverkleidung installieren. Das Gewicht der Verkleidung darf 9 kg nicht überschreiten. Befolgen Sie die mit der Schablone gelieferten Bohranweisungen und befestigen Sie die Verkleidung, indem Sie die oberen Stifte einsetzen und dann den unteren Teil festschrauben.

Was ist das maximale Gewicht der Türverkleidung?

Das maximal zulässige Gewicht für die Türverkleidung beträgt 9 kg. Wenn Ihre Verkleidung dieses Gewicht überschreitet, kontaktieren Sie den Kundendienst.

Wie installiere ich die Dampfsperrleiste?

Die Dampfsperrleiste muss unter der Arbeitsplatte und an den Seiten der angrenzenden Möbel angebracht werden. Sie schützt die Möbel vor Feuchtigkeit. Verwenden Sie die im Installationskit enthaltene Schutzfolie.

Was tun bei Überlauf?

Der Geschirrspüler ist mit einem Überlaufschutz ausgestattet. Bei Überschreitung des normalen Wasserstands stoppt er automatisch die Wasserzufuhr und/oder leitet das überschüssige Wasser ab. Wenn das Problem weiterhin besteht, kontaktieren Sie einen Techniker.

Muss ich für die Installation einen Fachmann beauftragen?

Ja, die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze kennt. Eine unsachgemäße Installation kann Schäden verursachen und die Garantie ungültig machen. Schließen Sie das Gerät erst an, wenn die Installation abgeschlossen ist.

Wie reinige ich die Filter?

Die Filter befinden sich am Boden des Innenbehälters. Entfernen Sie den unteren Korb, drehen Sie den zylindrischen Filter und nehmen Sie ihn heraus. Reinigen Sie ihn unter fließendem Wasser, ebenso den flachen Filter. Setzen Sie ihn in umgekehrter Reihenfolge wieder ein. Dieser Vorgang sollte regelmäßig durchgeführt werden.

Was sind die genauen Abmessungen des Geschirrspülers?

Die Abmessungen sind: Breite 555 mm, Tiefe 598 mm, Höhe verstellbar von 818 bis 898 mm. Der Einbau erfordert eine Mindesthöhe von 818 mm und eine Mindestbreite von 555 mm.

Wie demontiere ich den Geschirrspüler?

Trennen Sie das Gerät zunächst von der Strom- und Wasserversorgung. Lösen Sie die seitlichen Befestigungsschrauben oder die an der Arbeitsplatte. Heben Sie das Gerät leicht an und ziehen Sie es vollständig heraus. Der Schrank bleibt nutzbar.

BEDIENUNGSANLEITUNG XS6B0S3SB-08 HAIER

Dieses Installationshandbuch ist für Küchenhersteller gedacht, die diese Produkte aufnehmen werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen, lesen Sie dieses Handbuch einschließlich der Sicherheitsanweisungen sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf. Notieren Sie vor der Installation die Seriennummer, da diese im Reparaturfall benötigt werden könnte. Überprüfen Sie während des Transports auf Schäden und konsultieren Sie im Zweifelsfall vor der Verwendung einen Techniker. Halten Sie alle Verpackungsmaterialien stets außerhalb der Reichweite von Kindern.

i HINWEIS: Die Merkmale und Abbildungen in diesem Dokument dienen nur zur Veranschaulichung und können ohne Vorankündigung geändert werden.

Inhaltsverzeichnis

1 Sicherheitshinweise für die Installation p.2-3
2 Wo die Spülmaschine installiert werden soll p.3
3 Abmessungen der Spülmaschine
4 Schritt-für-Schritt Installationsvideo p.6
5 Werkzeuge für die Installation p.6
6 Nischemaße p.7

7 Hinweise zur Installation der Spülmaschine p.8 - 15

7.1 Installation des Dampfbands
7.2 Höhenverstellung
7.3 Einstellung des hinteren Fußes
7.4 Einstellung der Höhe der vorderen Füße
7.5 Neigungsverstellung
7.6 Einsetzen in das Einbaufach
7.7 Befestigung der vorderen Füße
7.8 Vorbereitung des Panels
7.9 Platteninstallation
7.10 Befestigung der Maschine an der Küche

8 Anschluss an Wasser- und Stromnetz p.16-17

8.1 Anschlussdiagramm
8.2 Sicherheitsvorrichtungen

9 Übergabe an den Benutzer p.17

10 Ausbau der Spülmaschine p.17

1 Sicherheitshinweise für die Installation

Bitte beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihre Sicherheit ist uns sehr wichtig. Lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze im Installationsland und die Anweisungen des Herstellers kennt und einhält;
• Wenn die Unterstützung des Herstellers zur Behebung von Fehlern aufgrund einer fehlerhaften Installation erforderlich ist, fällt diese nicht unter die Garantie;
• Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betrieb nehmen;
• Überprüfen Sie nach dem Auspacken des Produkts, ob es beschädigt ist, und wenden Sie sich im Problemfall an den Kundendienst, bevor Sie mit der Installation fortfahren und schließen Sie es nicht an das Stromnetz an;
• Ein beschädigtes Produkt kann einen Kurzschluss, Stromschlag, Brandgefahr und andere Gefahren verursachen;
• Prüfen Sie, ob sich im Verpackungsmaterial Zubehör oder weitere Materialien (Beutel mit Schrauben, Unterlagen, Broschüren usw.) befinden, und entfernen und bewahren Sie diese ggf. auf;
• Eine fehlerhafte Installation kann Schäden oder Verletzungen an Personen, Tieren oder Sachen verursachen. Der Hersteller kann für solche Schäden oder Verletzungen nicht haftbar gemacht werden;
• Die sichere Nutzung ist nur gewährleistet, wenn die Installation gemäß diesen Anweisungen korrekt durchgeführt wurde. Bei Schäden durch fehlerhafte Montage liegt die Verantwortung beim Installateur;
• Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein;
• Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnittverletzungen zu vermeiden;
• Bei fehlerhafter Installation, Manipulation am Gerät oder nicht konformer Verbindung erlischt die Produktgarantie;
• Stellen Sie sicher, dass das Netzkabel des Produkts nach dem Einbau nicht zugänglich ist;
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen der Küchenelemente (z. B. einer Schublade) in Kontakt kommen und keinen mechanischen Belastungen ausgesetzt sein;
• Bei der Übergabe des Produkts an den Endbenutzer muss der Techniker sicherstellen, dass es korrekt installiert wurde;

• Schließen Sie das Produkt nicht an das Stromnetz an, bevor die Frontblende vollständig installiert ist. Andernfalls besteht Stromschlaggefahr;

• Achten Sie beim Transport auf das Gewicht des Produkts;

• Überprüfen Sie vor der Installation alle Maße des Einbauraums anhand der Anweisungen in diesem Handbuch. Beachten Sie, dass es möglich ist, die Tür an die anderen Möbeltüren anzugleichen, auch wenn sie höher als das Bedienfeld ist;
• Stellen Sie sicher, dass der Installationsbereich stabil und fest ist;
• Bringen Sie die Schutzfolie aus dem Installationskit unter der Arbeitsplatte und an den angrenzenden Möbeln an. Diese Folie schützt die Möbel vor Feuchtigkeit;
• Seien Sie beim Öffnen und Schließen des Produkts vorsichtig;
• Eine falsche Installation kann zum Umkippen des Produkts führen;
• Das Produkt muss waagerecht stehen, damit es ordnungsgemäß funktioniert. Andernfalls schließt die Tür nicht richtig und heißer Dampf kann entweichen.

Wo die Spülmaschine installiert werden soll

2

• Installieren und verwenden Sie dieses Produkt in einer geschlossenen, überdachten, trockenen und gut belüfteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Bereichen, die den Witterungseinflüssen ausgesetzt sind;
• Montieren Sie das Produkt in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einen Einbauschrank eingesetzt ist, andernfalls besteht Verletzungs- und Verbrennungsgefahr;
• Installieren Sie den Geschirrspüler nicht unter einem Kochfeld;
• Installieren Sie das Produkt nicht in der Nähe von Wärmequellen (Heizkörper, Öfen usw.);
• Stellen Sie das Produkt nicht auf Teppiche oder ähnliche Oberflächen;
• Stellen Sie das Produkt auf eine saubere, flache und feste Oberfläche.

3 Abmessungen der Spülmaschine

Abmessungen in mm

Frontale axonometrische Ansicht des Produkts

Frontale axonometrische Ansicht mit Küchentür

⚠️ ACHTUNG: wenn die Küchenfront mehr als 9 kg wiegt, wenden Sie sich an den Kundendienst.

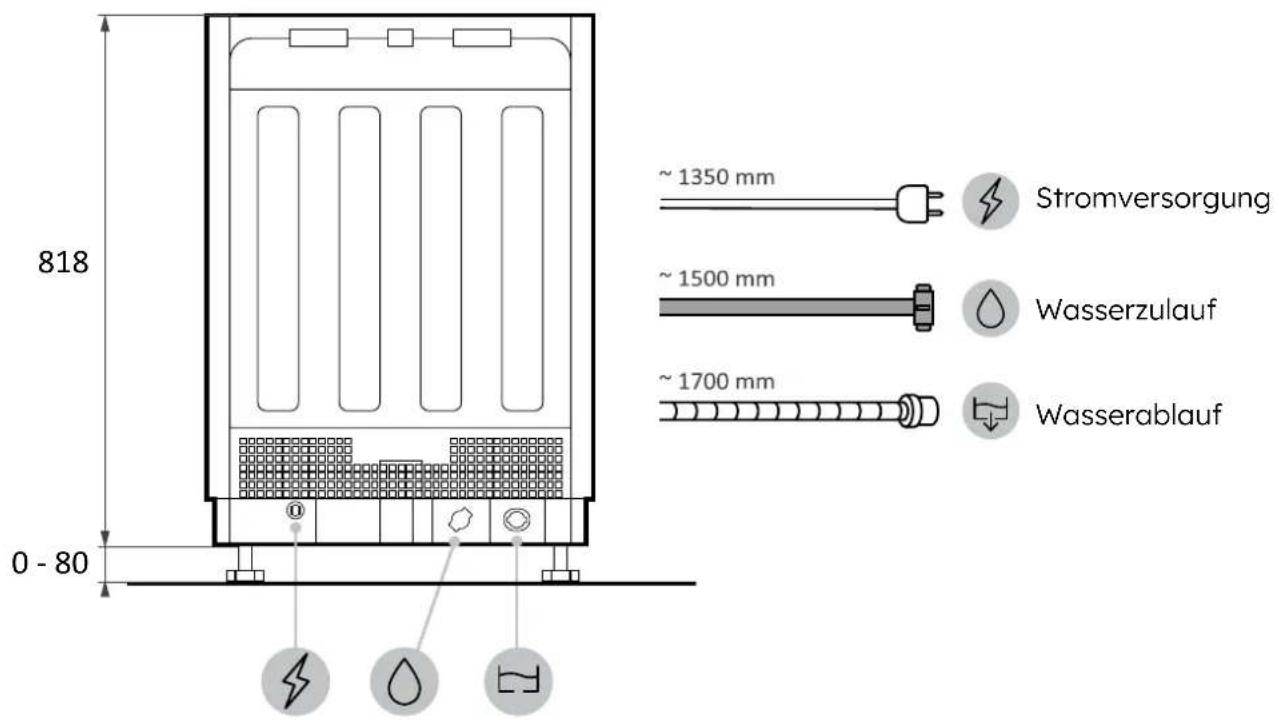

Abmessungen in mm

Rückansicht

Seitenansicht

4 Schritt-für-Schritt Installationsvideo

Sie können das Installationsvideo des Produkts durch Scannen des QR-Codes ansehen.

oder durch Klicken auf den folgenden

link

5 Werkzeuge für die Installation

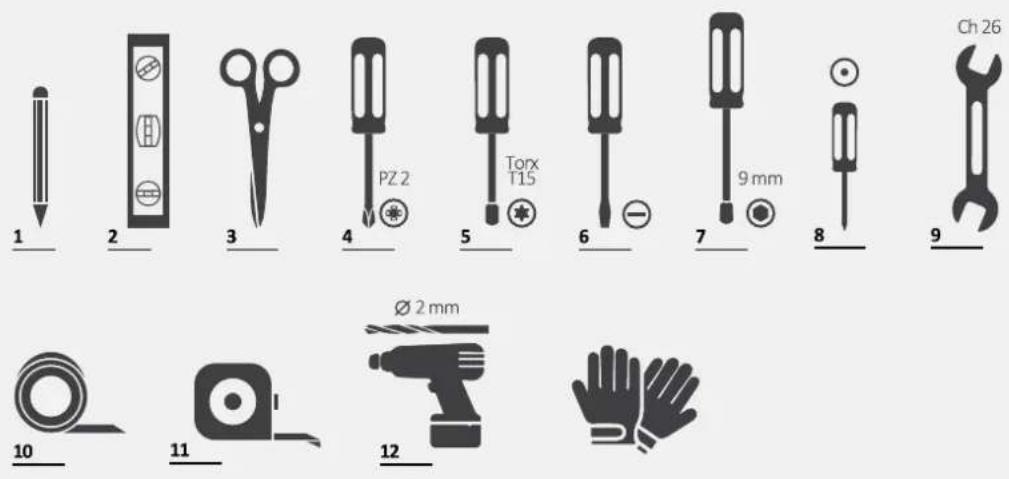

Erforderliche Werkzeuge

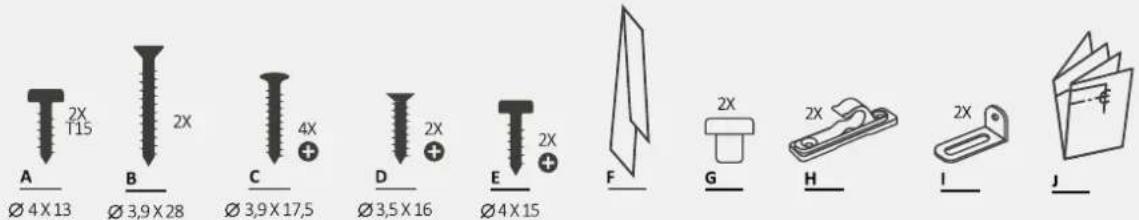

Mit dem Produkt gelieferte Werkzeuge

Abmessungen in mm

Axonometrische Ansicht

A

⚠️ ACHTUNG: Die Mindesthöhe der Nische beträgt 818 mm; in diesem Fall muss der Abstand zwischen Tür und Boden zwischen 10 und 130 mm liegen. Wenn der Geschirrspüler angehoben wird (max. 898 mm), muss auch der Abstand zwischen Tür und Boden proportional vergrößert werden, bis zu einem Maximum zwischen 90 und 210 mm.

7 Hinweise zur Installation der Spülmaschine

Installation des Dampfschutzstreifens7.1

Bringen Sie die Leiste unter der Arbeitsplatte und an den Seiten der angrenzenden Schränke an.

1.

1.

7.2 Höheneinstellung

Neigen Sie den Geschirrspüler, indem Sie die Rückseite um ca. 10 cm anheben.

7.3 Einstellung des hinteren Fußes

Stellen Sie die Höhe des hinteren Fußes von vorne an der Maschine wie angegeben ein.

7 Hinweise zur Installation der Spülmaschine

7.4 Einstellung der Höhe der vorderen Füße

Direkt an den vorderen Füßen einstellen. Bei Bedarf den Geschirrspüler leicht anheben.

7.5 Neigungsverstellung

Die Spülmaschine in der Vertikalen und Horizontalen ausrichten.

7.6 Einbau in den Einbauschrank

Die Spülmaschine in die Einbaunische einsetzen und Maße sowie Toleranzen prüfen.

Befestigung der vorderen Füße7.7

Nach Überprüfung aller Maße die vorderen Füße dauerhaft fixieren, damit sie sich mit der Zeit nicht lösen. Dieser Vorgang kann auch nach der Montage der Küchenfront durchgeführt werden.

7 Hinweise zur Installation der Spülmaschine

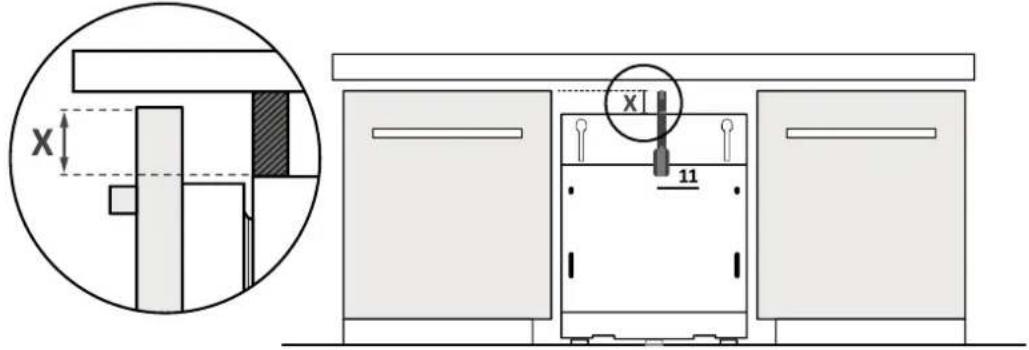

7.8 Vorbereitung des Panels

1.

Messen Sie den Abstand zwischen der oberen Kante der angrenzenden Türen und der Spülmaschine;

Übertragen Sie das Maß auf die Küchenfront und markieren Sie die Mitte;

3.

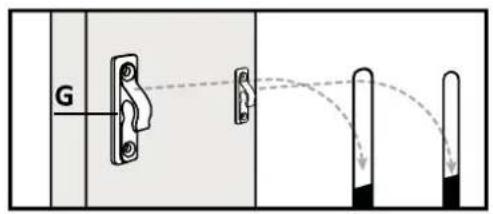

Bringen Sie die Bohrschablone an und befolgen Sie die Anweisungen;

7.8 Vorbereitung des Panels

4.

Entfernen Sie die Schablone und bringen Sie das Zubehör an.

⚠️ ACHTUNG: Vermeiden Sie, dass die Schraubenköpfe auf der Rückseite des Paneels hervorstehen, wenn der Griff montiert wird.

7 Hinweise zur Installation der Spülmaschine

7.9 Platteninstallation

1.

Setzen Sie die oberen Stifte in die Schlitze der Spülmaschine ein;

Befestigen Sie die Blende am unteren Teil der Spülmaschine;

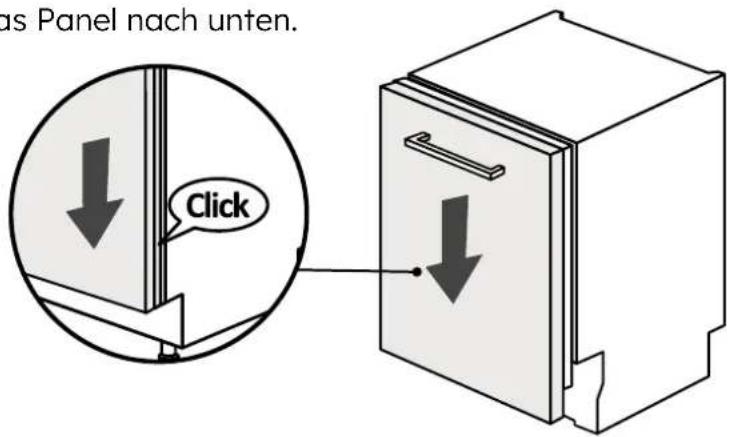

Drücken Sie das Panel nach unten.

⚠️ ACHTUNG: Schließen Sie jetzt die Spülmaschine an das Wasser- und Stromnetz an und beachten Sie die Hinweise in Kapitel 8.

7.10 Befestigung der Maschine an der Küche

Anweisungen zur Befestigung des Geschirrspülers an den Seiten angrenzender Schränke.

⚠️ ACHTUNG: Wenn Sie den Geschirrspüler seitlich nicht befestigen können, verwenden Sie die mitgelieferten Halterungen und befestigen Sie ihn an der Arbeitsplatte; seien Sie vorsichtig, wenn das Material der Arbeitsplatte kein Holz ist.

8 Anschluss an Wasser- und Stromnetz

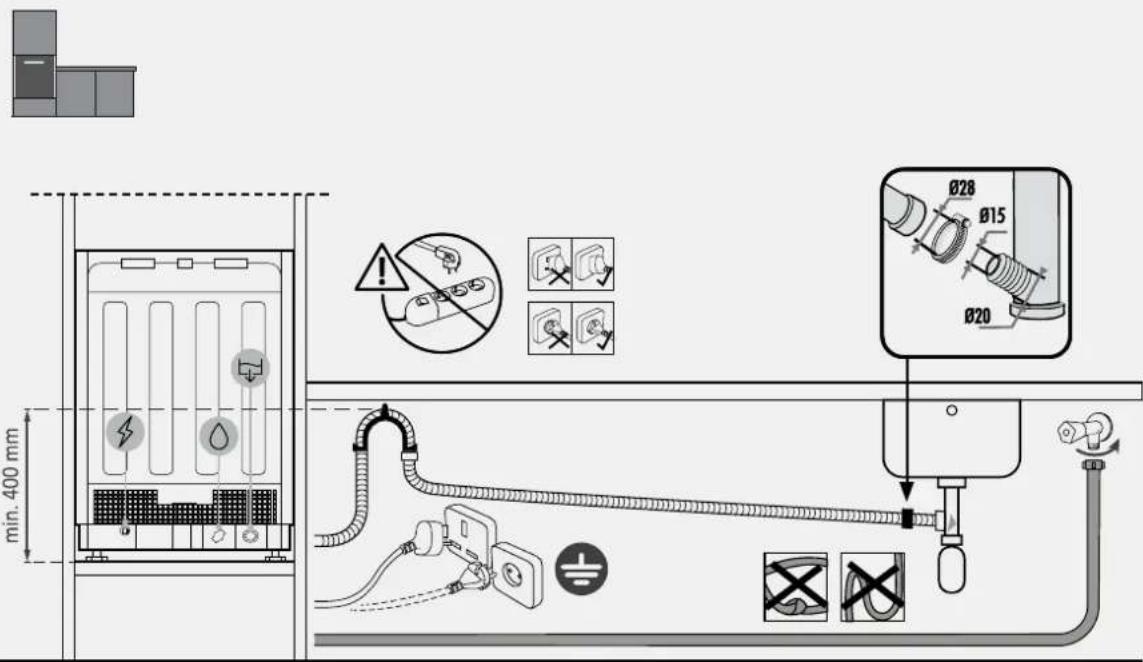

8.1 Anschlussdiagramm

Installationsschema für Säulenmontage

⚠️ ACHTUNG: Stellen Sie sicher, dass der Wasserdruck zwischen 0,08 Mpa und 1 Mpa liegt.

8.2 Sicherheitseinrichtungen

Alle Geschirrspüler sind mit einer Überlaufsicherung ausgestattet, die bei Überschreiten des normalen Wasserstands durch eine Fehlfunktion den Wasserzulauf automatisch stoppt und/oder das überschüssige Wasser ableitet.

Für weitere Informationen siehe Benutzerhandbuch.

Übergabe an den Benutzer

9

Am Ende der Installation:

• Den Benutzer über die wesentlichen Funktionen informieren;
• Den Benutzer über alle relevanten Sicherheitsaspekte bei Nutzung und Handhabung informieren;
• Dem Benutzer das Zubehör sowie die Gebrauchs- und Montageanleitung zur sorgfältigen Aufbewahrung übergeben.

Am Ende der Installation entfernen Sie die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien und entnehmen Sie das mitgelieferte Zubehör aus dem Inneren des Geschirrspülers.

HINWEIS: Das tatsächliche Aussehen des Produkts hängt vom gewählten dell ab.

• Trennen Sie das Produkt von Strom- und Wasserversorgung;
• Schrauben Sie die Befestigungsschrauben heraus;
• Heben Sie das Produkt leicht an und ziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.
