ПОСІБНИК КОРИСТУВАЧА XS6B0S3SB-08 HAIER

Стандартна монтажна схема Ø28 Ø15 Ø20

Схема за монтаж на колона

MIN. 400 MM Ø28 Ø15 Ø20

Цей посібник з встановлення призначений для виробників кухонь, які будуть встановлювати ці вироби. Для забезпечення безпеки й досягнення найкращих результатів уважно прочитайте цей посібник, включаючи інструкції з техніки безпеки, і збережіть його для подальшого використання. Перш ніж розпочати встановлення, запишіть серійний номер, оскільки він може знадобитися у разі ремонту. Перевірте, чи не було пошкоджень під час транспортування, і в разі сумнівів перед використанням проконсультуйтеся з технічним спеціалістом. Завжди зберігайте всі пакувальні матеріали в недоступному для дітей місці.

ПРИМІТКА. Характеристики й зображення, що містяться в цьому документі, наведені лише для довідки і можуть бути змінені без попередження.

Покажчик

1 Зауваження щодо техніки безпеки під час встановлення стор. 2-3

2 де встановити посудомийну машину стор. 3

3 озміри посудомийної машини стор. 4-5

4 окрокове відео зі встановлення стор. 6

5 инструменти для встановлення стор. 6

6 озміри для вбудованого встановлення стор. 7

7 інструкції зі встановлення посудомийної машини стор. 8-15

7.1 Нанесення парозахисної стрічки
7.2 Регулювання по висоті
7.3 Регулювання задньої ніжки
7.4 Регулювання висоти передніх ніжок
7.5 Регулювання нахилу
7.6 Встановлення у відсік для вбудованого встановлення
7.7 Фіксація передніх ніжок
7.8 Підготовка панелі
7.9 Встановлення панелі
7.10 Кріплення машини на кухні

8 ідключення до водопровідної і електричної мереж стор. 16-17

8.1 Схема підключення
8.2 Пристрої безпеки

9 оставка користувачеві стор. 17

10 демонтаж посудомийної машини стор. 17

1 Застереження щодо безпеки під час встановлення

Дотримуйтесь цих інструкцій, перш ніж розпочати встановлення виробу. Ваша безпека дуже важлива для нас. Уважно прочитайте цю інформацію перед використанням виробу.

• Встановлення має виконувати кваліфікований технічний спеціаліст, який повинен знати й дотримуватися чинного законодавства країни встановлення та інструкцій виробника.
• Якщо для усунення несправностей, що виникли внаслідок неправильного встановлення, потрібне обслуговування виробником, таке обслуговування не покривається гарантією.
• Видаліть пакувальний матеріал перед використанням приладу.
• Після розпакування виробу перевірте його цілісність і, у разі виникнення проблем, зверніться до сервісного центру, перш ніж продовжувати встановлення, і не підключайте його до джерела живлення.
• Пошкоджений виріб може спричинити коротке замикання, ураження електричним струмом, пожежу й інші небезпеки.
• Перевірте упаковку на наявність приладдя або супровідних матеріалів (конвертів з гвинтами, документів, брошур тощо) і, якщо так, вийміть їх і збережіть.
• Неправильне встановлення може призвести до травмування людей, тварин або майна. Виробник не несе відповідальності за таку шкоду чи травми.
• Безпечне використання гарантиється лише за умови правильного встановлення відповідно до цих інструкцій. У разі пошкодження внаслідок неправильного встановлення, відповідальність несе особа, яка встановила виріб.
• Під час встановлення прилад не повинен бути підключений до електромережі.
• Рекомендується використовувати захисні рукавички під час встановлення, щоб уникнути порізів.
• У разі неправильного встановлення, втручання в пристрій і неправильного підключення, гарантія на виріб втрачає чинність.
  • Переконайтеся, що після підключення кабелю живлення виробу він недоступний.
• Після монтажу кабель живлення не повинен торкатися рухомих частин кухонних компонентів (як-отшухляди) інеповинен піддаватися механічним навантаженням.
• При доставці виробу кінцевому користувачеві технічний спеціаліст повинен переконатися, що той встановлений правильно.
• Не підключайте виріб до електричної мережі, доки передня панель не буде повністю встановлена. В іншому випадку може виникнути небезпека ураження електричним струмом.
• Будьте обережні під час транспортування, виріб важкий.

• Перед початком встановлення перевірте всі розміри відсіку для вбудованого встановлення, порівнявши їх з інструкціями, що містяться в цьому посібнику. Зверніть увагу, що вирівняти дверцята з дверцятами інших меблів можна, навіть якщо вони перевищують висоту панелі керування.
• Переконайтеся, що місце встановлення стабільне й міцне.
- Наклейте захисну плівку, що входить до комплекту для монтажу, під стільницю і на навколишні меблі. Ця плівка захищає меблі від вологи.
- Будьте обережні під час відкривання й закривання виробу.
- Неправильне встановлення може призвести до перекидання виробу.
- Для правильної роботи виріб має бути рівним, інакше дверцята не зачинятимуться належним чином, що призведе до виходу гарячої пари.

Де встановити посудомийну машину

• Встановлюйте й використовуйте цей виріб у закритому, критому, сухому й добре провітрюваному приміщенні.
• Не встановлюйте виріб у відкритих приміщеннях, що піддаються впливу атмосферних чинників.
  • Встановіть виріб поблизу електричної розетки.
• Використовуйте виріб лише у заглибленому відсіку, інакше ви ризикуєте отримати травму й опіки.
• Не встановлюйте посудомийну машину під варильною поверхнею.
• Не встановлюйте виріб поблизу джерел тепла (радіаторів, печей тощо).
• Не ставте виріб на килими або подібні поверхні.
• Розмістіть виріб на чистій, рівній і стійкій поверхні.

3 Розміри посудомийної машини

Розміри (мм)

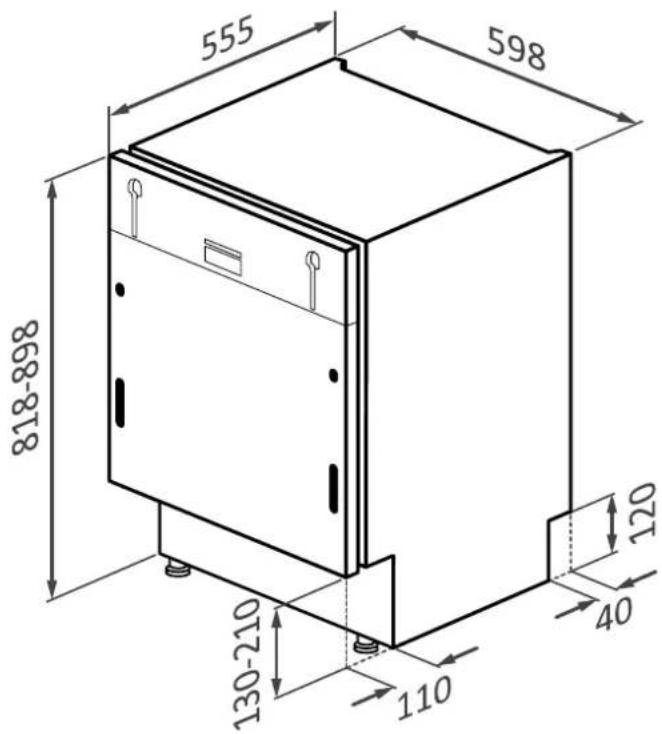

Аксонометричний вигляд виробу спереду

555 598 818-898 130-210 110 40 120

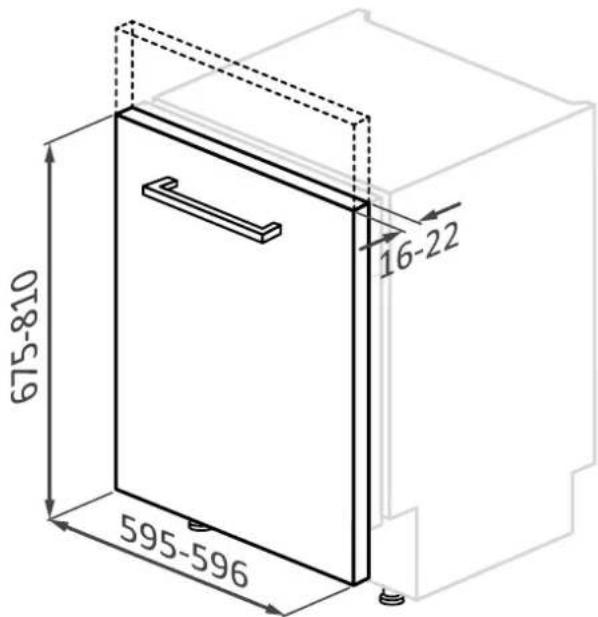

Аксонометричний вигляд спереду з кухонними дверцятами

675-810 595-596 16-22

⚠ ПОПЕРЕДЖЕННЯ: якщо кухонна панель важить більше 9 кг, зверніться до служби підтримки клієнтів.

Розміри (мм)

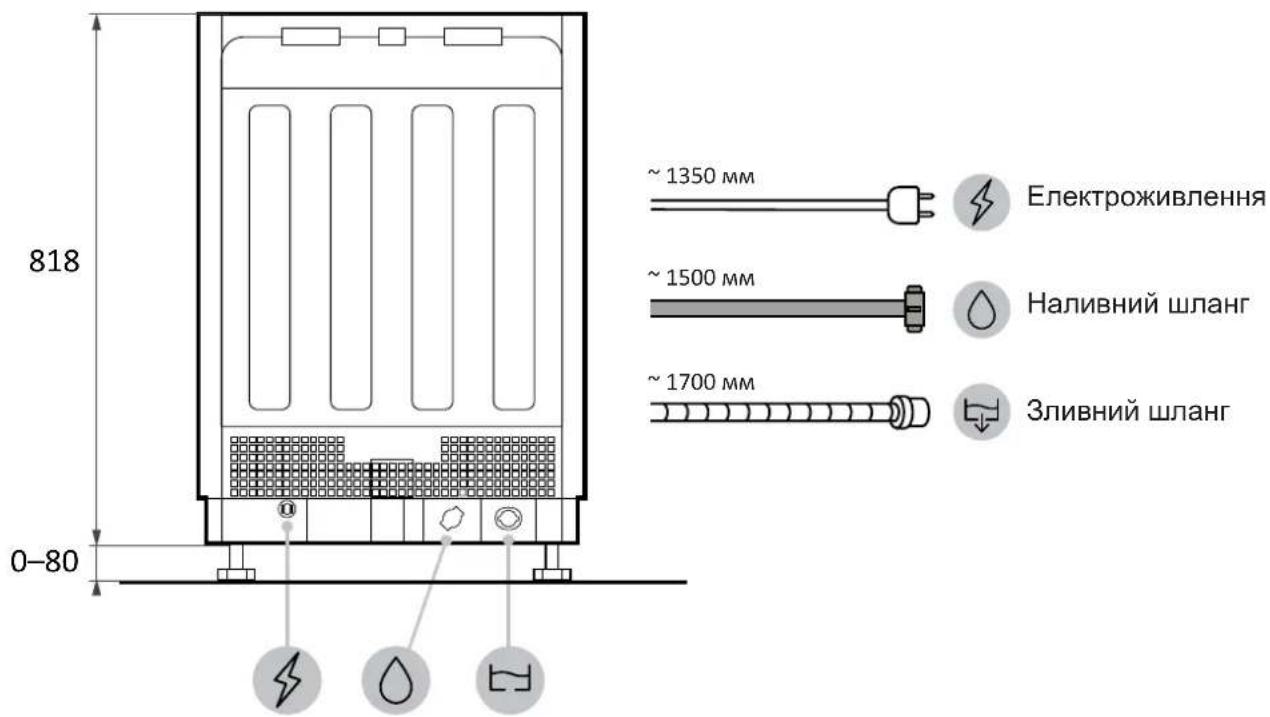

Вид ззаду

818 0-80 ~ 1350 mm Електроживлення ~ 1500 mm Наливний шланг ~ 1700 mm Зливний шланг

Вид збоку

1200 690

4 Покрокове відео зі встановлення

Ви можете переглянути відео про встановлення виробу, просканувавши QR-код:

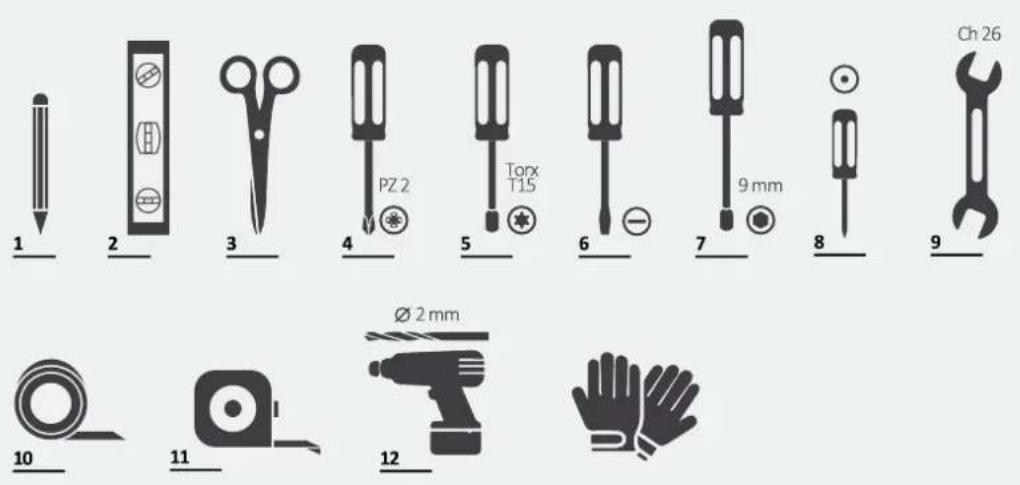

5 Инструменти для встановлення

Необхідні інструменти

Инструменти, що постачаються з виробом

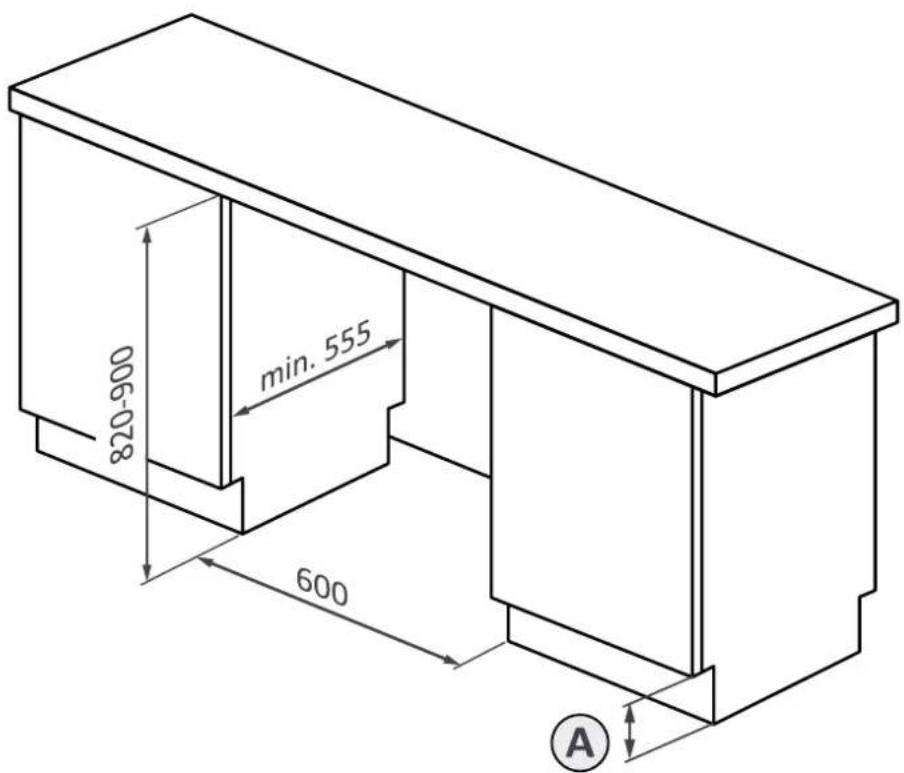

Розміри (мм)

Аксонометричний вигляд

820-900 min. 555 600 A

A

⚠ АПОПЕРЕДЖЕННЯ. Мінімальна висота ніші становить 818 мм; у цьому випадку відстань між дверцятами й підлогою має бути від 10 до 130 мм. Якщо посудомийну машину піднято (макс. 898 мм), відстань від дверцят до підлоги також має пропорційно збільшуватися, максимум до 90–210 мм.

7 інструкції зі встановлення посудомийної машини

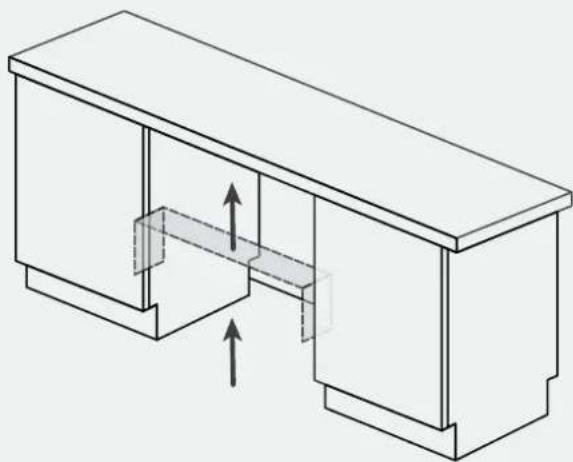

7.1 Нанесення парозахисної стрічки

Наклейте наліпку під стільницею і по боках на сусідніх меблях.

1.

F

2.

7.2 Регулювання по висоті

Нахиліть посудомийну машину, піднявши задню частину приблизно на 10 см.

7.3 Регулювання задніх ніжок

Відрегулюйте висоту задньої ніжки, виконавши дії з передньої частини машини, як показано нижче.

ніжка ВГОРУ 7 ВНИЗ

7 інструкції зі встановлення посудомийної машини

7.4 Регулювання передніх ніжок

Відрегулюйте передні ніжки безпосередньо. За потреби злегка підніміть посудомийну машину.

ніжки 6 Ch 26 9

7.5 Регулювання нахилу

Вирівняйте посудомийну машину у вертикальній і горизонтальній площинах.

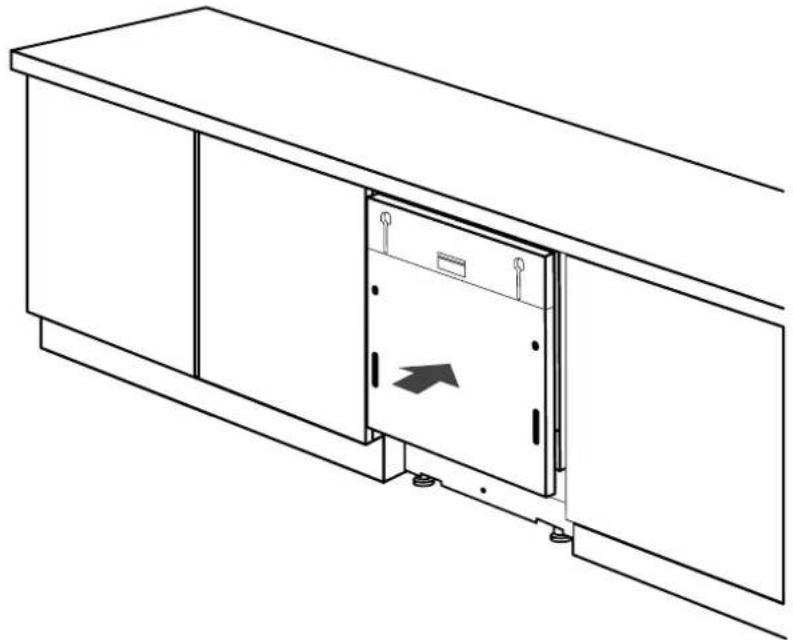

7.6 Встановлення у відсік для вбудованого встановлення

Вставте посудомийну машину у відсік для вбудованого встановлення і перевірте розміри й допуски.

7.7 Фіксація передніх ніжок

Після перевірки всіх вимірів остаточно зафіксуйте передні ніжки, щоб запобігти їх розхитуванню з часом. Цю операцію також можна виконати після встановлення кухонної панелі.

НІЖКИ A 5

7 інструкції зі встановлення посудомийної машини

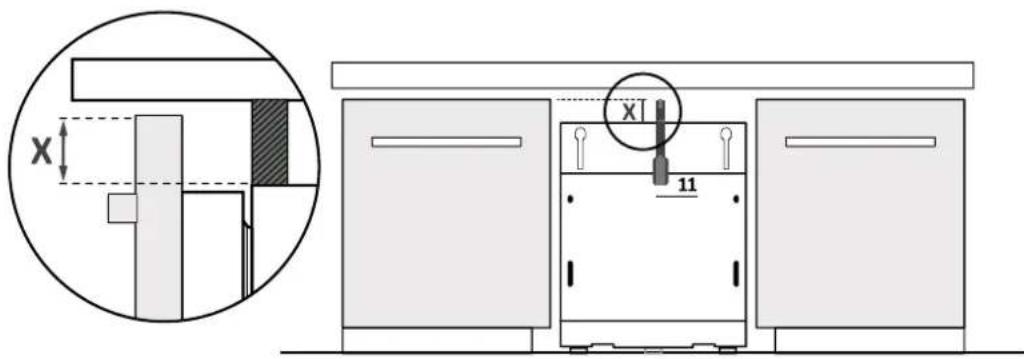

7.8 Підготовка панелі

1.

Виміряйте відстань між верхнім краєм сусідніх дверцят і посудомийною машиною.

Перенесіть вимірювання на кухонну панель і знайдіть центр.

X 1 11

3.

Встановіть шаблон для свердління і дотримуйтесь наданих інструкцій.

7.8 Підготовка панелі

4.

Зніміть шаблон для свердління і встановіть приладдя.

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що головки гвинтів не виступають із задньої поверхні панелі, особливо якщо ви встановлюєте ручку.

7 інструкції зі встановлення посудомийної машини

7.9 Встановлення панелі

1.

Вставте верхні штифти в пази посудомийної машини.

F

МИЙНОГ МАШИНИ.

2.

Закріпіть панель за допомогою нижніх гачків.

G

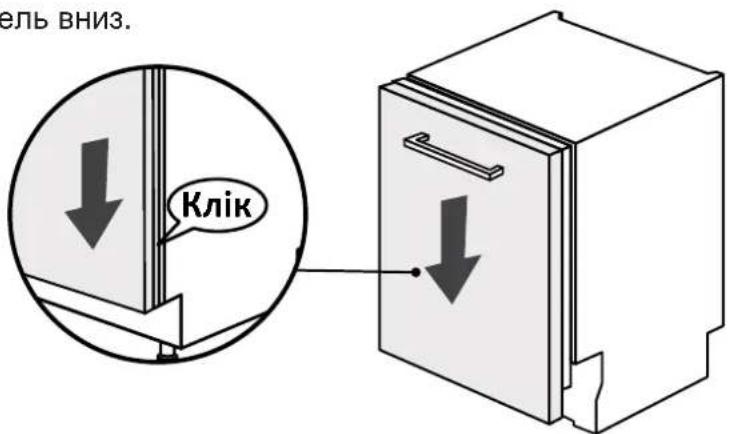

Натисніть панель вниз.

ель ВНИЗ. Клік

ПОПЕРЕДЖЕННЯ. Підключіть посудомийну машину до водопроводу й електромережі на цьому етапі, дотримуючись інструкцій, наведених у розділі 8.

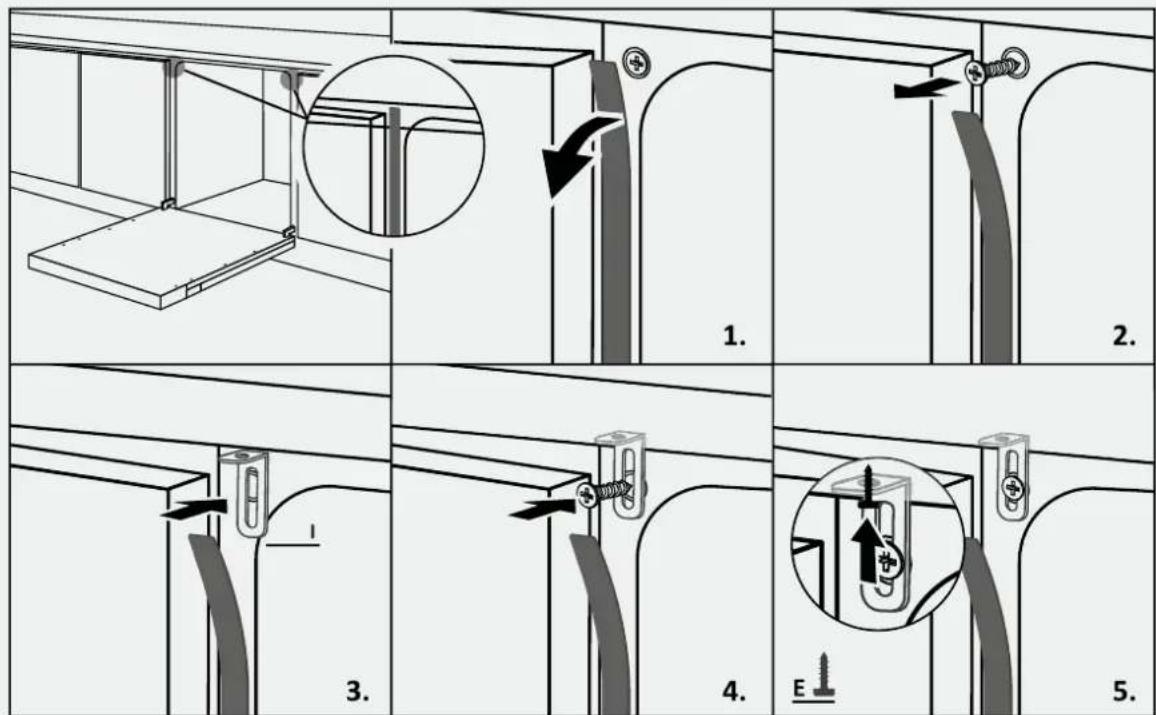

7.10 Кріплення машини на кухні

Інструкції щодо кріплення посудомийної машини збоку до сусідніх шаф.

ПОПЕРЕДЖЕННЯ. Якщо ви не можете закріпити посудомийну машину збоку, скористайтеся наданими кронштейнами і закріпіть її до робочої поверхні; будьте обережні, якщо матеріал робочої поверхні не дерево.

8 Підключення до каналізації і електромережі

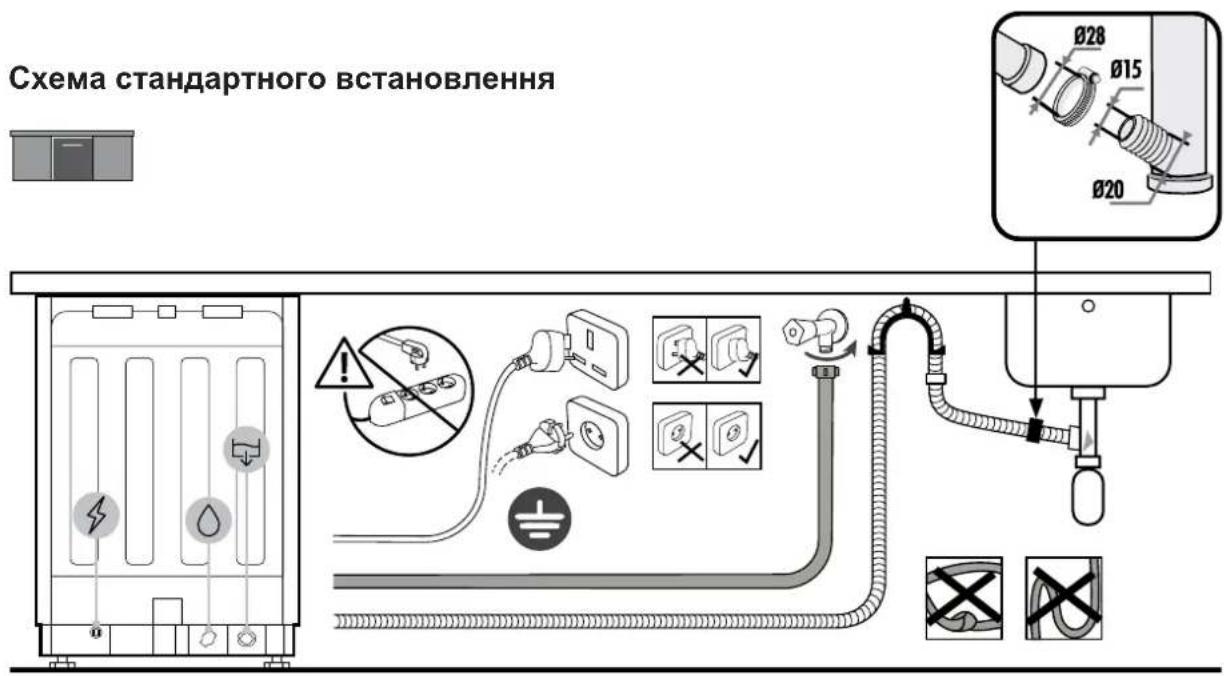

8.1 Схема підключення

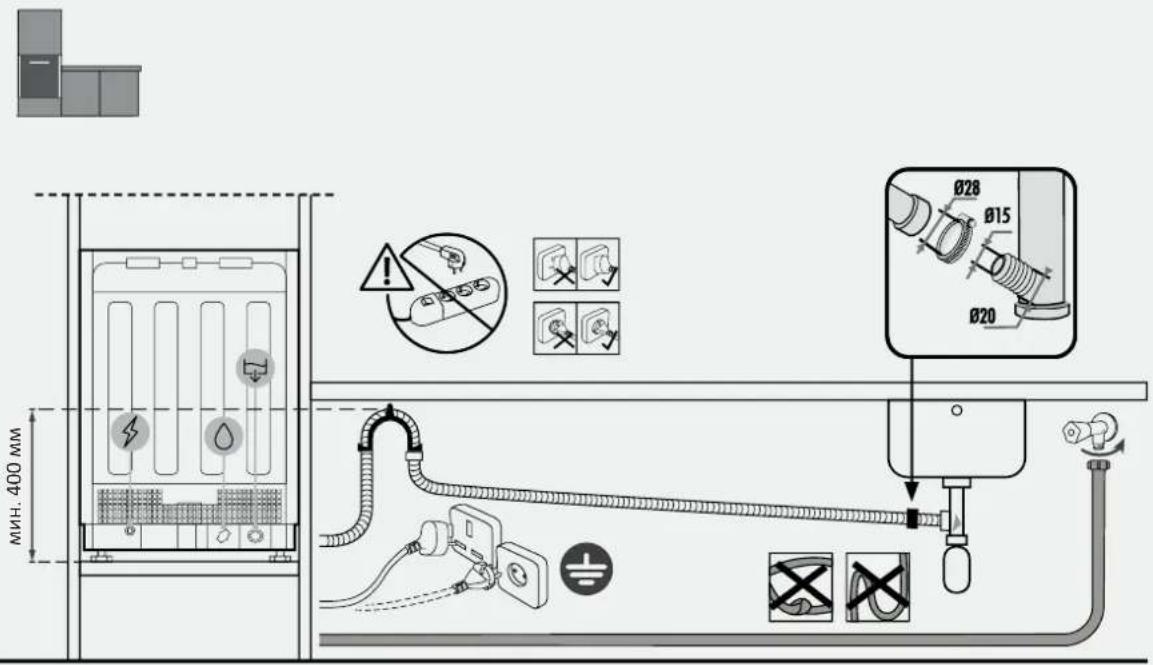

Схема стандартного встановлення

Схема встановлення у колону

MÍH. 400 MM Ø28 Ø15 Ø20

ПОПЕРЕДЖЕННЯ. Переконайтеся, що тиск води знаходиться в межах від 0,08 МПа до 1 МПа.

8.2 Пристрої безпеки

Усі посудомийні машини оснащені запобіжним пристроєм проти переповнення, який у разі перевищення нормального рівня води через несправність автоматично блокує потік води та/або зливає надлишок води.

Див. посібник користувача для отримання додаткової інформації.

Доставка користувачеві

Після завершення встановлення:

• Поінформуйте користувача про важливі функції.
• Поінформуйте користувача про усі аспекти, що стосуються безпечного використання і поводження.
  • Передайте користувачеві приладдя й інструкції з використання і складання для дбайливого зберігання.

Після завершення встановлення зніміть захисну плівку, стрічку й усі інші пакувальні матеріали, а потім вийміть з виробу приладдя, що входить до комплекту.

ПРИМІТКА. Фактичний зовнішній вигляд виробу залежить від обраної моделі.

Демонтаж посудомийної машини

10

• Від'єднайте виріб від електромережі й водопостачання.
  • Відкрутіть гвинти кріплення.
• Злегка підніміть виріб і повністю витягніть його.
• Цей виріб не пошкоджує меблі, які також можна використовувати з новим приладом.
