ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XS6B0S3SB-08 HAIER

Το παρόν εγχειρίδιο εγκατάστασης προορίζεται για τους κατασκευαστές κουζινών που θα προσαρμόσουν αυτά τα προϊόντα. Για να διασφαλίσετε την ασφάλεια και να επιτύχετε τα καλύτερα αποτελέσματα, διαβάστε προσεκτικά το παρόν εγχειρίδιο, συμπεριλαμβανομένων των οδηγιών ασφαλείας και φυλάξτε το για μελλοντική αναφορά. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να χρειαστεί σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό σε περίπτωση αμφιβολίας πριν από τη χρήση. Φυλάσσετε πάντα όλα τα υλικά συσκευασίας μακριά από παιδιά.

i ΣΗΜΕΙΩΣΗ: Τα χαρακτηριστικά και οι εικόνες που περιέχονται σε αυτό το έγγραφο είναι ενδεικτικά και ενδέχεται να αλλάξουν χωρίς προειδοποίηση.

Ευρετήριο

1 δοποιήσεις ασφαλείας για την εγκατάσταση σ.2-3

2 Ιού εγκαθίσταται το πλυντήριο πιάτων σ.3

3 Ιαστάσεις πλυντηρίου πιάτων σ.4-5

4 έίντεο εγκατάστασης βήμα προς βήμα σ.6

5 έργαλεία εγκατάστασης σ.6

6 Ιαστάσεις εντοιχιζόμενου σ.7

7 οδηγίες εγκατάστασης του πλυντηρίου πιάτων σ.8 - 15

7.1 Τοποθέτηση ταινίας ατμού
7.2 Ρύθμιση ύψους
7.3 Ρύθμιση του πίσω ποδιού
7.4 Ρύθμιση ύψους τωνμπροστινών ποδιών
7.5 Ρύθμιση κλίσης
7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού
7.7 Στερέωση των μπροστινών ποδιών
7.8 Προετοιμασία του πάνελ
7.9 Εγκατάσταση του πάνελ
7.10 Στερέωση του πλυντηρίου στην κουζίνα

8 ήνδεση με το δίκτυο ύδρευσης και το ηλεκτρικό δίκτυο σ.16-17

8.1 Διάγραμμα σύνδεσης
8.2 Διατάξεις ασφαλείας

9 αράδοση στον χρήστη σ.17

10 ποσυναρμολόγηση πλυντηρίου πιάτων σ.17

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Λάβετε υπόψη αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

• Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή.
• Εάν απαιτείται σέρβις από τον κατασκευαστή για την εξάλειψη βλαβών που οφείλονται σε ακατάλληλη εγκατάσταση, το σέρβις αυτό δεν καλύπτεται από την εγγύηση.
• Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής.

- Αφού αποσυσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιές και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και μην το συνδέσετε στην παροχή ρεύματος.

- Ένα χαλασμένο προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους.

- Ελέγξτε τη συσκευασία για αξεσουάρ ή συνοδευτικό υλικό (φάκελοι με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, εάν υφίστανται, αφαιρέστε τα και αποθηκεύστε τα.

- Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει βλάβη ή τραυματισμό σε ανθρώπους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τέτοιες βλάβες ή τραυματισμούς.

- Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν.

- Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη με την παροχή ρεύματος.

- Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών από κοψίματα.

- Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος λήγει.

- Βεβαιωθείτε ότι όταν η σύνδεση του καλωδίου τροφοδοσίας του προϊόντος έχει ολοκληρωθεί, δεν είναι προσβάσιμη.

- Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρθει σε επαφή με κινούμενα μέρη εξαρτημάτων της κουζίνας (όπως ένα συρτάρι) και δεν πρέπει να εκτεθεί σε μηχανικές καταπονήσεις.

- Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά.

- Μη συνδέετε το προϊόν στο ηλεκτρικό δίκτυο πριν από την πλήρη εγκατάσταση του μπροστινού πάνελ. Διαφορετικά, μπορεί να υπάρξει κίνδυνος ηλεκτροπληξίας.

- Προσέξτε κατά τη μεταφορά, το προϊόν είναι βαρύ.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξε τόλες τις διαστάσεις του διαμερίσματος εντοιχισμού συγκρίνοντάς τις με τις οδηγίες που περιέχονται στο παρόν εγχειρίδιο. Σημειώστε ότι είναι δυνατή η ευθυγράμμιση της πόρτας με τις πόρτες άλλων επίπλων, ακόμη και αν υπερβαίνει σε ύψος τον πίνακα ελέγχου.
- Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
- Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται στο κιτ εγκατάστασης, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία.
- Να είστε προσεκτικοί όταν ανοίγετε και κλείνετε το προϊόν.
- Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ανατροπή του προϊόντος.
- Το προϊόν πρέπει να είναι οριζοντιωμένο για να λειτουργεί σωστά, διαφορετικά η πόρτα δεν θα κλείνει καλά, με αποτέλεσμα να διαφεύγει καυτός ατμός.

Πού εγκαθίσταται το πλυντήριο πιάτων

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
• Μην εγκαθιστάτε το προϊόν σε ανοικτούς χώρους εκτεθειμένο σε ατμοσφαιρικούς παράγοντες.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα.
• Χρησιμοποιείτε το προϊόν μόνο όταν τοποθετείται σε διαμέρισμα εντοιχισμού, διαφορετικά κινδυνεύετε από τραυματισμό και εγκαύματα.
• Μην εγκαθιστάτε το πλυντήριο πιάτων κάτω από εστία μαγειρέματος.
• Μην εγκαθιστάτε το προϊόν κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες κ.λπ.).
• Μην τοποθετείτε το προϊόν πάνω σε χαλιά ή παρόμοιες επιφάνειες.
• Τοποθετήστε το προϊόν σε καθαρή, επίπεδη και σταθερή επιφάνεια.

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

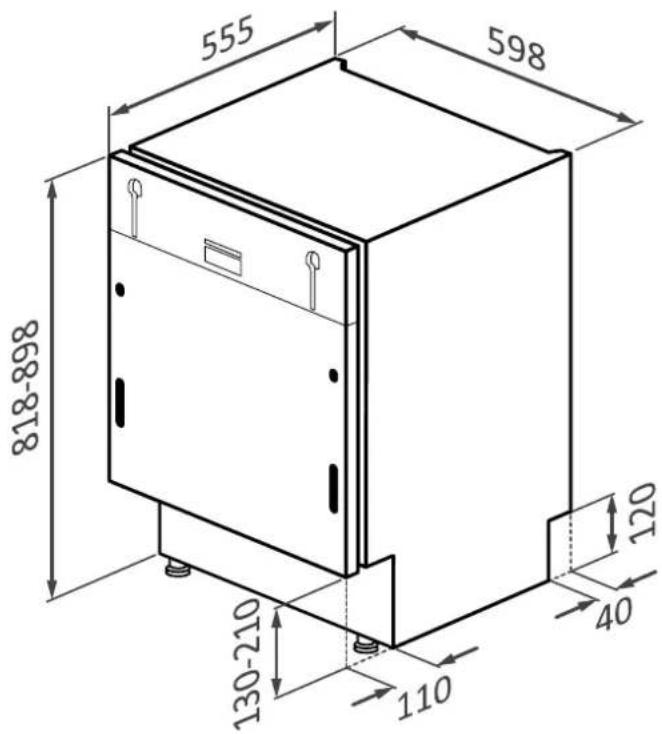

Μπροστινή αξονομετρική προβολή του προϊόντος

555 598 818-898 130-210 110 40 120

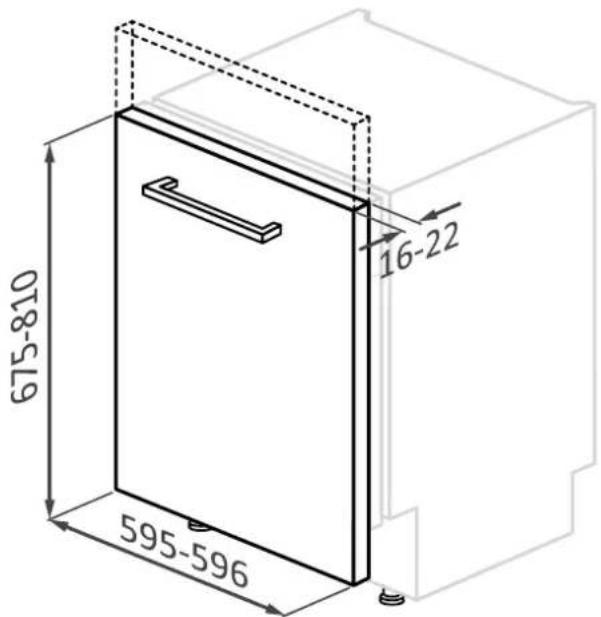

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

675-810 595-596 16-22

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν το πάνελ κουζίνας ζυγίζει περισσότερο από 9 kg, επικοινωνήστε με την εξυπηρέτηση πελατών.

Διαστάσεις σε mm

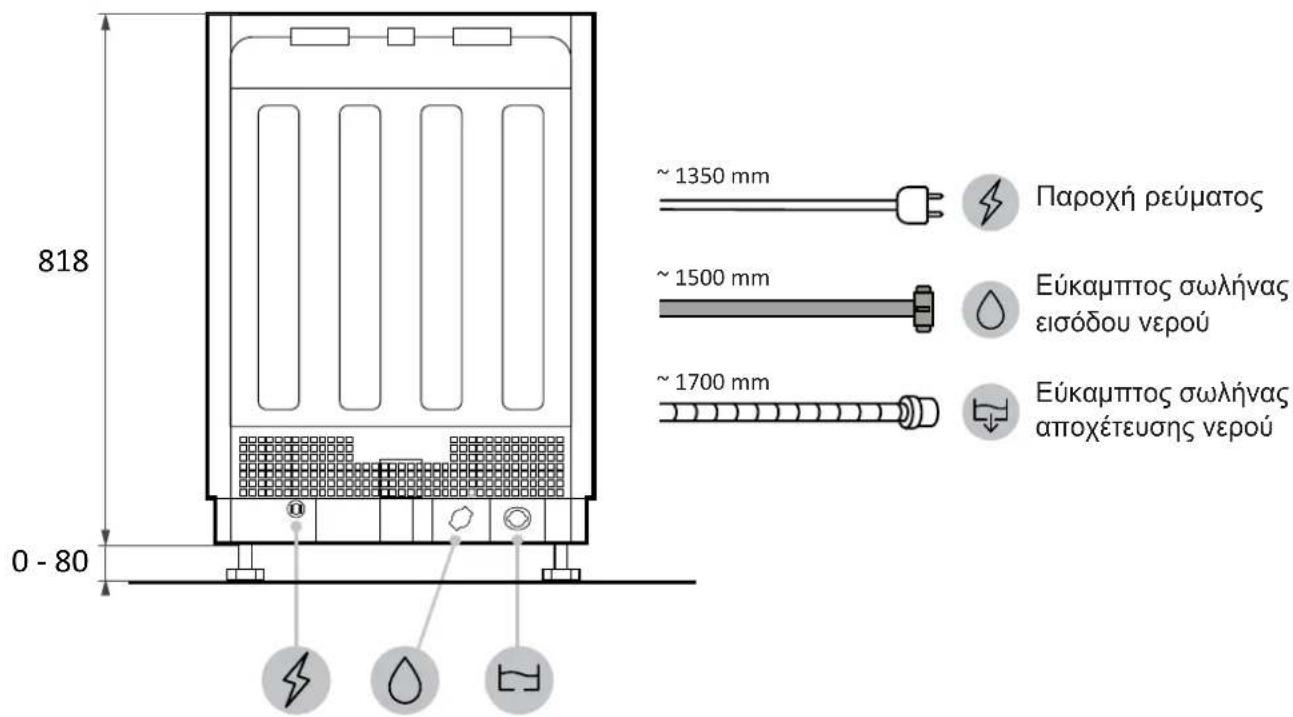

Πίσω όψη

818 0 - 80 ~ 1350 mm Παροχή ρεύματος ~ 1500 mm Εύκαμπτος σωλήνας εισόδου νερού ~ 1700 mm Εύκαμπτος σωλήνας αποχέτευσης νερού

Πλάγια όψη

1200 690

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR:

ή κάνοντας κλικ σε αυτόν τον

2-3ω

5 Εργαλεία εγκατάστασης

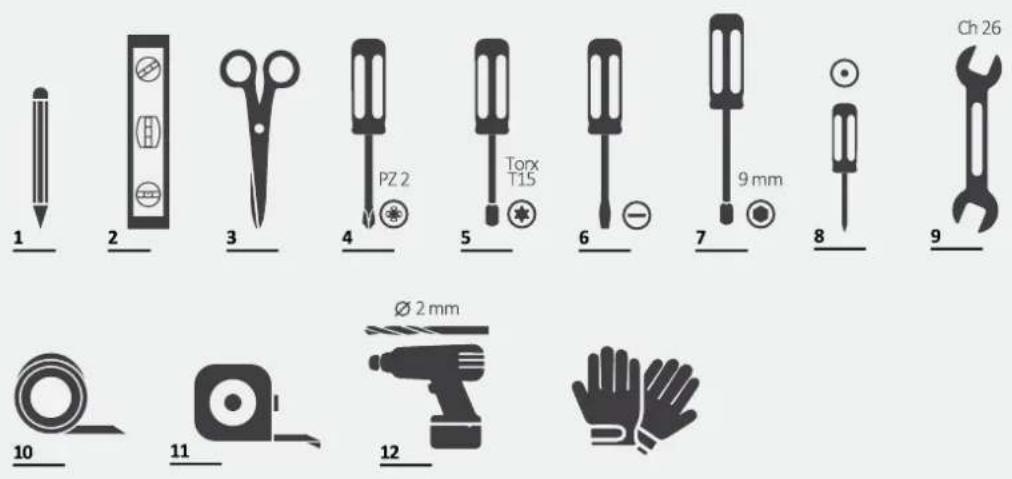

Απαιτούμενα εργαλεία

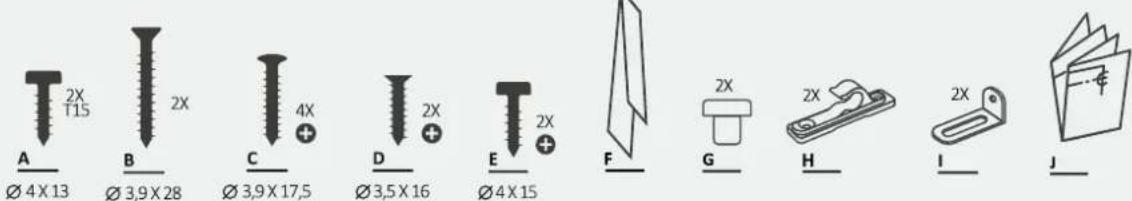

Εργαλείαπου παρέχονταιμε τοπροϊόν

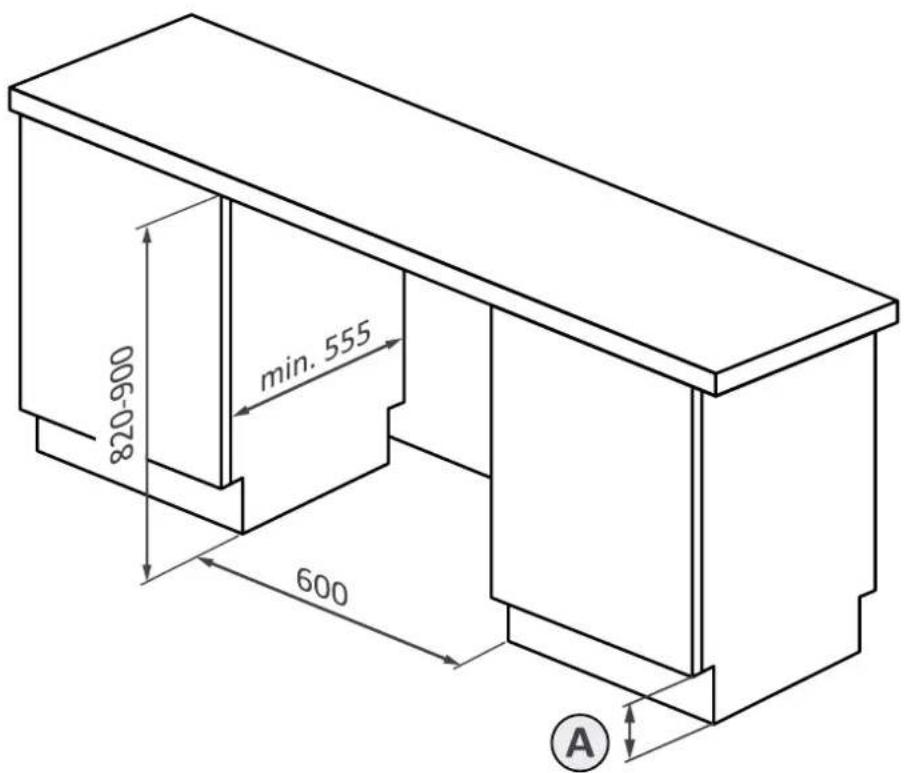

Διαστάσεις σε mm

Αξονομετρική προβολή

820-900 min. 555 600 A

A

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος της εσοχής είναι 818 mm. Σε αυτή την περίπτωση, η απόσταση μεταξύ της πόρτας και του δαπέδου πρέπει να είναι μεταξύ 10 και 130 mm. Εάν το πλυντήριο πιάτων είναι υπερυψωμένο (μέγ. 898 mm), η απόσταση πόρτας-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, μέχρι το πολύ 90 έως 210 mm.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

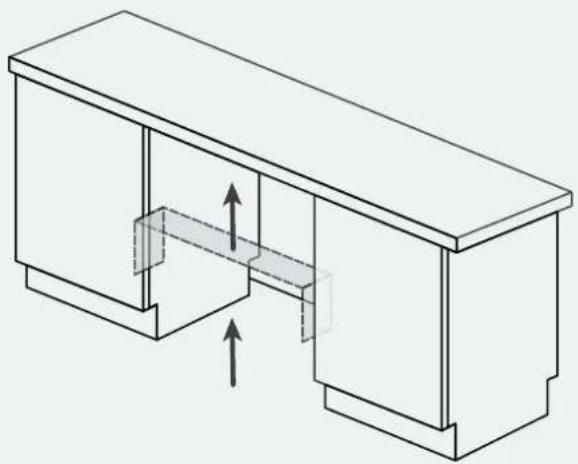

7.1 Τοποθέτηση ταινίας ατμού

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

F

2.

Γείρετε το πλυντήριο πιάτων ανασηκώνοντας το πίσω μέρος περίπου 10 cm.

7.3 Ρύθμιση πίσω ποδιού

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως υποδεικνύεται παρακάτω.

πόδι ΕΠΑΝΩ 7 ΚΑΤΩ

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

7.4 Ρύθμισημπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, ανασηκώστεελαφρά το πλυντήριο πιάτων.

πόδια 6 Ch 26 9

7.5 Ρύθμιση κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάθετο και οριζόντιο επίπεδο.

7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού

Εισάγετε το πλυντήριο πιάτων στο διαμέρισμα εντοιχισμού και ελέγξτε τις μετρήσεις και τις ανοχές.

7.7 Στερέωση των μπροστινών ποδιών

Αφού ελέγξετε όλες τις μετρήσεις, στερεώστε μόνιμα τα μπροστινά πόδια για να αποφύγετε το λασκάρισμά τους με την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει μετά την εγκατάσταση του πάνελ κουζίνας.

πόδια A 5

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

7.8 Προετοιμασία πάνελ

1.

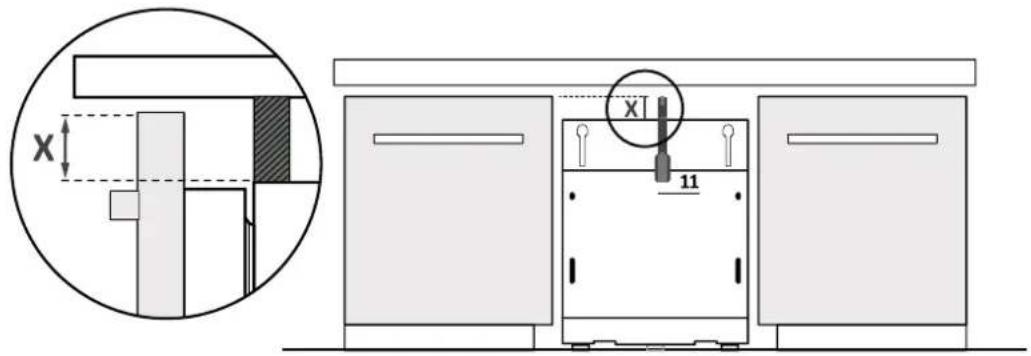

Μετρήστε την απόσταση μεταξύ του άνω άκρου των παρακείμενων πορτών και του πλυντηρίου πιάτων.

Μεταφέρετε τη μέτρηση στο πάνελ κουζίνας και εντοπίστε το κέντρο.

X 1 11

3.

Εφαρμόστε το σχεδιότυπο διάτρησης και ακολουθήστε τις παρεχόμενες οδηγίες.

7.8 Προετοιμασία πάνελ

4.

Αφαιρέστε το σχεδιότυπο διάτρησης και εφαρμόστε τα εξαρτήματα.

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από την πίσω επιφάνεια του πάνελ, ειδικά αν τοποθετήσετε τη λαβή.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

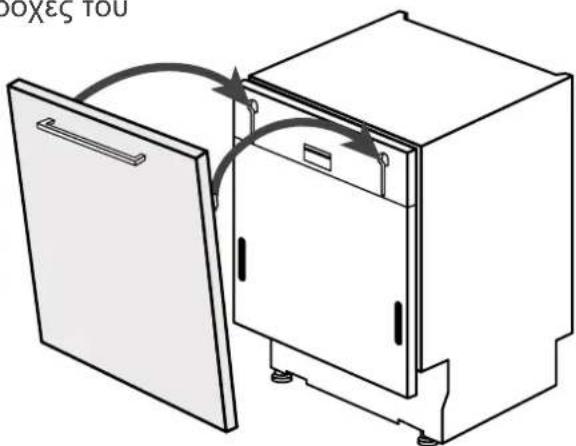

7.9 Εγκατάσταση πάνελ

1.

Εισάγετε τους επάνω πείρους στις υποδοχές του πλυντηρίου πιάτων.

F

Στερεώστε το πάνελ χρησιμοποιώντας τα κάτω άγκιστρα.

G

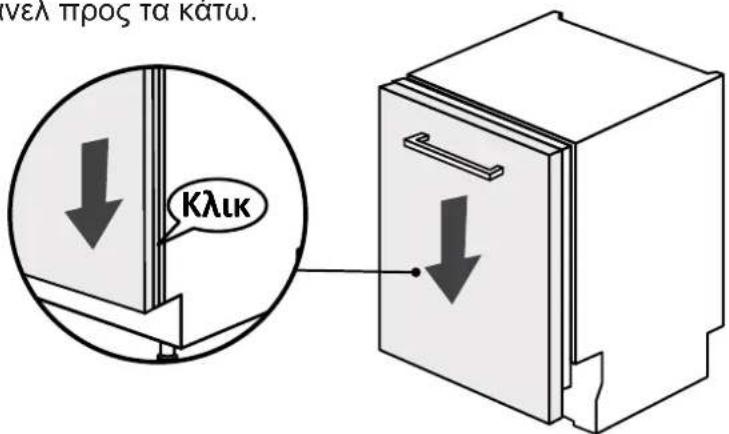

Σπρώξτε το πάνελ προς τα κάτω.

νελ προς τα κατω. Κλικ

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε το πλυντήριο πιάτων στο δίκτυο ύδρευσης και το ηλεκτρικό δίκτυο τώρα, τηρώντας τις οδηγίες που παρέχονται στο κεφάλαιο 8.

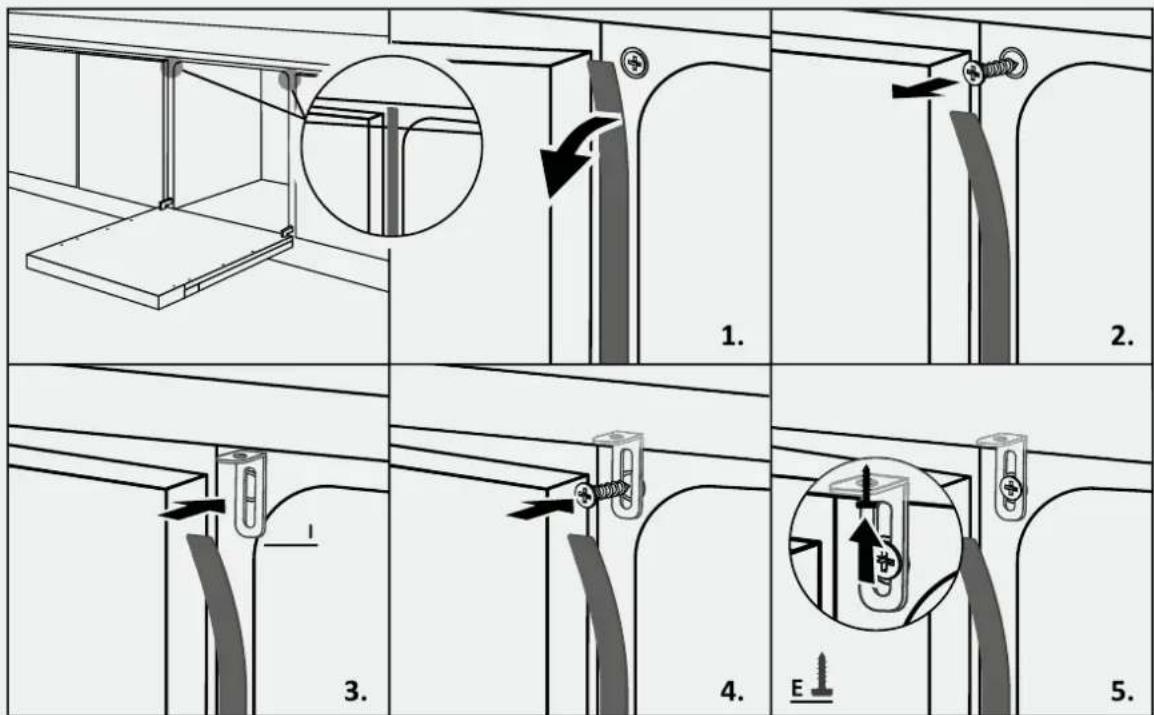

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Οδηγίες για τη στερέωση του πλυντηρίου πιάτων πλάι σε παρακείμενα ντουλάπια.

1. 2. 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν δεν μπορείτε να στερεώσετε το πλυντήριο πιάτων πλευρικά, χρησιμοποιήστε τα παρεχόμενα υποστηρίγματα και στερεώστε το στον πάγκο εργασίας. Προσέξτε εάν το υλικό του πάγκου εργασίας δεν είναι ξύλο.

8 Αποχέτευση νερού και σύνδεση ηλεκτρικής ενέργειας

8.1 Διάγραμμα σύνδεσης

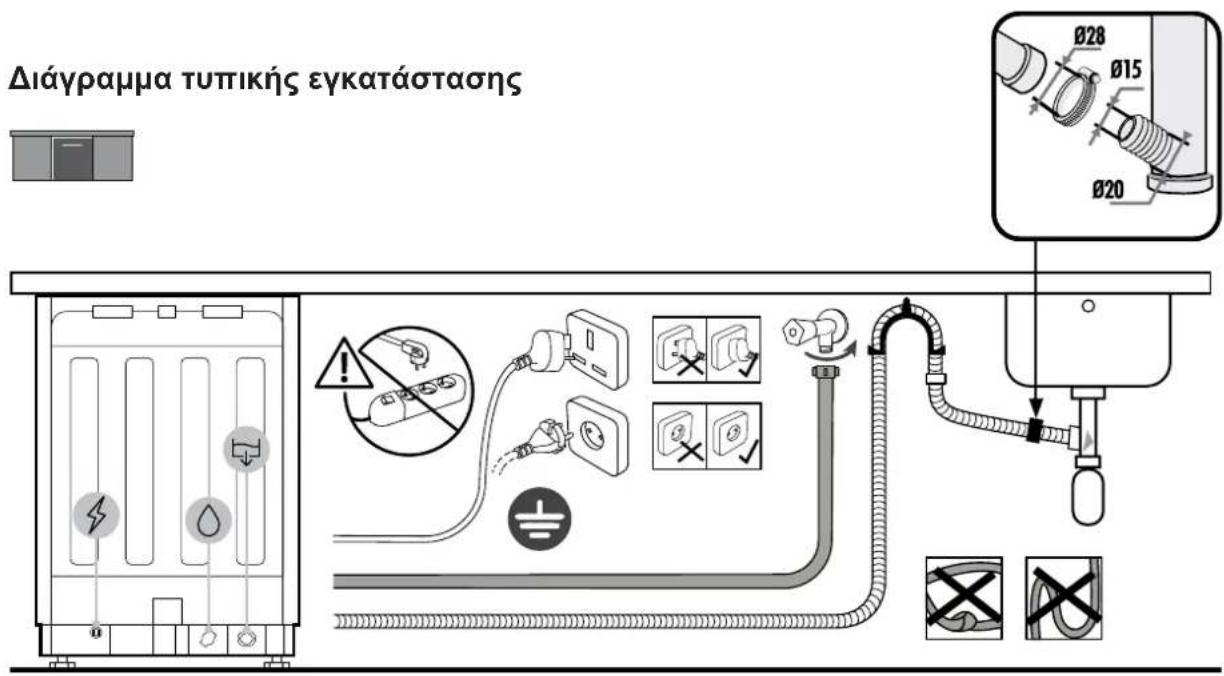

Διάγραμμα τυπικής εγκατάστασης Ø28 Ø15 Ø20

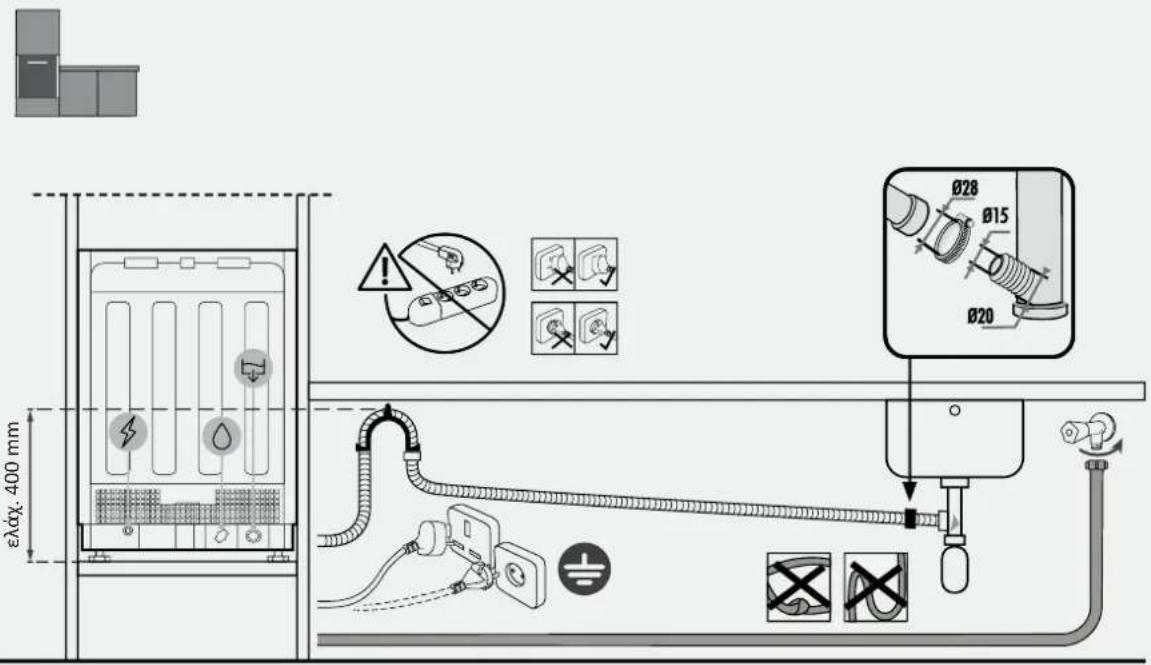

Διάγραμμαεγκατάστασης σε στήλη

ελάχ. 400 mm Ø28 Ø15 Ø20

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση νερού είναι μεταξύ 0,08 Μρα και 1 Μρα.

8.2 Διατάξεις ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που το νερό υπερβεί την κανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα τη ροή νερού ή/και αποχετεύει το πλεονάζον νερό.

Βλ. το Εγχειρίδιο χρήσης για περισσότερες λεπτομέρειες.

Παράδοση στον χρήστη 9

Στο το τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη για τις βασικές λειτουργίες.
• Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με ασφαλή χρήση και χειρισμό.
• Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας και αφαιρέστε τα παρεχόμενα αξεσουάρ από το εσωτερικό του προϊόντος.

ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση του προϊόντοςεξαρτάται από το επιλεγμένο μοντέλο.

Αποσυναρμολόγηση πλυντηρίου πιάτων

10

• Αποσυνδέστε το προϊόν από την παροχή ηλεκτρικού ρεύματος και νερού.
• Ξεβιδώστε τις βίδες στερέωσης.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω.
• Αυτό το προϊόν δεν προκαλεί ζημιά στα έπιπλα, τα οποία μπορούν επίσης να χρησιμοποιηθούν με μια νέα συσκευή.
