Tipo di prodotto	Lavastoviglie da incasso
Marca	Haier
Modello	XS6B0S3SB-08
Larghezza	555 mm
Profondità	598 mm
Altezza (regolabile)	818 - 898 mm
Altezza minima di incasso	818 mm
Larghezza minima di incasso	555 mm
Profondità minima di incasso	600 mm
Alimentazione elettrica	220-240 V ~ 50 Hz
Lunghezza del cavo di alimentazione	~ 1350 mm
Lunghezza del tubo di carico acqua	~ 1500 mm
Lunghezza del tubo di scarico	~ 1700 mm
Pressione acqua richiesta	0,08 - 1 MPa
Dispositivo anti-allagamento	Sì (arresto automatico dell'afflusso d'acqua)
Nastro anti-vapore	Incluso (da installare sotto il piano di lavoro)
Regolazione dell'altezza	Piedini anteriori e posteriori regolabili
Peso massimo del pannello porta	9 kg
Installazione	Richiede un tecnico qualificato

Domande frequenti - XS6B0S3SB-08 HAIER

Come regolare l'altezza della lavastoviglie?

Inclinare la lavastoviglie sollevando la parte posteriore di circa 10 cm. Regolare il piedino posteriore dalla parte anteriore utilizzando la rotella (SU/GIÙ). Quindi regolare i piedini anteriori avvitandoli o svitandoli direttamente. Infine, livellare la lavastoviglie utilizzando una livella a bolla.

Qual è la pressione dell'acqua richiesta per questa lavastoviglie?

La pressione dell'acqua deve essere compresa tra 0,08 MPa e 1 MPa. Assicurarsi che questa condizione sia soddisfatta prima del collegamento.

Posso installare un pannello porta personalizzato?

Sì, è possibile installare un pannello cucina personalizzato. Il peso del pannello non deve superare 9 kg. Seguire le istruzioni di foratura fornite con la dima e fissare il pannello inserendo i perni superiori e poi avvitando la parte inferiore.

Qual è il peso massimo del pannello della porta?

Il peso massimo consentito per il pannello della porta è di 9 kg. Se il pannello supera questo peso, contattare il servizio clienti.

Come installare il nastro anti-vapore?

Il nastro anti-vapore deve essere applicato sotto il piano di lavoro e sui lati dei mobili adiacenti. Protegge i mobili dall'umidità. Utilizzare la pellicola protettiva fornita nel kit di installazione.

Cosa fare in caso di allagamento?

La lavastoviglie è dotata di un dispositivo di sicurezza anti-allagamento. In caso di superamento del livello normale dell'acqua, arresta automaticamente l'afflusso d'acqua e/o scarica l'eccesso. Se il problema persiste, contattare un tecnico.

Devo chiamare un professionista per l'installazione?

Sì, l'installazione deve essere eseguita da un tecnico qualificato che conosca le leggi vigenti. Un'installazione scorretta può provocare danni e annullare la garanzia. Non collegare l'apparecchio prima che l'installazione sia completata.

Come pulire i filtri?

I filtri si trovano sul fondo della vasca. Rimuovere il cestello inferiore, ruotare il filtro cilindrico e rimuoverlo. Pulirlo sotto l'acqua corrente, così come il filtro piatto. Rimontare in ordine inverso. Questa operazione va eseguita regolarmente.

Quali sono le dimensioni esatte della lavastoviglie?

Le dimensioni sono: larghezza 555 mm, profondità 598 mm, altezza regolabile da 818 a 898 mm. L'incasso richiede un'altezza minima di 818 mm e una larghezza minima di 555 mm.

Come smontare la lavastoviglie?

Innanzitutto scollegare l'apparecchio dalle reti elettrica e idraulica. Svitare le viti di fissaggio laterali o sul piano di lavoro. Sollevare leggermente il prodotto ed estrarlo completamente. Il mobile rimane utilizzabile.

MANUALE UTENTE XS6B0S3SB-08 HAIER

Questo manuale di installazione è pensato per i produttori delle cucine che accoglieranno questi prodotti. Per garantire la sicurezza e ottenere i migliori risultati, leggere attentamente questo manuale, comprese le istruzioni di sicurezza, e conservarlo per riferimenti futuri. Prima di procedere con l'installazione, prendere nota del numero di serie, in quanto potrebbe essere necessario in caso di riparazioni. Verificare eventuali danni durante il trasporto e consultare un tecnico in caso di dubbi prima dell'utilizzo. Tenere sempre tutto il materiale da imballaggio a distanza di sicurezza dai bambini.

NOTA: Le caratteristiche, le immagini contenute nel manuale e gli accessori del prodotto possono variare a seconda del modello acquistato.

Indice

1 Avvisi di sicurezza per l'installazione p.2-3

2 Dove installare la lavastoviglie p.3

3 Dimensioni lavastoviglie p.4-5

4 Video di installazione step by step p.6

5 Strumenti per l'installazione p.6

6 Dimensioni di incasso p.7

7 Indicazioni relative all'installazione della lavastoviglie p.8 - 15

7.1 Installazione della fascia anti vapore
7.2 Regolazione dell'altezza
7.3 Regolazione del piedino posteriore
7.4 Regolazione dei piedini frontali
7.5 Regolazione dell'inclinazione
7.6 Inserimento nel vano incasso
7.7 Fissaggio dei piedini frontali
7.8 Preparazione del pannello
7.9 Installazione del pannello
7.10 Fissaggio della macchina alla cucina

8 Collegamento alla rete idrica ed elettrica p.16-17

8.1 Schema di collegamento

8.2 Dispositivi di sicurezza

9 Consegna all'utente p.17

10 Smontaggio della lavastoviglie p.17

1 Avvisi di sicurezza per l'installazione

Osservare le presenti indicazioni prima di iniziare l'installazione del prodotto. La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il prodotto.

• L'installazione deve essere effettuata da un tecnico qualificato che deve conoscere e rispettare le leggi vigenti nel paese di installazione e le istruzioni del fabbricante;
• Se è richiesta l'assistenza del produttore per eliminare guasti derivanti da un'errata installazione, tale assistenza non è coperta dalla garanzia;
• Rimuovere il materiale di imballaggio prima di mettere in funzione l'elettrodomestico;
• Dopo aver disimballato il prodotto verificare che non sia danneggiato e, in caso di problemi, contattare il centro assistenza, prima di procedere con l'installazione e non collegarlo alla rete elettrica;
• Un prodotto danneggiato può essere la causa di un corto circuito, una scossa elettrica, un principio d'incendio e altri pericoli;
• Verificare se nell'imballo ci sono accessori o materiali di corredo (buste con viti, documenti, opuscoli etc.) e, nel caso, rimuoverli e conservarli;
• Un'errata installazione può causare danni o lesioni a persone, animali o cose. Il produttore non può essere ritenuto responsabile per tali danni o lesioni;
• L'utilizzo sicuro viene garantito solo se l'installazione è stata effettuata in modo corretto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio scorretto la responsabilità ricade su chi ha installato il prodotto;
• Durante l'installazione, l'elettrodomestico non deve essere collegato alla rete elettrica;
• Si consiglia di indossare guanti protettivi durante l'installazione per evitare lesioni da taglio;
• In caso di installazione errata, manomissione dell'apparecchio e collegamento non conforme, decade la validità della garanzia del prodotto;
• Accertarsi che a incasso ultimato il cavo di alimentazione elettrica del prodotto non sia accessibile;
• Dopo il montaggio, il cavo di alimentazione non deve entrare in contatto con parti mobili dei componenti della cucina (ad esempio un cassetto) e non deve essere esposto a sollecitazioni meccaniche;
• Nel consegnare il prodotto all'utente finale, il tecnico deve assicurarsi che sia stato installato correttamente;
• Non collegare il prodotto alla rete elettrica finché non sia stato completamente installato il pannello frontale. In caso contrario potrebbe sussistere un pericolo elettrico;

• Fare attenzione durante gli spostamenti, il prodotto è pesante;

• Prima di partire con l'installazione, verificare tutte le misure del vano incasso confrontandole con le istruzioni contenute in questo manuale. Si noti che è possibile allineare la porta agli sportelli degli altri mobili, anche se dovesse superare il control panel in altezza;

• Assicurarsi che l'area in cui il prodotto deve essere installato sia solida;
• Attaccare la pellicola protettiva, inclusa nel kit d'installazione, sotto al piano di lavoro e sui mobili adiacenti. La pellicola protettiva serve a proteggere i mobili dall'umidità;
• Prestare attenzione durante l'apertura e la chiusura del prodotto;
• Un'installazione non corretta può causare il ribaltamento del prodotto;
• The product must be level to function correctly, otherwise the door will not close properly, leading to the escape of hot steam.

Dove installare la lavastoviglie

2

• Installare e utilizzare questo prodotto in un ambiente chiuso, coperto, asciutto e ben ventilato;
  • Non installare il prodotto in ambienti aperti ed esposti agli agenti atmosferici;
• Montare il prodotto in prossimità di una presa elettrica;
• Utilizzare il prodotto solo se inserito in un vano incasso, altrimenti si rischiano lesioni e scottature;
  • Non installare la lavastoviglie sotto un piano cottura;
• Non installare il prodotto in prossimità di fonti di calore (radiatori, stufe etc.);
  • Non collocare il prodotto su tappeti o superfici simili;
• Posizionare il prodotto su una superficie pulita, piana e solida.

3 Dimensioni lavastoviglie

Dimensioni in mm

Vista assonometrica frontale del prodotto

Vista assonometrica frontale con anta cucina

ATTENZIONE: se il pannello della cucina è più pesante di 9kg, contattare il centro assistenza.

Dimensioni in mm

Vista posteriore

Vista laterale

4 Video di installazione step by step

È possibile visionare

il video d'installazione del prodotto

scansionando il Qr Code:

oppure cliccando al seguente

5 Strumenti per l'installazione

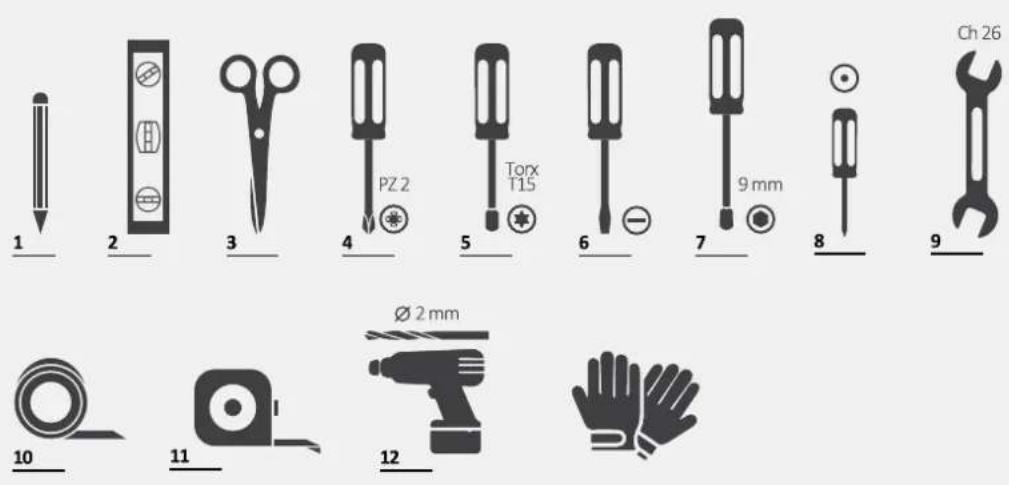

Strumenti necessari

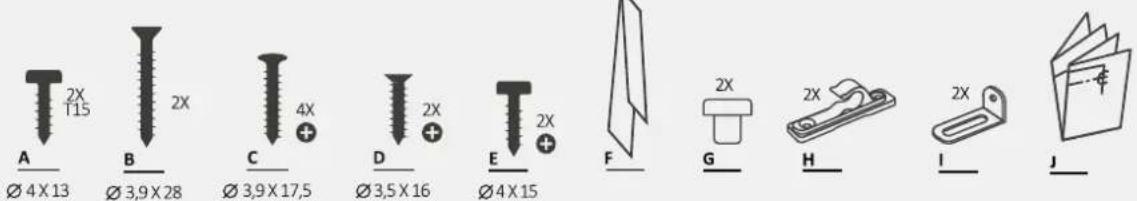

Strumenti forniti con il prodotto

Dimensioni in mm

Vista assonometrica

A

ATTENZIONE: La misura minima del vano incasso è 818 mm; in questo caso la distanza tra anta e pavimento deve essere compresa tra 10 e 130 mm; Se la lavastoviglie viene sollevata (max. 898 mm), anche la distanza anta-pavimento deve aumentare proporzionalmente, fino ad un massimo compreso tra 90 e 210 mm.

7 Indicazioni relative all'installazione della lavastoviglie

Installazione della fascia anti vapore 7.1

Applicare la fascia sotto il top e ai fianchi dei mobili accanto;

1.

7.2 Regolazione dell'altezza

Inclinare la lavastoviglie sollevando la parte posteriore di circa 10cm.

7.3 Regolazione del piedino posteriore

Regolare l'altezza del piedino posteriore agendo dal fronte della macchina come indicato.

7 Indicazioni relative all'installazione della lavastoviglie

7.4 Regolazione dei piedini frontali

Agire direttamente sui piedini frontali. Se necessario, sollevare leggermente la lavastoviglie.

7.5 Regolazione dell'inclinazione

Mettere la lavastoviglie in bolla rispetto al piano verticale e orizzontale.

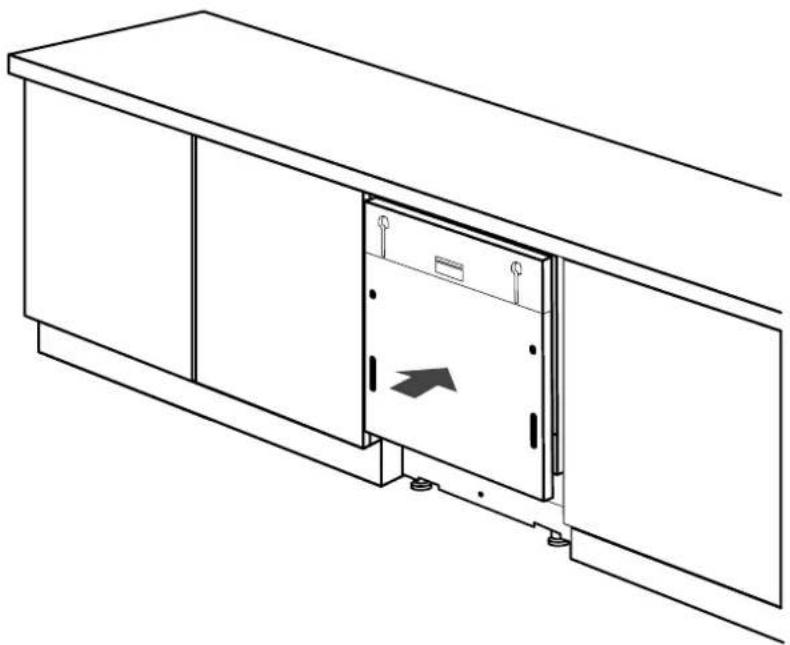

7.6 Inserimento nel vano incasso

Inserire la lavastoviglie nel vano incasso e verificare misure e tolleranze.

Fissaggio dei piedini frontali7.7

Dopo aver controllato tutte le misure, fissare definitivamente i piedini anteriori affichè non si svitino nel tempo. È possibile effettuare questa operazione anche dopo aver applicato il pannello della cucina.

7 Indicazioni relative all'installazione della lavastoviglie

7.8 Preparazione del pannello

1.

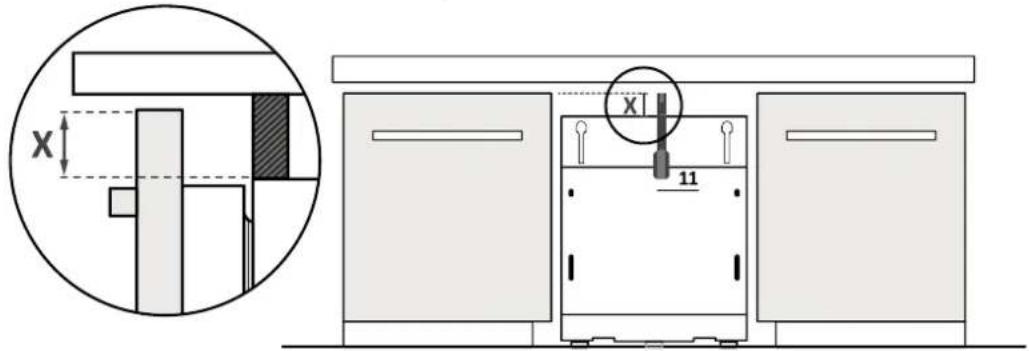

Misurare la distanza tra il bordo superiore delle ante adiacenti e la lavastoviglie;

Riportare la misura sul pannello della cucina e individuare il centro;

3.

Applicare la dima e seguire le istruzioni riportate;

7.8 Preparazione del pannello

4.

Rimuovere la dima e appliccare gli accessori.

ATTENZIONE: Evitare che la testa delle viti sporga sulla superfice posteriore del pannello, in caso di installazione della maniglia.

7 Indicazioni relative all'installazione della lavastoviglie

7.9 Installazione del pannello

1.

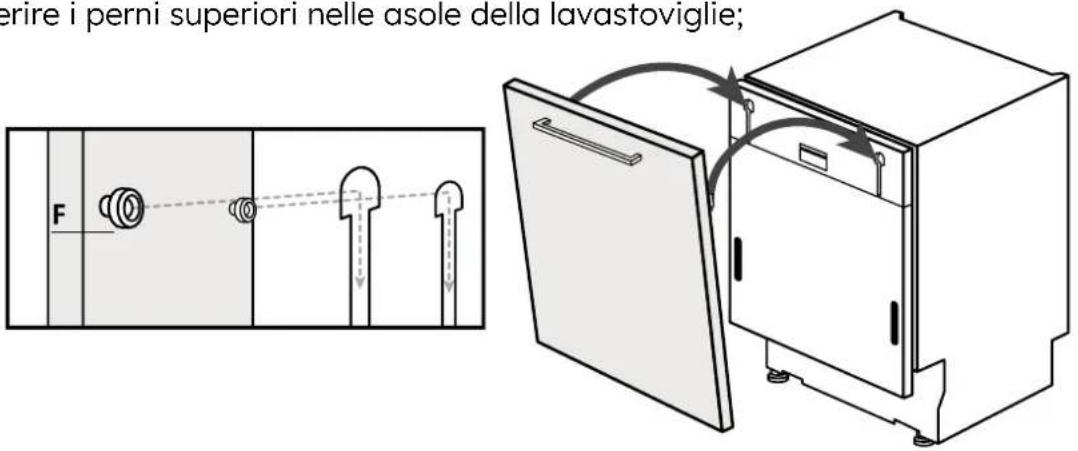

Inserire i perni superiori nelle asole della lavastoviglie;

2.

Ancorare il pannello tramite i ganci inferiori;

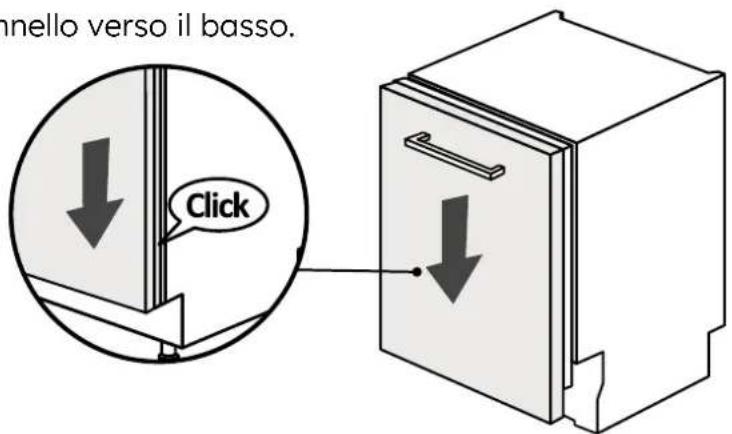

Spingere il pannello verso il basso.

ATTENZIONE: Collegare in questo momento la lavastoviglie alla rete idrica ed elettrica, osservando le indicazioni riportate al capitolo 8.

7.10 Fissaggio della macchina alla cucina

Indicazioni per fissare la lavastoviglie lateralmente ai mobili adiacenti;

ATTENZIONE: Qualora non fosse possibile fissare la lavasoviglie lateralmente, utilizzare le squadrette in dotazione e fissarla al piano di lavoro; prestare attenzione se quest'ultimo non è in legno.

8 Connessione alla rete idrica ed elettrica

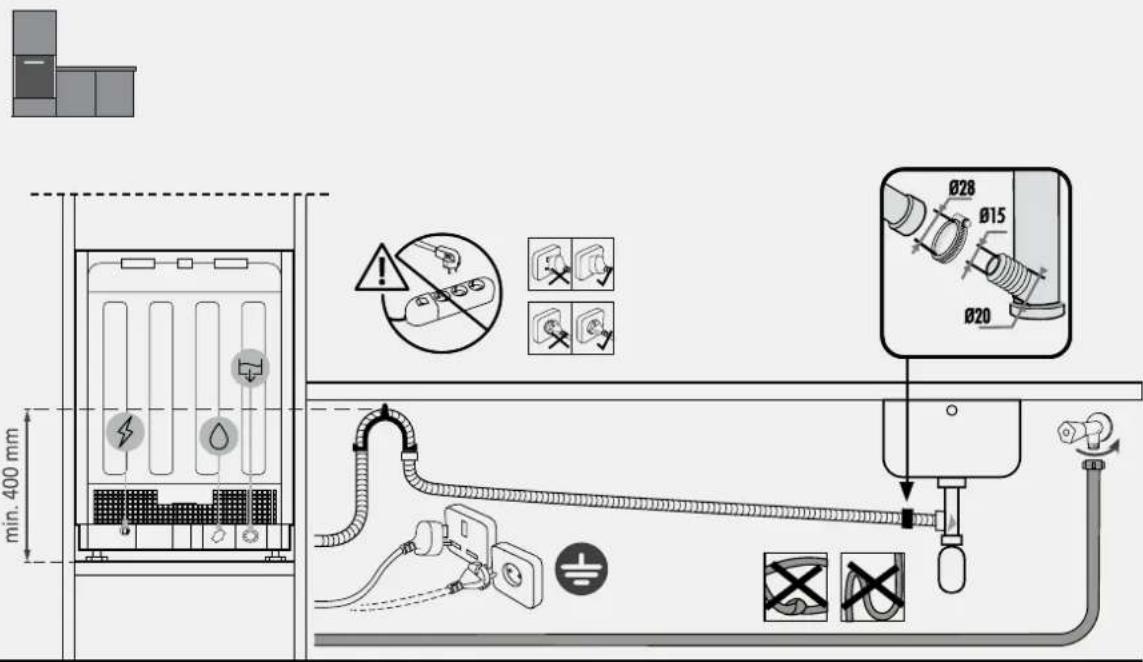

8.1 Schema di connessione

Schema di installazione in colonna

ATTENZIONE: Verificare che la pressione dell'acqua abbia un valore compreso tra 0,08 MPa e 1 MPa;

8.2 Dispositivi di sicurezza

Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantita in eccesso.

Per ulteriori approfondimenti fare riferimento allo User Manual.

Consegna all'utente

9

A conclusione dell'installazione:

• Informare l'utente circa le funzioni essenziali;
• Informare l'utente su tutti gli aspetti rilevanti per la sicurezza dell'uso e della manipolazione;
• Consegnare all'utente gli accessori e le istruzioni per l'uso e il montaggio da conservare con cura.

Al termine dell'installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio ed estrarre gli accessori in dotazione dall'interno della lavastoviglie.

NOTA: L'aspetto effettivo del prodotto dipende dal modello scelto.

Smontaggio della lavastoviglie

10

• Scollegare il prodotto dalla rete elettrica e idrica;
• Svitare le viti di fissaggio;
• Sollevare leggermente il prodotto ed estarlo completamente;
• Questo prodotto non rovina il mobile, il quale potrà essere utilizzato anche con un nuovo elettrodomestico.
