XS6B0S3SB-08 - Zmywarki HAIER - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zmywarka do zabudowy
Marka	Haier
Model	XS6B0S3SB-08
Szerokość	555 mm
Głębokość	598 mm
Wysokość (regulowana)	818 - 898 mm
Minimalna wysokość zabudowy	818 mm
Minimalna szerokość zabudowy	555 mm
Minimalna głębokość zabudowy	600 mm
Zasilanie elektryczne	220-240 V ~ 50 Hz
Długość przewodu zasilającego	~ 1350 mm
Długość węża dopływowego	~ 1500 mm
Długość węża odpływowego	~ 1700 mm
Wymagane ciśnienie wody	0,08 - 1 MPa
Urządzenie zapobiegające przelewaniu	Tak (automatyczne zatrzymanie dopływu wody)
Taśma przeciwwilgociowa	Dołączona (do montażu pod blatem)
Regulacja wysokości	Regulowane nóżki przednie i tylne
Maksymalna waga panelu drzwiowego	9 kg
Instalacja	Wymaga wykwalifikowanego technika

Często zadawane pytania - XS6B0S3SB-08 HAIER

Jak wyregulować wysokość zmywarki?

Przechyl zmywarkę, unosząc tył o około 10 cm. Wyreguluj tylną nóżkę od przodu za pomocą pokrętła (GÓRA/DÓŁ). Następnie wyreguluj przednie nóżki, wkręcając lub wykręcając je bezpośrednio. Na koniec wypoziomuj zmywarkę za pomocą poziomicy.

Jakie jest wymagane ciśnienie wody dla tej zmywarki?

Ciśnienie wody musi mieścić się w zakresie od 0,08 MPa do 1 MPa. Przed podłączeniem upewnij się, że ten warunek jest spełniony.

Czy mogę zamontować niestandardowy panel drzwiowy?

Tak, możesz zamontować niestandardowy panel kuchenny. Waga panelu nie może przekraczać 9 kg. Postępuj zgodnie z instrukcjami wiercenia dołączonymi do szablonu i zamocuj panel, wkładając górne sworznie, a następnie przykręcając dolną część.

Jaka jest maksymalna waga panelu drzwiowego?

Maksymalna dozwolona waga panelu drzwiowego wynosi 9 kg. Jeśli panel przekracza tę wagę, skontaktuj się z obsługą klienta.

Jak zamontować taśmę przeciwwilgociową?

Taśmę przeciwwilgociową należy przykleić pod blatem oraz na bokach sąsiednich mebli. Chroni meble przed wilgocią. Użyj folii ochronnej dołączonej do zestawu instalacyjnego.

Co zrobić w przypadku przelewania?

Zmywarka jest wyposażona w urządzenie zabezpieczające przed przelewaniem. W przypadku przekroczenia normalnego poziomu wody automatycznie zatrzymuje dopływ wody i/lub odprowadza nadmiar. Jeśli problem będzie się powtarzał, skontaktuj się z technikiem.

Czy do instalacji muszę wezwać profesjonalistę?

Tak, instalację powinien przeprowadzić wykwalifikowany technik znający obowiązujące przepisy. Nieprawidłowa instalacja może spowodować uszkodzenia i unieważnić gwarancję. Nie podłączaj urządzenia przed zakończeniem instalacji.

Jak czyścić filtry?

Filtry znajdują się na dnie komory. Wyjmij dolny kosz, obróć filtr cylindryczny i wyjmij go. Oczyść go pod bieżącą wodą, podobnie jak płaski filtr. Zamontuj ponownie w odwrotnej kolejności. Czynność tę należy wykonywać regularnie.

Jakie są dokładne wymiary zmywarki?

Wymiary to: szerokość 555 mm, głębokość 598 mm, wysokość regulowana od 818 do 898 mm. Zabudowa wymaga minimalnej wysokości 818 mm i minimalnej szerokości 555 mm.

Jak zdemontować zmywarkę?

Najpierw odłącz urządzenie od sieci elektrycznej i hydraulicznej. Odkręć śruby mocujące boczne lub na blacie. Delikatnie unieś produkt i całkowicie go wyjmij. Meble pozostają nadające się do użytku.

INSTRUKCJA OBSŁUGI XS6B0S3SB-08 HAIER

Niniejszy podręcznik instalacyjny przeznaczony jest dla producentów kuchni, którzy będą integrować te produkty. Aby zapewnić bezpieczeństwo i osiągnąć najlepsze rezultaty, przeczytaj uważnie ten podręcznik, w tym instrukcje bezpieczeństwa, i zachowaj go do przyszłych odniesień. Przed przystąpieniem do instalacji zanotuj numer seryjny, ponieważ może być potrzebny w przypadku napraw. Sprawdź, czy nie ma uszkodzeń podczas transportu i w razie wątpliwości skonsultuj się z technikiem przed użyciem. Zawsze przechowuj wszystkie materiały opakowaniowe z dala od dzieci.

i Uwaga: Cechy i obrazy zawarte w niniejszym dokumencie mają charakter wyłącznie orientacyjny i mogą ulec zmianie bez uprzedzenia.

Spis treści

1 Ostrzeżenia dotyczące bezpieczeństwa podczas instalacji p.2-3
2 Gdzie zainstalować zmywarkę p.3
3 Wymiary zmywarki p.4-5
4 Film instruktazowy krok po kroku p.6
5 Narzędzia do instalacji p.6
6 Wymiary do zabudowy p.7
7 Wskazówki dotyczące instalacji zmywarki p.8 - 15

7.1 Instalacja taśmy parowej
7.2 Regulacja wysokości
7.3 Regulacja tylnej nogi
7.4 Regulacja wysokości przednich nóg
7.5 Regulacja nachylenia
7.6 Włożenie do zabudowanego wnęki
7.7 Mocowanie przednich nóg
7.8 Przygotowanie panelu
7.9 Instalacja panelu
7.10 Mocowanie maszyny do kuchni

8 Podłączenie do sieci wodnej i elektrycznej p.16-17

8.1 Schemat połączeń
8.2 Urządzenia zabezpieczające

9 Dostarczenie użytkownikowi p.17

10 Demontaż zmywarki p.17

1 Ostrzeżenia bezpieczeństwa dotyczące instalacji

Przeczytaj te instrukcje przed rozpoczęciem instalacji produktu. Twoje bezpieczeństwo jest dla nas bardzo ważne. Przeczytaj uważnie te informacje przed użyciem produktu.

• Instalacja musi być przeprowadzona przez wykwalifikowanego technika, który zna i przestrzega obowiązujących przepisów w kraju instalacji oraz instrukcji producenta;
• Jeśli konieczna jest pomoc producenta w usunięciu usterek wynikających z nieprawidłowej instalacji, taka pomoc nie jest objęta gwarancją;
• Usuń materiał opakowaniowy przed uruchomieniem urządzenia;
• Po rozpakowaniu produktu sprawdź, czy nie jest uszkodzony. W przypadku problemów skontaktuj się z serwisem przed rozpoczęciem instalacji i nie podłączaj go do sieci elektrycznej;
• Uszkodzony produkt może spowodować zwarcie, porażenie prądem, pożar i inne zagrożenia;
• Sprawdź, czy opakowanie zawiera akcesoria lub materiały dodatkowe (torebki ze śrubami, dokumenty, broszury itp.) i w razie potrzeby usuń je i zachowaj;
• Nieprawidłowa instalacja może spowodować uszkodzenia lub obrażenia osób, zwierząt lub rzeczy. Producent nie ponosi odpowiedzialności za takie szkody lub obrażenia;
• Bezpieczne użytkowanie jest gwarantowane tylko wtedy, gdy instalacja została wykonana prawidłowo zgodnie z niniejszą instrukcją. W przypadku uszkodzeń spowodowanych nieprawidłowym montażem odpowiedzialność ponosi instalator;
• Podczas instalacji urządzenie nie może być podłączone do sieci elektrycznej;
• Zaleca się noszenie rękawic ochronnych podczas instalacji, aby uniknąć skaleczeń;
• W przypadku nieprawidłowej instalacji, manipulacji urządzeniem lub niezgodnego podłączenia gwarancja produktu traci ważność;
• Upewnij się, że po zabudowie przewód zasilający produktu nie jest dostępny;
• Po zamontowaniu przewód zasilający nie może stykać się z ruchomymi częściami elementów kuchennych (np. szufladą) ani być narażony na naprężenia mechaniczne;
• Przy przekazaniu produktu użytkownikowi końcowemu technik musi upewnić się, że został on prawidłowo zainstalowany;
• Nie podłączaj produktu do sieci elektrycznej, dopóki panel przedni nie zostanie całkowicie zainstalowany. W przeciwnym razie może wystąpić zagrożenie porażeniem prądem;

• Zachowaj ostrożność podczas transportu, produkt jest ciężki;

• Przed rozpoczęciem instalacji sprawdź wszystkie wymiary wnęki, porównując je z instrukcjami zawartymi w niniejszej instrukcji. Należy pamiętać, że można wyrównać drzwi z drzwiami innych mebli, nawet jeśli są wyższe niż panel sterowania;

• Upewnij się, że miejsce instalacji jest stabilne i solidne;
• Naóż folię ochronną dołączoną do zestawu montażowego pod blat i na sąsiednie meble. Folia chroni meble przed wilgocią;
• Zachowaj ostrożność podczas otwierania i zamykania produktu;
• Nieprawidłowa instalacja może spowodować przewrócenie się produktu;
• Produkt musi być wypoziomowany, aby działał prawidłowo, w przeciwnym razie drzwi nie będą się prawidłowo zamykać, co doprowadzi do wydostawania się gorącej pary.

Gdzie zainstalować zmywarkę

2

• Zainstaluj i używaj tego produktu w zamkniętym, zadaszonym, suchym i dobrze wentylowanym środowisku;
• Nie instaluj produktu na otwartych przestrzeniach narażonych na działanie czynników atmosferycznych;
• Zamontuj produkt w pobliżu gniazdka elektrycznego;
• Używaj produktu tylko wtedy, gdy jest zamontowany we wnęce, w przeciwnym razie grozi to obrażeniami i poparzeniami;
• Nie instaluj zmywarki pod płytą grzewczą;
• Nie instaluj produktu w pobliżu źródeł ciepła (grzejniki, piece itp.);
• Nie umieszczaj produktu na dywanach ani podobnych powierzchniach;
• Umieść produkt na czystej, równej i solidnej powierzchni.

3 Wymiary zmywarki

Wymiary w mm

Widok aksonometryczny z przodu produktu

Widok aksonometryczny z przodu z drzwiami kuchennymi

⚠ UWAGA: jeśli panel kuchenny wazy więcej niż 9 kg, skontaktuj się z serwisem.

Wymiary w mm

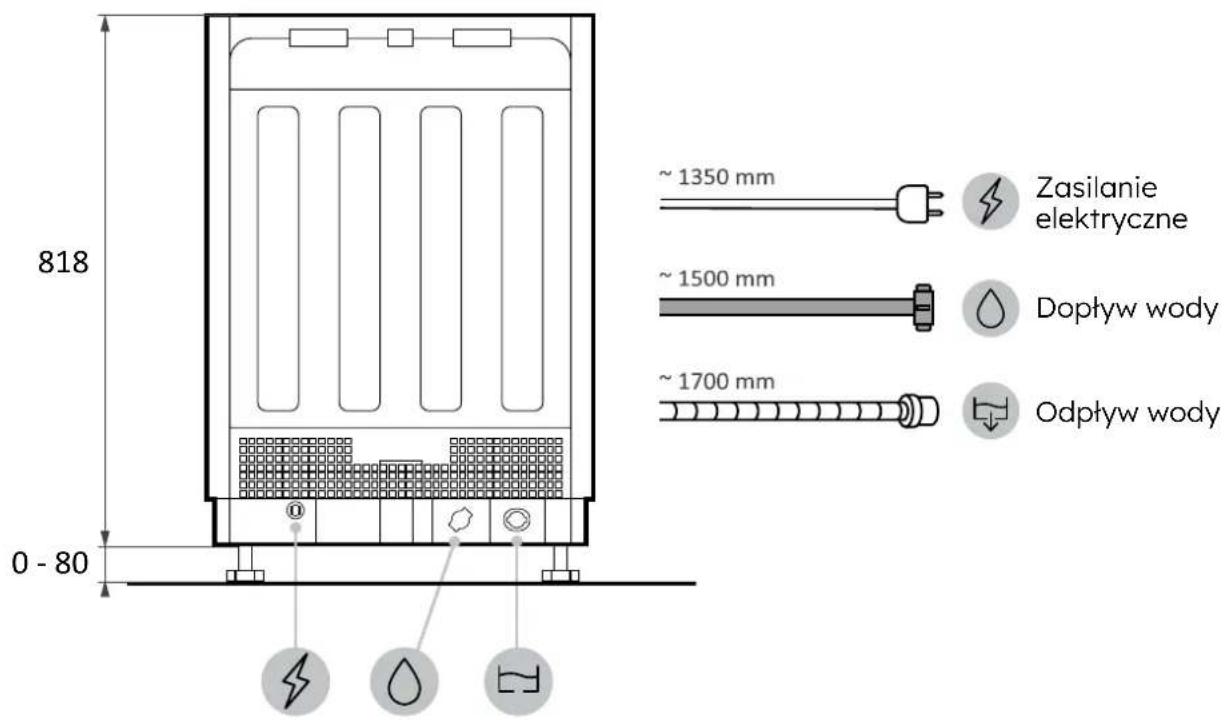

Widok z tyłu

Widok z boku

4 Film instruktazowy krok po kroku

Można obejrzeć film instalacyjny produktu, skanując kod QR.

lub klikając na poniższy link

5 Narzędzia instalacyjne

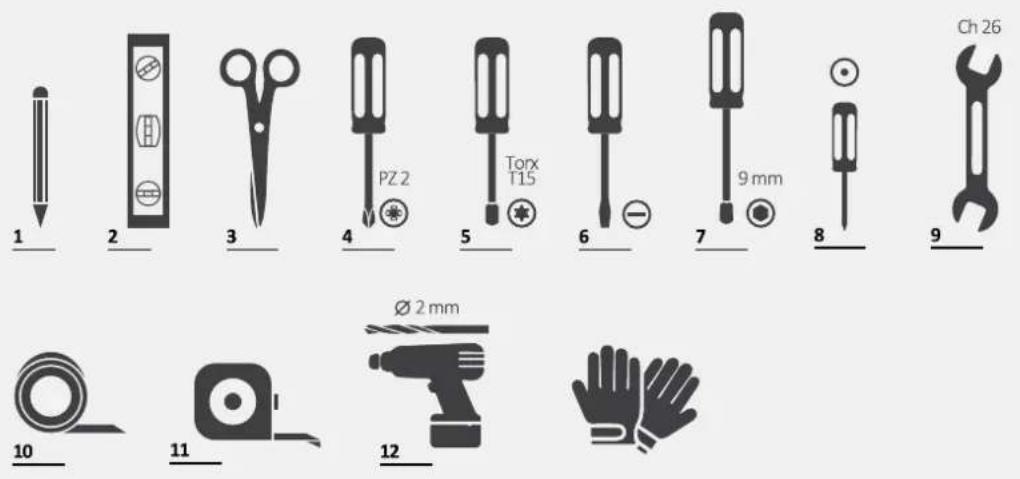

Wymagane narzędzia

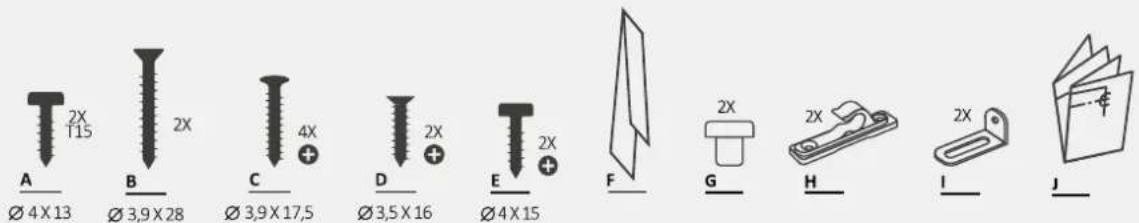

Narzędzia dostarczone z produktem

Wymiary w mm

Widok aksonometryczny

A

⚠ UWAGA: Minimalna wysokość wnęki to 818 mm; w tym przypadku odległość między drzwiami a podłogą musi wynosić od 10 do 130 mm. Jeśli zmywarka zostanie podniesiona (maks. 898 mm), odległość między drzwiami a podłogą również musi się proporcjonalnie zwiększyć, do maksymalnie 90–210 mm.

7 Wskazówki dotyczące instalacji zmywarki

Montaż paska ochrony pary7.1

Zastosuj pasek pod blat i na bokach sąsiednich szafek.

1.

7.2 Regulacja wysokości

Pochyl zmywarkę, podnosząc tylną część o około 10 cm.

7.3 Regulacja tylnej nóżki

Wyreguluj wysokość tylnej nóżki od frontu maszyny zgodnie z instrukcją.

7 Wskazówki dotyczące instalacji zmywarki

7.4 Regulacja wysokości przednich nóżek

Działać bezpośrednio na przednie nóżki. W razie potrzeby lekko podnieść zmywarkę.

7.5 Regulacja nachylenia

Wypoziomuj zmywarkę względem płaszczyzn pionowej i poziomej.

7.6 Włożenie do wnęki zabudowy

Wóż zmywarkę do wnęki zabudowy i sprawdź wymiary oraz tolerancje.

Mocowanie przednich nóżek7.7

Po sprawdzeniu wszystkich wymiarów, na stałe przymocuj przednie nóżki, aby nie poluzowały się z czasem. Operację tę można wykonać również po zamontowaniu panelu kuchennego.

7 Wskazówki dotyczące instalacji zmywarki

7.8 Przygotowanie panelu

1.

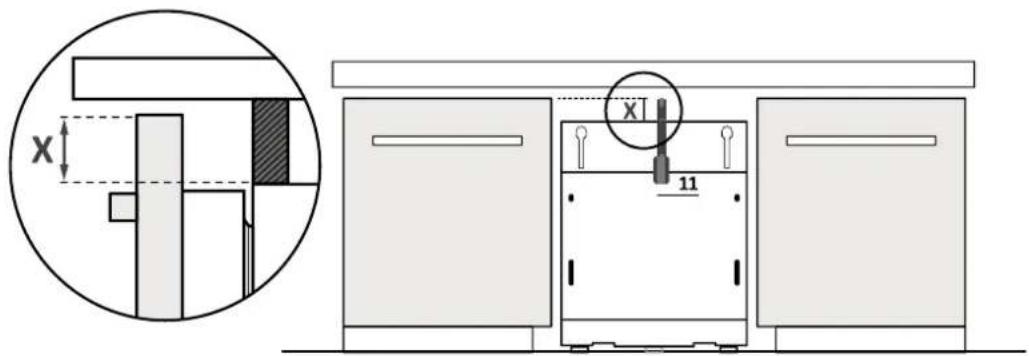

Zmierz odległość między górną krawędzią sąsiednich drzwi a zmywarką;

Przenieś pomiar na panel kuchenny i wyznacz środek;

3.

Zastosuj szablon wiercenia i postępuj zgodnie z podanymi instrukcjami;

7.8 Przygotowanie panelu

4.

Usuń szablon i zamocuj akcesoria.

⚠ UWAGA: Unikaj, aby łby śrub wystawały z tyłu panelu podczas montażu uchwytu.

7 Wskazówki dotyczące instalacji zmywarki

7.9 Montaż panelu

1.

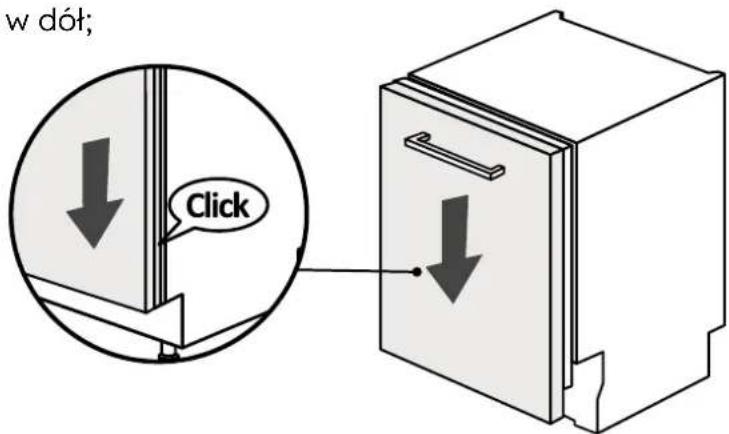

Włóż górne kołki do szczelin zmywarki;

Przymocuj panel do dolnej części zmywarki;

Naciśnij panel w dół;

⚠ UWAGA: Podłącz teraz zmywarkę do sieci wodno-elektrycznej, postępując zgodnie z instrukcjami w rozdziale 8.

7.10 Mocowanie maszyny do kuchni

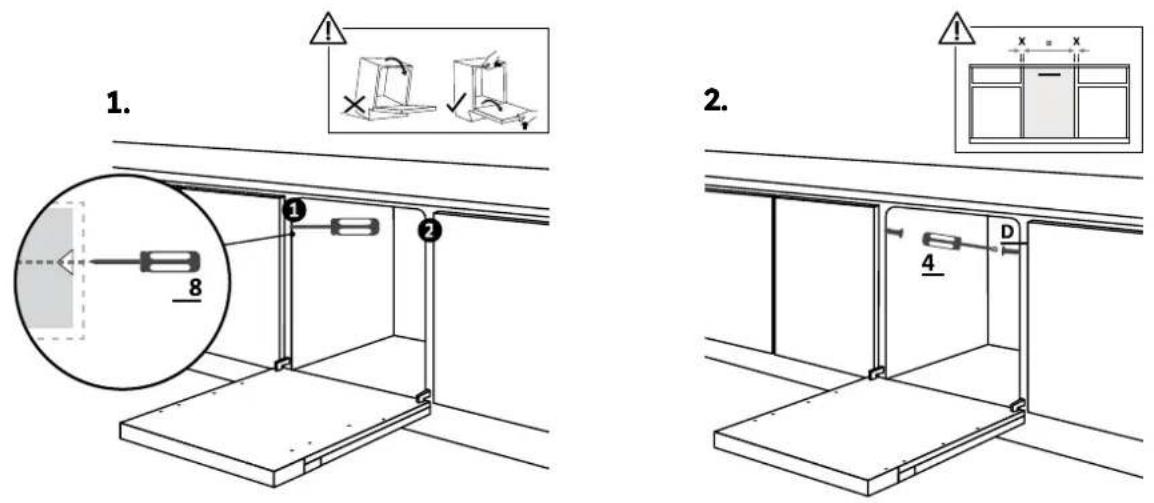

Instrukcje mocowania zmywarki do boku sąsiednich szafek.

⚠ OSTRZEŻENIE: Jeśli nie można przymocować zmywarki bocznie, użyj dołączonych wsporników i przymocuj ją do blatu; zachowaj ostrożność, jeśli materiał blatu nie jest drewniany.

8 Podłączenie do sieci wodnej i elektrycznej

8.1 Schemat potączeń

Schemat instalacji w kolumnie

⚠ OSTRZEŻENIE: Upewnij się, że ciśnienie wody mieści się w zakresie od 0,08 Mpa do 1 Mpa.

8.2 Urządzenia zabezpieczające

Wszystkie zmywarki wyposażone są w zabezpieczenie przed przelaniem, które w przypadku przekroczenia normalnego poziomu wody z powodu awarii automatycznie zatrzymuje dopływ wody i/lub odprowadza nadmiar.

Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi.

Dostawa do użytkownika

9

Na koniec instalacji:

• Poinformuj użytkownika o podstawowych funkcjach;
• Poinformuj użytkownika o wszystkich istotnych aspektach bezpiecznego użytkowania i obsługi;
• Przekaż użytkownikowi akcesoria oraz instrukcje użytkowania i montażu do starannego przechowywania.

Po zakończeniu instalacji usuń folię ochronną, taśmę i wszystkie inne materiały opakowaniowe oraz wyjmij dostarczone akcesoria ze zmywarki.

Uwaga: Rzeczywisty wygląd produktu zależy od wybranego modelu.

Demontaż zmywarki

10

• Odłącz produkt od sieci elektrycznej i wodnej;
• Odkręć śruby mocujące;
• Lekko unieś produkt i całkowicie go wyciągnij;
• Ten produkt nie uszkadza mebla, który może być używany także z nowym urządzeniem.
