Тип продукту	Посудомийна машина вбудована
Бренд	Haier
Модель	XI 4B2E1B-84
Розміри (Ш x Г x В)	598 x 555 x 818-898 мм (висота регульована)
Електроживлення	220-240 В / 50 Гц (стандарт)
Необхідний тиск води	0,08 - 1 МПа
Місткість	12 комплектів посуду (орієнтовно)
Рівень шуму	44 дБ (орієнтовно)
Енергетичний клас	A (орієнтовно)
Програми миття	Багато (деталі не надано)
Опції	Відкладений старт (ймовірно)
Безпека	Система захисту від переливу, блокування від дітей (ймовірно)
Регулювання висоти	Так, за допомогою передніх і задніх ніжок (від 818 до 898 мм)
Кріплення	Бічне до меблів або до стільниці
Протипарна стрічка	Входить у комплект (встановлюється під стільницею)
Кухонна панель	Знімна, максимальна вага 9 кг
Інструменти в комплекті	Гвинти, шаблон для свердління, ключ T15
Встановлення	Обов'язково кваліфікованим техніком
Обслуговування	Регулярно очищайте фільтри (рекомендація)
Запасні частини	Доступні через сервісний центр Haier
Документи в комплекті	Інструкція з встановлення та експлуатації

Часті запитання - XI 4B2E1B-84 HAIER

Як відрегулювати висоту посудомийної машини?

Висоту можна регулювати від 818 до 898 мм, налаштовуючи передні та задні ніжки. Спочатку нахиліть прилад, потім відрегулюйте задню ніжку спереду за допомогою передбаченого гвинта. Потім відрегулюйте передні ніжки для вирівнювання.

Який тип кухонної панелі сумісний?

Панель повинна мати товщину від 16 до 22 мм і максимальну вагу 9 кг. Використовуйте шаблон для свердління, що додається, для правильного розташування кріпильних гвинтів.

Як встановити протипарну стрічку?

Наклейте стрічку, що додається, під стільницею та з боків сусідніх меблів для захисту деревини від вологи. Дотримуйтесь позначок в інструкції.

Чи можна встановити посудомийну машину під варильною поверхнею?

Ні, забороняється встановлювати посудомийну машину під варильною поверхнею або поблизу джерел тепла. Дотримуйтесь безпечних відстаней.

Що робити у разі переливу води?

Посудомийна машина оснащена пристроєм захисту від переливу, який автоматично перекриває подачу води. Перевірте, чи не засмічений зливний шланг, і зверніться до сервісного центру, якщо проблема не зникає.

Як закріпити посудомийну машину до меблів?

Використовуйте гвинти, що додаються, для бічного кріплення до сусідніх меблів або, якщо це неможливо, закріпіть її до стільниці за допомогою включених кронштейнів. Будьте обережні з неметалевими матеріалами.

Який тиск води необхідний?

Тиск води має бути в межах від 0,08 до 1 МПа. Перевірте вашу систему перед введенням в експлуатацію.

Як демонтувати посудомийну машину за потреби?

Відключіть електричне та гідравлічне живлення, відкрутіть кріпильні гвинти, потім злегка підніміть прилад, щоб витягнути його. Меблі залишаються придатними для повторного використання.

Що робити, якщо дверцята не закриваються належним чином?

Переконайтеся, що посудомийна машина вирівняна. Неправильне регулювання ніжок може перешкоджати повному закриттю та спричиняти витік пари.

Де знайти серійний номер?

Запишіть серійний номер до встановлення, оскільки він може знадобитися для ремонту. Зазвичай він знаходиться на табличці з технічними даними всередині дверцят або збоку.

ПОСІБНИК КОРИСТУВАЧА XI 4B2E1B-84 HAIER

Схема за монтаж на колона

Цей посібник з встановлення призначений для виробників кухонь, які будуть встановлювати ці вироби. Для забезпечення безпеки й досягнення найкращих результатів уважно прочитайте цей посібник, включаючи інструкції з техніки безпеки, і збережіть його для подальшого використання. Перш ніж розпочати встановлення, запишіть серійний номер, оскільки він може знадобитися у разі ремонту. Перевірте, чи не було пошкоджень під час транспортування, і в разі сумнівів перед використанням проконсультуйтеся з технічним спеціалістом. Завжди зберігайте всі пакувальні матеріали в недоступному для дітей місці.

i ПРИМІТКА. Характеристики й зображення, що містяться в цьому документі, наведені лише для довідки і можуть бути змінені без попередження.

Покажчик

1 Зауваження щодо техніки безпеки під час встановлення стор. 2-3

2 Де встановити посудомийну машину стор. 3

3 Розміри посудомийної машини стор. 4-5

4 Покрокове відео зі встановлення стор. 6

5 Inструменти для встановлення стор. 6

6 Розміри для вбудованого встановлення стор. 7

7 Інструкції зі встановлення посудомийної машини стор. 8-17

7.1 Нанесення парозахисної стрічки
7.2 Регулювання по висоті
7.3 Регулювання задньої ніжки
7.4 Регулювання висоти передніх ніжок
7.5 Регулювання нахилу
7.6 Встановлення у відсік для вбудованого встановлення
7.7 Фіксація передніх ніжок
7.8 Підготовка панелі
7.9 Встановлення панелі
7.10 Кріплення машини на кухні

8 Підключення до водопровідної і електричної мереж стор. 18-19

8.1 Схема підключення

8.2 Пристрої безпеки

9 Доставка користувачеві стор. 19

10 Демонтаж посудомийної машини стор. 19

1 Застереження щодо безпеки під час встановлення

Дотримуйтесь цих інструкцій, перш ніж розпочати встановлення виробу. Ваша безпека дуже важлива для нас. Уважно прочитайте цю інформацію перед використанням виробу.

• Встановлення має виконувати кваліфікований технічний спеціаліст, який повинен знати й дотримуватися чинного законодавства країни встановлення та інструкцій виробника.
• Якщо для усунення несправностей, що виникли внаслідок неправильного встановлення, потрібне обслуговування виробником, таке обслуговування не покривається гарантією.
• Видаліть пакувальний матеріал перед використанням приладу.
• Після розпакування виробу перевірте його цілісність і, у разі виникнення проблем, зверніться до сервісного центру, перш ніж продовжувати встановлення, і не підключайте його до джерела живлення.
• Пошкоджений виріб може спричинити коротке замикання, ураження електричним струмом, пожежу й інші небезпеки.
• Перевірте упаковку на наявність приладдя або супровідних матеріалів (конвертів з гвинтами, документів, брошур тощо) і, якщо так, вийміть їх і збережіть.
• Неправильне встановлення може призвести до травмування людей, тварин або майна. Виробник не несе відповідальності за таку шкоду чи травми.
• Безпечне використання гарантиється лише за умови правильного встановлення відповідно до цих інструкцій. У разі пошкодження внаслідок неправильного встановлення, відповідальність несе особа, яка встановила виріб.
• Під час встановлення прилад не повинен бути підключений до електромережі.
• Рекомендується використовувати захисні рукавички під час встановлення, щоб уникнути порізів.
• У разі неправильного встановлення, втручання в пристрій і неправильного підключення, гарантія на виріб втрачає чинність.
  • Переконайтеся, що після підключення кабелю живлення виробу він недоступний.
• Після монтажу кабель живлення не повинен торкатися рухомих частин кухонних компонентів (як-от шухляди) інеповинен піддаватися механічним навантаженням.
• При доставці виробу кінцевому користувачеві технічний спеціаліст повинен переконатися, що той встановлений правильно.
• Не підключайте виріб до електричної мережі, доки передня панель не буде повністю встановлена. В іншому випадку може виникнути небезпека ураження електричним струмом.
• Будьте обережні під час транспортування, виріб важкий.

• Перед початком встановлення перевірте всі розміри відсіку для вбудованого встановлення, порівнявши їх з інструкціями, що містяться в цьому посібнику. Зверніть увагу, що вирівняти дверцята з дверцятами інших меблів можна, навіть якщо вони перевищують висоту панелі керування.
• Переконайтеся, що місце встановлення стабільне й міцне.
- Наклейте захисну плівку, що входить до комплекту для монтажу, під стільницю і на навколишні меблі. Ця плівка захищає меблі від вологи.
- Будьте обережні під час відкривання й закривання виробу.
- Неправильне встановлення може призвести до перекидання виробу.
- Для правильної роботи виріб має бути рівним, інакше дверцята не зачинятимуться належним чином, що призведе до виходу гарячої пари.

Де встановити посудомийну машину 2

• Встановлюйте й використовуйте цей виріб у закритому, критому, сухому й добре провітрюваному приміщенні.
• Не встановлюйте виріб у відкритих приміщеннях, що піддаються впливу атмосферних чинників.
• Встановіть виріб поблизу електричної розетки.
• Використовуйте виріб лише у заглибленому відсіку, інакше ви ризикуєте отримати травму й опіки.
• Не встановлюйте посудомийну машину під вариальною поверхнею.
• Не встановлюйте виріб поблизу джерел тепла (радіаторів, печей тощо).
• Не ставте виріб на килими або подібні поверхні.
• Розмістіть виріб на чистій, рівній і стійкій поверхні.

3 Розміри посудомийної машини

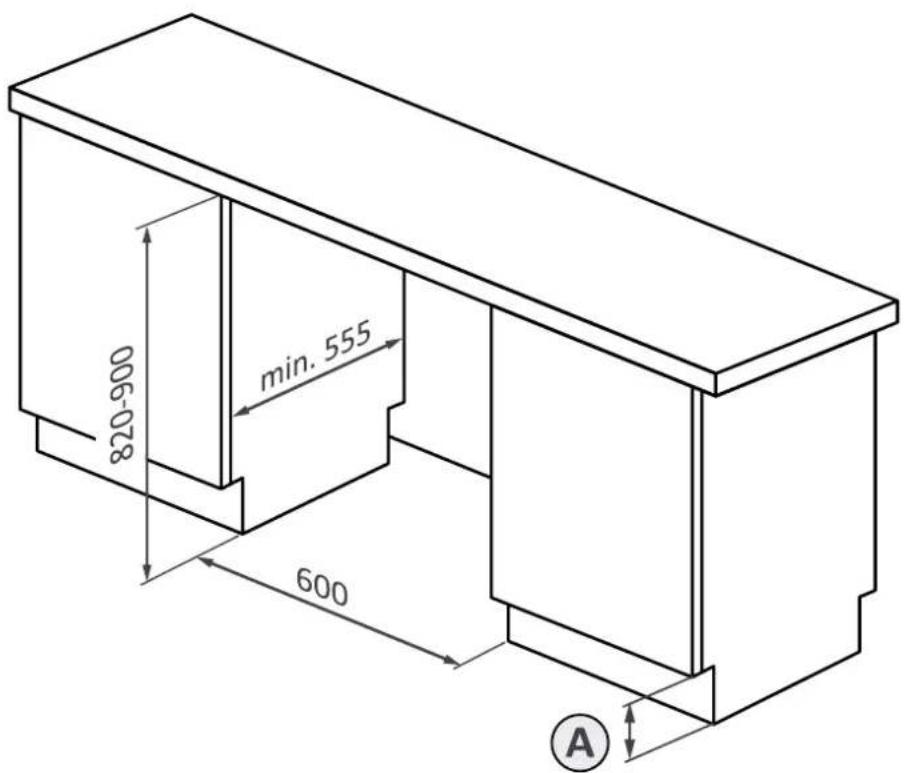

Розміри (мм)

Аксонометричний вигляд виробу спереду

Аксонометричний вигляд спереду з кухонними дверцятами

⚠ ПОПЕРЕДЖЕННЯ : якщо кухонна панель важить більше 9 кг, зверніться до служби підтримки клієнтів.

Розміри (мм)

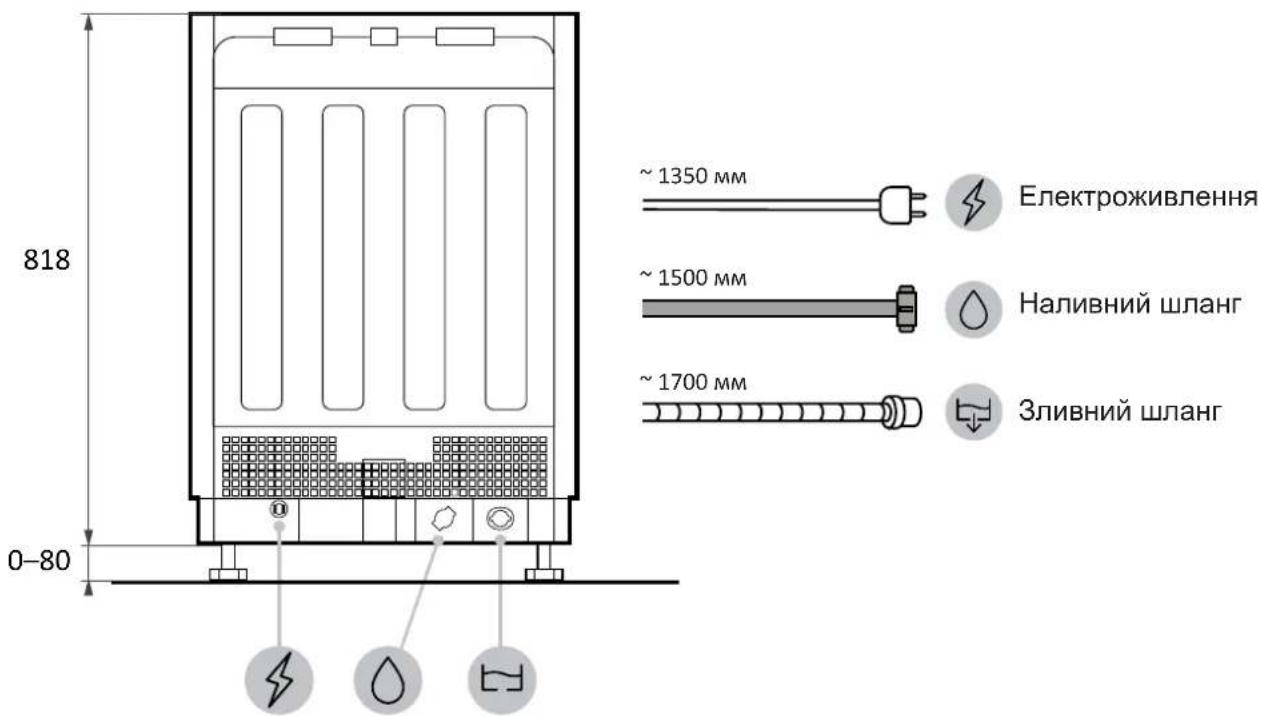

Вид ззаду

Вид збоку

4 Покрокове відео зі встановлення

Ви можете переглянути відео про встановлення виробу, просканувавши QR-код:

або натиснувши це посилання

5 Инструменти для встановлення

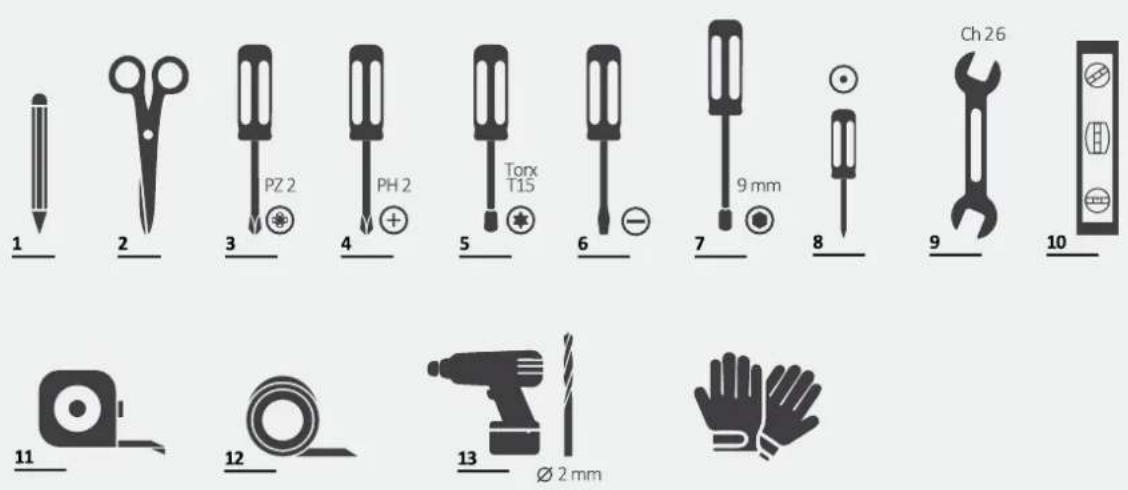

Необхідні інструменти

Инструменти, що постачаються з виробом

Розміри (мм)

Аксонометричний вигляд

A

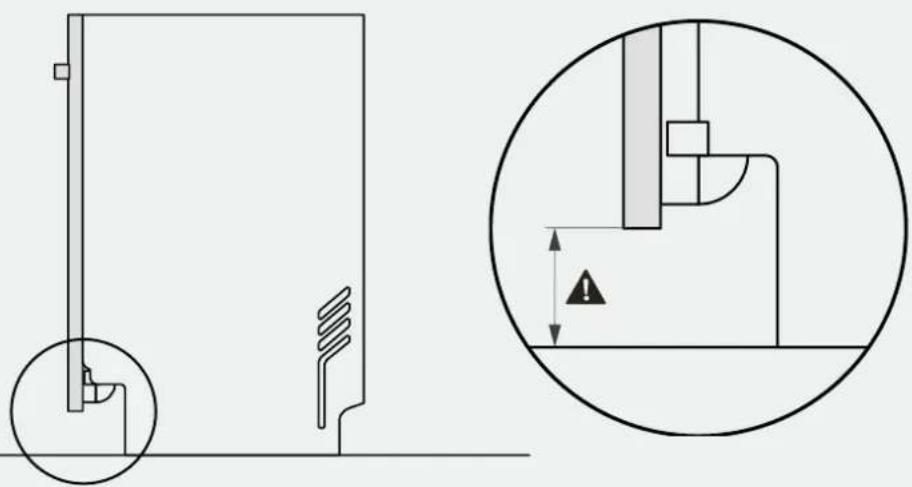

ПОПЕРЕДЖЕННЯ. Мінімальна висота посудомийної машини становить 818 мм; у цьому випадку відстань між кухонними дверцятами й підлогою має бути від 90 до 120 мм. Якщо посудомийну машину піднято (макс. 898 мм), відстань від дверцят до підлоги також має пропорційно збільшуватися, максимум до 170–200 мм.

7 інструкції зі встановлення посудомийної машини

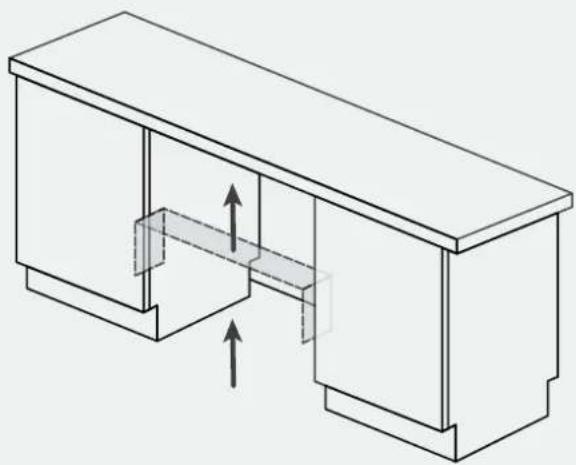

7.1 Нанесення парозахисної стрічки

Наклейте наліпку під стільницею і по боках на сусідніх меблях.

1.

2.

7.2 Регулювання по висоті

Нахиліть посудомийну машину, піднявши задню частину приблизно на 10 см.

7.3 Регулювання задніх ніжок

Відрегулюйте висоту задньої ніжки, виконавши дії з передньої частини машини, як показано нижче.

7 інструкції зі встановлення посудомийної машини

7.4 Регулювання передніх ніжок

Відрегулюйте передні ніжки безпосередньо. За потреби злегка підніміть посудомийну машину.

7.5 Регулювання нахилу

Вирівняйте посудомийну машину у вертикальній і горизонтальній площинах.

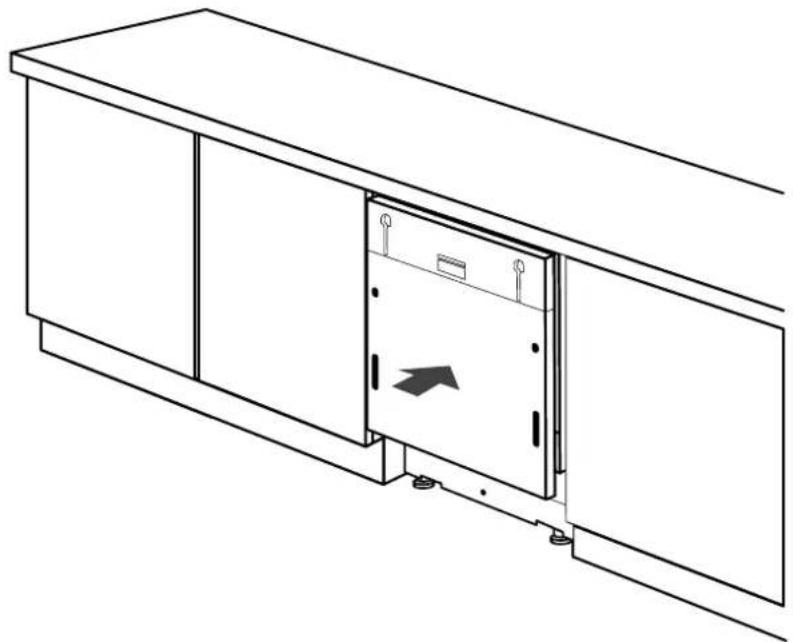

7.6 Встановлення у відсік для вбудованого встановлення

Вставте посудомийну машину у відсік для вбудованого встановлення і перевірте розміри й допуски.

7.7 Фіксація передніх ніжок

Після перевірки всіх вимірів остаточно зафіксуйте передні ніжки, щоб запобігти їх розхитуванню з часом. Цю операцію також можна виконати після встановлення кухонної панелі.

7 інструкції зі встановлення посудомийної машини

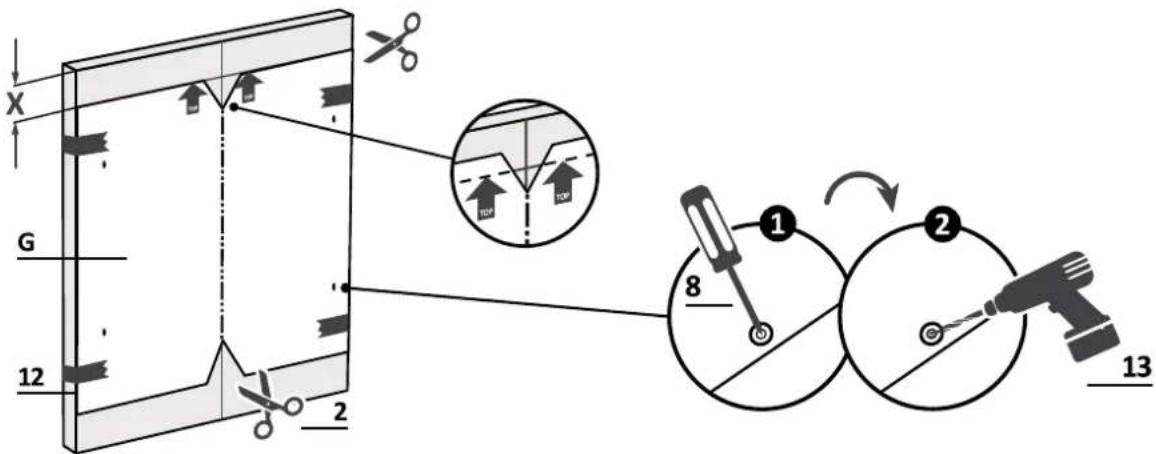

7.8 Підготовка панелі

1.

Виміряйте відстань між верхнім краєм сусідніх дверцят і посудомийною машиною.

Перенесіть вимірювання на кухонну панель і знайдіть центр.

3.

Встановіть шаблон для свердління і дотримуйтесь наданих інструкцій.

7.8 Підготовка панелі

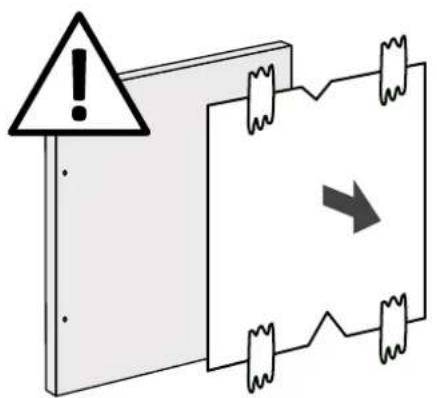

4.

Зніміть шаблон для свердління і встановіть приладдя.

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що головки гвинтів не виступають із задньої поверхні панелі, особливо якщо ви встановлюєте ручку.

7 інструкції зі встановлення посудомийної машини

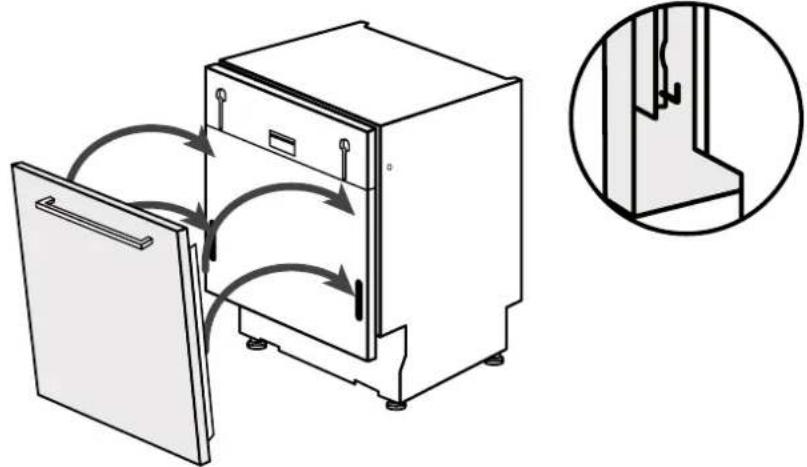

7.9 Встановлення панелі

1.

Прикріпіть панель до посудомийної машини.

Прикріпіть панель до нижньої частини посудомийної машини.

3.

Прикріпіть панель до верхньої частини посудомийної машини.

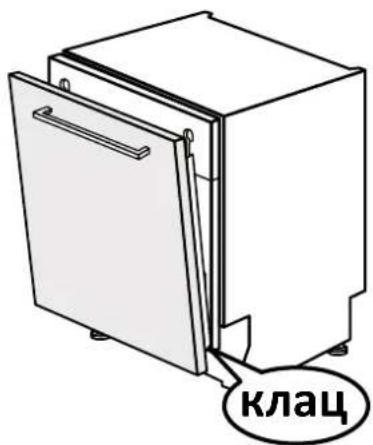

7.9 Встановлення панелі

4.

Відкрийте дверцята посудомийної машини, тримаючи нижню частину кухонної панелі, а потім відкрутіть нижні гвинти.

5.

Переконайтеся, що панель повністю вставлена; прикріпіть кухонну панель до посудомийної машини за допомогою гвинтів, що входять до комплекту.

⚠ ПОПЕРЕДЖЕННЯ. Тепер підключіть посудомийну машину до водопроводу й електромережі, дотримуючись інструкцій у розділі 8.

7.10 Кріплення машини на кухні

Інструкції щодо кріплення посудомийної машини збоку до сусідніх шаф.

⚠ ПОПЕРЕДЖЕННЯ. Якщо ви не можете закріпити посудомийну машину збоку, скористайтеся наданими кронштейнами і закріпіть її до робочої поверхні; будьте обережні, якщо матеріал робочої поверхні не дерево.

8 Підключення до каналізації і електромережі

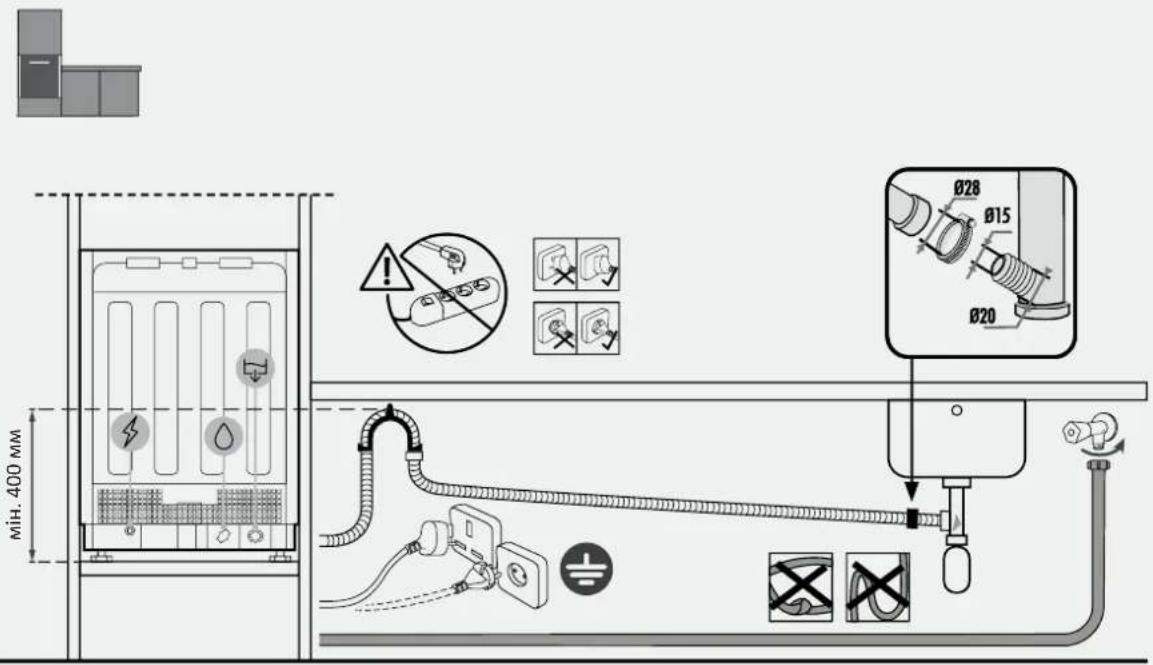

8.1 Схема підключення

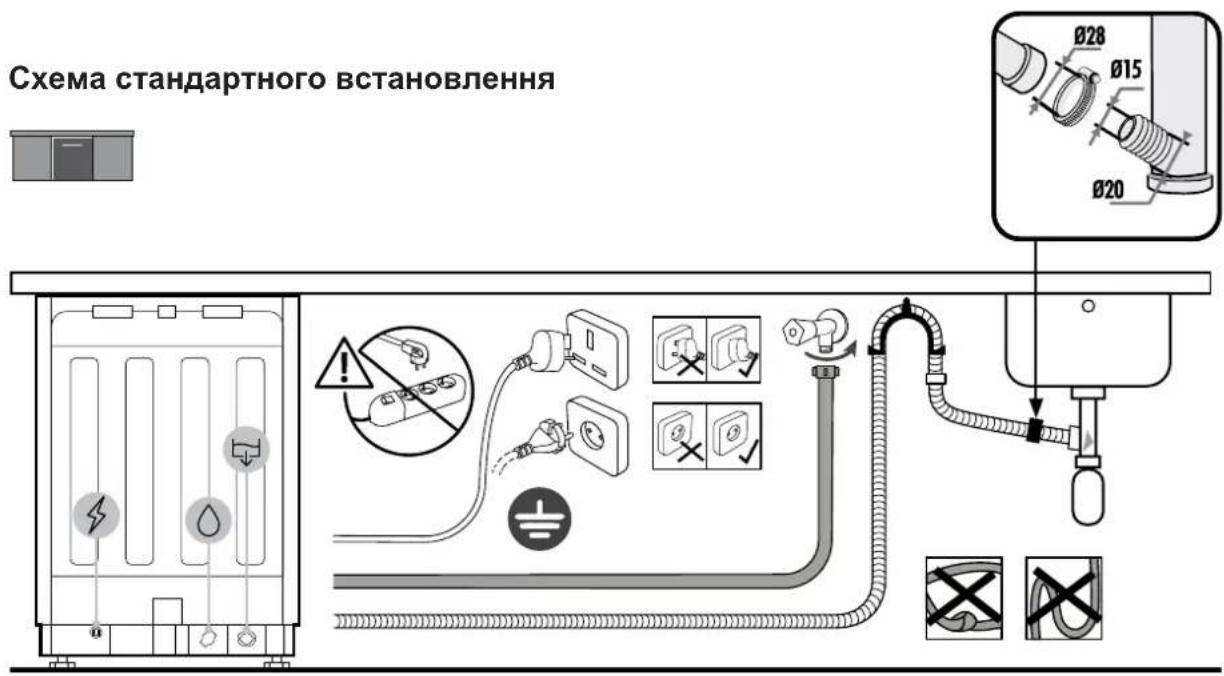

Схема встановлення у колону

ПОПЕРЕДЖЕННЯ. Переконайтеся, що тиск води знаходиться в межах від 0,08 МПа до 1 МПа.

8.2 Пристрої безпеки

Усі посудомийні машини оснащені запобіжним пристроєм проти переповнення, який у разі перевищення нормального рівня води через несправність автоматично блокує потік води та/або зливає надлишок води.

Див. посібник користувача для отримання додаткової інформації.

Доставка користувачеві 9

Після завершення встановлення:

• Поінформуйте користувача про важливі функції.
• Поінформуйте користувача про усі аспекти, що стосуються безпечного використання і поводження.
  • Передайте користувачеві приладдя й інструкції з використання і складання для дбайливого зберігання.

Після завершення встановлення зніміть захисну плівку, стрічку й усі інші пакувальні матеріали, а потім вийміть з виробу приладдя, що входить до комплекту.

ПРИМІТКА. Фактичний зовнішній вигляд виробу залежить від обраної моделі.

Демонтаж посудомийної машини 10

• Від'єднайте виріб від електромережі й водопостачання.
  • Відкрутіть гвинти кріплення.
• Злегка підніміть виріб і повністю витягніть його.
• Цей виріб не пошкоджує меблі, які також можна використовувати з новим приладом.
