MANUAL DE UTILIZARE XI 4B2E1B-84 HAIER

Acest manual de instalare este destinat producătorilor de bucătării care vor integra aceste produse. Pentru a asigura siguranța și a obține cele mai bune rezultate, citiți cu atenție acest manual, inclusiv instrucțiunile de siguranță, și păstrați-l pentru referințe viitoare. Înainte de a continua cu instalarea, notați numărul de serie, deoarece poate fi necesar în caz de reparații. Verificați dacă există daune în timpul transportului și consultați un tehnician în caz de îndoială înainte de utilizare. Păstrați întotdeauna toate materialele de ambalaj ferite de copii.

i Notă: Caracteristicile și imaginile conținute în acest document sunt pur orientative și pot fi modificate fără notificare prealabilă.

Cuprins

1 Avertismente de siguranță pentru instalare p.2-3

2 Unde se instalează mașina de spălat vase p.3

3 Dimensiunile maşinii de spălat vase p.4-5

5 Unelte pentru instalare p.6

6 Dimensiuni de încorporare p.7

7 Indicații privind instalarea mașinii de spălat vase p.8 - 17

7.1 Instalarea benzii de aburi
7.2 Reglarea înălțimii
7.3 Reglarea piciorului din spate
7.4 Reglarea înălțimii picioarelor din față
7.5 Reglarea înclinatiei
7.6 Introducerea în compartimentul încorporat
7.7 Fixarea picioarelor din față
7.8 Pregătirea panouului
7.9 Instalarea panoului
7.10 Fixarea maşinii la bucătărie

8 Racordarea la rețeaua de apă și electricitate p.18 - 19

8.1 Diagrama de conectare

8.2 Dispositive de siguranță

9 Predarea către utilizator p.19

10 Demontarea maşinii de spălat vase p.19

Citiți aceste instrucțiuni înainte de a începe instalarea produsului. Siguranța dumneavoastră este foarte importantă pentru noi. Citiți cu atenție aceste informații înainte de a utiliza produsul.

• Instalarea trebuie efectuată de un tehnician calificat care cunoaște și respectă legile în vigoare în țara de instalare și instrucțiunile producătorului;
• Dacă este necesar sprijinul producătorului pentru eliminarea defectelor rezultate dintr-o instalare incorectă, acest sprijin nu este acoperit de garanție;
• Îndepărtați materialul de ambalare înainte de a pune în funcțiune aparatul;
• După despachetarea produsului, verificați dacă acesta nu este deteriorat și, în caz de probleme, contactați centrul de asistență înainte de a continua cu instalarea și nu îl conectați la rețeaua electrică;
• Un produs deteriorat poate cauza un scurtcircuit, un şoc electric, un început de incendiu și alte pericole;
• Verificați dacă ambalajul conține accesorii sau materiale suplimentare (pungi cu şuruburi, documente, broşuri etc.) și, dacă este cazul, îndepărtați-le și păstrați-le;
• O instalare incorrectă poate provoca daune sau vătămări persoanelor, animalelor sau bunurilor. Producătorul nu poate fi considerat responsabil pentru astfel de daune sau vătămări;
• Utilizarea în siguranță este garantată doar dacă instalarea a fost efectuată corect conform acestor instrucțiuni. În caz de daune din cauza montajului incorrect, responsabilitatea revine instalatorului;
• În timpul instalării, aparatul nu trebuie conectat la rețeaua electrică;
• Se recomandă purtarea mănușilor de protecție în timpul instalării pentru a evita rănirile prin tăiere;
• În caz de instalare incorectă, manipulare neautorizată a aparatului sau conectare neconformă, garanția produsului devine nulă;
• Asigurați-vă că, după instalare, cablul de alimentare al produsului nu este accesibil;
• După instalare, cablul de alimentare nu trebuie să intre în contact cu părți mobile ale componentelor bucătăriei (de exemplu, un sertar) și nu trebuie să fie supus solicitărilor mecanice;
• La livrarea produsului către utilizatorul final, tehnicianul trebuie să se asigure că a fost instalat corect;
• Nu conectați produsul la rețeaua electrică până când panoul frontal nu este complet instalat. În caz contrar, poate exista un pericol electric;
• Aveți grijă în timpul transportului, produsul este greu;

• Înainte de a începe instalarea, verificați toate dimensiunile compartimentului încorporat comparându-le cu instrucțiunile din acest manual. Retineți că este posibilă alinierea ușii cu celelalte uși de mobilier, chiar dacă depășește panoul de control în înălțime;

• Asigurati-vă că zona de instalare este stabilă și solidă;

• Aplicați folia de protecție furnizată în kitul de instalare sub blatul de lucru și pe mobilierul din jur. Această folie protejează mobilierul de umezeală;
• Aveți grijă la deschiderea și închiderea produsului;
• O instalare incorrectă poate duce la răsturnarea produsului;
• Produsul trebuie să fie nivelat pentru a funcționa corect, altfel ușa nu se va închide corect, ducând la scurgeri de aburi fierbinti.

Unde să instalați mașina de spălat vase

2

• Instalati și utilizati acest produs într-un mediu închis, acoperit, uscat și bine ventilat;
• Nu instalati produsul în spații deschise expuse intemperiilor;
• Montați produsul în apropierea unei prize electrice;
• Utilizați produsul doar dacă este introdus într-un spațiu încastrat, altfel riscați răni și arsuri;
• Nu instalați mașina de spălat vase sub o plită;
• Nu instalați produsul în apropierea surselor de căldură (radiatoare, sobe etc.);
• Nu amplasati produsul pe covoare sau suprafețe similare;
• Asezați produsul pe o suprafață curată, plană și solidă.

3 Dimensiunile maşinii de spălat vase

Dimensiuni în mm

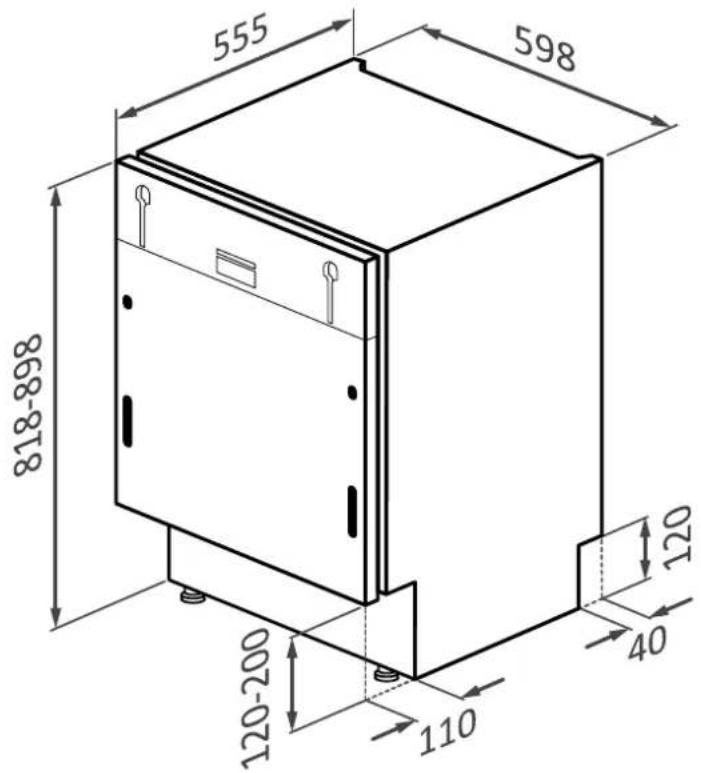

Vedere axonometrică frontală a produsului

555 598 818-898 120-200 110 40 120

Vedere axonometrică frontală cu ușă de bucătărie

675-730 595-596 16-22

ATENTIE: dacă panoul de bucătărie cântărește mai mult de 9 kg, contactați centrul de service.

Dimensiuni în mm

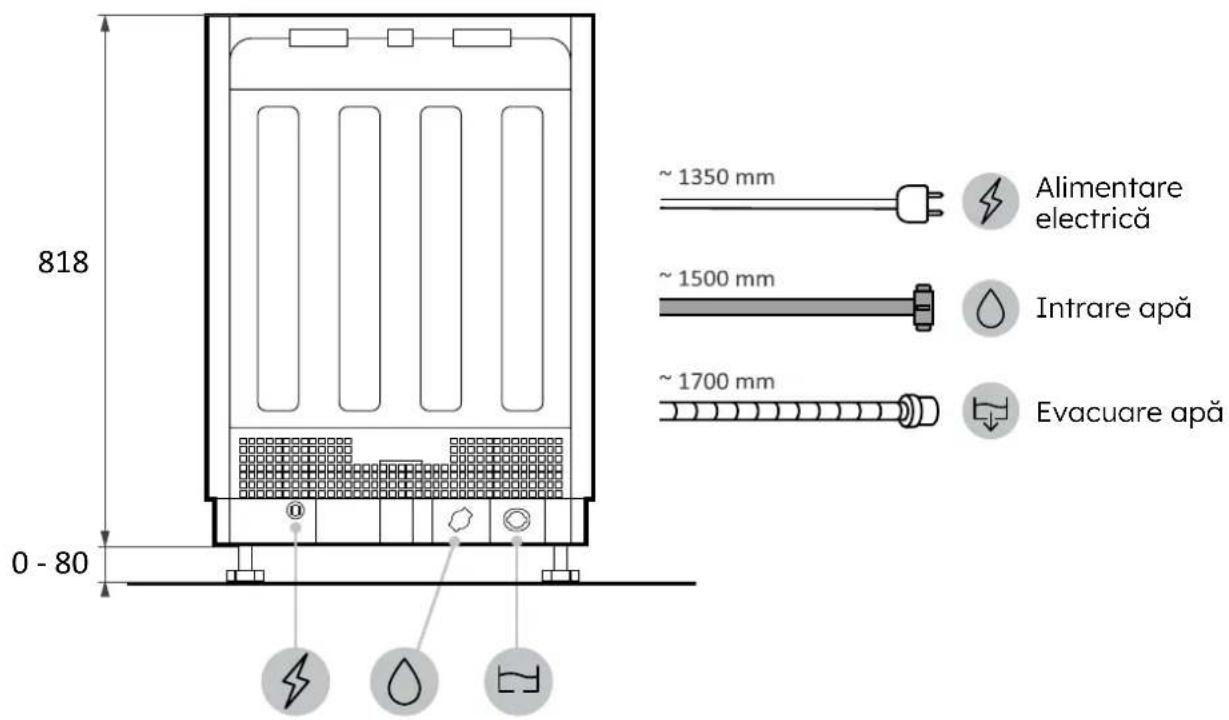

Vedere din spate

818 0 - 80 Alimentare electrică ~ 1350 mm ~ 1500 mm Intrare apă ~ 1700 mm Evacuare apă

Vedere laterală

1200 690

4 Video de instalare pas cu pas

Puteți viziona videoclipul de instalare al produsului scanând codul QR:

sau făcând clic pe următorul

2-3h

5 Unelte pentru instalare

Unelte necesare

1 2 3 4 5 6 7 8 9 10 Ch 26 PZ 2 PH 2 Torx T15 9 mm 11 12 13 Ø 2 mm

Unelte furnizate cu produsul

4X A Ø 3,9 X 38 B Ø 4 X 13 2X T15 C Ø 4 X 15 12X + D Ø 3,5 X 16 2X + E 2X F G H 2X

Dimensiuni în mm

Vedere axonometrică

min. 555 820-900 600 A

A

ATENTIE: Înălțimea minimă a mașinii de spălat vase este de 818 mm; în acest caz, distanța dintre ușa bucătăriei și podea trebuie să fie între 90 și 120 mm. Dacă mașina de spălat vase este ridicată (max. 898 mm), distanța ușă-podea trebuie să crească proporțional, până la un maxim între 170 și 200 mm.

7 Indicații privind instalarea mașinii de spălat vase

7.1 Instalarea benzii de protectie împotriva aburului

Aplicați banda sub blatul de lucru și pe lateralele dulapurilor adiacente.

1.

E

1.

7.2 Reglarea înălțimii

Înclinați mașina de spălat vase ridicând partea din spate cu aproximativ 10 cm.

7.3 Reglarea piciorului din spate

Reglați înălțimea piciorului din spate de la partea din față a mașinii conform indicațiilor.

UP 7 DOWN

7 Indicații privind instalarea mașinii de spălat vase

7.4 Reglarea înălțimii picioarelor din față

Actionați direct asupra picioarelor din față. Dacă este necesar, ridicati ușor mașina de spălat vase.

7.5 Reglarea înclinatiei

Nivelați maçina de spălat vase pe plan vertical și orizontal.

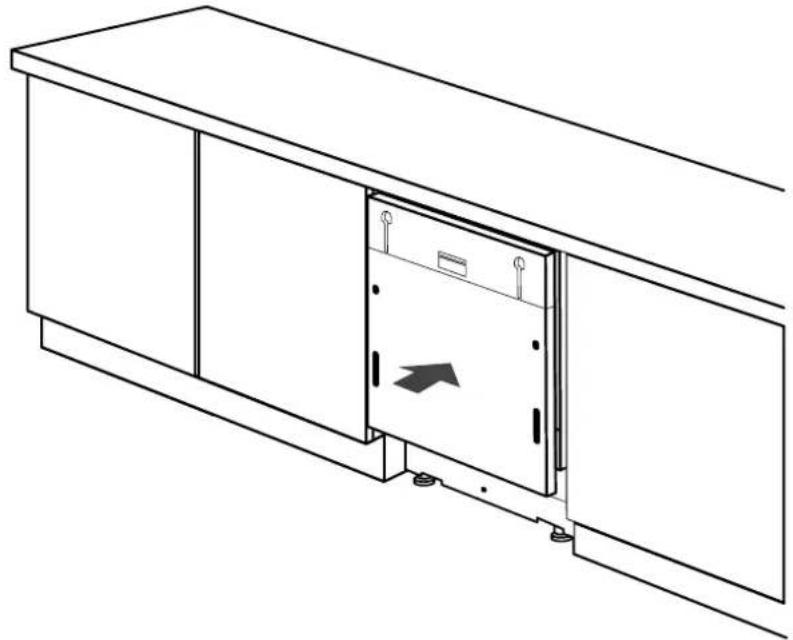

7.6 Introducere în compartimentul de încastrare

Introduceți maçina de spălat vase în compartimentul de încastrare și verificați dimensiunile și toleranțele.

7.7 Fixarea picioarelor din față

După ce ați verificat toate dimensiunile, fixați definitiv picioarele din față pentru a nu se desface în timp. Această operațiune poate fi efectuată și după aplicarea panoului de bucătărie.

feet B 5

7 Indicații privind instalarea mașinii de spălat vase

7.8 Pregătirea panoului

1.

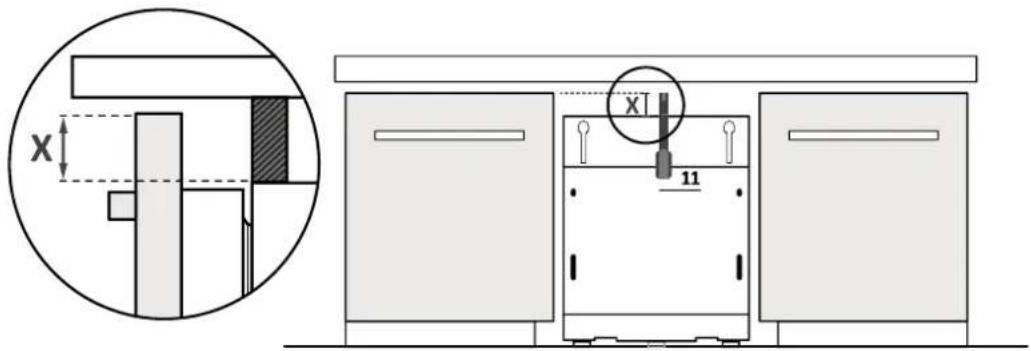

Măsurați distanța dintre marginea superioară a ușilor adiacente și mașina de spălat vase;

Transferați măsurătoarea pe panoul de bucătărie și identificați centrul;

X 1 11

3.

Aplicați şablonul de găurire și urmați instrucțiunile furnizate;

7.8 Pregătirea panouului

4.

Îndepărtați şablonul și aplicați accesoriiile.

⚠️ ATENTIE: Evitați ca capetele şuruburilor să iasă în relief pe partea din spate a panoului în cazul montării mânerului.

7 Indicații privind instalarea mașinii de spălat vase

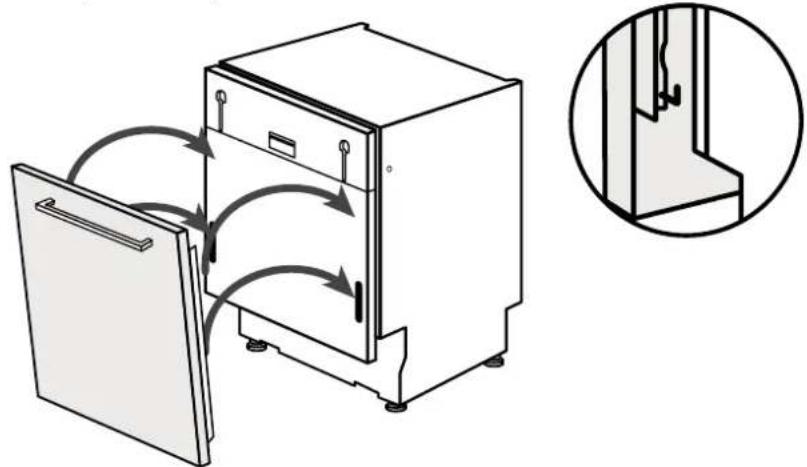

7.9 Instalarea panoului

1.

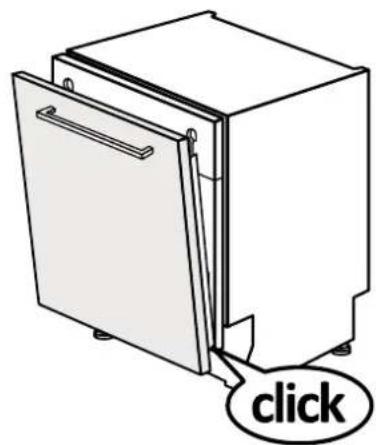

Prindeți panoul de mașina de spălat vase;

Fixați panoul în partea de jos a mașinii de spălat vase;

Fixați panoul în partea de sus a mașinii de spălat vase;

7.9 Instalarea panoului

4.

Deschideti ușa mașinii de spălat vase, menținând partea inferioară a panoului de bucătărie, apoi desfaceti șuruburile inferioare;

5

5.

Asigurați-vă că panoul este complet introdus; fixați panoul de bucătărie la mașina de spălat vase folosind șuruburile furnizate.

4 A

7 Indicații privind instalarea mașinii de spălat vase

ATENTIE: Conectați acum mașina de spălat vase la rețeaua de apă și electricitate, respectând indicațiile din capitolul 8.

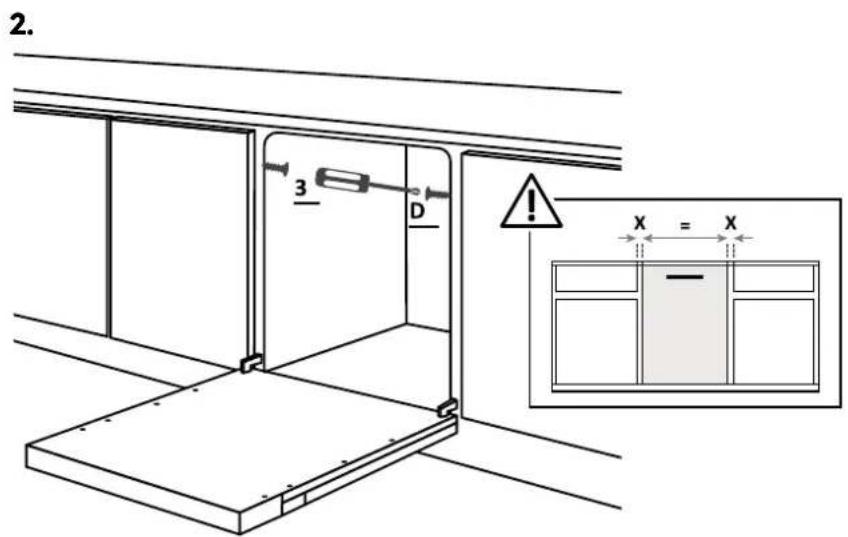

7.10 Fixarea maşinii de bucătărie

Instrucțiuni pentru fixarea mașinii de spălat vase de partea laterală a dulapurilor adiacente.

1. ① ② 8 ! X

⚠️ ATENȚIE: Dacă nu puteți fixa lateral mașina de spălat vase, folosiți suporturile furnizate și fixați-o pe blatul de lucru; aveți grijă dacă materialul blatului nu este din lemn.

8 Conectare la rețeaua de apă și electricitate

8.1 Diagrama de conexiune

Diagrama de instalare standard Ø28 Ø15 Ø20

Diagrama de instalare în coloană

min. 400 mm Ø28 Ø15 Ø20

ATENTIE: Asigurați-vă că presiunea apei este între 0,08 Mpa și 1 Mpa.

8.2 Dispositive de siguranță

Toate maşinile de spălat vase sunt dotate cu un dispozitiv de siguranță împotriva revărsării care, în cazul în care apa depășește nivelul normal din cauza unei defectiuni, oprește automat alimentarea cu apă și/sau evacuează excesul.

Pentru mai multe detalii, consultați Manualul utilizatorului.

Predarea către utilizator

9

La sfârşitul instalării:

• Informați utilizatorul despre funcțiile esențiale;
• Informați utilizatorul cu privire la toate aspectele relevante pentru siguranța utilizării și manipulării;
• Livrați utilizatorului accesoriiile și instrucțiunile de utilizare și montaj pentru păstrare atentă.

La finalul instalării, îndepărtați folia de protecție, banda adezivă și toate celelalte materiale de ambalare și scoateți accesoriiile furnizate din interiorul mașinii de spălat vase.

Notă: Aspectul real al produsului depinde de modelul ales.

Demontarea maşinii de spălat vase

10

• Deconectați produsul de la rețeaua electrică și de apă;
• Deşurubați şuruburile de fixare;
• Ridicati uşor produsul și scoateți-l complet;
• Acest produs nu deteriorează mobilierul, care poate fi folosit și cu un nou aparat electrocasnic;
