Typ produktu	Vstavaná umývačka riadu
Značka	Haier
Model	XI 4B2E1B-84
Rozmery (Š x H x V)	598 x 555 x 818-898 mm (nastaviteľná výška)
Elektrické napájanie	220-240 V / 50 Hz (štandardné)
Požadovaný tlak vody	0,08 - 1 MPa
Kapacita	12 súprav (odhad)
Hladina hluku	44 dB (odhad)
Energetická trieda	A (odhad)
Umývacie programy	Viacero (podrobnosti neuvedené)
Možnosti	Odložený štart (pravdepodobne)
Bezpečnosť	Systém proti pretečeniu, detská poistka (pravdepodobne)
Nastavenie výšky	Áno, pomocou predných a zadných nôh (od 818 do 898 mm)
Upevnenie	Bočné k skrinkám alebo k pracovnej doske
Páska proti pare	Súčasťou balenia (inštalovať pod pracovnú dosku)
Kuchynský panel	Odnímateľný, maximálna hmotnosť 9 kg
Dodávané náradie	Skrutky, vrtacia šablóna, kľúč T15
Inštalácia	Povinná inštalácia kvalifikovaným technikom
Údržba	Pravidelne čistiť filtre (odporúča sa)
Náhradné diely	Dostupné cez popredajný servis Haier
Dokumenty v balení	Inštalačný a používateľský manuál

Často kladené otázky - XI 4B2E1B-84 HAIER

Ako nastaviť výšku umývačky riadu ?

Výšku je možné nastaviť od 818 do 898 mm nastavením predných a zadných nôh. Najprv nakloňte spotrebič, potom nastavte zadnú nohu z prednej strany pomocou určenej skrutky. Potom nastavte predné nohy na vyrovnanie.

Aký typ kuchynského panela je kompatibilný ?

Panel musí mať hrúbku 16 až 22 mm a maximálnu hmotnosť 9 kg. Použite dodanú vrtaciu šablónu na správne umiestnenie upevňovacích skrutiek.

Ako nainštalovať pásku proti pare ?

Aplikujte dodanú lepiacu pásku pod pracovnú dosku a na boky susedných skriniek na ochranu dreva pred vlhkosťou. Postupujte podľa značiek v návode.

Môžem nainštalovať umývačku pod varnú dosku ?

Nie, je zakázané inštalovať umývačku pod varnú dosku alebo v blízkosti zdrojov tepla. Dodržiavajte bezpečnostné vzdialenosti.

Čo robiť v prípade pretečenia vody ?

Umývačka je vybavená zariadením proti pretečeniu, ktoré automaticky zastaví prívod vody. Skontrolujte, či odtoková hadica nie je upchatá, a ak problém pretrváva, kontaktujte servis.

Ako upevniť umývačku k nábytku ?

Použite dodané skrutky na bočné upevnenie k susedným skrinkám, alebo ak to nie je možné, upevnite ho k pracovnej doske pomocou priložených držiakov. Dávajte pozor na materiály, ktoré nie sú z dreva.

Aký tlak vody je potrebný ?

Tlak vody musí byť medzi 0,08 a 1 MPa. Skontrolujte svoju inštaláciu pred uvedením do prevádzky.

Ako demontovať umývačku v prípade potreby ?

Odpojte elektrické a vodné napájanie, odskrutkujte upevňovacie skrutky, potom mierne nadvihnite spotrebič a vyberte ho. Nábytok zostáva opätovne použiteľný.

Čo robiť, ak sa dvierka nezatvárajú správne ?

Uistite sa, že umývačka je správne vyrovnaná. Nesprávne nastavenie nôh môže zabrániť úplnému zatvoreniu a spôsobiť únik pary.

Kde nájdem sériové číslo ?

Zapíšte si sériové číslo pred inštaláciou, pretože môže byť potrebné pri oprave. Zvyčajne sa nachádza na výrobnom štítku na vnútornej strane dvierok alebo na boku.

NÁVOD NA OBSLUHU XI 4B2E1B-84 HAIER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas pre-pravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poradťe s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

i Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu p.2-3

2 Kde nainštalovať umývačku riadu p.3

3 Rozmery umývačky riadu p.4-5

4 Video s inštaláciou krok za krokom p.6

5 Nástroje na inštaláciu p.6

6 Rozmery na zabudovanie p.7

7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17

7.1 Inštalácia parného pásu

7.2 Nastavenie výšky

7.3 Nastavenie zadnej nohy

7.4 Nastavenie výšky predných nôh

7.5 Nastavenie sklonu

7.6 Vloženie do zabudovaného priestoru

7.7 Upevnenie predných nôh

7.8 Príprava panela

7.9 Inštalácia panela

7.10 Upevnenie stroja ku kuchyni

8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19

8.1 Schéma pripojenia

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás vel’mi dôležitá. Pred použitím produktu si po-zorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;

- Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;

- Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;

- Poškodený výrobok môže spôsobit skrat, úraz elektrickým prúdom, vznik požiaru a dálšie nebezpečenstvá;

- Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atd.) a v prípade potreby ich odstráněte a uschovajte;

- Nesprávna inštalácia môže spôsobit poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;

- Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;

- Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;

- Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi;

- V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;

- Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;

- Po inštalácii sa napájací kábel nesmie dostaf do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhani;

- Pri odovzdávaní výrobku koncovému používatel'ovi musí technik zabezpečit, že bol správne nainštalovaný;

- Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjst k úrazu elektrickým prúdom;

- Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj ked’presahujú ovládací panel;

• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovní dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkostou;
• Bud'te opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobit' prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atd.);
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohl'ad na výrobok

Predný axonometrický pohl'ad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrief

alebo kliknutím na nasledujúci

5 Nástroje na inštaláciu

Potrebné nástroje

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

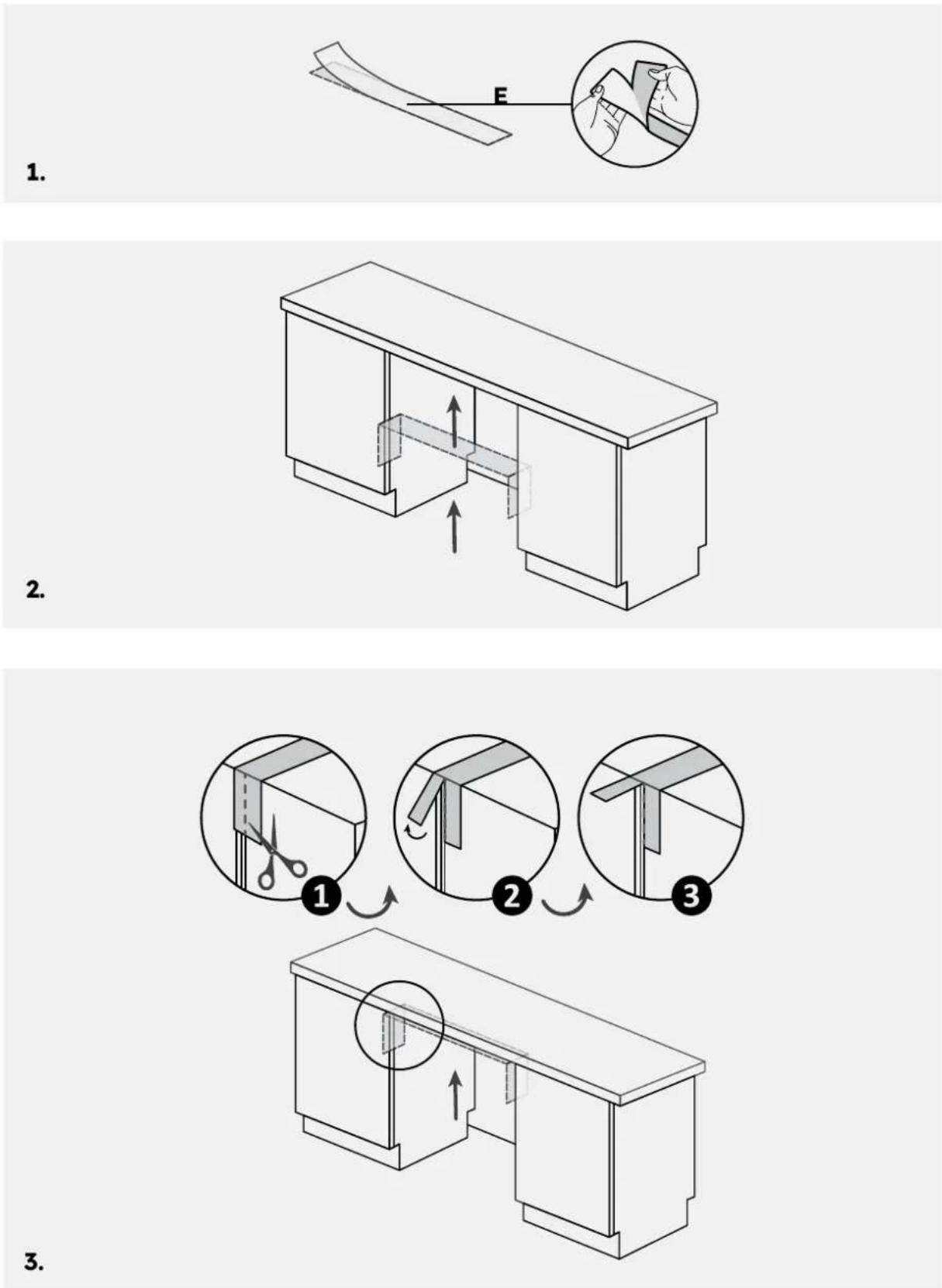

7.1 Inštalácia parnej ochrannej pásky

Aplikujte pásku pod pracovnú dosku a na boky susediacich skrín.

7.2 Nastavenie výšky

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.7 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvolníli. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.8 Príprava panelu

1.

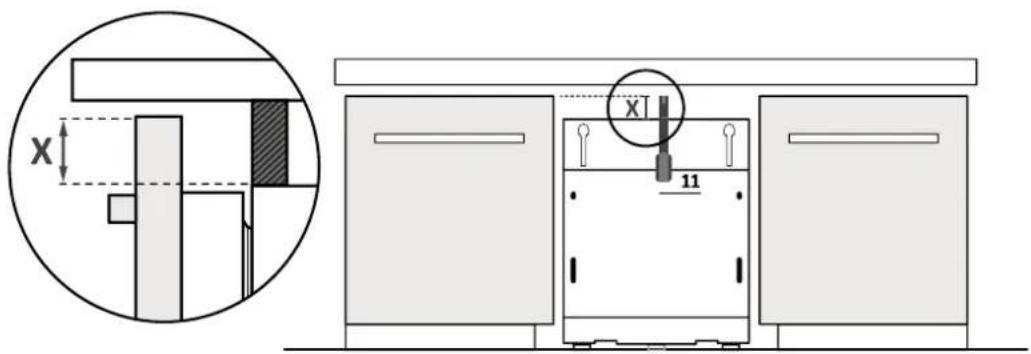

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Inštalácia panelu

1.

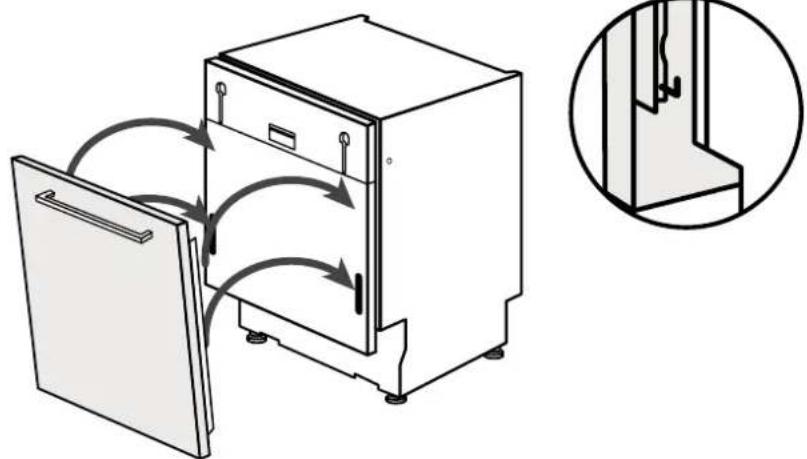

Pripojte panel k umývačke riadu;

Pripevnite panel na spodnú časť umývačky riadu;

3.

Pripevnite panel na hornú časť umývačky riadu;

7.9 Inštalácia panelu

4.

Otvorte dvierka umývačky riadu, držte spodnú časť kuchynského panelu a potom odskrutkujte spodné skrutky;

5.

Uistite sa, že panel je úplne zasunutý; pripevnite kuchynský panel k umývačke riadu pomocou dodaných skrutiek.

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevnit bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; budte opatrní, ak materiál pracovnej dosky nie je drevo.

8 Pripojenie na vodovodnú a elektrickú sief'

Schéma inštalácie do stípca

⚠ UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 Mpa a 1 Mpa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre d'alšie informácie si pozrite Užívatel'skú príručku.

Na konci inštalácie:

• Informujte používatel'a o základných funkciách;
• Informujte používatel'a o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používatelovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použiť aj s novým spotrebičom.
