Typ produktu	Umývačka riadu na vstavanú montáž
Značka	Haier
Model	XS 4B0M3SB-84
Nastaviteľná výška	818 až 898 mm
Šírka	600 mm (odhad)
Hĺbka	550 mm (odhad)
Hmotnosť	Približne 45 kg
Elektrické napájanie	220-240 V, 50 Hz
Požadovaný tlak vody	0,08 až 1 MPa
Umývacie programy	Niekoľko programov (eko, intenzívny atď.)
Kapacita	12 štandardných súprav riadu
Hlučnosť	Približne 44 dB (odhad)
Bezpečnosť	Zariadenie proti pretečeniu
Inštalácia	Vstavaná montáž s kuchynským panelom (max. hmotnosť 9 kg)
Dodávané príslušenstvo	Páska proti pare, podpery, skrutky, vrtacia šablóna
Minimálne rozmery výklenku	Výška 818 mm, šírka 600 mm, hĺbka 550 mm
Odovzdanie používateľovi	Poskytnuté informácie o funkciách a bezpečnosti

Často kladené otázky - XS 4B0M3SB-84 HAIER

Ako nainštalovať pásku proti pare?

Pásku aplikujte pod pracovnú dosku a na bočné strany susedného nábytku, ako je uvedené v časti 7.1 návodu.

Aká je minimálna výška výklenku?

Minimálna výška výklenku je 818 mm. Vzdialenosť medzi dverami a podlahou musí byť v rozmedzí 10 až 130 mm.

Ako nastaviť výšku nôh?

Nakloňte umývačku zdvihnutím zadnej časti asi o 10 cm, potom nastavte zadnú nohu z prednej strany. Potom priamo nastavte predné nohy.

Môžem umývačku nainštalovať pod varnú dosku?

Nie, neinštalujte ju pod varnú dosku ani v blízkosti zdrojov tepla, v súlade s bezpečnostnými pokynmi.

Ako pripojiť prívod vody a elektrinu?

Postupujte podľa schémy zapojenia v časti 8.1. Uistite sa, že tlak vody je medzi 0,08 a 1 MPa. Napájací kábel nesmie byť po zabudovaní prístupný.

Čo robiť, ak sa dvere nezatvárajú správne?

Skontrolujte, či je umývačka vodorovne. Nesprávne nastavenie sklonu môže zabrániť správnemu zatvoreniu dverí.

Aký typ kuchynského panela môžem použiť?

Panel musí vážiť maximálne 9 kg. Postupujte podľa pokynov na prípravu a inštaláciu v návode.

Ako v prípade potreby demontovať umývačku?

Odpojte spotrebič od elektrickej a vodovodnej siete, odskrutkujte upevňovacie skrutky, mierne zdvihnite a vyberte ho.

Kde ideálne nainštalovať umývačku?

V uzavretom, suchom, dobre vetranom prostredí, v blízkosti elektrickej zásuvky. Neinštalujte ju na koberce ani vonku.

Čo robiť v prípade pretečenia vody?

Umývačka je vybavená bezpečnostným zariadením proti pretečeniu, ktoré automaticky zastaví prívod vody a/alebo odvedie prebytočnú vodu.

NÁVOD NA OBSLUHU XS 4B0M3SB-84 HAIER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poraďte s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu s. 2-3 2 Kde nainštalovať umývačku riadu s. 3 3 Rozmery umývačky riadu s. 4-5 4 Video s inštaláciou krok za krokom s. 6 5 Nástroje na inštaláciu s. 6 6 Rozmery na zabudovanie s. 7 7 Pokyny týkajúce sa inštalácie umývačky riadu s. 8 - 15

7.1 Inštalácia parného pásu 7.2 Nastavenie výšky 7.3 Nastavenie zadnej nohy 7.4 Nastavenie výšky predných nôh 7.5 Nastavenie sklonu 7.6 Vloženie do zabudovaného priestoru 7.7 Upevnenie predných nôh 7.8 Príprava panela 7.9 Inštalácia panela 7.10 Upevnenie stroja ku kuchyni

8 Pripojenie k vodovodnej a elektrickej sieti s. 16-17

8.1 Schéma pripojenia 8.2 Bezpečnostné zariadenia

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu.
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou.
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky.
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete.
• Poškodený výrobok môže spôsobiť skrat, úraz elektrickým prúdom, vznik požiaru a ďalšie nebezpečenstvá.
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atď.) a v prípade potreby ich odstráňte a uschovajte.
• Nesprávna inštalácia môže spôsobiť poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia.
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť NESIE inštalatér.
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;
• Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi; V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká; Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;
• Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhaniu;
• Pri odovzdávaní výrobku koncovému používateľovi musí technik zabezpečiť, že bol správne nainštalovaný;
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom; Pri preprave buďte opatrní, výrobok je ťažký;
• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj keď presahujú ovládací panel;
• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou; Buďte opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobiť prevrhnutie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok na otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atď.):
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohľad na výrobok

Predný axonometrický pohľad s kuchynskými dvierkami

UPOZORNENIE: ak je kuchynský panel ťažší ako 9 kg, kontaktujte servisné stredisko.

Rozmery v mm

Zadný pohľad

Bočný pohľad

Produkt si môžete pozrieť naskenovaním QR kódu:

alebo kliknutím na nasledujúci

A UPOZORNENIE: Minimálna výška výklenku je 818 mm; v tomto prípade musí byť vzdialenosť medzi dvierkami a podlahou medzi 10 a 130 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 90 a 210 mm.

Inštalácia parnej ochrannej pásky 7.1

Aplikujte pásku pod pracovnú dosku a na boky susediacich skriniek.

1.

2.

3.

7.2 Nastavenie výšky

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

7.5 Nastavenie sklonu

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

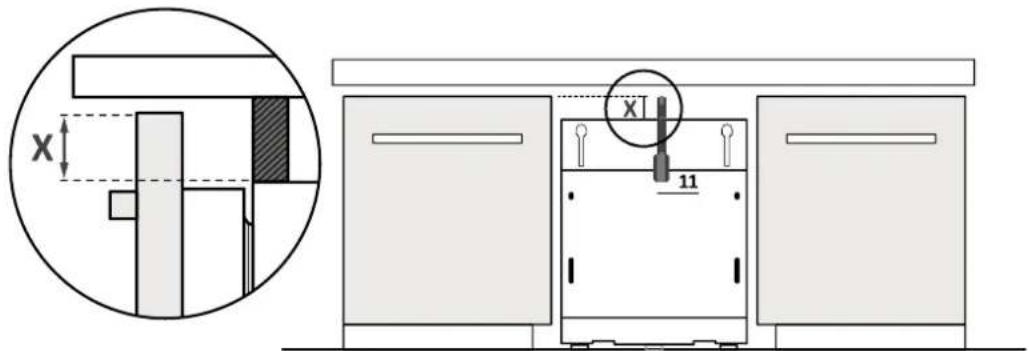

7.7 Upevnenie predných nôh

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

2.

Preneste rozmer na kuchynský panel a určte stred;

3.

Pripevnite panel na spodnú časť umývačky riadu;

3.

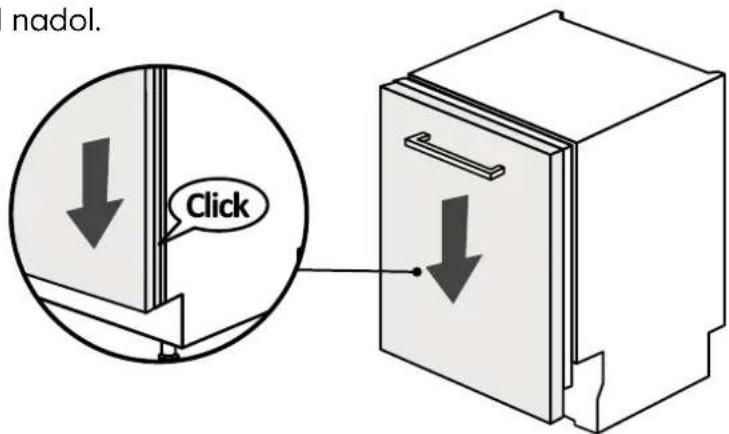

Zatlačte panel nadol.

A POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

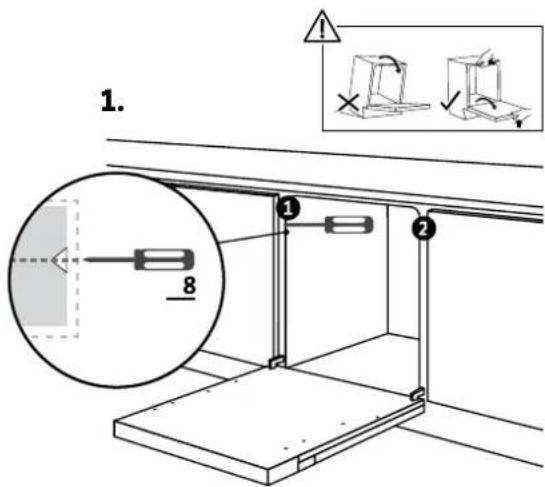

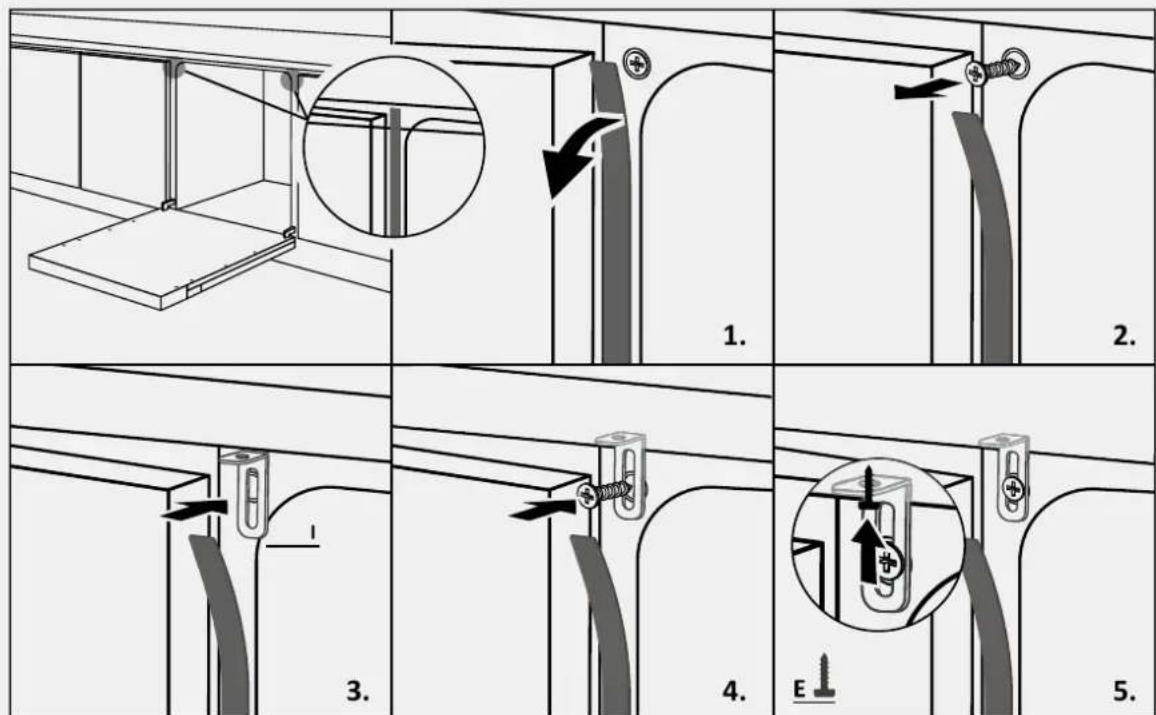

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

A UPOZORNENIE: Ak nemôžete umývačku riadu pripevniť bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; buďte opatrní, ak materiál pracovnej dosky nie je drevo.

UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 MPa a 1 MPa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre ďalšie informácie si pozrite Užívateľskú príručku.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použiť aj s novým spotrebičom.
