XS 6B0M4PDB-08 - Umývačka riadu HAIER - Bezplatný návod na obsluhu

Značka	Haier
Model	XS 6B0M4PDB-08
Typ produktu	Umývačka riadu vstavaná
Výška (nastaviteľná)	818 - 898 mm
Šírka	596 mm
Hĺbka	550 mm
Požadovaný tlak vody	0,08 - 1 MPa
Elektrické napájanie	220-240 V ~ 50 Hz
Bezpečnostné zariadenie	Proti pretečeniu
Dodávané príslušenstvo	Pás proti pare, ochranná fólia, skrutky, vrtacia šablóna
Maximálna hmotnosť kuchynského panelu	9 kg
Nastavenie výšky	Nastaviteľné zadné a predné nohy
Nastavenie sklonu	Možné pomocou nôh
Typ inštalácie	Vstavaná, bočná montáž alebo pod pracovnú dosku
Kondenzačný komponent	Integrovaný a nastaviteľný podľa výšky dverí

Často kladené otázky - XS 6B0M4PDB-08 HAIER

Ako nastaviť výšku umývačky riadu?

Nakloňte umývačku riadu zdvihnutím zadnej časti približne o 10 cm, potom nastavte výšku zadnej nohy z prednej časti stroja. Potom priamo nastavte predné nohy. Celková výška sa môže pohybovať od 818 do 898 mm.

Aký je potrebný tlak vody?

Tlak vody musí byť medzi 0,08 MPa a 1 MPa. Pred pripojením sa uistite, že tlak je v tomto rozsahu.

Ako nainštalovať kuchynský panel?

Odmerajte vzdialenosť medzi horným okrajom susedných dverí a umývačkou riadu. Preneste toto meranie na panel, použite priloženú vrtaciu šablónu a vyvŕtajte otvory. Vložte horné kolíky do štrbín umývačky riadu, pripevnite panel k spodnej časti a zatlačte nadol. Dávajte pozor, aby skrutky kľučky nevyčnievali na zadnej strane.

Čo robiť, ak sa dvere nezavrú správne?

Najskôr skontrolujte vyrovnanie umývačky riadu. Ak spotrebič nie je vyrovnaný, dvere sa nemusia správne zatvárať a môže unikať para. Nastavte sklon pomocou predných a zadných nôh na dosiahnutie dokonalej rovnováhy.

Môžem nainštalovať umývačku riadu pod varnú dosku?

Nie, je prísne zakázané inštalovať umývačku riadu pod varnú dosku. Neinštalujte spotrebič ani v blízkosti zdrojov tepla (radiátory, sporáky).

Ako upevniť umývačku riadu, ak susedný nábytok neumožňuje bočnú montáž?

Použite dodávané držiaky na upevnenie spotrebiča k pracovnej doske. Dávajte pozor na materiál pracovnej dosky: ak nie je z dreva, urobte dodatočné opatrenia.

Aká je maximálna hmotnosť kuchynského panelu?

Kuchynský panel nesmie presiahnuť 9 kg. Ak je panel ťažší, kontaktujte zákaznícky servis.

Ako zostaviť kondenzačný komponent?

Nastavte veľkosť komponentu (L) podľa výšky kuchynských dverí. Vložte ho do určeného priestoru a upevnite pomocou priložených skrutiek.

Kam nainštalovať pás proti pare?

Aplikujte pás proti pare pod pracovnú dosku a na boky susedného nábytku na ochranu pred vlhkosťou.

Ako demontovať umývačku riadu pri sťahovaní?

Najskôr odpojte spotrebič od elektrickej a vodovodnej siete. Odskrutkujte upevňovacie skrutky, mierne zdvihnite produkt a úplne ho vyberte. Nábytok nie je poškodený a môže byť znovu použitý.

NÁVOD NA OBSLUHU XS 6B0M4PDB-08 HAIER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poraďte s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu s. 2-3 2 Kde nainštalovať umývačku riadu s. 3 3 Rozmery umývačky riadu s. 4-5 4 Video s inštaláciou krok za krokom s. 6 5 Nástroje na inštaláciu s. 6 6 Rozmery na zabudovanie s. 7 7 Pokyny týkajúce sa inštalácie umývačky riadu s. 8-17

7.1 Montáž komponentu kondenzátora 7.2 Inštalácia parného pásu 7.3 Nastavenie výšky 7.4 Nastavenie zadnej nohy 7.5 Nastavenie výšky predných nôh 7.6 Nastavenie sklonu 7.7 Vloženie do zabudovaného priestoru 7.8 Upevnenie predných nôh 7.9 Príprava panela 7.10 Inštalácia panela 7.11 Upevnenie stroja ku kuchyni

8 Pripojenie k vodovodnej a elektrickej sieti s. 18-19

8.1 Schéma pripojenia 8.2 Bezpečnostné zariadenia

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás veľmi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu.
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou.
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky.
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete.
• Poškodený výrobok môže spôsobiť skrat, úraz elektrickým prúdom, vznik požiaru a ďalšie nebezpečenstvá.
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atď.) a v prípade potreby ich odstráňte a uschovajte.
• Nesprávna inštalácia môže spôsobiť poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;
• Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi;
• V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;
• Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;
• Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhaniu;
• Pri odovzdávaní výrobku koncovému používateľovi musí technik zabezpečiť, že bol správne nainštalovaný;
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom;
• Pri preprave buďte opatrní, výrobok je ťažký;
• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a

porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj keď presahujú ovládací panel;

• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou;
• Buďte opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobiť prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atď.);
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohľad na výrobok

Predný axonometrický pohľad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrieť naskenovaním QR kódu:

alebo kliknutím na nasledujúci

5 Nástroje na inštaláciu

Potrebné nástroje

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

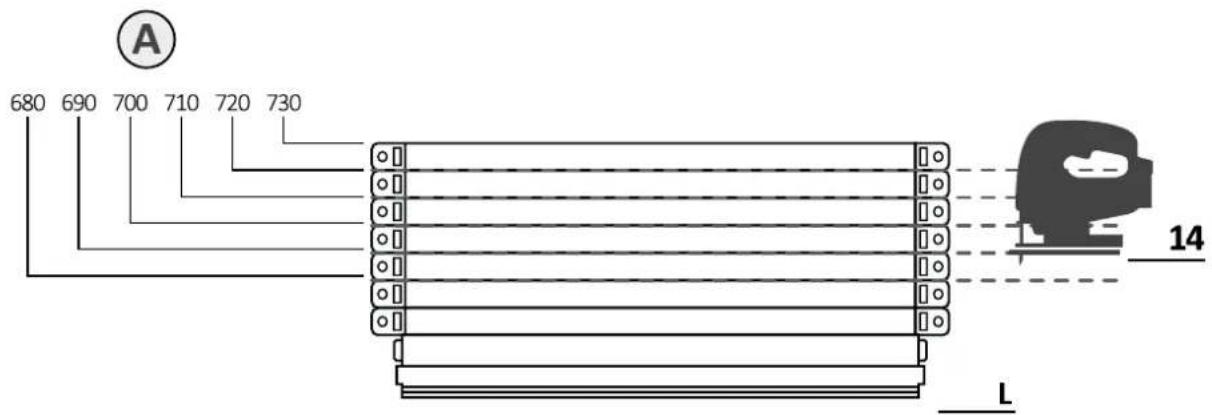

Upravte veľkosť komponentu (L) podľa výšky kuchynských dvierok;

Vložte komponent (L) do pripraveného priestoru, ako je znázornené na obrázku nižšie;

3.

Upevnite komponent (L) priskrutkovaním pomocou dodaných skrutiek.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.2 Inštalácia parnej ochrannej pásky

Aplikujte pásku pod pracovnú dosku a na boky susediacich skrín.

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.4 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.5 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

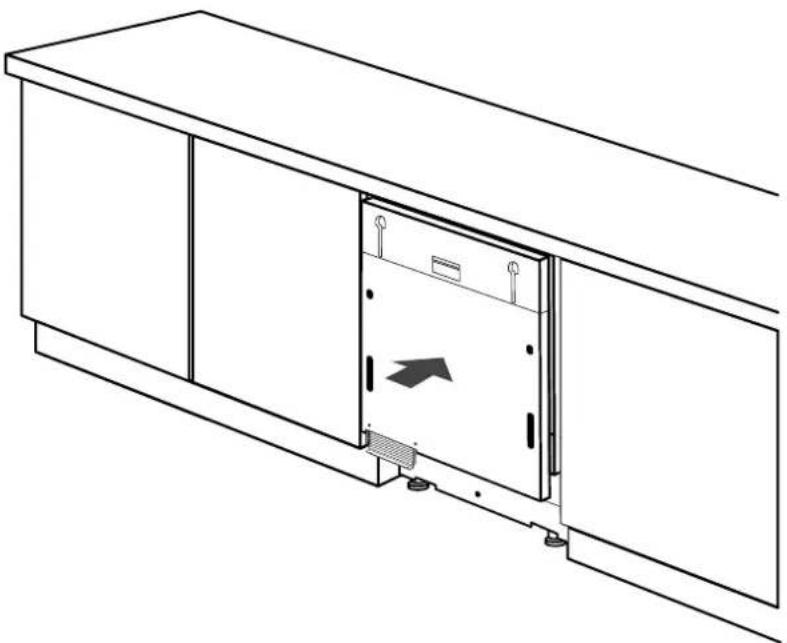

7.7 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.8 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvolníli. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Príprava panelu

1.

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.10 Inštalácia panelu

1.

Pripevnite panel na spodnú časť umývačky riadu;

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

7.11 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevníť bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; bud’te opatrní, ak materiál pracovnej dosky nie je drevo.

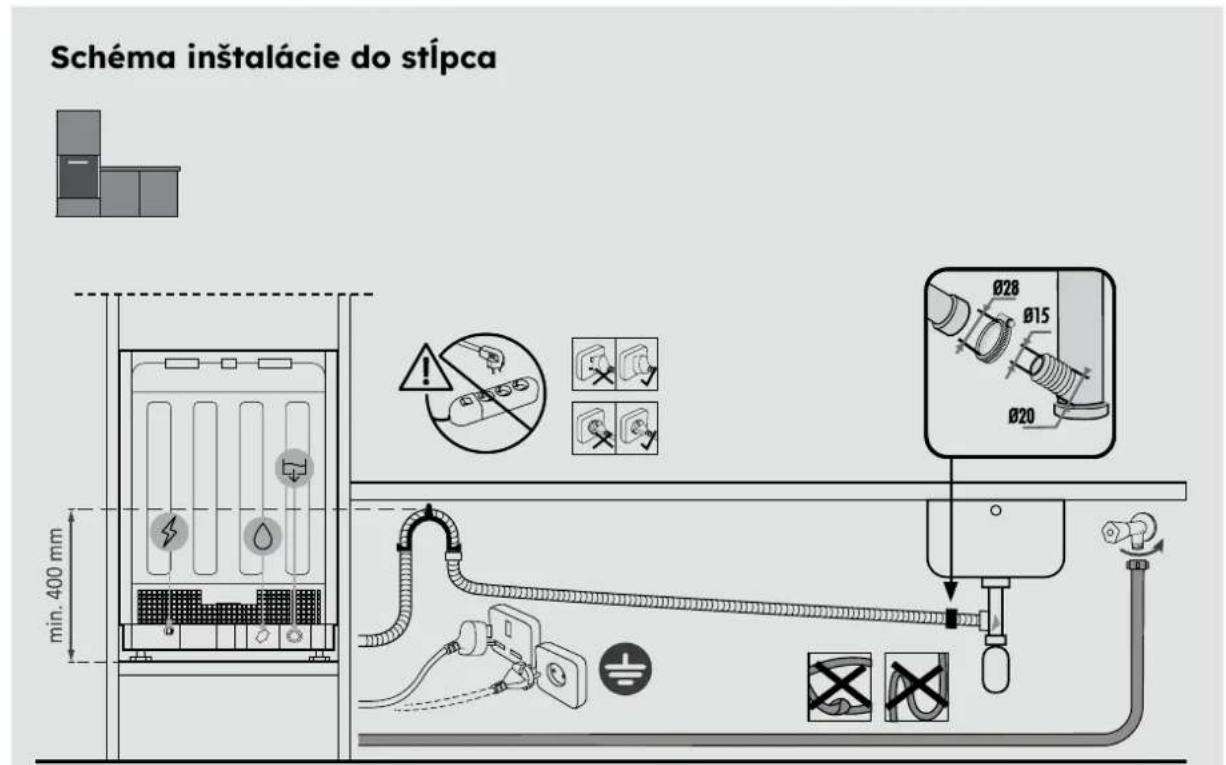

8 Pripojenie na vodovodnú a elektrickú sief'

⚠ UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 Mpa a 1 Mpa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre ďalšie informácie si pozrite Užívateľskú príručku.

Na konci inštalácie:

• Informujte používateľa o základných funkciách;
• Informujte používateľa o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používateľovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použiť aj s novým spotrebičom.
