XS 6B0M4PDB-08 - Mosogatógép HAIER - Ingyenes használati útmutató

Márka	Haier
Modell	XS 6B0M4PDB-08
Termék típusa	Beépíthető mosogatógép
Magasság (állítható)	818 - 898 mm
Szélesség	596 mm
Mélység	550 mm
Szükséges víznyomás	0,08 - 1 MPa
Elektromos táplálás	220-240 V ~ 50 Hz
Biztonsági eszköz	Túlfolyás elleni védelem
Mellékelt tartozékok	Gőzvédő szalag, védőfólia, csavarok, fúrósablon
Konyhai panel maximális súlya	9 kg
Magasságállítás	Állítható hátsó és első lábak
Dőlésszög állítása	A lábakon keresztül lehetséges
Beépítés típusa	Beépíthető, oldalrögzítés vagy munkalap alatt
Kondenzátor alkatrész	Integrált és az ajtó magasságához igazítható

Gyakran ismételt kérdések - XS 6B0M4PDB-08 HAIER

Hogyan állítsa be a mosogatógép magasságát?

Döntse meg a mosogatógépet úgy, hogy a hátulját körülbelül 10 cm-rel megemeli, majd állítsa be a hátsó láb magasságát a gép elejéről. Ezután állítsa be közvetlenül az első lábakat. A teljes magasság 818 és 898 mm között változhat.

Mekkora víznyomás szükséges?

A víznyomásnak 0,08 MPa és 1 MPa között kell lennie. Győződjön meg róla, hogy a nyomás ebben a tartományban van a csatlakoztatás előtt.

Hogyan szerelje fel a konyhai panelt?

Mérje meg a távolságot a szomszédos ajtók felső éle és a mosogatógép között. Vigye át ezt a méretet a panelre, alkalmazza a mellékelt fúrósablont, majd fúrjon. Helyezze be a felső csapokat a mosogatógép nyílásaiba, rögzítse a panelt az alsó részhez, és tolja lefelé. Ügyeljen arra, hogy a fogantyú csavarjai ne nyúljanak ki hátul.

Mit tegyen, ha az ajtó nem záródik megfelelően?

Először ellenőrizze a mosogatógép szintezését. Ha a készülék nincs vízszintben, az ajtó nem záródhat megfelelően, és gőz szivároghat ki. Állítsa be a dőlésszöget az első és hátsó lábakon keresztül a tökéletes egyensúly eléréséhez.

Telepíthetem a mosogatógépet főzőlap alá?

Nem, szigorúan tilos a mosogatógépet főzőlap alá telepíteni. Továbbá ne telepítse a terméket hőforrások (radiátorok, kályhák) közelébe.

Hogyan rögzítse a mosogatógépet, ha a szomszédos bútorok nem teszik lehetővé az oldalrögzítést?

Használja a mellékelt tartókat a készülék munkalaphoz rögzítéséhez. Ügyeljen a munkalap anyagára: ha nem fa, tegyen további óvintézkedéseket.

Mi a konyhai panel maximális súlya?

A konyhai panel nem haladhatja meg a 9 kg-ot. Ha a panel nehezebb, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan szerelje össze a kondenzátor alkatrészt?

Állítsa be az alkatrész méretét (L) a konyhaajtó magasságának megfelelően. Helyezze be a kijelölt helyre, és rögzítse a mellékelt csavarokkal.

Hová helyezze a gőzvédő szalagot?

Helyezze fel a gőzvédő szalagot a munkalap alá és a szomszédos bútorok oldalára, hogy megvédje őket a nedvességtől.

Hogyan szerelje le a mosogatógépet költözéshez?

Először válassza le a készüléket az elektromos és víz hálózatról. Csavarja ki a rögzítő csavarokat, emelje meg kissé a terméket, és teljesen távolítsa el. A bútor nem sérül, és újra felhasználható.

HASZNÁLATI ÚTMUTATÓ XS 6B0M4PDB-08 HAIER

Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és őrizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.

Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.

Tartalomjegyzék

1 Telepítési biztonsági figyelmeztetések p.2-3

2 Hová kell felszerelni a mosogatógépet p.3

3 Mosogatógép méretei p.4-5

1. Lépésről lépésre telepítési videó p.6

5 Eszközök a telepítéshez p.6

6 Beépítési méretek p.7

7 Útmutatások a mosogatógép telepítéséhez p.8 - 17

7.1 Kondenzátor alkatrész összeszerelése 7.2 A páraellenes szalag felszerelése 7.3 Magasságállítás 7.4 A hátsó láb beállítása 7.5 Az elülső lábak magasságának beállítása 7.6 Dölésszög-állítás 7.7 Behelyezés a beépítőnyílásba 7.8 Az elülső lábak rögzítése 7.9 A panel előkészítése 7.10 A panel felszerelése 7.11 A gép rögzítése a konyhához

8 Csatlakozás a víz- és elektromos hálózathoz p.18-19

8.1 Csatlakozási diagram

8.2 Biztonsági eszközök

9 Átadás a felhasználónak p.19

10 Mosogatógép szétszerelése p.19

1 Telepítési biztonsági figyelmeztetések

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

- A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait;

- Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá;

- Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;

- A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;

- A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat;

- Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;

- A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;

- A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történt. Helytelen szerelés esetén a felelősség a szerelőt terheli.

- A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;

- A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;

- Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti;

- Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;

- A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek;

- A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;

- Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn;

- Legyen óvatos szállítás közben, a termék nehéz;

- A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen;

• Győződjön meg arról, hogy a telepítési terület stabil és szilárd;
• Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől;
• Legyen óvatos a termék kinyitásakor és bezárásakor;
• A helytelen telepítés a termék felborulását okozhatja;
• A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró göz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre;
• Helyezze a terméket tiszta, sík és szilárd felületre.

3 Mosogatógép méretei

Méretek mm-ben

A termék elölnézeti axonometrikus nézete

A termék elölnézeti axonometrikus nézete konyhaajtóval

FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;

Méretek mm-ben

Hátsó nézet

Oldalnézet

4 Lépésről lépésre telepítési videó

A termék telepítési videója a QR-kód beolvasásával megtekinthető.

Vagy a következőre kattintva link

5 Eszközök a telepítéshez

Szükséges eszközök

A termékkel szállított eszközök

Méretek mm-ben

Axonometrikus nézet

A

FIGYELEM: A mosogatógép minimális magassága 818 mm; ebben az esetben a konyhaajtó és a padló közötti távolságnak 90 és 120 mm között kell lennie. Ha a mosogatógépet megemelik (max. 898 mm), az ajtó és a padló közötti távolságnak arányosan növekednie kell, legfeljebb 170 és 200 mm közötti értékre.

7 Utmutatások a mosogatógép telepítéséhez

7.1 Kondenzátor alkatrész összeszerelése

1.

Állítsa be az alkatrész (L) méretét a konyhaajtó magassága alapján;

7.1 Kondenzátor alkatrész összeszerelése

2.

Helyezze be az (L) alkatrészt a megadott helyre az alábbi ábra szerint;

3.

Rögzítse az (L) alkatrészt a mellékelt csavarokkal.

7 Útmutatások a mosogatógép telepítéséhez

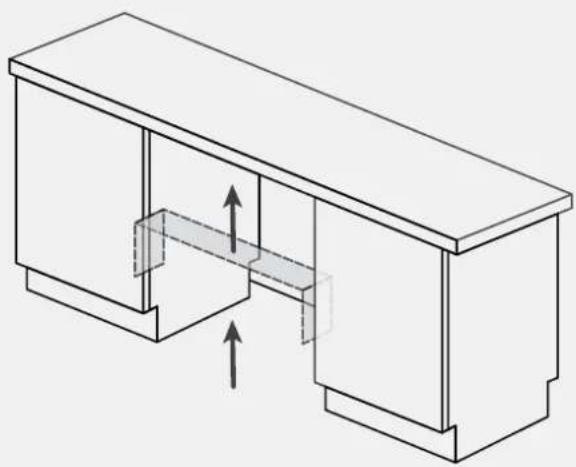

7.2 A páraellenes szalag felszerelése

Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.

1.

2.

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.

7.4 Hátsó láb beállítása

Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.

7 Útmutatások a mosogatógép telepítéséhez

7.5 Az elülső lábak magasságának beállítása

Közvetlenül az első lábakon állítson. Szükség esetén emelje meg enyhén a mosogatógépet.

7.6 Dölésszög-állítás

Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

7.7 Behelyezés a beépítőnyílásba

Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket.

7.8 Az elülső lábak rögzítése

Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.

7 Útmutatások a mosogatógép telepítéséhez

7.9 A panel előkészítése

1.

Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;

Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;

3.

Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

7.9 A panel előkészítése

4.

Távolítsa el a sablont, és szerelje fel a tartozékokat;

⚠ FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.

7 Útmutatások a mosogatógép telepítéséhez

7.10 A panel felszerelése

1.

Helyezze be a felső csapokat a mosogatógép nyílásaiba;

Rögzítse a panelt a mosogatógép alsó részéhez;

⚠ FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.

7.11 A gép rögzítése a konyhához

Utasítások a mosogatógép szomszédos szekrények oldalához való rögzítéséhez.

⚠ FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.

8 Csatlakozás a víz- és elektromos hálózathoz

8.1 Csatlakozási diagram

Oszlopos telepítési vázlat

FIGYELEM: Győződjön meg róla, hogy a víznyomás 0,08 és 1 Mpa között van.

8.2 Biztonsági eszközök

Minden mosogatógép túlfolyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.

További részletekért tekintse meg a Felhasználói kézikönyvet.

Átadás a felhasználónak

9

A telepítés végén:

• Tájékoztassa a felhasználót az alapvető funkciókról;
• Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos minden lényeges szempontjáról;
• Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.

A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.

Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.

Mosogatógép szétszerelése

10

• Válassza le a terméket az elektromos és vízhálózatról;
• Csavarja ki a rögzítőcsavarokat;
• Emelje meg kissé a terméket, majd húzza ki teljesen;
• Ez a termék nem károsítja a bútort, amely új készülékkel is használható.
