Bränd	Haier
Mudel	XS 6B0M4PDB-08
Toote tüüp	Sisseehitatav nõudepesumasin
Kõrgus (reguleeritav)	818 - 898 mm
Laius	596 mm
Sügavus	550 mm
Nõutav veesurve	0,08 - 1 MPa
Toide	220-240 V ~ 50 Hz
Turvaseade	Ülevoolukaitse
Kaasasolevad tarvikud	Aurutõkketeip, kaitsekile, kruvid, puurimismall
Köögipaneeli maksimaalne kaal	9 kg
Kõrguse reguleerimine	Reguleeritavad tagumised ja esimesed jalad
Kaldenurga reguleerimine	Võimalik jalgade kaudu
Paigalduse tüüp	Sisseehitatav, külgmine kinnitus või töötasapinna all
Kondensaatori komponent	Integreeritud ja reguleeritav vastavalt ukse kõrgusele

Korduma kippuvad küsimused - XS 6B0M4PDB-08 HAIER

Kuidas reguleerida nõudepesumasina kõrgust?

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm, seejärel reguleerige tagumise jala kõrgust masina esiosast. Seejärel reguleerige otse esijalgu. Kogukõrgus võib varieeruda 818 kuni 898 mm.

Milline on vajalik veesurve?

Veesurve peab olema vahemikus 0,08 MPa ja 1 MPa. Enne ühendamist veenduge, et rõhk on selles vahemikus.

Kuidas paigaldada köögipaneeli?

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel. Kandke see mõõt paneelile, rakendage kaasasolevat puurimismalli, seejärel puurige. Sisestage ülemised tihvtid nõudepesumasina piludesse, kinnitage paneel alumisele osale ja lükake alla. Olge ettevaatlik, et käepideme kruvid ei ulatuks tagaküljele.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige esmalt nõudepesumasina loodimist. Kui seade pole loodis, ei pruugi uks korralikult sulguda ja võib aur välja pääseda. Reguleerige kallet esi- ja tagajalgade abil, et saavutada täiuslik tasakaal.

Kas ma saan paigaldada nõudepesumasina pliidiplaadi alla?

Ei, nõudepesumasina paigaldamine pliidiplaadi alla on rangelt keelatud. Ärge paigaldage toodet ka soojusallikate (radiaatorid, ahjud) lähedusse.

Kuidas kinnitada nõudepesumasin, kui külgnevad mööbliesemed ei võimalda külgmist kinnitust?

Kasutage seadme kinnitamiseks töötasapinna külge kaasasolevaid toeid. Pöörake tähelepanu töötasapinna materjalile: kui see pole puidust, võtke lisameetmeid.

Mis on köögipaneeli maksimaalne kaal?

Köögipaneel ei tohi ületada 9 kg. Kui paneel on raskem, võtke ühendust klienditeenindusega.

Kuidas monteerida kondensaatori komponenti?

Reguleerige komponendi suurust (L) vastavalt köögiukse kõrgusele. Sisestage see ettenähtud ruumi ja kinnitage kaasasolevate kruvide abil.

Kuhu paigaldada aurutõkketeip?

Kandke aurutõkketeip töötasapinna alla ja külgnevate mööbliesemete külgedele, et kaitsta neid niiskuse eest.

Kuidas nõudepesumasinat kolimiseks lahti võtta?

Esmalt ühendage seade lahti elektri- ja veevarustusvõrgust. Keerake lahti kinnituskruvid, tõstke toodet veidi ja eemaldage see täielikult. Mööbel ei kahjustu ja seda saab uuesti kasutada.

KASUTUSJUHEND XS 6B0M4PDB-08 HAIER

See paigaldusjuhend on mõeldud köögitootjatele, kes need tooted integreerivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks lugege see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja säilitage see tulevasteks viideteks. Enne paigaldamist märkige üles seerianumber, kuna see võib osutuda vajalikuks hoolduse korral. Kontrollige transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteerige enne kasutamist tehnikuga. Hoidke kõik pakendamismaterjalid alati lastele kättesaamatus kohas.

Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 Paigaldamise ohutusteated lk 2-3 2 Kuhu nõudepesumasin paigaldada lk 3 3 Nõudepesumasina mõõtmed lk 4-5 4 Paigaldusvideo samm-sammult lk 6 5 Paigaldustööriistad lk 6 6 Integreerimismõõtmed lk 7 7 Nõudepesumasina paigaldusjuhised lk 8-17

7.1 Kondensaatori komponendi kokkupanek 7.2 Aururiba paigaldamine 7.3 Kõrguse reguleerimine 7.4 Tagumise jala reguleerimine 7.5 Eesjalgade kõrguse reguleerimine 7.6 Kaldenurga reguleerimine 7.7 Paigaldamine sisseehitatud sektsiooni 7.8 Esijalgade kinnitamine 7.9 Paneeli ettevalmistamine 7.10 Paneeli paigaldamine 7.11 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivõrku lk 18-19

8.1 Ühendusskeem 8.2 Ohutusseadmed

9 Kasutajale üleandmine lk 19

10 Nõudepesumasina lahtivõtmine lk 19

1 Paigaldamise ohutusteated

Lugege need juhised enne toote paigaldamist hoolikalt läbi. Teie ohutus on meile väga oluline. Palun lugege enne toote kasutamist hoolikalt läbi need juhised.

- Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid;

- Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla;

- Eemaldage pakendimaterjal enne seadme kasutamist;

- Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku;

- Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte.

- Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need.

- Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest.

- Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja.

- Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku.

- Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi.

- Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks.

- Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav.

- Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all.

- Toote lõppkasutajale üleandmisel peab tehnik veenduma, et see on õigesti paigaldatud.

- Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht.

- Olge transpordi ajal ettevaatlik, toode on raske.

- Enne paigaldamist kontrollige sisseehitatud sektsiooni mõõtmeid ja võrrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliustega, isegi kui see on juhtpaneelist kõrgem.

- Veenduge, et paigalduskoht on stabiilne ja kindel.

• Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile. See kile kaitseb mööblit niiskuse eest.
• Olge toote avamisel ja sulgemisel ettevaatlik;
• Ebaõige paigaldus võib põhjustada toote ümbermineku;
• Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks õigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeritavas keskkonnas;
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud;
• Paigaldage toode elektripistiku lähedale;
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu;
• Ärge paigaldage nõudepesumasinat pliidi alla;
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);
• Ärge asetage toodet vaipadele või sarnastele pindadele;
• Asetage toode puhtale, tasasele ja kindlale pinnale.

3 Nõudepesumasina mõõtmed

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates

Toote esivaade aksonomeetrilises vaates koos köögikapiga

ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

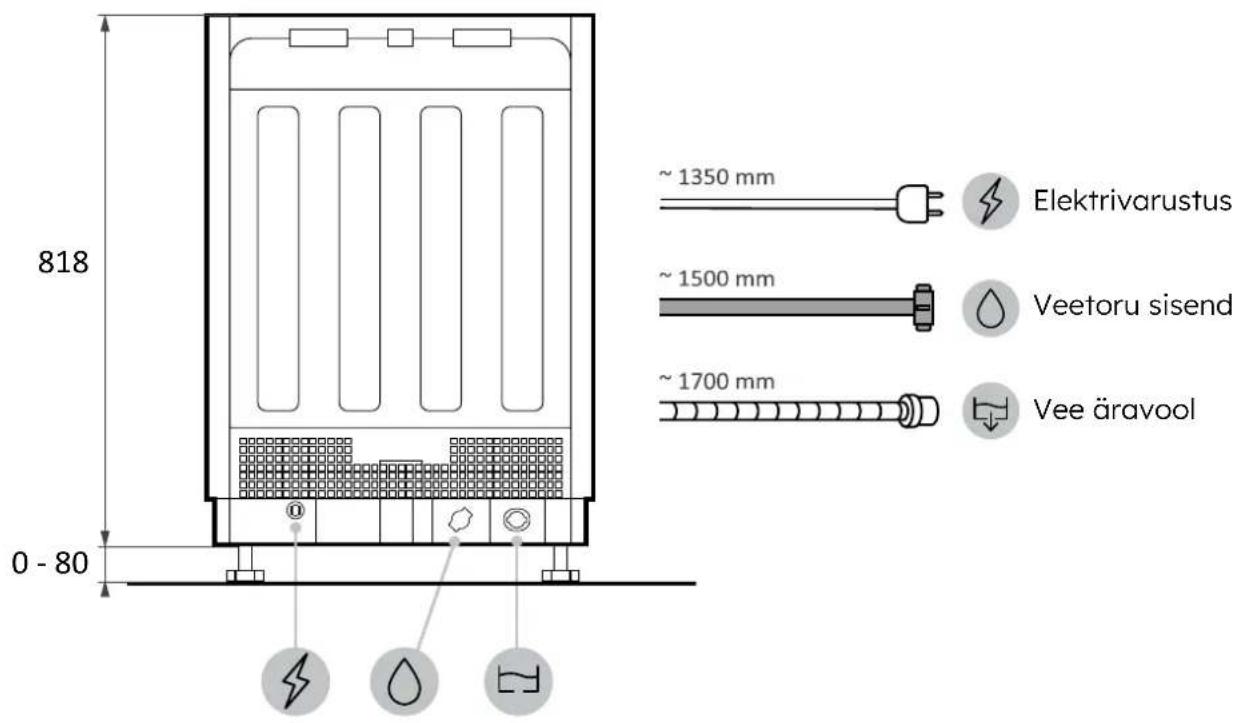

Mõõtmed mm

Tagantvaade

Külgvaade

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides.

Või klõpsates järgmisel lingil link

5 Paigaldustööriistad

Vajalikud tööriistad

Tootega kaasas olevad tööriistad

Mõõtmed mm

Aksonomeetriline vaade

A

ETTEVAATUST: Nõudepesumasina minimaalne kõrgus on 818 mm; sel juhul peab kaugus köögikapi ukse ja põranda vahel olema 90 kuni 120 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka see kaugus proportsionaalselt suurenema kuni maksimaalselt 170 kuni 200 mm.

7 Nõudepesumasina paigaldusjuhised

7.1 Kondensaatori komponendi kokkupanek

1.

Reguleerige komponendi (L) suurust vastavalt köögiukse kõrgusele;

7.1 Kondensaatori komponendi kokkupanek

2.

Sisestage komponent (L) ettenähtud kohta, nagu on näidatud alloleval joonisel;

3.

Kinnitage komponent (L) kaasasolevate kruvidega;

7 Nõudepesumasina paigaldusjuhised

7.2 Aururiba paigaldamine

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele.

1.

2.

7.3 Körguse reguleerimine

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

Reguleerige tagumise jala kõrgust masina eestpoolt, nagu on näidatud.

7 Nõudepesumasina paigaldusjuhised

7.5 Eesjalgade kõrguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

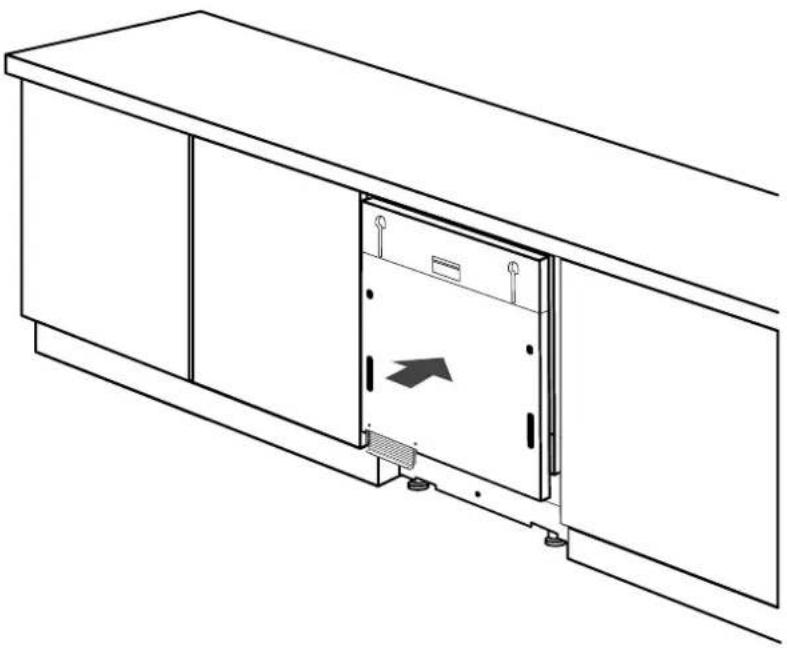

7.7 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeid.

Pärast kõigi mõõtude kontrollimist kinnitage esijalad lõplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

7 Nõudepesumasina paigaldusjuhised

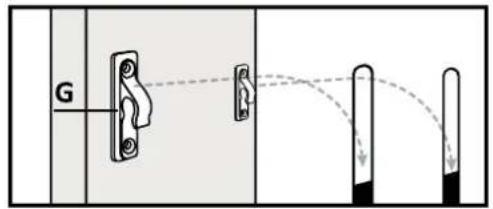

7.9 Paneeli ettevalmistamine

1.

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

Kandke mõõt üle köögipaneelile ja tähustage keskpunkt;

3.

Kandke puurimisšabloon peale ja järgige antud juhiseid;

Eemaldage mall ja kinnitage tarvikud.

⚠ TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7 Nõudepesumasina paigaldusjuhised

7.10 Paneeli paigaldamine

1.

Sisestage ülemised tihvtid nõudepesumasina avadesse;

Kinnitage paneel nõudepesumasina alumisele osale;

⚠ TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

7.11 Masina kinnitamine kööki

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

⚠ HOIATUS: Kui te ei saa nõudepesumasinat külg-suunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

8 Ühendus vee- ja elektrivõrguga

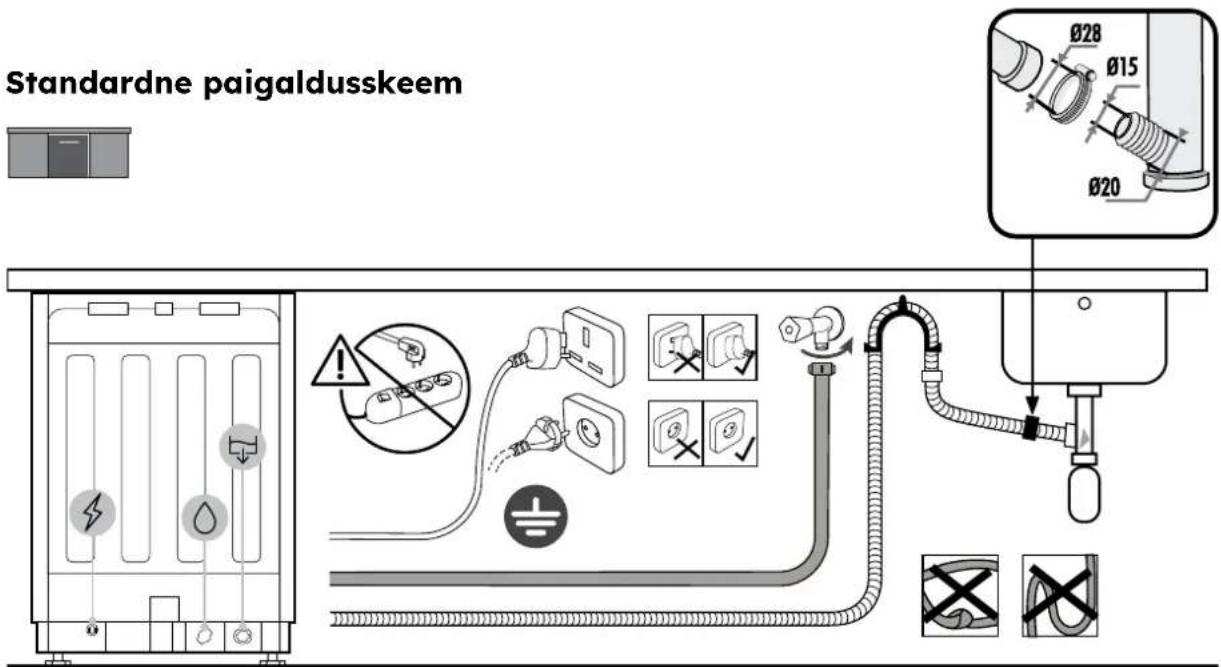

8.1 Ühendusskeem

Veerule paigaldamise skeem

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutusseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat kõigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise lõppedes eemaldage kaitsekile, teip ja kõik muud pakendamismaterjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

Märkus: Toote tegelik välimus sõltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

• Lülitage toode välja elektri- ja veevarustusest;
• Keerake lahti kinnituskruvid;
• Tõstke toodet veidi ja tõmmake see täielikult välja;
• See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.
