Марка	Haier
Модел	XS 6B0M4PDB-08
Тип продукт	Вграждаема съдомиялна
Височина (регулируема)	818 - 898 mm
Широчина	596 mm
Дълбочина	550 mm
Необходимо водно налягане	0,08 - 1 MPa
Електрическо захранване	220-240 V ~ 50 Hz
Предпазно устройство	Защита от препълване
Включени аксесоари	Пароизолираща лента, защитно фолио, винтове, шаблон за пробиване
Максимално тегло на кухненския панел	9 kg
Регулиране на височината	Регулируеми задни и предни крачета
Регулиране на наклона	Възможно чрез крачетата
Тип монтаж	Вграждане, странично закрепване или под работен плот
Компонент кондензатор	Вграден и регулируем според височината на вратата

Често задавани въпроси - XS 6B0M4PDB-08 HAIER

Как да регулирам височината на съдомиялната?

Наклонете съдомиялната, като повдигнете задната част с около 10 см, след това регулирайте височината на задния крак от предната част на машината. След това регулирайте предните крачета директно. Общата височина може да варира от 818 до 898 мм.

Какво е необходимото водно налягане?

Водното налягане трябва да бъде между 0,08 MPa и 1 MPa. Уверете се, че налягането е в този диапазон преди свързване.

Как да инсталирам кухненския панел?

Измерете разстоянието между горния ръб на съседните врати и съдомиялната. Прехвърлете това измерване върху панела, приложете предоставения шаблон за пробиване и пробийте. Поставете горните щифтове в слотовете на съдомиялната, закрепете панела към долната част и натиснете надолу. Внимавайте винтовете на дръжката да не стърчат отзад.

Какво да направя, ако вратата не затваря правилно?

Първо проверете нивелирането на съдомиялната. Ако уредът не е нивелиран, вратата може да не затваря правилно и да изпуска пара. Регулирайте наклона чрез предните и задните крачета, за да постигнете перфектен баланс.

Мога ли да инсталирам съдомиялната под плот за готвене?

Не, строго забранено е да инсталирате съдомиялната под плот за готвене. Също така не инсталирайте продукта близо до източници на топлина (радиатори, печки).

Как да закрепя съдомиялната, ако съседните мебели не позволяват странично закрепване?

Използвайте предоставените скоби, за да закрепите уреда към работния плот. Внимавайте за материала на работния плот: ако не е дървен, вземете допълнителни предпазни мерки.

Какво е максималното тегло на кухненския панел?

Кухненският панел не трябва да надвишава 9 kg. Ако панелът е по-тежък, свържете се с отдела за обслужване на клиенти.

Как да сглобя компонента кондензатор?

Регулирайте размера на компонента (L) според височината на кухненската врата. Поставете го в предвиденото пространство и го закрепете с предоставените винтове.

Къде да инсталирам пароизолиращата лента?

Поставете пароизолиращата лента под работния плот и отстрани на съседните мебели, за да ги предпазите от влага.

Как да демонтирам съдомиялната за преместване?

Първо изключете уреда от електрическата и водопроводната мрежа. Развийте фиксиращите винтове, повдигнете леко продукта и го извадете напълно. Мебелта остава неповредена и може да се използва отново.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XS 6B0M4PDB-08 HAIER

Това ръководство за монтаж е предназначено за производители на кухни, които ще работят с тези продукти. За да осигурите безопасност и да получите най-добри резултати, моля, прочетете внимателно това ръководство, включително инструкциите за безопасност, и го запазете за бъдещи справки. Преди да продължите с монтажа, запишете серийния номер, тъй като може да ви е необходим в случай на ремонт. Проверете за евентуални повреди по време на транспортирането и при съмнение се консултирайте с техник преди да използвате уреда. Винаги дръжте всички опаковъчни материали далеч от деца.

i БЕЛЕЖКА: Характеристиките, снимките в ръководството и принадлежностите на продукта може да се различават в зависимост от закупения модел.

Индекс

2 Къде да монтирате съдомиялната машина стр.3

3 Размери на съдомиялната машина стр.4-5

4 Видео с инструкции за монтиране стъпка по стъпка стр.6

6 Размери за вграждане стр.7

7 Инструкции за монтаж на съдомиялна машина стр.8-17

7.1 Сглобяване на кондензаторни компоненти 7.2 Монтаж на лентата срещу конденз 7.3 Регулиране на височината 7.4 Регулиране на задните крачета 7.5 Регулиране на предните крачета 7.6 Регулиране на наклона 7.7 Поставяне в отделението за вграждане 7.8 Фиксиране на предните крачета 7.9 Подготовка на панела 7.10 Монтаж на панел 7.11 Монтаж на машината в кухнята

8 Свързване към канализационната система и електрическата мрежа стр.18-19

8.1 Схема на свързване

8.2 Предпазни устройства

10 Разглобяване на съдомиялната машина стр.19

Спазвайте тези указания, преди да започнете монтажа на продукта. Вашата безопасност е много важна за нас. Моля, прочетете внимателно тази информация, преди да използвате продукта.

• Монтажът трябва да се извърши от квалифициран техник, който трябва да познава и спазва законите, действащи в страната на монтажа, и инструкциите на производителя.
• Ако е необходим ремонт от производителя за отстраняване на неизправности, причинени от неправилен монтаж, такъв ремонт не се покрива от гаранцията;
• Отстранете опаковъчния материал, преди да използвате уреда;
• След разопаковане на уреда, винаги проверявайте дали не е повреден. В случай на проблем се свържете с отдела за обслужване на клиенти преди инсталиране и не го свързвайте към електрическата мрежа;
• Повреден продукт може да бъде причина за късо съединение, токов удар, пожар и други опасности;
• Проверете опаковката за принадлежности или придружаващи материали (пликове с винтове, документи, брошури и др.) и ако има такива, ги извадете и приберете;
• Неправилният монтаж може да причини нараняване или вреда на хора, животни или вещи. Производителят не носи отговорност за подобни наранявания или вреди;
• Безопасната употреба е гарантирана само ако монтажът е извършен правилно съгласно тези инструкции. В случай на повреда, причинена от неправилен монтаж, отговорността е на лицето, което е инсталирало продукта;
• По време на монтажа уредът не трябва да бъде свързан към електрозахранването;
• Препоръчително е да носите защитни ръкавици по време на монтажа, за да избегнете наранявания от порязване;
• В случай на неправилен монтаж, манипулация на устройството и неправилно свързване, гаранцията на продукта ще бъде анулирана;
• Уверете се, че когато захранващият кабел на продукта е свързан, до него няма достъп;
• След монтажа, захранващият кабел не трябва да влиза в контакт с движещи се части на кухненските компоненти (като например чекмедже) и не трябва да бъде изложен на механично напрежение;
• При доставяне на продукта на крайния потребител, техникът трябва да се увери, че той е инсталиран правилно;
• Не свързвайте продукта към електрическата мрежа, докато предният панел не е напълно монтиран. В противен случай може да има опасност от токов удар;
• Бъдете внимателни по време на транспортиране, продуктът е тежък;
• Преди да започнете монтажа, проверете всички размери на отделението за вграждане, като ги сравните с инструкциите, съдържащи се в това ръководство. Обърнете внимание, че е възможно вратата да се подравни с вратите на други мебели, дори ако тя надвишава височината на контролния панел;
• Уверете се, че мястото за монтаж е стабилно и здраво;
• Поставете защитното фолио, предоставено в монтажния комплект, под работния плот и върху околните мебели. Това фолио предпазва мебелите от влага;
• Бъдете внимателни при отваряне и затваряне на продукта;
• Неправилният монтаж може да доведе до преобръщане на продукта;
• Продуктът трябва да е нивелиран, за да функционира правилно, в противен случай вратата няма да се затваря правилно, което ще доведе до излизане на гореща пара.

Къде да монтирате съдомиялната машина

2

• Монтирайте и използвайте този продукт в затворена, покрита, суха и добре проветрива среда;
• Не монтирайте продукта в открити среди, изложени на атмосферни влияния;
• Монтирайте продукта близо до електрически контакт;
• Използвайте продукта само когато е поставен във вдлъбнато отделение, в противен случай рискувате нараняване и изгаряния;
• Не инсталирайте съдомиялната машина под готварски плот/котлон;
• Не монтирайте продукта в близост до източници на топлина (радиатори, печки и др.);
• Не поставяйте продукта върху килими или подобни повърхности;
• Поставете продукта върху чиста, равна и стабилна повърхност.

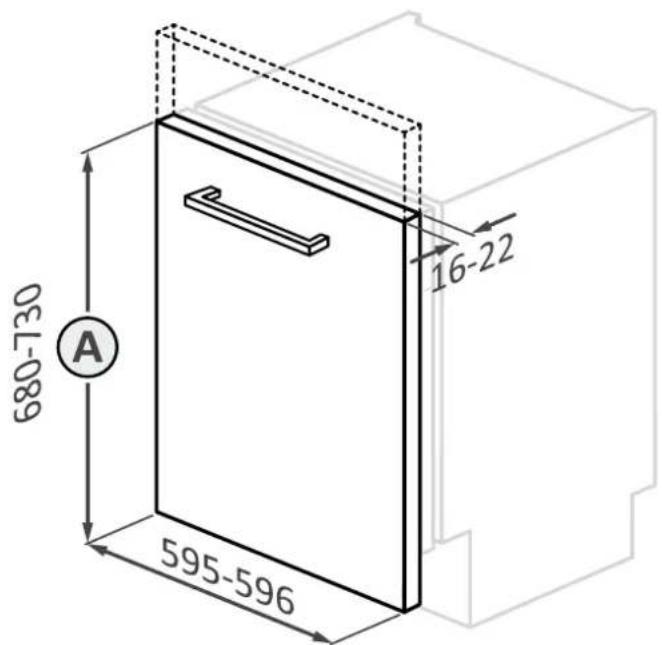

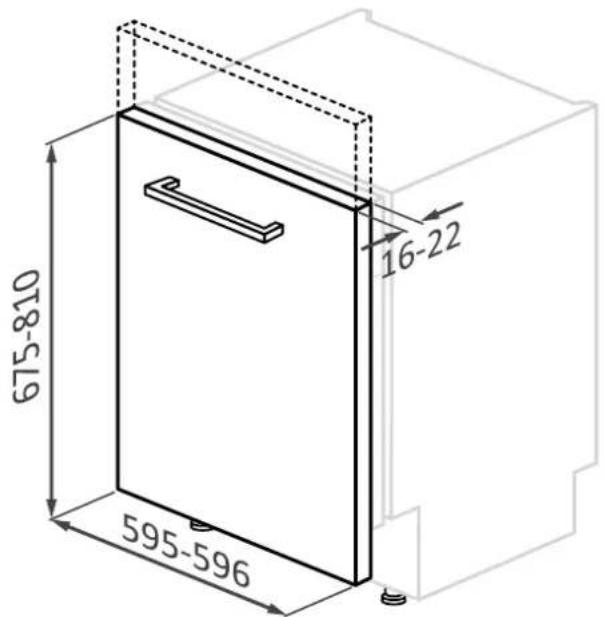

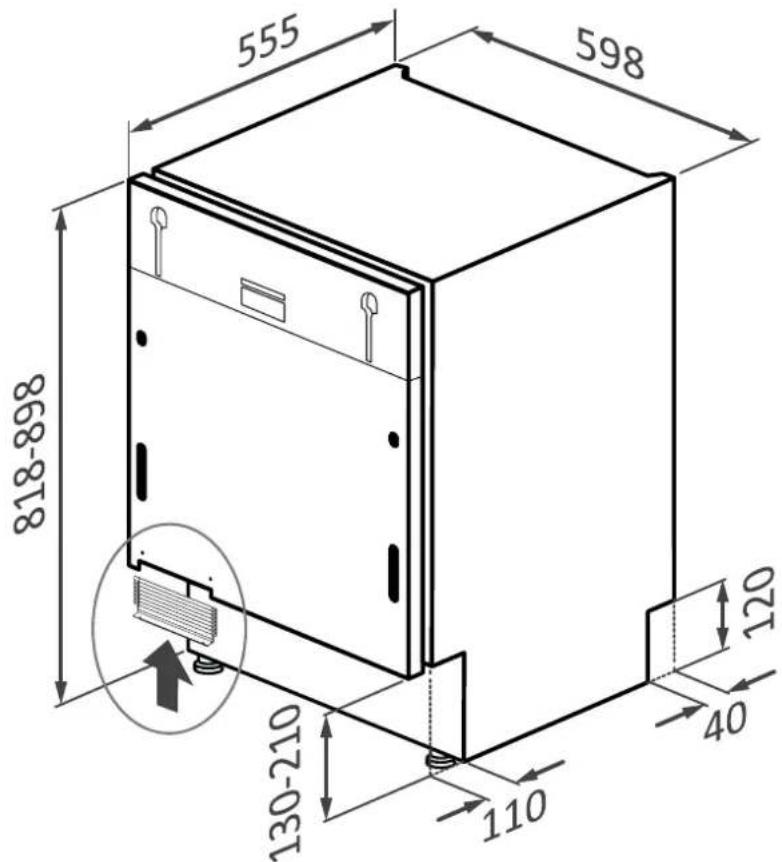

3 Размери на съдомиялната машина

Размери в милиметри

Аксонометричен изглед отпред с кухненска врата

⚠️ ВНИМАНИЕ: Ако кухненският панел е по-тежък от 9 кг, свържете се със сервисния център.

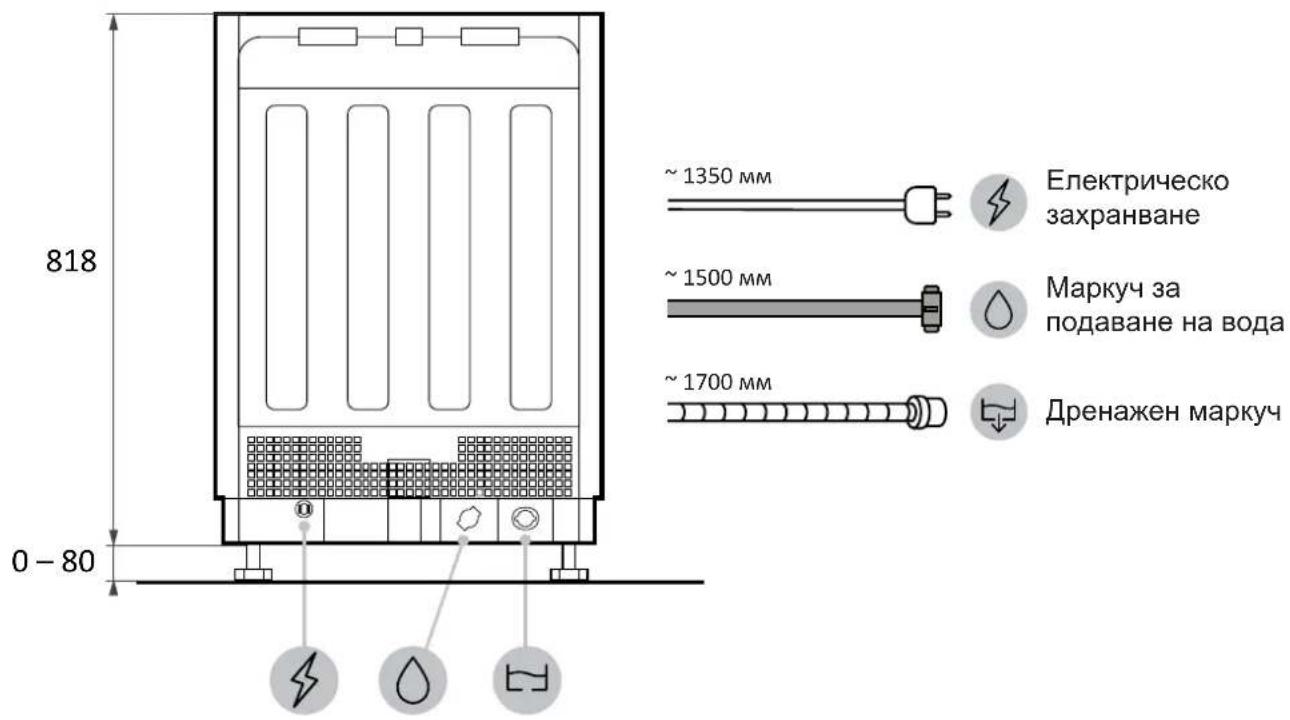

Размери в милиметри

Изглед отзад

Страничен изглед

4. Видео с инструкции за монтиране стъпка по стъпка

Можете да видите видеото с инструкции за инсталиране на продукта, като сканирате QR кода:

или като кликнете върху този

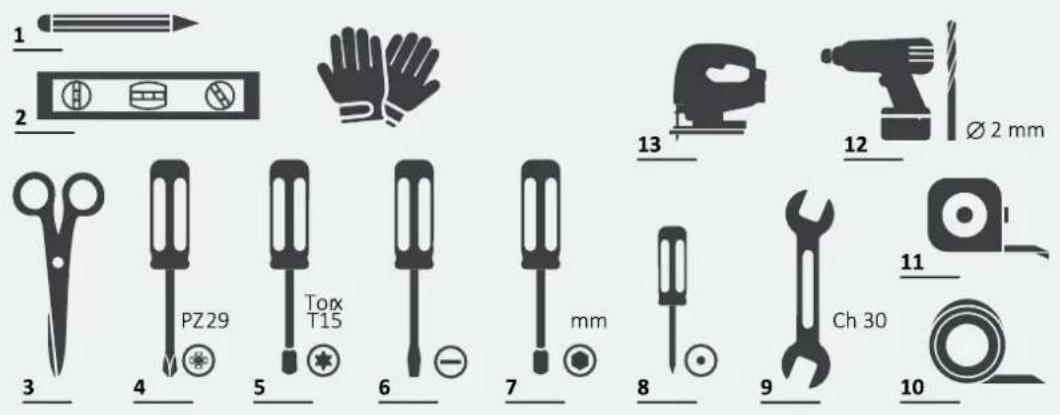

5 Инструменти за монтаж

Необходими инструменти

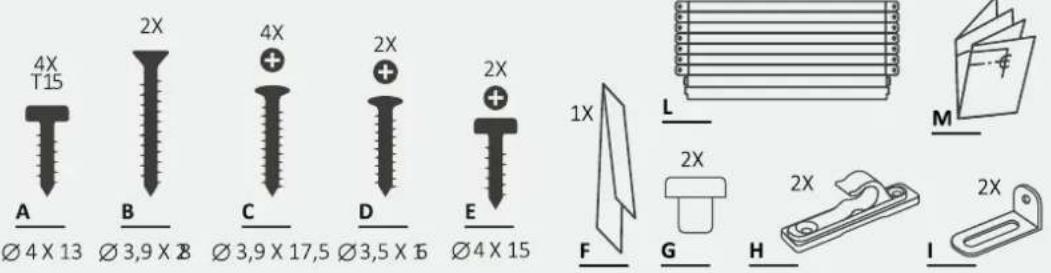

Инструменти, предоставени с продукта

Размери в милиметри

⚠️ ВНИМАНИЕ: Минималната височина на съдомиялната машина е 818 мм; в този случай разстоянието между кухненската вратичка и пода трябва да бъде между 90 и 120 мм. Ако съдомиялната машина е повдигната (макс. 898 мм), разстоянието от вратата до пода също трябва да се увеличи пропорционално, до максимум между 170 и 200 мм.

7.1 Сглобяване на кондензаторни компоненти

1.

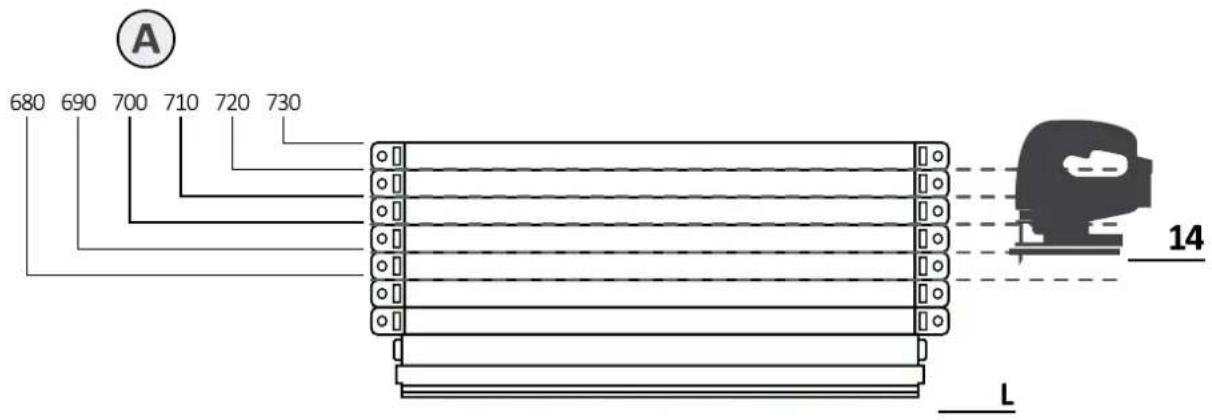

Регулирайте размера на компонента (I) въз основа на височината на кухненската вратичка;

7.1 Сглобяване на кондензаторни компоненти

2.

Поставете компонент (L) в предоставеното пространство, както е показано на фигурата по-долу;

3.

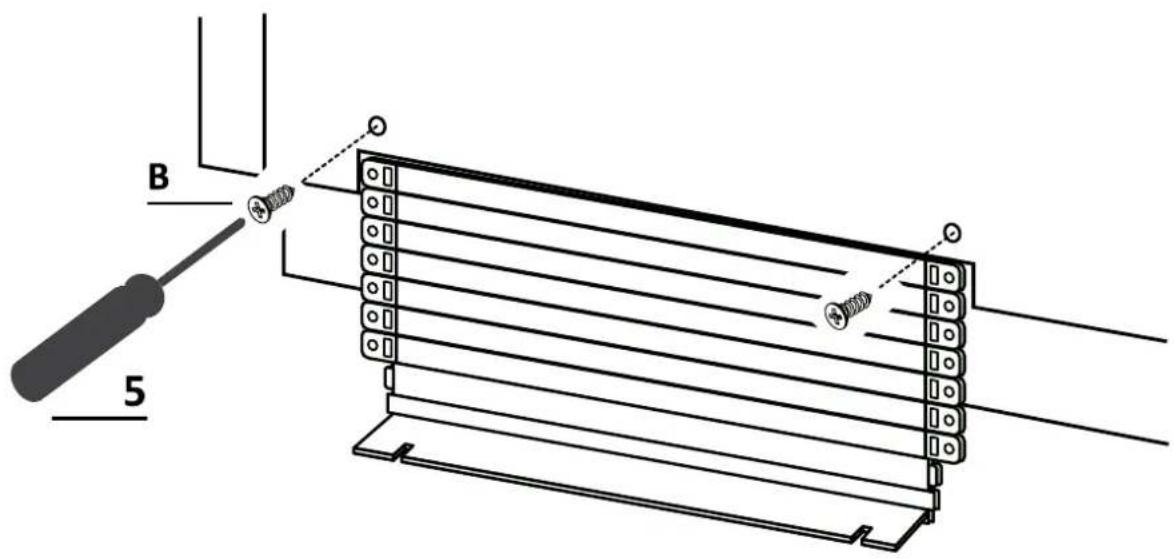

Фиксирайте компонент (I), като го завинтите с включените винтове;

7 Инструкции за монтаж на съдомиялна машина

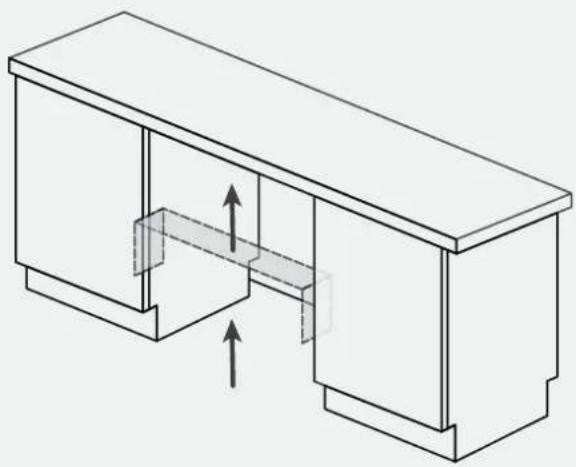

7.2 Монтаж на лентата срещу конденз

Залепете самозалепващата се лента под работния плот и отстрани на съседните мебели.

1.

1.

7.3 Регулиране на височината

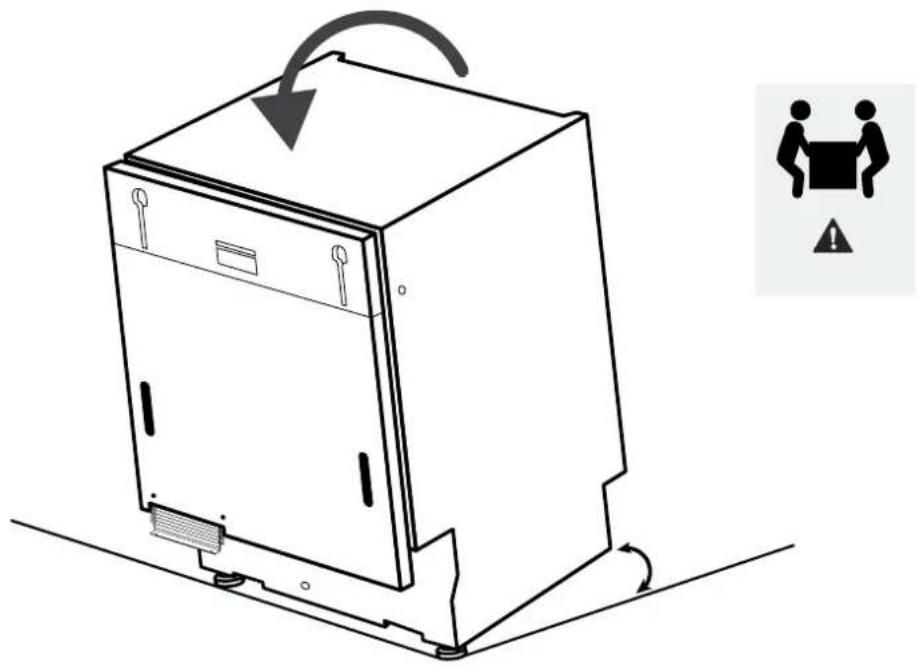

Наклонете съдомиялната машина, като повдигнете задната й част с около 10 см.

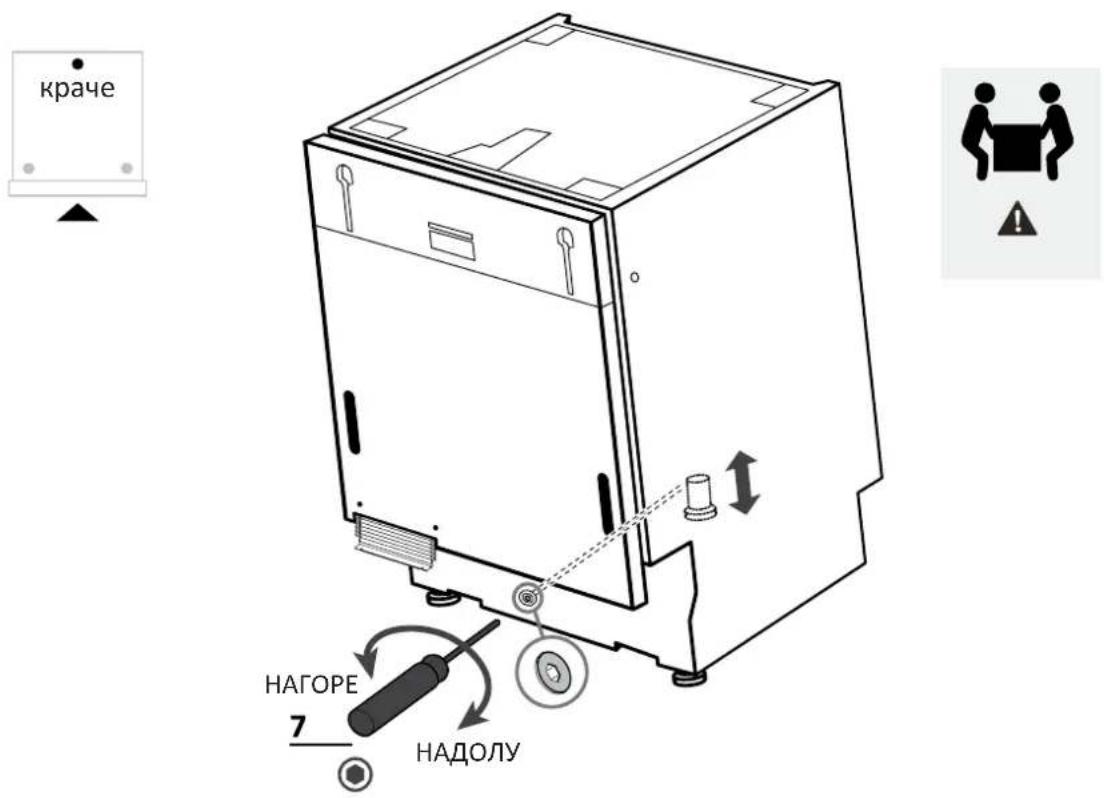

7.4 Регулиране на задните крачета

Регулирайте височината на задното краче, като действате от предната част на машината, както е посочено по-долу.

7 Инструкции за монтаж на съдомиялна машина

7.5 Регулиране на предните крачета

Регулирайте директно предните крачета. Ако е необходимо, повдигнете леко съдомиялната машина.

7.6 Регулиране на наклона

Нивелирайте съдомиялната машина по вертикалната и хоризонталната равнина.

7.7 Поставяне в отделението за вграждане

Поставете съдомиялната машина в отделението за вграждане и проверете размерите и допустимите отклонения.

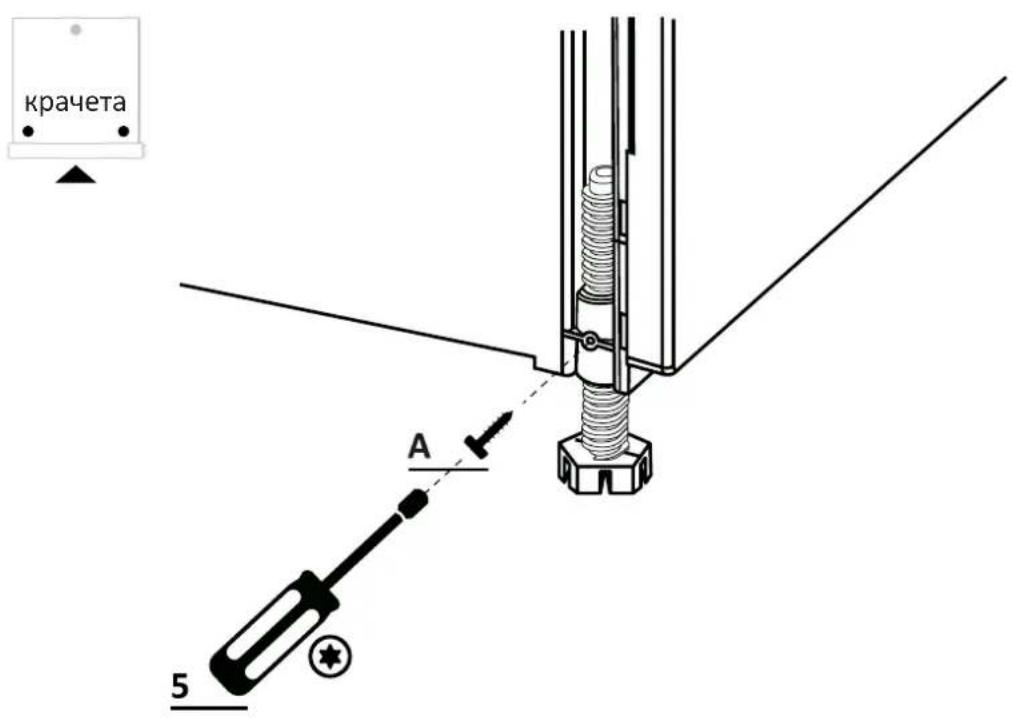

7.8 Фиксиране на предните крачета

След като проверите всички измервания, закрепете трайно предните крачета, за да предотвратите разхлабването им с течение на времето. Тази операция може да се извърши и след поставяне на кухненския панел.

7 Инструкции за монтаж на съдомиялна машина

7.9 Подготовка на панела

1.

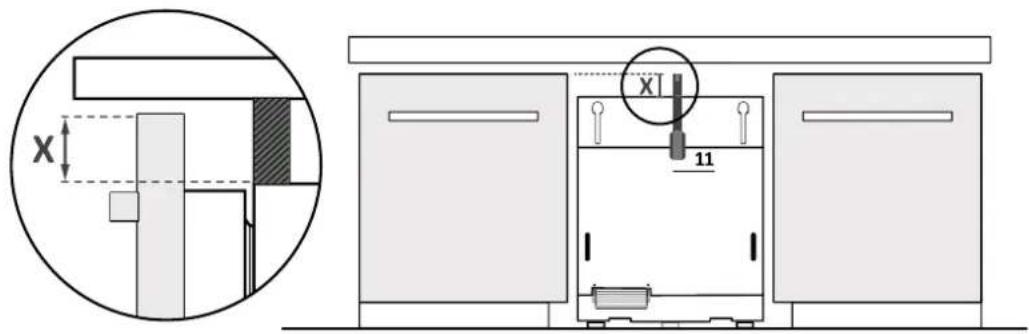

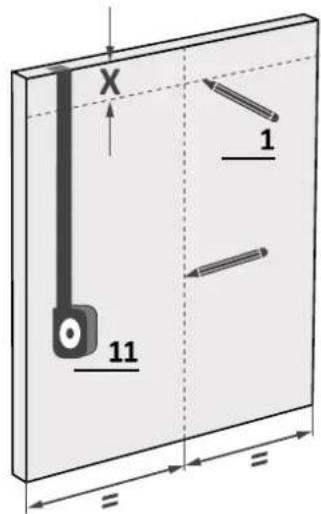

Измерете разстоянието между горния ръб на съседните врати и съдомиялната машина;

Пренесете измерването върху кухненския панел и отбележете центъра;

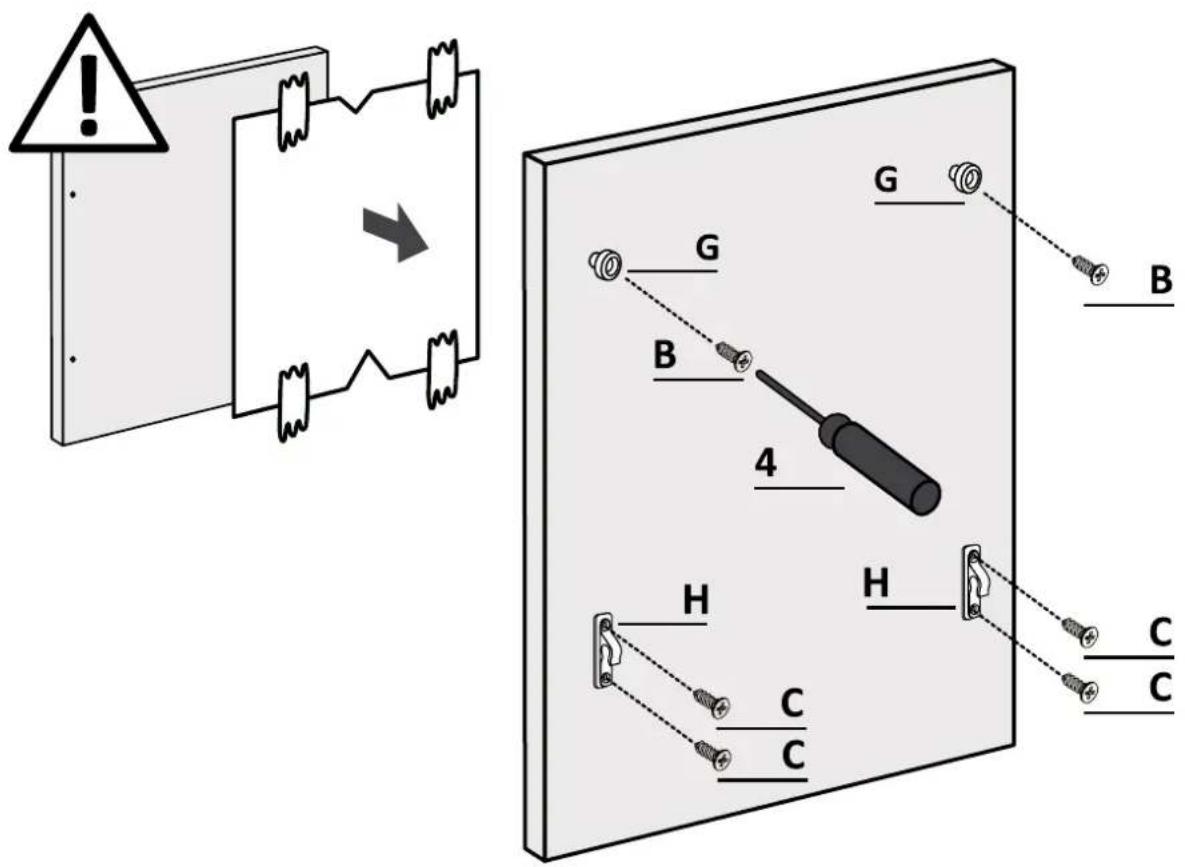

3.

Поставете шаблона за пробиване и следвайте предоставените инструкции;

7.9 Подготовка на панела

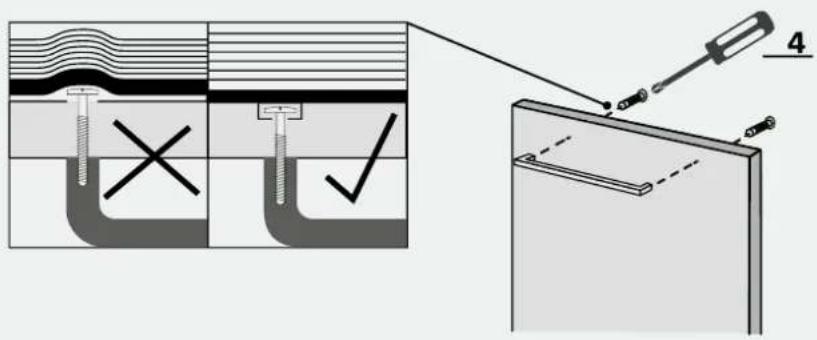

4.

Отстранете шаблона за пробиване и поставете принадлежностите.

⚠️ ВНИМАНИЕ: Уверете се, че главите на винтовете не стърчат извън от панела от задната повърхност, особено ако монтирате дръжката.

7 Инструкции за монтаж на съдомиялна машина

7.10 Монтаж на панел

1.

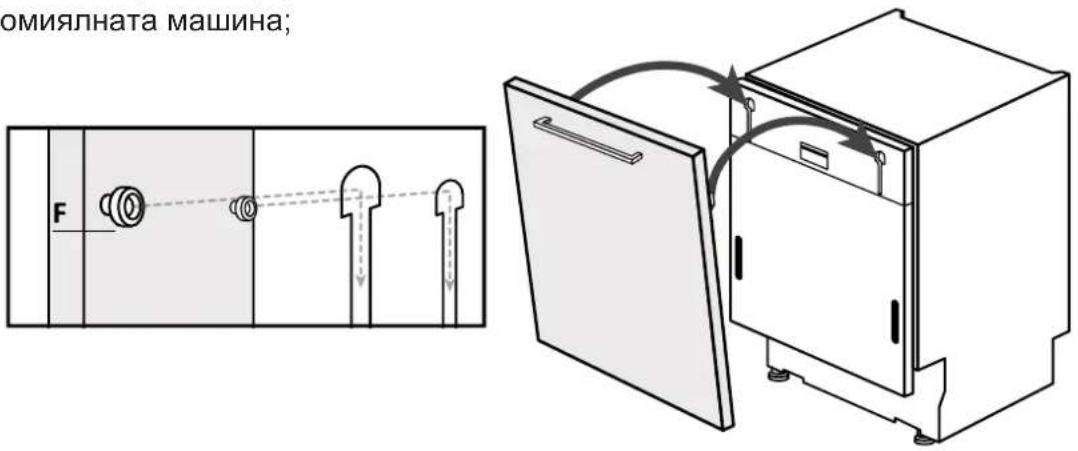

Поставете горните щифтове в слотовете на съдомиялната машина;

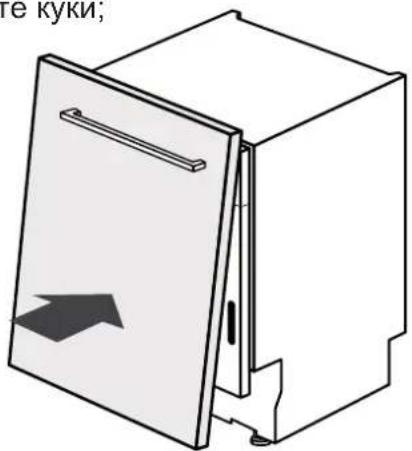

2.

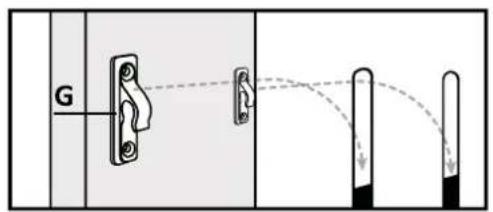

Фиксирайте панела, като използвате долните куки;

⚠️ ВНИМАНИЕ: Свържете съдомиялната към водопровода и електрическата мрежа на този етап, спазвайки инструкциите, предоставени в глава 8

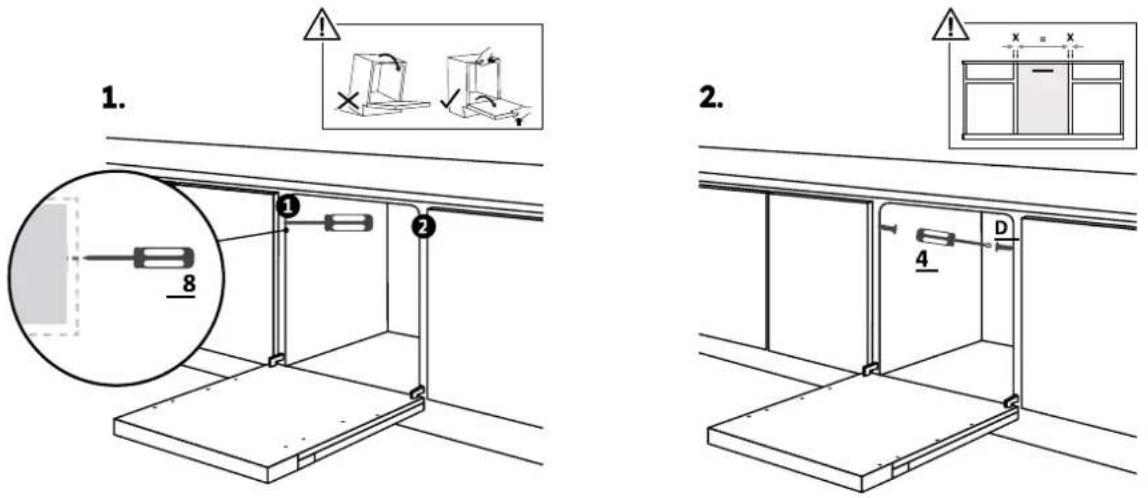

7.11 Монтаж на машината в кухнята

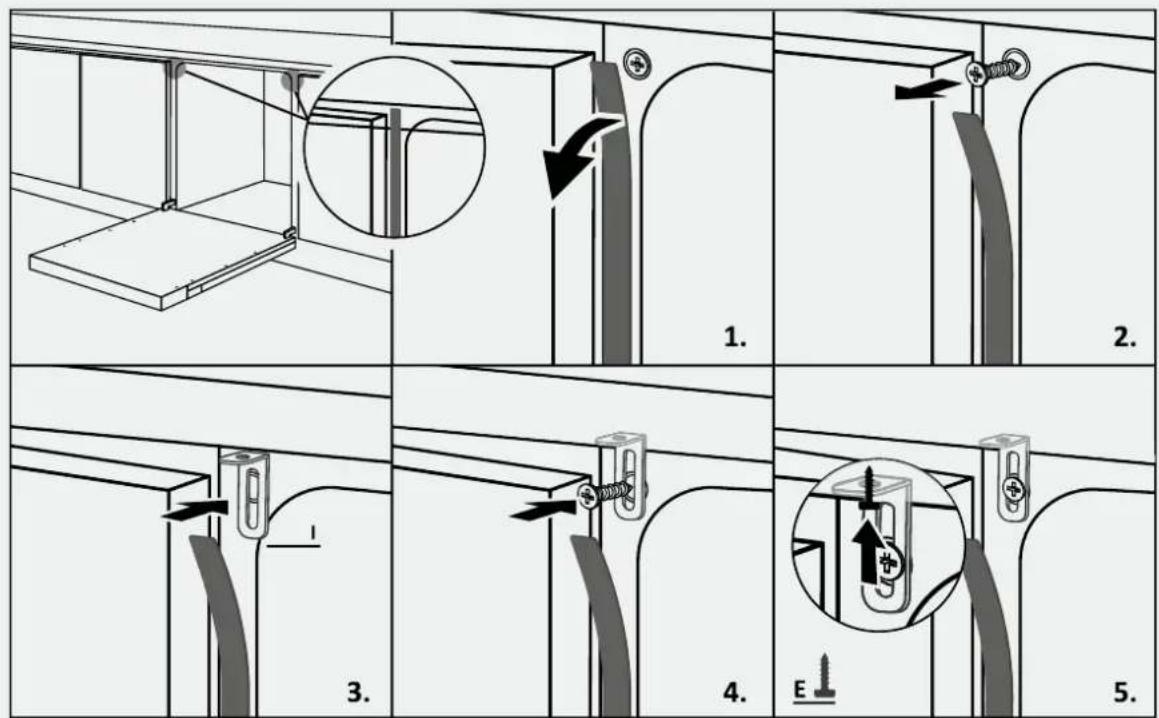

Инструкции за закрепване на съдомиялната машина отстрани към съседни шкафове.

⚠️ ВНИМАНИЕ: Ако не можете да фиксирате съдомиялната машина странично, използвайте предоставените скоби и я закрепете към работния плот; бъдете внимателни, ако материалът на работния плот не е дърво.

8 Свързване към канализационната система и електрическата мрежа

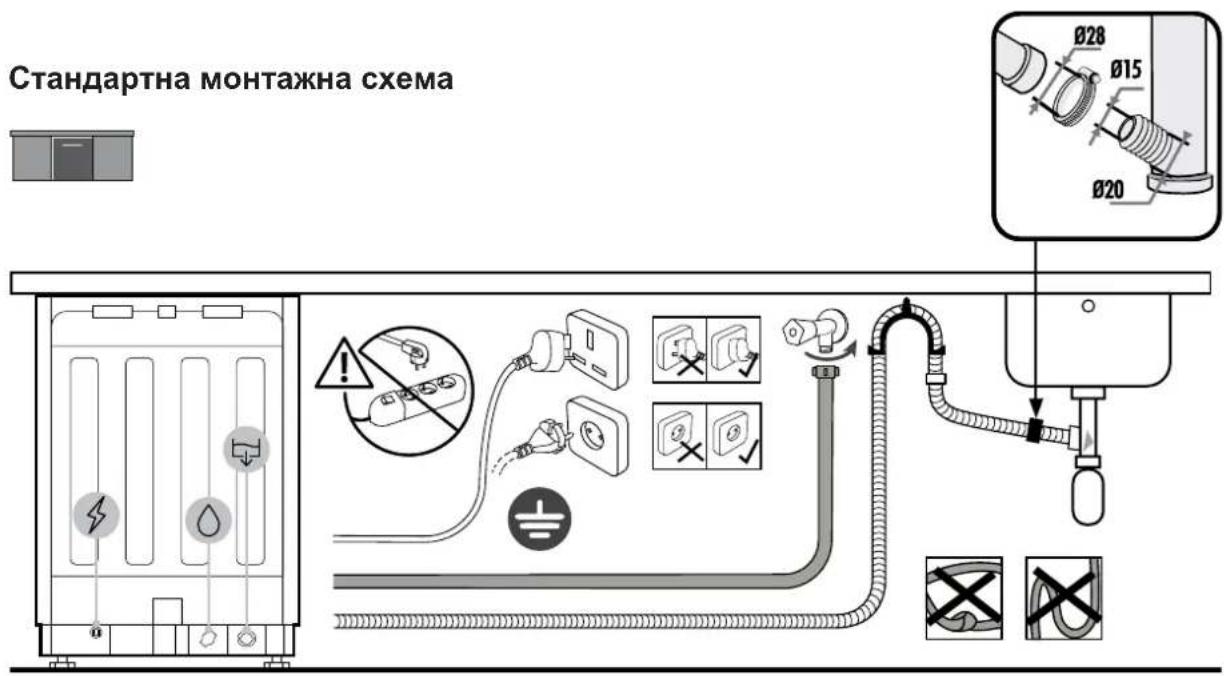

8.1 Схема на свързване

⚠️ ВНИМАНИЕ: Уверете се, че водното налягане е между 0,08 МРа и 1 МРа.

8.2 Предпазни устройства

Всички съдомиялни машини са оборудвани с устройство за защита срещу преливане, което в случай че водата надвиши нормалното ниво поради неизправност, автоматично блокира водния поток и/или източва излишната вода.

Вижте ръководството за потребителя за повече подробности.

• Информирайте потребителя за основните функции;
• Информирайте потребителя за всички аспекти, свързани с безопасната употреба и боравене;
• Доставете на потребителя принадлежностите и инструкциите за употреба и монтаж, които следва да се съхраняват внимателно.

След завършване на монтажа отстранете защитното фолио, лентата и всички други опаковъчни материали и извадете предоставените принадлежности от вътрешността на продукта.

БЕЛЕЖКА: Действителният външен вид на продукта зависи от избрания модел.

Разглобяване на съдомиялната машина

10

• Изключете продукта от електрозахранването;
• Развийте фиксиращите винтове;
• Повдигнете леко продукта и го извадете напълно;
• Този продукт няма да повреди шкафа, който може да бъде използван и с нов уред.
