Marque	Haier
Modèle	XS 6B0M4PDB-08
Type de produit	Lave-vaisselle encastrable
Hauteur (réglable)	818 - 898 mm
Largeur	596 mm
Profondeur	550 mm
Pression d'eau requise	0,08 - 1 MPa
Alimentation électrique	220-240 V ~ 50 Hz
Dispositif de sécurité	Anti-débordement
Accessoires fournis	Bande anti-vapeur, film protecteur, vis, gabarit de perçage
Poids maximal du panneau de cuisine	9 kg
Réglage de hauteur	Pieds arrière et avant réglables
Réglage d'inclinaison	Possible via les pieds
Type d'installation	Encastrable, fixation latérale ou sous plan de travail
Composant condenseur	Intégré et ajustable selon hauteur de porte

FOIRE AUX QUESTIONS - XS 6B0M4PDB-08 HAIER

Comment régler la hauteur du lave-vaisselle ?

Inclinez le lave-vaisselle en soulevant l'arrière d'environ 10 cm, puis réglez la hauteur du pied arrière depuis l'avant de la machine. Ajustez ensuite les pieds avant directement. La hauteur totale peut varier de 818 à 898 mm.

Quelle est la pression d'eau nécessaire ?

La pression de l'eau doit être comprise entre 0,08 MPa et 1 MPa. Assurez-vous que la pression est dans cette plage avant le raccordement.

Comment installer le panneau de cuisine ?

Mesurez la distance entre le bord supérieur des portes adjacentes et le lave-vaisselle. Reportez cette mesure sur le panneau, appliquez le gabarit de perçage fourni, puis percez. Insérez les broches supérieures dans les fentes du lave-vaisselle, fixez le panneau à la partie inférieure et poussez vers le bas. Attention à ne pas laisser les vis de poignée dépasser à l'arrière.

Que faire si la porte ne ferme pas correctement ?

Vérifiez d'abord le nivellement du lave-vaisselle. Si l'appareil n'est pas de niveau, la porte peut ne pas fermer correctement et laisser sortir de la vapeur. Réglez l'inclinaison via les pieds avant et arrière pour obtenir un équilibre parfait.

Puis-je installer le lave-vaisselle sous une plaque de cuisson ?

Non, il est strictement interdit d'installer le lave-vaisselle sous une plaque de cuisson. N'installez pas non plus le produit à proximité de sources de chaleur (radiateurs, poêles).

Comment fixer le lave-vaisselle si les meubles adjacents ne permettent pas une fixation latérale ?

Utilisez les supports fournis pour fixer l'appareil au plan de travail. Attention au matériau du plan de travail : s'il n'est pas en bois, prenez des précautions supplémentaires.

Quel est le poids maximal du panneau de cuisine ?

Le panneau de cuisine ne doit pas dépasser 9 kg. Si le panneau est plus lourd, contactez le service client.

Comment assembler le composant condenseur ?

Ajustez la taille du composant (L) en fonction de la hauteur de la porte de cuisine. Insérez-le dans l'espace prévu et fixez-le à l'aide des vis fournies.

Où installer la bande anti-vapeur ?

Appliquez la bande anti-vapeur sous le plan de travail et sur les côtés des meubles adjacents pour les protéger de l'humidité.

Comment démonter le lave-vaisselle pour un déménagement ?

Débranchez d'abord l'appareil des réseaux électrique et hydraulique. Dévissez les vis de fixation, soulevez légèrement le produit et retirez-le complètement. Le meuble n'est pas endommagé et peut être réutilisé.

MODE D'EMPLOI XS 6B0M4PDB-08 HAIER

Ce manuel d'installation est destiné aux fabricants de cuisines qui accueilleront ces produits. Pour garantir la sécurité et obtenir les meilleurs résultats, lisez attentivement ce manuel, y compris les instructions de sécurité, et conservez-le pour référence future. Avant de procéder à l'installation, notez le numéro de série, car il pourrait être nécessaire en cas de réparation. Vérifiez tout dommage lors du transport et consultez un technicien en cas de doute avant utilisation. Gardez toujours tous les matériaux d'emballage hors de portée des enfants.

REMARQUE : Les caractéristiques et les images contenues dans ce document sont données à titre indicatif et peuvent être modifiées sans préavis.

Index

1 Avis de sécurité pour l'installation p.2-3 2 Où installer le lave-vaisselle p.3 3 Dimensions du lave-vaisselle p.4-5 4 Vidéo d'installation étape par étape p.6 5 Outils pour l'installation p.6 6 Dimensions d'encastrement p.7 7 Instructions pour l'installation du lave-vaisselle p.8-17

7.1 Assemblage du composant condenseur 7.2 Installation de la bande anti-vapeur 7.3 Réglage de la hauteur 7.4 Réglage du pied arrière 7.5 Réglage de la hauteur des pieds avant 7.6 Réglage de l'inclinaison 7.7 Insertion dans le compartiment encastré 7.8 Fixation des pieds avant 7.9 Préparation du panneau 7.10 Installation du panneau 7.11 Fixation de la machine à la cuisine

8 Connexion au réseau d'eau et électrique p.18-19

9 Remise à l'utilisateur p.19

10 Démontage du lave-vaisselle p.19

Veuillez lire ces instructions avant de commencer l'installation du produit. Votre sécurité est très importante pour nous. Lisez attentivement ces informations avant d'utiliser le produit.

- L'installation doit être effectuée par un technicien qualifié connaissant et respectant les lois en vigueur dans le pays d'installation ainsi que les instructions du fabricant.

- Si une assistance du fabricant est requise pour corriger des défauts dus à une mauvaise installation, cette assistance n'est pas couverte par la garantie.

- Retirez le matériau d'emballage avant de mettre l'appareil en marche.

- Après avoir déballé le produit, vérifiez qu'il n'est pas endommagé et, en cas de problème, contactez le centre d'assistance avant de procéder à l'installation et ne le branchez pas au réseau électrique.

- Un produit endommagé peut provoquer un court-circuit, une décharge électrique, un début d'incendie et d'autres dangers.

- Vérifiez si l'emballage contient des accessoires ou du matériel annexe (sachets avec vis, documents, brochures, etc.) et, le cas échéant, retirez-les et conservez-les.

- Une mauvaise installation peut causer des dommages ou des blessures à des personnes, des animaux ou des biens. Le fabricant ne peut être tenu responsable de tels dommages ou blessures;

- L'utilisation en toute sécurité est garantie uniquement si l'installation a été réalisée correctement conformément à ces instructions. En cas de dommages dus à un montage incorrect, la responsabilité incombe à l'installateur;

- Lors de l'installation, l'appareil ne doit pas être raccordé au réseau électrique;

- Il est recommandé de porter des gants de protection lors de l'installation pour éviter les blessures par coupure;

- En cas d'installation incorrecte, de manipulation de l'appareil ou de raccordement non conforme, la garantie du produit devient caduque;

- Assurez-vous qu'après l'encastrement, le câble d'alimentation du produit ne soit pas accessible;

- Après l'installation, le câble d'alimentation ne doit pas entrer en contact avec les parties mobiles des composants de la cuisine (par exemple un tiroir) et ne doit pas être soumis à des contraintes mécaniques;

- Lors de la remise du produit à l'utilisateur final, le technicien doit s'assurer qu'il a été correctement installé;

- Ne raccordez pas le produit au réseau électrique tant que le panneau avant n'a pas été complètement installé. Sinon, il peut y avoir un danger électrique;

• Faites attention lors du transport, le produit est lourd;
• Avant de commencer l'installation, vérifiez toutes les dimensions du compartiment encastré en les comparant avec les instructions contenues dans ce manuel. Notez qu'il est possible d'aligner la porte avec celles des autres meubles, même si elle dépasse le panneau de commande en hauteur;
• Assurez-vous que la zone d'installation est stable et solide;
• Appliquez le film protecteur, fourni dans le kit d'installation, sous le plan de travail et sur les meubles environnants. Ce film protège les meubles de l'humidité;
• Faites attention lors de l'ouverture et de la fermeture du produit;
• Une mauvaise installation peut entraîner le basculement du produit;
• Le produit doit être de niveau pour fonctionner correctement, sinon la porte ne se fermera pas correctement, ce qui entraînera la sortie de vapeur chaude.

Où installer le lave-vaisselle

2

• Installez et utilisez ce produit dans un environnement fermé, couvert, sec et bien ventilé.
• N'installez pas le produit dans des zones ouvertes exposées aux intempéries.
• Montez le produit à proximité d'une prise électrique.
• Utilisez le produit uniquement s'il est encastré, sinon vous risquez des blessures et des brûlures.
• N'installez pas le lave-vaisselle sous une plaque de cuisson.
• N'installez pas le produit à proximité de sources de chaleur (radiateurs, poêles, etc.).
• Ne placez pas le produit sur des tapis ou des surfaces similaires.
• Placez le produit sur une surface propre, plane et solide.

3 Dimensions du lave-vaisselle

Dimensions en mm

Vue axonométrique frontale du produit

Vue axonométrique frontale avec porte de cuisine

⚠️ ATTENTION : si le panneau de cuisine pèse plus de 9 kg, contactez le service client.

Dimensions en mm

Vue arrière

Vue latérale

4 Vidéo d'installation étape par étape

Vous pouvez visionner la vidéo d'installation du produit en scannant le code QR :

ou en cliquant sur le lien suivant

5 Outils pour l'installation

Outils nécessaires

Outils fournis avec le produit

Dimensions en mm

Vue axonométrique

A

ATTENTION : La hauteur minimale du lave-vaisselle est de 818 mm ; dans ce cas, la distance entre la porte de la cuisine et le sol doit être comprise entre 90 et 120 mm. Si le lave-vaisselle est surélevé (max. 898 mm), la distance entre la porte et le sol doit également augmenter proportionnellement, jusqu'à un maximum compris entre 170 et 200 mm.

7 Instructions pour l'installation du lave-vaisselle

7.1 Assemblage du composant condenseur

1.

Ajuster la taille du composant (L) en fonction de la hauteur de la porte de cuisine;

7.1 Assemblage du composant condenseur

2.

Insérer le composant (L) dans l'espace prévu, comme indiqué sur la figure ci-dessous;

3.

Fixer le composant (L) en le vissant à l'aide des vis fournies.

7 Instructions pour l'installation du lave-vaisselle

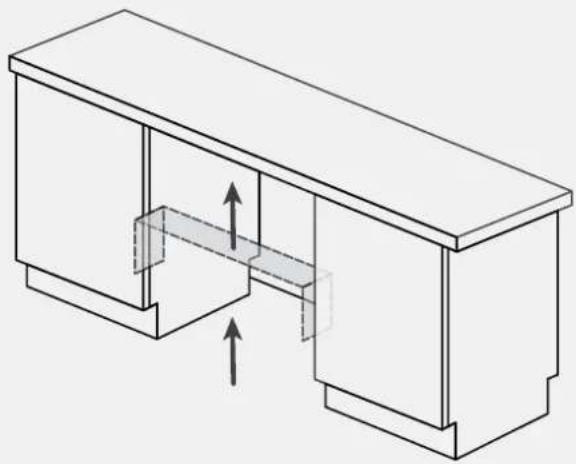

7.2 Installation de la bande anti-vapeur

Appliquer la bande sous le plan de travail et sur les côtés des meubles adjacents.

1.

2.

7.3 Réglage de la hauteur

Inclinez le lave-vaisselle en soulevant l'arrière d'environ 10 cm.

7.4 Réglage du pied arrière

Régler la hauteur du pied arrière depuis l'avant de la machine comme indiqué.

7 Instructions pour l'installation du lave-vaisselle

7.5 Réglage de la hauteur des pieds avant

Agir directement sur les pieds avant. Si nécessaire, soulever légèrement le lave-vaisselle.

7.6 Réglage de l'inclinaison

Mettre le lave-vaisselle de niveau par rapport aux plans vertical et horizontal.

7.7 Insertion dans le compartiment encastré

Insérer le lave-vaisselle dans le compartiment d'encastrement et vérifier les dimensions et les tolérances.

7.8 Fixation des pieds avant

Après avoir vérifié toutes les dimensions, fixer définitivement les pieds avant afin qu'ils ne se desserrent pas avec le temps. Cette opération peut également être effectuée après la pose du panneau de cuisine.

7 Instructions pour l'installation du lave-vaisselle

7.9 Préparation du panneau

1.

Mesurez la distance entre le bord supérieur des portes adjacentes et le lave-vaisselle;

Reporter la mesure sur le panneau de cuisine et repérer le centre ;

3.

Appliquez le gabarit de perçage et suivez les instructions fournies ;

7.9 Préparation du panneau

4.

Retirer le gabarit et poser les accessoires.

ATTENTION : Évitez que la tête des vis dépasse à l'arrière du panneau lors de l'installation de la poignée.

7 Instructions pour l'installation du lave-vaisselle

7.10 Installation du panneau

1.

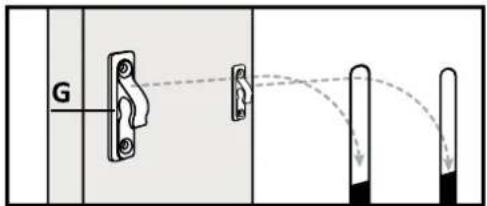

Insérez les broches supérieures dans les fentes du lave-vaisselle ;

Fixer le panneau à la partie inférieure du lave-vaisselle ;

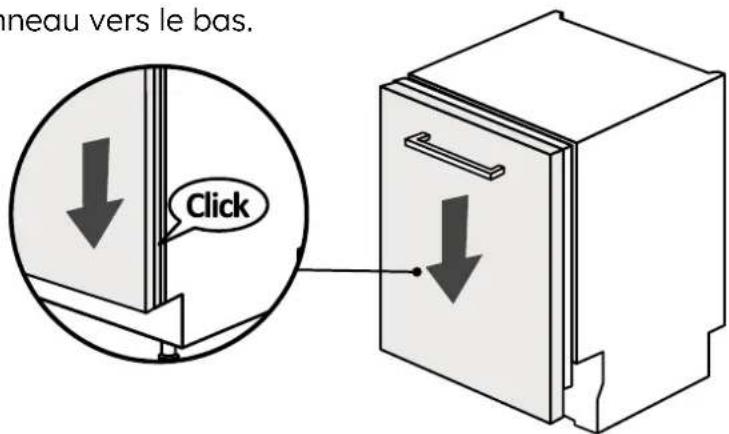

Poussez le panneau vers le bas.

ATTENTION : Connectez maintenant le lave-vaisselle au réseau d'eau et d'électricité, en suivant les instructions du chapitre 8.

7.11 Fixation de la machine à la cuisine

Instructions pour fixer le lave-vaisselle au côté des meubles adjacents.

ATTENTION : Si vous ne pouvez pas fixer le lave-vaisselle latéralement, utilisez les supports fournis et fixez-le au plan de travail ; faites attention si le matériau du plan de travail n'est pas du bois.

8 Connexion au réseau d'eau et électrique

8.1 Schéma de connexion

Schéma d'installation en colonne

⚠️ ATTENTION : Assurez-vous que la pression de l'eau est comprise entre 0,08 Mpa et 1 Mpa.

8.2 Dispositifs de sécurité

Tous les lave-vaisselle sont équipés d'un dispositif de sécurité anti-débordement qui, en cas de dépassement du niveau d'eau normal à cause d'un dysfonctionnement, arrête automatiquement l'arrivée d'eau et/ou évacue l'excédent.

Pour plus d'informations, veuillez vous référer au manuel d'utilisation.

Remise à l'utilisateur

9

À la fin de l'installation :

• Informer l'utilisateur des fonctions essentielles ;
• Informer l'utilisateur de tous les aspects importants pour la sécurité de l'utilisation et de la manipulation ;
• Remettre à l'utilisateur les accessoires et les instructions d'utilisation et de montage à conserver soigneusement.

À la fin de l'installation, retirez le film protecteur, le ruban adhésif et tous les autres matériaux d'emballage, puis sortez les accessoires fournis de l'intérieur du lave-vaisselle.

REMARQUE : L'apparence réelle du produit dépend du modèle choisi.

Démontage du lave-vaisselle

10

• Débranchez le produit des réseaux électrique et hydraulique ; dévissez les vis de fixation ;
• Soulevez légèrement le produit et retirez-le complètement ;
• Ce produit n'endommage pas le meuble, qui pourra également être utilisé avec un nouvel appareil électroménager.
