XS 4B0M3SB-84 - Zmywarka HAIER - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka do zabudowy
Marka	Haier
Model	XS 4B0M3SB-84
Regulowana wysokość	818 do 898 mm
Szerokość	600 mm (szacunkowo)
Głębokość	550 mm (szacunkowo)
Waga	Około 45 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Wymagane ciśnienie wody	0,08 do 1 MPa
Programy mycia	Kilka programów (eko, intensywny itp.)
Pojemność	12 standardowych kompletów naczyń
Poziom hałasu	Około 44 dB (szacunkowo)
Bezpieczeństwo	Urządzenie zabezpieczające przed przepełnieniem
Instalacja	Zmywarka do zabudowy z panelem meblowym (maks. waga panelu 9 kg)
Akcesoria w zestawie	Taśma przeciwwilgociowa, wsporniki, śruby, szablon do wiercenia
Minimalne wymiary wnęki	Wysokość 818 mm, szerokość 600 mm, głębokość 550 mm
Informacje dla użytkownika	Informacje o funkcjach i bezpieczeństwie dostarczone

Często zadawane pytania - XS 4B0M3SB-84 HAIER

Jak zamontować taśmę przeciwwilgociową?

Nałożyć taśmę pod blat roboczy i na boki sąsiednich mebli, jak wskazano w rozdziale 7.1 instrukcji.

Jaka jest minimalna wysokość wnęki?

Minimalna wysokość wnęki wynosi 818 mm. Odległość między drzwiami a podłogą powinna wynosić od 10 do 130 mm.

Jak wyregulować wysokość nóżek?

Przechylić zmywarkę, unosząc tył o około 10 cm, następnie wyregulować tylną nóżkę od przodu. Następnie bezpośrednio wyregulować przednie nóżki.

Czy mogę zainstalować zmywarkę pod płytą grzewczą?

Nie, nie instaluj pod płytą grzewczą ani w pobliżu źródeł ciepła, zgodnie z instrukcjami bezpieczeństwa.

Jak podłączyć dopływ wody i prąd?

Postępuj zgodnie ze schematem podłączenia z rozdziału 8.1. Upewnij się, że ciśnienie wody mieści się w zakresie 0,08 do 1 MPa. Przewód zasilający nie powinien być dostępny po zabudowie.

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Sprawdź, czy zmywarka jest wypoziomowana. Nieprawidłowe ustawienie nachylenia może uniemożliwić prawidłowe zamknięcie drzwi.

Jaki panel meblowy mogę użyć?

Panel musi ważyć maksymalnie 9 kg. Postępuj zgodnie z instrukcjami przygotowania i montażu w instrukcji.

Jak zdemontować zmywarkę w razie potrzeby?

Odłącz urządzenie od sieci elektrycznej i wodociągowej, odkręć śruby mocujące, lekko unieś i wyjmij.

Gdzie najlepiej zainstalować zmywarkę?

W zamkniętym, suchym, dobrze wentylowanym pomieszczeniu, w pobliżu gniazdka elektrycznego. Nie instaluj na dywanach ani na zewnątrz.

Co zrobić w przypadku przepełnienia wodą?

Zmywarka jest wyposażona w urządzenie zabezpieczające przed przepełnieniem, które automatycznie zatrzymuje dopływ wody i/lub odprowadza nadmiar.

INSTRUKCJA OBSŁUGI XS 4B0M3SB-84 HAIER

Schemat instalacji do szafki

Na koniec instalacji:

Niniejszy podręcznik instalacyjny przeznaczony jest dla producentów kuchni, którzy chcą integrować te produkty. Aby zapewnić bezpieczeństwo i osiągnąć najlepsze rezultaty, przeczytaj uważnie ten podręcznik, w tym instrukcje bezpieczeństwa, i zachowaj go do przyszłych odniesień. Przed przystąpieniem do instalacji zanotuj numer seryjny, ponieważ będzie potrzebny w przypadku napraw. Sprawdź, czy nie ma uszkodzeń podczas transportu i w razie wątpliwości skonsultuj się z technikiem przed użyciem. Zawsze przechowuj wszystkie materiały opakowaniowe z dala od dzieci.

Uwaga: Cechy i obrazy zawarte w niniejszym dokumencie mają charakter wyłącznie orientacyjny i mogą ulec zmianie bez uprzedzenia.

Spis treści

1 Ostrzeżenia dotyczące bezpieczeństwa podczas instalacji p.2-3 2 Gdzie zainstalować zmywarkę p.3 3 Wymiary zmywarki p.4-5 4 Film instruktażowy krok po kroku p.6 5 Narzędzia do instalacji p.6 6 Wymiary do zabudowy p.7 7 Wskazówki dotyczące instalacji zmywarki p.8 - 15 7.1 Instalacja taśmy parowej 7.2 Regulacja wysokości 7.3 Regulacja tylnej nogi 7.4 Regulacja wysokości przednich nóg 7.5 Regulacja nachylenia 7.6 Włożenie do zabudowanego wnęki 7.7 Mocowanie przednich nóg 7.8 Przygotowanie panelu 7.9 Instalacja panelu 7.10 Mocowanie maszyny do kuchni 8 Podłączenie do sieci wodnej i elektrycznej p.16-17 8.1 Schemat połączeń 8.2 Urządzenia zabezpieczające 9 Dostarczenie użytkownikom p.17 10 Demontaż zmywarki p.17

1 Ostrzeżenia bezpieczeństwa dotyczące instalacji

Przeczytaj te instrukcje przed rozpoczęciem instalacji produktu. Twoje bezpieczeństwo jest dla nas bardzo ważne... Przeczytaj uważnie te informacje przed użyciem produktu.

• Instalacja musi być przeprowadzona przez wykwalifikowanego technika, który zna i przestrzega obowiązujących przepisów w kraju instalacji oraz instrukcji producenta;
• Jeśli konieczna jest pomoc producenta w usunięciu usterek wynikających z nieprawidłowej instalacji, taka pomoc nie jest objęta gwarancją;
• Usuń materiał opakowaniowy przed uruchomieniem urządzenia;
• Po rozpakowaniu produktu sprawdź, czy nie jest uszkodzony. W przypadku problemów skontaktuj się z serwisem przed instalacją i nie podłączaj go do sieci elektrycznej;
• Uszkodzony produkt może spowodować zwarcie, porażenie prądem, pożar i inne zagrożenia;
• Sprawdź, czy opakowanie zawiera akcesoria lub materiały dodatkowe (torebki ze śrubami, dokumenty, broszury itp.) i w razie potrzeby usuń je i zachowaj;
• Nieprawidłowa instalacja może spowodować uszkodzenia lub obrażenia osób, zwierząt lub rzeczy. Producent nie ponosi odpowiedzialności za takie szkody lub obrażenia;
• Bezpieczne użytkowanie jest gwarantowane tylko wtedy, gdy instalacja zostanie wykonana prawidłowo zgodnie z niniejszą instrukcją. W przypadku uszkodzeń spowodowanych nieprawidłowym montażem odpowiedzialność ponosi instalator;
• Podczas instalacji urządzenie nie jest podłączone do sieci elektrycznej;
• Zaleca się noszenie rękawic ochronnych podczas instalacji, aby uniknąć skaleczeń;
• W przypadku nieprawidłowej instalacji, manipulacji urządzeniem lub nieprawidłowego podłączenia gwarancja produktu traci ważność;
• Upewnij się, że po zabudowie przewód zasilający produktu nie jest dostępny;
• Po zamontowaniu przewód zasilający nie może stykać się z ruchomymi częściami elementów kuchennych (np. szufladą) ani być narażony na naprężenia mechaniczne;
• Przy przekazywaniu produktu użytkownikowi końcowemu technik musi upewnić się, że został on prawidłowo zainstalowany;
• Nie podłączaj produktu do sieci elektrycznej, dopóki panel przedni nie zostanie całkowicie zainstalowany. W przeciwnym razie istnieje zagrożenie porażeniem prądem;
• Zachowaj ostrożność podczas transportu, produkt jest ciężki;
• Przed rozpoczęciem instalacji sprawdź wszystkie wymiary wnęki, porównaj je z instrukcjami zawartymi w niniejszej instrukcji. Należy pamiętać, że wysokość drzwiczek może różnić się od drzwiczek innych mebli, nowe są wyższe niż panel sterowania;
• Upewnij się, że instalacja jest stabilna i solidna;
• Nałóż folię ochronną dołączoną do zestawu montażowego pod blat i na sąsiednie meble. Folia chroni meble przed wilgocią;
• Zachowaj ostrożność podczas otwierania i zamykania produktu;
• Nieprawidłowa instalacja może spowodować uszkodzenie produktu;
• Produkt musi być wypoziomowany, aby działał prawidłowo, w przeciwnym razie drzwi nie będą się prawidłowo zamykać, co doprowadzi do wydostawania się gorącej pary.

Gdzie zainstalować zmywarkę

2

• Zainstaluj i używaj produktu w zamkniętym, zadaszonym, suchym i dobrze wentylowanym środowisku;
• Nie instaluj produktu na otwartych przestrzeniach narażonych na działanie czynników atmosferycznych; Zamontuj produkt w pobliżu gniazdka elektrycznego; Używaj produktu tylko wtedy, gdy jest zamontowany we wnęce, w przeciwnym razie grozi to obrażeniami i poparzeniami;
• Nie instaluj zmywarki pod płytą grzewczą;
• Nie instaluj produktu w pobliżu źródeł ciepła (grzejniki, piece itp.);
• Nie umieszczaj produktu na dywanach ani podobnych powierzchniach;
• Umieść produkt na czystej, równej i solidnej powierzchni.

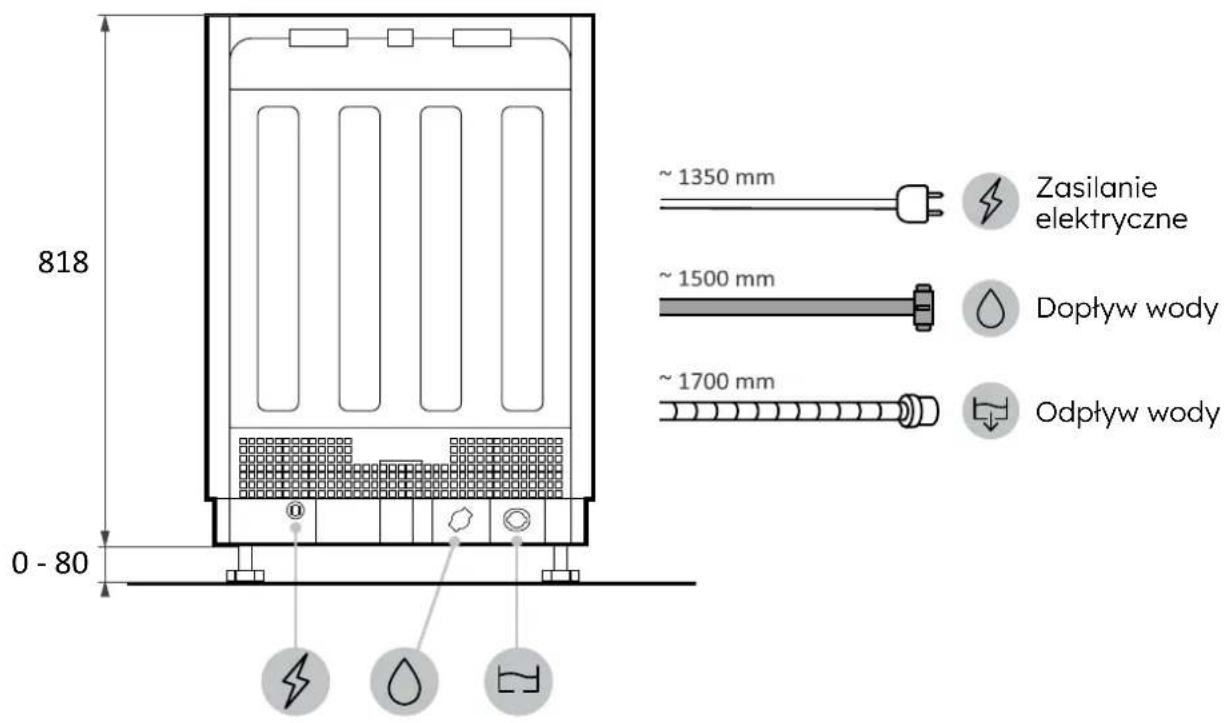

3 Wymiary zmywarki

Wymiary w mm

Widok aksonometryczny z przodu produktu

Widok aksonometryczny z przodu z drzwiami kuchennymi

UWAGA: Jeśli front kuchenny waży więcej niż 9 kg, skontaktuj się z serwisem.

Wymiary w mm

Widok z tyłu

Widok z boku

4 Filmy instruktażowe krok po kroku

Można obejrzeć film instalacyjny produktu, skanując kod QR.

lub klikając na poniższy link

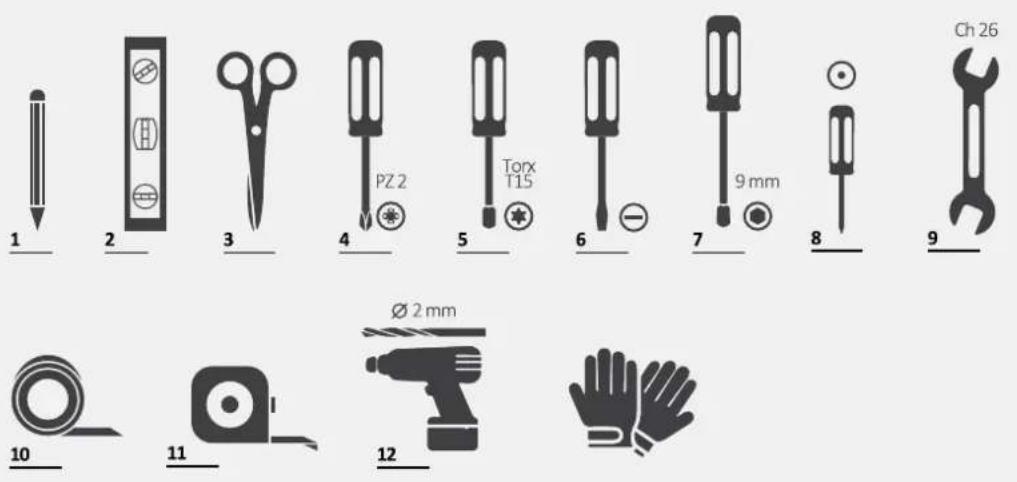

5 Narzędzia instalacyjne

Wymagane narzędzia

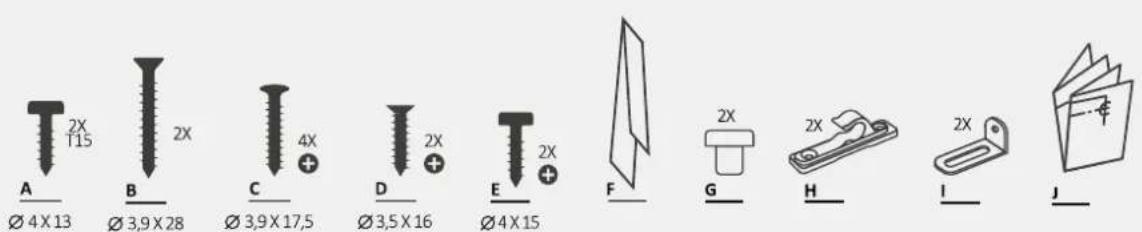

Narzędzia dostarczone z produktem

Wymiary w mm

Widok aksonometryczny

A

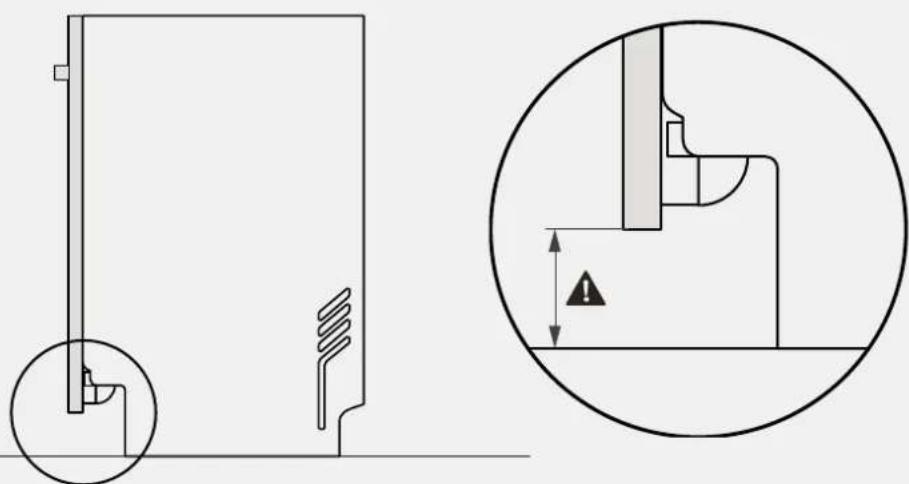

UWAGA: Minimalna wysokość wnęki to 818 mm; w tym przypadku odległość między drzwiami a podłogą musi wynosić od 10 do 130 mm. Jeśli zmywarka zostanie podniesiona (maks. 898 mm), odległość między drzwiami a podłogą również musi się proporcjonalnie zwiększyć, do maksymalnie 90-210 mm.

7 Wskazówki dotyczące instalacji zmywarki

7.2 Regulacja wysokości

Pochyl zmywarkę, podnosząc tylną część o około 10 cm.

7.3 Regulacja tylnej nóżki

Wyreguluj wysokość tylnej nóżki od frontu maszyny zgodnie z instrukcją.

7.4 Regulacja wysokości przednich nóżek

Działaj bezpośrednio na przednie nóżki. W razie potrzeby lekko podnieś zmywarkę.

7.5 Regulacja nachylenia

Wypoziomuj zmywarkę względem płaszczyzny pionowej i poziomej.

7.6 Włożenie do wnęki zabudowy

Włóż zmywarkę do wnęki zabudowy i sprawdź wymiary oraz tolerancje.

Mocowanie przednich nóżek 7.7

Po sprawdzeniu wszystkich wymiarów, na stałe przymocuj przednie nóżki, aby nie poluzowały się z czasem. Operację tę należy wykonać równo po zamontowaniu panelu kuchennego.

7 Wskazówki dotyczące instalacji zmywarki

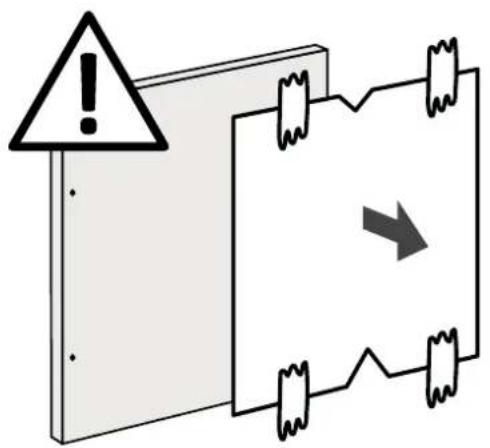

7.8 Przygotowanie panelu

1.

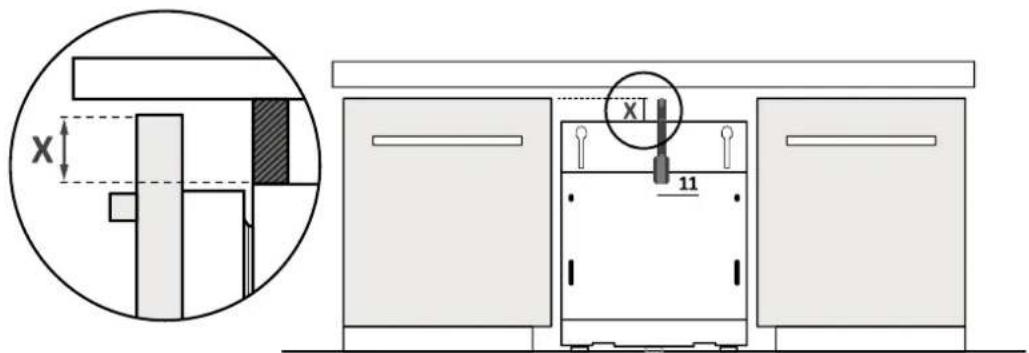

Zmierz odległość między górną krawędzią sąsiednich drzwi a zmywarką;

2.

Przenieś pomiar na panel kuchenny i wyznacz środek;

3.

Zastosuj szablon wiercenia i postępuj zgodnie z podanymi instrukcjami;

7.8 Przygotowanie panelu

4.

Usuń szablon i zamocuj akcesoria.

UWAGA: Unikaj, aby śruby wystawały z tyłu panelu podczas montażu uchwytu.

7.9 Montaż panelu

1.

Włóż górne kotki do szczelin zmywarki;

2.

Przymocuj panel do dolnej części zmywarki;

3.

UWAGA: Podłącz teraz zmywarkę do sieci wodno-elektrycznej, postępując zgodnie z instrukcjami w rozdziale 8.

7.10 Mocowanie maszyny do kuchni

Instrukcje mocowania zmywarki do boku sąsiednich szafek.

A OSTRZEŻENIE: Jeśli nie można przymocować zmywarki bocznie, użyj dołączonych wsporników i przymocuj ją do blatu; zachowaj ostrożność, jeśli materiał blatu nie jest drewniany.

8 Podłączenia do sieci wodnej i elektrycznej

8.1 Schemat połączenia

Schemat instalacji w kolumnie

A OSTRZEŻENIE: Upewnij się, że ciśnienie wody mieści się w zakresie od 0,08 MPa do 1 MPa.

8.2 Urządzenia zabezpieczające

Wszystkie zmywarki wyposażone są w zabezpieczenia przeciw zalaniu, które w przypadku przekroczenia normalnego poziomu wody z powodu awarii automatycznie zatrzymują dopływ wody i/lub odprowadzają nadmiar.

Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi.

Dostawa do użytkownika

9

Na koniec instalacji:

• Poinformuj użytkownika o podstawowych funkcjach;
• Poinformuj użytkownika o wszystkich istotnych aspektach bezpiecznego użytkowania i obsługi;
• Przekaż użytkownikom akcesoria oraz instrukcje użytkowania i montażu do starannego przechowywania.

Po zakończeniu instalacji usuń folię ochronną, taśmę i wszystkie inne materiały opakowaniowe oraz wyjmij dostarczone akcesoria ze zmywarki.

Uwaga: Rzeczywisty wygląd produktu zależy od wybranego modelu.

Demontaż zmywarki

10

• Odłącz produkt od sieci elektrycznej i wodnej;
• Odkręć śruby mocujące;
• Lekko unieś produkt i całkowicie go wyciągnij;
• Ten produkt nie uszkadza mebla, który może być używany także z nowym urządzeniem.
