XS 4B0M3SB-84 - Myčka na nádobí HAIER - Bezplatný návod k obsluze

Typ výrobku	Vestavná myčka nádobí
Značka	Haier
Model	XS 4B0M3SB-84
Nastavitelná výška	818 až 898 mm
Šířka	600 mm (odhad)
Hloubka	550 mm (odhad)
Hmotnost	Přibližně 45 kg
Elektrické napájení	220-240 V, 50 Hz
Požadovaný tlak vody	0,08 až 1 Mpa
Prací programy	Několik programů (ekologický, intenzivní atd.)
Kapacita	12 standardních sad nádobí
Hlučnost	Přibližně 44 dB (odhad)
Bezpečnost	Zařízení proti přetečení
Instalace	Vestavná s kuchyňským panelem (max. hmotnost 9 kg)
Dodávané příslušenství	Páso proti páře, držáky, šrouby, vrtací šablona
Minimální vestavné rozměry	Výška 818 mm, šířka 600 mm, hloubka 550 mm
Předání uživateli	Poskytnuté informace o funkcích a bezpečnosti

Často kladené otázky - XS 4B0M3SB-84 HAIER

Jak nainstalovat páso proti páře?

Aplikujte páso pod pracovní desku a na boční strany sousedního nábytku, jak je uvedeno v sekci 7.1 manuálu.

Jaká je minimální vestavná výška?

Minimální vestavná výška je 818 mm. Vzdálenost mezi dveřmi a podlahou musí být mezi 10 a 130 mm.

Jak nastavit výšku nožek?

Nakloňte myčku zvednutím zadní části o přibližně 10 cm, poté nastavte zadní nožku zepředu. Poté přímo nastavte přední nožky.

Mohu instalovat myčku pod varnou desku?

Ne, neinstalujte ji pod varnou desku ani v blízkosti zdrojů tepla, v souladu s bezpečnostními pokyny.

Jak připojit přívod vody a elektřinu?

Postupujte podle schématu zapojení v sekci 8.1. Ujistěte se, že tlak vody je mezi 0,08 a 1 Mpa. Napájecí kabel nesmí být po zabudování přístupný.

Co dělat, když se dveře správně nezavírají?

Zkontrolujte, zda je myčka vyrovnaná. Nesprávné nastavení sklonu může bránit správnému zavírání dveří.

Jaký typ kuchyňského panelu mohu použít?

Panel musí vážit maximálně 9 kg. Postupujte podle pokynů pro přípravu a instalaci v manuálu.

Jak v případě potřeby myčku demontovat?

Odpojte spotřebič od elektrické a vodovodní sítě, odšroubujte upevňovací šrouby, mírně zvedněte a vyjměte.

Kam myčku ideálně instalovat?

V uzavřeném, suchém, dobře větraném prostředí poblíž elektrické zásuvky. Neinstalujte ji na koberce nebo venku.

Co dělat při přetečení vody?

Myčka je vybavena bezpečnostním zařízením proti přetečení, které automaticky zastaví přívod vody a/nebo odvede přebytek.

NÁVOD K OBSLUZE XS 4B0M3SB-84 HAIER

9 Dodání uživateli str. 17 10 Demontáž myčky nádobí str. 17

Přečtěte si tyto pokyny před zahájením instalace produktu. Vaše bezpečnost je pro nás velmi důležitá. Před použitím produktu si pozorně přečtěte tyto informace.

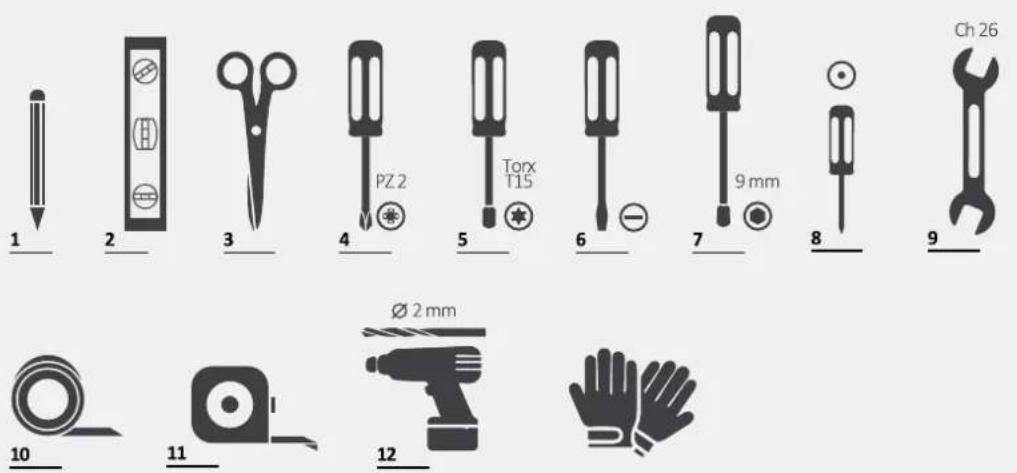

5 Nástroje pro instalaci

Potřebné nástroje

Po zkontrolování všech rozměrů trvale připevněte přední nožičky, aby se časem neuvolnily. Tento úkon je možné provést i po namontování kuchyňského panelu.

Použijte vrtací šablonu a postupujte podle přiložených pokynů;

7.8 Příprava panelu

4.

Odstraňte šablonu a připevněte příslušenství.

POZOR: Zabraňte tomu, aby hlavy šroubů vyčnívaly na zadní straně panelu při instalaci rukojeti.

8.2 Bezpečnostní zařízení

Doručení uživateli

9

• Informujte uživatele o základních funkcích;
• Informujte uživatele o všech důležitých aspektech bezpečného používání a manipulace;
• Odovzdajte používateľovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Demontáž umývačky riadu

10

Táto inštalačná príručka je určená pre výrobcov kuchýň, ktorí tieto výrobky začlenia. Pre zaistenie bezpečnosti a dosiahnutie najlepších výsledkov si dôkladne prečítajte túto príručku, vrátane bezpečnostných pokynov, a uchovajte ju pre budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opráv. Skontrolujte prípadné poškodenia počas prepravy a v prípade pochybností sa pred použitím poraďte s technikom. Vždy uchovávajte všetok obalový materiál mimo dosahu detí.

Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia k inštalácii s.2-3 2 Kde nainštalovať umývačku riadu s.3 3 Rozmery umývačky riadu s.4-5 4 Inštalačné video krok za krokom s.6 5 Nástroje pre inštaláciu s.6 6 Rozmery pre vstavanú skrinku s.7 7 Pokyny k inštalácii umývačky riadu s.8 - 15

7.1 Inštalácia parného pásu 7.2 Nastavenie výšky 7.3 Nastavenie zadnej nožičky 7.4 Nastavenie výšky predných nožičiek 7.5 Nastavenie sklonu 7.6 Vloženie do vstavaného priestoru 7.7 Upevnenie predných nožičiek 7.8 Príprava panelu 7.9 Inštalácia panelu 7.10 Upevnenie stroja ku kuchyni

8 Pripojenie k vodovodnej a elektrickej sieti s.16-17

8.1 Schéma zapojenia 8.2 Bezpečnostné zariadenia

9 Odovzdanie používateľovi s.17 10 Demontáž umývačky s.17

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás veľmi dôležitá. Pred použitím výrobku si pozorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;
• Ak je potrebná pomoc výrobcu na odstránenie závad spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;
• Po vybalení výrobku zkontrolujte, zda není poškozen, a v případě problémů kontaktujte servisní středisko ještě před instalací a nepřipojujte jej k elektrické síti;
• Poškozený výrobek může způsobit zkrat, úraz elektrickým proudem, požár a další nebezpečí;
• Zkontrolujte, zda balení obsahuje příslušenství nebo doplňkové materiály (sáčky se šrouby, dokumenty, brožury atd.), a v případě potřeby je vyjměte a uschovejte;
• Nesprávná instalace může způsobit škody nebo zranění osob, zvířat nebo věcí. Výrobce nenese odpovědnost za takové škody nebo zranění;
• Bezpečné používání je zajištěno pouze tehdy, pokud byla instalace provedena správně podle těchto pokynů. V případě poškození v důsledku nesprávné montáže nese odpovědnost montér;
• Během instalace nesmí být spotřebič připojen k elektrické síti;
• Doporučuje se nosit ochranné rukavice během instalace, aby nedošlo k poranění řezem. V případě nesprávné instalace, neoprávněného zásahu do přístroje nebo nesprávného připojení záruka na výrobek zaniká;
• Ujistěte se, že po vestavbě není napájecí kabel produktu přístupný;
• Po instalaci se napájecí kabel nesmí dostat do kontaktu s pohyblivými částmi kuchyňských komponent (např. zásuvkou) a nesmí být vystaven mechanickému namáhání;
• Při předání výrobku koncovému uživateli musí technik zajistit, že byl správně nainstalován;
• Nezapojujte produkt do elektrické sítě, dokud nebude přední panel plně nainstalován. Jinak hrozí nebezpečí úrazu elektrickým proudem. Dávejte pozor při přepravě, výrobek je těžký;
• Před zahájením instalace zkontrolujte všechny rozměry vestavěného prostoru podle pokynů uvedených v tomto návodu. Upozorňujeme, že je možné zarovnat dveře s ostatními skříňkami, i když přesahují ovládací panel;
• Ujistěte se, že instalační prostor je stabilní a pevný;
• Aplikujte ochrannou fólii, která je součástí instalační sady, pod pracovní desku na okolní nábytek. Tato fólie chrání nábytek před vlhkostí;
• Buďte opatrní při otevírání a zavírání produktu;
• Nesprávná instalace může způsobit převrácení produktu;
• Výrobek musí být vyrovnán, aby správně fungoval, jinak se dveře správně nezavřou a unikne horká pára.

Kde nainstalovat myčku nádobí

2

• Nainstalujte a používejte tento výrobek v uzavřeném, krytém, suchém a dobře větraném prostředí;
• Neinstalujte výrobek ve venkovních prostorech vystavených povětrnostním vlivům;
• Namontujte výrobek v blízkosti elektrické zásuvky;
• Používejte výrobek pouze tehdy, je-li vložen do vestavného prostoru, jinak hrozí riziko zranění a popálení;
• Neinstalujte myčku pod varnou desku;
• Neinstalujte výrobek v blízkosti zdrojů tepla (radiátory, kamna atd.);
• Nevkládejte výrobek na koberce nebo podobné povrchy;
• Umístěte výrobek na čistý, rovný a pevný povrch.

Rozměry v mm

Přední axonometrický pohled na výrobek

Přední axonometrický pohled s kuchyňskými dvířky

UPOZORNĚNÍ: Pokud je kuchyňský panel těžší než 9 kg, kontaktujte servisní středisko.

Rozměry v mm

Zadní pohled

Boční pohled

Video instalace

produktu můžete zobrazit

naskenováním QR kódu.

nebo kliknutím na následující

A UPOZORNĚNÍ: Minimální výška výklenku je 818 mm; v tomto případě musí být vzdálenost mezi dveřmi a podlahou mezi 10 a 130 mm. Pokud je myčka nádobí zvednuta (max. 898 mm), musí se také úměrně zvýšit vzdálenost mezi dveřmi a podlahou, až do maxima mezi 90 a 210 mm.

7 Pokyny týkající se instalace myčky nádobí

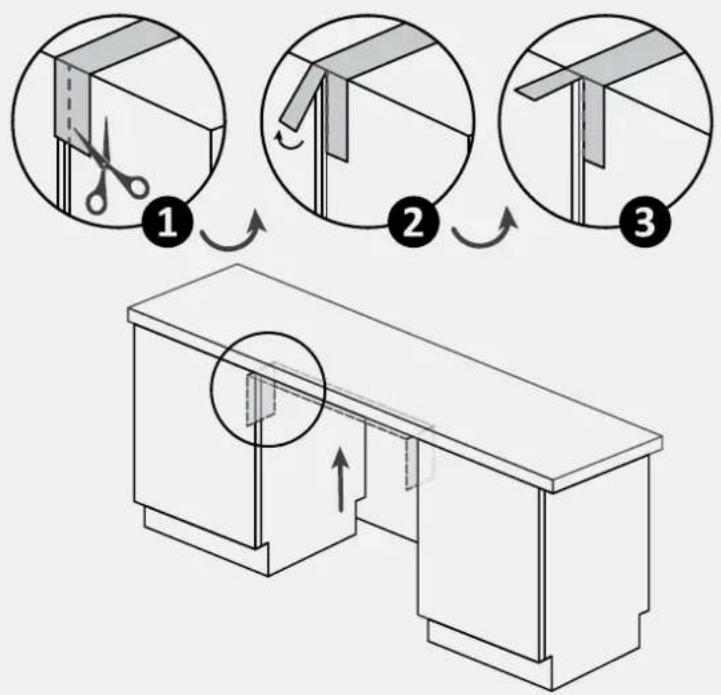

Instalace parotěsného pásu 7.1

Aplikujte pásku pod pracovní desku a na stranách sousedních skříněk.

1.

2.

3.

7.2 Nastavení výšky

Nakloňte myčku zvednutím zadní části asi o 10 cm.

7.3 Nastavení zadní nožičky

Nastavte výšku zadní nožičky zepředu stroje podle pokynů.

7.4 Nastavení výšky předních nožiček

Působte přímo na přední nožičky. V případě potřeby lehce zvedněte myčku.

7.5 Nastavení sklonu

Vyrovnejte myčku nádobí podle svislé a vodorovné roviny.

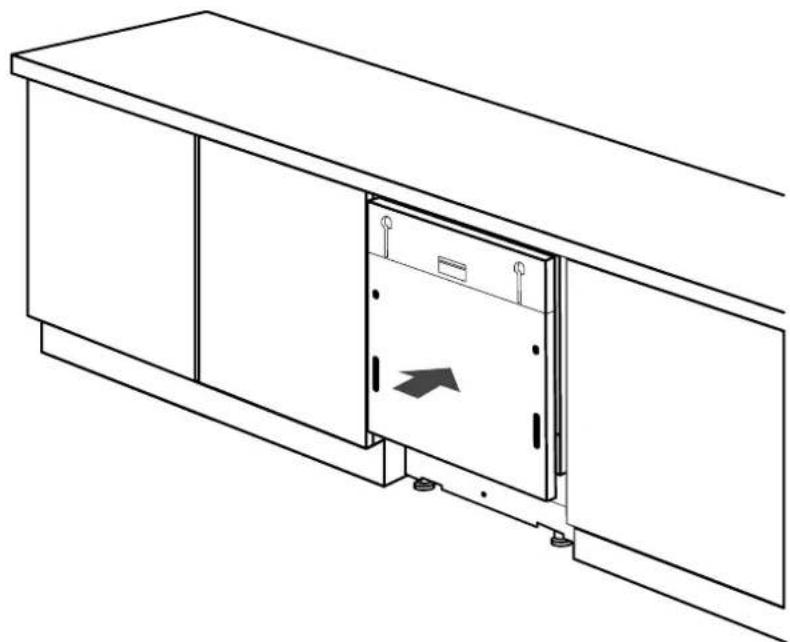

Vložte myčku nádobí do vestavného prostoru a zkontrolujte rozměry a tolerance.

Upevnění předních nožiček 7.7

Po kontrole všech rozměrů trvale upevněte přední nožičky, aby se časem neuvolnily. Tento úkon lze provést i po připevnění kuchyňského panelu.

Přeneste rozměr na kuchyňský panel a označte střed;

3.

Aplikujte vrtací šablonu a postupujte podle přiložených pokynů;

7.8 Příprava panelu

4.

Odstraňte šablonu a připevněte příslušenství.

A Z POZOR: zabraňte vyčnívání hlav šroubů na zadní straně panelu při instalaci madla.

7.9 Instalace panelu

1.

Vložte horní kolíky do slotů myčky;

2.

Připevněte panel k dolní části myčky nádobí;

3.

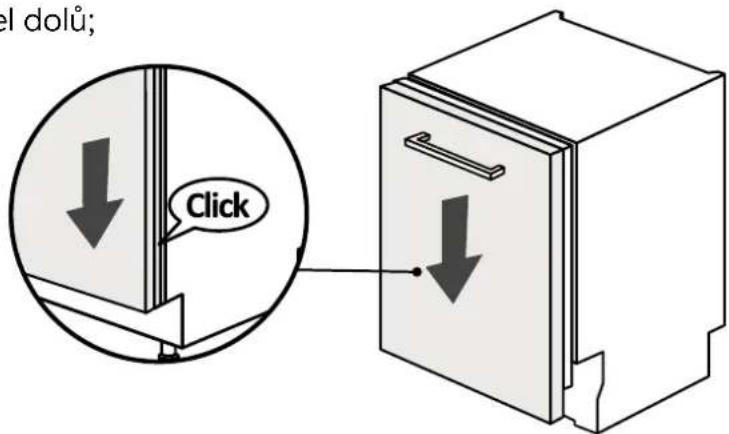

Stiskněte panel dolů;

A Z POZOR: Nyní připojte myčku nádobí k vodovodní a elektrické síti podle pokynů v kapitole 8.

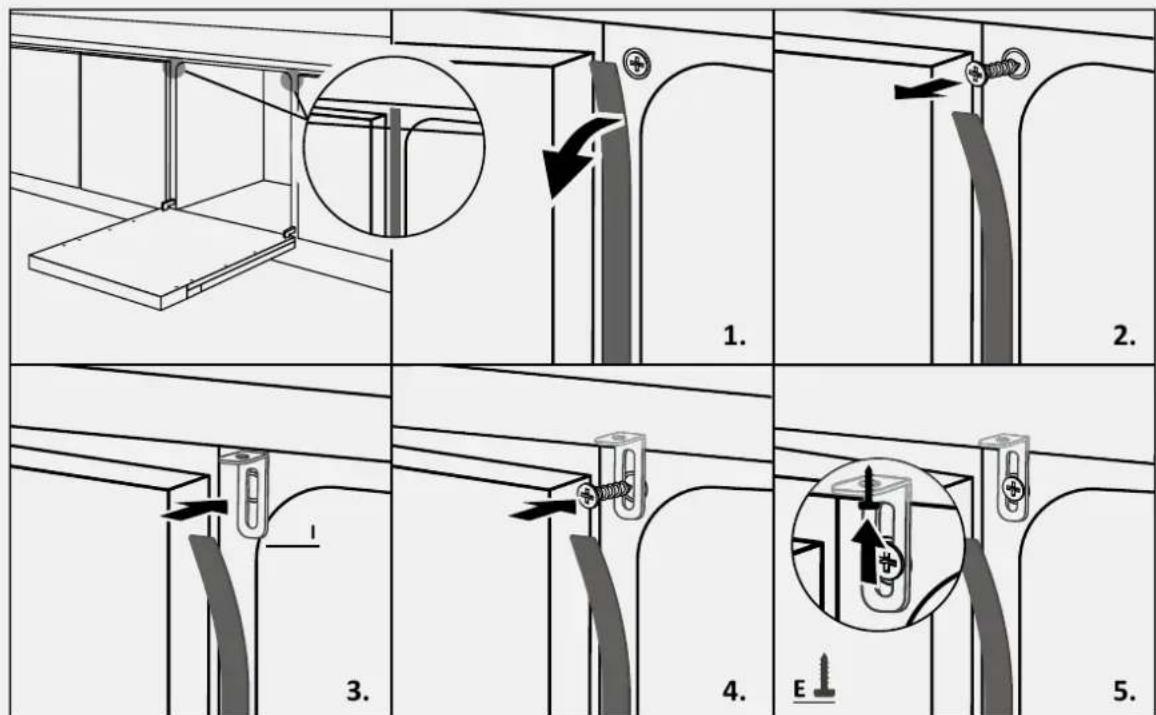

7.10 Připevnění stroje ke kuchyňské lince

Pokyny pro připevnění myčky na bok sousedních skříněk.

VAROVÁNÍ: Pokud nelze myčku připevnit ze strany, použijte dodané držáky a připevněte ji k pracovní desce; buďte opatrní, pokud materiál pracovní desky není dřevěný.

8.1 Schéma zapojení

Schéma instalace ve sloupci

VAROVÁNÍ: Ujistěte se, že tlak vody je mezi 0,08 MPa a 1 MPa.

8.2 Bezpečnostní zařízení

Všechny myčky jsou vybaveny bezpečnostním zařízením proti přetečení, které v případě překročení normální hladiny vody v důsledku poruchy automaticky zastaví přívod vody a/nebo odvede přebytek.

Pro více informací si přečtěte uživatelskou příručku.

Předání uživateli

9

Na konci instalace:

• Informujte uživatele o základních funkcích;
• Informujte uživatele o všech důležitých aspektech bezpečného používání a manipulace;
• Předat uživateli příslušenství a pokyny k použití a montáži k pečlivému uchování.

Na konci instalace odstraňte ochrannou fólii, pásku a všechny ostatní obalové materiály a vyjměte dodané příslušenství zevnitř myčky nádobí.

Poznámka: Skutečný vzhled výrobku závisí na zvoleném modelu.

Demontáž myčky nádobí

10

• Odpojte výrobek od elektrické a vodovodní sítě;
• Odšroubujte upevňovací šrouby; Lehce zvedněte výrobek a zcela jej vytáhněte;
• Tento produkt nepoškodí nábytek, který lze použít i s novým spotřebičem.
