Ürün Tipi	Ankastre Bulaşık Makinesi
Marka	Haier
Model	XS 4B0M3SB-84
Ayarlanabilir Yükseklik	818 ila 898 mm
Genişlik	600 mm (tahmini)
Derinlik	550 mm (tahmini)
Ağırlık	Yaklaşık 45 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Gerekli Su Basıncı	0,08 ila 1 Mpa
Yıkama Programları	Çeşitli programlar (eko, yoğun, vb.)
Kapasite	12 standart kişilik
Ses Seviyesi	Yaklaşık 44 dB (tahmini)
Güvenlik	Taşma önleyici cihaz
Kurulum	Mutfak paneli ile ankastre (maks. 9 kg ağırlık)
Verilen Aksesuarlar	Buhar bandı, destekler, vidalar, delik şablonu
Minimum Ankastre Ölçüleri	Yükseklik 818 mm, genişlik 600 mm, derinlik 550 mm
Kullanıcıya Verilen	Fonksiyonlar ve güvenlik hakkında bilgi sağlanır

Sık sorulan sorular - XS 4B0M3SB-84 HAIER

Buhar bandı nasıl takılır?

Bandı, kılavuzun 7.1 bölümünde belirtildiği gibi tezgahın altına ve bitişik mobilyaların yanlarına uygulayın.

Minimum ankastre yükseklik nedir?

Ankastre minimum yüksekliği 818 mm'dir. Kapı ile zemin arasındaki mesafe 10 ila 130 mm arasında olmalıdır.

Ayak yüksekliği nasıl ayarlanır?

Bulaşık makinesini arkadan yaklaşık 10 cm kaldırarak eğin, ardından durdurma ayağını önden ayarlayın. Daha sonra ön ayakları doğrudan ayarlayın.

Bulaşık makinesini ocak altına kurabilir miyim?

Hayır, ocağın altına veya ısı kaynaklarının yakınına kurmayın, güvenlik talimatlarına uygun olarak.

Su ve elektrik bağlantısı nasıl yapılır?

Bölüm 8.1'deki bağlantı şemasını izleyin. Su basıncının 0,08 ile 1 Mpa arasında olduğundan emin olun. Güç kablosu ankastre sonrası erişilebilir olmamalıdır.

Kapı düzgün kapanmazsa ne yapmalı?

Bulaşık makinesinin düz olduğunu kontrol edin. Yanlış eğim ayarı kapının düzgün kapanmasını engelleyebilir.

Ne tür bir mutfak paneli kullanabilirim?

Panel maksimum 9 kg ağırlığında olmalıdır. Kılavuzdaki hazırlık ve kurulum talimatlarını izleyin.

Gerekirse bulaşık makinesi nasıl sökülür?

Cihazı elektrik ve su tesisatından ayırın, sabitleme vidalarını sökün, hafifçe kaldırın ve çıkarın.

Bulaşık makinesi ideal olarak nereye kurulmalı?

Kapalı, kuru, iyi havalandırılan bir ortamda, elektrik prizine yakın bir yerde. Halı üzerine veya dış mekana kurmayın.

Su taşması durumunda ne yapmalı?

Bulaşık makinesi, su girişini otomatik olarak durduran ve/veya fazla suyu tahliye eden bir taşma önleyici güvenlik cihazı ile donatılmıştır.

KULLANIM KILAVUZU XS 4B0M3SB-84 HAIER

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri icin hazirlanışir. Güvenkı saglamak ve en iyi sonçları elde etmek icin bu el kitabı, güvenlik talimatlari da dahi olmak üzere, dikkatlice okuyun ve gelecekteki referanslar icin saklayın. Kuruluma baslamadan.Once, tamir gerektirebileceği durumlarda İhtiçduyulabileceği icin seri numarasınot edin. Nakliye sirasinda herhangi bir hasar olup olmadigi kontrol edin ve kullanım öncesinde syrupheye)duserseniz bir teknişyene dinisin. Tüm ambalaj malzemelerini her zaman;cocukları erişemeyeceği bir yerde tutun.

Not: Bu belgede yer alan ozellikler ve gorseller yalnizca bilgilendirme amaçlidir ve onceden haber verilmeksizin degişirilebilir.

Içindekiler

1 Kurulum icin güvenlik uyarılıarı p.2-3
2 Bulaşik makinesi nereye kurulmali p.3
3 Bulaşik makinesi boyları p.4-5
4 Adim adim kurulum videosu p.6
5 Kurulum araçları p.6
6 Gomme ölcüleri p.7
7 Bulaşik makinesi kurulumu ile ilgili talimatlar p.8 - 15
7.1 Buhar bandinin montaji
7.2 Yukseklik ayari
7.3 Arka ayagin ayarlanmasi
7.4 On ayaklarin yuksekliginin ayarlanmasi
7.5 Egim ayari
7.6 Gomme balmeye yerlestirme
7.7 On ayaklarin sabitlenmesi
7.8 Panelin hazirlanmasi
7.9 Panelin montaji
7.10 Makinenin mutfaga sabitlenmesi
8 Su ve elektrik sebekesine baglanti p.16-17
8.1 Båglanti diyagrammi
8.2 Güvenlik cihazlari
9 Kullanıciya teslimat p.17
10 Bulaşik makinesinin seksülmesi p.17

Urünun kurulumuna bestehtamadan once bu talimatlari okuyun. Güvenliginiz bizim icin;cok onemlidir. Ürünü kullanmadan once bu bilgileri dikkatlice okuyun.

• Kurulum, kurulumun yapilacagi ülkenin yürüllukteki yasalarini ve üretici talimatlarini bilen ve bunlara uyan kalifiye bir teknisyen tarafindan yapilmalidir;
• Kurulum hatalarindan kaynaklanan anzaları gidermek icin üreticinin yardimi gerekiyorsa, bu yarıntim garanti kapsamina girmez;
  Cihazi calistirmadan once ambalaj malzemesini cikarin;
• Ürünü ambalajindan Çikardıktan sonra hasarlı olmadışından emin olun ve herhangi bir sorun durumunda kurulumdan.Once teknik servise basvurun; ürünü elektrik ağına baglamayın;
• Hasarli bir ürün kisa devreye, elektrik carpmasina, yangin tehlikesine ve diger tehlikelere neden olabilir;
• Ambalajin iciinde aksesuarlar veya eslik eden malzemeler (vidali posetler, belgeler, broşürler vb.) olup olmadigiñi kontrl edin ve varsa Çikarip saklayin;
• Hatali kurulum, insanlara, hayvanlara veya esyalara zarar veya yaralanmaya neden olabilir. Üretici, bu Tür zarar veya yaralanmalardan sorumlu tutulamaz;
• Güvenli kullanim yalınizca kurulum bu talimatlara uygun olarak.Doğru sekilde yapildigianda garantı edilir. Hatali kurulumdan kaynaklanan hasarlarda sorumluluk kurulum)yapankişiye aittir;
• Kurulum sirasinda cihaz elektrik sebekesine bagli olmamalidir;
• Kurulum sirasinda kesik yaralanmalarini onlemek icin koruyucu eldiven kullanilmasi onerilir;
• Hatali kurulum, cihazin kurcalanmasi veya uygun olmayan baglanti durumunda ürün garantisi geleçersiz olur;
• Ürünün güç kablosunun montajdan sonra erisilebilir olmadıdağın emin olun;
• Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir seksmeceyle) temas etmemeli ve mekanik zorlanmalarara maruz kalmamaldir;
• Ürünün son kullaniciya tesliminde, teknisyen ürünün.Doğru sekilde kurulduğundan emin olmalidir;
• Ürünü, on panel tamamen monte edilmeden elektrik ağına baglamayın. Aksi takdirde elektrik carpması risik olabilir;
• Tasa sirasinda dikkatli olun, urun agirdir;

• Kuruluma bestehtamadan.Once, bu kilavuzda yer alan talimatlarla karilastirarak yerlesik bolmenin tum olçulerini kontrol edin. Kapinin, kontrol panelinden yuksek olsa bile, diger mobilya kapilariyla hizalanabileceghi unutmayin;

• Kurulum alaninin sabit ve sekslam oldugundan emin olun;

• Kurulum kitinde verilen koruyucu filmi tezgah alta ve cevredekmi mobilyalara uygulayin. Bu film mobilyalari nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlş kurulum ürünün devrilmesine neden olabilir;
• Ürün dizgün calişması icin dengede olmaldir, aksi takdirde kapi dizgün kapanmaz ve sican buhar disariçkil bilir.

Bulçık makinesi nereye kurumlaki

2

• Bu urunü kapali, ortülü, kuru ve iyi havalandirilmıs bir ortamda kurun ve kullanin;
• Ürünü açık hava kosullarina maruz kalan alanlara kurmayin;
• Ürünü bir elektrik prizinin yakınina monte edin;
• Ürünü yalinizca gümme bir alana yerleştinilmișse kullanin, aksi takdirde yaralanma ve yanik riski yardir;
  Bulaskmakinesini ocak altina kurmayin;
• Ürünü isi kaynaklarinin (radyatörler, sobalar vb.) yakinina kurmayin;
• Ürünü halilar veya benzeri yüzeyler üzerine koymayin;
• Ürünü temiz, yüz ve-SAğlam bir yüzeye yerleştin.

3 Bulaşik makinesi boyları

Boyutlar mm cinsindendir

Urünün önden aksonometrik görünümü

Muffak kapili önden aksonometrik görünüm

A DIKKAT: mutfak paneli 9 kg'dan aigrsa, musteri hizmetleriyle iltesimeGPCIN.

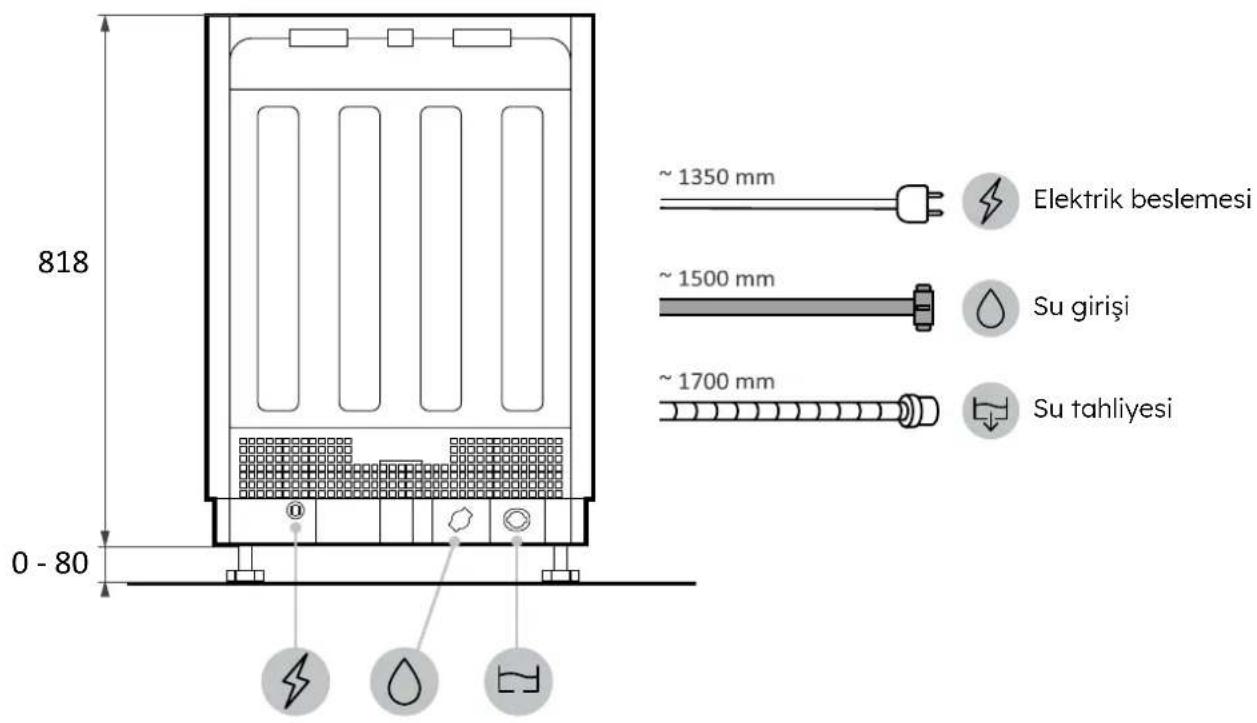

Boyutlar mm cinsindendir

Arka görünüm

Yan görünüm

4 Adim adim kurulum videosu

Urünun kurulum videosunu

QR Kodunu taratarak

izleyebilirsiniz:

veya aṣağidakine tiklayarak

link

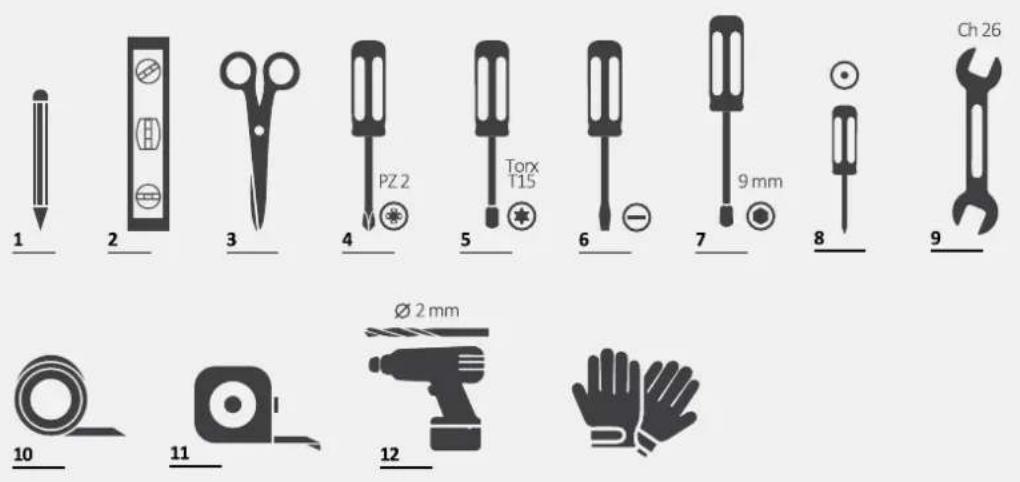

5 Kurulum araclari

Gerekli alelter

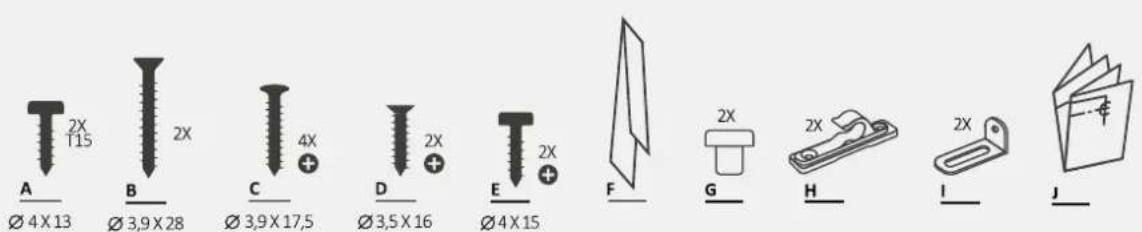

Urinle birlikte verilen aletler

Boyutlar mm cinsindendir

Aksanometrik görünüm

A

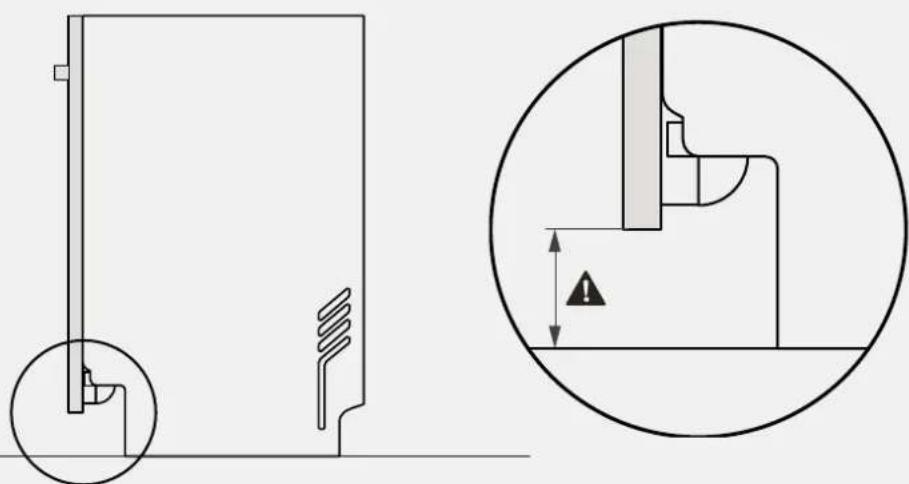

A DIKKAT: Minimum yerleşirme yüksekligi 818 mm'dir; bu durumda kapi ile zeminarasindaki mesafe 10 ile 130 mmarasinda olmaldir. Bulaşik makinesi yükseltilirse (maks. 898 mm), kapi ile zeminarasindaki mesafe de orantili,... Olarak artmaldir, maksimum 90 ile 210 mmarasinda.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

Buhar bandinin montaji7.1

Tezgahin altina ve bitisik dolaplarin yanlarina serit uygulayin.

1.

2.

3.

7.2 Yükseklik ayari

Bulaşik makinesini arka kismini yaklasiok 10 cm kaldirarak egin.

7.3 Arka ayagin ayarlanmasi

Makinenin onunden arka ayagin yuksekligini belirtildigi gibi ayarlayin.

7.4 On ayaklarin yuksekliginin ayarlanmasi

Ön ayaklar üzerindeDOGRADAN hareket edin. Gerekirse bulasik makinesini hafifçekaldirin.

7.5 Egim ayari

Bulaşik makinesini dikey veyatay dizleme gore hizalayin.

7.6 Gömme bölmeye yerleşfirme

Bulaşik makinesini gümme yuvasına yerleştin ve ölcüleri ile toleranslari kontrol edin.

Ön ayakların sabitlenmesi7.7

Tüm olçüler kontrol edildikten sonra, on ayaklar zamanla gezememesi yüz calici olarak sabitlenmelidir. Bu islem mutfak paneli takildiktan sonra da yapilabilir.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

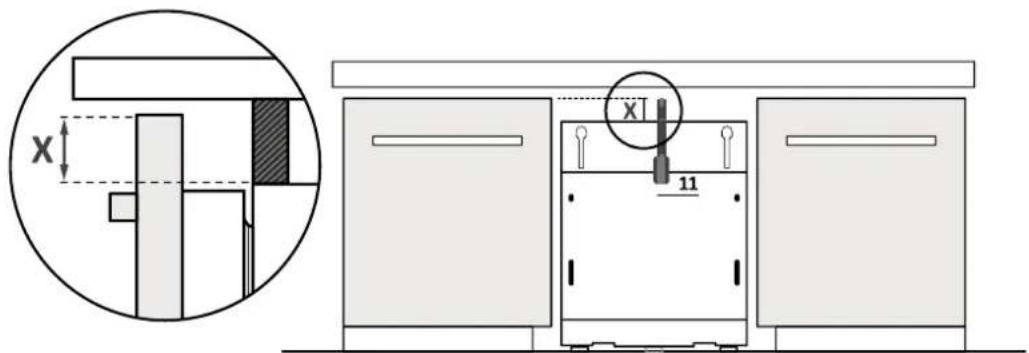

7.8 Panelin hazirlanmasi

1.

Bitisik kapaklarin ust kenari ile bulasik makinesiarasindaki mesafeyi olcun;

2.

Ölçümü mutfak paneline aktarin ve merkezi belirleyin;

3.

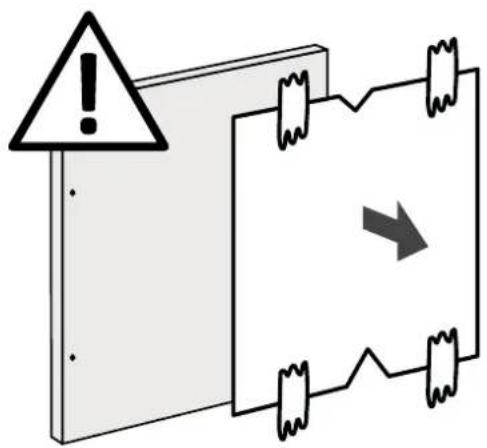

Delme sablonunu uygulayin ve verilen talimatlari izleyin;

7.8 Panelin hazirlanmasi

4.

Sablonu cikarin ve aksesuarlari takin.

A DIKKAT: Kolu monte ederken vidalarin baslarinin panelin arka yüseyinde n disari cikmamasina dikkat edin.

7 Bulasik makinesi kurulumu ile ilgili talimatlar

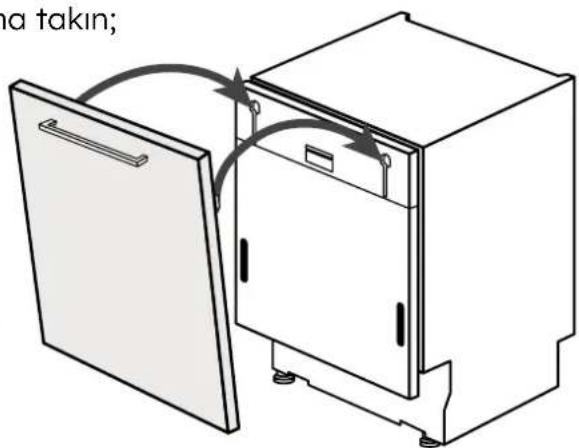

7.9 Panel montaji

1.

Ust pimleri bulasik makinesi yuvalarina takin;

2.

Paneli bulasik makinesinin alt kismina sabitleyin;

3.

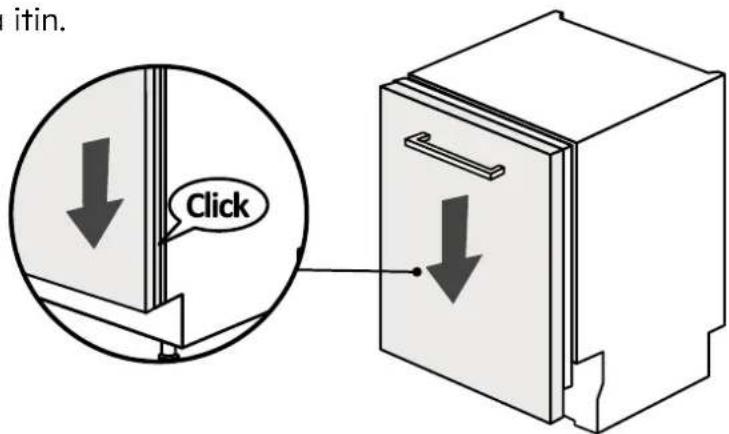

Paneli aşağiya itin.

A DIKKAT: Bulasik makinesini simdi su ve elektrik sebekesine, 8. bolumdeki talimatlara uyarak baglayin.

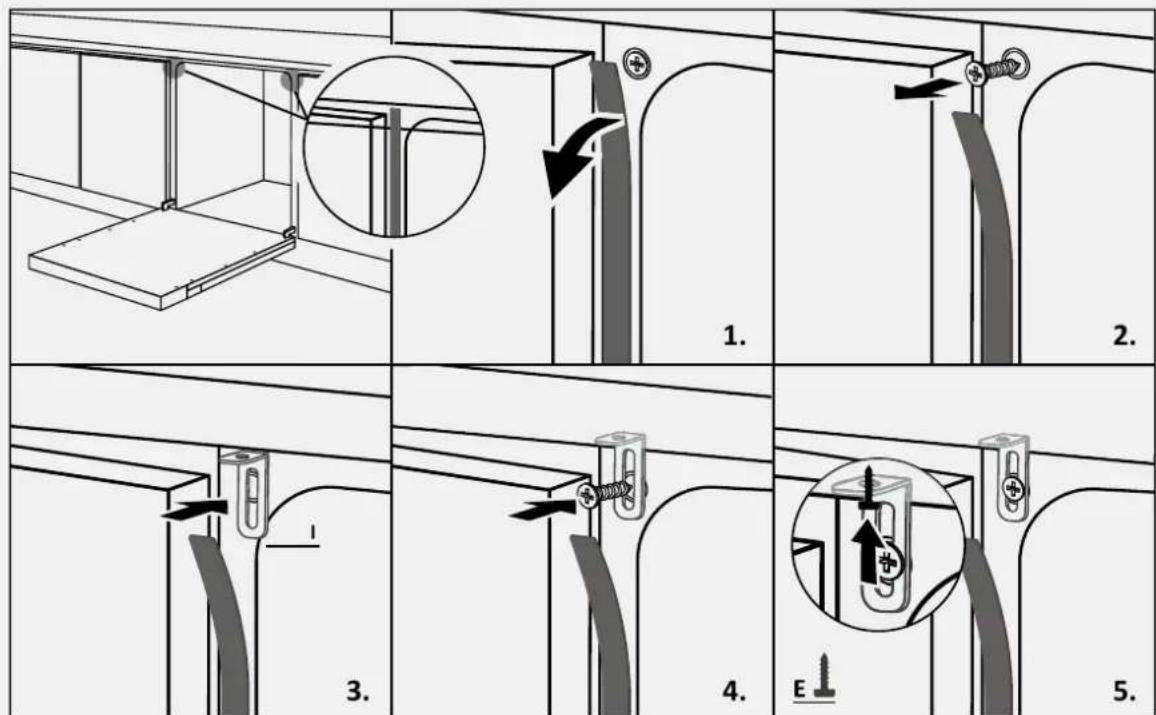

7.10 Makinenin mutfaga sabitlenmesi

Bulaşik makinesini bitisik dolaplarin yan tarafina sabitleme talimatlari.

UYARI: Bulaşk makinesini yanlardan sabitleyemiyorsaniz, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahsap degilse dikkatli olun.

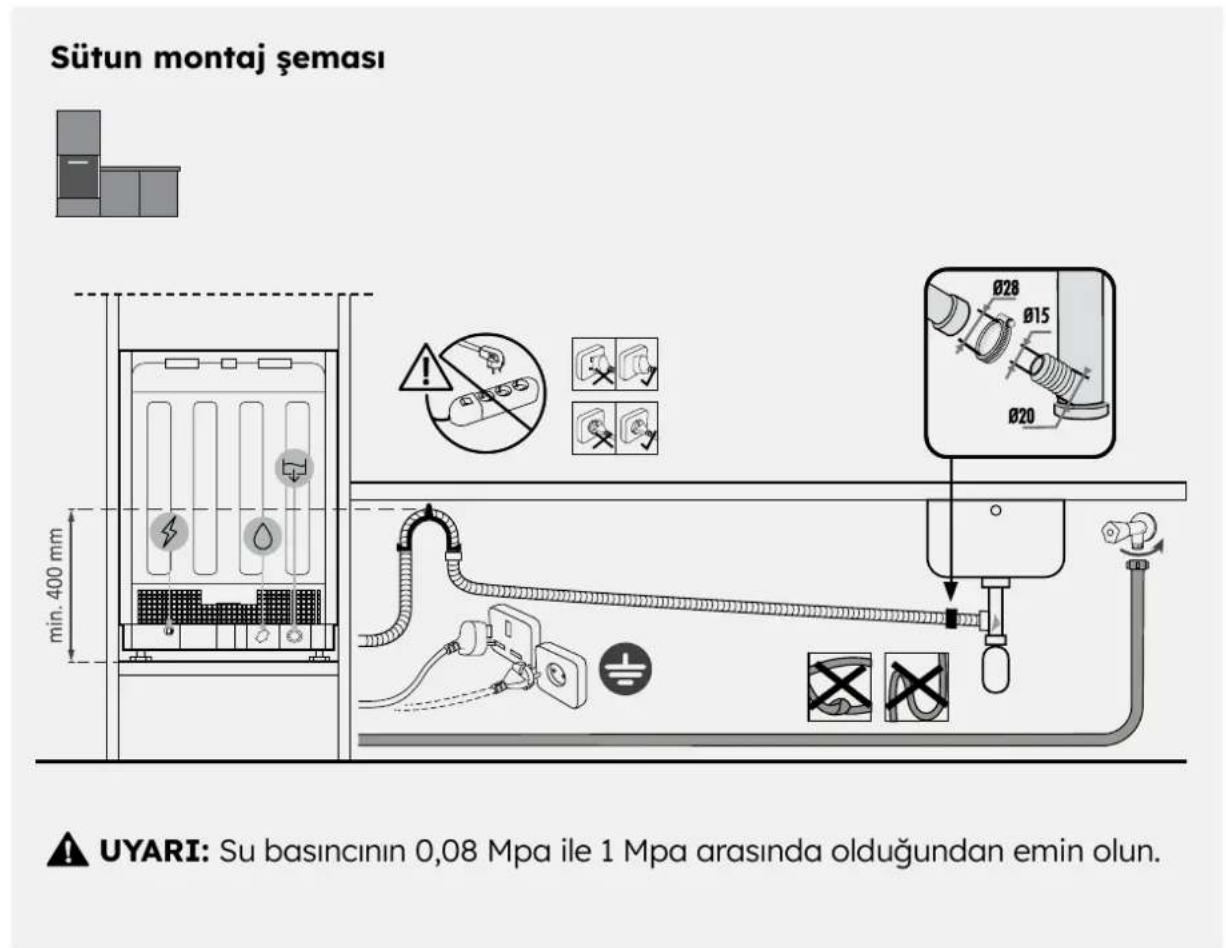

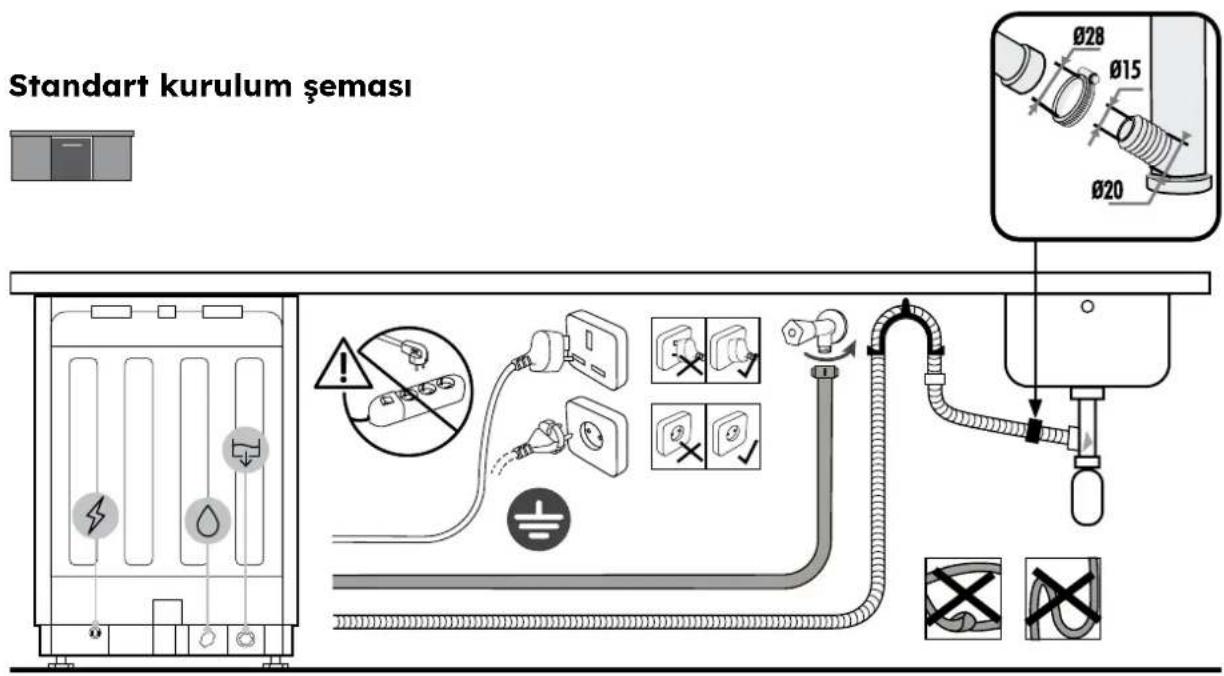

8.1 Baglanti diyagrami

8.2 Güvenlik cihazlari

Tüm bulasik makineleri, ariza durumunda su seviyesi normalin üzerine çikarsa su girisini otomatik olarak durduran ve/veya fazla suyu boşaltan taşma onleyici güvenlik cihazı ile donatilmalık.

Daha fazla bilgi icin Kullanim Kilavuzuna bakiniz.

Kullaniciya teslimat

9

Kurulumun sonunda:

Kullaniciy temel islevler hakkinda bilgilendirin;
- Kullaniciyi güvenli kullanim ve elleçleme ile ilgili:tüm onemli konular hakinda bilgilendirin;
- Kullaniciya aksesuarleri ve dikkatlice saklanması gereken kullanim ve montaj talimatlarini teslim edin.

Kurulumun sonunda koruyucu filmi, bandi ve diger tum ambalaj malzemelerini ickarin ve bulasik makinesinin icindeki verilen aksesuarlari alin.

Not: Ürünün,—geçek görünümü)—seçilen modele baglıdir.

Bulçık makinesinin seksülmesi

10

• Ürünü elektrik ve su sebekesinden ayirin;
  Montaj vidalarini sokun;
• Ürünü hafifice kaldirin ve tamamen Çikarin;
• Bu ürün mobilyaya zarar vermez, mobilya yeti bir cihazla da kullanilabilir.
