Tip de produs	Mașină de spălat vase încorporabilă
Marcă	Haier
Model	XS 4B0M3SB-84
Înălțime ajustabilă	818 până la 898 mm
Lățime	600 mm (estimare)
Adâncime	550 mm (estimare)
Greutate	Aproximativ 45 kg
Alimentare electrică	220-240 V, 50 Hz
Presiunea apei necesară	0,08 până la 1 MPa
Programe de spălare	Mai multe programe (eco, intensiv, etc.)
Capacitate	12 seturi de veselă standard
Nivel sonor	Aproximativ 44 dB (estimare)
Siguranță	Dispozitiv anti-deversare
Instalare	Încorporabil cu panou de bucătărie (greutate max 9 kg)
Accesorii furnizate	Bandă anti-vapori, suporturi, șuruburi, șablon de găurire
Dimensiuni minime de încastrare	Înălțime 818 mm, lățime 600 mm, adâncime 550 mm
Informații pentru utilizator	Informații despre funcții și siguranță furnizate

Întrebări frecvente - XS 4B0M3SB-84 HAIER

Cum se instalează banda anti-vapori?

Aplicați banda sub blatul de lucru și pe părțile laterale ale mobilierului adiacent, conform indicațiilor din secțiunea 7.1 a manualului.

Care este înălțimea minimă de încastrare?

Înălțimea minimă de încastrare este 818 mm. Distanța dintre ușă și podea trebuie să fie cuprinsă între 10 și 130 mm.

Cum se reglează înălțimea picioarelor?

Înclinați mașina de spălat vase ridicând spatele cu aproximativ 10 cm, apoi reglați piciorul oprit din față. Ajustați apoi picioarele din față direct.

Pot instala mașina de spălat vase sub o plită?

Nu, nu o instalați sub o plită și nici în apropierea surselor de căldură, conform instrucțiunilor de siguranță.

Cum se conectează alimentarea cu apă și electricitatea?

Urmați schema de conectare din secțiunea 8.1. Asigurați-vă că presiunea apei este cuprinsă între 0,08 și 1 MPa. Cablul de alimentare nu trebuie să fie accesibil după încastrare.

Ce fac dacă ușa nu se închide corect?

Verificați dacă mașina de spălat vase este nivelată. O reglare incorectă a înclinării poate împiedica închiderea corectă a ușii.

Ce tip de panou de bucătărie pot folosi?

Panoul trebuie să cântărească maximum 9 kg. Urmați instrucțiunile de pregătire și instalare din manual.

Cum se demontează mașina de spălat vase la nevoie?

Deconectați aparatul de la rețelele electrică și hidraulică, desfaceți șuruburile de fixare, ridicați ușor și scoateți-l.

Unde se instalează ideal mașina de spălat vase?

Într-un mediu închis, uscat, bine ventilat, în apropierea unei prize electrice. Nu o instalați pe covoare sau în exterior.

Ce fac în caz de revărsare a apei?

Mașina de spălat vase este echipată cu un dispozitiv de siguranță anti-deversare care oprește automat alimentarea cu apă și/sau evacuează excesul.

MANUAL DE UTILIZARE XS 4B0M3SB-84 HAIER

Acest manual de instalare este destinat producătorilor de bucătării care vor integra aceste produse. Pentru a asigura siguranța și a obține cele mai bune rezultate, citiți cu atenție acest manual, inclusiv instrucțiunile de siguranță, și păstrați-l pentru referințe viitoare. Înainte de a continua cu instalarea, notați numărul de serie, deoarece poate fi necesar în caz de reparații. Verificați dacă există daune în timpul transportului și consultați un tehnician în caz de îndoială înainte de utilizare. Păstrați întotdeauna toate materialele de ambalaj ferite de copii.

• Notă: Caracteristicile și imaginile conținute în acest document sunt pur orientative și pot fi modificate fără notificare prealabilă.

Cuprins

1 Avertismente de siguranță pentru instalare p.2-3 2 Unde se instalează mașina de spălat vase p.3 3 Dimensiunile mașinii de spălat vase p.4-5 4 Video de instalare pas cu pas p.6 5 Unelte pentru instalare p.6 6 Dimensiuni de încorporare p.7 7 Indicații privind instalarea mașinii de spălat vase p.8 - 15

7.1 Instalarea benzii de aburi 7.2 Reglarea înălțimii 7.3 Reglarea piciorului din spate 7.4 Reglarea înălțimii picioarelor din față 7.5 Reglarea înclinației 7.6 Introducerea în compartimentul încorporat 7.7 Fixarea picioarelor din față 7.8 Pregătirea panoului 7.9 Instalarea panoului 7.10 Fixarea mașinii la bucătărie

8 Racordarea la rețeaua de apă și electricitate p.16-17

8.1 Diagrama de conectare 8.2 Dispozitive de siguranță

9 Predarea către utilizator p.17 10 Demontarea mașinii de spălat vase p.17

Citiți aceste instrucțiuni înainte de a începe instalarea produsului. Siguranța dumneavoastră este foarte importantă pentru noi. Citiți cu atenție aceste informații înainte de a utiliza produsul.

• Instalarea trebuie efectuată de un tehnician calificat care cunoaște și respectă legile în vigoare în țara de instalare și instrucțiunile producătorului;
• Dacă este necesar sprijinul producătorului pentru eliminarea defectelor rezultate dintr-o instalare incorectă, acest sprijin nu este acoperit de garanție;
• Îndepărtați materialul de ambalare înainte de a pune în funcțiune aparatul;
• După despachetarea produsului, verificați dacă acesta nu este deteriorat și, în caz de probleme, contactați centrul de asistență înainte de a continua cu instalarea și nu îl conectați la rețeaua electrică;
• Un produs deteriorat poate cauza un scurtcircuit, un șoc electric, un început de incendiu și alte pericole;
• Verificați dacă ambalajul conține accesorii sau materiale suplimentare (pungi cu șuruburi, documente, broșuri etc.) și, dacă este cazul, îndepărtați-le și păstrați-le;
• O instalare incorectă poate provoca daune sau vătămări persoanelor, animalelor sau bunurilor. Producătorul nu poate fi considerat responsabil pentru astfel de daune sau vătămări;
• Utilizarea în siguranță este garantată doar dacă instalarea a fost efectuată corect conform acestor instrucțiuni. În caz de daune din cauza montajului incorect, responsabilitatea revine instalatorului;
• În timpul instalării, aparatul nu trebuie conectat la rețeaua electrică;
• Se recomandă purtarea mănușilor de protecție în timpul instalării pentru a evita rănirile prin tăiere;
• În caz de instalare incorectă, manipulare neautorizată a aparatului sau conectare neconformă, garanția produsului devine nulă;
• Asigurați-vă că, după instalare, cablul de alimentare al produsului nu este accesibil;
• După instalare, cablul de alimentare nu trebuie să intre în contact cu părți mobile ale componentelor bucătăriei (de exemplu, un sertar) și nu trebuie să fie supus solicitărilor mecanice;
• La livrarea produsului către UTILIZATORUL final, tehnicianul trebuie să fi instalat corect;
• Nu conectați produsul la rețeaua electrică până când panoul frontal nu este complet instalat. În caz contrar, poate exista un pericol electric;
• Aveți grijă în timpul transportului, produsul este greu;
• Înainte de a începe instalarea, verificați toate dimensiunile compartimentului încorporat comparându-le cu instrucțiunile din acest manual. Rețineți că este posibilă alinierea lui cu celelalte uși de mobilier, chiar dacă depășește panoul de control în înălțime;
• Asigurați-vă că zona de instalare este stabilă și solidă;
• Aplicați folia de protecție furnizată în kitul de instalare sub blatul de lucru și pe mobilierul din jur. Această folie protejează mobilierul de umezeală;
• Aveți grijă la deschiderea și închiderea produsului;
• O instalare incorectă poate duce la răsturnarea produsului;
• Produsul trebuie să fie nivelat pentru a funcționa corect, altfel ușa nu se va închide corect, ducând la scurgeri de aburi fierbinți.

Unde să instalați mașina de spălat vase

2

• Instalați și utilizați acest produs într-un mediu închis, acoperit, uscat și bine ventilat;
• Nu instalați produsul în spații deschise expuse intemperiilor; Montați produsul în apropierea unei prize electrice;
• Utilizați produsul doar dacă este introdus într-un spațiu încastrat, altfel riscați răni și arsuri;
• Nu instalați mașina de spălat vase sub o plită;
• Nu instalați produsul în apropierea surselor de căldură (radiatoare, sobe etc.):
• Nu amplasați produsul pe covoare sau suprafețe similare;
• Așezați produsul pe o suprafață curată, plană și solidă.

3 Dimensiunile mașinii de spălat vase

Dimensiuni în mm

Vedere axonometrică frontală a produsului

Vedere axonometrică frontală cu ușă de bucătărie

ATENȚIE: dacă panoul de bucătărie cântărește mai mult de 9 kg, contactați centrul de service.

Dimensiuni în mm

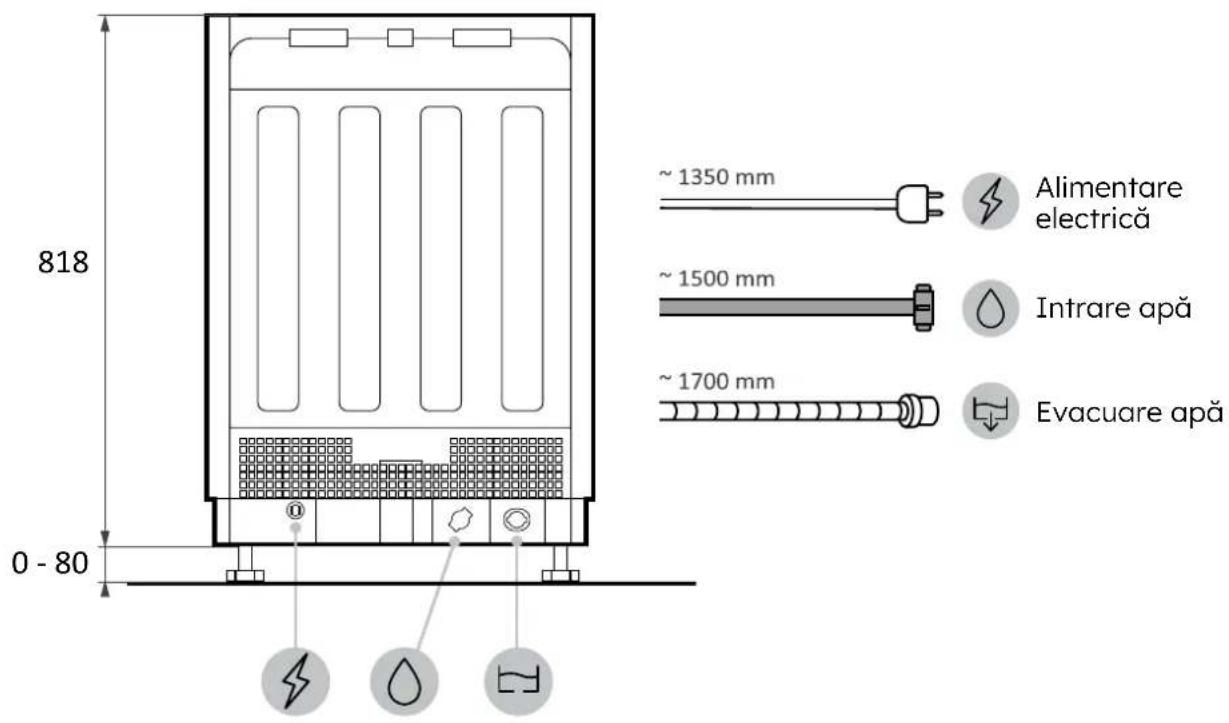

Vedere din spate

Vedere laterală

4 Video de instalare pas cu pas

Puteți viziona videoclipul de instalare al produsului scanând codul QR.

Sau făcând clic pe următorul

5 Unelte pentru instalare

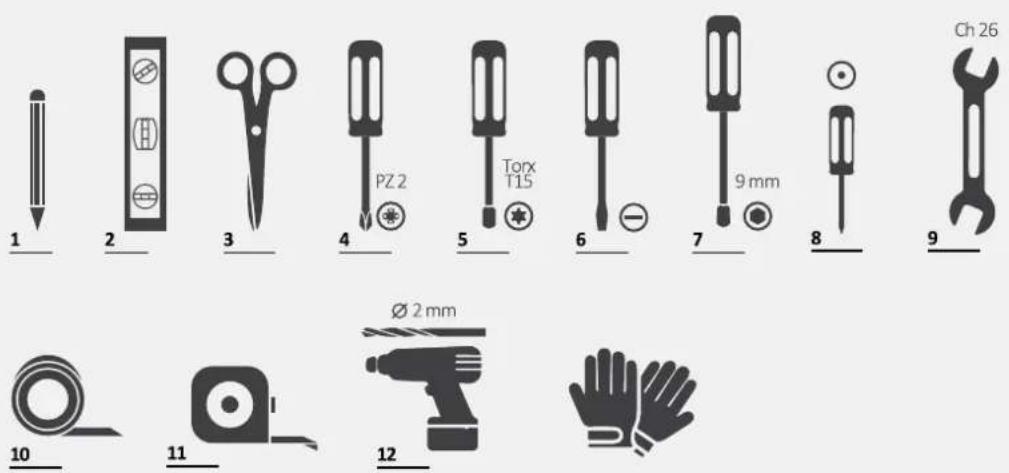

Unelte necesare

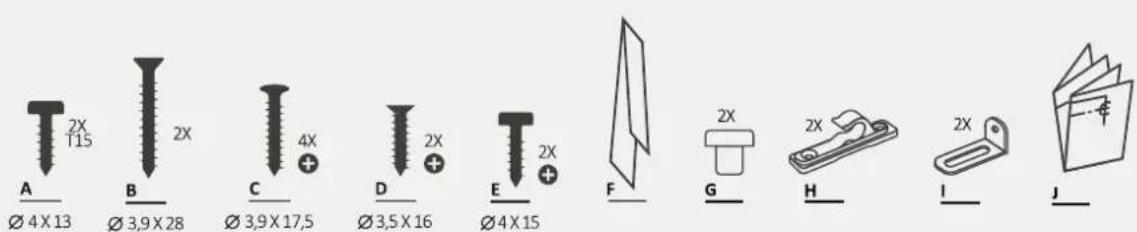

Unelte furnizate cu produsul

Dimensiuni în mm

Vedere axonometrică

A

ATENȚIE: Înălțimea minimă a nișei este de 818 mm; în acest caz, distanța dintre ușă și podea trebuie să fie între 10 și 130 mm. Dacă mașina de spălat vase este ridicată (max. 898 mm), distanța dintre ușă și podea trebuie de asemenea să crească proporțional, până la un maxim între 90 și 210 mm.

7 Indicaţii privind instalarea maşinii de spălat vase

7.1 Instalarea benzii de protecţie împotriva aburului

Aplicaţi banda sub blatul de lucru şi pe lateralele dulapurilor adiacente.

1.

2.

3.

7.2 Reglarea înălţimii

Înclinaţi maşina de spălat vase ridicând partea din spate cu aproximativ 10 cm.

7.3 Reglarea piciorului din spate

Reglaţi înălţimea piciorului din spate de la partea din faţă a maşinii conform indicatorului.

7.4 Reglarea înălţimii picioarelor din faţă

Acţionaţi direct asupra picioarelor din faţă. Dacă este necesar, ridicaţi uşor maşina de spălat vase.

7.5 Reglarea înclinaţiei

Nivelaţi maşina de spălat vase pe plan vertical şi orizontal.

7.6 Introducerea în compartimentul de încastrare

Introduceți mașina de spălat vase în compartimentul de încastrare și verificați dimensiunile și toleranțele.

Fixarea picioarelor din față 7.7

După ce ați verificat toate dimensiunile, fixați definitiv picioarele din față pentru a nu se desface în timp. Această operațiune poate fi efectuată și după aplicarea panoului de bucătărie.

7 Indicații privind instalarea mașinii de spălat vase

7.8 Pregătirea panoului

1.

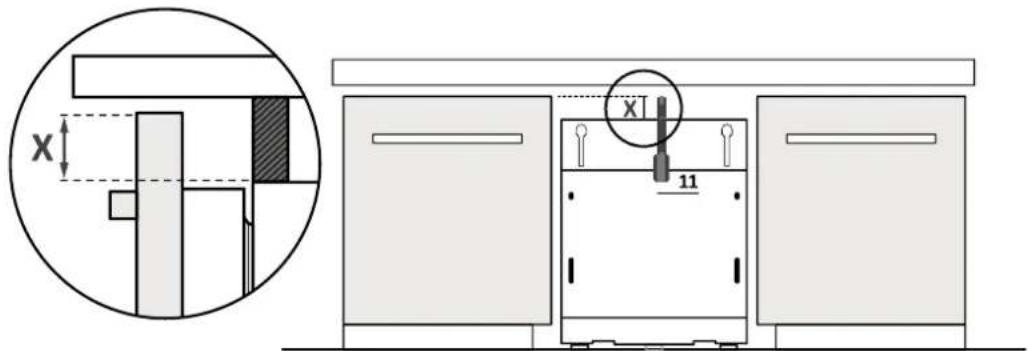

Măsurați distanța dintre marginea superioară a ușilor adiacente și mașina de spălat vase;

2.

Transferați măsurătoarea pe panoul de bucătărie și identificați centrul;

3.

Aplicați șablonul de găurire și urmați instrucțiunile furnizate;

7.8 Pregătirea panoului

4.

Îndepărtați șablonul și aplicați accesoriile.

ATENȚIE: Evitați ca capetele șuruburilor să iasă în relief pe partea din spate a panoului în cazul montării mânerului.

7.9 Instalarea panoului

1.

Introduceți pinii superiori în fantele mașinii de spălat vase;

2.

Fixați panoul în partea de jos a mașinii de spălat vase;

3.

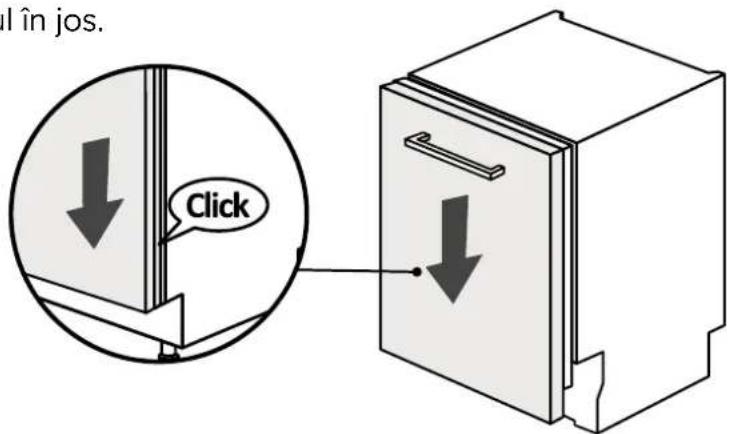

Apăsați panoul în jos.

ATENȚIE: Conectați acum mașina de spălat vase la rețeaua de apă și electricitate, respectând indicațiile din capitolul 8.

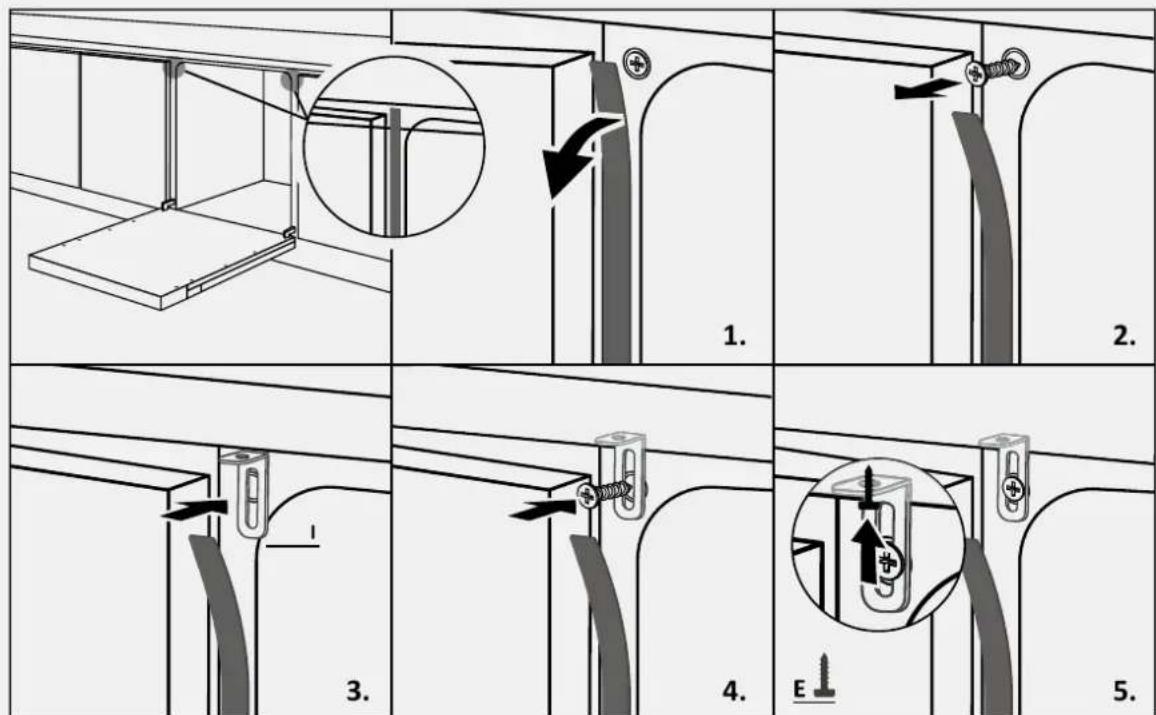

7.10 Fixarea mașinii de bucătărie

Instrucțiuni pentru fixarea mașinii de spălat vase de partea laterală a dulapurilor adiacente.

ATENȚIE: Dacă nu puteți fixa lateral mașina de spălat vase, folosiți suporturile furnizate și fixați-o pe blatul de lucru; aveți grijă dacă materialul blatului nu este din lemn.

8 Conectare la rețeaua de apă și electricitate

8.1 Diagrama de conexiune

Diagrama de instalare în coloană

ATENȚIE: Asigurați-vă că presiunea apei este între 0,08 MPa și 1 MPa.

8.2 Dispozitiv de siguranță

Toate mașinile de spălat vase sunt dotate cu un dispozitiv de siguranță împotriva revărsării care, în cazul în care apa depășește nivelul normal din cauza unei defecțiuni, oprește automat alimentarea cu apă și/sau evacuează excesul.

Pentru mai multe detalii, consultați Manualul utilizatorului.

Predarea către utilizator

9

La sfârșitul instalării:

• Informați utilizatorul despre funcțiile esențiale;
• Informați utilizatorul cu privire la toate aspectele relevante pentru siguranța utilizării și manipulării;
• Livrați utilizatorului accesoriile și instrucțiunile de utilizare și montaj pentru păstrare atentă.

La finalul instalării, îndepărtați folia de protecție, banda adezivă și toate celelalte materiale de ambalare și scoateți accesoriile furnizate din interiorul mașinii de spălat vase.

Notă: Aspectul real al produsului depinde de modelul ales.

Demontarea mașinii de spălat vase

10

• Deconectați produsul de la rețeaua electrică și de apă;
• Deșurubați șuruburile de fixare;
• Ridicați ușor produsul și scoateți-l complet;
• Acest produs nu deteriorează mobilierul, care poate fi folosit și cu un nou aparat electrocasnic;
