Produkttype	Innebygd oppvaskmaskin
Merke	Haier
Modell	XS 4B0M3SB-84
Justerbar høyde	818 til 898 mm
Bredde	600 mm (estimert)
Dybde	550 mm (estimert)
Vekt	Omtrent 45 kg
Strømforsyning	220-240 V, 50 Hz
Nødvendig vanntrykk	0,08 til 1 Mpa
Vaskeprogrammer	Flere programmer (øko, intensiv, etc.)
Kapasitet	12 standard kuvert
Støynivå	Omtrent 44 dB (estimert)
Sikkerhet	Overtløpssikring
Installasjon	Innebygd med kjøkkenpanel (maks vekt 9 kg)
Medfølgende tilbehør	Dampbånd, støtter, skruer, boringsmal
Min. innbyggingsmål	Høyde 818 mm, bredde 600 mm, dybde 550 mm
Brukerdokumentasjon	Informasjon om funksjoner og sikkerhet medfølger

Ofte stilte spørsmål - XS 4B0M3SB-84 HAIER

Hvordan installere dampbåndet?

Påfør båndet under benkeplaten og på sidene av tilstøtende møbler, som angitt i avsnitt 7.1 i håndboken.

Hva er minimum innbyggingshøyde?

Minimum innbyggingshøyde er 818 mm. Avstanden mellom døren og gulvet skal være mellom 10 og 130 mm.

Hvordan justere høyden på bena?

Vipp oppvaskmaskinen ved å løfte baksiden omtrent 10 cm, juster deretter det stoppede beinet forfra. Juster deretter fremre ben direkte.

Kan jeg installere oppvaskmaskinen under en kokeplate?

Nei, ikke installer den under en kokeplate eller i nærheten av varmekilder, i henhold til sikkerhetsinstruksjonene.

Hvordan koble til vanninnløp og strøm?

Følg tilkoblingsskjemaet i avsnitt 8.1. Sørg for at vanntrykket er mellom 0,08 og 1 Mpa. Strømkabelen skal ikke være tilgjengelig etter innbygging.

Hva gjør jeg hvis døren ikke lukker seg ordentlig?

Kontroller at oppvaskmaskinen står i vater. Feil justering av helling kan forhindre at døren lukkes ordentlig.

Hva slags kjøkkenpanel kan jeg bruke?

Panelet skal veie maksimalt 9 kg. Følg forberedelses- og installasjonsinstruksjoner i håndboken.

Hvordan demontere oppvaskmaskinen ved behov?

Koble apparatet fra strøm- og vannnettet, skru av festeskruene, løft det litt og ta det ut.

Hvor bør oppvaskmaskinen installeres ideelt?

I et lukket, tørt, godt ventilert miljø, i nærheten av en stikkontakt. Ikke installer den på tepper eller utendørs.

Hva gjør jeg ved vannoverløp?

Oppvaskmaskinen er utstyrt med en overtløpssikring som automatisk stanser vanntilførselen og/eller drenerer overskuddet.

BRUKSANVISNING XS 4B0M3SB-84 HAIER

8 Tilkobling til vann- og strømnettet s.16-17

Produktets forreste aksonometriske visning

Produktets forreste aksonometriske visning med kjøkkenløsning

ADVARSEL: hvis kjøkkenpanelet veier mer enn 9 kg, kontakt kundeservice.

Mål i mm

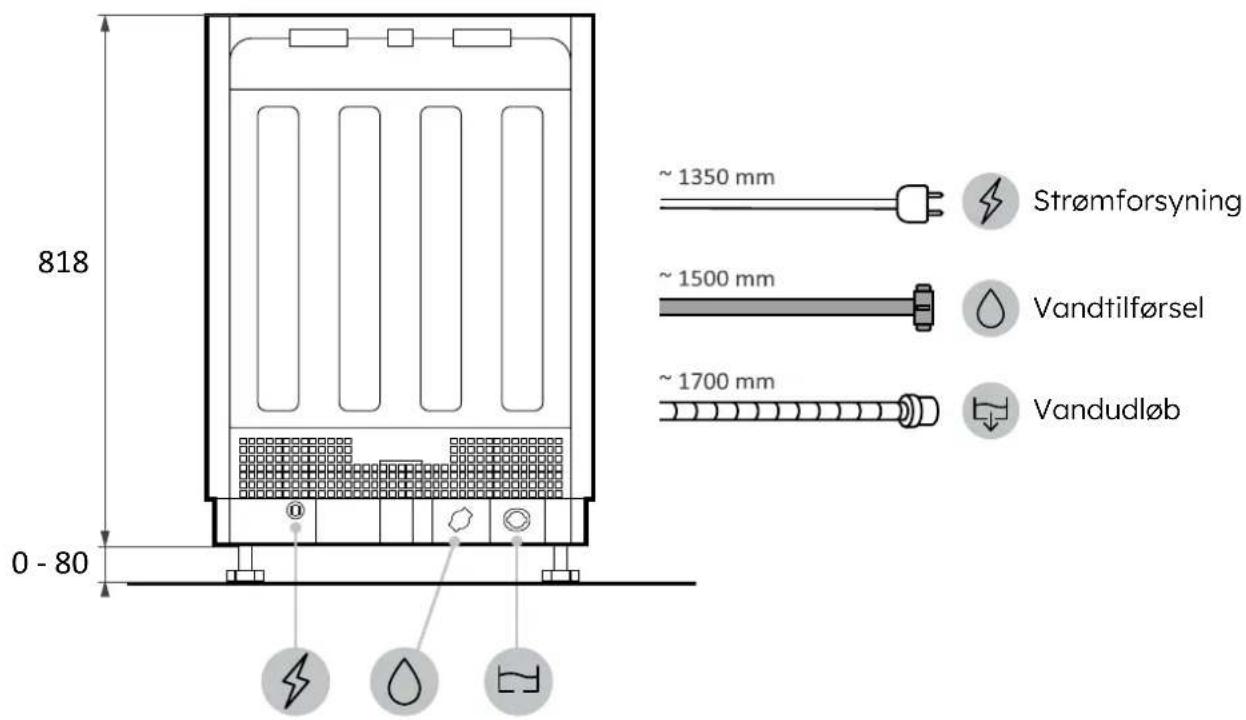

Baksidevisning

Sidevisning

4 Installasjonsvideo trinn for trinn

Denne installasjonsveiledningen er ment for kjøkkenprodusenter som skal integrere produktene. For å sikre sikkerhet og oppnå best mulig resultater, les denne veiledningen nøye, inkludert sikkerhetsinstruksjoner, og oppbevar den for fremtidig referanse. Før du går videre med installasjonen, noter serienummeret, da det kan være nødvendig ved reparasjoner. Sjekk for skader under transport og kontakt en tekniker ved tvil før bruk. Oppbevar alltid alt emballasjemateriale utilgjengelig for barn.

• Merknad: Egenskapene og bildene i dette dokumentet er kun veiledende og kan endres uten forhåndsvarsel.

Innholdsfortegnelse

1 Sikkerhetsvarsler for installasjon s.2-3 2 Hvor skal oppvaskmaskinen installeres s.3 3 Mål på oppvaskmaskinen s.4-5 4 Installasjonsvideo trinn for trinn s.6 5 Verktøy for installasjon s.6 6 Innbyggingsmål s.7

7 Instruksjoner for installasjon av oppvaskmaskin s.8-15

7.1 Installasjon av dampbånd 7.2 Høydejustering 7.3 Justering av bakre fot 7.4 Justering av høyden på de fremre føttene 7.5 Vinkeljustering 7.6 Innsetting i innebygd rom 7.7 Festing av fremre føtter 7.8 Forberedelse av panelet 7.9 Installasjon av panelet 7.10 Festing av maskinen til kjøkkenet

8 Tilkobling til vann- og strømnett s.16-17

8.1 Tilkoblingsdiagram 8.2 Sikkerhetsenheter

9 Levering til brukeren, s. 17 10 Demontering av oppvaskmaskinen, s. 17

Les disse instruksjonene før du begynner å installere produktet. Din sikkerhet er veldig viktig for oss. Les denne informasjonen nøye før du bruker produktet.

• Installasjonen må utføres av en kvalifisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner.
• Dersom det kreves produsentens assistanse for å rette feil forårsaket av feil installasjon, dekkes ikke dette av garantien. Fjern emballasjematerialet før du tar apparatet i bruk.
• Etter at produktet er pakket ut, må du kontrollere at det ikke er skadet. Kontakt kundeservice ved problemer før installasjon, og koble det ikke til strømnettet.
• Et skadet produkt kan forårsake kortslutning, elektrisk støt, brannfare og andre farer.
• Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og fjern og oppbevar dem om nødvendig.
• Feil installasjon kan føre til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader.
• Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold til disse instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatøren.
• Under installasjonen må apparatet ikke kobles til strømnettet.
• Det anbefales å bruke vernehansker under installasjonen for å unngå kuttskader.
• Ved feil installasjon, manipulering av apparatet eller ukorrekt tilkobling, blir produktgarantien ugyldig.
• Sørg for at produktets strømledning ikke er tilgjengelig etter installasjon.
• Etter montering må ikke strømkabelen komme i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en skuff), og den må ikke utsettes for mekanisk belastning.
• Når produktet leveres til sluttbrukeren, må teknikeren sikre at det er riktig installert.
• Ikke koble produktet til strømnettet før frontpanelet er fullstendig installert. Ellers kan det oppstå elektrisk fare. Vær forsiktig under transport, produktet er tungt.
• Før du starter installasjonen, kontroller alle målene på det innebygde rommet ved å sammenligne dem med instruksjonene i denne håndboken. Merk at det er mulig å justere øren slik at den flukter med ørene på andre møbler, selv om den er høyere enn kontrollpanelet.
• Sørg for at installasjonsområdet er stabilt og solid.
• Påfør beskyttelsesfilmen, som leveres i installasjonssettet, under benkeplaten og på omgivende møbler. Denne filmen beskytter møblene mot fuktighet. Vær forsiktig når du åpner og lukker produktet.
• Feil installasjon kan føre til at produktet velter.
• Produktet må være i vater for å fungere som det skal. Ellers vil døren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.

4 Installasjonsvideo trinn for trinn

Du kan se installasjonsvideoen

Aksonometrisk visning

A

ADVARSEL: Minimum innbyggingshøyde er 818 mm; i dette tilfellet må avstanden mellom døren og gulvet være mellom 10 og 130 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), må avstanden mellom dør og gulv også øke proporsjonalt, opptil maksimalt mellom 90 og 210 mm.

Installasjon av dampbånd 7.1

Påfør stripen under benkeplaten og på sidene av tilstøtende skap.

1.

2.

3.

7.2 Høydejustering

Vipp opp oppvaskmaskinen ved å løfte bakre del ca. 10 cm.

7.3 Justering av bakre fot

Juster høyden på bakre fot fra maskinens front som angitt.

7.4 Justering av høyden på de fremre føttene

Virke direkte på de fremre føttene. Løft oppvaskmaskinen litt om nødvendig.

7.5 Vinkeljustering

Juster oppvaskmaskinen i loddrett og vannrett plan.

7.6 Innsetting i innebygd rom

Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mål og toleranser.

Festing av fremre føtter 7.7

Etter å ha kontrollert alle målene, fest de fremre føttene permanent slik at de ikke løsner over tid. Dette kan også gjøres etter at kjøkkenpanelet er montert.

7.8 Forberedelse av panelet

1.

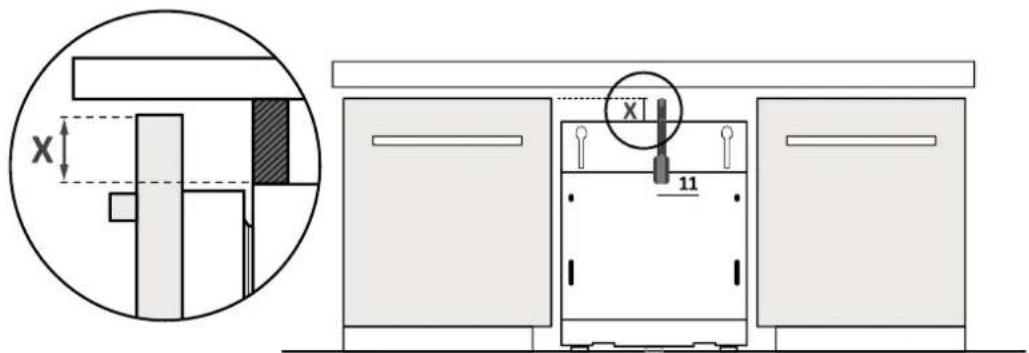

Mål avstanden mellom øvre kant av tilstøtende dører og oppvaskmaskinen;

2.

Overfør målet til kjøkkenpanelet og finn midten;

3.

7.8 Forberedelse av panelet

4.

Fjern malen og monter tilbehøret.

ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av håndtaket.

7.9 Installasjon av panelet

1.

Sett de øvre pinnene inn i oppvaskmaskinens spor;

2.

Fest panelet til nederste del av oppvaskmaskinen;

3.

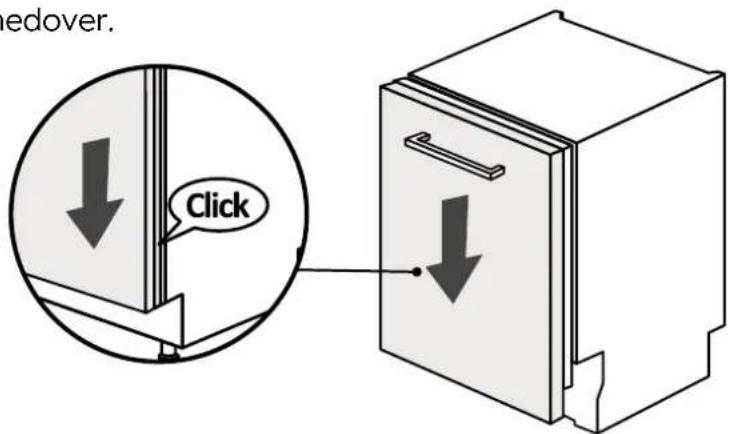

Skyv panelet nedover.

ADVARSEL: Koble oppvaskmaskinen nå til vann- og strømnettet i henhold til instruksjonene i kapittel 8.

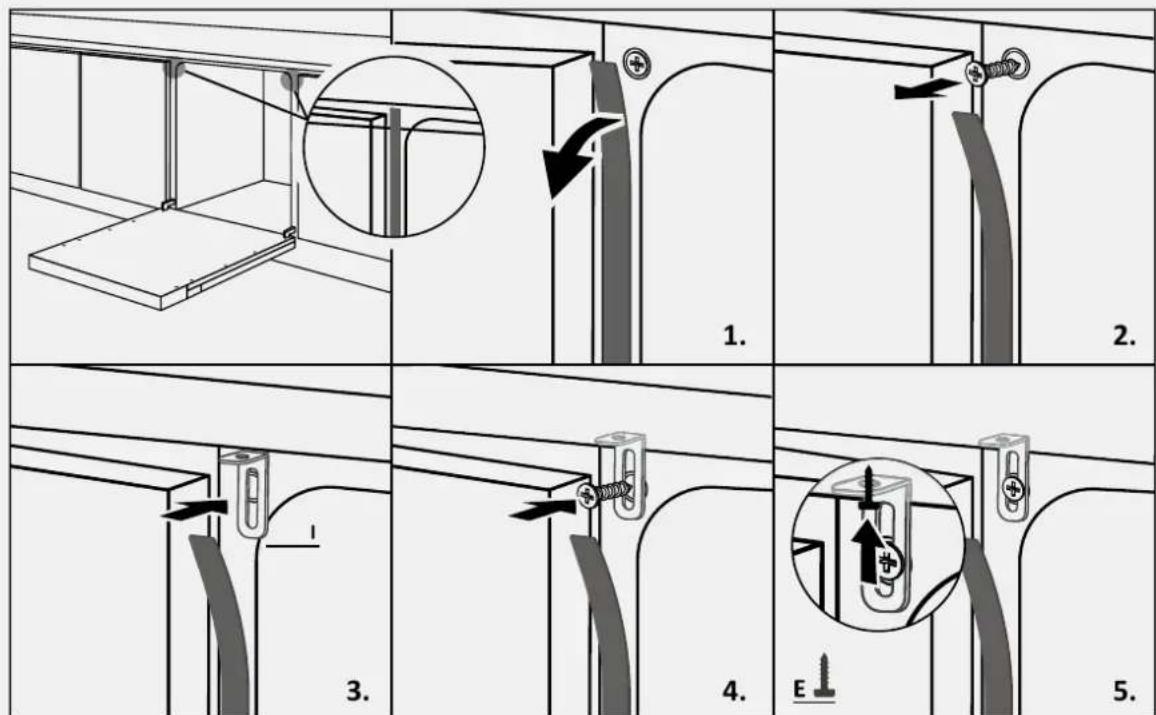

7.10 Festing av maskinen til kjøkkenet

Instruksjoner for å feste oppvaskmaskinen til siden av tilstøtende skap.

ADVARSEL: Hvis du ikke kan feste oppvaskmaskinen sideveis, bruk de medfølgende brakettene og fest den til benkeplaten; vær forsiktig hvis benkeplatematerialet ikke er tre.

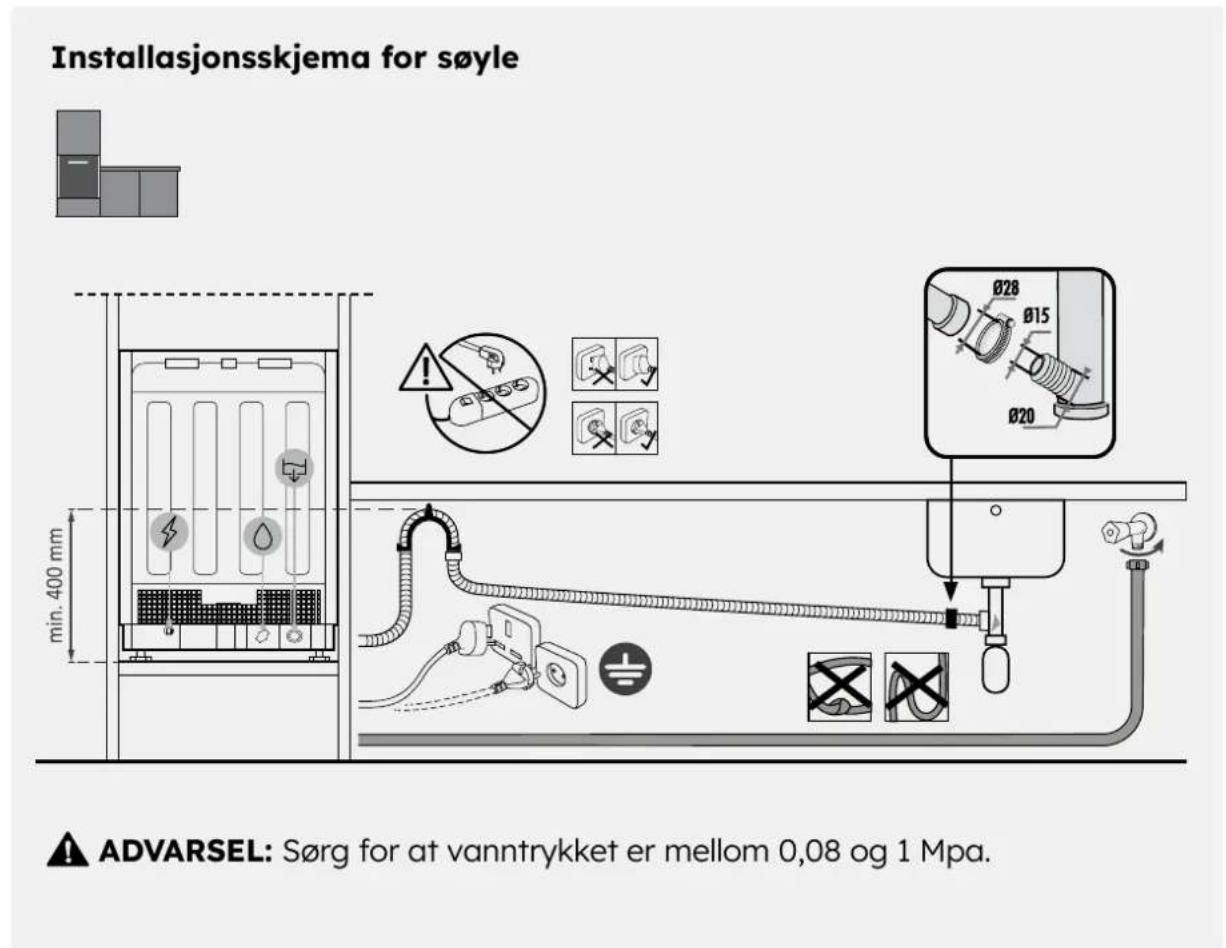

8.1 Tilkoblingsskjema

8.2 Sikkerhetsanordninger

Alle oppvaskmaskiner er utstyrt med en overflomsbeskyttelse som ved feil, når vannstanden overstiger det normale, automatisk stopper vanntilførselen og/eller tømmer overskuddet.

For mer informasjon, se Brukermanualen.

Levering til brukeren

9

Asennuksen Iopussa:

• Informer brukeren om de essensielle funksjonene;
• Informere brukeren om alle relevante aspekter ved sikker bruk og håndtering; Overlevere til brukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring.

Etter installasjonen, fjern beskyttelsesfilmen, tapen og alt annet emballasjemateriale, og ta ut det medfølgende tilbehøret fra oppvaskmaskinens innside.

Merknad: Produktets faktiske utseende avhenger av valgt modell.

Demontering av oppvaskmaskin

10

Koble produktet fra strøm- og vannforsyningen; - Skru ut festeskruene; - Løft produktet litt og trekk det helt ut; - Dette produktet skader ikke møblene, som også kan brukes med et nytt apparat.
