XS 4B0M3SB-84 - Lavastoviglie HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie da incasso
Marca	Haier
Modello	XS 4B0M3SB-84
Altezza regolabile	818 a 898 mm
Larghezza	600 mm (stima)
Profondità	550 mm (stima)
Peso	Circa 45 kg
Alimentazione elettrica	220-240 V, 50 Hz
Pressione dell'acqua richiesta	0,08 a 1 Mpa
Programmi di lavaggio	Programmi multipli (eco, intensivo, ecc.)
Capacità	12 coperti standard
Livello sonoro	Circa 44 dB (stima)
Sicurezza	Dispositivo anti-allagamento
Installazione	Da incasso con pannello cucina (peso max 9 kg)
Accessori forniti	Fascia antivapore, supporti, viti, dima di foratura
Dimensioni minime di incasso	Altezza 818 mm, larghezza 600 mm, profondità 550 mm
Consegna all'utente	Informazioni sulle funzioni e sicurezza fornite

Domande frequenti - XS 4B0M3SB-84 HAIER

Come installare la fascia antivapore?

Applicare la fascia sotto il piano di lavoro e sui lati dei mobili adiacenti, come indicato nella sezione 7.1 del manuale.

Qual è l'altezza minima di incasso?

L'altezza minima dell'incasso è di 818 mm. La distanza tra la porta e il pavimento deve essere compresa tra 10 e 130 mm.

Come regolare l'altezza dei piedi?

Inclinare la lavastoviglie sollevando la parte posteriore di circa 10 cm, quindi regolare il piede posteriore dall'anteriore. Regolare successivamente i piedi anteriori direttamente.

Posso installare la lavastoviglie sotto un piano cottura?

No, non installarla sotto un piano cottura né vicino a fonti di calore, conformemente alle istruzioni di sicurezza.

Come collegare l'alimentazione idrica ed elettrica?

Seguire lo schema di collegamento della sezione 8.1. Assicurarsi che la pressione dell'acqua sia compresa tra 0,08 e 1 Mpa. Il cavo di alimentazione non deve essere accessibile dopo l'incasso.

Cosa fare se la porta non si chiude correttamente?

Verificare che la lavastoviglie sia in bolla. Una regolazione errata dell'inclinazione può impedire la corretta chiusura della porta.

Che tipo di pannello cucina posso utilizzare?

Il pannello deve pesare massimo 9 kg. Seguire le istruzioni di preparazione e installazione nel manuale.

Come smontare la lavastoviglie in caso di necessità?

Scollegare l'apparecchio dalle reti elettrica e idraulica, svitare le viti di fissaggio, sollevare leggermente e rimuoverla.

Dove installare idealmente la lavastoviglie?

In un ambiente chiuso, asciutto, ben ventilato, vicino a una presa elettrica. Non installarla su tappeti o all'esterno.

Cosa fare in caso di traboccamento d'acqua?

La lavastoviglie è dotata di un dispositivo di sicurezza anti-allagamento che arresta automaticamente l'alimentazione idrica e/o drena l'eccesso.

MANUALE UTENTE XS 4B0M3SB-84 HAIER

Questo manuale di installation è pensato per i produttori delle cucine che accoglieranno questi prodotti. Per garantire la sicurezza e otteneri gli migliorari risultati, leggere attendamente questo manuale, comprese le istruzioni di sicurezza, e conservarlo per riferimenti futuri. Prima di procedere con l'installazione, prenderenota del numero di seri, in quanto potrebbe essere necessario in caso di riparazioni. Verificare eventuali danni durante il trasporto e consultrare un technician in caso di dubbi prima dell'utilizzo. Tenere sempre tutto il materiale da imballaggio a distance di sicurezza dai bambini.

i NOTA: Le caratteristiche, le immagini contenate nel manuale e gli accessori del prodotto possono variare a seconda del modello acquistato.

#

1 Avvisi di sicurezza per l'installazione p.2-3
2 Dove installare la lavastoviglie p.3
3 Dimensioni lavastoviglie p.4-5
4 Video di installmente step by step p.6
5 Strumenti per l'installazione p.6
6 Dimensioni di incasso p.7
7 Indicazioni relative all'installazione della lavastoviglie p.8 - 15

7.1 Installazione della fascia anti vapore
7.2 Regolazione dell'altezza
7.3 Regolazione del piedino posteriore
7.4 Regolazione dei piedini frontali
7.5 Regolazione dell'inclinazione
7.6 Inserimento nel vano incasso
7.7 Fissaggio dei piedini frontali
7.8 Preparazione del pannello
7.9 Installazione del pannello
7.10 Fissaggio della macchina alla cucina

8 Collegamento alla rete idrica ed elettrica p.16-17

8.1 Schema di collegamento
8.2 Dispositivi di sicurezza

9 Consegna all'utente p.17
10 Smontaggio della lavastoviglie p.17

Osservare le presentiindicazioni prima di iniziare l'installazione del prodotto. La vostra sicurezza è molto importante per moi. Leggere attendamente queste informazioni prima di utilizzare il prodotto.

• L'installazione deve essere effettuata da un technique qualificato che deve conoscere e rispetto are leggi vigenti nel paese di installmente e le istruzioni del fabbricante;
• Se è richiesta l'assistenza del produttore per eliminare guasti derivanti da un'errata installmente, tale assistenza non è coperta alla garanzia;
• Rimuovere il materiale di imballaggio prima diMETTERE in funzione l'elettrodomestico;
• Dopo aver disimballato il prodotto verificare che non sia danneggiato e, in caso di problemi, contattare il centro assistenza, prima di procedere con l'installazione e non collegarlo alla rete elettrica;
• Un prodotto danneggiato può essere la causa di un corto circuito, una scossa elettrica, un principio d'incendio e altri pericoli;
• Verificare se nell'imballo ci sono accessori o materiali di corredo (buste con viti, documenti, opuscoli etc.) e, nel caso, rimuoverli e conservarli;
• Un'errata installatione cui o causare anni o lesions a persone, animali o cose. Il produttore non cui o essere ritenuto responsabile per tali anni o lesions;
• L'utilizzo sicuro viene garantito solo se l'installazione è stata effettuata in modo corretto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio scorretto la responsabilità ricade su chi ha installato il prodotto;
• Durante l'installazione, l'elettrodomestico non deve essere collegato alla rete elettrica;
• Si consiglia di indossare quanti protettivi durante l'installazione per evitare les sioni da taglio;
• In caso di installmente errata, manomissione dell'apparecchio e collegamento non conforme, decade la validità della garanzia del prodotto;
• Accertarsi che a incasso ultimato il cavo di alimentazione elettrica del prodotto non sia accessibile;
• Dopo il montaggio, il cavo di alimentazione non deve entrare in contatto con parti mobili dei componenti della cucina (ad esempio un cassetto) e non deve essere esposto a sollecitazioni meccaniche;
• Nel consignare il prodotto all'utente finale, il technique deve assicurarsi che sia stato installato correttamente;
• Non collegare il prodotto alla rete elettrica finché non sia stato completamente installato il pannello frontale. In caso contrario potrebbe sussistere un pericolò elettrico;

• Fare attenzione durante gli spostamenti, il prodotto è pesante;

• Prima di partire con l'installazione, verificare tutte le misure del vano incasso confrontandole con le istruzioni contenate in questo manuale. Si noti che è possibile allineare la porta agli sportelli degli altri mobili,anche se dovesse superare il control panel in altezza;

• Assicurarsi che l'area in cui il prodotto deve essere installato sua solida;
• Attaccare la pellicola protettiva, inclua nel kit d'installazione, fatto al piano di lavoro e sui mobili adiacenti. La pellicola protettiva serve a proteggere i mobili dall'umidità;
• Prestare attenzione durante l'apertura e la chiusura del prodotto;
• Uninstallazione non corretta può causare il ribaltamento del prodotto;
• The product must be level to function correctly, otherwise the door will not close properly, leading to the escape of hot steam.

Dove installare la lavastoviglie

2

• Installare e utilizzare quello prodotto in un ambiente chiuso, coperto, asciutto e ben ventilato;
  Non installare il prodotto in ambienti aperti ed esposti agli agenti atmosferici;
  Montare il prodotto in prossimità di una presa elettrica;
• Utilizzare il prodotto solo se inserito in un vano incasso, altrimenti si rischiano leSIONi e scottature;
• Non installare la lavastoviglie sotto un piano cottura;
• Non installare il prodotto in prossimità di fonti di calore (radiatori, stufe etc.);
  Non collocare il prodotto su tappeti o superfici simili;
• Posizione are il prodotto su una superficie pulita, pian e solida.

Dimensioni in mm

Vista assonometrica frontale del prodotto

Vista assonometrica frontale con anta cucina

ATTENZIONE: se il pannello della cucina è più pesante di 9kg, contattare il centro assistenza.

Dimensioni in mm

Vista posteriore

Vista laterale

4 Video di installmente step by step

il video d'installazione del prodotto

scansionando il Qr Code:

oppurelickandoal seguente

5 Strumenti per l'installazione

Strumenti necessari

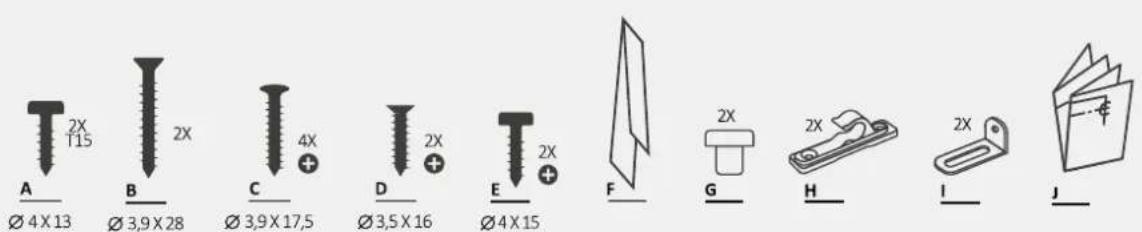

Strumenti forniti con il prodotto

4X13

03.9X28

039X175

03,5X16

4X15

H

1

1

Dimensioni in mm

Vista assonometrica

A

ATTENZIONE: La misura minima del vano incasso e 818 mm; in quello caso la distance tra ante e pavimento deve essere compresa tra 10 e 130 mm; Se la lavastoviglieiene sollevata (max. 898 mm),anche la distance ante-pavimento deve aumento proportionalmente, fino ad un massimo compreso tra 90 e 210 mm.

7 Indicazioni relative all'installazione della lavastoviglie

Installazione della fascia anti vapore 7.1

Applicare la fascia sotto il topo e ai bianchi dei mobili accanto;

1.

2.

3.

7.2 Regolazione dell'altezza

Inclinare la lavastoviglie sollevando la parte posteriore di circa 10cm.

7.3 Regolazione del piedino posteriore

Regolare l'altezza del piedino posteriori agenda dal fronte della macchina come indicato.

7.4 Regolazione dei piedini frontali

Agire direttamente sui piedini frontali. Se necessario, sollevare leggermente la lavastoviglie.

7.5 Regolazione dell'inclinazione

Mettere la lavastoviglie in bolla rispetto al piano verticale e orizzontale.

7.6 Insertimento nel vano incasso

Inserire la lavastoviglie nel vano incasso e verificare misure e tolleranzi.

Fissaggio dei piedini frontali7.7

Dopo aver controllato tutte le misure, fissare definitivement i piedini anteriors affiché non si svitino nel tempo. É possible effettuare esta operazioneanche dopo aver applicato il pannello della cucina.

7 Indicazioni relative all'installazione della lavastoviglie

7.8 Preparazione del pannello

1.

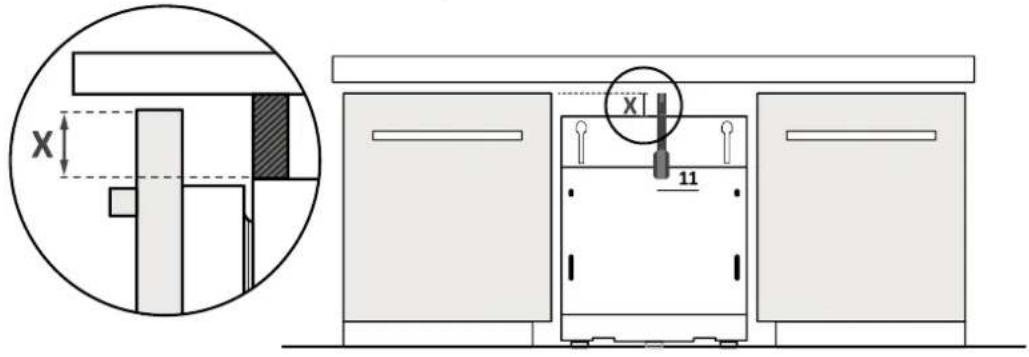

Misurare la distanza tra il bordo superiore delle ante adiacenti e la lavastoviglie;

2.

Riportare la misura sul pannello della cucina e individuire il centro;

3.

Applicare la dima e seguire le istruzioni riportate;

7.8 Preparazione del pannello

4.

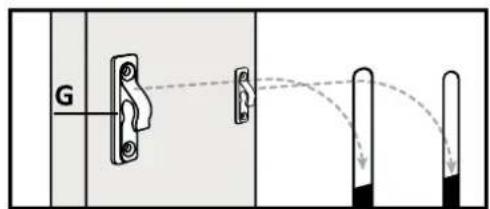

Rimuovere la dima e appliccare gli accessori.

ATTENZIONE: Evitare che la testa delle viti sporga sulla superfice posteriore del pannello, in caso di installment della maniglia.

7 Indicazioni relative all'installazione della lavastoviglie

7.9 Installazione del pannello

1.

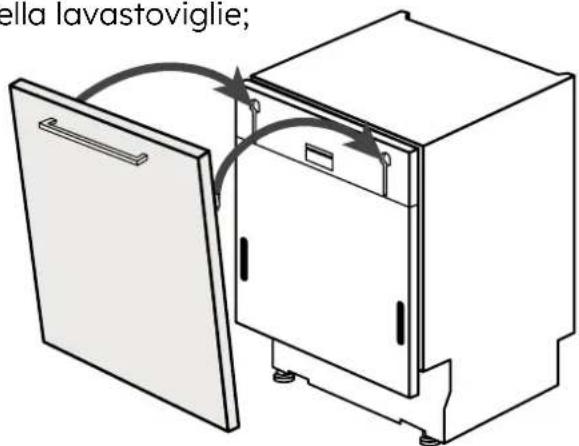

Inserire i perni superiori nelle asole della lavastoviglie;

2.

Ancorare il pannello tramite i ganci inferiori;

3.

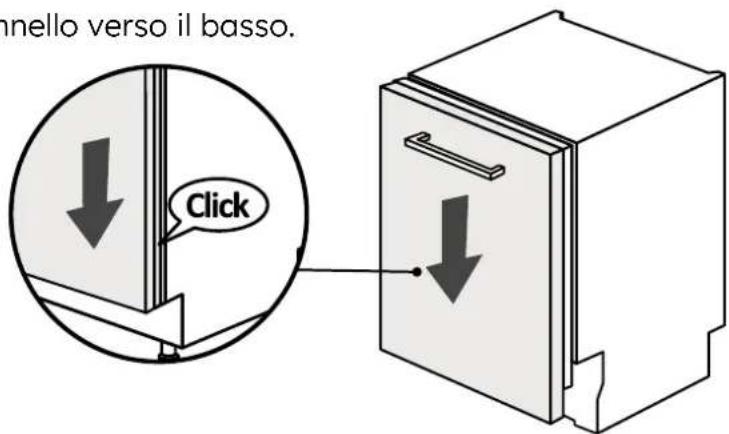

Spingere il pannello verso il basso.

ATTENZIONE: Collegare in quello momento la lavastoviglie alla rete idrica ed elettrica, osservando leindicazioni riportate al capitolo 8.

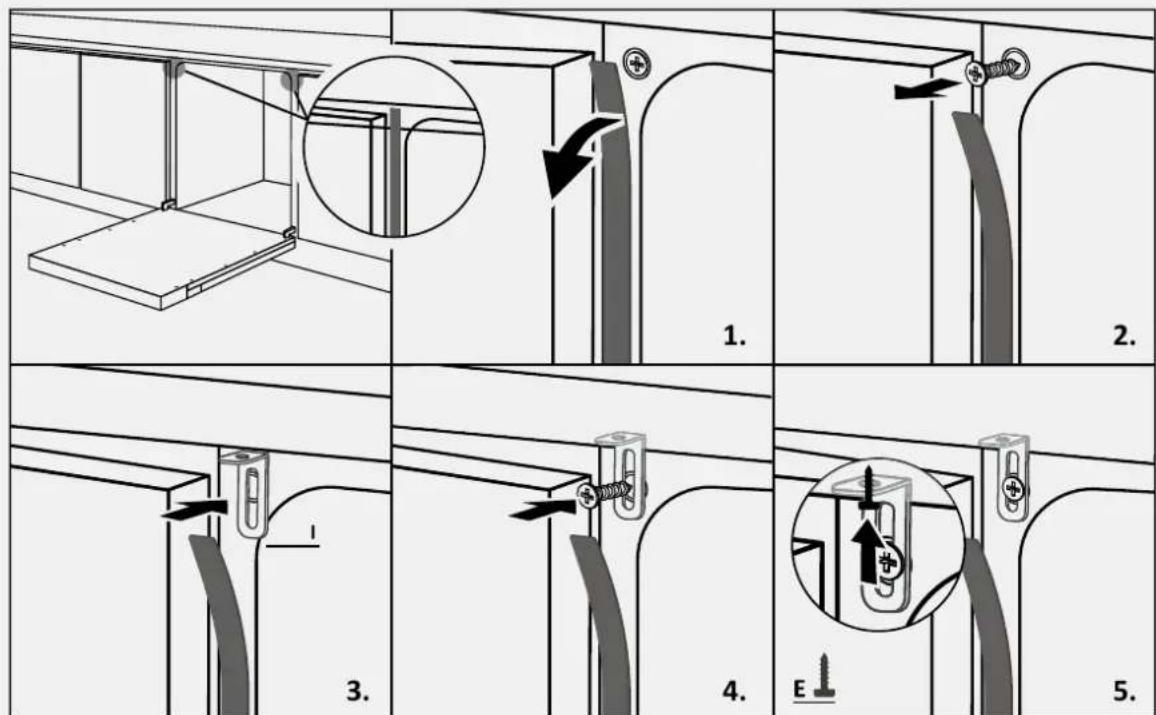

7.10 Fissaggio della macchina alla cucina

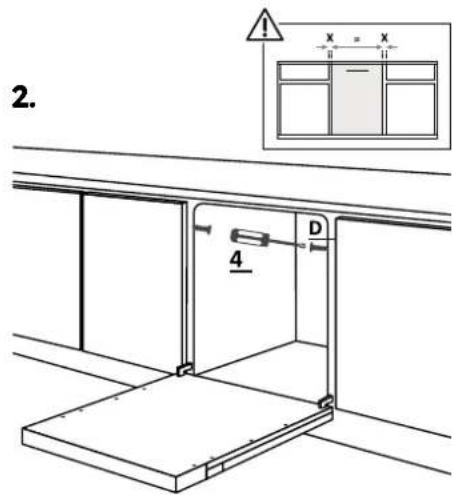

Indicazioni per fissare la lavastoviglie lateralmente ai mobili adiacenti;

ATTENZIONE: Qualora non fosse possibile fissare la lavasoviglie lateralmente,utilizzare le squadrette in dotazione e fissarla al piano di lavoro; prestare attenzione se quest'ultimo non è in legno.

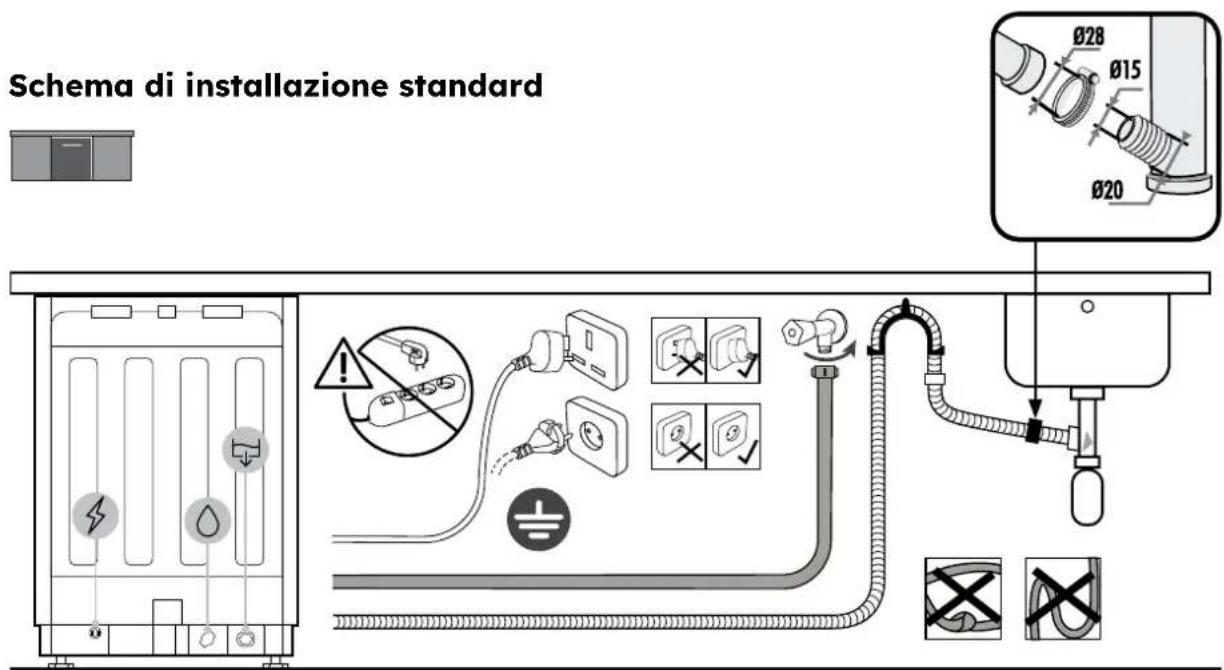

8.1 Schema di connessione

Schema di installmente in colonna

ATTENZIONE: Verificare che la pressione dell'acqua abbia un valore compreso tra 0,08 MPa e 1 MPa;

8.2 Dispositivi di sicurezza

Tutte le lavastoviglie sono dotate di un dispositorio di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantita inccesso.

Per ulteriori approffondimenti fare riferimento allo User Manual.

Consegna all'utente

9

A conclusione dell'installazione:

• Informare l'utente circa le funzioni essenziali;
• Informare l'utente su tutti gli aspetti rilevanti per la sicurezza dell'uso e della manipolazione;
• Consegnare all'utente gli accessori e le istruzioni per l'uso e il montaggio da conservare con cura.

Al terme dell'installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio ed estrarre gli accessori in dotazione dall'interno della lavastoviglie.

NOTA: L'aspetto effettivo del prodotto dipende dal modello scelto.

Smontaggio della lavastoviglie

10

• Scollegare il prodotto dalla rete elettrica e idrica;
• Svitate le viti di fissaggio;
• Sollevare leggermente il prodotto ed estrarlo completeness;
• Questo prodotto non rovina il mobile, il quale potrà essere utilizzato anche con un nuovo elettrodomestico.
