Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Haier
Model	XS 4B0M3SB-84
Nastavljiva višina	818 do 898 mm
Širina	600 mm (ocena)
Globina	550 mm (ocena)
Teža	Približno 45 kg
Električna napetost	220-240 V, 50 Hz
Zahtevan tlak vode	0,08 do 1 MPa
Programi pomivanja	Več programov (eko, intenzivno itd.)
Kapaciteta	12 standardnih pogrinjkov
Raven hrupa	Približno 44 dB (ocena)
Varnost	Naprava proti prelivanju
Namestitev	Vgradna s kuhinjsko ploščo (največja teža 9 kg)
Priložena dodatna oprema	Parna pregrada, nosilci, vijaki, predloga za vrtanje
Minimalne dimenzije vgradnje	Višina 818 mm, širina 600 mm, globina 550 mm
Posredovanje uporabniku	Podane informacije o funkcijah in varnosti

Pogosto zastavljena vprašanja - XS 4B0M3SB-84 HAIER

Kako namestiti parno pregrado?

Pregrado namestite pod delovno površino in na stranice sosednjega pohištva, kot je navedeno v poglavju 7.1 priročnika.

Kakšna je najmanjša višina vgradnje?

Najmanjša višina vgradnje je 818 mm. Razdalja med vrati in tlemi mora biti med 10 in 130 mm.

Kako prilagoditi višino nog?

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm, nato nastavite zadnjo nogo s sprednje strani. Nato neposredno prilagodite sprednji nogi.

Ali lahko pomivalni stroj namestim pod kuhalno ploščo?

Ne, ne nameščajte ga pod kuhalno ploščo niti v bližino virov toplote, v skladu z varnostnimi navodili.

Kako priključiti dovod vode in elektriko?

Sledite shemi priključitve v poglavju 8.1. Prepričajte se, da je tlak vode med 0,08 in 1 MPa. Po vgradnji napajalni kabel ne sme biti dostopen.

Kaj storiti, če se vrata ne zapirajo pravilno?

Preverite, ali je pomivalni stroj poravnan. Nepravilna nastavitev naklona lahko prepreči pravilno zapiranje vrat.

Kakšno kuhinjsko ploščo lahko uporabim?

Plošča mora tehtati največ 9 kg. Upoštevajte navodila za pripravo in namestitev v priročniku.

Kako po potrebi razstaviti pomivalni stroj?

Odklopite napravo iz električnega in vodovodnega omrežja, odvijte pritrdilne vijake, rahlo dvignite in jo odstranite.

Kje je idealno namestiti pomivalni stroj?

V zaprtem, suhem, dobro prezračenem okolju, blizu električne vtičnice. Ne nameščajte ga na preproge ali zunaj.

Kaj storiti v primeru prelivanja vode?

Pomivalni stroj je opremljen z varnostno napravo proti prelivanju, ki samodejno ustavi dovod vode in/ali odvaja presežek.

NAVODILA ZA UPORABO XS 4B0M3SB-84 HAIER

8.1 Shema povezave

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki vgrajujejo izdelke. Za zagotovitev varnosti in doseganje najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna opozorila za namestitev p.2-3 2 Kje namestiti pomivalni stroj 3 Dimenzije pomivalnega stroja p.4-5 4 Video z navodili za namestitev korak za korakom p.6 5 Orodja za namestitev p.6 6 Dimenzije za vgradnjo p.7 7 Navodila za namestitev pomivalnega stroja p.8 - 15

7.1 Namestitev parnega traku 7.2 Nastavitev višine 7.3 Nastavitev zadnje noge 7.4 Nastavitev višine sprednjih nog 7.5 Nastavitev nagiba 7.6 Vstavitev v vgradni predal 7.7 Pritrditev sprednjih nog 7.8 Priprava plošče 7.9 Namestitev plošče 7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.16-17

8.1 Shema povezave 8.2 Varnostne naprave

9 Dostava uporabniku p.17 10 Razstavljanje pomivalnega stroja p.17

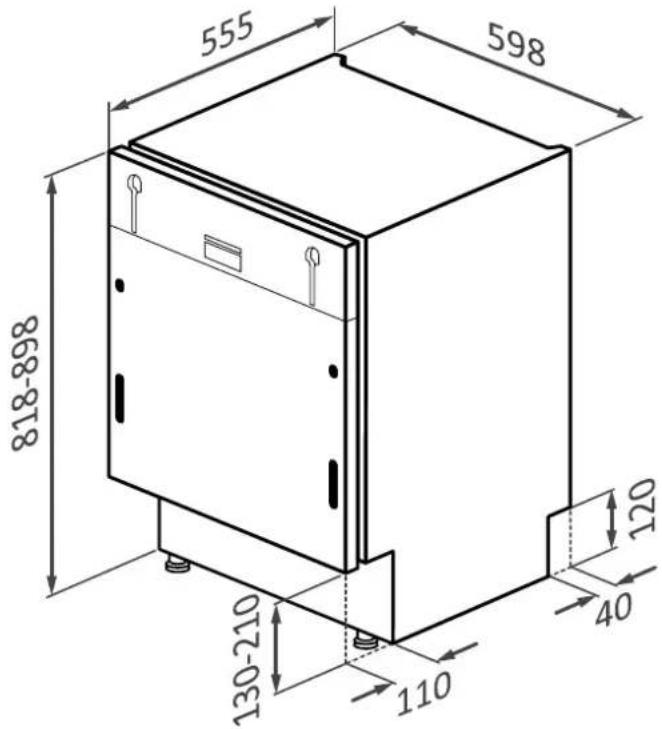

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

POZOR: če je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode.

ali s klikom na naslednji

5 Orodja za namestitev

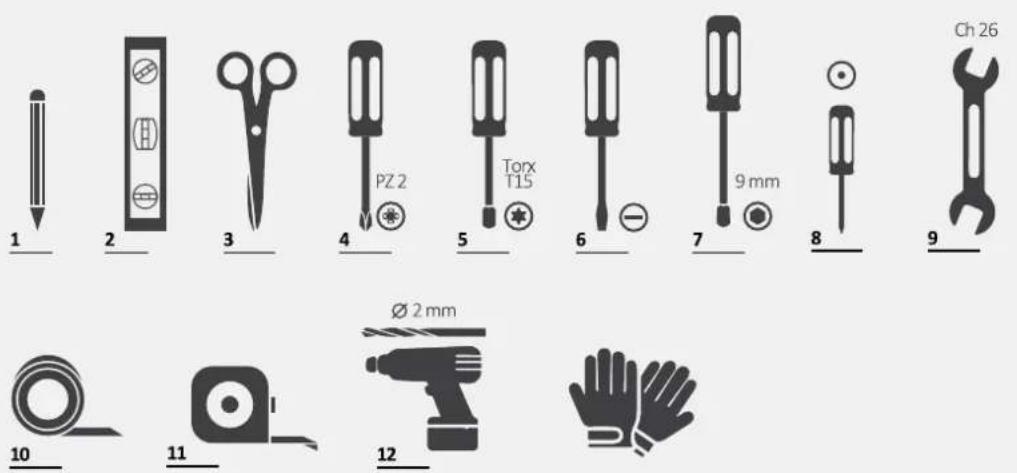

Potrebna orodja

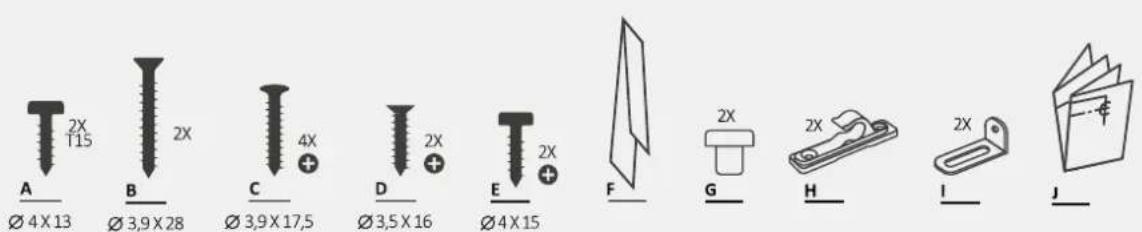

Orodja, ki so priložena izdelku

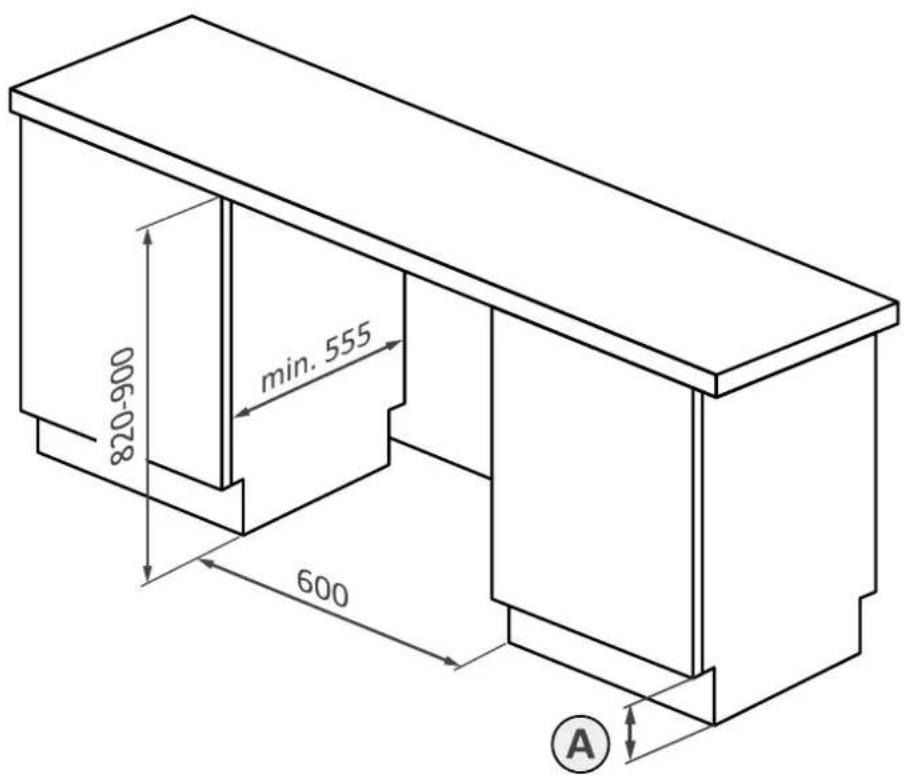

Dimenzije v mm Aksonometrični pogled

A

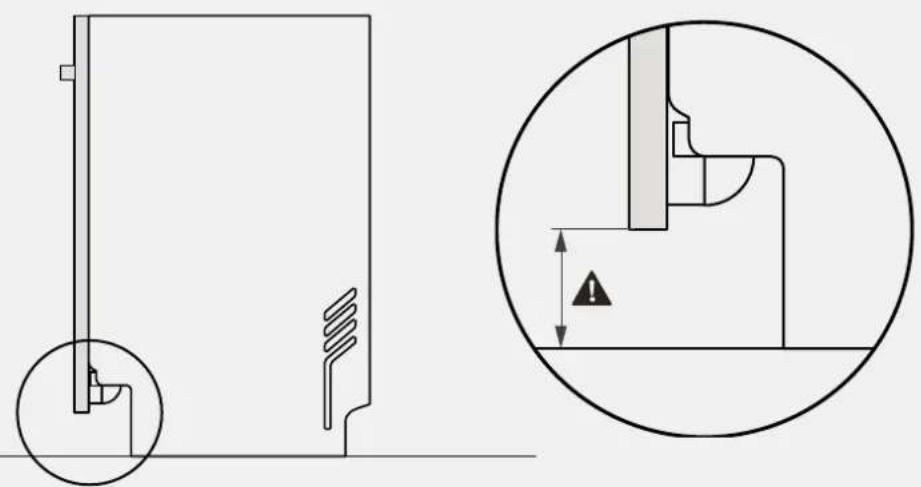

A POZOR: Minimalna višina niše je 818 mm; v tem primeru mora biti razdalja med vrati in tlemi med 10 in 130 mm. Če je pomivalni stroj dvignjen (maks. 898 mm), se mora razdalja med vrati in tlemi prav tako sorazmerno povečati, do največ 90 do 210 mm.

7 Navodila za namestitev pomivalnega stroja

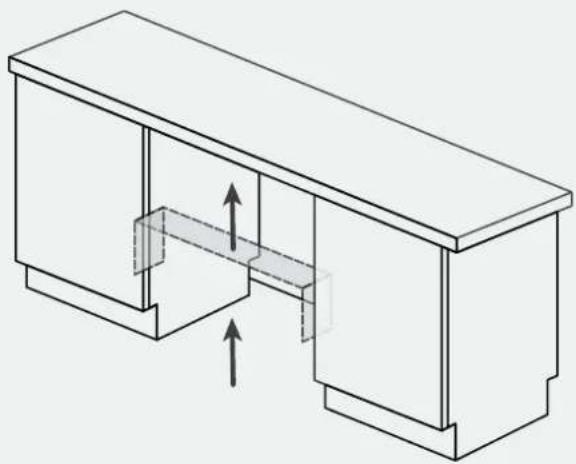

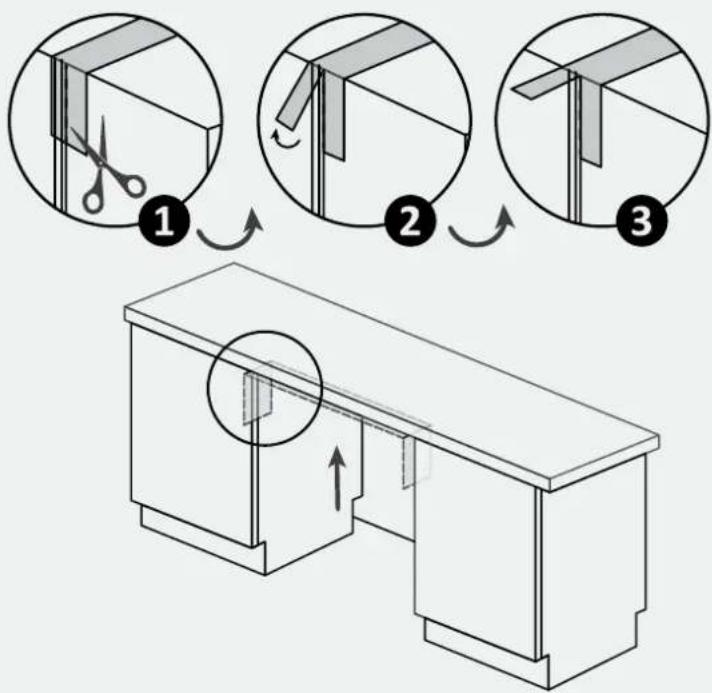

Namestitev parnega traku 7.1

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

3.

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

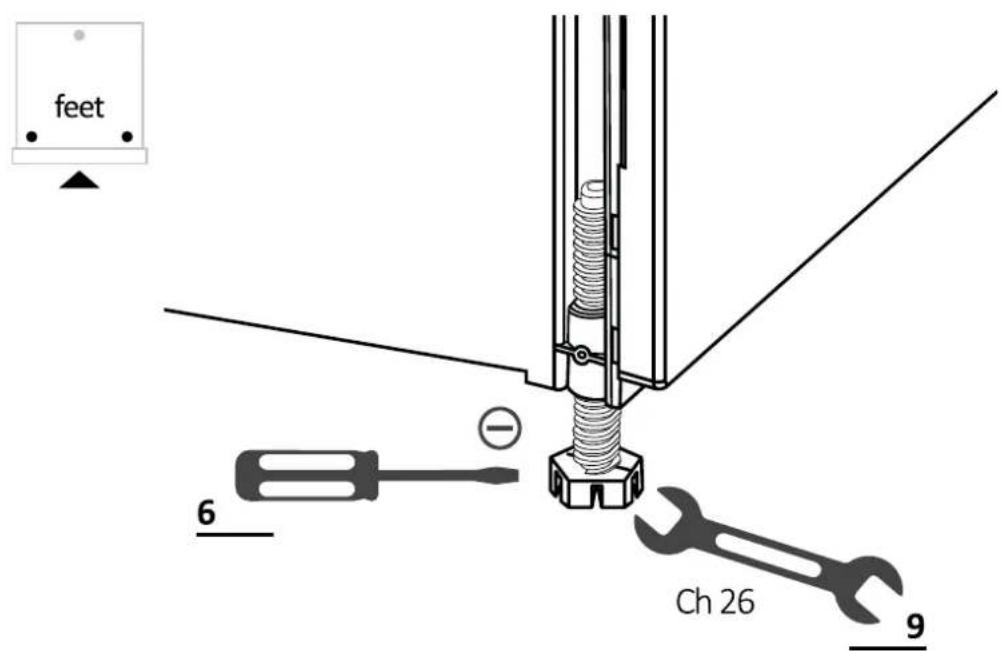

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

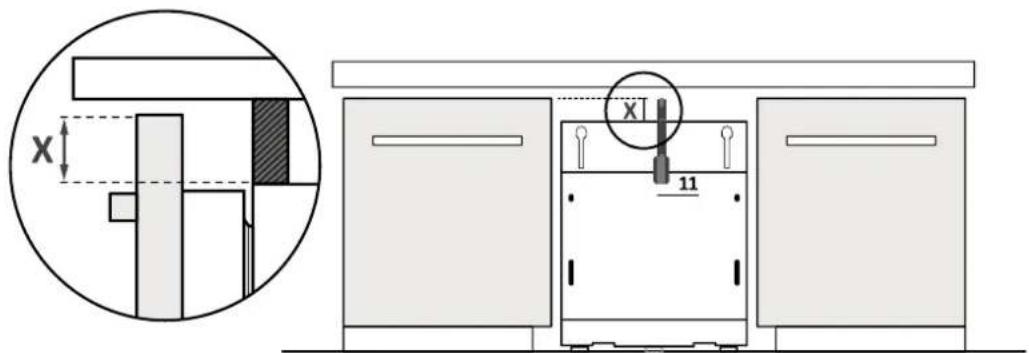

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

2.

Prenesite mero na kuhinjski panel in določite sredino;

3.

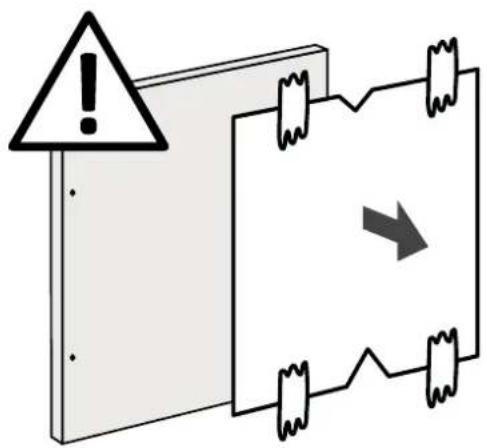

Namestite šablono za vrtanje in sledite priloženim navodilom;

7.8 Priprava plošče

4.

Odstranite šablono in namestite dodatke;

POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

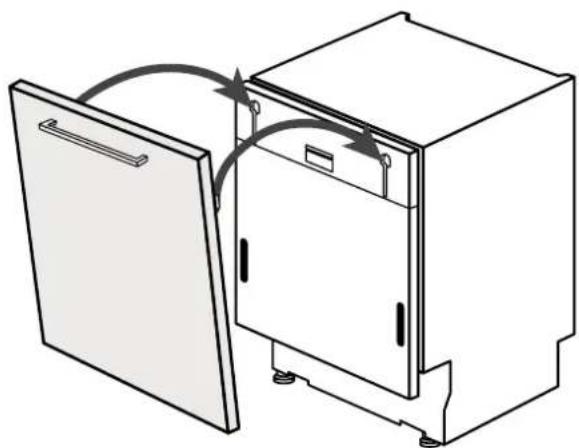

7.9 Namestitev plošče

1.

Vstavite zgornje zatiče v reže pomivalnega stroja;

2.

Pritrdite panel na spodnji del pomivalnega stroja;

3.

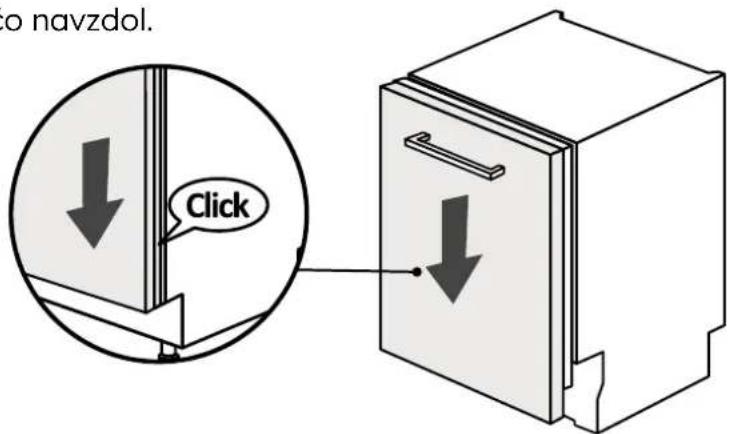

Pritisnite ploščo navzdol.

POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

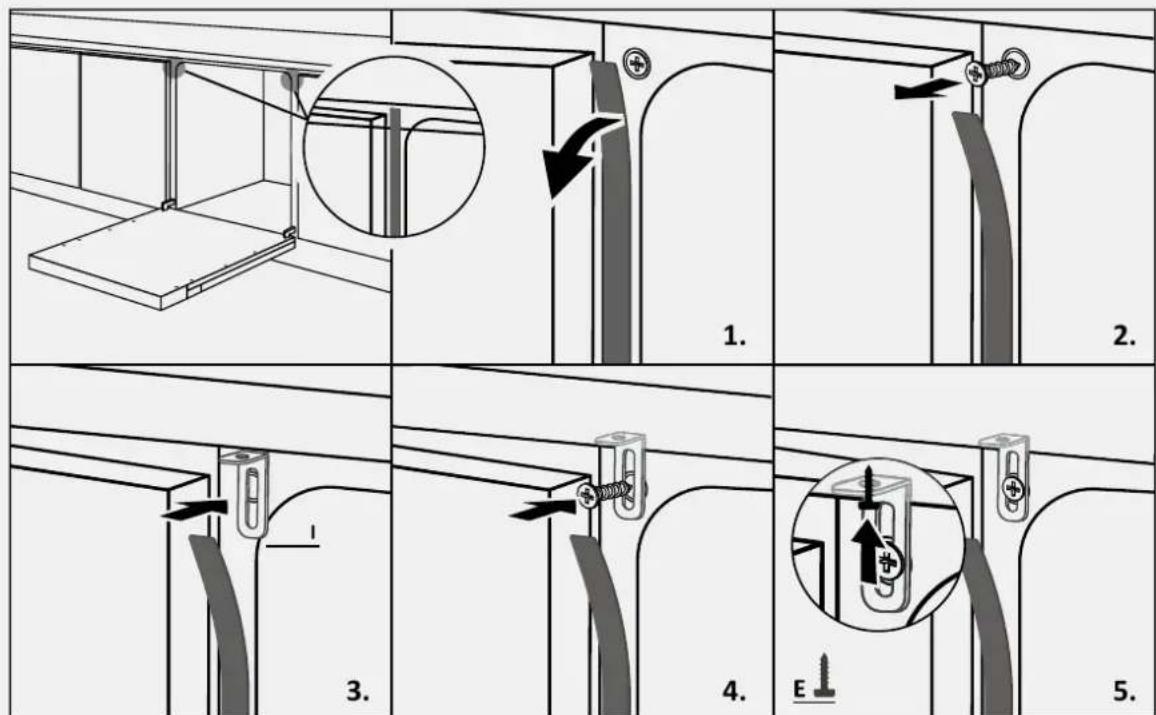

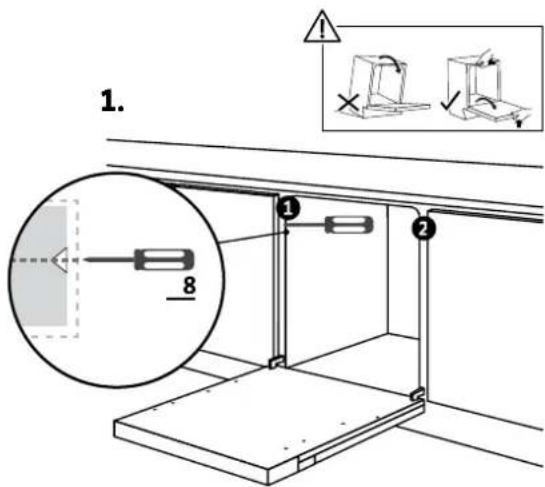

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

OPOZORILO: Če pomivalnega stroja ne morete pritrditi bočno, uporabite priložene nosilce in ga pritrdite na delovno površino; bodite previdni, če material delovne površine ni les.

8 Priključitev na vodovodno in električno omrežje

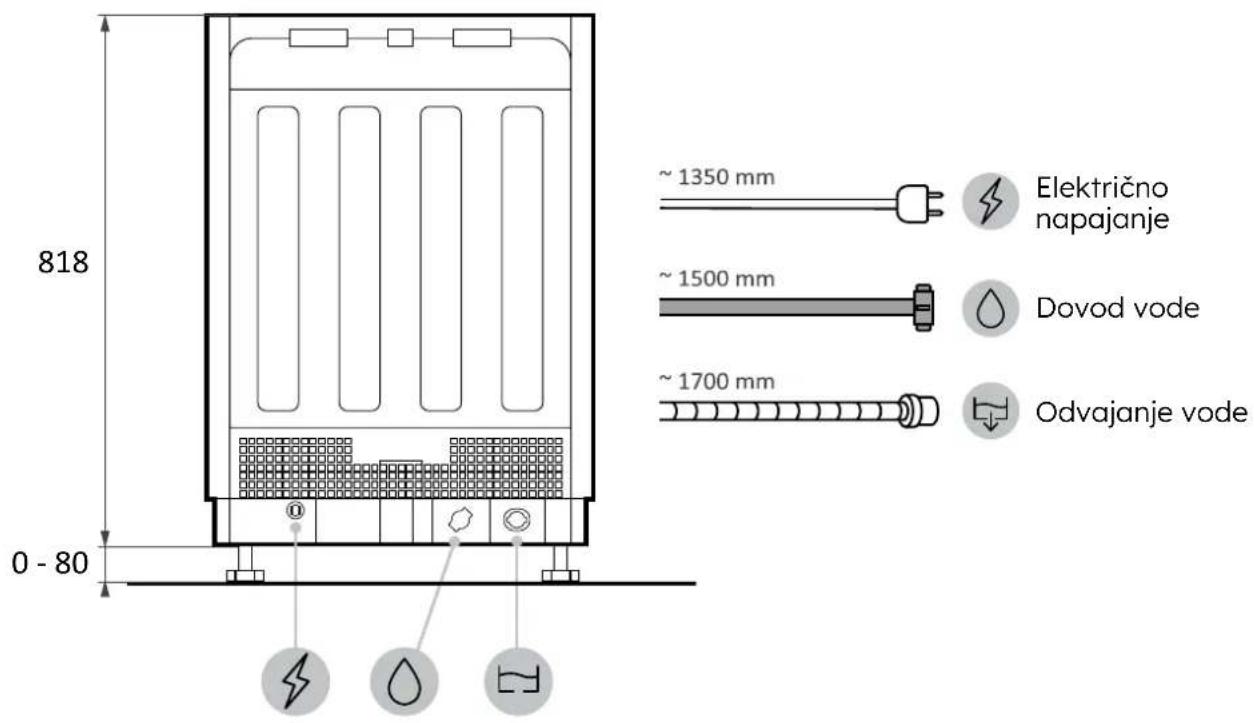

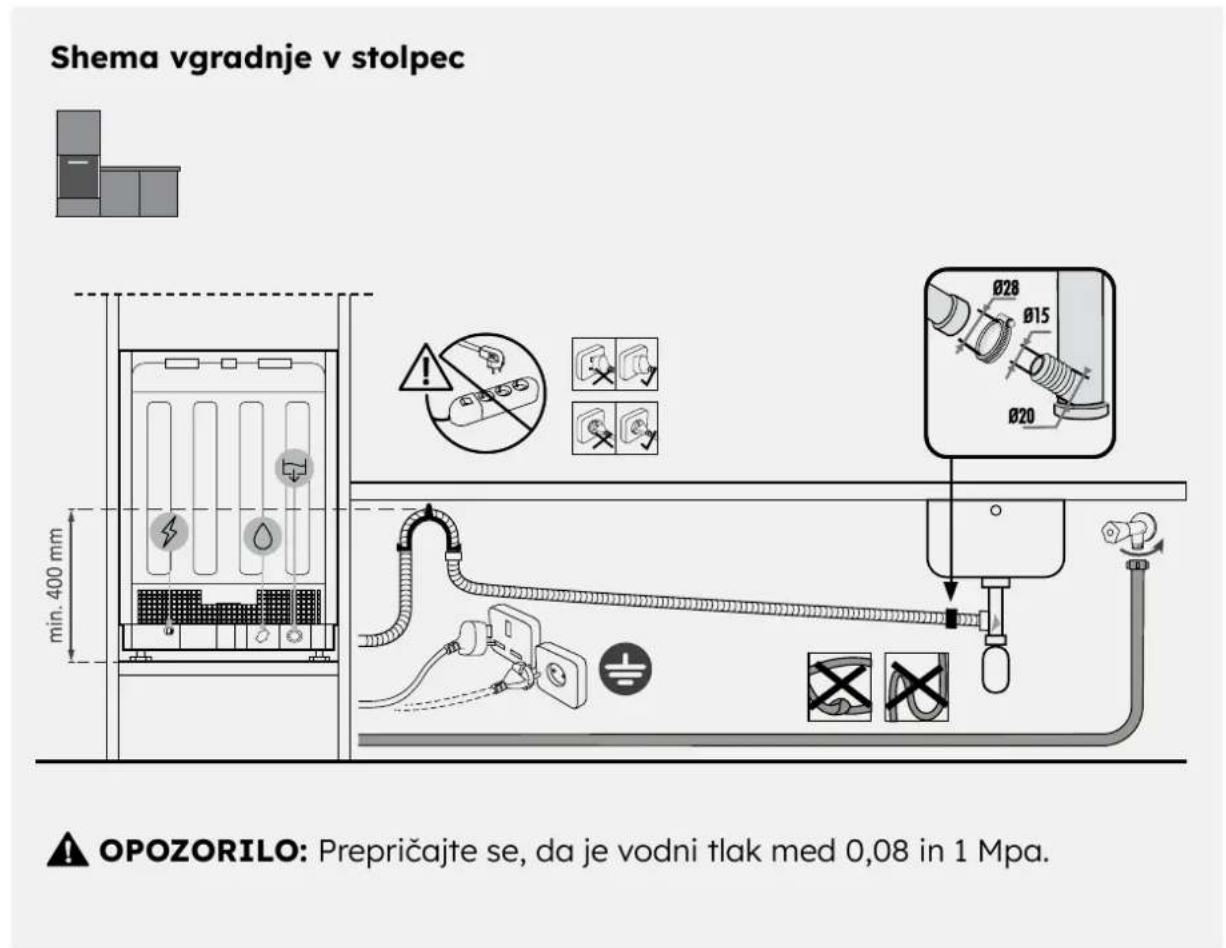

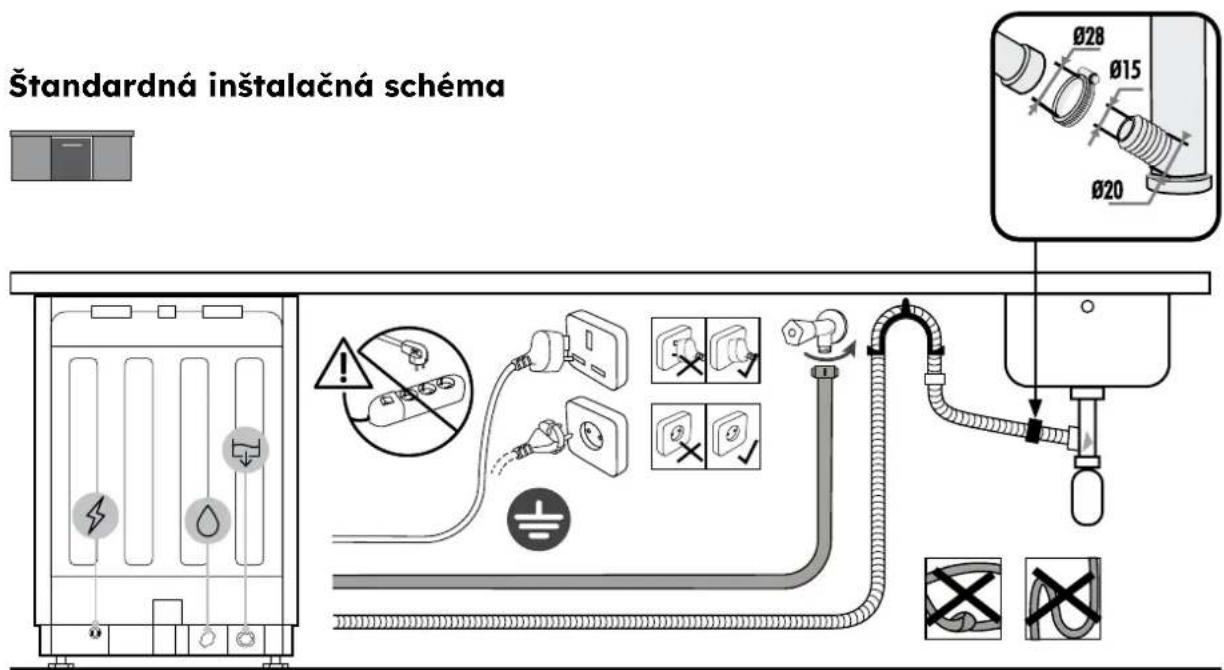

8.1 Shema povezave

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev; Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
