Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Haier
Model	XS 6B4S3FSB-80
Dimenzije (V × Š × G)	818 - 898 mm × 596 mm × 550 mm (približno)
Neto teža	Približno 45 kg
Električno napajanje	220-240 V, 50/60 Hz, 10 A
Tlak vode	0,08 - 1 MPa
Zmogljivost	12 pogrinjkov (standardna ocena)
Programi pranja	Več programov (eko, intenzivni, hitri itd.)
Energijski razred	Ni navedeno (verjetno razred A+ ali višji)
Poraba vode na cikel	Približno 10-12 L
Raven hrupa	Približno 44-48 dB(A)
Zaščita pred prelivanjem	Da, samodejni izklop dovoda vode v primeru prelivanja
Sistem sušenja	S kondenzacijo (standardno)
Material posode	Nerjaveče jeklo (ocena)
Vrsta namestitve	Vgradni pod delovno ploščo
Priložena dodatna oprema	Protiparni trak, montažni komplet, vrtalna šablona
Popravljivost	Indeks popravljivosti ni podan (rezervni deli so na voljo preko servisa)

Pogosto zastavljena vprašanja - XS 6B4S3FSB-80 HAIER

Kakšna je najmanjša višina vgradnje za pomivalni stroj Haier XS 6B4S3FSB-80 ?

Najmanjša višina vgradnje je 818 mm. Za največjo višino 898 mm mora biti razdalja med vrati in tlemi med 90 in 210 mm.

Kako nastaviti višino nog pomivalnega stroja?

Nagnite napravo tako, da dvignete zadnji del za približno 10 cm, nato nastavite zadnjo nogo s sprednje strani. Nato neposredno prilagodite sprednje noge. Prepričajte se, da je naprava poravnana.

Kakšna vrsta vodnega priključka je potrebna?

Pomivalni stroj potrebuje priključek na hladno vodo s tlakom med 0,08 in 1 MPa. Uporabite priloženo dovodno cev in upoštevajte shemo povezave.

Ali lahko pomivalni stroj namestim pod kuhalno ploščo?

Ne, prepovedano je namestiti pomivalni stroj pod kuhalno ploščo. Postavite ga v zaprt, suh in dobro prezračen prostor, blizu električne vtičnice.

Kakšna je največja dovoljena teža kuhinjske plošče?

Kuhinjska plošča ne sme presegati 9 kg. Če je tako, se obrnite na servis Haier.

Kako pritrditi pomivalni stroj na sosednje pohištvo?

Pritrdite pomivalni stroj bočno na sosednje pohištvo. Če to ni mogoče, uporabite priložene nosilce za pritrditev na delovno ploščo, pri čemer preverite, ali je material delovne plošče primeren.

Ali ima pomivalni stroj zaščito pred prelivanjem?

Da, vsi pomivalni stroji Haier so opremljeni z varnostno napravo proti prelivanju, ki samodejno ustavi dovod vode ali odvaja presežek v primeru okvare.

Ali lahko pomivalni stroj uporabljam brez sprednje plošče?

Ne, naprava mora biti popolnoma vgrajena z nameščeno sprednjo ploščo, preden jo priključite na električno omrežje. Uporaba brez plošče predstavlja nevarnost električnega udara.

Kaj storiti, če se vrata pomivalnega stroja ne zaprejo pravilno?

Najprej preverite, ali je naprava poravnana. Nepravilna nastavitev nog lahko prepreči pravilno zapiranje vrat in povzroči uhajanje vroče pare. Ustrezno prilagodite noge.

Kako dobiti celotno navodilo za uporabo v francoščini?

Navodilo je na voljo za brezplačen prenos v PDF obliki na spletnih mestih, kot je notice-facile.com. Če želeni jezik ni na voljo, lahko zahtevate prevod preko predvidenega obrazca.

NAVODILA ZA UPORABO XS 6B4S3FSB-80 HAIER

8.1 Shema povezave

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki vgrajujejo izdelke. Za zagotovitev varnosti in doseganje najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna opozorila za namestitev p.2-3 2 Kje namestiti pomivalni stroj 3 Dimenzije pomivalnega stroja p.4-5 4 Video z navodili za namestitev korak za korakom p.6 5 Orodja za namestitev p.6 6 Dimenzije za vgradnjo p.7 7 Navodila za namestitev pomivalnega stroja p.8 - 15

7.1 Namestitev parnega traku 7.2 Nastavitev višine 7.3 Nastavitev zadnje noge 7.4 Nastavitev višine sprednjih nog 7.5 Nastavitev nagiba 7.6 Vstavitev v vgradni predal 7.7 Pritrditev sprednjih nog 7.8 Priprava plošče 7.9 Namestitev plošče 7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.16-17

8.1 Shema povezave 8.2 Varnostne naprave

9 Dostava uporabniku p.17 10 Razstavljanje pomivalnega stroja p.17

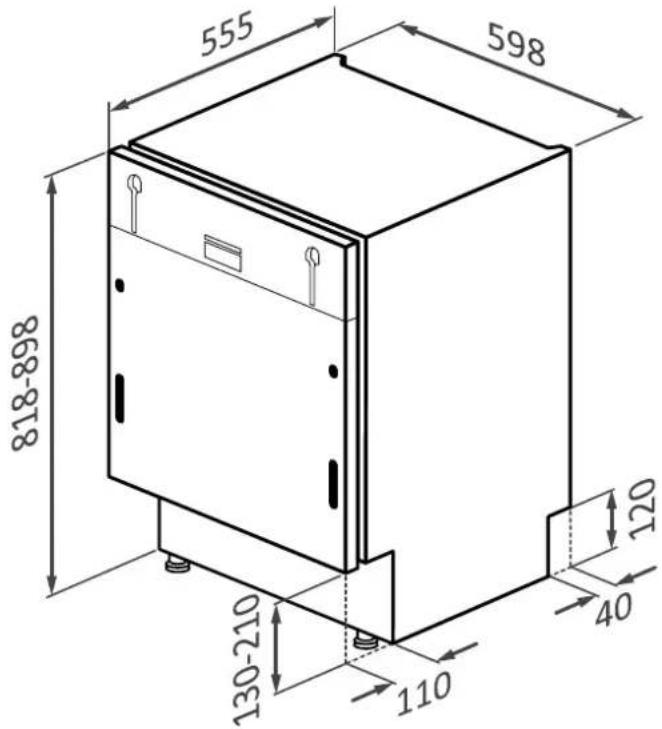

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

A POZOR: če je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

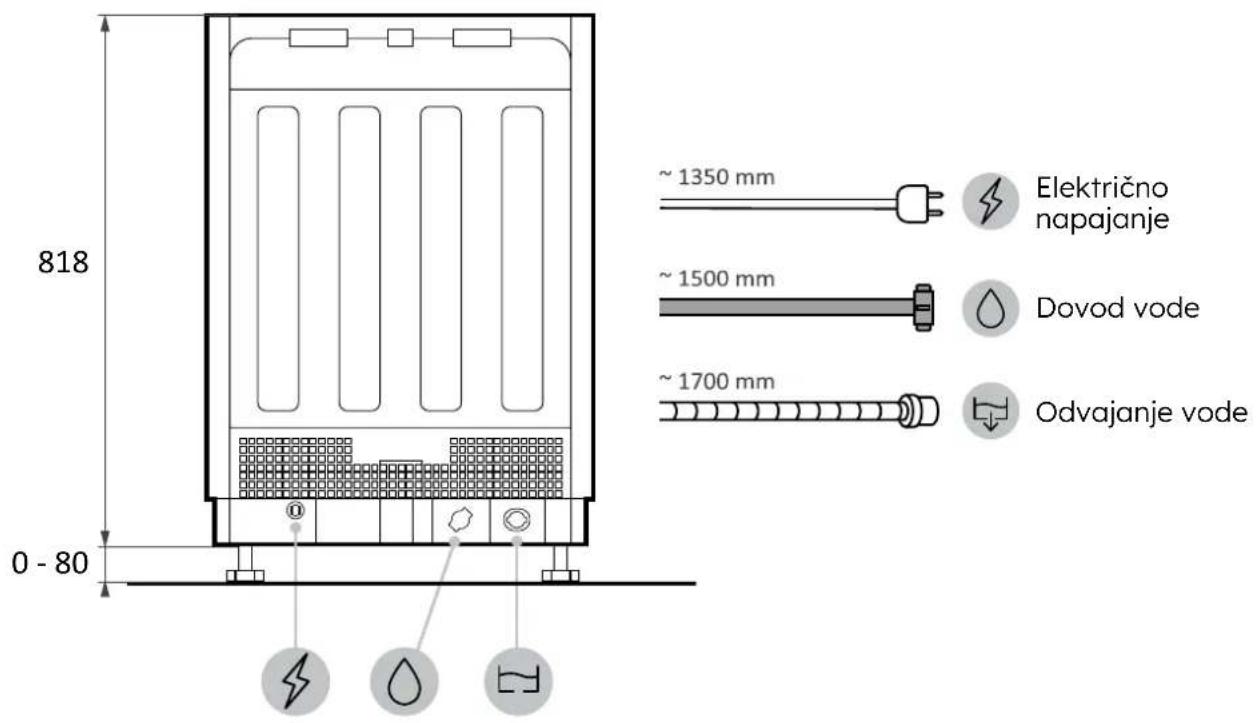

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode.

ali s klikom na naslednji

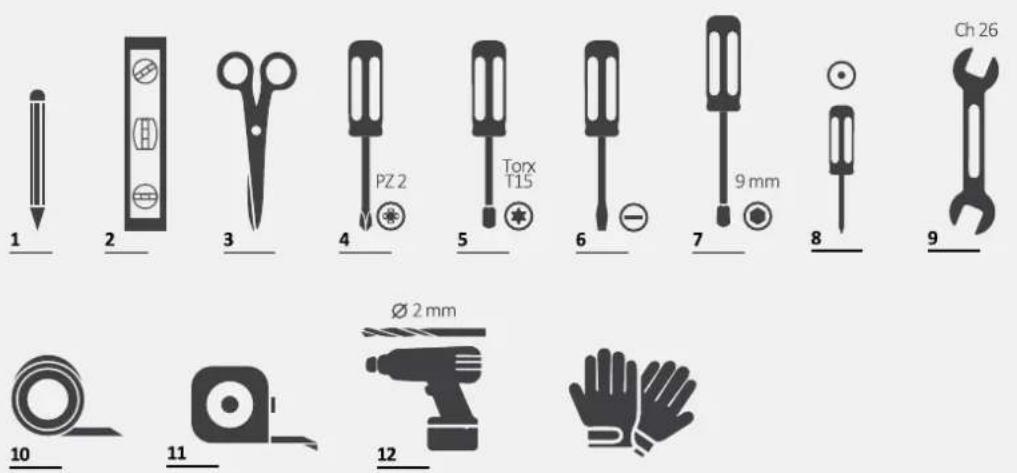

5 Orodja za namestitev

Potrebna orodja

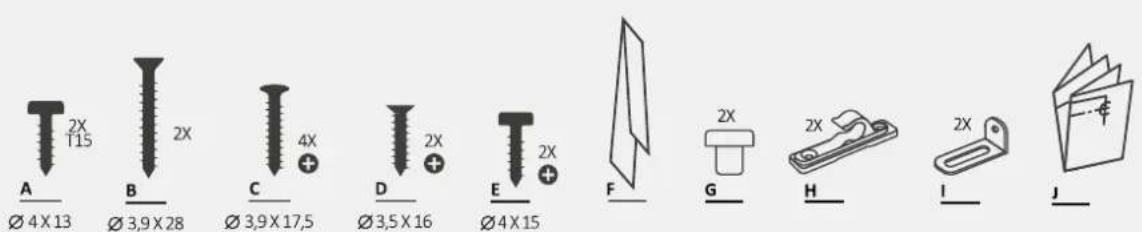

Orodja, ki so priložena izdelku

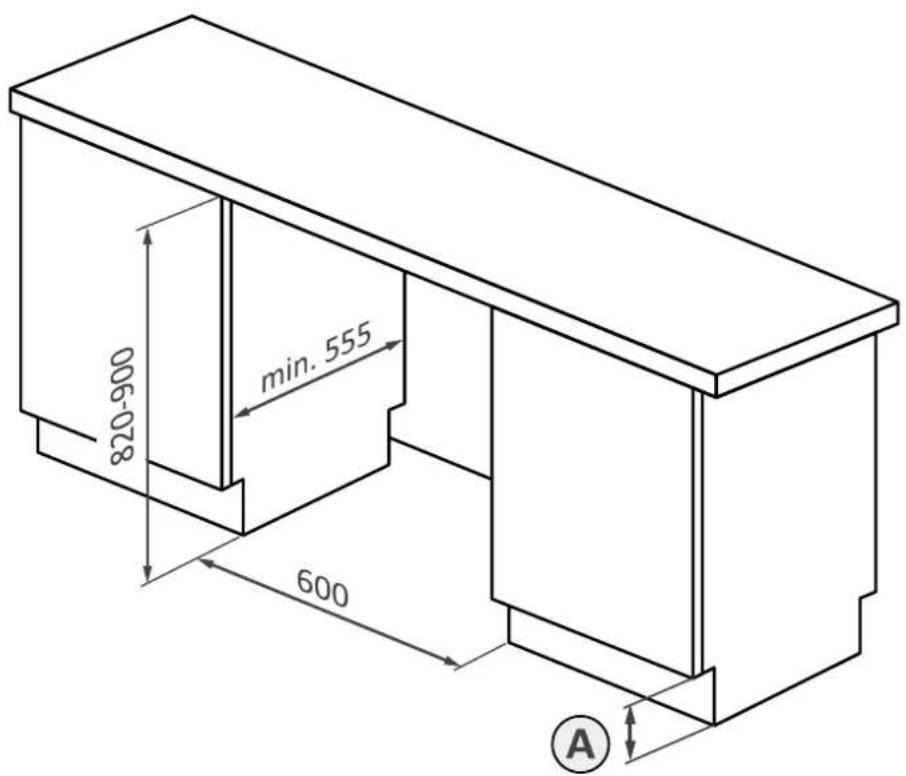

Dimenzije v mm Aksonometrični pogled

A

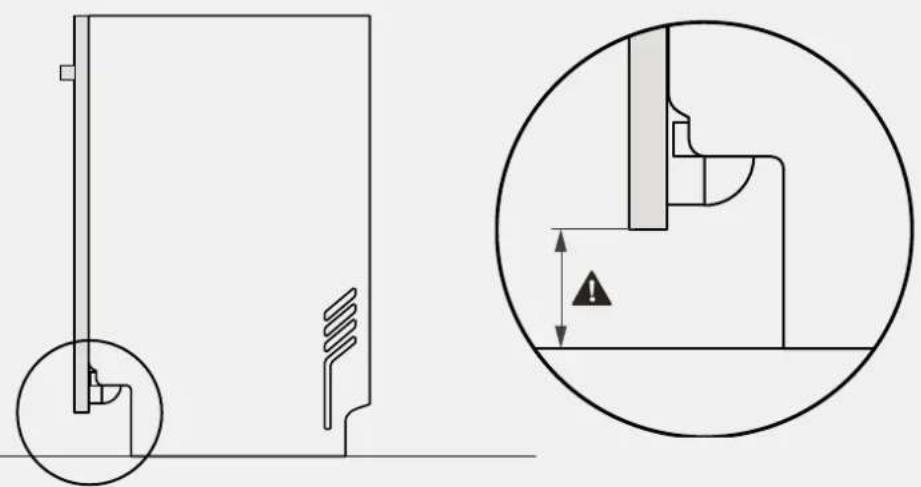

A POZOR: Minimalna višina niše je 818 mm; v tem primeru mora biti razdalja med vrati in tlemi med 10 in 130 mm. Če je pomivalni stroj dvignjen (maks. 898 mm), se mora razdalja med vrati in tlemi prav tako sorazmerno povečati, do največ 90 do 210 mm.

7 Navodila za namestitev pomivalnega stroja

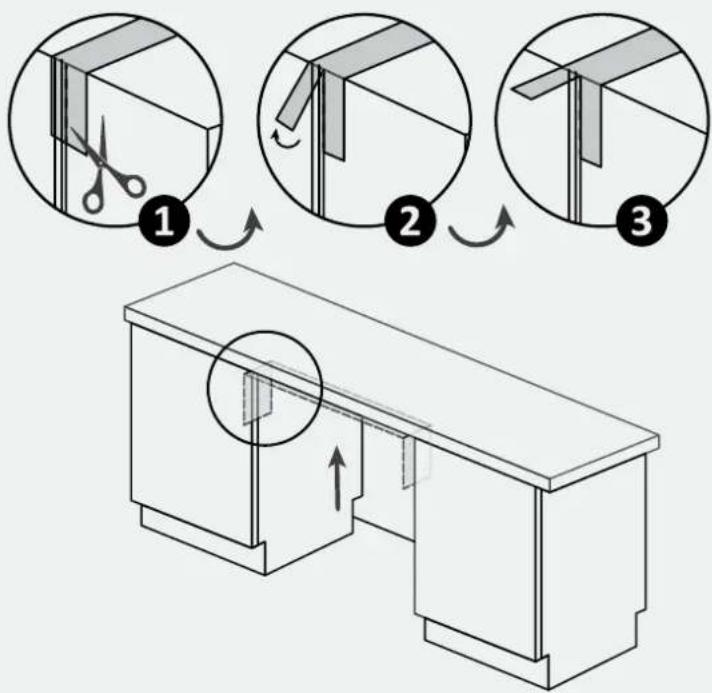

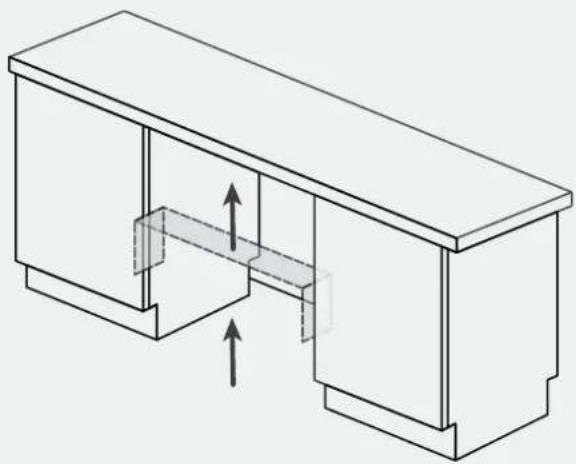

Namestitev parnega traku 7.1

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

3.

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

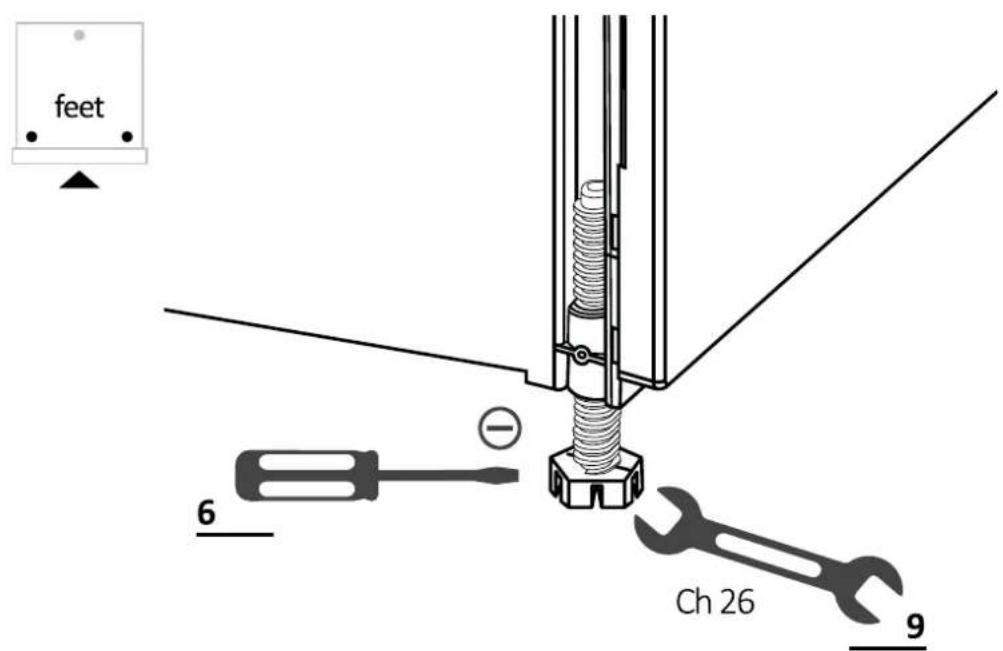

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

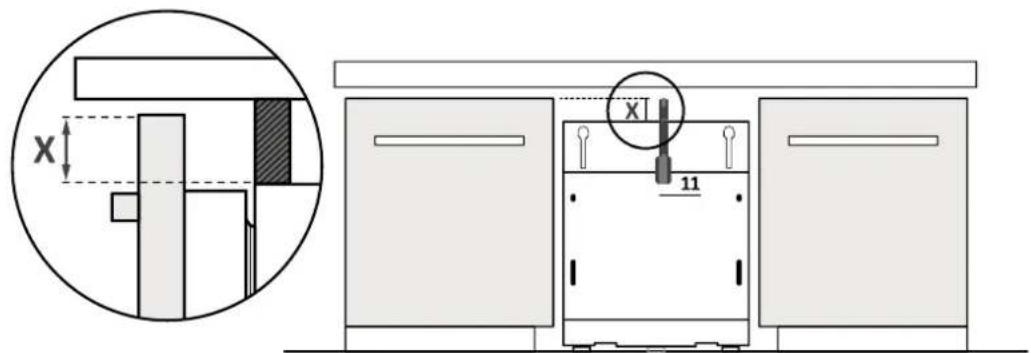

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

2.

Prenesite mero na kuhinjski panel in določite sredino;

3.

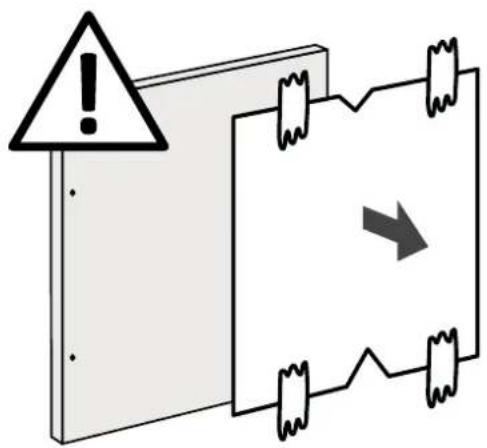

Namestite šablono za vrtanje in sledite priloženim navodilom;

7.8 Priprava plošče

4.

Odstranite šablono in namestite dodatke;

POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7.9 Namestitev plošče

1.

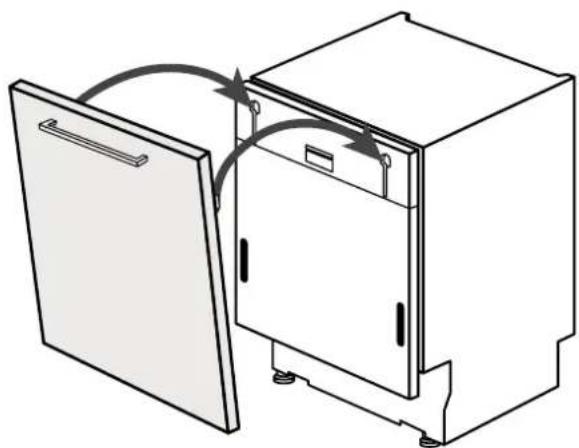

Vstavite zgornje zatiče v reže pomivalnega stroja;

2.

Pritrdite panel na spodnji del pomivalnega stroja;

3.

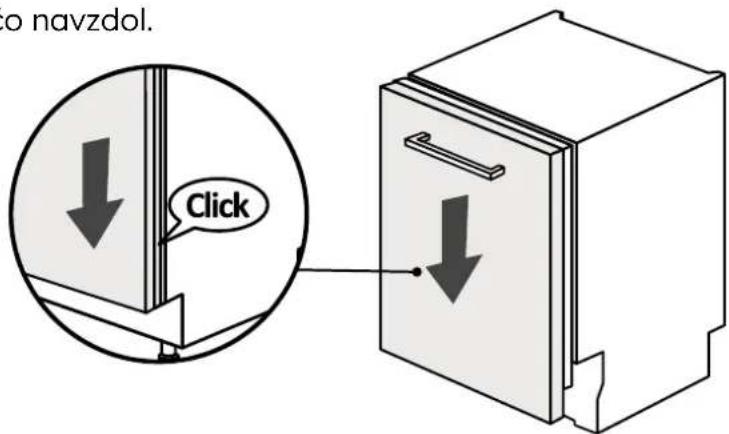

Pritisnite ploščo navzdol.

POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

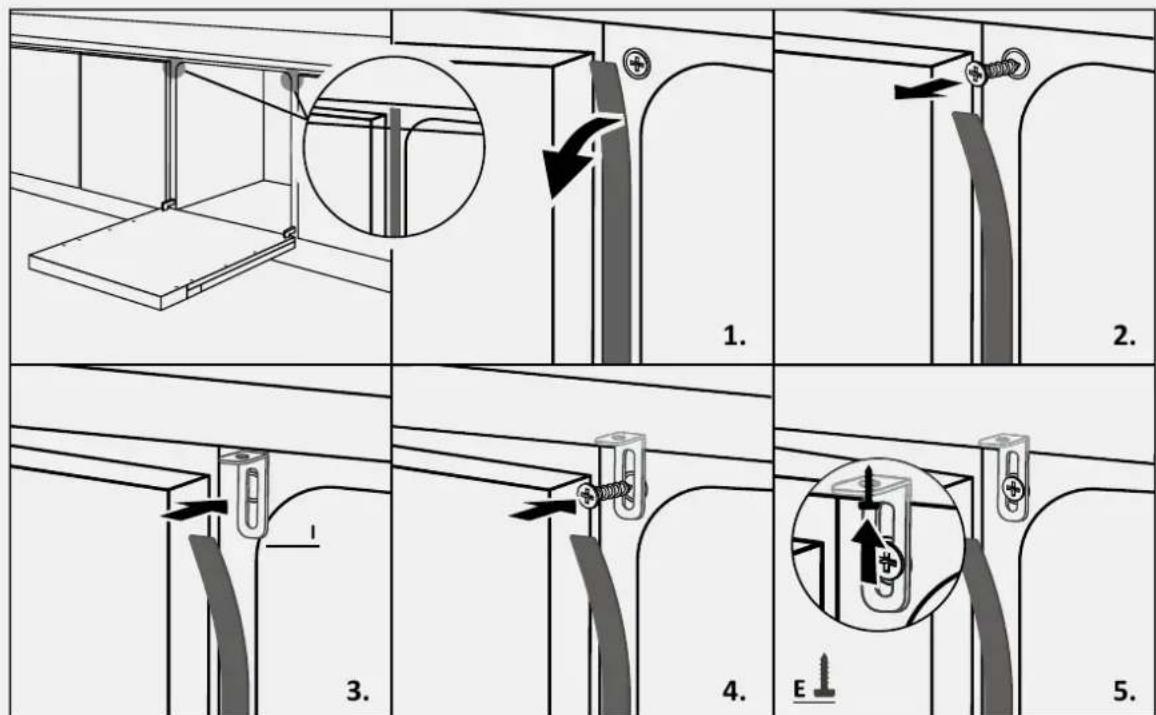

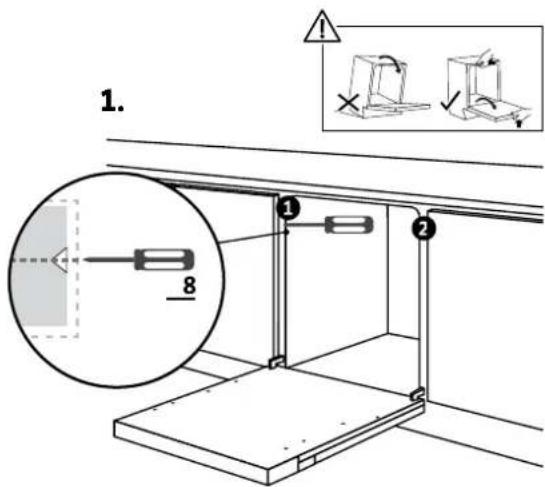

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

OPOZORILO: Če pomivalnega stroja ne morete pritrditi bočno, uporabite priložene nosilce in ga pritrdite na delovno površino; bodite previdni, če material delovne površine ni les.

8 Priključitev na vodovodno in električno omrežje

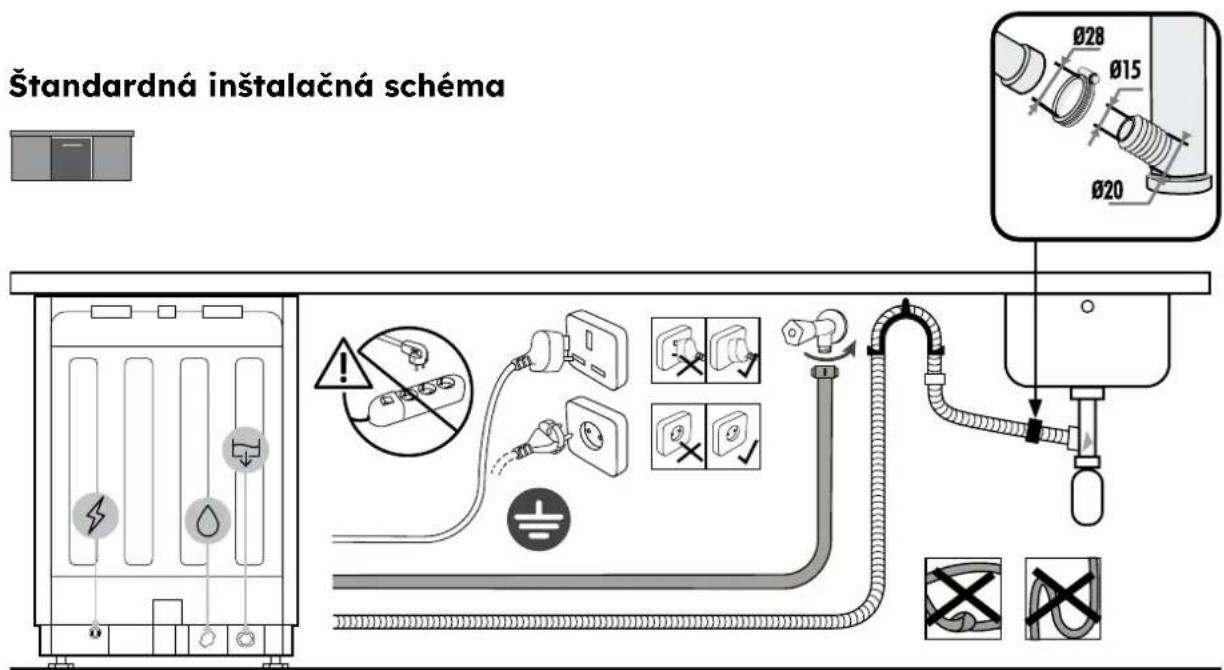

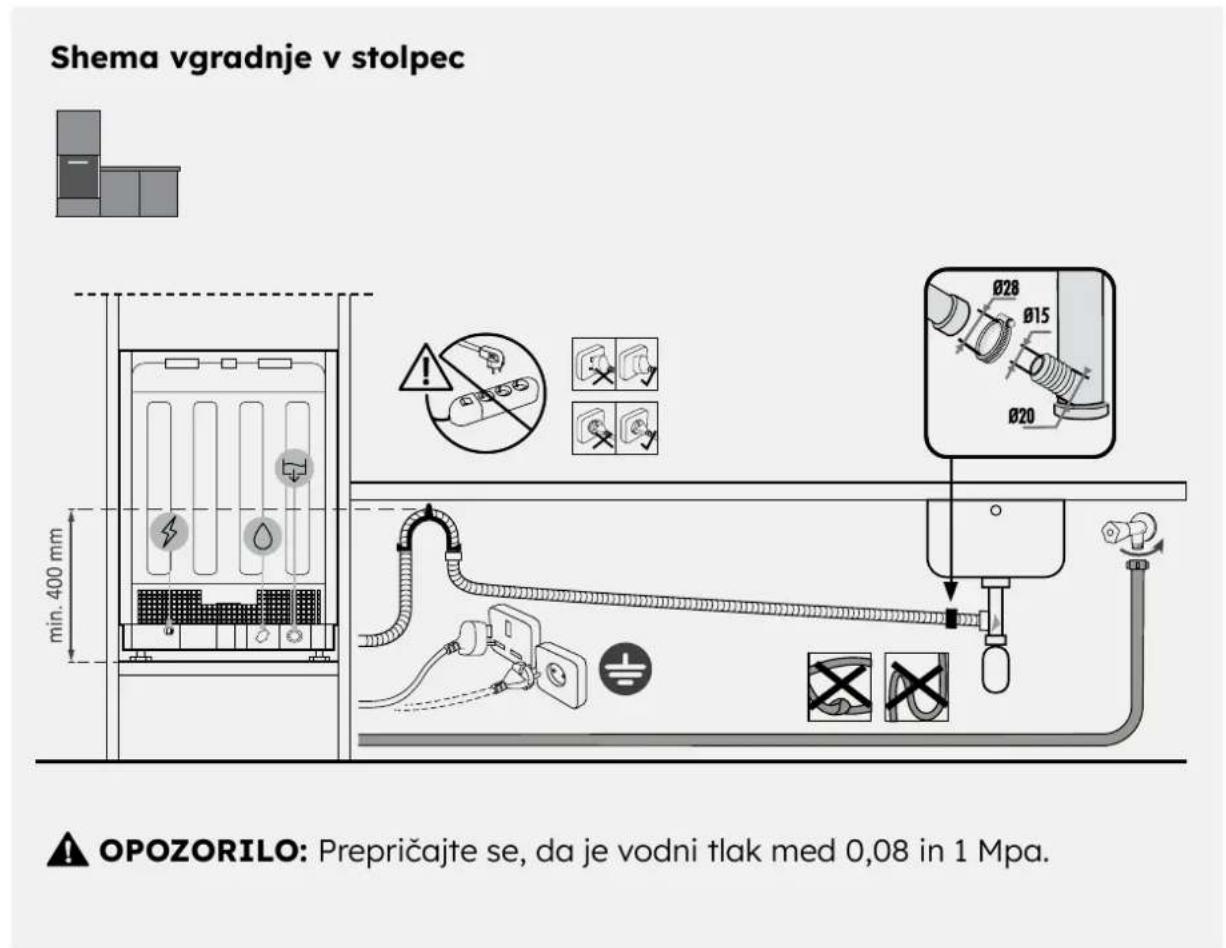

8.1 Shema povezave

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev; Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.

Haier

DOBRODOŠLI

To navodilo za vgradnjo je namenjeno proizvajalcem kuhinj, ki bodo vgradili te izdelke. Da bi zagotovili varnost in dosegli najboljše rezultate, natančno preberite to navodilo, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Preden nadaljujete z namestitvijo, zabeležite serijsko številko, ker je lahko potrebna v primeru popravil. Preverite, ali je prišlo do poškodb med prevozom, in se posvetujte s tehnikom, če ste v dvomih pred uporabo. Vse embalažne materiale hranite izven dosega otrok.

1 OPOMBA: Funkcije in slike v tem dokumentu so samo referenčne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna obvestila za namestitev str. 2-3 2 Kam namestiti pomivalni stroj str. 3 3 Dimenzije pomivalnega stroja str. 4-5 4 Video za podrobno namestitev str. 6 5 Orodja za namestitev str. 6 6 Dimenzije vgradnje str. 7 7 Navodila za vgradnjo pomivalnega stroja str. 8-15

7.1 Namestitev zaščitnega traku 7.2 Nastavitev višine 7.3 Nastavitev zadnjega podstavka 7.4 Nastavitev višine sprednjih podstavkov 7.5 Nastavitev naklona 7.6 Vstavljanje v vgradni kuhinjski element 7.7 Pritrjevanje sprednjih podstavkov 7.8 Priprava plošče 7.9 Namestitev plošče 7.10 Pritrjevanje stroja na kuhinjo

8 Priklop na vodovodno in električno omrežje

8.1 Shema priklopov 8.2 Varnostne naprave

9 Predaja uporabniku 10 Demontaža pomivalnega stroja

Namestite zaščitni trak pod delovno ploščo in na stranske strani sosednjega pohištva;

1.

2.

3.

Pritrjevanje sprednjih nog 7.7
