XS 6B4S3FSB-80 - πλυντήριο πιάτων HAIER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Μάρκα	Haier
Μοντέλο	XS 6B4S3FSB-80
Διαστάσεις (Y × Π × Β)	818 - 898 mm × 596 mm × 550 mm (κατά προσέγγιση)
Καθαρό βάρος	Περίπου 45 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50/60 Hz, 10 A
Πίεση νερού	0,08 - 1 MPa
Χωρητικότητα	12 σετ (τυπική εκτίμηση)
Προγράμματα πλύσης	Πολλά προγράμματα (οικονομικό, εντατικό, γρήγορο, κ.λπ.)
Ενεργειακή κλάση	Δεν προσδιορίζεται (πιθανώς A+ ή ανώτερη)
Κατανάλωση νερού ανά κύκλο	Περίπου 10-12 L
Επίπεδο θορύβου	Περίπου 44-48 dB(A)
Ασφάλεια υπερχείλισης	Ναι, αυτόματη διακοπή της παροχής νερού σε περίπτωση υπερχείλισης
Σύστημα στεγνώματος	Με συμπύκνωση (τυπικό)
Υλικό κάδου	Ανοξείδωτο ατσάλι (εκτίμηση)
Τύπος εγκατάστασης	Εντοιχιζόμενο κάτω από πάγκο εργασίας
Παρεχόμενα αξεσουάρ	Αντι-ατμική ταινία, κιτ στερέωσης, οδηγός διάτρησης
Δυνατότητα επισκευής	Δεν ανακοινώνεται δείκτης επισκευασιμότητας (ανταλλακτικά διαθέσιμα μέσω σέρβις)

Συχνές ερωτήσεις - XS 6B4S3FSB-80 HAIER

Ποιο είναι το ελάχιστο ύψος εντοιχισμού για το πλυντήριο πιάτων Haier XS 6B4S3FSB-80;

Το ελάχιστο ύψος εντοιχισμού είναι 818 mm. Για μέγιστο ύψος 898 mm, η απόσταση μεταξύ πόρτας και δαπέδου πρέπει να είναι μεταξύ 90 και 210 mm.

Πώς ρυθμίζεται το ύψος των ποδιών του πλυντηρίου πιάτων;

Γείρετε τη συσκευή σηκώνοντας το πίσω μέρος περίπου 10 cm, στη συνέχεια ρυθμίστε το πίσω πόδι από μπροστά. Έπειτα, ρυθμίστε τα μπροστινά πόδια απευθείας. Βεβαιωθείτε ότι η συσκευή είναι επίπεδη.

Τι είδους σύνδεση νερού απαιτείται;

Το πλυντήριο πιάτων απαιτεί σύνδεση κρύου νερού με πίεση μεταξύ 0,08 και 1 MPa. Χρησιμοποιήστε τον παρεχόμενο σωλήνα εισόδου και ακολουθήστε το διάγραμμα σύνδεσης.

Μπορώ να εγκαταστήσω το πλυντήριο πιάτων κάτω από εστία μαγειρέματος;

Όχι, απαγορεύεται η εγκατάσταση του πλυντηρίου πιάτων κάτω από εστία μαγειρέματος. Τοποθετήστε το σε κλειστό, ξηρό και καλά αεριζόμενο χώρο, κοντά σε πρίζα.

Ποιο είναι το μέγιστο επιτρεπόμενο βάρος για το πάνελ κουζίνας;

Το πάνελ κουζίνας δεν πρέπει να υπερβαίνει τα 9 kg. Εάν συμβαίνει αυτό, επικοινωνήστε με την εξυπηρέτηση πελατών της Haier.

Πώς στερεώνεται το πλυντήριο πιάτων στα παρακείμενα έπιπλα;

Στερεώστε το πλυντήριο πιάτων πλευρικά στα παρακείμενα έπιπλα. Εάν αυτό δεν είναι δυνατό, χρησιμοποιήστε τα παρεχόμενα στηρίγματα για να το στερεώσετε στον πάγκο εργασίας, ελέγχοντας ότι το υλικό του πάγκου είναι κατάλληλο.

Το πλυντήριο πιάτων έχει προστασία υπερχείλισης;

Ναι, όλα τα πλυντήρια πιάτων Haier είναι εξοπλισμένα με διάταξη ασφαλείας υπερχείλισης που διακόπτει αυτόματα την παροχή νερού ή απομακρύνει την περίσσεια σε περίπτωση δυσλειτουργίας.

Μπορώ να χρησιμοποιήσω το πλυντήριο πιάτων χωρίς μπροστινό πάνελ;

Όχι, η συσκευή πρέπει να είναι πλήρως εντοιχισμένη με το μπροστινό πάνελ τοποθετημένο πριν από τη σύνδεση στο ηλεκτρικό δίκτυο. Η χρήση χωρίς πάνελ αποτελεί ηλεκτρικό κίνδυνο.

Τι να κάνω αν η πόρτα του πλυντηρίου πιάτων δεν κλείνει σωστά;

Ελέγξτε πρώτα ότι η συσκευή είναι επίπεδη. Μια κακή ρύθμιση των ποδιών μπορεί να εμποδίσει το σωστό κλείσιμο της πόρτας και να προκαλέσει διαρροή ζεστού ατμού. Ρυθμίστε τα πόδια ανάλογα.

Πώς μπορώ να αποκτήσω το πλήρες εγχειρίδιο χρήσης στα γαλλικά;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη σε μορφή PDF σε ιστότοπους όπως το notice-facile.com. Εάν η επιθυμητή γλώσσα δεν προσφέρεται, μπορείτε να ζητήσετε μετάφραση μέσω της προβλεπόμενης φόρμας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XS 6B4S3FSB-80 HAIER

Αφαιρέστε όλες τις μονάδες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

Η εγκατάσταση πρέπει να πραγματοποιηθεί από εξειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή. Εάν απαιτείται έργο από τον κατασκευαστή για την εισαγωγή βάσης του οφείλονται στον κατασκευαστή, το έργο αυτό δεν καλύπτεται από την εγγύηση. Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής. Πριν συσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιές και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο συντήρησης πριν προχωρήσετε στην εγκατάσταση και πριν το συνδέσετε στην παροχή ρεύματος. Ένα χαλασμένο προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους. - Ελέγξτε τη συσκευασία για αξεσουάρ ή συνοδευτικό υλικό (φάκελοι με βίδες, έγγραφα, φυλλάδια κλπ.) και, εάν υφίστανται, αφαιρέστε τα και αποθηκεύστε τα. Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει βλάβη ή τραυματισμό σε ανθρώπους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν φέρει ευθύνη για τέτοιες βλάβες ή τραυματισμούς. Η ασφάλεια της συσκευής είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις προδιαγραφές. Σε περίπτωση βλάβης ή ανεπαρκούς εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν. Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη στην παροχή ρεύματος. - Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών από κοψίματα. - Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος λήγει. Βεβαιωθείτε ότι η σύνδεση του καλωδίου τροφοδοσίας του προϊόντος έχει ολοκληρωθεί, δεν είναι προσβάσιμη. - Μετά τη συνάρμοση λογισμικού, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα εξαρτήματα της συσκευής (όπως ένα συρτάρι) και δεν πρέπει να εκτίθεται σε μηχανικές καταπονήσεις. Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά. Μη συνδέετε το προϊόν στο ηλεκτρικό δίκτυο πριν από την πλήρη εγκατάσταση του προϊόντος. Διαφορετικά, μπορεί να υπάρξει κίνδυνος ηλεκτροπληξίας. - Προσέξτε κατά τη μεταφορά, το προϊόν είναι βαρύ.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξτε όλες τις διαστάσεις του διαμερίσματος ενώ τις συγκρίνετε με τις οδηγίες που προέρχονται από το παρόν εγχειρίδιο. Σημειώστε ότι είναι δυνατή η ενσωμάτωση της συσκευής με τις συσκευές άλλων εταιρειών, ακόμα και αν υπερβαίνει σε ύψος τον πίνακα ελέγχου. Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
• Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται κατά την εγκατάσταση, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία. Να είστε προσεκτικοί όταν ανοίγετε και κινείτε το προϊόν. Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ανατροπή του προϊόντος. Το προϊόν πρέπει να είναι οριζοντιωμένο για να λειτουργεί σωστά, διαφορετική τιμή δεν θα κλείνει καλά, με αποτέλεσμα να διαρρέει κρύος αέρας.

Νου γκλιοσιτάται το πλυντήριο πιάτων

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον. Μην εγκαταστήσετε το προϊόν σε ανοιχτούς χώρους εκτεθειμένους σε ατμοσφαιρικούς παράγοντες. Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα. Χρησιμοποιήστε το προϊόν μόνο όταν τοποθετηθεί σε διαφορετικό τύπο, διαφορετικά κινδυνεύετε από βραχυκύκλωμα. Μην εγκαταστήσετε το πλυντήριο πιάτων κάτω από εστία μαγειρέματος. Μην εγκαταστήσετε το προϊόν κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες κ.λπ.). Μην τοποθετήσετε το προϊόν πάνω σε χαλιά ή ταπροΐες επίπλων. Τοποθετήστε το προϊόν σε καθαρή, επίπεδη και σταθερή επιφάνεια.

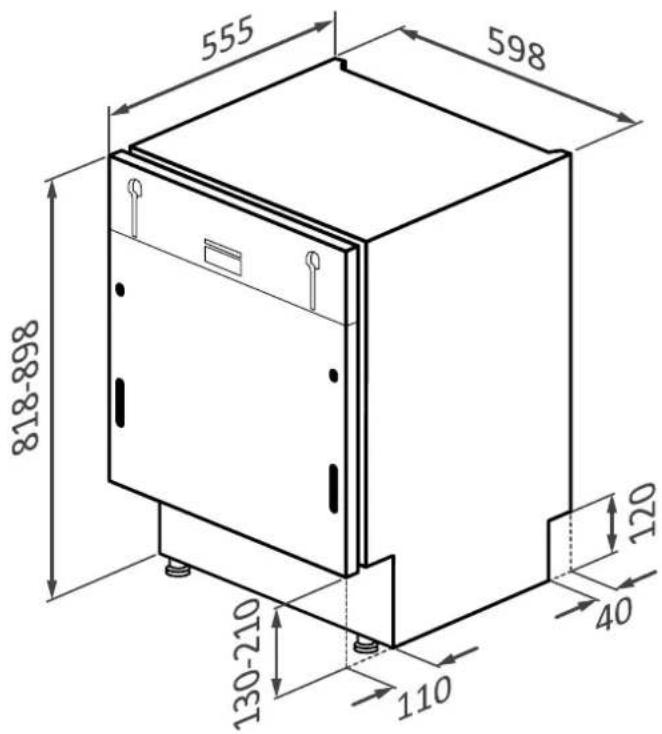

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή του προϊόντος

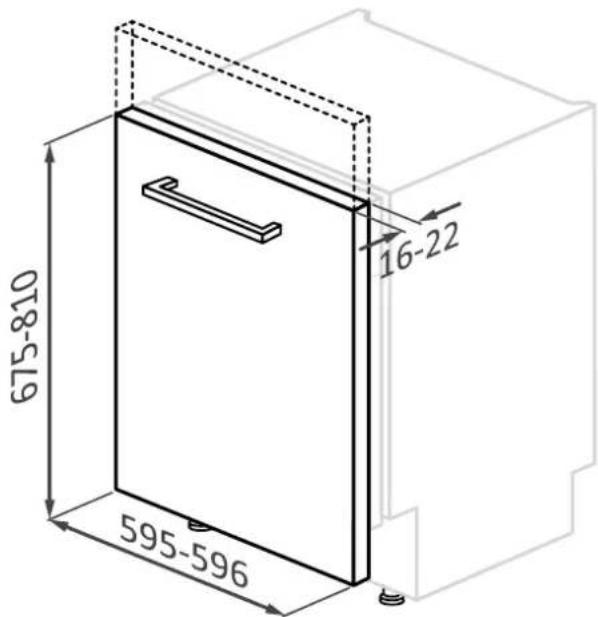

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν το πάνελ κουζίνας ζυγίζει περισσότερο από 9 κιλά, επικοινωνήστε με την Εξυπηρέτηση Πελατών.

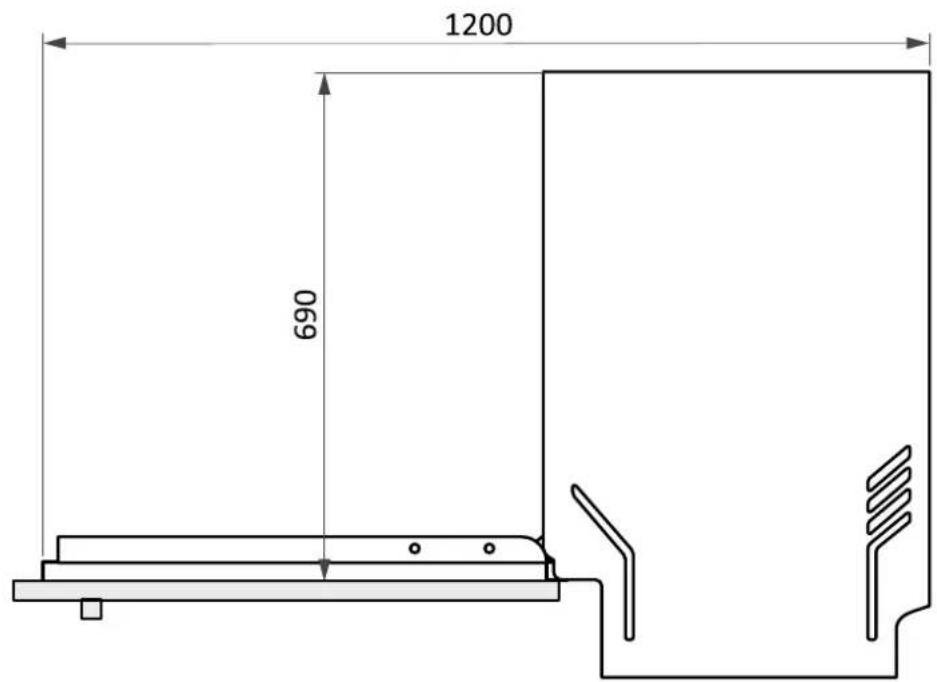

Διαστάσεις σε mm

Πλάτος

Πλάγια όψη

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR:

ή κάνοντας κλικ σε αυτόν τον σύνδεσμο

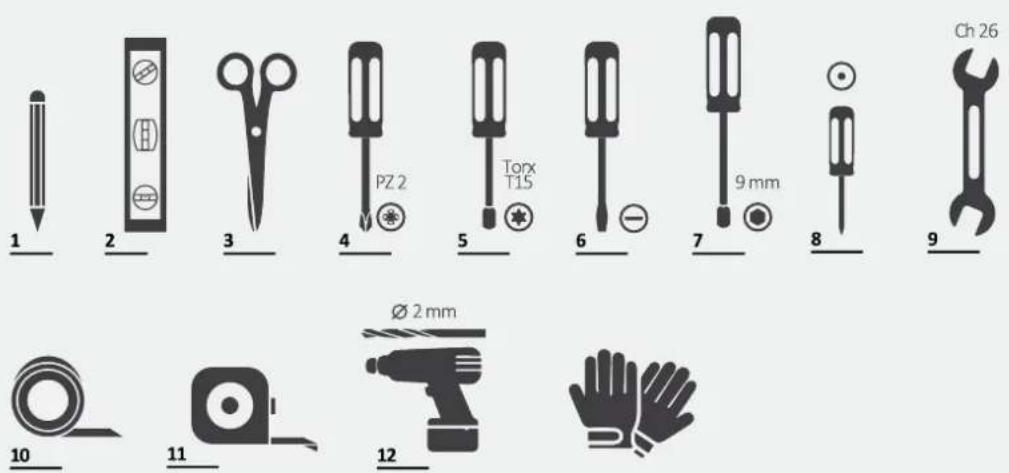

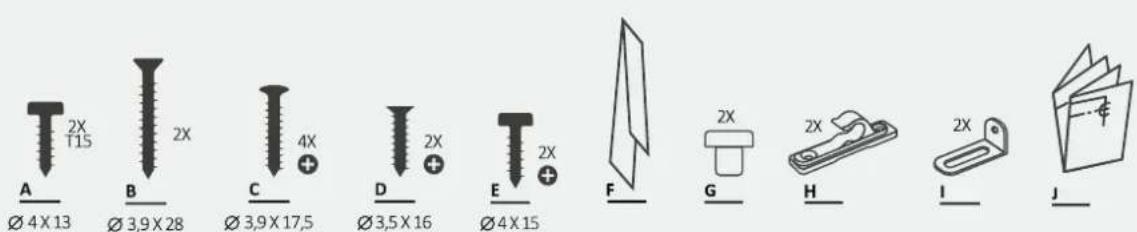

5 Εργαλεία εγκατάστασης

Ατραιτούεβα Επυάλεια

Εργασία που προέχει τοποίο

Διατάσσει θέμα

Αξιόπιστη τροφοδοσία

Α

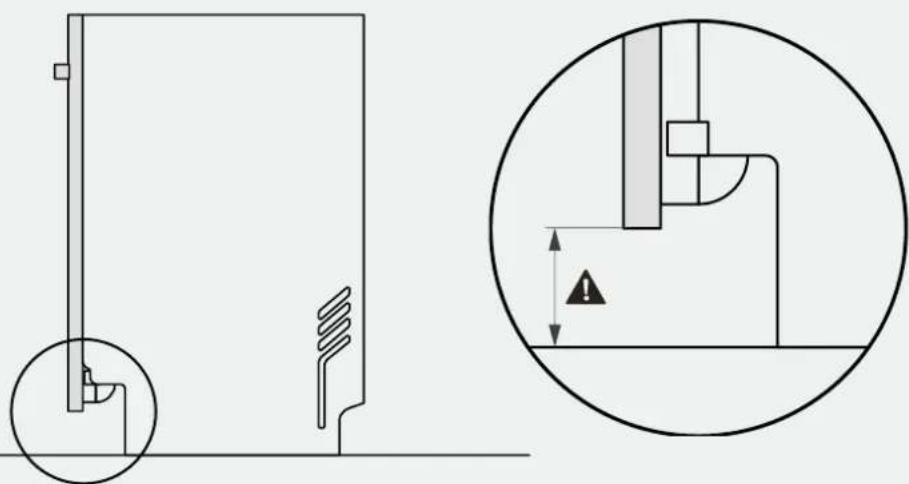

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος της εσοχής είναι 818 mm. Σε αυτήν την περίπτωση, η απόσταση μεταξύ των τηράκων και του δαπέδου πρέπει να είναι μεταξύ 10 και 130 mm. Εάν το πλυντήριο πιάτων είναι υπερυψωμένο (μεγ. 898 mm), η απόσταση τηράκων-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, μέχρι το πολύ 90 έως 210 mm.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

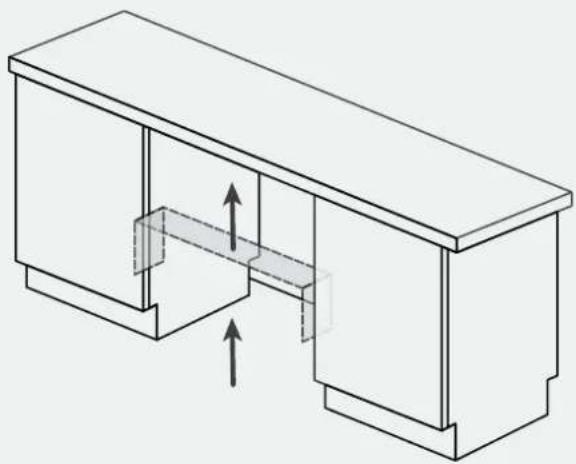

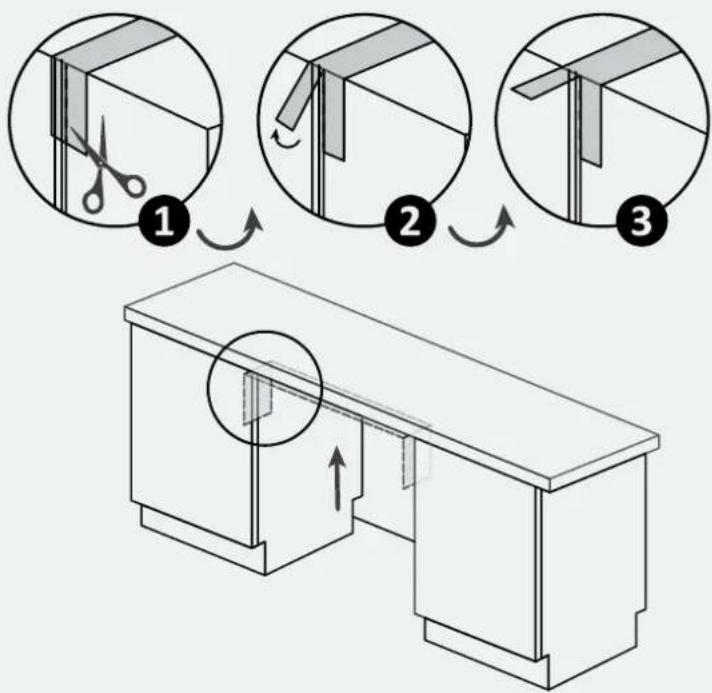

7.1 Τοποθέτηση ταινίας ατμού

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

2.

3.

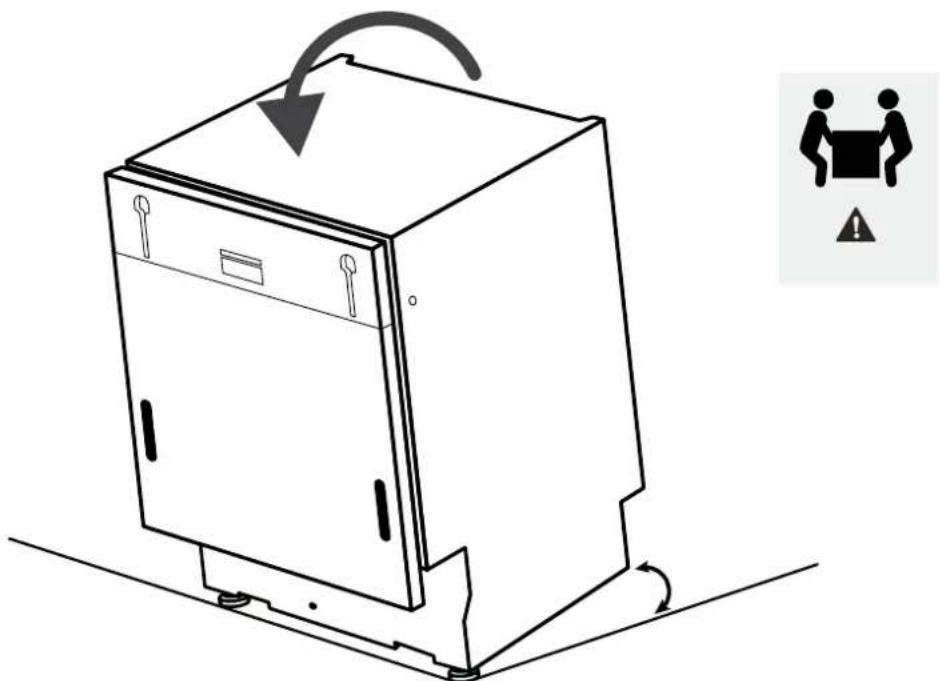

7.2 Ρύθμιση ύψους

Σηκώστε το πλυντήριο πιάτων ανασηκώνοντάς το πιο ψηλά περίπου 10 cm.

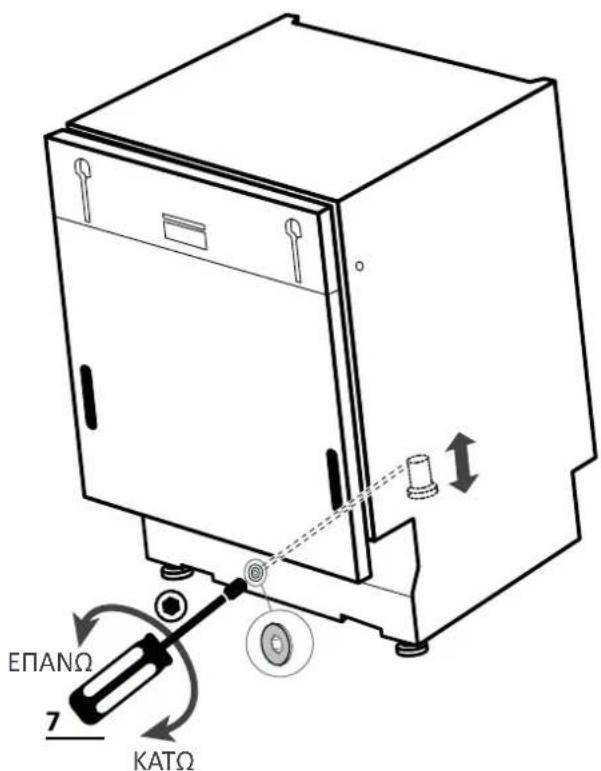

7.3 Ρύθμιση πίσω ποδιών

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως αναφέρεται παρακάτω.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

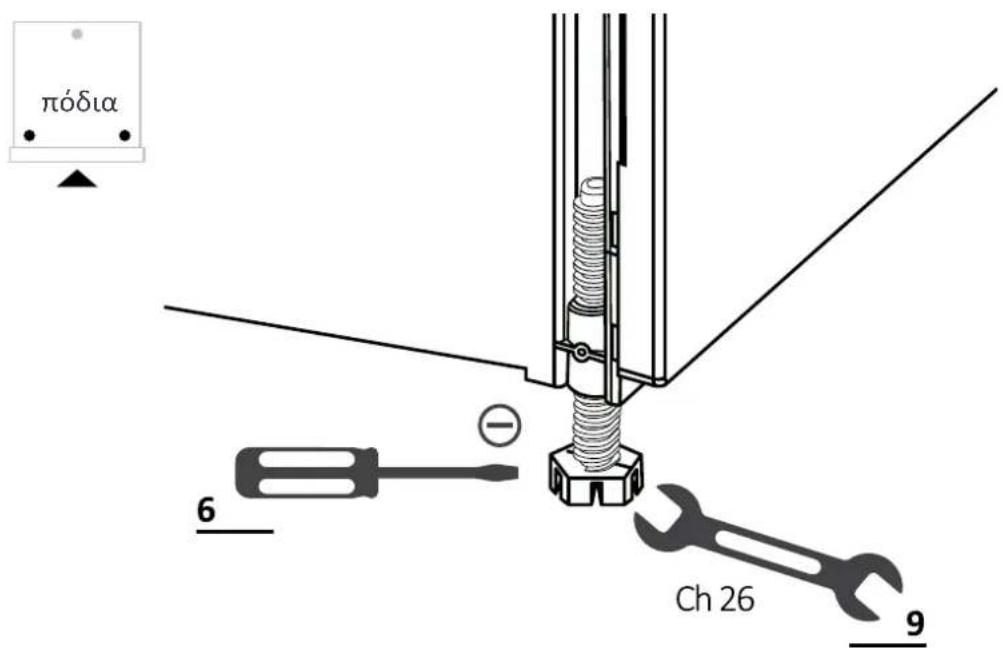

7.4 Ρύθμιση μπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, αναγκάστε ελαφρά το πλυντήριο πιάτων.

7.5 Ρύθμιση κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάτω και οριζόντιο επίπεδο.

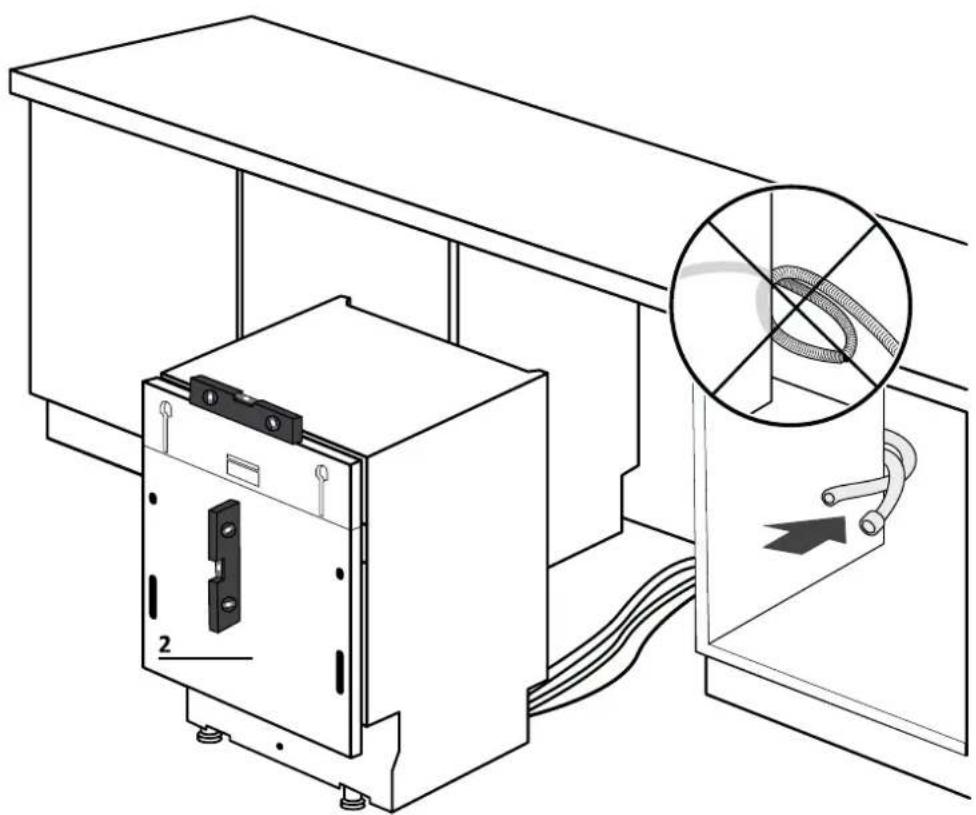

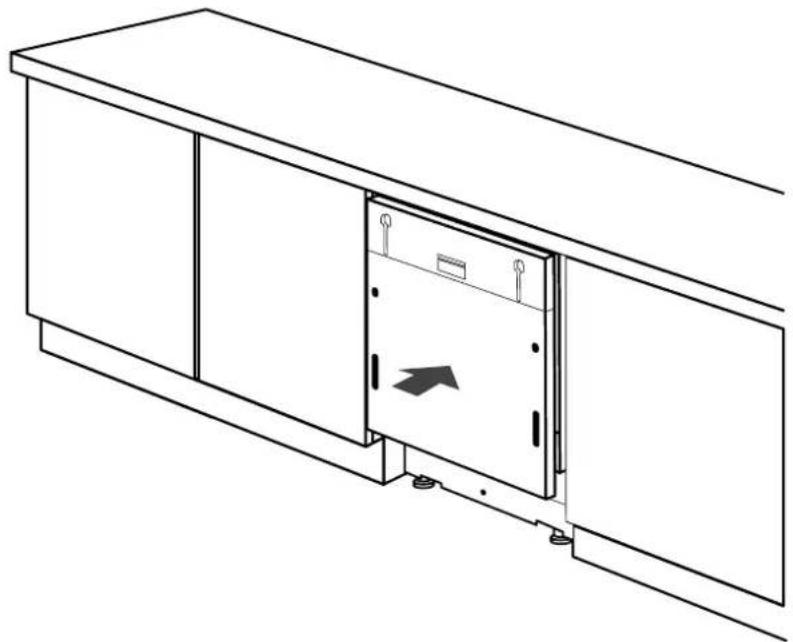

7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού

Εισάγετε το πλυντήριο πιάτων στο διαμέρισμα εντοιχισμού και ελέγξτε τις μετρήσεις και τις αντοχές.

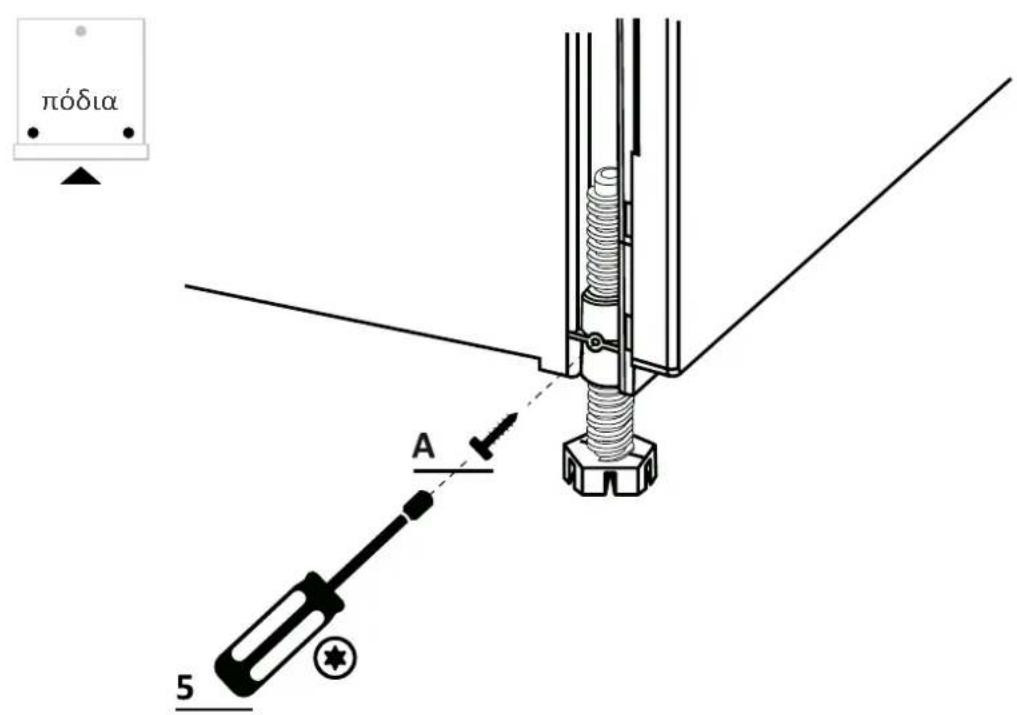

7.7 Στερέωση των μπροστινών ποδιών

Αφού ελέγξετε τις μετρήσεις, ορίστε μόνιμα τα μπροστινά πόδια για να αποτρύψετε το γλίστρημα του μηχανήματος με την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει και στην εγκατάσταση του πάνω κουβούκλιου.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

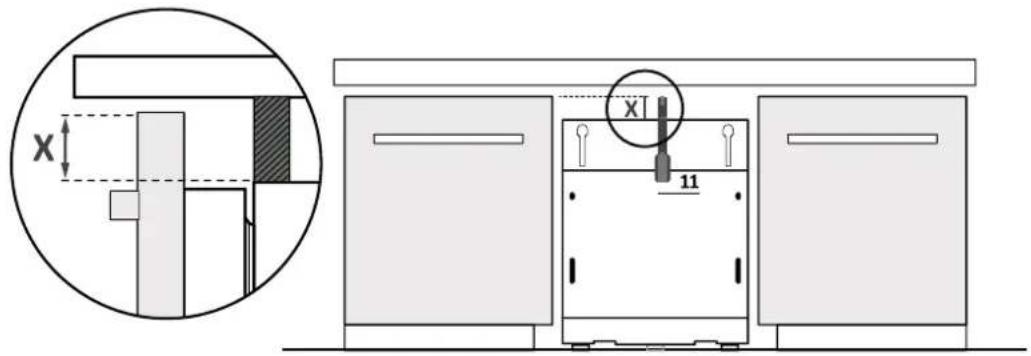

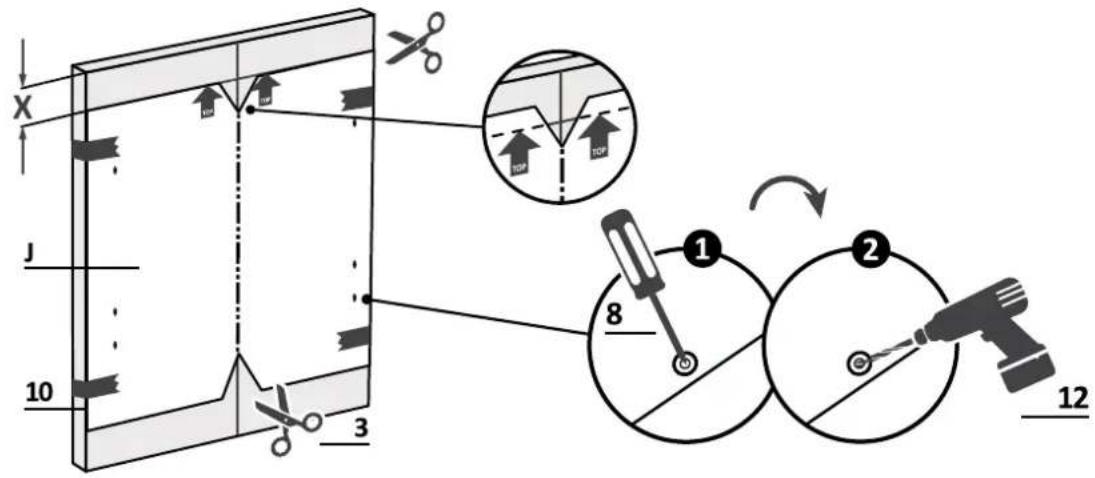

7.8 Προετοιμασία πάγκου

1.

Μετρήστε τη διάσταση μεταξύ του άνω άκρου των παρακείμενων ντουλαπιών και του πλυντηρίου πιάτων.

2.

Μεταφέρετε την μέτρηση από το νέο κουζίνα και εντυπωσιάστε το κέντρο.

3.

Επαναφέρετε το σχέδιο διατήρησης και ακολουθήστε τις προηγούμενες οδηγίες.

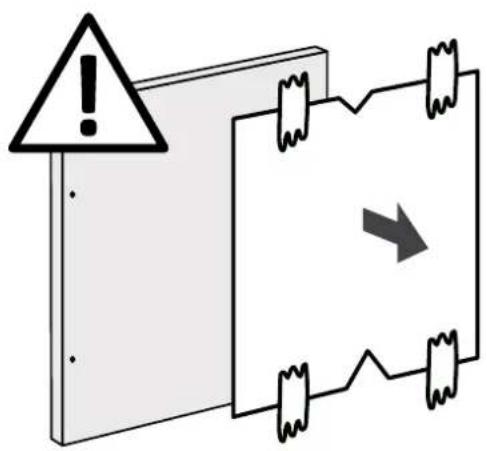

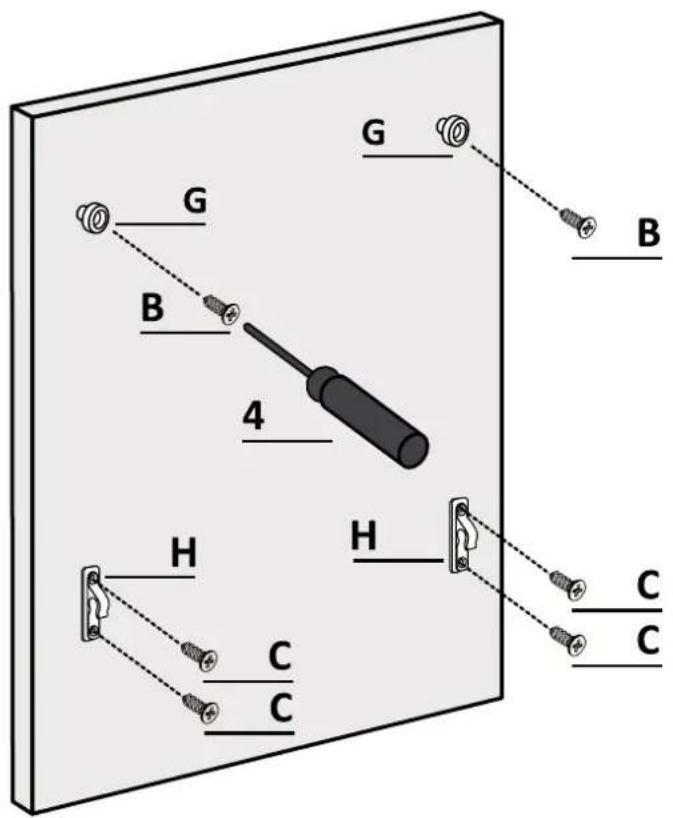

7.8 Προετοιμασία πάνελ

4.

Απαιρείται το σχέδιο αυτό διατηρώντας και εφαρμόζοντας τα εφαρμόσιμα.

ΥΠΟΔΕΙΞΗ: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από το πώμα, ιδίως αν τοποθετηθεί η λάμα.

7 Οδηγίες εγκατάστασης του τυνητηρίου πιάτων

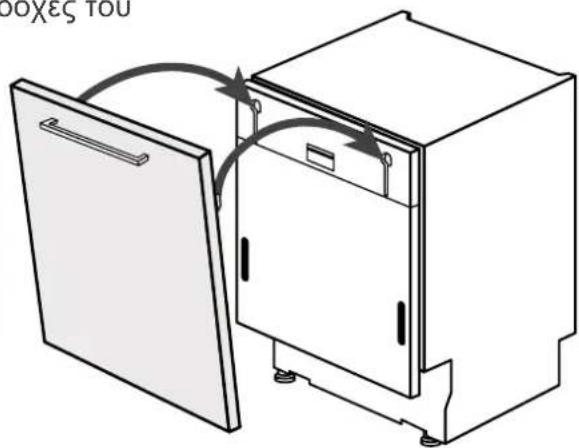

7.9 Εγκατάσταση πάνελ

1.

Εισάγετε τους επάνω περιούς οτίς υποδοχές του πλυντηρίου πλάτων.

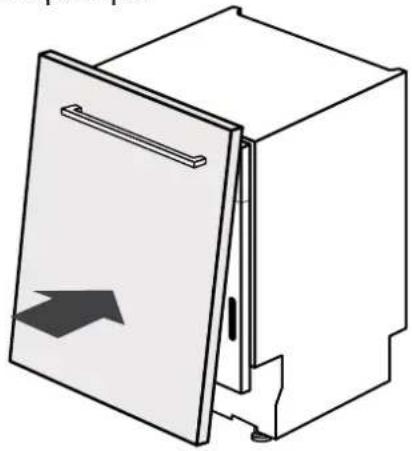

2.

Στερεώστε το πάνελ χρησιμοποιώντας τα κάτω άγκιστρα.

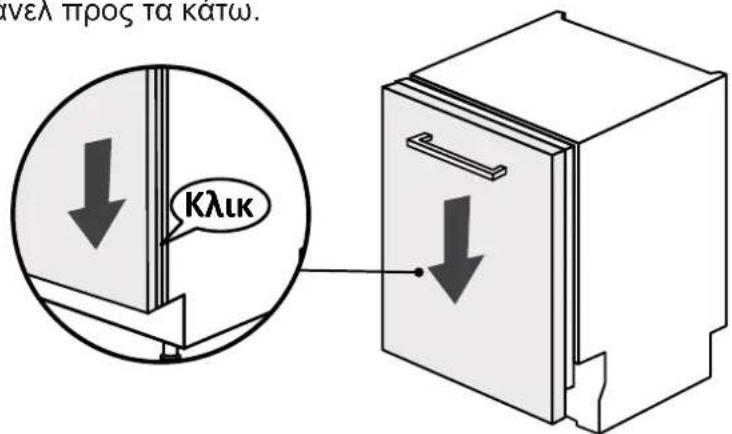

3.

Σπρώξτε το πάνελ προς τα κάτω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε το πλυντήριο πιάτων στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο τώρα, τηρώντας τις οδηγίες που παρέχονται στο κεφάλαιο 8.

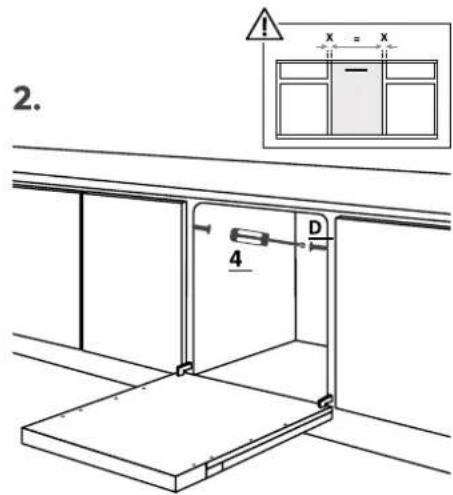

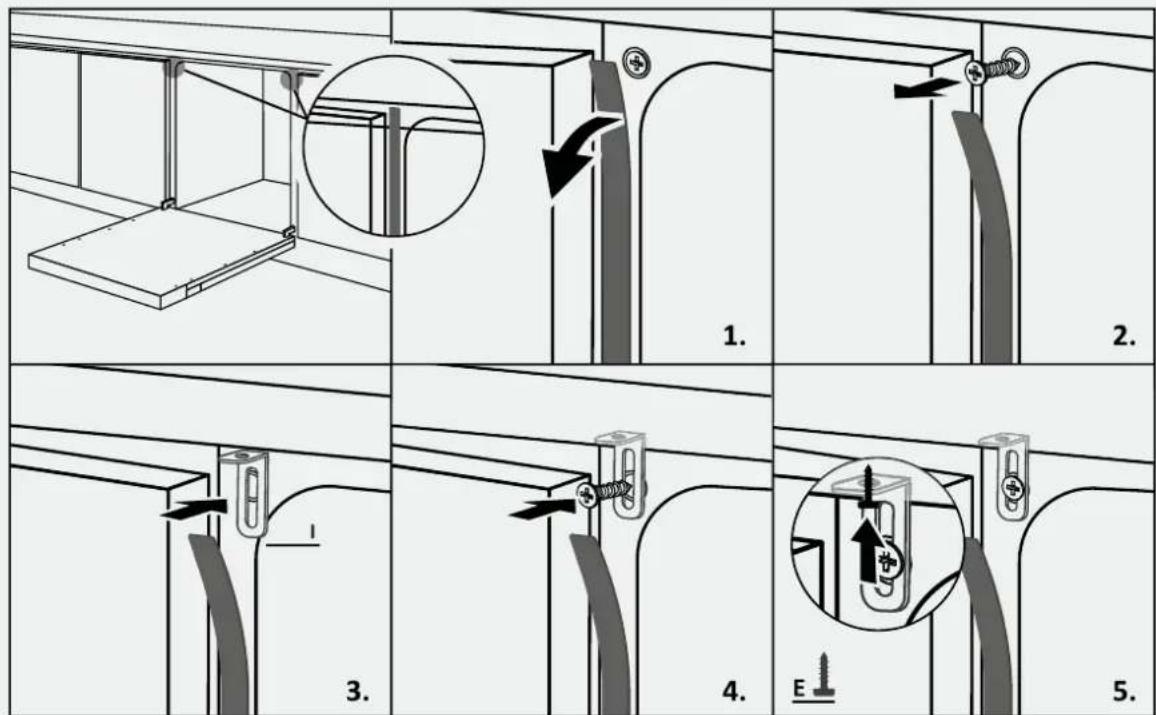

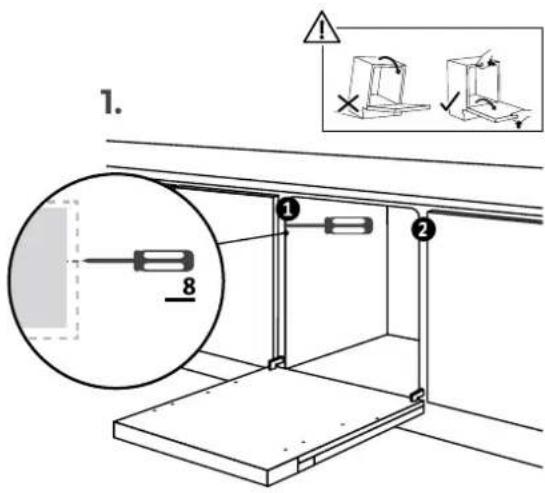

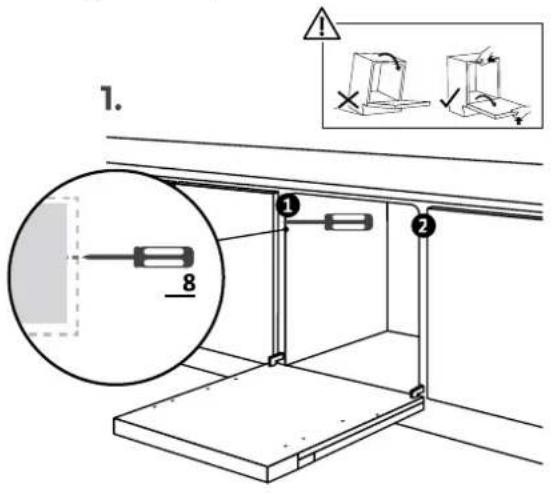

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Ο ορισμός του πίνακα των πινάκων και τα περιεχόμενα βοηθήματα.

ΑΝΑΠΟΔΕΙΞΙΩΣΗ: Εάν δεν μπορείτε να στερεώσετε το παντήριο πάντων πλευρικά, χρησιμοποιήστε τα παρεχόμενα υποστηρίγματα και στερεώστε το στον πάγκο εργαίας. Βεβαιωθείτε ότι το υλικό του πάγκου εργασίας είναι κατάλληλο.

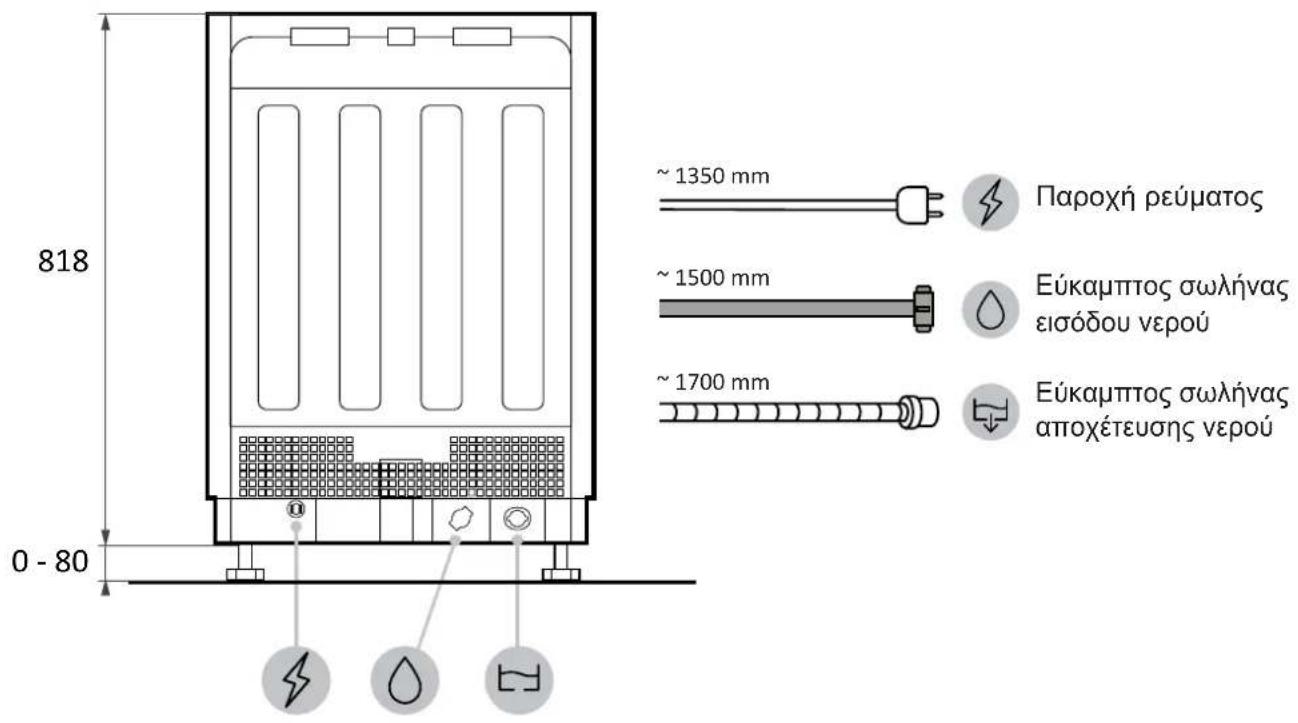

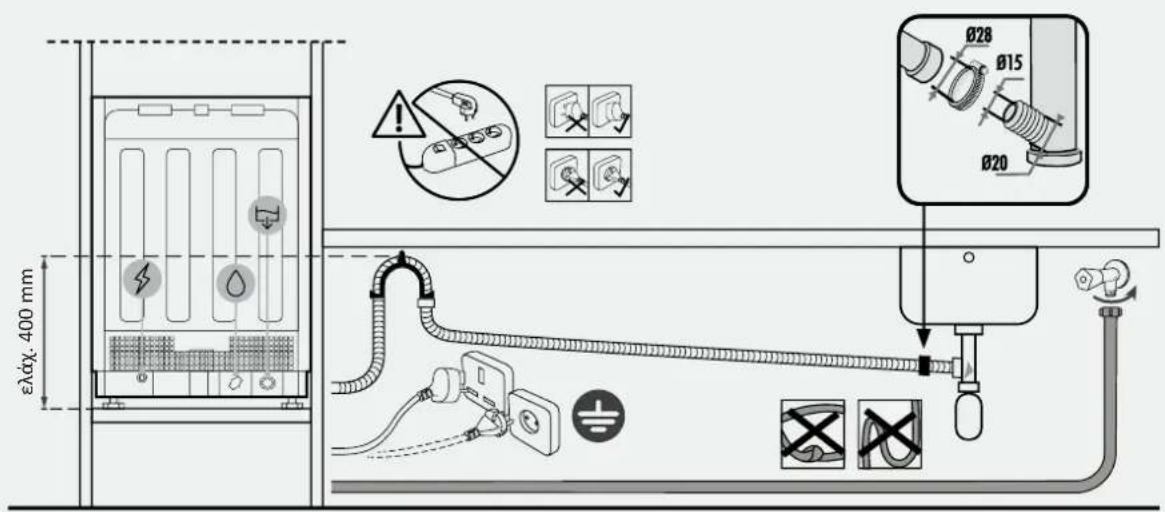

8 Αποχέτευση νερού και σύνδεση ηλεκτρικής ενέργειας

Διάγραμμα εγκατάστασης σωλήνων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση νερού είναι μεταξύ 0,08 MPa και 1 MPa.

8.2 Διάταξη ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που φέρει φερβει φενκανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα φερό φεικαταθχετεύει φενκανός φερό.

Βλ. το Εγχειρίδιο χρήσης για περισσότερες λεπτομέρειες.

Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

Ενημερωθείτε για την ασφαλή λειτουργία. Ενημερωθείτε για τις οδηγίες χρήσης που χρειάζονται για ασφαλή χρήση και χώρο. - Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αποσυνδέστε τη συσκευή από την παροχή ρεύματος, την ταινία και όλα τα άλλα εξαρτήματα συνδεσιμότητας και αποσυνδέστε τα παρεχόμενα εξαρτήματα από το εσωτερικό του προϊόντος.

Η πραγματική εμφάνιση του προϊόντος αποδίδεται από επεξεργασμένο μοντέλο.

Αποσυναρμολόγηση πλυντηρίου Τιάτοβς 10

• Αποσυνδέστε το προϊόν από την προχή ηλεκτρικού ρεύματος και νερού.
• Εβίδωσε τις βίδες στερέωσης. Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το έντονα προς τα έξω. Αυτό το προϊόν δεν προκαλεί ζημιά στα επίπεδα, τα οποία μπορούν επίσης να χρησιμοποιηθούν με άλλα υλικά.

Haier

WELKOM

ΦΙΞΑΡΕΤΕ ΤΟ ΠΑΝΕΛ, ΚΑΤΩ ΑΠΟ ΤΙΣ ΜΟΥΝΕΣ ΚΥΚΟ;

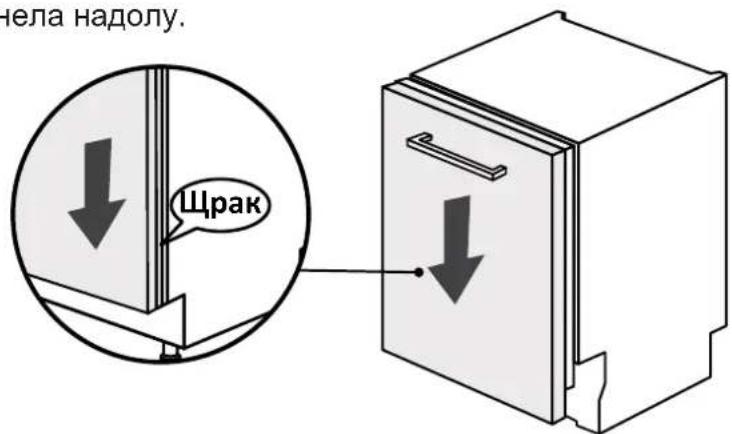

3.

Πατήστε το πανέλα προς τα κάτω.

ΠΡΟΣΟΧΗ: Συνδέστε τη συσκευή στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο σύμφωνα με τις οδηγίες που παρέχονται στο κεφάλαιο 8.

7.10 Τοποθέτηση της συσκευής στην κουζίνα

Οδηγίες για τη στερέωση της συσκευής: Απομακρύνετε τη συσκευή από τα διπλανά έπιπλα.
