Tipo de producto	Lavavajillas empotrable
Marca	Haier
Modelo	XS 6B4S3FSB-80
Dimensiones (Al × An × Pr)	818 - 898 mm × 596 mm × 550 mm (aproximado)
Peso neto	Aproximadamente 45 kg
Alimentación eléctrica	220-240 V, 50/60 Hz, 10 A
Presión de agua	0,08 - 1 MPa
Capacidad	12 cubiertos (estimación estándar)
Programas de lavado	Varios programas (eco, intensivo, rápido, etc.)
Clase energética	No especificado (clase A+ o superior probable)
Consumo de agua por ciclo	Aproximadamente 10-12 L
Nivel sonoro	Aproximadamente 44-48 dB(A)
Seguridad antidesbordamiento	Sí, parada automática del suministro de agua en caso de desbordamiento
Sistema de secado	Por condensación (estándar)
Material de la cuba	Inoxidable (estimación)
Tipo de instalación	Empotrable bajo encimera
Accesorios incluidos	Banda antivaho, kit de fijación, plantilla de perforación
Reparabilidad	Índice de reparabilidad no comunicado (piezas de repuesto disponibles a través del servicio técnico)

Preguntas frecuentes - XS 6B4S3FSB-80 HAIER

¿Cuál es la altura mínima de empotramiento para el lavavajillas Haier XS 6B4S3FSB-80?

La altura mínima de empotramiento es de 818 mm. Para una altura máxima de 898 mm, la distancia entre la puerta y el suelo debe estar entre 90 y 210 mm.

¿Cómo ajustar la altura de las patas del lavavajillas?

Incline el aparato levantando la parte trasera unos 10 cm, luego ajuste la pata trasera desde el frente. Después, ajuste las patas delanteras directamente. Asegúrese de que el aparato esté nivelado.

¿Qué tipo de conexión de agua es necesaria?

El lavavajillas requiere una conexión a agua fría con una presión entre 0,08 y 1 MPa. Utilice el tubo de suministro incluido y respete el esquema de conexión.

¿Puedo instalar el lavavajillas debajo de una placa de cocción?

No, está prohibido instalar el lavavajillas debajo de una placa de cocción. Colóquelo en un lugar cerrado, seco y bien ventilado, cerca de un enchufe eléctrico.

¿Cuál es el peso máximo permitido para el panel de cocina?

El panel de cocina no debe superar los 9 kg. Si es así, contacte al servicio al cliente de Haier.

¿Cómo fijar el lavavajillas a los muebles adyacentes?

Fije el lavavajillas lateralmente a los muebles adyacentes. Si no es posible, utilice los soportes incluidos para fijarlo a la encimera, verificando que el material de la encimera sea adecuado.

¿El lavavajillas tiene protección antidesbordamiento?

Sí, todos los lavavajillas Haier están equipados con un dispositivo de seguridad antidesbordamiento que detiene automáticamente la entrada de agua o evacua el exceso en caso de mal funcionamiento.

¿Puedo usar el lavavajillas sin panel frontal?

No, el aparato debe estar completamente empotrado con el panel frontal instalado antes de conectarlo a la red eléctrica. El uso sin panel presenta un peligro eléctrico.

¿Qué hacer si la puerta del lavavajillas no cierra correctamente?

Primero verifique que el aparato esté nivelado. Un mal ajuste de las patas puede impedir el cierre correcto de la puerta y provocar una fuga de vapor caliente. Ajuste las patas en consecuencia.

¿Cómo obtener el manual de instrucciones completo en español?

El manual está disponible para descarga gratuita en formato PDF en sitios como notice-facile.com. Si el idioma deseado no está disponible, puede solicitar una traducción a través del formulario previsto.

MANUAL DE USUARIO XS 6B4S3FSB-80 HAIER

Este manual de instalación está pensado para los fabricantes de cocinas que recibirán estos productos. Para garantizar la seguridad y obtener los mejores resultados, lea atentamente este manual, incluidas las instrucciones de seguridad, y guárdelo para futuras referencias. Antes de proceder con la instalación, tome nota del número de serie, ya que podrá ser necesario en caso de reparaciones. Verifique posibles daños durante el transporte y consulte a un técnico especializado si tiene dudas antes del uso. Mantenga siempre todos los materiales de embalaje fuera del alcance de los niños.

• NOTA: Las características e imágenes contenidas en este documento son meramente indicativas y pueden cambiar sin previo aviso.

Índice

1 Avisos de seguridad para la instalación p.2-3 2 Dónde instalar el lavavajillas p.3 3 Dimensiones del lavavajillas 4 Video de instalación bajo el piso 4.6 5 Herramientas para la instalación p.6 6 Dimensiones de encastre p.7 7 Indicaciones para la instalación del lavavajillas p.8 - 15

7.1 Instalación de la banda de vape 7.2 Ajuste de altura 7.3 Ajuste del pie trasero 7.4 Ajuste de la altura de los pies delanteros 7.5 Ajuste de inclinación 7.6 Inserción en el compartimento empotrado 7.7 Fijación de los pies delanteros 7.8 Preparación del panel 7.9 Instalación del panel 7.10 Fijación de la máquina a la encimera

8 Conexión a la red de agua y eléctrica p.16-17

8.1 Diagrama de conexión 8.2 Dispositivos de seguridad

9 Entrega al usuario p.17 10 Desmontaje del lavavajillas p.17

Lea estas instrucciones antes de comenzar la instalación del producto. Su seguridad es muy importante para nosotros. Lea detenidamente esta información antes de usar el producto.

• La instalación debe ser realizada por un técnico cualificado que conozca y respete las leyes vigentes en el país de instalación y las instrucciones del fabricante;
• Si se requiere la asistencia del fabricante para corregir fallos derivados de una instalación incorrecta, dicha asistencia no está cubierta por la garantía;
• Retire el material de embalaje antes de poner en funcionamiento el electrodoméstico;
• Después de desempaquetar el producto, compruebe que no está dañado y, en caso de problemas, contacte con el servicio de asistencia antes de proceder con la instalación y no lo conecte a la red eléctrica;
• Un producto dañado puede causar un cortocircuito, una descarga eléctrica, un inicio de incendio y otros peligros;
• Compruebe si el embalaje contiene accesorios o materiales adicionales (bolsas con tornillos, documentos, folletos, etc.) y, en tal caso, retírelos y guárdelos;
• Una instalación incorrecta puede causar daños o lesiones a personas, animales o cosas. El fabricante no se hace responsable de tales daños o lesiones.
• El uso seguro solo está garantizado si la instalación se ha realizado correctamente según estas instrucciones. En caso de daños por montaje incorrecto, la responsabilidad recae en quien instaló el producto.
• Durante la instalación, el electrodoméstico no debe estar conectado a la red eléctrica.
• Se recomienda usar guantes de protección durante la instalación para evitar lesiones por cortes.
• En caso de instalación incorrecta, manipulación del aparato o conexión no conforme, la garantía del producto quedará anulada.
• Asegúrese de que, una vez empotrado, el cable de alimentación del producto no sea accesible.
• Después del montaje, el cable de alimentación no debe entrar en contacto con partes móviles de los componentes de la cocina (por ejemplo, un cajón) ni estar expuesto a esfuerzos mecánicos.
• Al entregar el producto al usuario final, el servicio técnico debe asegurarse de que haya sido instalado correctamente.
• No conecte el producto a la red eléctrica hasta que el panel frontal esté completamente instalado. De lo contrario, puede haber un riesgo eléctrico.
• Tenga cuidado durante el transporte, el producto es pesado.
• Antes de comenzar la instalación, verifique todas las dimensiones del compartimento empotrado comparándolas con las instrucciones de este manual. Tenga en cuenta que es posible alinear la puerta con los demás muebles, incluso si excede el panel de control en altura.
• Asegúrese de que la superficie de instalación sea estable y sólida.
• Aplique la película protectora, suministrada en el kit de instalación, debajo de la encimera y en los muebles circundantes. Esta película protege los muebles de la humedad.
• Tenga cuidado al abrir y cerrar el producto;
• Una instalación incorrecta puede provocar que el producto se vuelque;
• El producto debe estar nivelado para funcionar correctamente; de lo contrario, la puerta no se cerrará bien y se escapará vapor caliente.

Dónde instalar el lavavajillas

2

• Instale y utilice este producto en un ambiente cerrado, cubierto, seco y bien ventilado;
• No instale el producto en áreas abiertas expuestas a los agentes atmosféricos; Monte el producto cerca de una toma de corriente;
• Utilice el producto solo si está instalado en un hueco de encastre, de lo contrario existe riesgo de lesiones y quemaduras;
• No instale el lavavajillas debajo de una placa de cocción;
• No instale el producto cerca de fuentes de calor (radiadores, estufas, etc.);
• No coloque el producto sobre alfombras o superficies similares;
• Coloque el producto sobre una superficie limpia, plana y sólida.

3 Dimensiones del lavavajillas

Dimensiones en mm

Vista axonométrica frontal del producto

Vista axonométrica frontal con puerta de cocina

ATENCIÓN: si el panel de cocina pesa más de 9 kg, contacte con el servicio de asistencia.

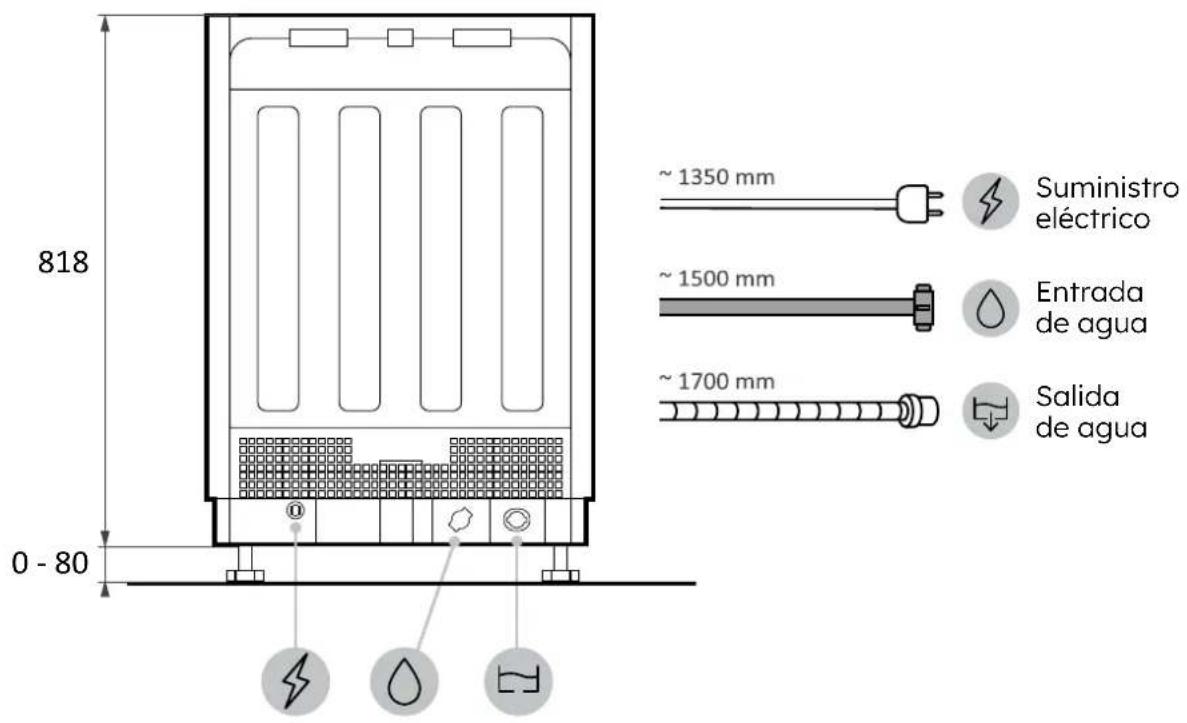

Dimensiones en mm

Vista trasera

Vista lateral

4 Video de instalación bajo el caso

Puede ver el video de instalación del producto escaneando el código QR:

o haciendo clic en el siguiente

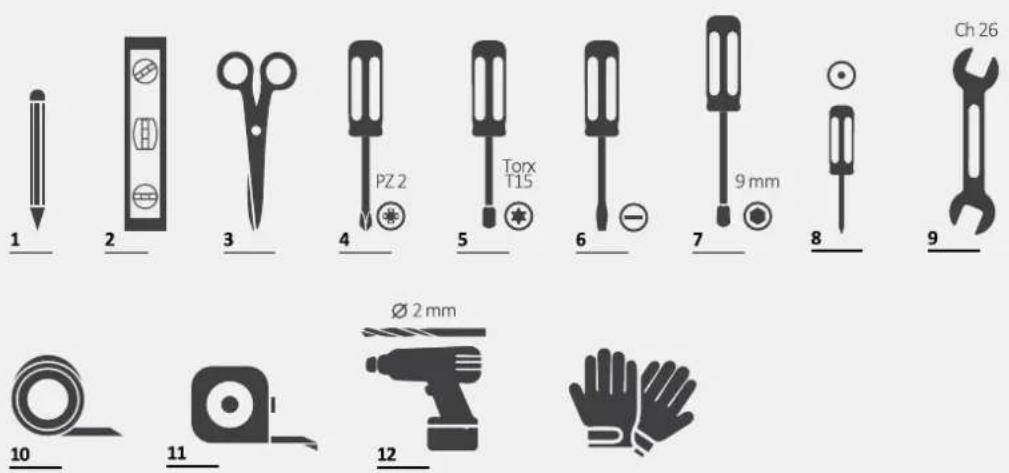

5 Herramientas para la instalación

Herramientas necesarias

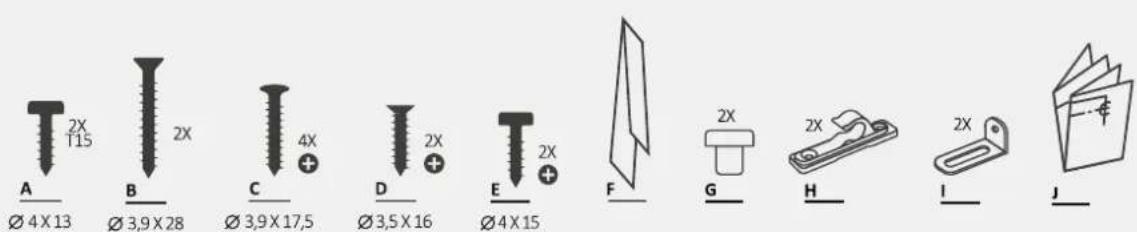

Herramientas suministradas con el producto

Dimensiones en mm

Vista axonométrica

A

ATENCIÓN: La altura mínima del hueco de encastre es de 818 mm; en este caso, la distancia entre la puerta y el suelo debe estar entre 10 y 130 mm. Si se eleva el lavavajillas (máx. 898 mm), también debe aumentar proporcionalmente la distancia entre la puerta y el suelo, hasta un máximo comprendido entre 90 y 210 mm

7 Indicaciones para la instalación del lavavajillas

7.1 Instalación de la banda anti-vapor

Aplique la cinta debajo de la encimera y en los laterales de los muebles adyacentes.

1.

2.

3.

7.2 Ajuste de la altura

Incline el lavavajillas levantando la parte trasera unos 10 cm.

7.3 Ajuste del pie trasero

Ajuste la altura del pie trasero desde el frente de la máquina como se indica.

7.4 Ajuste de la altura de los pies delanteros

Actúe directamente sobre las patas delanteras. Si es necesario, levante ligeramente el lavavajillas.

7.5 Ajuste de inclinación

Nivele el lavavajillas con respecto al plano vertical y horizontal.

7.6 Inserción en el hueco empotrado

Insertar el lavavajillas en el hueco de encastre y comprobar medidas y tolerancias.

Fijación de los pies delanteros 7.7

Tras comprobar todas las medidas, fijar definitivamente las patas delanteras para que no se aflojen con el tiempo. Esta operación también se puede realizar cuando se instale el panel de cocina.

7 Indicaciones para la instalación del lavavajillas

7.8 Preparación del panel

1.

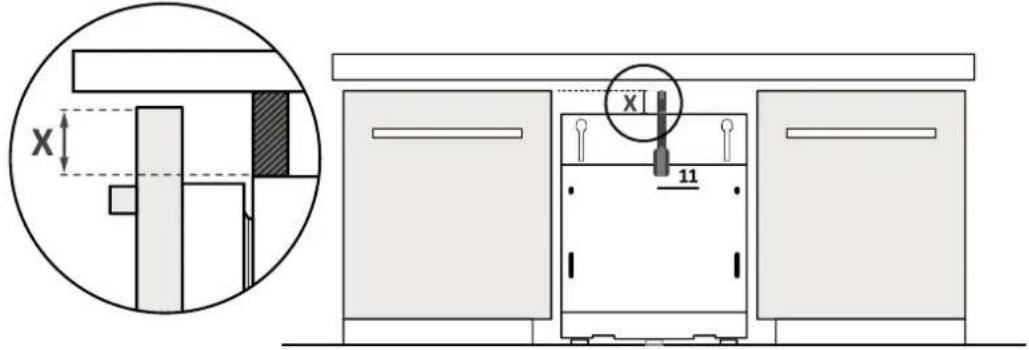

Mida la distancia entre el borde superior de las puertas adyacentes y el lavavajillas;

2.

Trasladar la medida al panel de la cocina y marcar el centro;

3.

Aplique la plantilla de perforación y siga las instrucciones proporcionadas;

7.8 Preparación del panel

4.

Retire la plantilla y coloque los accesorios.

ATENCIÓN: evite que las cabezas de los tornillos sobresalgan en la parte trasera del panel al instalar el tirador.

7.9 Instalación del panel

1.

Inserte las clavijas superiores en las ranuras del lavavajillas;

2.

Fije el panel en la parte inferior del lavavajillas;

3.

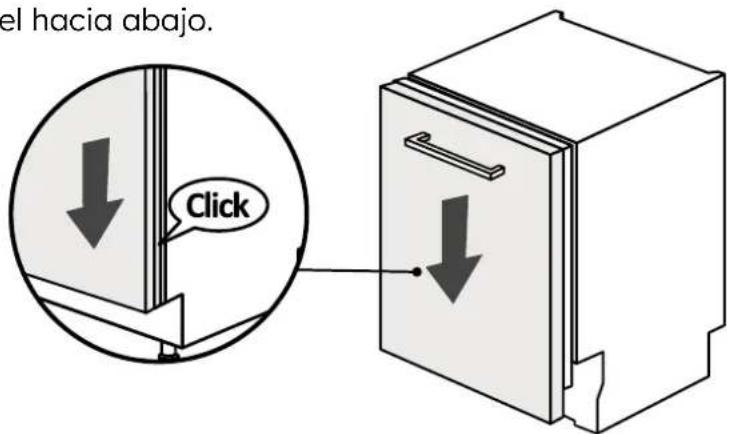

Empuje el panel hacia abajo.

ATENCIÓN: Conecte ahora el lavavajillas a la red de agua y electricidad, siguiendo las indicaciones del capítulo 8.

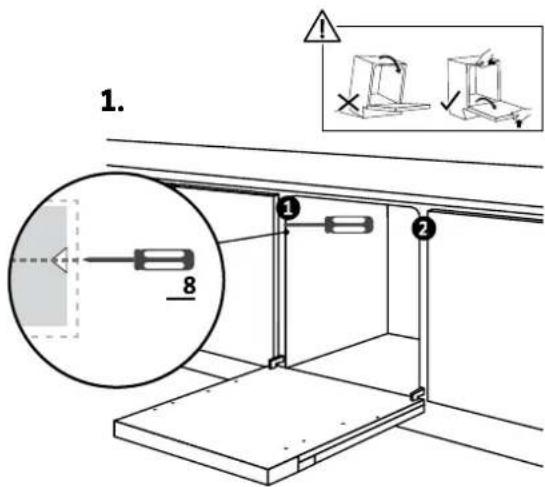

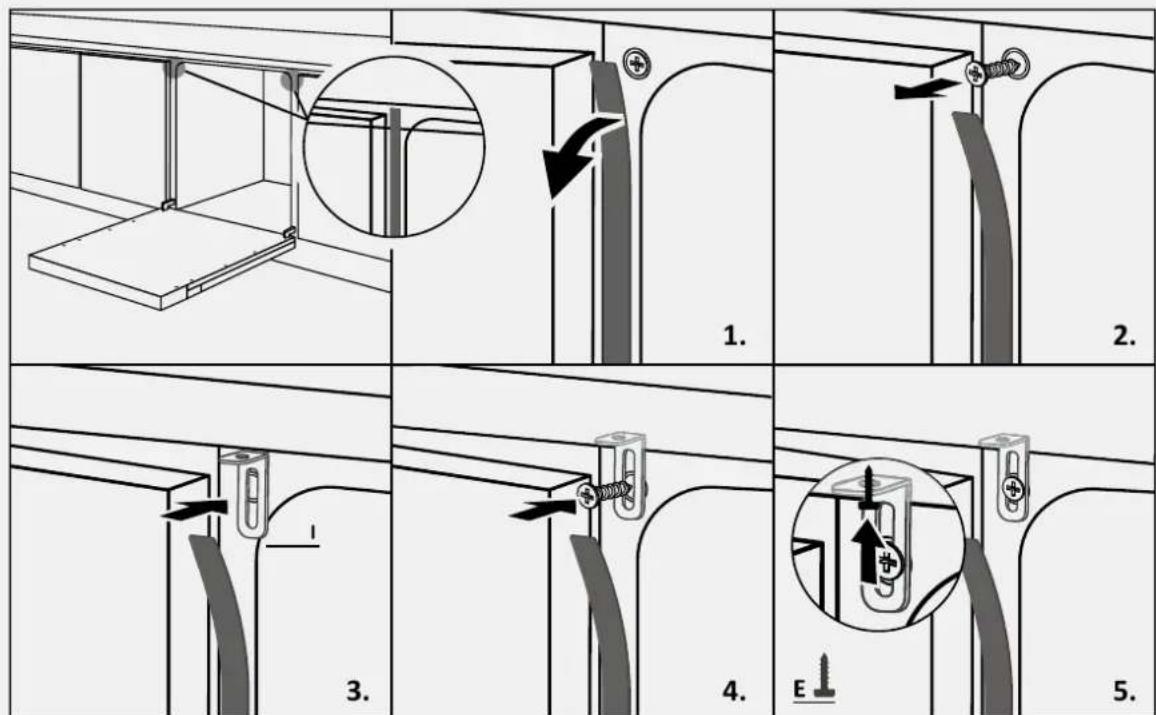

7.10 Fijación de la máquina a la cocina

Instrucciones para fijar el lavavajillas al lateral de los muebles adyacentes.

ADVERTENCIA: Si no puede fijar el lavavajillas lateralmente, use los soportes provistos y fíjelo a la encimera; tenga cuidado si el material de la encimera no es madera.

8 Conexión a la red de agua y electricidad

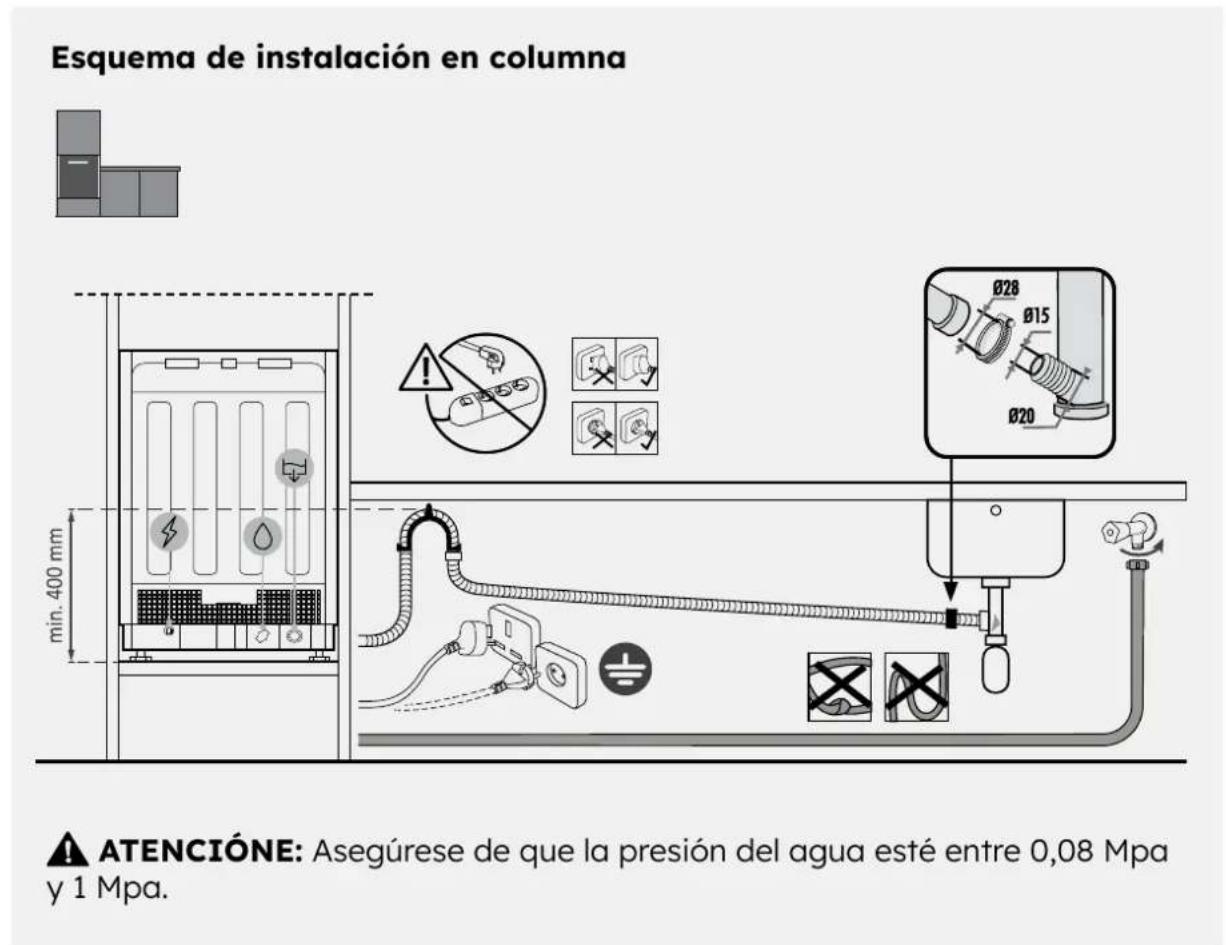

8.1 Esquema de conexión

8.2 Dispositivos de seguridad

Todos los lavavajillas están equipados con un dispositivo de seguridad contra desbordamiento que, si el agua supera el nivel normal debido a un mal funcionamiento, detiene automáticamente la entrada de agua y/o evacua el exceso.

Para más detalles, consulte el Manual de instrucciones.

Entrega al usuario

9

Al final de la instalación:

• Informar al usuario sobre los sistemas esenciales;
• Informar al usuario sobre todos los aspectos relevantes para la seguridad en el uso y la manipulación;
• Entregar al usuario los accesos y las instrucciones de uso e instalación para conservar con cuidado.

Al final de la instalación, retire la película protectora, la cinta adhesiva y todos los demás materiales de embalaje y saque los accesorios suministrados del interior del lavavajillas.

NOTA: La apariencia real del producto depende del modelo elegido.

Desmontaje del lavavajillas

10

• Desconecte el producto de la red eléctrica y de agua; Desatornille los tornillos de fijación;
• Levante ligeramente el producto y extráigalo completamente;
• Este producto no daña el mueble, que podrá utilizarse también con un nuevo electrodoméstico.

Haier

El presente manual de instalación está previsto para los instaladores de cocinas que instalan estos productos. Para garantizar la seguridad y obtener mejores resultados, lea atentamente el presente manual, incluidas las advertencias de seguridad, y consérvelo para futuras consultas. Antes de proceder a la instalación, anote el número de serie, ya que puede ser necesario en caso de reclamaciones. Compruebe si hay posibles daños y consulte a un técnico especializado en seguridad antes de proceder. Respete siempre todos los materiales de instalación.

NOTA: Las características y dimensiones que se indican en este documento son orientativas y pueden cambiar sin previo aviso.

Índice

1 Elementos de seguridad para la instalación p.2-3 2 Cómo se instala el lavavajillas p.3 3 Instalación del lavavajillas p.4-5 4 Instalación del lavavajillas integrado p.6 5 Trabajos de instalación p.6 6 Instalaciones eléctricas p.7

7 Instrucciones de instalación del lavavajillas p.8-15

7.1 Características técnicas 7.2 Regulación de altura 7.3 Regulación del nivel del agua 7.4 Regulación de altura de las patas traseras 7.5 Regulación de inclinación 7.6 Introducción en el espacio empotrado 7.7 Fijación de las patas delanteras 7.8 Preparación del mueble 7.9 Instalación del mueble 7.10 Fijación del lavavajillas en la cocina

8 Conexión del aparato a la red de agua y a la red eléctrica p.16-17

8.1 Diagrama de conexión 8.2 Dispositivos de seguridad 9 Entrega al usuario p.17 10 Desmontaje del lavavajillas p.17

8.1 Diagrama de conexión 8.2 Dispositivos de seguridad

9 Entrega al usuario p.17 10 Desmontaje del lavavajillas p.17

8.2 Dispositivos de seguridad

7.7 Fijación de las patas delanteras

Compruebe todas las medidas antes de fijar definitivamente las patas delanteras, para evitar su desmontaje con el tiempo. Esta operación también se puede realizar después de la instalación de la encimera.

7 Instrucciones de instalación del lavavajillas
