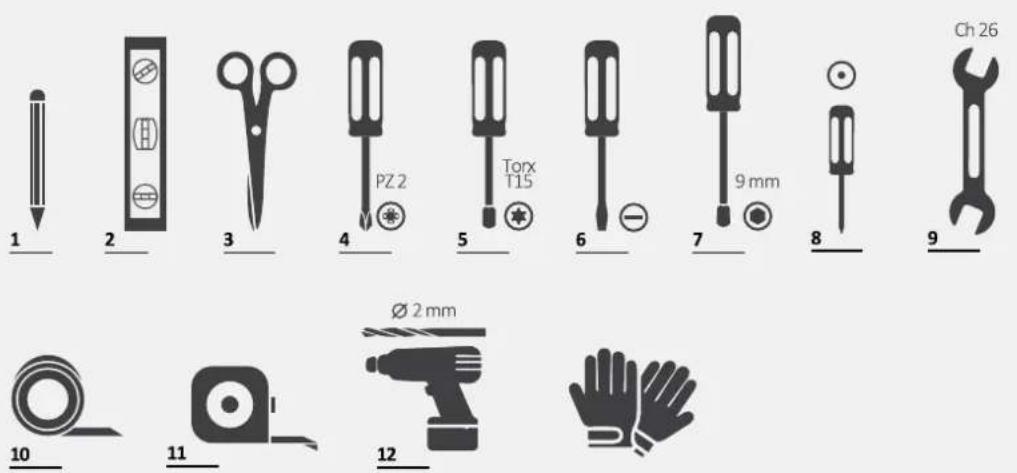

Potrebné nastroje

Po skontrovaní větkych rozmerov trvalo pripevnite predné nožicky, aby sa Časom neuvolnili. Tento ukon je možné vykonaf aj po namontovaní kuchynského panelu.

Použite vrtaciu šablónu a postupujte podla priloženych pokynov;

7.8 Priprava panelu

4.

Odstrante šablónu a pripevnite prisluşenstvo.

POZOR: Zabrante tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri instaláci rukovăte.

8.2 Bezpečnostné zariadenia

Doručenie používatel'ovi

9

• Informujte použivatelá o základních funkciachers;
• Informujte používatěa o vsetkych dôležitych aspektoch bezpečného používania a manipulácie;
• Odovzdajte použivatelevoi prislušenstvo a pokyny na použivanie a montáž na starostlivé uschovanie.

Demontáž umývačky riadu

10

Tato instalacni prirucka je urcena pro vyrobce kuchyni, kteri tyto vyrobky zacleni. Pro zajišteni bezpečnosti a dosaženi nejlepsich vysledku si dūkladné prečtěte tuto priručku, včetné bezpečnostnich tokynu, a uchovejte ji pro budouci použití. Pred zahájením instalace si poznamenejte sérióve cislo, protoze mûze byt potřebné v pripadě oprav. Zkontrolujte pripadná poskození během prepravy a v pripadě pochychbstó se pred použitím poradte s technikem. Vždy uchovávejte veškériy obalový material mimo dosah detí.

i Poznámka: Vlastnosti a obraky uvedene v tomto dokumentu jsou pouze orientacni a mohou se zmenit bez predchoziho upozorneni.

Obsah

1 Bezpečnostní upozorněné k instalaci p.2-3
2 Kde nainstalovat myčku nádobi p.3
3 Rozměry myčky námobí p.4-5
4 Instalačni video krok za krokem p.6
5 Nastroje pro instalaci p.6
6 Rozmery pro vestavbu p.7
7 Pokyny k instalaci mycky nadobí p.8 - 15

7.1 Instalace parniho pasku
7.2 Nastaveni vysky
7.3 Nastavení zadné nožky
7.4 Nastavení výšky prědničn nožek
7.5 Nastavení sklonu
7.6 Vlození do vestavěného prostoru
7.7 Upevněni prědnich nožek
7.8 Priprava panelu
7.9 Instalace panelu
7.10 Upevní stroje ke kuchyni

8 Pripojenik vodovodni a elektrické siti p.16-17

8.1 Schéma zapojení
8.2 Bezpečnostné zařizení

9 Predani uzivatelii p.17
10 Demontáž myčky p.17

Přečtěte si tyto pokyny pržed zahájením instalace produktu. Vase bezpečnost je pro nás velmi duležitá. Před použitím vyrobku si pečlivě prěčtěte tyto informace.

• Instalaci musi provest kvalifikovany technik, ktery zná a dodržuje platné zákony v zemi instalace a pokyny vyrobce;
• Pokud je nutná pomoc vyrobce k odstraněni závad zpúsobenych nesprávnou instalaci, tato pomoc není kryta zárukou;
• Odstrańte obalovy materiai pręd uvedenim spotrěbiść do provozu;
• Po vybaleni vyrobku zkontrolujte, zda není poskozen, a v pripadě problémů kontaktujte servisné středisko jestě prěd instalaci a nepřipojúte jej k elektrické siti;
• Poškozený vyrobek můze zpúsobit zkrat, uraz elektrickým proudem, požár a dalínebezpeci;
• Zkontrolujte, zda baleni obsahuje prislusenstv nebo doplinskové materialy (sácky se šrouby, dokumenty, brožury atd.), a v pripadě potřeby je vyjměte a uschovejte;
• Nesprávná instalace může zpúsobit škody nebo zraněni osob, zviřat nebo věci. Vyrobce nenese odpovednost za takové škody nebo zraněni;
• Bezpećné použivani je zajistěno pouze tehdy,Pokud byla instalace provedena správně podle těchto pokynú. V pripadě poskození v důslédku nesprávné montáze nese odpovednost montér;
• Během instalace nesmí být spotřebic pripojen k elektrické siti;
• Doporučuje se nosit ochranné rukavice během instalace, aby nedoslo k poraněni šrezem;
  V priadene nespravne instalace, neopravneho zasahu do pristroje nebo nespravnego pripojeni zaruka na vyrobek zanika;
• Ujistěte se,Že po vestavbě není napájecí kabel produktu pristupné;
• Po instalaci se napajeci kabel nesmi dostat do kontaktu s pohyblivymi castmi kuchynskych component (napr. zasuvkou) a nesmi byt vystaven mechanickemu namahani;
• Pri predani vyrobku koncovemu uživateli musi technik zajistit, ze byl správně naintalován;
• Nezapojte produkt do elektrické sítě, dokud nebude prědní panel plné naintalován. Jinak hroží nebezpečí urazu elektrickým proudem;
  Davejte pozor pri preprave, vyrobek je těžký;
• Pred zahájením instalace zkontrolujte vsechny rozměry vestavěného prostoru podlePokynu uvedenych v toto námodu. Upozornujeme, ze je možné zarovnat dveře sostatnimi skřinkami, i když presahuji ovladaci panel;

• Ujistěte se, ze instalacné prostor je stabilní a pevný;

• Aplikujte ochrannou foli, ktera je soucasti instalacni sady, pod pracovni desku na okolni nabytek. Tato folie chrani nabytek pred vlhkosti;

• Budte opatrni pri otevirani a zavirani produktu;
• Nesprávná instalace muže způsobit prěvrácné produktu;
• Vyrobek musi byt vyrovnány, aby správně fungoval, jinak se dveře správně nezavřou a unikne horká pára.

Kde nainstalovat myčku nádobí

2

• Nainstalujte a použivejte tento vyrobek v uzavreném, krytém, suchém a dobre větraném prostřédi;
• Neinstalujte vyrobek ve venkovnich prostorech vystavenych povetrnostnim vlivum;
• Namontujte výrobek v blízkosti elektrické zásuvky;
• Používejte výrobek pouze tehdy, je-li vložen do vestavného prostoru, jinak hroží riziko zraněni a popálén;
• Neinstalujte myčku pod varnou desku;
• Neinstalujte výrobek v blízkosti zdrojú tepla (radiátrory, kamna atd.);
• Nevkladejte vyrobek na koberce nebo podobné povrchy;
• Umistete vyrobek na Čistý, rovný a pevný povrch.

Rozmery v mm

Předné axonometricrický pohled na vyrobek

Předné axonometrický pohled s kuchyneyskymi dvírký

UPOZORNENI:Pokud je kuchynsky panel tezne 9 kg,konta-ktujte servisni stredisko.

Rozmery v mm

Zadni pohled

Boční pohled

Video instalace

produktu muzete zobrazit

naskenovanim QR kódu.

nebo kliknutim na následujíci

A UPOZORNENI: Minimálni výska vyklenku je 818 mm; v toto pripadé musi byt vzdalenost mezi dveřmi a podlahou mezi 10 a 130 mm. Pokud je myčka nadobí zvednuta (max. 898 mm), musi se také uměrně zvysit vzdalenost mezi dveřmi a podlahou, až do maxima mezi 90 a 210 mm.

7 Pokyny tyszajci se instalace mycky nadobí

Instalace parotěsného pásu7.1

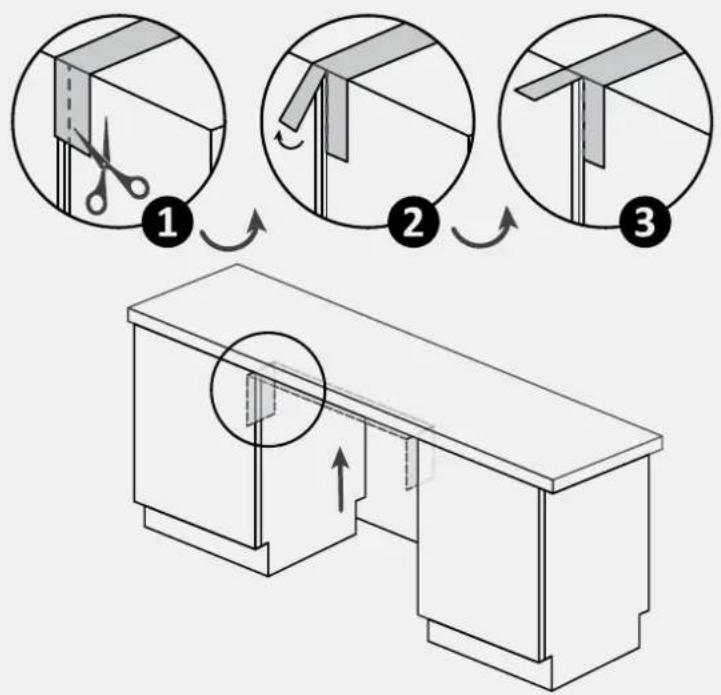

Aplikujte pasku pod pracovni desku a na stranach sousednich skrinek.

1.

2.

3.

7.2 Nastavení výšky

Naklonte myčku zvednutim zadni cásti asi o 10 cm.

7.3 Nastavení zadné nožicky

Nastavte vysku zadni nozicky zepre du stroje podlePokynu.

7.4 Nastavení výšky prědnich nožiček

Pusobte primo na prední nožicky. V pripadě potřeby lahce zvedněte myčku.

7.5 Nastavení sklonu

Vyrovnejte myčku nádobi podle svislé a vodorovné roviny.

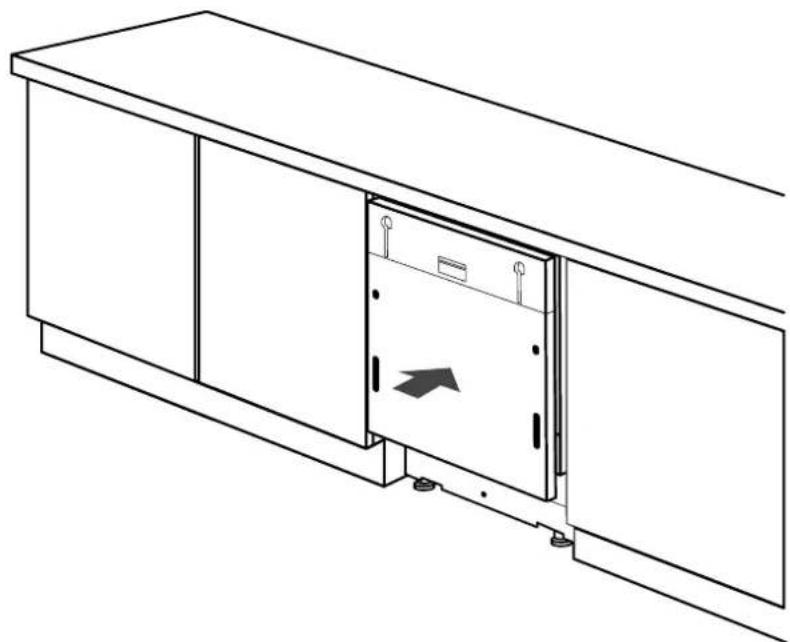

Vložte myčku nádobí do vestavného prostoru a zkontrolujte rozměry a tolerance.

Upevnéni prědnich nožiček7.7

Po kontrole vsech Rozmeru trvale upevnete predni nozky, aby se chsem neuvolnily. Tento ukon lze provest i po pripevneni kuchynského panelu.

Přestre rozměr na kuchynský panel a oznáčte střed;

3.

Aplikujte vrtaci sablonu a postupujte podle prilozenych poknu;

7.8 Príprava panelu

4.

Odstraţe šablonu a pripevněte príslušenství.

A Z POZOR: abrante vyčniváni hlav šroubů na zadné straně panelu pri instalaci madla.

7.9 Installace panelu

1.

Vložte horní kolíky do slotů myčky;

2.

Pripevnete panel k dolni casti mycky nadobi;

3.

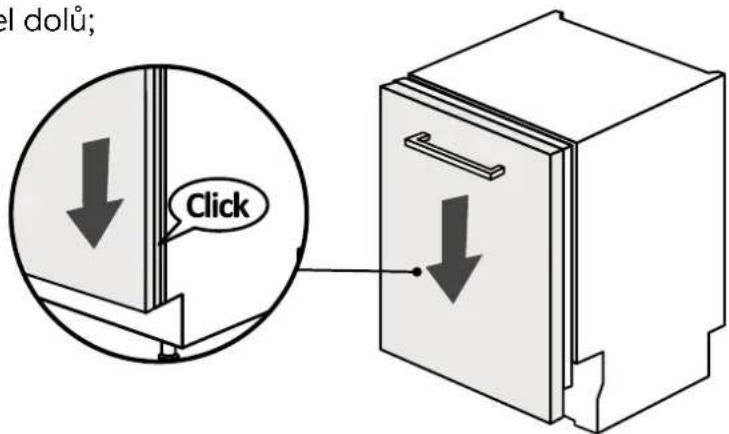

Stiskněte panel dolú;

A Z POZOR: Nyni pripojte mycku nadobí k vodovodni a elektrické siti podlePokynu v kapitole 8.

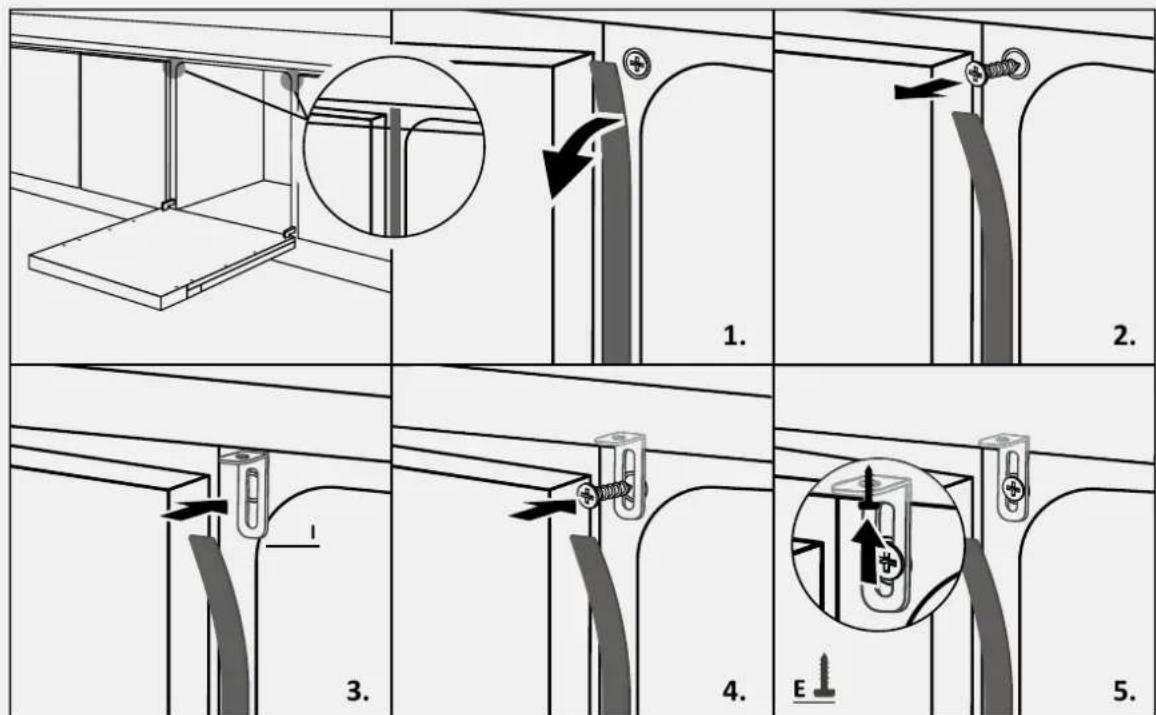

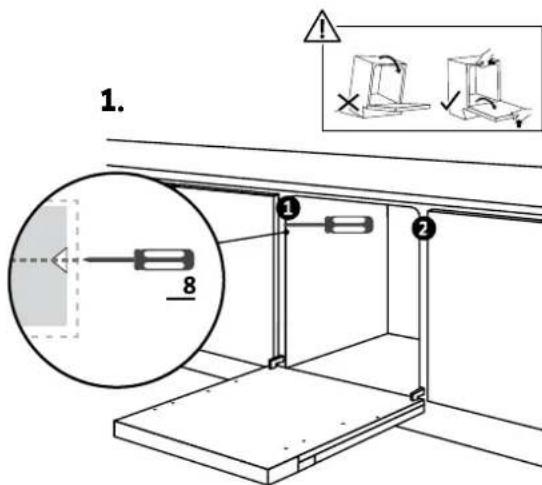

7.10 Připevní stroje ke kuchyneyské lince

Pokyny pro pripevní myčky na bok sousednich skrěnek.

VAROVANI: Pokud nelze mycku pripevnit ze strany, pouijte dodané drázaky a pripevněte ji k pracovni desce; budte opatrní,Pokud material pracovni desky není d'revený.

8.1 Schéma zapojeni

Scheme instalace ve sloupci

VAROVANI: Ujistete se, ze tlak vody je mezi 0,08 Mpa a 1 Mpa.

8.2 Bezpečnostní zařizení

Vsechny mycky jsou vyaveny bezpecnostnim zaizenim proti pretecen, které v pripadé prekroceni normalni hladiny vody v dusledku poruchy automaticky zastavi privod vody a/nebo odvede prebytek.

Provice informaci si prectete uživatelskou priručku.

Předání uživateli

9

Na konci instalace:

• Informujte uživatele o základnich funkácích;
• Informujte uživatele o všech důlezitych aspektech bezpečného použivani a manipulace;
• Predat uživoteli príslušenstvi a pokyny k použitá a montáži k pečlivému uchovani.

Na konci instalace odstrańte ochrannou foli, pásku a vsechny ostatni obalové materiały a vyjměte dodané príslušenství zevnitr myčky nádobi.

Poznámka: Skutečné vzhled vyrobku závisí na zvoleném modelu.

Demontáž myčky námobí

10

• Odpjte vyrobek od elektrické a vodovodni sîte;
• Odsroubujte upevnovaci srouby;
  Lehce zvednete vrobek a zcela jej vytahnete;
• Tento produkt nepoškodi nábytek, který lze použít i s novým spotřebicem.
