BEDIENUNGSANLEITUNG XS 6B4S3FSB-80 HAIER

Dieses Installationshandbuch ist für Kuchenhersteller gedacht, die diese Produkte aufnehmen werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen,lesen Sie these Handbuch einschließlich der Sicherheitsanweisungen sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf. Notieren Sie vor der Installation die Seriennummer, da diese im Reparaturfall bestehtigt werden können. Überprüfen Sie während des Transports auf Schäden und konsultieren Sie im Zweifelsfall vor der Verwendung einen Techniker. Halten Sie alle Verpackungsmaterialien stets außerhalb der Reichweite von Kindern.

HINWEIS: Die Merkmale und Abbildungen in thism Dokument dienen nur zur Veranschaulichung und konnen ohne Vorankündigung geändert werden.

Inhaltsverzeichnis

1 Sicherheitshinweise für die Installation p.2-3
2 Wo die Spülmaschine installiert werden soll p.3
3 Abmessungen der Spülmaschine
4 Schritt-für-Schritt Installationsvideo p.6
5 Werkzeuge für die Installation p.6
6 Nischemaße p.7
7 Hinweise zur Installation der Spülmaschine p.8 - 15

7.1 Installation des Dampfbands
7.2 Hohenverstellung
7.3 Einstellung des hinteren Fufes
7.4 Einstellung der Höhe der vorderen Fuß
7.5 Neigungsverstellung
7.6 Einsetzen in das Einbaufach
7.7 Befestigung der vorderen Fuß
7.8 Vorbereitung des Panels
7.9 Platteninstallation
7.10 Befestigung der Maschine an der Küche

8 Anschluss an Wasser- und Stromnetz p.16-17

8.1 Anschlussdiagramm
8.2 Sicherheitsvorrichtungen

9 Übergabe an den Benutzer p.17
10 Ausbau der Spülmaschine p.17

Bitte beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihr Sicherheit ist uns sehr wichtig. Lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze im Installationsland und die Anweisungen des Herstellers kennt und einhalt;
• Wenn die Unterstützung des Herstellers zur Behebung von Fehlern aufgrund einer fehlerhaften Installation erforderlich ist, fällt diese nicht unter die Garantie;
• Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betriebnehmen;
• Überprüfen Sie nach dem Auspacken des Produkts, ob es beschädigt ist, und wenden Sie sich im Problemfall an den Kundendienst, bevor Sie mit der Installation fortfahren und schließen Sie es nicht an das Stromnetz an;
• Ein beschädigtes Produkt kann einen Kurzschluss, Stromschlag, Brandgefahr und andere Gefahren verursachen;
• Prüfen Sie, ob sich im Verpackungsmaterial Zubehör oder weitere Materialien (Beutel mit Schrauben, Unterlagen, Broschüren usw.) befinden, und entfernen und bewahren Sie diese ggf. auf;
• Eine fehlerhafte Installation kann Schäden oder Verletzungen an Personen, Tieren oder Sachen verursachen. Der Hersteller kann für solche Schäden oder Verletzungen nicht haftbar gemacht werden;
• Die sichere Nutzung ist nur gewährleistet, wenn die Installation gemäß diesen Anweisungen korrekt durchgeführt wurde. Bei Schäden durch fehlerhafte Montage liegt die Verantwortung beim Installateur;
• Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein;
• Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnit-tverletzungen zu vermeiden;
• Bei fehlerhafter Installation, Manipulation am Gerät oder nicht konformer Verbindung erlischt die Produktgarantie;
• Stellen Sie sicher, dass das Netzkabel des Produkts nach dem Einbau nicht zungänglich ist;
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen der Kuchen-elemente (z. B. einer Schublade) in Kontakt kommt und keinen mechanischen Belastungen ausgesetzt sein;
• Bei der Übergabe des Produkts an den Endbenutzer muss der Techniker sicherenstellen, dass es korrekt installiert wurde;

• Schlieben Sie das Produkt nicht an das Stromnetz an, bevor die Frontblende vollständig installiert ist. Andernfalls besteht Stromschlaggefahr;

• Achten Sie beim Transport auf das Gewicht des Produkts;

• Überprüfen Sie vor der Installation alle Maße des Einbauraums anhand der Anweisungen in thisen Handbuch. Beachten Sie, dass es möglich ist, die Tur an die anderen Möbeltären anzugleichen, auch wenn sie hörher als das Bedienfeld ist;
• Stellen Sie sicher, dass der Installationsbereich stabil und fest ist;
• Bringen Sie die Schutzfolie aus dem Installationskit unter der Arbeitsplatte und an den angrenzenden Möbeln an. Diese Folie schützt die Möbel vor Feuchtigkeit;
• Seien Sie beim Öffnen und Schließen des Produkts vorsichtig;
• Eine falsche Installation kann zum Umkippen des Produkts führen;
• Das Produkt muss waagerecht stehen, damit es ordnungsgemäß Funktioniert. Andernfalls schließt die Tur nicht richtig und keinher Dampf kann entweichen.

Wo die Spülmaschine installiert werden soll

2

• Installieren und verwenden Sie these Produkt in einer geschlossenen, überdachten, trockenen und gut belufteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Bereichen, die den Witterungseinfüssen ausgesetzt sind;
• Montieren Sie das Produkt in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einen Einbauschrank eingesetzt ist, andernfalls besteht Verletzungs- und Verbrennungsgefahr;
• Installieren Sie den Geschirrspulern nicht unter einem Kochfeld;
• Installieren Sie das Produkt nicht in der Nähe von Wärmequellen (Heizkörper, Öfen usw.);
• Stellen Sie das Produkt nicht auf Teppiche oder ähnliche Oberflächen;
• Stellen Sie das Produkt auf eine saubere, flache und feste Oberfläche.

3 Abmessungen der Spülmaschine

Abmessungen in mm

Frontale axonometrische Ansicht des Produkts

Frontale axonometrische Ansicht mit Kuchentür

ACHTUNG: wenn die Kichenfront mehr als 9kg wiegt, wenden Sie sich an den Kundendienst.

Abmessungen in mm

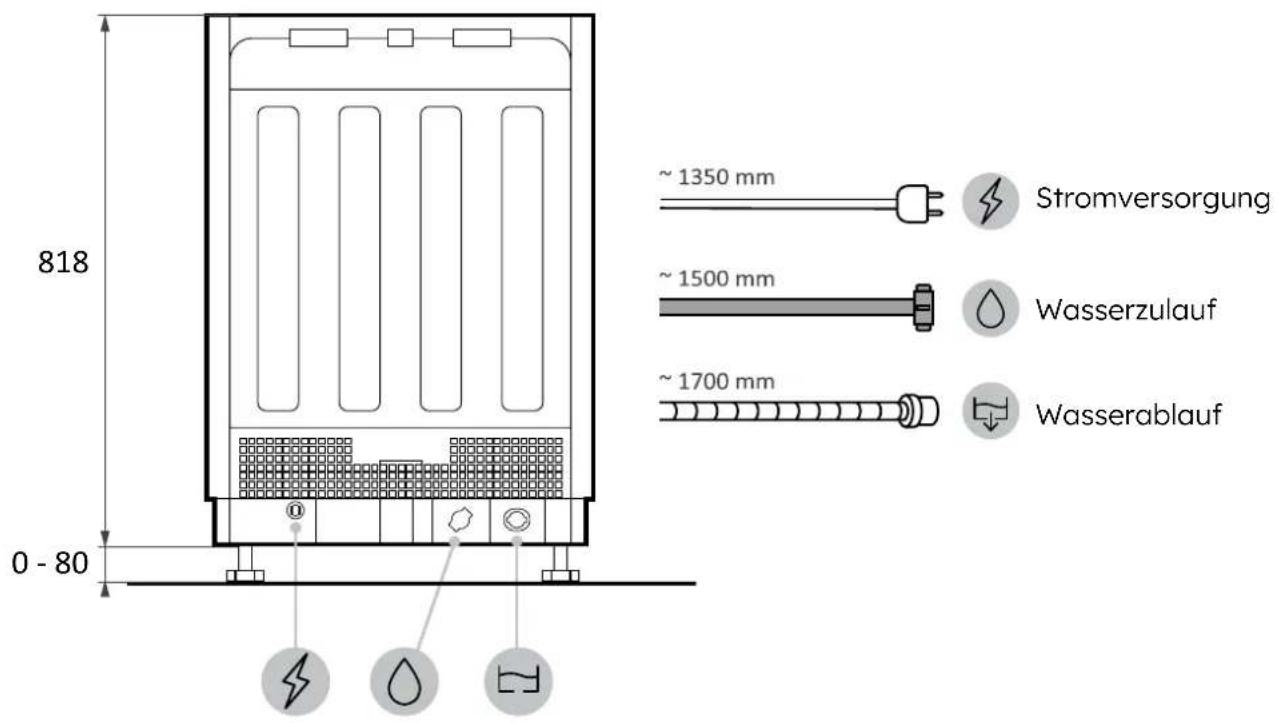

Rückansicht

Seitenansicht

4 Schritt-für-Schritt Installationsvideo

Sie können das Installationsvideo

des Produkts durch Scannen

des QR-Codes ansehen.

oder durch Klicken auf den folgenden

link

5 Werkzeuge für die Installation

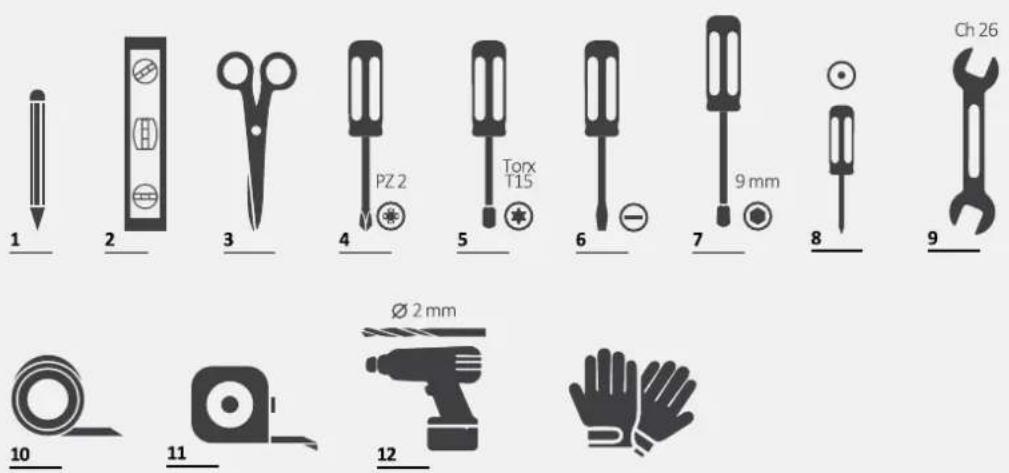

Erforderliche Werkzeuge

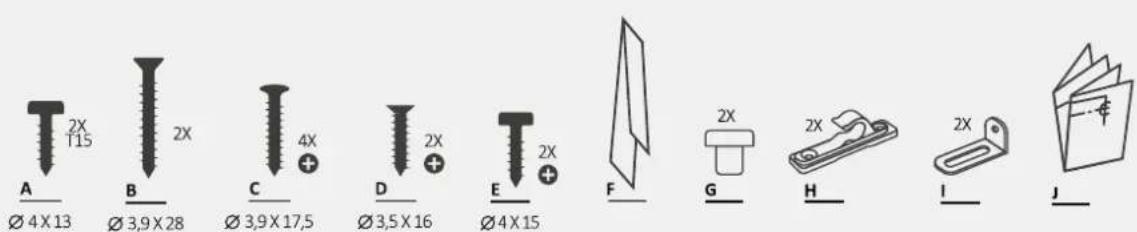

Mit dem Produkt gefelte Werkzeuge

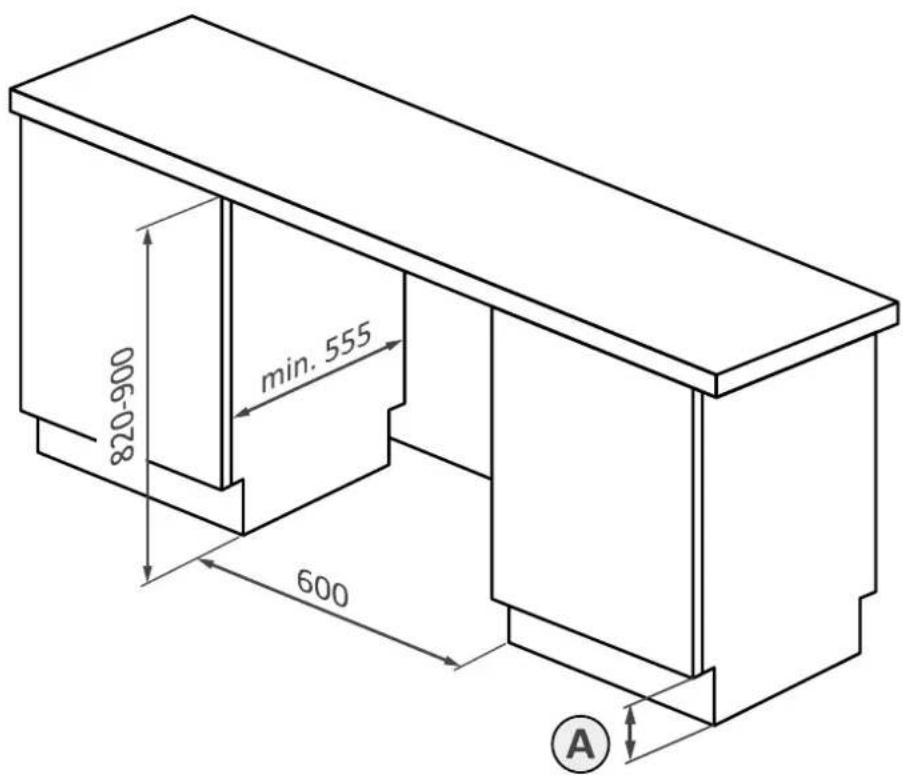

Abmessungen in mm

Axonometrische Ansicht

A

A CHTUNG: Die Mindesthöhe der Nische beträgt 818 mm; in thisem Fall muss der Abstand zwischen Tur und Boden zwischen 10 und 130 mm liegen Wenn der Geschirrspuler angehoben wird (max. 898 mm), muss auch der Abstand zwischen Tur und Boden proportional vergroßert werden, bis zu einem Maximum zwischen 90 und 210 mm.

Installation des Dampfschutzstreifens7.1

Bringen Sie die Leiste unter der Arbeitsplatte und an den Seiten der angrenzenden Schranke an.

1.

2.

3.

7.2 Höheneinstellung

Neigen Sie den Geschirrspuler, indem Sie die Rückseite um ca. 10 cm anheiten.

7.3 Einstellung des hinteren Füßes

Stellen Sie die Höhe des hinteren Fußes von vorne an der Maschine wie angegeben ein.

7.4 Einstellung der Höhe der vorderen Fuß

Direkt an den vorderen Füßen einstellen. Bei Bedarf den Geschirrspüller leicht anheiten.

7.5 Neigungsverstellung

Die Spulmaschine in der Vertikalen und Horizontalen ausrichten.

7.6 Einbau in den Einbauschrank

Die Spülmaschine in die Einbaunische einsetzen und Maße sowie Toleranzen prufen.

Befestigung der vorderen Fuß7.7

Nach Überprüfung aller Maße die vorderen Fuß dauerhaft fixieren, damit sie sich mit der Zeit nicht losen. Diese Vorgang kann auch nach der Montage der Kichenfront durchgeführt werden.

7.8 Vorbereitung des Panels

1.

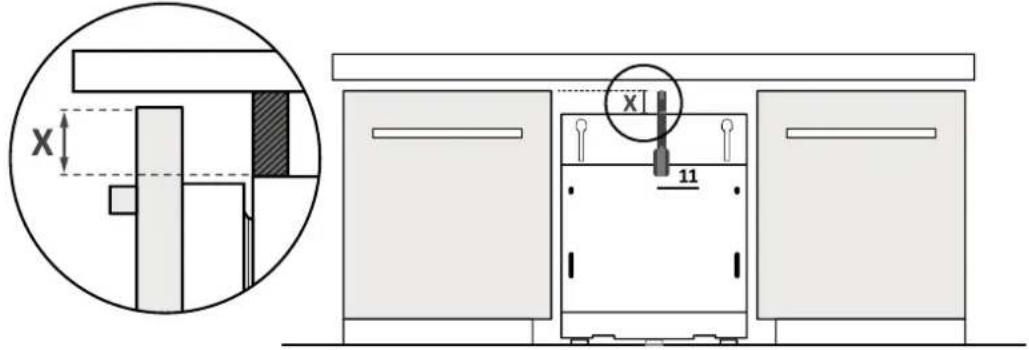

Messen Sie den Abstand zwischen der oberen Kante der angrenzenden Turen und der Spülmaschine;

2.

Übertragen Sie das Maß auf die Kuchenfront und markieren Sie die Mitte;

3.

Bringen Sie die Bohrschablone an und befolgen Sie die Anweisungen;

7.8 Vorbereitung des Panels

4.

Entfernen Sie die Schablone und bringen Sie das Zubehör an.

ACHTUNG: Vermeiden Sie, dass die Schraubenköffe auf der Rückseite des Paneels hervorstehen, wenn der Griff montiert wird.

7.9 Platteninstallation

1.

Setzen Sie die oberen Stifte in die Schlitze der Spulmaschine ein;

2.

Befestigen Sie die Blende am unteren Teil der Spulmaschine;

3.

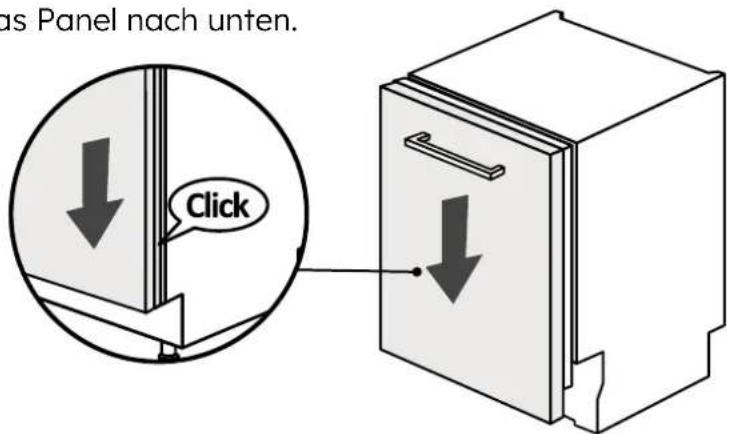

Drucken Sie das Panel nach unten.

ACHTUNG: Schlieben Sie jetzt die Spülmaschine an das Wasser- und Stromnetz an und beachten Sie die Hinweise in Kapitel 8.

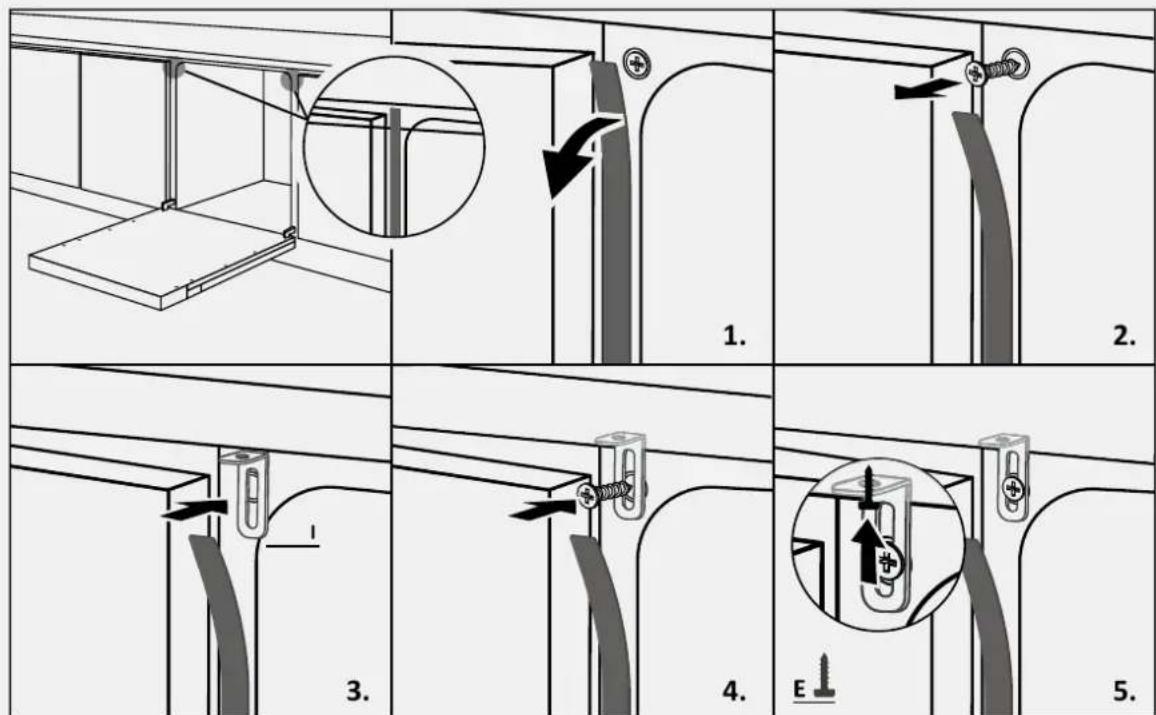

7.10 Befestigung der Maschine an der Kuche

Anweisungen zur Befestigung des Geschirrspulers an den Seiten angrenzender Schranke.

ACHTUNG: Wenn Sie den Geschirrspul er seitlich nicht befestigen konnen, verwenden Sie die mitgelieferten Halterungen und befestigen Sie hin an der Arbeitsplatte; siein Sie vorsichtig, wenn das Material der Arbeitsplatte kein Holz ist.

8.1 Anschlussdiagramm

Installationsschema fur Säulenmontage

A CHTUNG: Stellen Sie sicher, dass der Wasserdruck zwischen 0,08 Mpa und 1 Mpa liegt.

8.2 Sicherheitseinrichtungen

Alle Geschirrspulier sind mit einer Überlaufsicherung ausgestattet, die bei Überschreiben des normalen Wasserstands durch eine Fehlfunktion den Wasserzulauf automatisch stoppt und/oder das überschüsse Wasser ableitet.

FürweiterereInformationensieheBenutzerhandbuch.

Übergabe an den Benutzer

9

Am Ende der Installation:

• Den Benutzer über die wesentlichen Funktionen informieren;
• Den Benutzer über alle relevanten Sicherheitsaspekte bei Nutzung und Handhabung informieren;
• Dem Benutzer das Zubehör sowie die Gebrauchs- und Montageanleitung zur sorgfälligen Aufbewährung übergeben.

Am Ende der Installation entfernen Sie die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien und entnehmer Sie das mitgelieferte Zubehör aus dem Inneren des Geschirrspulers.

HINWEIS: Das tatsächliche Aussehen des Produkts hangt vom gewählten Modell ab.

• Trennen Sie das Produkt von Strom- und Wasserversorgung;
• Schrauben Sie die Befestigungsschrauben heraus;
• Hebien Sie das Produkt leicht an undziehen Sie es vollständig hersaus;
• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.
