KÄYTTÖOHJE XS 6B4S3FSB-80 HAIER

Toote esivaade aksonomeitrilises vaates

Tämä asennusopas on tarkoitetti keittiövalmistajille, jotka integroivat namä tuotteet. Turvallisuuden varmistamiseksi ja parhaiden tulosten saavuttamiseksi rue tamä opas huolellisesti, mukaan lukien turvallusuusohjeet, ja sailyta se tulevaa tarvetta varten. Ennen asennuksen aloittamista kirjaa sarjanumero muistiin, sillä sitä saatetaan tarvita korjauksia varten. Tarkista kuljetuksen aikana mahdollisesti syntyneet vauriot ja kysy tarvittaessa neuvoa tekniseltä asiantuntijalta ennen käyttoä. Pidä kaikki pakkaasmateriaialit aina lasten ulottumatomissa.

Huomautus: Tassā asiakirjassa esitetyt ominaisuudet ja kuvat ovat vain ohjeellisia ja voivat muuttua ilman erillsta ilmoitusta.

Sisällysluettelo

1 Asennuksen turvallisuusilmoitukset p.2-3
2 Mihin astianpesukone asennetaan p.3
3 Astianpesukoneen mitat p.4-5
4 Asennusvideo vaihe vaiheelta p.6
5 Työkalut asennusta varten p.6
6 Kalusteasennusmitat p.7
7 Tiskikoneen asennusohjeet p.8 - 15

7.1 Hórynauhan asennus
7.2 Korkeussaatö
7.3 Takajalan saatto
7.4 Etujalkojen korkeuden saatö
7.5 Kallistuksen saatö
7.6 Asettaminen upotettuun lokeroon
7.7 Etujalkojen kiinnitys
7.8 Paneelin valmistelu
7.9 Paneelin asennus
7.10 Koneen kiinnitys keittiöön

8 Liittäminen vesi- ja sahköverkloon p.16-17

8.1 Liitäntäkaavio
8.2 Turvalaitteet

9 Toimitus käytäjälle p.17
10 Astianpesukoneen purkaminen p.17

Lue namä ohjeet ennen tuotteen asentamisen aloittamista. Turvallisuutesi on meille erittäin tärkeää. Lue namä tiedot huolellisesti ennen tuotteen käytöä.

• Asennus on suoritettava patevän teknikon toimesta, joka tuntee ja noudattaa asennusmaan lakeja ja valmistajan ohjeita;
• Jos valmistajan apua tarvitaan virheellisen asennuksen aiheuttamien vikojen korjaamiseen, apu ei kuulu takuun piiriin;
• Poista pakkaismateriaali ennen laitteen käytöönottoa;
• Tarkista tuotteen purkamisen jälkeen, ettei se ole vaurioitunut. Ota tarvittaessa yhteyttä huoltoon ennen asennuksen aloittamista, öläkä kytke laitetta sahköverkkoon;
  Vaurioitunut tuote voi aiheuttaa oikosulun, sahköiskun, tulipalovaaran ja muita vaaroja;
• Tarkista, sisältaäkö pakkaus tarvikkeita tai oheismateriaialeja (ruuvipusseja, asiakirjoja, esitteitä jne.) ja poista ja sailytä ne tarvittaessa;
• Virheellinen asennus voi aiheuttaa vahinkoa tai vammoja ihmisille, eläimille tai omaisuudelle. Valmistaja ei ole vastuussa tällaisista vahingoista;
• Turvallinen käytö taataan vain, jos asennus on tehty oikein näiden ohjeiden mukaan. Väärastä asennuksesta aiheutuneista vahingoista vastaa asentaja;
• Asennuksen aikana laitetta ei saa kytkeä sähköverkkoon;
• Asennuksen aikana suositellaan suojakäsiniden käytöä viiltohaavojen välttämiseksi;
• Virheellisen asennuksen, laitteen peukaloinnin tai vaatimusten vastaisen liitannan tapauksessa tuotteen takuu raukeaa;
• Varmista, etta tuotteen virtajohto ei ole asennuksen jälkeen saatavilla;
• Asennuksen jälkeen virtajohto ei saa olla kosketuksissa keittiökalusteiden liikkuvien osien kanssa (esim. laatikko) eikä altistua mekaaniselle rasitukselle;
• Kun tuote luovutetaan loppukayttajalle, teknikon on varmistettava, etta se on asennettu oikein;
• Älä liitä tuotetta sahköverkkoon ennen kuin etupaneeli on tãysin asennettu. Muuten voi syntyä sahkövaara;
• Ole varovainen kuljetuksen aikana, tuote on raskas;
• Tarkista ennen asennuksen aloittamista kaikki integroidun osaston mitat vertaamalla niitä tämän oppaan ohjeisiin. Huomaa, etta ovi voidaan kohdistaa muiden kalusteiden ovien kanssa, vaikka se olisi korkeampi kuin ohjauspaneeli;
• Varmista, etta asennusalue on vakaa ja tukeva;

Levitä suojakalvo, joka toimitetaan asennussarjassa, työtason alle ja ympäröivään kalusteeseen. Kalvo suojaa kalusteita kosteudelta;
- Ole varovainen avatessasi ja sulkiessasi tuotetta;
- Virheellinen asennus voi aiheuttaa tuotteen kaatumisen;
- Tuotteen on oltava vaakasuorassa toimiakseen kunnolla, muuten ovi ei sulkeudu oikein ja kuumaa höyryä voi päästä ulos.

Mihin astianpesukone asennetaan

2

• Asenna ja käytä tätä tuotetta V3:V5 ja hyvin tuuletetussa ympäristössa;
• Älä asenna tuotetta ulkotiloihin, joissa se on alteiina säölosuhteille;
• Asenna tuote sahköpistorasian lahelle;
• Käytä tuotetta vain, jos se on asennettu kalusteeseen, muuten on olemassa loukkaantumis- ja palovammariski;
• Alä asenna astianpesukonetta liesitason alle;
• Älä asenna tuotetta lammönlähteiden (patterit, uunit jne.) laheisyyteen;
• Älä aseta tuotetta matoille tai vastaaville pinnoille;
• Aseta puote puhtaalle, tasaiselle ja vakaalle pinnalle.

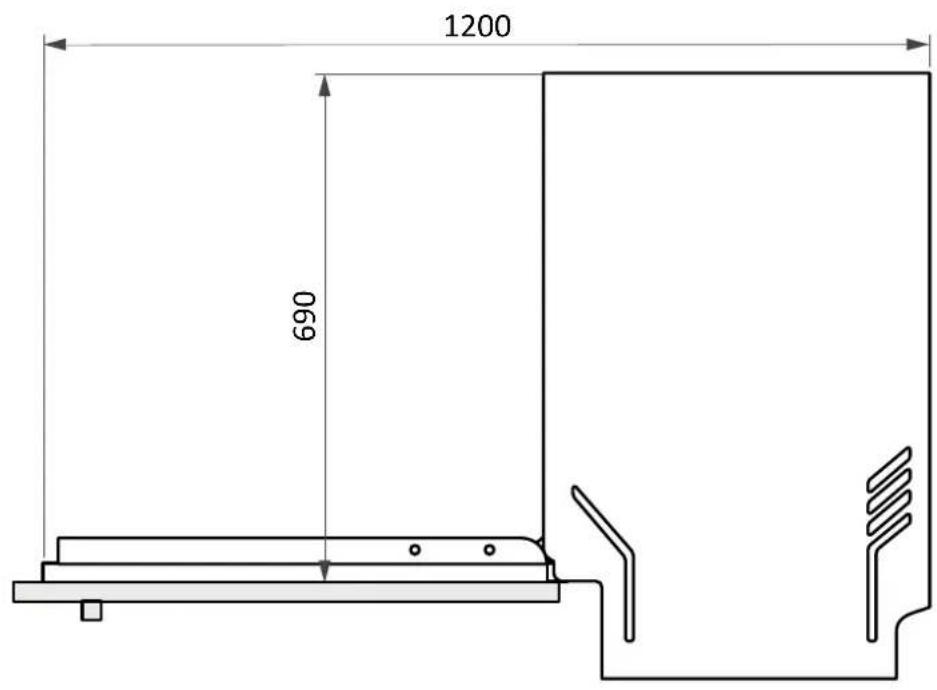

Mitat mm

Tuotteen etuosa aksonometrisessa nikymassa

Tuotteen etuosa aksonometrisessa nakymässä keittio n oven kanssa

VAROITUS: jos keittiopaneeli painaa yli 9 kg, ota yhteyttä asiakaspalveluun.

Mitat mm

Takaviisto nakyma

Sivukuva

4 Asennusvideo vaihe vaiheelta

Tuotteen asennusvideo on katsottavissa skannaamalla QR-koodi:

tai napsauttamalla seuraavaa

5 Tyokalut asennusta varten

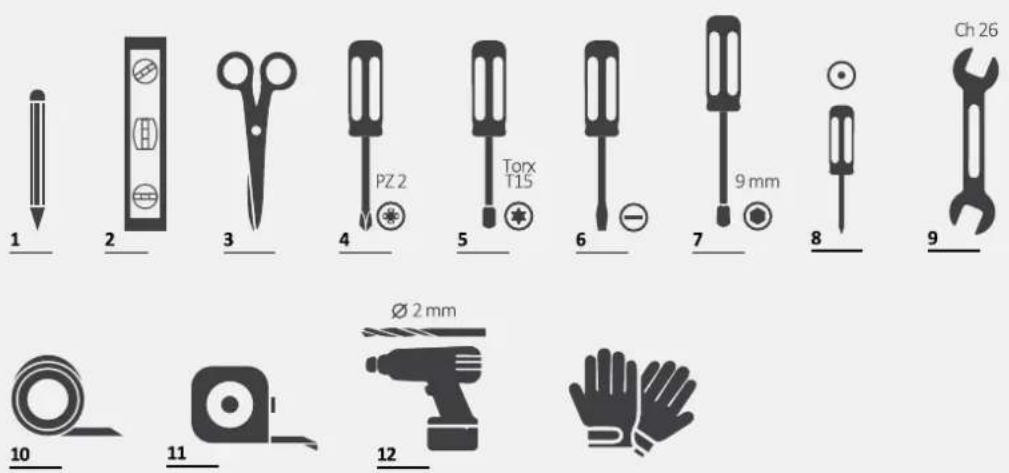

Tarvittavat tyokalut

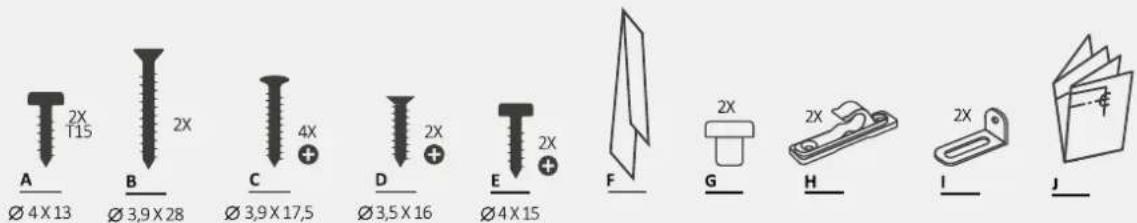

Tuotteen mukana toimitettavat tyokalut

Mitat mm

Aksometrinen näkymä

A

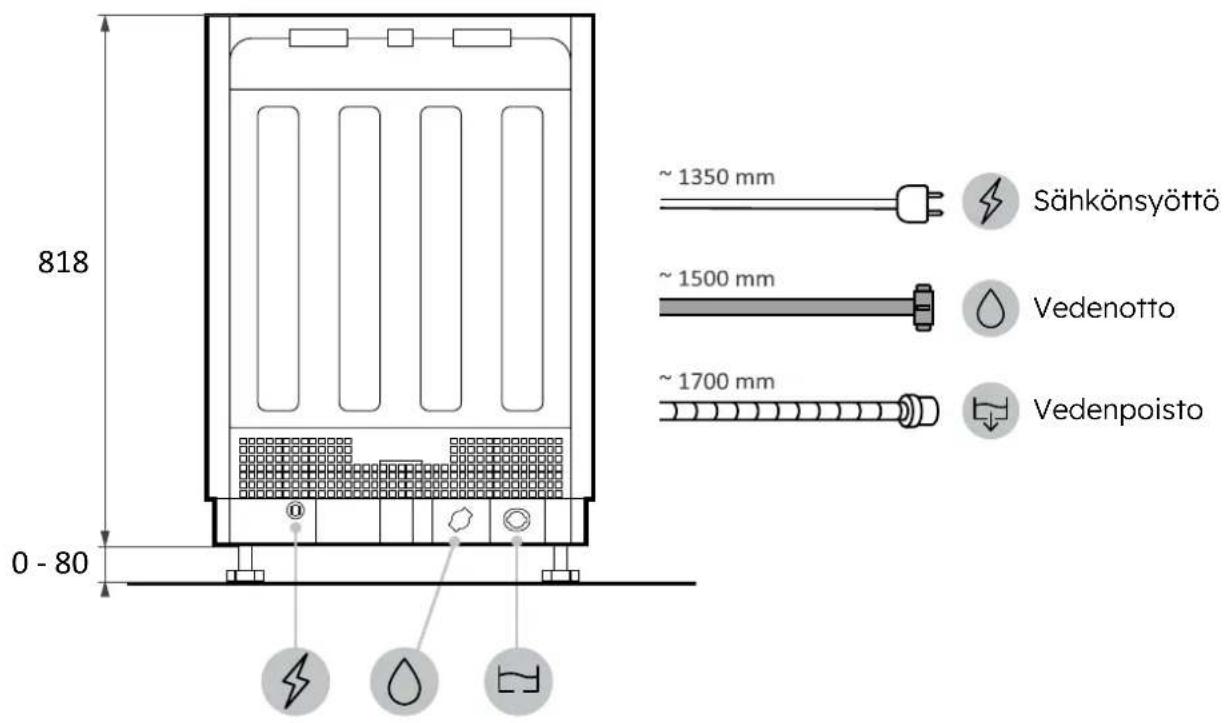

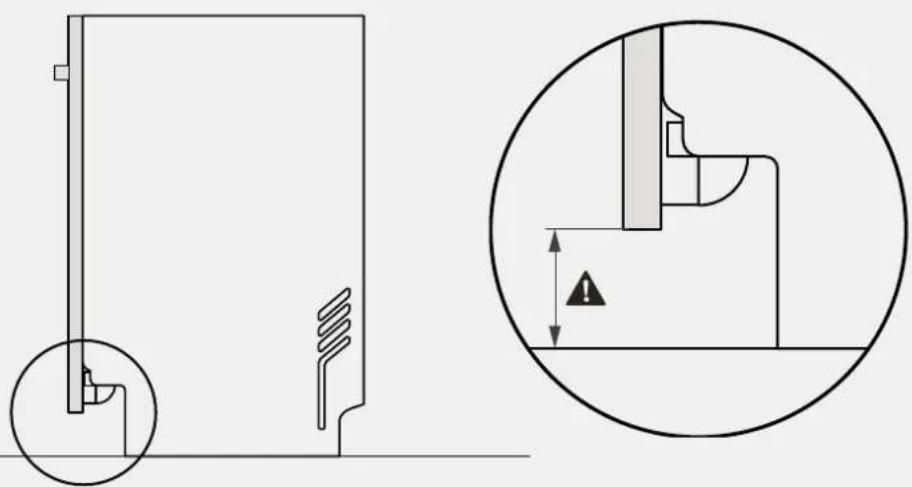

A VARIOITUS: Upotettavan tilan vahimmäiskorkeus on 818 mm; tällöin oven ja lattian vän in oltava 10-130 mm. Jos astianpesukonetta dostetaan (max. 898 mm), oven ja lattian välistä etäisyytä on myös kasvatettava suhteessa, enintaan 90-210 mm.

Höryrsuojausnauhan asennus7.1

Levitä nauha työtason alle ja vierekkäisten kaappien sivuille.

1.

2.

3.

7.2 Korkeussääto

Kallista astianpesukonetta nostamalla takaosaa noin 10 cm.

7.3 Takajalan saatö

Säädä takaosan jalan korkeutta laitteen edestä ohjeen mukaan.

7.4 Etujalkojen korkeuden saatö

Toimi suoraan etujaloilla. Nosta tarvittaessa astianpesukonetta hieman.

7.5 Kallistuksen säätö

Aseta astianpesukone vaakasuoraan ja pystysuoraan.

7.6 Asettaminen upotettuun lokeroon

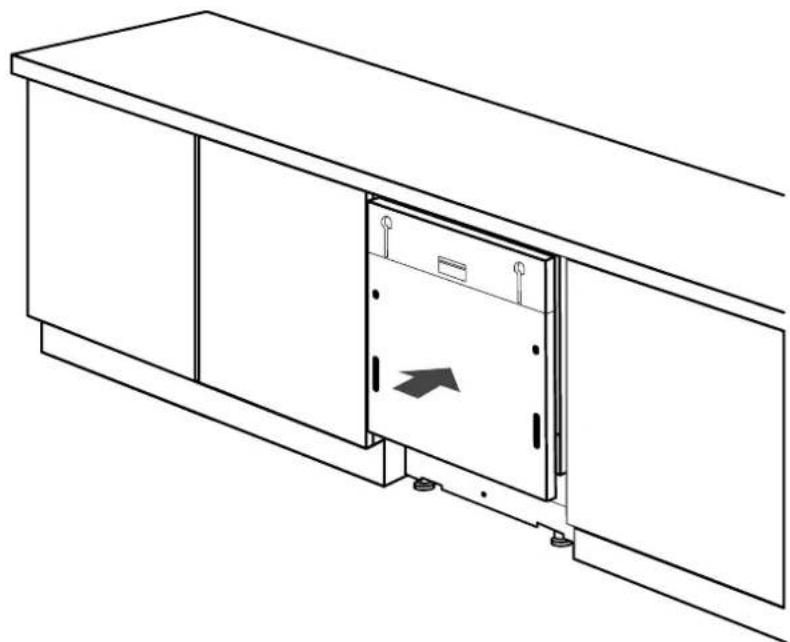

Aseta astianpesukone kalusteeseen ja tarkista mitat ja toleranssit.

Etujalkojen kiinnitys7.7

Kun olet tarkistanut kaikki mitat, kiinnitä etujalat pysyvästi, jotta ne eivät lôysty ajan myötä. Tämä toimenpide voidaan tehdä myös keittiöpaneelin asentamisen jälkeen.

7.8 Paneelin valmistelu

1.

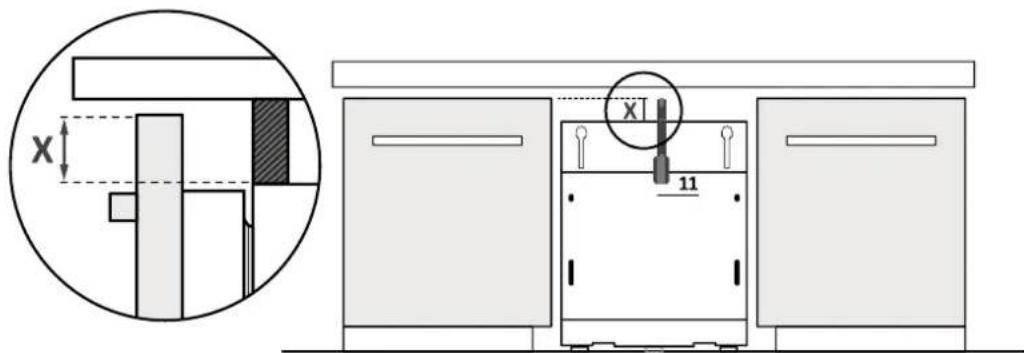

Mittaa vierekkäisten ovien yläreunan ja astianpesukoneen valinen etäisyys;

2.

Siirä mitta keittiöpaneeliin ja merkitse keskikohta;

3.

Käytä porausmallia ja noudata annettuja ohjeita;

7.8 Paneelin valmistelu

4.

Poista malli ja asenna lisavarusteet.

HUOMIO: Välta ruuvinkantojenulkonevaa asentoa paneelin takapuolella kahvaa asennettaessa.

7.9 Paneelin asennus

1.

Aseta ylemmat nastat astianpesukoneen aukkoihin;

2.

Kiinnitā paneeli astianpesukoneen alaosaan;

3.

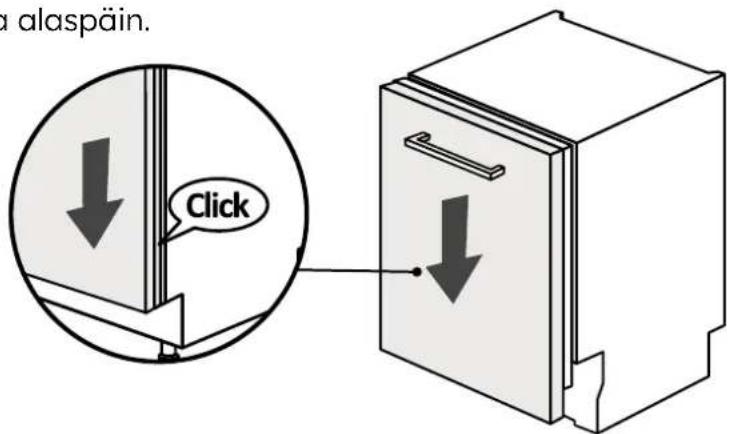

Paina paneelia alaspain.

HUOMIO: Liitä astianpesukone nyt vesijohtoon ja sahköverknoon noudattaen luvun 8 ohjeita.

7.10 Koneen kiinnitys keittiöön

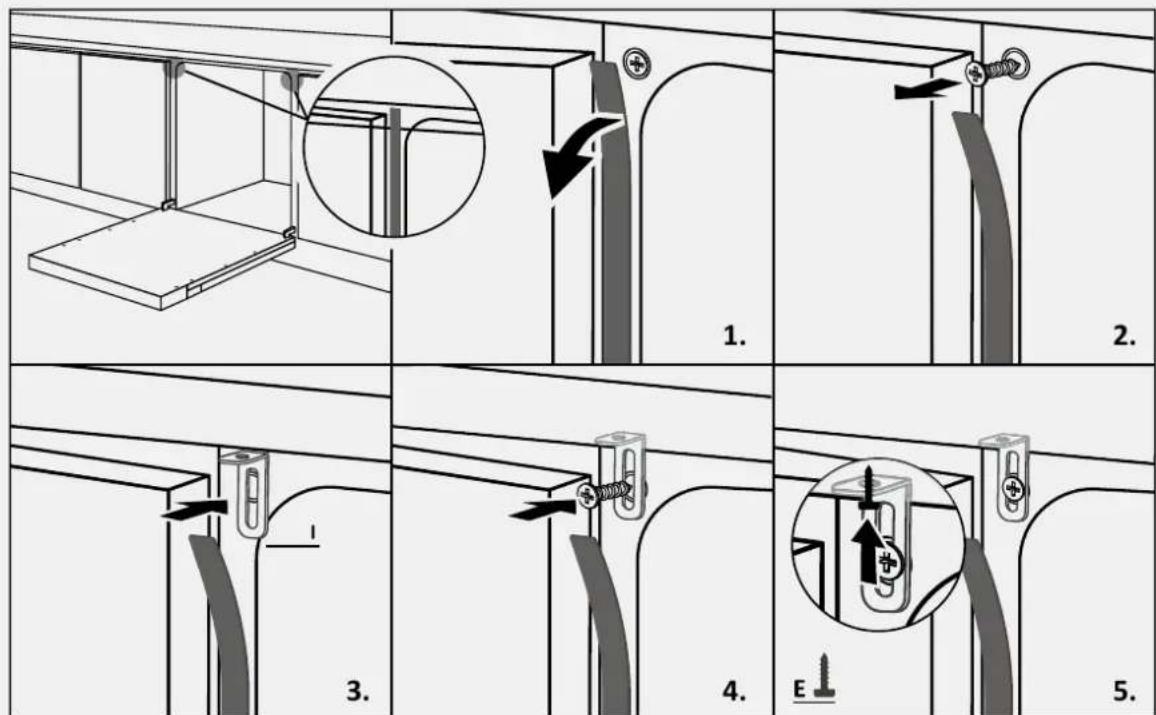

Ohjeet astianpesukoneen kiinnittämiseen viereisten kaappien sivuun.

A VARIOITUS: Jos et voi kiinnittaa astianpesukonetta sivusuunnassa, kayta mukana toimitettuja kiinnikkeita ja kiinnitta se tyotasoon; ole varovainen, jostyotason materiaali ei ole puuta.

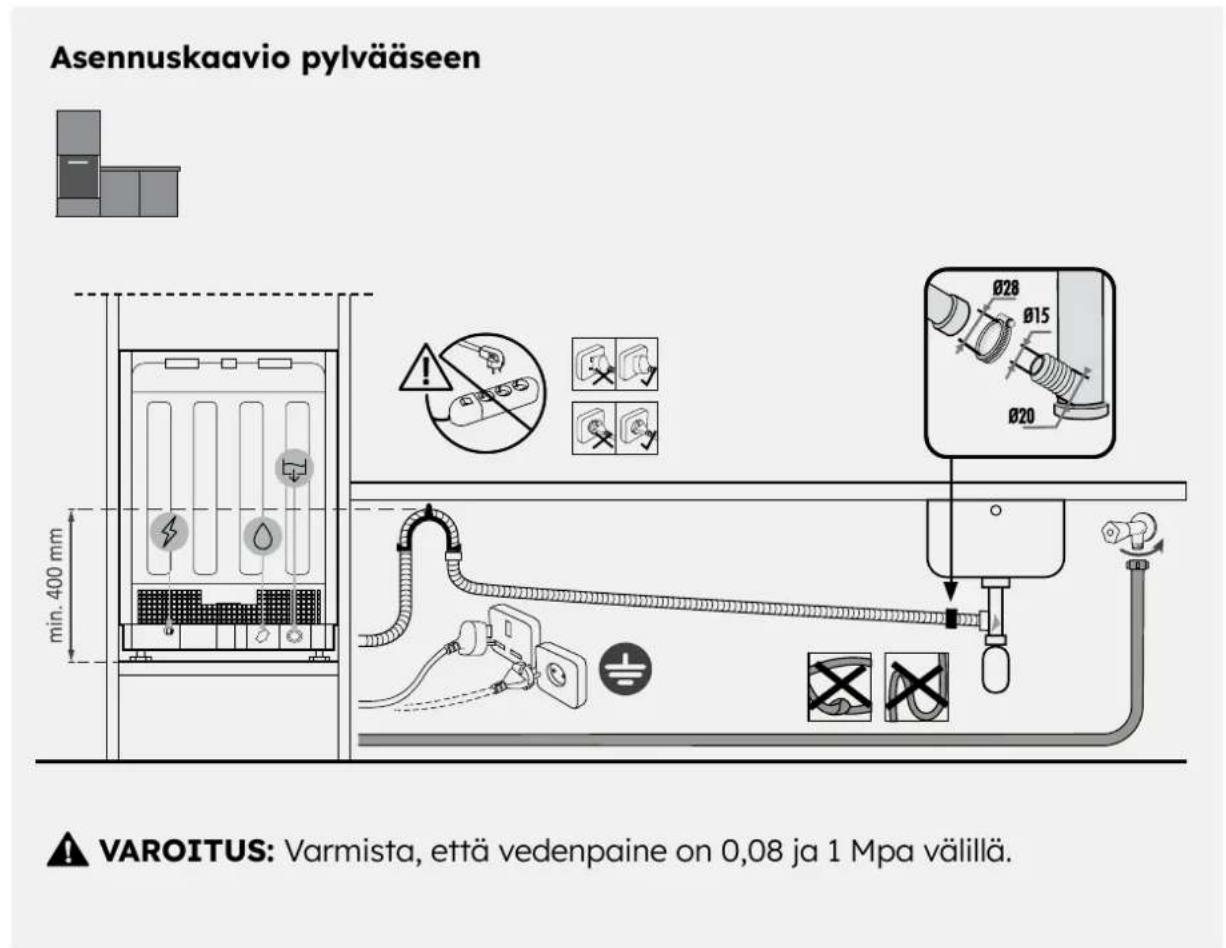

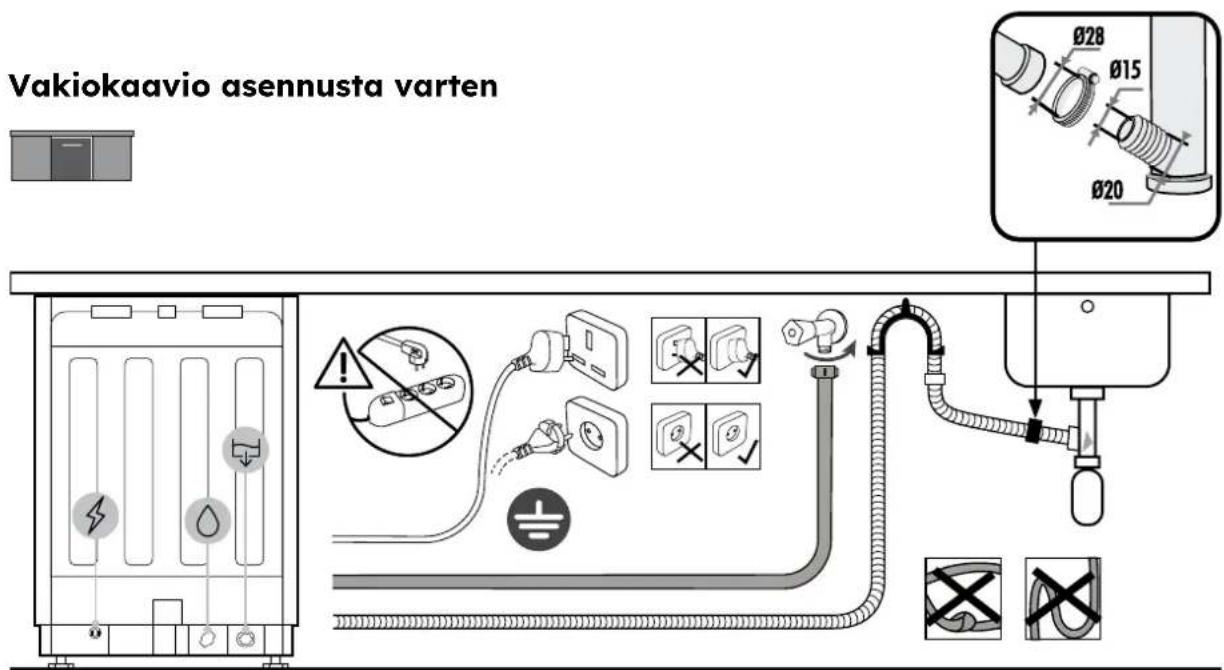

8.1 Liitäntäkaavio

8.2 Turvalaitteet

Kaikki astianpesukoneet on varustetu ylvuvotosuojalla, joka hairiön sattuessa pysayttäa automaattisesti veden tulon ja/tai poistaa ylimäräisen veden.

Katso lisatietoja kayttöoppasta.

Toimitus käytäjälde

9

Asennuksen Iopussa:

Tiedota kayttajaa oennaisista toiminnoista;
- Tiedota kayttajäa kaikista turvalliseen kaytöön ja käsittelyyn liittyvistä asioista;
- Toimita käytträjalle lisavarusteet sekä käytö- ja asennusohjeet huolellista sailytysta varfen.

Asennuksen lopuksi poista suojakalvo, teippi ja kaikki muut pakkausmaterialiaalit ja ota mukana toimitetut lisavarusteet pois astianpesukoneen sisälta.

Huomautus: Tuotteen todellinen ulkonakö riippuu valitusta mallista.

Astianpesukoneen purkaminen

10

• Irrota tuote sahkö- ja vesiverkosta;
• Irrota kiinnitysruuvit;
• Nosta tuotetta hieman ja vedä se kokonaan ulos;
  Tämä tuote ei vahingoita kalustetta, jota voidaan käyttaa myös uuden laitteen kanssa.

Haier

VELKOMMEN

Käytä porausmallia ja noudata annettuja ohjeita;
