Tipo di prodotto	Lavastoviglie da incasso
Marca	Haier
Modello	XS 6B4S3FSB-80
Dimensioni (A × L × P)	818 - 898 mm × 596 mm × 550 mm (approssimativo)
Peso netto	Circa 45 kg
Alimentazione elettrica	220-240 V, 50/60 Hz, 10 A
Pressione dell'acqua	0,08 - 1 MPa
Capacità	12 coperti (stima standard)
Programmi di lavaggio	Diversi programmi (eco, intensivo, rapido, ecc.)
Classe energetica	Non specificato (probabile classe A+ o superiore)
Consumo d'acqua per ciclo	Circa 10-12 L
Livello sonoro	Circa 44-48 dB(A)
Sicurezza anti-allagamento	Sì, arresto automatico dell'alimentazione idrica in caso di troppopieno
Sistema di asciugatura	Per condensazione (standard)
Materiale della vasca	Acciaio inox (stima)
Tipo di installazione	Da incasso sotto piano di lavoro
Accessori inclusi	Fascia antivapore, kit di fissaggio, dima per foratura
Riparabilità	Indice di riparabilità non comunicato (ricambi disponibili tramite assistenza)

Domande frequenti - XS 6B4S3FSB-80 HAIER

Qual è l'altezza minima di incasso per la lavastoviglie Haier XS 6B4S3FSB-80?

L'altezza minima di incasso è di 818 mm. Per un'altezza massima di 898 mm, la distanza tra la porta e il pavimento deve essere compresa tra 90 e 210 mm.

Come regolare l'altezza dei piedi della lavastoviglie?

Inclinare l'apparecchio sollevando la parte posteriore di circa 10 cm, quindi regolare il piede fermo dalla parte anteriore. Successivamente, regolare direttamente i piedi anteriori. Assicurarsi che l'apparecchio sia in bolla.

Quale tipo di allacciamento idrico è necessario?

La lavastoviglie richiede un allacciamento all'acqua fredda con pressione compresa tra 0,08 e 1 MPa. Utilizzare il tubo di alimentazione fornito e seguire lo schema di collegamento.

Posso installare la lavastoviglie sotto un piano cottura?

No, è vietato installare la lavastoviglie sotto un piano cottura. Posizionarla in un luogo chiuso, asciutto e ben ventilato, vicino a una presa elettrica.

Qual è il peso massimo consentito per il pannello della cucina?

Il pannello della cucina non deve superare i 9 kg. In caso contrario, contattare il servizio clienti Haier.

Come fissare la lavastoviglie ai mobili adiacenti?

Fissare la lavastoviglie lateralmente ai mobili adiacenti. Se non è possibile, utilizzare i supporti forniti per fissarla al piano di lavoro, verificando che il materiale del piano di lavoro sia adatto.

La lavastoviglie ha una protezione anti-allagamento?

Sì, tutte le lavastoviglie Haier sono dotate di un dispositivo di sicurezza anti-allagamento che arresta automaticamente l'alimentazione idrica o scarica l'eccesso in caso di malfunzionamento.

Posso utilizzare la lavastoviglie senza pannello frontale?

No, l'apparecchio deve essere completamente incassato con il pannello frontale installato prima di collegarlo alla rete elettrica. L'uso senza pannello presenta un pericolo elettrico.

Cosa fare se la porta della lavastoviglie non si chiude correttamente?

Controllare prima che l'apparecchio sia in bolla. Una regolazione errata dei piedi può impedire la corretta chiusura della porta e causare una perdita di vapore caldo. Regolare i piedi di conseguenza.

Come ottenere il manuale di istruzioni completo in italiano?

Il manuale è disponibile per il download gratuito in formato PDF su siti come notice-facile.com. Se la lingua desiderata non è disponibile, è possibile richiedere una traduzione tramite l'apposito modulo.

MANUALE UTENTE XS 6B4S3FSB-80 HAIER

Questo manuale di installazione è pensato per i produttori delle cucine che accoglieranno questi prodotti. Per garantire la sicurezza e ottenere i migliori risultati, leggere attentamente questo manuale, comprese le istruzioni di sicurezza, e conservarlo per riferimenti futuri. Prima di procedere con l'installazione, prendere nota del numero di serie, in quanto potrebbe essere necessario in caso di riparazioni. Verificare eventuali danni durante il trasporto e consultare un tecnico in caso di dubbi prima dell'utilizzo. Tenere sempre tutto il materiale da imballaggio a distanza di sicurezza dai bambini.

NOTA: Le caratteristiche, le immagini contenute nel manuale e gli accessori del prodotto possono variare a seconda del modello acquistato.

1 Avvisi di sicurezza per l'installazione p.2-3 2 Dove installare la lavastoviglie p.3 3 Dimensioni lavastoviglie p.4-5 4 Video di installazione step by step p.6 5 Strumenti per l'installazione p.6 6 Dimensioni di incasso p.7 7 Indicazioni relative all'installazione della lavastoviglie p.8-15

7.1 Installazione della fascia anti vapore 7.2 Regolazione dell'altezza 7.3 Regolazione del piedino posteriore 7.4 Regolazione dei piedini frontali 7.5 Regolazione dell'inclinazione 7.6 Inserimento nel vano incasso 7.7 Fissaggio dei piedini frontali 7.8 Preparazione del pannello 7.9 Installazione del pannello 7.10 Fissaggio della macchina alla cucina

8 Collegamento alla rete idrica ed elettrica p.16-17

8.1 Schema di collegamento 8.2 Dispositivi di sicurezza

9 Consegna all'utente p.17 10 Smontaggio della lavastoviglie p.17

Osservare le presenti indicazioni prima di iniziare l'installazione del prodotto. La vostra sicurezza è molto importante per noi. Leggere attentamente queste informazioni prima di utilizzare il prodotto.

• L'installazione deve essere effettuata da un tecnico qualificato che deve conoscere e rispettare le leggi vigenti nel paese di installazione e le istruzioni del fabbricante.
• Se è richiesta l'assistenza del produttore per eliminare guasti derivanti da un'errata installazione, tale assistenza non è coperta dalla garanzia.
• Rimuovere il materiale di imballaggio prima di mettere in funzione l'elettrodomestico.
• Dopo aver disimballato il prodotto, verificare che non sia danneggiato e, in caso di problemi, contattare il centro assistenza prima di procedere con l'installazione e non collegarlo alla rete elettrica.
• Un prodotto danneggiato può essere la causa di un corto circuito, una scossa elettrica, un principio d'incendio e altri pericoli.
• Verificare se nell'imballo ci sono accessori o materiali di corredo (buste con viti, documenti, opuscoli etc.) e, nel caso, rimuoverli e conservarli.
• Un'errata installazione può causare danni o lesioni a persone, animali o cose. Il produttore non può essere ritenuto responsabile per tali danni o lesioni;
• L'utilizzo sicuro viene garantito solo se l'installazione è stata effettuata in modo corretto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio scorretto, la responsabilità ricade su chi ha installato il prodotto;
• Durante l'installazione, l'elettrodomestico non deve essere collegato alla rete elettrica;
• Si consiglia di indossare guanti protettivi durante l'installazione per evitare lesioni da taglio;
• In caso di installazione errata, manomissione dell'apparecchio e collegamento non conforme, decade la validità della garanzia del prodotto;
• Accertarsi che a incasso ultimato il cavo di alimentazione elettrica del prodotto non sia accessibile;
• Dopo il montaggio, il cavo di alimentazione non deve entrare in contatto con parti mobili dei componenti della cucina (ad esempio un cassetto) e non deve essere esposto a sollecitazioni meccaniche;
• Nel consegnare il prodotto all'utente finale, il tecnico deve assicurarsi che sia stato installato correttamente;
• Non collegare il prodotto alla rete elettrica finché non sia stato completamente installato il pannello frontale. In caso contrario potrebbe sussistere un pericolo elettrico;
• Fare attenzione durante gli spostamenti, il prodotto è pesante;
• Prima di iniziare l'installazione, verificare tutte le misure del vano incasso confrontandole con le istruzioni contenute in questo manuale. Si noti che è possibile allineare la porta agli sportelli degli altri mobili, anche se dovesse superare il pannello di controllo in altezza;
• Assicurarsi che l'area in cui il prodotto deve essere installato sia solida;
• Attaccare la pellicola protettiva, inclusa nel kit di installazione, al piano di lavoro e sui mobili adiacenti. La pellicola protettiva serve a proteggere i mobili dall'umidità;
• Prestare attenzione durante l'apertura e la chiusura del prodotto;
• Un'installazione non corretta può causare il ribaltamento del prodotto;
• Il prodotto deve essere in piano per funzionare correttamente, altrimenti la porta non si chiuderà bene, causando la fuoriuscita di vapore caldo.

Dove installare la lavastoviglie

2

• Installare e utilizzare il prodotto in un ambiente chiuso, coperto, asciutto e ben ventilato; Non installare il prodotto in ambienti aperti ed esposti agli agenti atmosferici; Montare il prodotto in prossimità di una presa elettrica;
• Utilizzare il prodotto solo se inserito in un vano incasso, altrimenti si rischiano lesioni e scottature;
• Non installare la lavastoviglie sotto un piano cottura;
• Non installare il prodotto in prossimità di fonti di calore (radiatori, stufe etc.); Non collocare il prodotto su tappeti o superfici simili;
• Posizionare il prodotto su una superficie pulita, piana e solida.

Dimensioni in mm

Vista assonometrica frontale del prodotto

Vista assonometrica frontale con anta cucina

ATTENZIONE: se il pannello della cucina è più pesante di 9 kg, contattare il centro assistenza.

Dimensioni in mm

Vista posteriore

Vista laterale

4 Video di installazione step by step

Il video di installazione del prodotto

Scansionando il QR Code:

oppure cliccando al seguente

5 Strumenti per l'installazione

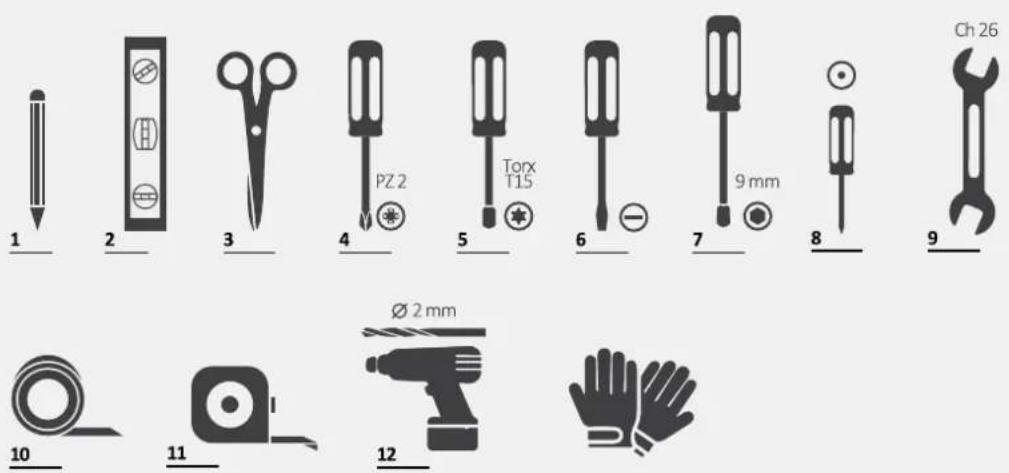

Strumenti necessari

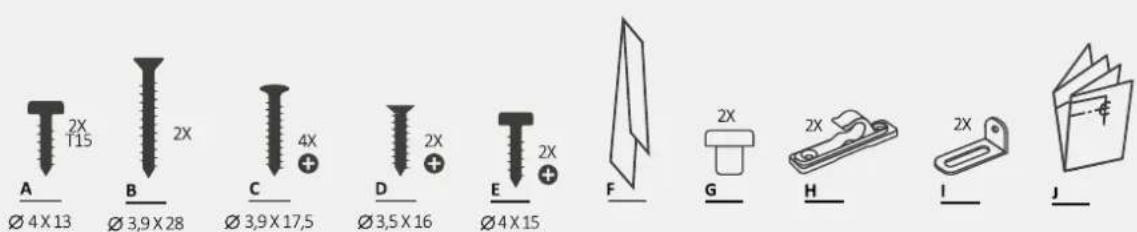

Strumenti forniti con il prodotto

4X13

03.9X28

039X175

03,5X16

4X15

H

Dimensioni in mm

Vista assonometrica

A

ATTENZIONE: La misura minima del vano incasso è 818 mm; in quel caso la distanza tra anta e pavimento deve essere compresa tra 10 e 130 mm. Se la lavastoviglie viene sollevata (max. 898 mm), anche la distanza ante-pavimento deve aumentare proporzionalmente, fino ad un massimo compreso tra 90 e 210 mm.

7 Indicazioni relative all'installazione della lavastoviglie

7.1 Installazione della fascia anti vapore

Applicare la fascia sotto il top e ai bordi dei mobili accanto.

1.

2.

3.

7.2 Regolazione dell'altezza

Inclinare la lavastoviglie sollevando la parte posteriore di circa 10 cm.

7.3 Regolazione del piedino posteriore

Regolare l'altezza del piedino posteriore agendo dal fronte della macchina come indicato.

7.4 Regolazione dei piedini frontali

Agire direttamente sui piedini frontali. Se necessario, sollevare leggermente la lavastoviglie.

7.5 Regolazione dell'inclinazione

Mettere la lavastoviglie in bolla rispetto al piano verticale e orizzontale.

7.6 Inserimento nel vano incasso

Inserire la lavastoviglie nel vano incasso e verificare misure e tolleranze.

Fissaggio dei piedini frontali 7.7

Dopo aver controllato tutte le misure, fissare definitivamente i piedini anteriori affinché non si svitino nel tempo. È possibile effettuare questa operazione anche dopo aver applicato il pannello della cucina.

7 Indicazioni relative all'installazione della lavastoviglie

7.8 Preparazione del pannello

1.

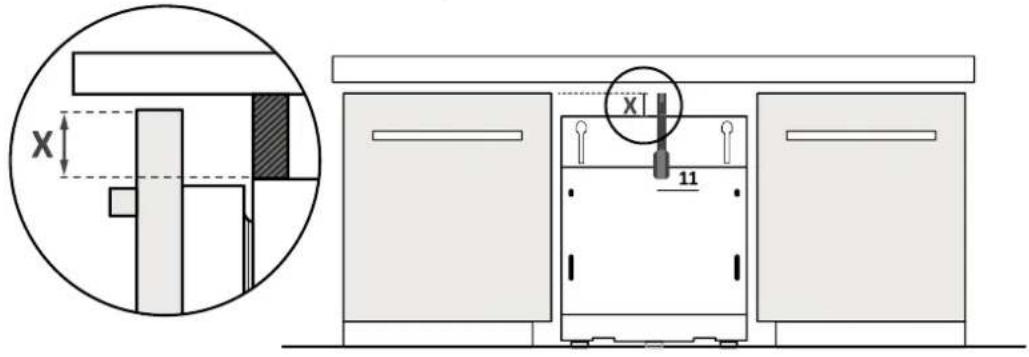

Misurare la distanza tra il bordo superiore delle ante adiacenti e la lavastoviglie;

2.

Riportare la misura sul pannello della cucina e individuare il centro;

3.

Applicare la dima e seguire le istruzioni riportate;

7.8 Preparazione del pannello

4.

Rimuovere la dima e applicare gli accessori.

ATTENZIONE: Evitare che la testa delle viti sporga sulla superficie posteriore del pannello, in caso di installazione della maniglia.

7 Indicazioni relative all'installazione della lavastoviglie

7.9 Installazione del pannello

1.

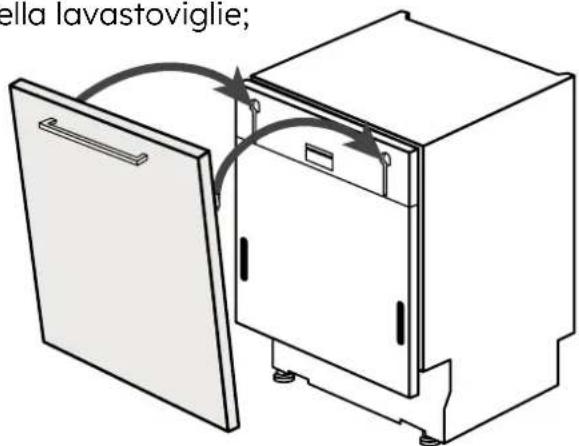

Inserire i perni superiori nelle asole della lavastoviglie;

2.

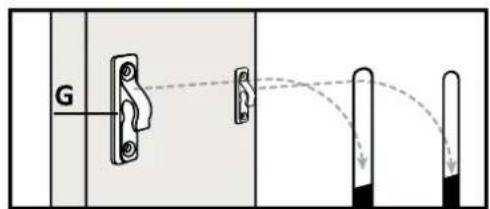

Ancorare il pannello tramite i ganci inferiori;

3.

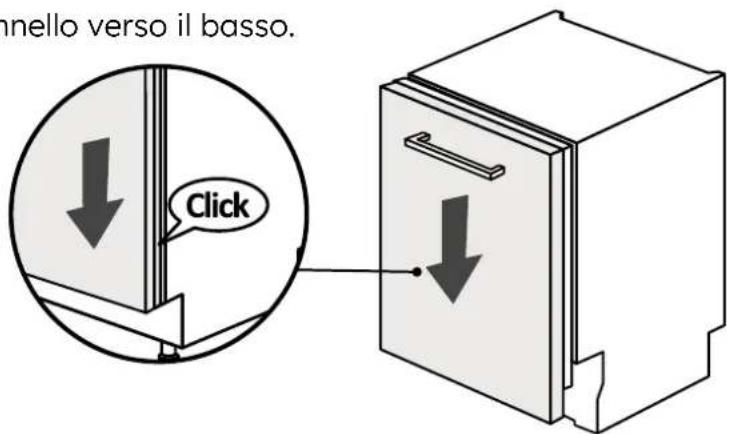

Spingere il pannello verso il basso.

ATTENZIONE: Collegare in quel momento la lavastoviglie alla rete idrica ed elettrica, osservando le indicazioni riportate al capitolo 8.

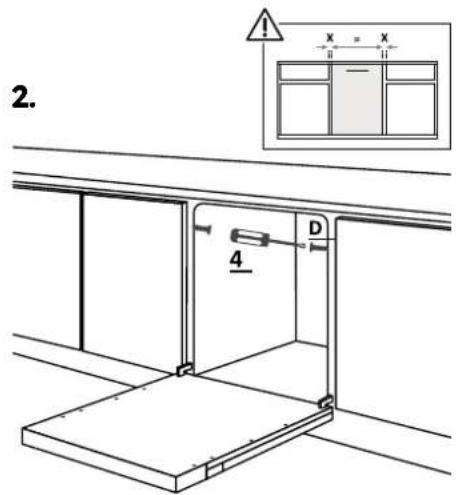

7.10 Fissaggio della macchina alla cucina

Indicazioni per fissare la lavastoviglie lateralmente ai mobili adiacenti;

ATTENZIONE: Qualora non fosse possibile fissare la lavastoviglie lateralmente, utilizzare le squadrette in dotazione e fissarla al piano di lavoro; prestare attenzione se quest'ultimo non è in legno.

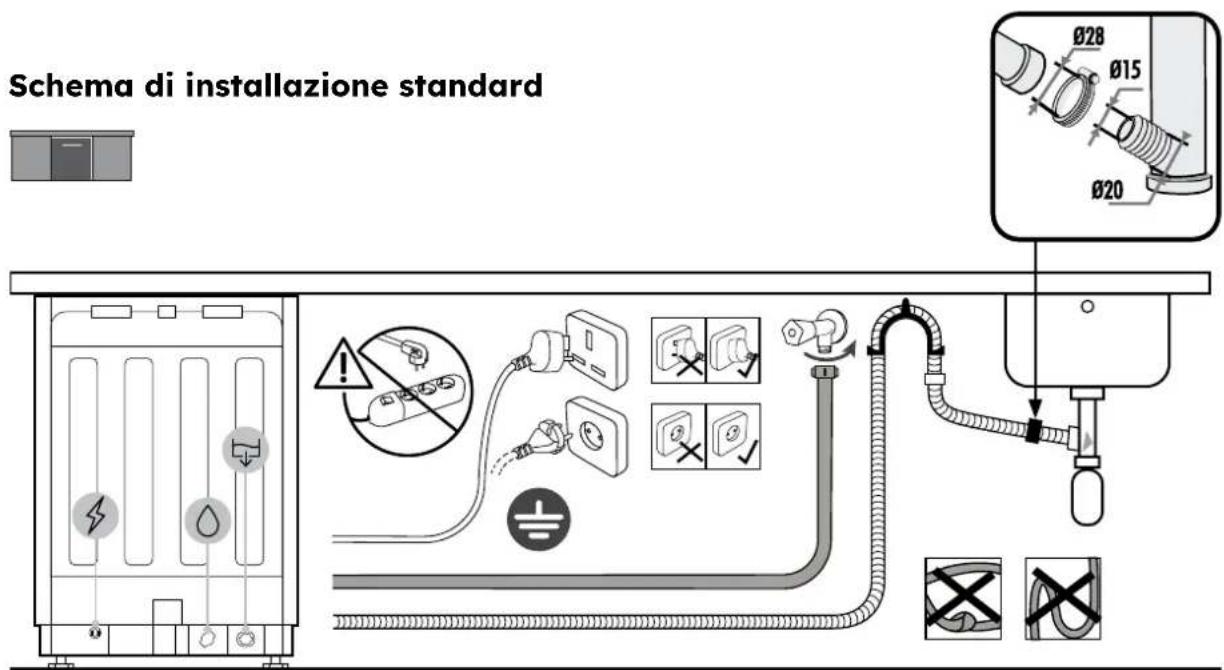

8.1 Schema di connessione

Schema di installazione in colonna

ATTENZIONE: Verificare che la pressione dell'acqua abbia un valore compreso tra 0,08 MPa e 1 MPa;

8.2 Dispositivi di sicurezza

Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antistrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantità in eccesso.

Per ulteriori approfondimenti fare riferimento allo User Manual.

Consegna all'utente

9

A conclusione dell'installazione:

• Informare l'utente circa le funzioni essenziali;
• Informare l'utente su tutti gli aspetti rilevanti per la sicurezza dell'uso e della manipolazione;
• Consegnare all'utente gli accessori e le istruzioni per l'uso e il montaggio da conservare con cura.

Al termine dell'installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio ed estrarre gli accessori in dotazione dall'interno della lavastoviglie.

NOTA: L'aspetto effettivo del prodotto dipende dal modello scelto.

Smontaggio della lavastoviglie

10

• Scollegare il prodotto dalla rete elettrica e idrica;
• Svitare le viti di fissaggio;
• Sollevare leggermente il prodotto ed estrarlo completamente;
• Questo prodotto non rovina il mobile, il quale potrà essere utilizzato anche con un nuovo elettrodomestico.
